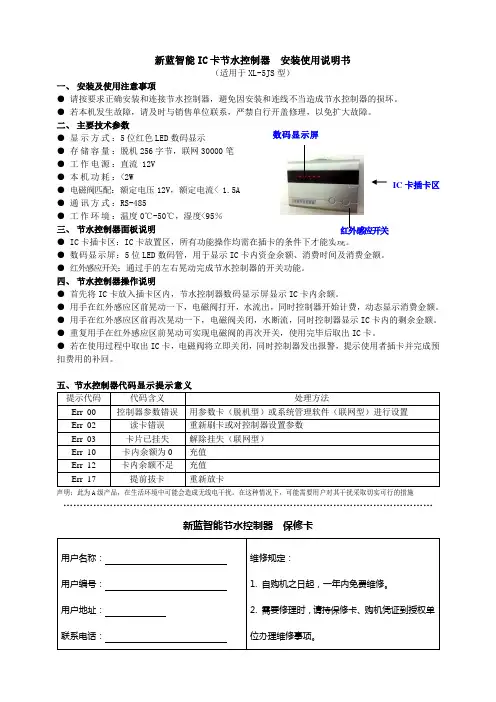

新蓝智能IC卡节水控制器安装使用说明书
新蓝智能IC 卡节水控制器 安装使用说明书（适用于XL-5JS 型）一、 安装及使用注意事项● 请按要求正确安装和连接节水控制器，避免因安装和连线不当造成节水控制器的损坏。
● 若本机发生故障，请及时与销售单位联系，严禁自行开盖修理，以免扩大故障。
二、 主要技术参数● 显示方式：5位红色LED 数码显示● 存储容量：脱机256字节，联网30000笔 ● 工作电源：直流 12V ● 本机功耗：<2W● 电磁阀匹配：额定电压12V ，额定电流< 1.5A ● 通讯方式：RS-485● 工作环境：温度0℃-50℃，湿度<95％三、 节水控制器面板说明 ● IC 卡插卡区：IC 卡放置区，所有功能操作均需在插卡的条件下才能实现。
● 数码显示屏：5位LED 数码管，用于显示IC 卡内资金余额、消费时间及消费金额。
● 红外感应开关：通过手的左右晃动完成节水控制器的开关功能。
四、 节水控制器操作说明● 首先将IC 卡放入插卡区内，节水控制器数码显示屏显示IC 卡内余额。
● 用手在红外感应区前晃动一下，电磁阀打开，水流出，同时控制器开始计费，动态显示消费金额。
● 用手在红外感应区前再次晃动一下，电磁阀关闭，水断流，同时控制器显示IC 卡内的剩余金额。
● 重复用手在红外感应区前晃动可实现电磁阀的再次开关，使用完毕后取出IC 卡。
● 若在使用过程中取出IC 卡，电磁阀将立即关闭，同时控制器发出报警，提示使用者插卡并完成预扣费用的补回。
提示代码 代码含义 处理方法Err_00 控制器参数错误用参数卡（脱机型）或系统管理软件（联网型）进行设置 Err_02 读卡错误 重新刷卡或对控制器设置参数 Err_03 卡片已挂失 解除挂失（联网型） Err_10 卡内余额为0 充值 Err_12 卡内余额不足 充值 Err_17提前拔卡重新放卡声明：此为A 级产品，在生活环境中可能会造成无线电干扰。
在这种情况下，可能需要用户对其干扰采取切实可行的措施…………………………………………………………………………………………………新蓝智能节水控制器 保修卡用户名称： 维修规定：用户编号： 1. 自购机之日起，一年内免费维修。
节水控制器控制洗衣机特殊程序说明
编号：TD/JS-2010-001版本号：V1.0智能IC卡节水控制器洗衣机节水控制器北京泰德汇智科技有限公司洗衣机节水控制器目前鉴于公司人员对公司现有的洗衣机控制器特殊程序容易混淆，特做以下说明：一、公司目前有两种方式控制洗衣机程序➢控制洗衣机交流220V电源此控制器程序为公司特殊程序，在使用之前必须更改程序才可以使用，节水控制器BL-3JS-1B、BL-5JS-1A、BL-8JS-1都可以更改程序作为控制洗衣机交流220V电源的产品。
➢代替洗衣机内部的选择按键此控制器为公司特殊产品，主要是代替洗衣机内部按键，模拟按键的脉冲（按键按几下就是几个脉冲）来选择洗衣程序，有两种型号支持此功能，一种是BL-8JS-XYJ3，控制洗衣机3个按键，控制器支持设定3种洗衣模式，用户通过控制器的按键进行选择预先设定的洗衣模式，另一种是BL-8JS-XYJ5，控制器支持设定3种洗衣模式，控制洗衣机5个按键，用户控制器通过红外开关选择预先设定的洗衣模式。
二、洗衣机控制器详细说明1、控制洗衣机交流220V电源控制洗衣机的交流220V电源：市电和洗衣机之间通过继电器进行连接，控制器来控制继电器的通断，从而到达使市电和洗衣机之间的通断，进而达到控制洗衣机的目的。
此控制方式用户可自由手工设定洗衣机的使用模式，控制器控制用户可以使用洗衣机的时间。
➢洗衣机控制器连线定义（具体详见附图1）控制器连线定义电源输入洗衣机电源220V开关红黑黄蓝+12V 地控制220V电源的继电器，继电器的控制端➢洗衣机控制器参数设置方式1.控制洗衣机交流220V电源，电源接通后，洗衣机上所有按键不受影响，洗衣机还需要人工选择开机、启动和洗衣模式（如标准洗、单洗、单脱等）；2. 洗衣机控制器是通过参数卡进行参数设置，利用系统管理软件发行参数卡，见下图在参数卡发行界面中，设置站点号，设置不同卡类别的费率（费率是使用一次扣多少元），设置费率是扣除每次消费金额；一次使用开水时间是到设定时间洗衣机控制器自动停止，断开洗衣机交流220V 电源，可以重新读其他卡片；管理员只需将参数卡放入控制器的插卡区，就可以把参数设置到洗衣机控制器里，同时控制器将卡片使用扇区、费率、卡片最高余额、系统标识符以及控制器站点等参数保存，将参数卡拿离插卡区，控制器将依次显示站点号、已经消费的总金额、卡类别1到卡类别6的费率依次显示、版本号、站点号，参数即设置成功；➢ 洗衣机控制器的使用1. 采用一次打卡方式：即整个消费过程中只扣费1次。
