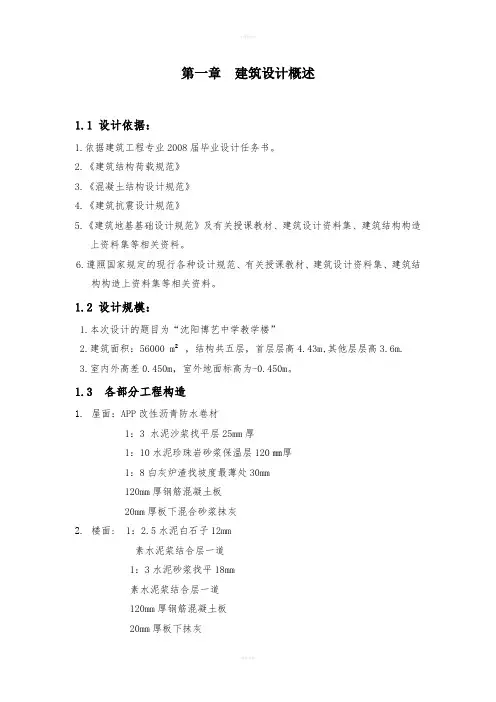

第一章建筑设计概述1.1 设计依据：1.依据建筑工程专业2008届毕业设计任务书。
2.《建筑结构荷载规范》3.《混凝土结构设计规范》4.《建筑抗震设计规范》5.《建筑地基基础设计规范》及有关授课教材、建筑设计资料集、建筑结构构造上资料集等相关资料。
6.遵照国家规定的现行各种设计规范、有关授课教材、建筑设计资料集、建筑结构构造上资料集等相关资料。
1.2 设计规模：1.本次设计的题目为“沈阳博艺中学教学楼”2.建筑面积：56000 m²，结构共五层，首层层高4.43m,其他层层高3.6m.3.室内外高差0.450m，室外地面标高为-0.450m。
1.3 各部分工程构造1.屋面：APP改性沥青防水卷材1：3 水泥沙浆找平层25mm厚1：10水泥珍珠岩砂浆保温层120㎜厚1：8白灰炉渣找坡度最薄处30mm120mm厚钢筋混凝土板20mm厚板下混合砂浆抹灰2.楼面: 1：2.5水泥白石子12mm素水泥浆结合层一道1：3水泥砂浆找平18mm素水泥浆结合层一道120mm厚钢筋混凝土板20mm厚板下抹灰3 厕所: 20mm厚水泥砂浆地面50mm厚防水砂浆180mm厚空心砖20mm厚水泥砂浆抹灰4.墙体：外墙370mm厚水泥空心砖墙，内墙为240mm厚水泥空心砖墙，楼梯间墙为240㎜厚水泥空心砖墙，厕所均为240㎜厚隔墙。
5.门窗：门厅处为铝合金门，其他均为木门。
双推拉塑钢窗，单层玻璃全封闭窗。
6.基础：阶型独立扩展基础，阶型联合扩展基础。
第二章结构方案设计2.1 设计资料1.本工程抗震设防烈度为7度，设计地分组为第一组2.自然条件：雪荷载0.50KN/M²，基本风压：0.35KN/M².3.地质条件：地质勘探以±0.000为基准面，地质分布具体情况见表1，Ⅱ类场地，7度设防建筑地点冰冻深度-1.2m。
建设地区地层土分布情况一览表表1注：①拟建场地地形平坦，地下稳定水位距地表-6m，表中给定土层深度由自然地坪算起。
5层框架结构教学楼结构标准计算书
1#教学楼部分///////////////////////////////////////////////////////////////////////////| 公司名称: || || 建筑结构的总信息|| SATWE2010_V4.3.4 中文版|| (2019年4月15日9时13分) | | 文件名: WMASS.OUT | | ||工程名称: 设计人: | |工程代号: 校核人: | ///////////////////////////////////////////////////////////////////////////总信息 ..............................................结构材料信息: 钢砼结构混凝土容重(kN/m3): Gc = 26.00钢材容重(kN/m3): Gs = 78.00是否扣除构件重叠质量和重量: 是是否自动计算现浇楼板自重: 是水平力的夹角(Degree): ARF = 0.00地下室层数: MBASE = 1竖向荷载计算信息: 按模拟施工3加荷计算风荷载计算信息: 计算X,Y两个方向的风荷载地震力计算信息: 计算X,Y两个方向的地震力“规定水平力”计算方法: 楼层剪力差方法(规范方法)结构类别: 框架结构裙房层数: MANNEX = 0转换层所在层号: MCHANGE= 0嵌固端所在层号: MQIANGU= 1墙元细分最大控制长度(m): DMAX = 1.00弹性板细分最大控制长度(m): DMAX_S = 1.00是否对全楼强制采用刚性楼板假定: 否(整体指标结果采用强刚，其他结果采用非强刚)墙梁跨中节点作为刚性楼板的从节点: 是墙倾覆力矩的计算方法: 考虑墙的所有内力贡献墙偏心的处理方式: 传统移动节点方式高位转换结构等效侧向刚度比采用高规附录E: 否是否梁板顶面对齐: 否是否带楼梯计算: 否框架连梁按壳元计算控制跨高比: 0.00墙梁转框架梁的控制跨高比: 0.00结构所在地区: 全国楼板按有限元方式进行面外设计否多模型及包络........................................采用指定的刚重比计算模型：否计算控制信息 ..........................................计算软件信息: 64位线性方程组解法: PARDISO地震作用分析方法: 总刚分析方法位移输出方式: 简单输出是否生成传基础刚度: 否保留分析模型上自定义的风荷载: 否采用自定义范围统计指标: 否高级参数............................................位移指标统计时考虑斜柱：否采用自定义位移指标统计节点范围：否按框架梁建模的连梁砼等级默认同墙：否二道防线调整时，调整与框架柱相连的框架梁端弯矩、剪力：是薄弱层地震内力调整时不放大构件轴力：否剪切刚度计算时考虑柱刚域影响：否短肢墙判断时考虑相连墙肢厚度影响：否刚重比验算考虑填充墙刚度影响：否剪力墙端柱的面外剪力统计到框架部分：否风荷载信息 ..........................................修正后的基本风压(kN/m2): WO = 0.30 风荷载作用下舒适度验算风压(kN/m2): WOC = 0.10 地面粗糙程度: B 类结构X向基本周期（秒）: Tx = 1.40 结构Y向基本周期（秒）: Ty = 1.50 是否考虑顺风向风振: 是风荷载作用下结构的阻尼比(%): WDAMP = 5.00 风荷载作用下舒适度验算阻尼比(%): WDAMPC = 2.00 是否计算横风向风振: 否是否计算扭转风振: 否承载力设计时风荷载效应放大系数: WENL = 1.00 体形变化分段数: MPART = 1 各段最高层号: NSTI = 8 各段体形系数(X): USIX = 1.50各段体形系数(Y): USIY = 1.50设缝多塔背风面体型系数: USB = 0.50地震信息 ............................................结构规则性信息: 不规则振型组合方法(CQC耦联;SRSS非耦联): CQC特征值分析方法: 子空间迭代法是否由程序自动确定振型数: 否计算振型数: NMODE = 15 地震烈度: NAF = 6.00 场地类别: KD =II设计地震分组: 一组特征周期: TG = 0.35 地震影响系数最大值: Rmax1 = 0.04 用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值: Rmax2 = 0.28 框架的抗震等级: NF = 2 剪力墙的抗震等级: NW = 3 钢框架的抗震等级: NS = 3 抗震构造措施的抗震等级: NGZDJ =不改变悬挑梁默认取框架梁抗震等级: 否按抗规(6.1.3-3)降低嵌固端以下抗震构造措施的抗震等级: 是重力荷载代表值的活载组合值系数: RMC = 0.50 周期折减系数: TC = 0.70 结构的阻尼比(%): DAMP = 5.00 是否考虑偶然偏心: 是偶然偏心考虑方式: 相对于投影长度X向相对偶然偏心: ECCEN_X= 0.05 Y向相对偶然偏心: ECCEN_Y= 0.05 是否考虑双向地震扭转效应: 是是否考虑最不利方向水平地震作用: 是按主振型确定地震内力符号: 否斜交抗侧力构件方向的附加地震数: NADDDIR= 0 工业设备的反应谱方法底部剪力占规范简化方法底部剪力的最小比例: SeisCoef= 1.00活荷载信息 ..........................................考虑活荷不利布置的层数: 不考虑考虑结构使用年限的活荷载调整系数: FACLD = 1.00 考虑楼面活荷载折减方式：传统方式柱、墙活荷载是否折减: 折减传到基础的活荷载是否折减: 折减柱，墙，基础活荷载折减系数:计算截面以上的层数折减系数1 1.002---3 0.854---5 0.706---8 0.659---20 0.60> 20 0.55梁楼面活荷载折减设置: 不折减墙、柱设计时消防车荷载是否考虑折减：是柱、墙设计时消防车荷载折减系数： 1.00梁设计时消防车荷载是否考虑折减：是调整信息 ........................................楼板作为翼缘对梁刚度的影响方式: 梁刚度放大系数由用户指定中梁刚度放大系数: BK = 2.00托墙梁刚度放大系数: BK_TQL = 1.00梁端负弯矩调幅系数: BT = 0.85梁端弯矩调幅方法: 通过竖向构件判断调幅梁支座梁活荷载内力放大系数: BM = 1.10梁扭矩折减系数: TB = 0.40支撑按柱设计临界角度(Deg): ABr2Col= 20.00地震工况连梁刚度折减系数: BLZ = 0.70风荷载工况连梁刚度折减系数: BLZW = 1.00采用SAUSAGE-CHK计算的连梁刚度折减系数：否地震位移计算不考虑连梁刚度折减：否柱实配钢筋超配系数: CPCOEF91 = 1.15墙实配钢筋超配系数: CPCOEF91_W = 1.15全楼地震力放大系数: RSF = 1.000.2Vo 调整方式: alpha*Vo和beta*Vmax两者取小0.2Vo 调整中Vo的系数: alpha = 0.200.2Vo 调整中Vmax的系数: beta = 1.500.2Vo 调整分段数: VSEG = 00.2Vo 调整上限: KQ_L = 2.00是否调整与框支柱相连的梁内力: 否框支柱调整上限: KZZ_L = 5.00框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级: 是是否按抗震规范5.2.5调整楼层地震力: 是是否扭转效应明显: 否是否采用自定义楼层最小剪力系数: 否弱轴方向的动位移比例因子: XI1 = 0.50强轴方向的动位移比例因子: XI2 = 0.50薄弱层判断方式: 按高规和抗规从严判断受剪承载力薄弱层是否自动调整: 否判断薄弱层所采用的楼层刚度算法: 地震剪力比地震层间位移算法强制指定的薄弱层个数: NWEAK = 0薄弱层地震内力放大系数: WEAKCOEF = 1.25强制指定的加强层个数: NSTREN = 0钢管束墙混凝土刚度折减系数: GGSH_CONC = 1.00转换结构构件（三、四级）的水平地震作用效应放大系数： 1.00配筋信息 ........................................梁主筋强度(N/mm2): IB = 360 梁箍筋强度(N/mm2): JB = 270 柱主筋强度(N/mm2): IC = 360 柱箍筋强度(N/mm2): JC = 270 墙主筋强度(N/mm2): IW = 360 墙水平分布筋强度(N/mm2): FYH = 360 墙竖向分布筋强度(N/mm2): FYW = 300 边缘构件箍筋强度(N/mm2): JWB = 270 梁箍筋最大间距(mm): SB = 100.00 柱箍筋最大间距(mm): SC = 100.00 墙水平分布筋最大间距(mm): SWH = 150.00 墙竖向分布筋配筋率(%): RWV = 0.15 墙最小水平分布筋配筋率(%): RWHMIN = 0.00梁抗剪配筋采用交叉斜筋时，箍筋与对角斜筋的配筋强度比: RGX = 1.00设计信息 ........................................结构重要性系数: RWO = 1.00 钢柱计算长度计算原则(X向/Y向): 有侧移/有侧移梁端在梁柱重叠部分简化: 不作为刚域柱端在梁柱重叠部分简化: 不作为刚域是否考虑钢梁刚域：否结构内力分析方法: 一阶弹性设计方法考虑P-DELTA效应方法: 不考虑是否考虑结构整体缺陷: 否是否考虑结构构件缺陷: 否柱计算长度系数是否置为1 : 否柱长细比执行《高钢规》JGJ 99-2015第7.3.9条:否柱配筋计算原则: 按单偏压计算柱双偏压配筋方式：普通方式钢构件截面净毛面积比: RN = 0.85 梁按压弯计算的最小轴压比: UcMinB = 0.40 梁保护层厚度(mm): BCB = 20.00 柱保护层厚度(mm): ACA = 20.00 剪力墙构造边缘构件的设计执行高规7.2.16-4: 否框架梁端配筋考虑受压钢筋: 是结构中的框架部分轴压比限值按纯框架结构的规定采用: 否当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件: 是是否按混凝土规范B.0.4考虑柱二阶效应: 否执行高规5.2.3-4条主梁弯矩按整跨计算: 是执行高规5.2.3-4条的梁对象: 仅主梁执行柱剪跨比计算原则: 简化方式过渡层个数0轴压比计算考虑活荷载折减：是墙柱配筋采用考虑翼缘共同工作的设计方法：否执行《混规》第9.2.6.1条有关规定：是执行《混规》第11.3.7条有关规定：是圆钢管混凝土构件设计执行规范：高规（JGJ-2010）方钢管混凝土构件设计执行规范：矩形钢管砼规程（CECS 159：2004）型钢混凝土构件设计执行规范：型钢砼组合结构规程（JGJ 138-2001）异形柱设计执行规范：混凝土异形柱结构技术规程（JGJ 149-2006）钢结构设计执行规范：钢结构设计规范（GB50017-2003）荷载组合信息 ........................................地震与风同时组合：是屋面活荷载是否与雪荷载和风荷载同时组合：是考虑竖向地震为主的组合：否普通风与特殊风是否同时进行组合: 否自动添加自定义工况组合: 是自定义工况组合方式叠加恒载分项系数: CDEAD = 1.30活载分项系数: CLIVE = 1.50风荷载分项系数: CWIND = 1.50水平地震力分项系数: CEA_H = 1.30竖向地震力分项系数: CEA_V = 0.50温度荷载分项系数: CTEMP = 1.40吊车荷载分项系数: CCRAN = 1.40特殊风荷载分项系数: CSPW = 1.40活荷载的组合值系数: CD_L = 0.70风荷载的组合值系数: CD_W = 0.60重力荷载代表值效应的活荷组合值系数: CEA_L = 0.50重力荷载代表值效应的吊车荷载组合值系数:CEA_C = 0.00吊车荷载组合值系数: CD_C = 0.70温度作用的组合值系数:仅考虑恒载、活载参与组合: CD_TDL = 0.60考虑风荷载参与组合: CD_TW = 0.00考虑地震作用参与组合: CD_TE = 0.00砼构件温度效应折减系数: CC_T = 0.30是否计算吊车荷载: 否地下信息 ..........................................室外地面相对于结构底层底部的高度(m): Hsoil = 0.00土的X向水平抗力系数的比例系数(MN/m4): MX = 0.00土的Y向水平抗力系数的比例系数(MN/m4): MY = 0.00地面处回填土X向刚度折减系数: RKX = 0.00地面处回填土Y向刚度折减系数: RKY = 0.00回填土容重(kN/m3): Gsol = 18.00回填土侧压力系数: Rsol = 0.50外墙分布筋保护厚度(mm): WCW = 35.00室外地平标高(m): Hout = -0.35地下水位标高(m): Hwat = -20.00室外地面附加荷载(kN/m2): Qgrd = 0.00面外设计方法: SATWE传统方法水土侧压计算: 水土合算外侧纵筋保护层厚度（mm）：35.00内侧纵筋保护层厚度（mm）：35.00性能设计信息 ........................................按照全国高规进行性能设计: 否剪力墙底部加强区的层和塔信息.......................层号塔号1 12 13 1用户指定薄弱层的层和塔信息.........................层号塔号用户指定加强层的层和塔信息.........................层号塔号约束边缘构件与过渡层的层和塔信息...................层号塔号类别1 1 约束边缘构件层2 1 约束边缘构件层3 1 约束边缘构件层4 1 约束边缘构件层********************************************************** 各层的质量、质心坐标信息**********************************************************层号塔号质心X 质心Y 质心Z 恒载质量活载质量附加质量质量比(m) (m) (t) (t)8 1 70.594 58.550 34.800 684.8 14.3 0.0 0.447 1 71.456 57.113 30.900 1451.2 133.6 0.0 0.926 1 71.445 56.374 27.000 1540.7 181.2 0.0 1.005 1 71.451 56.359 23.100 1547.4 178.4 0.0 1.004 1 71.451 56.359 19.200 1547.4 178.4 0.0 1.003 1 71.448 56.363 15.300 1551.7 178.4 0.0 0.212 1 80.768 67.104 11.300 7185.5 1253.50.0 2.47(>1.5不满足高规3.5.6条)1 1 75.530 63.720 4.000 2916.5 504.8 0.0 1.00活载产生的总质量(t): 2622.502恒载产生的总质量(t): 18425.279附加总质量(t): 0.000结构的总质量(t): 21047.781恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量和附加质量活载产生的总质量和结构的总质量是活载折减后的结果(1t = 1000kg)********************************************************** 各层构件数量、构件材料和层高**********************************************************层号(标准层号) 塔号梁元数柱元数墙元数层高累计高度(混凝土/主筋/箍筋) (混凝土/主筋/箍筋) (混凝土/主筋/水平筋/竖向筋) (m) (m)1( 2) 1 239( 35/ 360/ 270) 66( 40/ 360/ 270) 14( 40/ 360/ 360/ 300) 4.000 4.0002( 3) 1 711( 35/ 360/ 270) 66( 40/ 360/ 270) 0( 40/ 360/ 360/ 300) 7.300 11.3003( 4) 1 319( 30/ 360/ 270) 41( 40/ 360/ 270) 0( 30/ 360/ 360/ 300) 4.000 15.3004( 4) 1 319( 30/ 360/ 270) 41( 30/ 360/ 270) 0( 30/ 360/ 360/ 300) 3.900 19.2005( 4) 1 319( 30/ 360/ 270) 41( 30/ 360/ 270) 0( 30/ 360/ 360/ 300) 3.900 23.1006( 5) 1 319( 30/ 360/ 270) 41( 30/ 360/ 270) 0( 30/ 360/ 360/ 300) 3.900 27.0007( 6) 1 227( 30/ 360/ 270) 41( 30/ 360/ 270) 0( 30/ 360/ 360/ 300) 3.900 30.9008( 7) 1 217( 30/ 360/ 270) 40( 30/ 360/ 270) 0( 30/ 360/ 360/ 300) 3.900 34.800********************************************************** 风荷载信息**********************************************************层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y8 1 159.94 159.9 623.8 259.16 259.2 1010.77 1 147.70 307.6 1823.6 239.62 498.8 2955.96 1 135.71 443.4 3552.7 224.67 723.4 5777.45 1 123.19 566.5 5762.2 204.95 928.4 9398.24 1 110.70 677.2 8403.5 184.43 1112.8 13738.23 1 99.68 776.9 11511.2 166.32 1279.2 18854.82 1 163.92 940.8 18379.3 268.41 1547.6 30152.11 1 0.00 940.8 22142.7 0.00 1547.6 36342.3=========================================================== ================各楼层偶然偏心信息=========================================================== ================层号塔号X向偏心Y向偏心1 1 0.050 0.0502 1 0.050 0.0503 1 0.050 0.0504 1 0.050 0.0505 1 0.050 0.0506 1 0.050 0.0507 1 0.050 0.0508 1 0.050 0.050===========================================================各楼层等效尺寸(单位:m,m**2)=========================================================== ================层号塔号面积形心X 形心Y 等效宽B 等效高H 最大宽BMAX 最小宽BMIN1 1 2496.20 77.11 63.44 63.97 38.80 64.01 38.732 1 2496.04 77.11 63.44 63.96 38.80 64.01 38.733 1 1178.63 72.26 56.12 59.49 34.75 60.77 32.464 1 1178.63 72.26 56.12 59.49 34.75 60.77 32.465 1 1178.63 72.26 56.12 59.49 34.75 60.77 32.466 1 1178.63 72.26 56.12 59.49 34.75 60.77 32.467 1 1173.95 72.11 56.13 59.04 34.82 60.35 32.498 1 1152.50 72.32 55.56 59.33 32.65 60.29 30.83=========================================================== ================各楼层的单位面积质量分布(单位:kg/m**2)=========================================================== ================层号塔号单位面积质量g[i] 质量比max(g[i]/g[i-1],g[i]/g[i+1])1 1 1370.62 1.002 1 3380.95 2.473 1 1467.85 1.004 1 1464.28 1.005 1 1464.28 1.006 1 1460.93 1.087 1 1349.95 2.238 1 606.54 1.00=========================================================== ================计算信息===========================================================工程文件名: 1#教学楼计算日期: 2021. 2.23开始时间: 17:50:33机器内存: 16335.0MB可用内存: 8513.0MB结构总出口自由度为: 5511结构总自由度为: 6303第一步: 数据预处理第二步: 计算结构质量、刚度、刚心等信息第三步: 结构整体有限元分析*结构有限元分析: 地震工况*结构有限元分析: 一般工况第四步: 计算构件内力结束日期: 2021. 2.23结束时间: 17:51: 5总用时: 0: 0:32=========================================================== ================各层刚心、偏心率、相邻层侧移刚度比等计算信息Floor No : 层号Tower No : 塔号Xstif，Ystif : 刚心的X，Y 坐标值Alf : 层刚性主轴的方向Xmass，Ymass : 质心的X，Y 坐标值Gmass : 总质量Eex，Eey : X，Y 方向的偏心率Ratx，Raty : X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值(剪切刚度) Ratx1，Raty1 : X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者(《抗规》刚度比)Ratx2，Raty2 : X，Y 方向的刚度比,对于非广东地区分框架结构和非框架结构,框架结构刚度比与《抗规》类似,非框架结构为考虑层高修正的刚度比;对于广东地区为考虑层高修正的刚度比(《高规》刚度比)RJX1，RJY1，RJZ1: 结构总体坐标系中塔的侧移刚度和扭转刚度(剪切刚度)RJX3，RJY3，RJZ3: 结构总体坐标系中塔的侧移刚度和扭转刚度(地震剪力与地震层间位移的比)=========================================================== ================注意：本文件输出的刚度比等信息均为非强刚模型下的结果，强刚模型下的结果请到《$强刚》文件夹或新版计算书中查看Floor No. 1 Tower No. 1Xstif= 49.5618(m) Ystif= 78.1132(m) Alf = 17.4688(Degree) Xmass= 75.5304(m) Ymass= 63.7205(m) Gmass(活荷折减)= 3926.1431( 3421.3252)(t)Eex = 1.8263 Eey = 1.0995Ratx = 1.0000 Raty = 1.0000Ratx1= 11.9403 Raty1= 7.5023Ratx2= 11.9403 Raty2= 7.5023 薄弱层地震剪力放大系数= 1.00RJX1 = 3.7843E+07(kN/m) RJY1 = 4.5143E+07(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 8.2701E+06(kN/m) RJY3 = 4.3588E+06(kN/m) RJZ3 = 0.0000E+00(kN/m)RJX3*H = 3.3080E+07(kN) RJY3*H = 1.7435E+07(kN) RJZ3*H = 0.0000E+00(kN)--------------------------------------------------------------------------- Floor No. 2 Tower No. 1Xstif= 74.5833(m) Ystif= 64.3670(m) Alf = 0.0000(Degree) Xmass= 80.7675(m) Ymass= 67.1040(m) Gmass(活荷折减)= 9692.4492( 8438.9766)(t)Eex = 0.2847 Eey = 0.1144Ratx = 0.0283 Raty = 0.0192Ratx1= 0.8330 Raty1= 0.8362Ratx2= 0.8330 Raty2= 0.8362 薄弱层地震剪力放大系数= 1.25RJX1 = 1.0714E+06(kN/m) RJY1 = 8.6651E+05(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 6.3617E+05(kN/m) RJY3 = 5.2975E+05(kN/m) RJZ3 = 0.0000E+00(kN/m)RJX3*H = 4.6440E+06(kN) RJY3*H = 3.8672E+06(kN) RJZ3*H = 0.0000E+00(kN)--------------------------------------------------------------------------- Floor No. 3 Tower No. 1Xstif= 70.5800(m) Ystif= 61.6558(m) Alf = 0.0000(Degree) Xmass= 71.4478(m) Ymass= 56.3630(m) Gmass(活荷折减)= 1908.4702( 1730.0603)(t)Eex = 0.0435 Eey = 0.2346Ratx = 4.1823 Raty = 3.7339Ratx1= 1.4291 Raty1= 1.5286Ratx2= 1.4291 Raty2= 1.5286 薄弱层地震剪力放大系数= 1.00RJX1 = 4.4810E+06(kN/m) RJY1 = 3.2355E+06(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 1.0317E+06(kN/m) RJY3 = 8.8893E+05(kN/m) RJZ3 = 0.0000E+00(kN/m)RJX3*H = 4.1269E+06(kN) RJY3*H = 3.5557E+06(kN) RJZ3*H = 0.0000E+00(kN)--------------------------------------------------------------------------- Floor No. 4 Tower No. 1Xstif= 70.5752(m) Ystif= 61.6255(m) Alf = 0.0000(Degree) Xmass= 71.4514(m) Ymass= 56.3588(m) Gmass(活荷折减)= 1904.2578( 1725.8479)(t)Eex = 0.0439 Eey = 0.2336Ratx = 0.9959 Raty = 0.9959Ratx1= 1.3577 Raty1= 1.3867Ratx2= 1.3577 Raty2= 1.3867 薄弱层地震剪力放大系数= 1.00RJX1 = 4.4628E+06(kN/m) RJY1 = 3.2223E+06(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 9.2944E+05(kN/m) RJY3 = 7.6004E+05(kN/m) RJZ3 = 0.0000E+00(kN/m)RJX3*H = 3.6248E+06(kN) RJY3*H = 2.9642E+06(kN) RJZ3*H = 0.0000E+00(kN)--------------------------------------------------------------------------- Floor No. 5 Tower No. 1Xstif= 70.5752(m) Ystif= 61.6255(m) Alf = 0.0000(Degree) Xmass= 71.4514(m) Ymass= 56.3588(m) Gmass(活荷折减)= 1904.2578( 1725.8479)(t)Eex = 0.0439 Eey = 0.2336Ratx = 1.0000 Raty = 1.0000Ratx1= 1.4739 Raty1= 1.4955Ratx2= 1.4739 Raty2= 1.4955 薄弱层地震剪力放大系数= 1.00RJX1 = 4.4628E+06(kN/m) RJY1 = 3.2223E+06(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 9.0280E+05(kN/m) RJY3 = 7.2661E+05(kN/m) RJZ3 = 0.0000E+00(kN/m)RJX3*H = 3.5209E+06(kN) RJY3*H = 2.8338E+06(kN) RJZ3*H = 0.0000E+00(kN)--------------------------------------------------------------------------- Floor No. 6 Tower No. 1Xstif= 69.7316(m) Ystif= 61.7060(m) Alf = 0.0000(Degree) Xmass= 71.4451(m) Ymass= 56.3736(m) Gmass(活荷折减)= 1903.0513( 1721.8965)(t)Eex = 0.0871 Eey = 0.2359Ratx = 0.9927 Raty = 0.9523Ratx1= 1.5837 Raty1= 1.5624Ratx2= 1.5837 Raty2= 1.5624 薄弱层地震剪力放大系数= 1.00RJX1 = 4.4300E+06(kN/m) RJY1 = 3.0684E+06(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 8.7503E+05(kN/m) RJY3 = 6.9411E+05(kN/m) RJZ3 = 0.0000E+00(kN/m)RJX3*H = 3.4126E+06(kN) RJY3*H = 2.7070E+06(kN) RJZ3*H = 0.0000E+00(kN)--------------------------------------------------------------------------- Floor No. 7 Tower No. 1Xstif= 69.7316(m) Ystif= 61.7060(m) Alf = 0.0000(Degree) Xmass= 71.4561(m) Ymass= 57.1135(m) Gmass(活荷折减)= 1718.3525( 1584.7839)(t)Eex = 0.0877 Eey = 0.2032Ratx = 1.0000 Raty = 1.0000Ratx1= 2.6168 Raty1= 2.6253Ratx2= 2.6168 Raty2= 2.6253 薄弱层地震剪力放大系数= 1.00RJX1 = 4.4300E+06(kN/m) RJY1 = 3.0684E+06(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 7.8932E+05(kN/m) RJY3 = 6.3465E+05(kN/m) RJZ3 = 0.0000E+00(kN/m)RJX3*H = 3.0783E+06(kN) RJY3*H = 2.4752E+06(kN) RJZ3*H = 0.0000E+00(kN)--------------------------------------------------------------------------- Floor No. 8 Tower No. 1Xstif= 70.3546(m) Ystif= 60.5425(m) Alf = 0.0000(Degree) Xmass= 70.5942(m) Ymass= 58.5502(m) Gmass(活荷折减)= 713.3010( 699.0428)(t)Eex = 0.0119 Eey = 0.0855Ratx = 0.8997 Raty = 0.8871Ratx1= 1.0000 Raty1= 1.0000Ratx2= 1.0000 Raty2= 1.0000 薄弱层地震剪力放大系数= 1.00RJX1 = 3.9857E+06(kN/m) RJY1 = 2.7219E+06(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 4.3091E+05(kN/m) RJY3 = 3.4535E+05(kN/m) RJZ3 = 0.0000E+00(kN/m)RJX3*H = 1.6805E+06(kN) RJY3*H = 1.3469E+06(kN) RJZ3*H = 0.0000E+00(kN)---------------------------------------------------------------------------X方向最小刚度比: 0.8330(第2层第1塔)Y方向最小刚度比: 0.8362(第2层第1塔)=========================================================== =================结构整体抗倾覆验算结果=========================================================== =================抗倾覆力矩Mr 倾覆力矩Mov 比值Mr/Mov 零应力区(%)X 风荷载7043455.0 23082.1 305.15 0.00Y 风荷载3942654.0 37967.0 103.84 0.00X 地震6671291.5 53296.6 125.17 0.00Y 地震3742562.5 53000.9 70.61 0.00=========================================================== =================结构舒适性验算结果(仅当满足规范适用条件时结果有效)=========================================================== =================按高钢规计算X向顺风向顶点最大加速度(m/s2) = 0.008按高钢规计算X向横风向顶点最大加速度(m/s2) = 0.001按荷载规范计算X向顺风向顶点最大加速度(m/s2) = 0.009按荷载规范计算X向横风向顶点最大加速度(m/s2) = 0.001按高钢规计算Y向顺风向顶点最大加速度(m/s2) = 0.012按高钢规计算Y向横风向顶点最大加速度(m/s2) = 0.001按荷载规范计算Y向顺风向顶点最大加速度(m/s2) = 0.014按荷载规范计算Y向横风向顶点最大加速度(m/s2) = 0.008=========================================================== =================结构整体稳定验算结果=========================================================== =================层号X向刚度Y向刚度层高上部重量X刚重比Y刚重比1 0.827E+07 0.436E+07 4.00 294533. 112.31 59.202 0.636E+06 0.530E+06 7.30 245400. 18.92 15.763 0.103E+07 0.889E+06 4.00 124077. 33.26 28.664 0.929E+06 0.760E+06 3.90 100462. 36.08 29.515 0.903E+06 0.727E+06 3.90 76897. 45.79 36.856 0.875E+06 0.694E+06 3.90 53332. 63.99 50.767 0.789E+06 0.635E+06 3.90 29771. 103.40 83.148 0.431E+06 0.345E+06 3.90 8617. 195.03 156.31该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi小于20,应该考虑重力二阶效应=========================================================== =================框架结构的二阶效应系数(按高钢规7.3.2条计算)=========================================================== =================层号塔号层高上部重量ThetaX ThetaY1 1 4.00 294533. 0.01 0.022 1 7.30 245400. 0.05 0.063 1 4.00 124077. 0.03 0.034 1 3.90 100462. 0.03 0.035 1 3.90 76897. 0.02 0.036 1 3.90 53332. 0.02 0.027 1 3.90 29771. 0.01 0.018 1 3.90 8617. 0.01 0.01*********************************************************************** 楼层抗剪承载力、及承载力比值***********************************************************************Ratio_Bu: 表示本层与上一层的承载力之比----------------------------------------------------------------------层号塔号X向承载力Y向承载力Ratio_Bu:X,Y----------------------------------------------------------------------8 1 0.8242E+04 0.7476E+04 1.00 1.007 1 0.1276E+05 0.1125E+05 1.55 1.516 1 0.1548E+05 0.1365E+05 1.21 1.215 1 0.1825E+05 0.1646E+05 1.18 1.214 1 0.2041E+05 0.1822E+05 1.12 1.113 1 0.2287E+05 0.2045E+05 1.12 1.122 1 0.2075E+05 0.1965E+05 0.91 0.961 1 0.5502E+05 0.5551E+05 2.65 2.82X方向最小楼层抗剪承载力之比: 0.91 层号: 2 塔号: 1Y方向最小楼层抗剪承载力之比: 0.96 层号: 2 塔号: 1///////////////////////////////////////////////////////////////////////////| 公司名称: || || 周期、地震力与振型输出文件|| (总刚分析方法) || SATWE2010_V4.3.4 中文版|| (2019年4月15日9时13分) | | 文件名: WZQ.OUT || ||工程名称: 设计人: 计算日期:2021/02/23 ||工程代号: 校核人: 计算时间:17:50:36 |///////////////////////////////////////////////////////////////////////////注意：本文件输出的结果均为非强刚模型下的结果，强刚模型下的结果请到《$强刚》文件夹或新版计算书中查看考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数振型号周期转角平动系数(X+Y) 扭转系数1 1.5194 57.64 0.76 ( 0.22+0.54 ) 0.242 1.3731 131.17 0.87 ( 0.42+0.45 ) 0.133 1.2399 17.80 0.41 ( 0.37+0.03 ) 0.594 0.6950 92.51 0.65 ( 0.03+0.63 ) 0.355 0.5781 24.39 0.91 ( 0.79+0.13 ) 0.096 0.5094 131.73 0.49 ( 0.22+0.27 ) 0.517 0.3192 87.58 0.64 ( 0.01+0.63 ) 0.368 0.2823 32.67 0.58 ( 0.40+0.18 ) 0.429 0.2754 150.92 0.72 ( 0.56+0.16 ) 0.2810 0.2023 46.64 0.14 ( 0.09+0.06 ) 0.8611 0.1975 92.93 0.38 ( 0.01+0.37 ) 0.6212 0.1921 43.07 0.02 ( 0.01+0.01 ) 0.9813 0.1907 72.03 0.16 ( 0.02+0.15 ) 0.8414 0.1767 107.09 0.29 ( 0.04+0.25 ) 0.7115 0.1715 175.69 0.56 ( 0.53+0.03 ) 0.44地震作用最大的方向= 60.964 (度)============================================================仅考虑X 向地震作用时的地震力Floor : 层号Tower : 塔号F-x-x : X 方向的耦联地震力在X 方向的分量F-x-y : X 方向的耦联地震力在Y 方向的分量F-x-t : X 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 28.95 45.60 747.477 1 68.38 102.05 1475.626 1 73.49 103.87 1459.105 1 67.98 93.44 1317.254 1 60.26 79.60 1127.063 1 50.85 63.39 903.742 1 111.24 300.29 3479.051 1 10.28 16.86 301.98振型 2 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 65.01 -75.04 785.826 1 153.27 -162.44 1591.815 1 138.93 -144.12 1456.034 1 119.26 -119.62 1256.853 1 95.77 -91.18 1017.402 1 245.64 -225.85 4105.661 1 6.16 0.53 75.43振型 3 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 74.53 24.52 -2157.697 1 147.27 46.54 -4277.216 1 139.86 48.18 -4121.245 1 122.83 43.60 -3565.864 1 100.95 36.82 -2844.423 1 76.16 28.81 -2034.182 1 413.30 -31.81 -6689.901 1 4.78 0.00 -6.75振型 4 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 -0.73 24.92 546.417 1 2.22 49.22 947.976 1 3.73 38.16 716.275 1 2.49 16.89 334.724 1 0.69 -6.56 -83.393 1 -1.57 -27.81 -461.282 1 63.50 -260.18 -3435.161 1 -6.01 -13.93 -238.58振型 5 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 -115.94 -53.30 940.157 1 -209.33 -96.60 1567.786 1 -151.09 -68.42 1022.755 1 -53.42 -17.19 250.534 1 51.96 37.40 -531.943 1 142.12 82.33 -1136.931 1 31.54 31.49 576.33振型 6 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 -30.74 34.52 -756.477 1 -59.59 58.81 -1241.786 1 -40.63 35.54 -758.935 1 -5.18 -2.14 -26.004 1 31.09 -38.86 710.513 1 58.67 -64.11 1251.432 1 149.79 -181.34 7377.951 1 8.23 4.62 165.21振型7 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 0.05 1.27 22.957 1 0.21 1.38 21.386 1 0.03 -0.50 -7.975 1 -0.20 -2.06 -31.904 1 -0.25 -2.17 -34.973 1 -0.08 -0.86 -17.212 1 0.11 3.68 28.001 1 0.17 0.35 5.91振型8 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 22.45 14.37 -463.797 1 18.63 14.09 -368.016 1 -9.87 -7.06 262.595 1 -31.18 -23.79 714.284 1 -32.31 -22.22 688.113 1 -13.96 -4.12 238.082 1 60.72 37.67 -1130.611 1 2.63 2.80 43.97振型9 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 29.66 -16.52 364.117 1 29.88 -14.68 352.836 1 -15.57 10.31 -173.155 1 -49.73 27.57 -565.154 1 -46.22 22.42 -497.013 1 -9.17 -0.29 -27.112 1 79.84 -44.66 2129.061 1 5.63 4.85 119.04振型10 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 -3.02 -3.24 -59.297 1 3.39 1.44 13.596 1 4.97 4.51 60.645 1 -1.19 0.91 21.484 1 -6.17 -3.91 -38.813 1 -4.03 -3.59 -38.062 1 6.87 3.98 66.791 1 1.31 1.92 35.50振型11 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 0.06 -1.24 -20.727 1 -0.43 0.47 12.536 1 0.01 1.69 25.375 1 0.33 0.39 2.954 1 0.25 -1.43 -24.003 1 0.02 -1.29 -22.032 1 -0.40 1.56 9.051 1 0.20 0.40 6.94振型12 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 -0.39 -0.36 -11.217 1 0.15 -0.08 3.856 1 0.55 0.70 16.835 1 0.10 0.31 3.244 1 -0.48 -0.52 -15.103 1 -0.39 -0.60 -13.372 1 0.47 0.55 16.161 1 0.21 0.34 6.20振型13 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 -0.93 -2.87 -1.317 1 0.58 1.12 -20.896 1 1.17 3.85 5.325 1 0.18 0.87 18.014 1 -1.13 -3.39 6.903 1 -1.09 -2.88 -7.382 1 1.27 3.67 -31.531 1 0.54 0.94 16.18振型14 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 -1.38 4.54 -116.797 1 -0.68 -1.48 59.996 1 3.04 -6.35 145.835 1 1.19 -1.34 21.114 1 -2.49 5.79 -135.913 1 -1.85 4.14 -102.532 1 2.32 -6.46 237.091 1 0.76 0.85 19.41振型15 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)8 1 -26.78 2.12 -47.517 1 6.51 -6.62 -257.216 1 38.50 0.99 220.755 1 12.73 6.80 234.774 1 -33.38 0.66 -146.173 1 -31.00 -6.11 -218.622 1 35.90 -2.15 519.671 1 13.74 20.47 380.86各振型作用下X 方向的基底剪力------------------------------------------------------- 振型号剪力(kN)1 471.442 971.073 1079.694 64.325 741.306 111.637 0.048 17.119 24.3210 2.1311 0.0412 0.2213 0.5914 0.9215 16.22X向地震作用参与振型的有效质量系数------------------------------------------------------- 振型号有效质量系数(%)1 17.402 33.763 34.374 1.475 10.986 1.387 0.018 0.179 0.2010 0.0011 0.0112 0.0013 0.0014 0.0015 0.01各层X 方向的作用力(CQC)Floor : 层号Tower : 塔号Fx : X 向地震作用下结构的地震反应力Vx : X 向地震作用下结构的楼层剪力Mx : X 向地震作用下结构的弯矩Static Fx: 底部剪力法X 向的地震力------------------------------------------------------------------------------------------Floor Tower Fx Vx (分塔剪重比) (整层剪重比) Mx Static Fx(kN) (kN) (kN-m) (kN)(注意:下面分塔输出的剪重比不适合于上连多塔结构)8 1 194.41 194.41( 2.78%) ( 2.78%) 758.22 455.167 1 373.39 564.28( 2.47%) ( 2.47%) 2952.14 307.226 1 338.17 889.35( 2.22%) ( 2.22%) 6397.77 291.675 1 278.15 1132.90( 1.98%) ( 1.98%) 10761.91250.114 1 249.15 1301.34( 1.75%) ( 1.75%) 15720.72 207.883 1 251.74 1415.88( 1.54%) ( 1.54%) 21157.43 166.062 1 1308.72 2145.27( 1.22%) ( 1.22%) 33602.70 598.251 1 42.74 2172.42( 1.03%) ( 1.03%) 41418.50 85.86抗震规范(5.2.5)条要求的X向楼层最小剪重比= 0.80%X 向地震作用下结构主振型的周期= 1.3731X 方向的有效质量系数: 99.76%=========================================================== =仅考虑Y 向地震时的地震力Floor : 层号Tower : 塔号F-y-x : Y 方向的耦联地震力在X 方向的分量F-y-y : Y 方向的耦联地震力在Y 方向的分量F-y-t : Y 方向的耦联地震力的扭矩振型 1 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)8 1 49.44 77.88 1276.497 1 116.78 174.28 2519.986 1 125.51 177.38 2491.775 1 116.10 159.57 2249.524 1 102.90 135.93 1924.723 1 86.85 108.26 1543.362 1 189.97 512.82 5941.331 1 17.55 28.79 515.70振型 2 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)8 1 -65.49 75.58 -791.577 1 -148.11 161.63 -1599.386 1 -154.39 163.63 -1603.455 1 -139.94 145.17 -1466.684 1 -120.13 120.49 -1266.043 1 -96.47 91.84 -1024.842 1 -247.43 227.50 -4135.681 1 -6.21 -0.53 -75.98振型 3 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)8 1 13.58 4.47 -393.037 1 26.83 8.48 -779.106 1 25.48 8.78 -750.695 1 22.37 7.94 -649.534 1 18.39 6.71 -518.123 1 13.87 5.25 -370.532 1 75.28 -5.80 -1218.581 1 0.87 0.00 -1.23振型 4 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t。
五层大学教学楼框架结构计算书_毕业设计
五层大学教学楼框架结构计算书_毕业设计五层大学教学楼框架结构计算书3 结构设计说明3.1 工程概况某大学教学楼,设计要求建筑面积约2500--5000m2,4-5层。
经多方论证,初步确定设为五层,结构为钢筋混凝土框架结构。
3.2 设计主要依据和资料3.2.1 设计依据a 国家及江苏省现行的有关结构设计规范、规程及规定。
b 本工程各项批文及甲方单位要求。
c 本工程的活载取值严格按《建筑结构荷载规范》(GB50009-2001)执行。
3.2.2 设计资料1 房屋建筑学武汉工业大学出版社2 混凝土结构(上、下) 武汉理工大学出版社3 基础工程同济大学出版社4 建筑结构设计东南大学出版社5 结构力学人民教育出版社6 地基与基础武汉工业大学出版社7 工程结构抗震中国建筑工业出版社8 简明建筑结构设计手册中国建筑工业出版社9 土木工程专业毕业设计指导科学出版社10 实用钢筋混凝土构造手册中国建筑工业出版社11 房屋建筑制图统一标准(BG50001-2001) 中国建筑工业出版社12 建筑结构制图标准(BG50105-2001)中国建筑工业出版社13 建筑设计防火规范(GBJ16?87)中国建筑工业出版社14 民用建筑设计规范(GBJI0I8-7)中国建筑工业出版社15 综合医院建筑设计规范(JGJ49-88)中国建筑工业出版社16 建筑楼梯模数协调标准(GBJI0I-87) 中国建筑工业出版社17 建筑结构荷载规范(GB5009-2001) 中国建筑工业出版社18 建筑结构可靠度设计统一标准(GB50068-2001) 中国建筑工业出版社19 混凝土结构设计规范(GB50010?2002)中国建筑工业出版社20 地基与基础设计规范(GB5007-2002) 中国建筑工业出版社21 建筑抗震设计规范(GB50011?2001) 中国建筑工业出版社22 砌体结构中国建筑工业出版社23 简明砌体结构设计施工资料集成中国电力出版社24 土木工程专业毕业设计指南中国水利水电出版社25 土建工程图与AutoCAD科学出版社26 简明砌体结构设计手册机械工业出版社27 砌体结构设计手册中国建筑工业出版社28 砌体结构设计规范(GB50010?2002) 中国建筑工业出版社本工程采用框架结构体系,抗震等级为四级。
五层现浇框架结构毕业设计计算书
目录1.设计资料 (6)2. 主要承重构件截面尺寸的确定 (6)3. 荷载标准值的计算 (8)3.1恒载计算 (8)3.2 活荷载计算 (11)3.3 风荷载计算 (11)3.4 地震荷载计算 (12)4. 力计算 (14)4.1 恒载作用下的力计算 (14)4、2活载作用下的力计算 (17)4.3风荷载作用下的力计算 (19)4.4 地震作用力计算 (21)5. 力组合 (23)5.1 一层梁的力组合 (24)5.2 第三层梁的力组合 (26)5.3 第五层梁的力组合： (28)5.4 第一层柱的力组合 (30)5.5 第三层柱的力组合 (32)5.6 第五层柱的力组合 (34)6．框架梁柱的配筋计算 (36)6.1 框架梁的配筋计算 (36)6.2 框架柱的配筋 (40)7.纵向连系梁的配筋计算 (43)8.楼梯配筋的计算 (45)9.板的配筋计算 (48)10.基础设计 (50)参考文献 (55)致词 (56)附件： (57)`CONTENTS1.Designdata (6)2.The inch of beam andcolumn (6)3 .Load calculation (8)3.1 Permanent load calculation (8)3.2T h e c a l c u l a t i o n o f f l o o r l i v e l o a d (11)3.3 Wind load calculation (11)3.4 Seism load calculation………………………………………………………………124.F o r c e calculation (14)4.1F o r c e c a l c u l a t i o n f o r p e r m a n e n t l o a d (14)4.2F o r c e c a l c u l a t i o n f o r a l i v e l o a d (17)4.3 Force calculation for wind load (19)4.4 Force calculation for seism load (21)5 .Force combination (23)5.1 Force combination of beam1 (24)5.2 Force combination of beam2 (26)5.3 Force combination of beam3 (28)5.4 Force combination of column1 (30)5.4 Force combination of column2 (32)5.4 Force combination of column3 (34)6.T h e d i s p o s i t i o n o f s t e e l r e i n f o r c i n gb a r (36)6.1 Steel reinforcing bar in frame beam (36)6.2 The computation of the beam’s section (40)7. The computation of the beam’s section (43)8.S t e e l r e i n f o r c i n g b a r i n s t a i r (45)9. Contact beam lengthways (48)10. Foundation design..............................................................................50 Reference (55)Thanks (56)Appendix (57)设计容简介：本工程为省市盛大公司办公楼设计方案，建筑面4700平方米，结构形式为框架结构. 在设计过程中首先要对功能分区进行合理的安排,该楼为5层.在结构计算书中，主要对主楼的框架进行了计算。
五层钢结构本科毕业设计计算书(2016毕业)

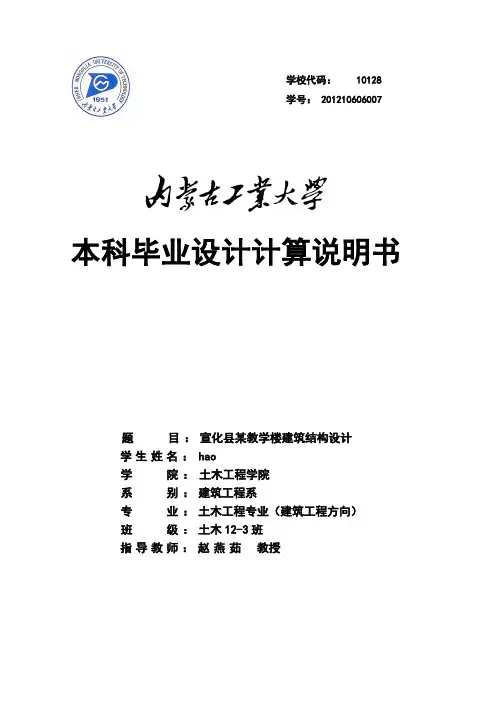

（本科毕业设计计算说明书学校代码： 10128学号： 201210606007题 目：宣化县某教学楼建筑结构设计 学生姓名：hao 学 院：土木工程学院 系 别：建筑工程系 专 业：土木工程专业（建筑工程方向） 班 级：土木12-3班 指导教师：赵燕茹 教授摘要本文为宣化县某教学楼建筑结构设计计算说明书。
该建筑层数5层，层高3.3m，建筑总面积53462m，结构体系为无支撑钢框架体系，结构安全等级三级，设计使用年限50年。
设计基本加速度0.15g，建筑场地类别Ⅱ类，设计地震分组第二组。
设计分为建筑设计和结构设计两部分。
计算书包括结构布置，截面初选，计算简图，荷载计算，内力计算，内力组合，截面验算，节点设计，楼梯设计，雨篷设计，次要构件设计和基础设计。
该结构采用纵向框架承重体系，选取第4榀框架为代表框架进行计算。
钢材为Q235B，框架柱选用焊接箱型截面，框架梁选用窄翼缘轧制H型钢，楼板选用非组合楼板，选用YXB42-215-645（B）压型钢板，梁柱节点采用栓焊连接，基础采用柱下独立基础和柱下联合基础。
关键词：钢框架，结构设计，教学楼设计。
AbstractThis article focuses on a university for xuanhuaxian teaching building structure design.m, structure The building layers 5 floor, the height of 3.3 m, total construction area of 53462system of no support for steel frame, seismic rating of Ⅲ, designed durable years of 50 years. The design basic acceleration is 0.15g.Class II of building site classification. The design earthquake group is second. The design includes architectural design and structural design.The calculation includes structural arrangement, sectional primaries, calculation diagram, load calculation, calculation of internal forces, internal force combination, section checkup，node design, staircase design, awning design, Secondary Component Design and foundation design.The structure use longitudinal frame load .It is a representative for calculating 4 cross. The brand of steel is Q235B. Frame column adopts welded box section. Frame beam adopts rolling h-beam. Floor adopts pressed steel plate YXB-42-215-645(B). Beam-column joints adopts bolt-weld joint. The foundation adopts Independent and joint basis.Key words: steel frame, structural design, teaching building design目录引言................................................................................................................................................. - 1 -第一章结构设计方案概述........................................................................................................... - 2 -1.1设计依据........................................................................................................................... - 3 -1.2设计说明........................................................................................................................... - 3 -1.2.1屋面（不上人屋面）............................................................................................ - 3 -1.2.2楼面：.................................................................................................................... - 3 -1.2.3门窗........................................................................................................................ - 4 -1.2.4墙体........................................................................................................................ - 4 -1.3结构形式........................................................................................................................... - 4 -1.4 材料选用.......................................................................................................................... - 4 -1.5主要参数及结构计算方法............................................................................................... - 4 -第二章结构布置及截面初选....................................................................................................... - 5 -2.1 计算单元确定.................................................................................................................. - 5 -2.2结构构件截面初选........................................................................................................... - 5 -2.2.1梁截面按跨高比初估：........................................................................................ - 5 -2.2.2柱截面按中柱初估：............................................................................................ - 6 -2.2.3压型钢板................................................................................................................ - 6 -2.2.4结构构件初选截面参数........................................................................................ - 7 -第三章框架梁柱刚度计算......................................................................................................... - 7 -3.1 层间侧移刚度计算.......................................................................................................... - 7 -3.1.1梁线刚度计算........................................................................................................ - 7 -3.1.2柱线刚度计算........................................................................................................ - 8 -......................................................................................................................................... - 8 -3.1.3柱侧移刚度计算.................................................................................................... - 9 -第四章荷载计算......................................................................................................................... - 10 -4.1屋面均布荷载(不上人屋面) .......................................................................................... - 10 -4.1.1恒载...................................................................................................................... - 10 -4.2.2 活载：................................................................................................................. - 11 -4.2楼面均布荷载：............................................................................................................. - 11 -4.3构件自重......................................................................................................................... - 12 -4.3.1 柱......................................................................................................................... - 12 -4.3.2梁.......................................................................................................................... - 12 -4.3.3墙体...................................................................................................................... - 12 -4.4重力荷载代表值计算..................................................................................................... - 13 -4.5地震作用计算................................................................................................................. - 14 -4.5.1 结构自振周期1T计算......................................................................................... - 14 -4.5.2水平地震作用分析.............................................................................................. - 15 -第五章内力计算......................................................................................................................... - 18 -5.1水平地震作用下框架内力计算（采用D值法）........................................................ - 18 -5.1.2框架柱端弯矩计算.............................................................................................. - 19 -5.1.3框架梁端弯矩、剪力及框架柱轴力计算.......................................................... - 20 -5.1.4地震作用下框架内力图...................................................................................... - 21 -5.2竖向荷载作用下框架结构内力..................................................................................... - 22 -5.2.1恒载作用下计算简图及活荷载作用下计算简图.............................................. - 23 -5.2.2竖向荷载作用下梁固端弯矩计算...................................................................... - 25 -5.2.3梁、柱分配系数计算.......................................................................................... - 26 -5.2.3竖向荷载作用下框架弯矩计算.......................................................................... - 27 -5.2.4竖向荷载作用下梁端剪力.................................................................................. - 33 -5.3横向框架的内力组合.................................................................................................... - 35 -第六章截面设计......................................................................................................................... - 39 -6.1构件验算........................................................................................................................ - 39 -6.1.1框架梁验算.......................................................................................................... - 39 -6.1.2框架柱验算.......................................................................................................... - 41 -6.2节点设计........................................................................................................................ - 43 -6.2.1框架梁柱节点验算.............................................................................................. - 43 -6.3次梁设计................................................................................................................ - 45 -6.3.1主次梁节点设计.................................................................................................. - 46 -6.4.1柱脚栓钉计算...................................................................................................... - 47 -6.4.2钢柱埋入段四周配筋计算.................................................................................. - 48 -第七章框架结构构件的设计..................................................................................................... - 49 -7.1组合板设计..................................................................................................................... - 49 -7.1.1荷载及内力计算.................................................................................................. - 49 -7.1.2压型钢板验算（施工阶段）.............................................................................. - 51 -7.1.3非组合板验算（使用阶段）.............................................................................. - 51 -7.1.4斜截面抗剪验算.................................................................................................. - 52 -7.1.5支座负弯矩配筋计算.......................................................................................... - 52 -7.1.6挠度计算.............................................................................................................. - 53 -7.2楼梯设计......................................................................................................................... - 53 -7.2.1梯板设计.............................................................................................................. - 54 -7.2.2平台板设计.......................................................................................................... - 55 -7.2.3 平台梁设计......................................................................................................... - 56 -7.2.4梯柱设计.............................................................................................................. - 56 -7.3雨蓬设计......................................................................................................................... - 57 -7.3.1雨蓬结构布置及计算简图.................................................................................. - 57 -7.3.2荷载计算.............................................................................................................. - 58 -7.3.3内力计算.............................................................................................................. - 58 -7.3.4截面和节点设计.................................................................................................. - 59 -第八章基础设计......................................................................................................................... - 60 -8.1底层边柱基础设计......................................................................................................... - 60 -8.1.1 确定基础底边尺寸............................................................................................. - 60 -8.1.2 基底反力验算：................................................................................................. - 61 -8.1.3 基础抗冲切验算................................................................................................. - 62 -8.1.4 基底配筋计算..................................................................................................... - 63 -8.2底层中柱基础设计......................................................................................................... - 64 -8.2.1 确定基础底边尺寸............................................................................................. - 64 -8.2.2 基底反力验算：................................................................................................. - 66 -8.2.4 基底配筋计算..................................................................................................... - 68 -8.3地梁设计......................................................................................................................... - 69 -8.3.1截面初选.............................................................................................................. - 69 -8.3.2荷载计算及内力计算.......................................................................................... - 70 -8.3.3配筋计算.............................................................................................................. - 70 -结论............................................................................................................................................... - 72 -参考文献....................................................................................................................................... - 73 -谢辞............................................................................................................................................... - 74 -引言近年来，钢结构在中国得到了广泛的应用和快速发展，大量钢结构新材料、新技术新工艺得到推广使用，已建成世界上规模最大、难度最高的多项钢结构工程，钢结构已成为建筑业发展的主要方向，展现出良好的发展前景。
（完整版）框架结构毕业设计计算书
（完整版）框架结构毕业设计计算书钢筋混凝⼟现浇框架设计系别：专业年级：姓名：学号：指导教师：⼀、设计任务某五层教学楼，钢筋混凝⼟现浇框架结构。
建筑平⾯为⼀字形，如图1所⽰。
底层层⾼ 4.2m，其它层⾼ 3.6m，室内外⾼差0.3m。
(结构布置如下图1)图11设计内容（1）结构布置确定柱⽹尺⼨，构件截⾯尺⼨，绘制框架结构平⾯布置图。
（2）框架内⼒计算竖向荷载作⽤下可按分层法计算内⼒，⽔平荷载作⽤下按D值法计算框架内⼒。
（3）内⼒组合（4）框架梁和柱承载⼒计算①框架梁承载⼒计算包括正截⾯和斜截⾯承载⼒计算，计算梁的纵向钢筋和箍筋，并配置钢筋。
②框架柱承载⼒计算包括正截⾯和斜截⾯承载⼒计算，计算柱的纵向钢筋和箍筋，并配置钢筋。
（5）框架侧移验算验算顶点侧移和层间侧移，使之符合规范要求。
（6）绘制框架配筋施⼯图。
2设计条件(1)⽓象条件基本风压0.5+6×0.01=0.56kNm2，地⾯粗糙度为B类。
注：以现场按编号布置的为准,本⼈编号6号(2)⼯程地质条件地表下0-10m深度⼟层均可做天然地基，地基承载⼒为180kPa。
(3)屋⾯及楼⾯做法: p]]—6tg①屋⾯做法:现浇楼板上铺膨胀珍珠岩保温层（檐⼝处厚100mm，2%⾃两侧檐⼝向中间找坡）；1：2⽔泥砂浆找平层厚20mm；现浇混凝⼟楼板100mm；15mm厚纸筋⾯⽯灰抹。
②楼⾯做法:顶层为20mm厚⽔泥砂浆找平；5mm厚1：2⽔泥砂浆加“107”胶⽔着⾊粉⾯层；现浇混凝⼟楼板；底层为15mm厚纸筋⾯⽯灰抹底。
(4)楼⾯屋⾯活荷载为：1.5＋28×0.01=1.78 kNm2（注：楼⾯、屋⾯活荷载以现场按学号布置的为准,本⼈学号28）⼆.框架结构计算过程1.平⾯布置（1）结构平⾯布置（见图2）图 2 结构平⾯布置（2）构件尺⼨确定边跨（AB、CD）梁：取中跨（BC）梁：取框架柱⾃重0.3×0.45×3.6×25=12.15 kN（柱⼦粉刷算在墙体之中）连系梁传来的楼⾯⾃重0.5×4.5×0.5×4.5×3.24=16.4 kN中间层边节点集中荷载 118.5 Kn中柱连系梁⾃重11.25 kN中柱粉刷0.92 kN内纵墙⾃重4.5×(3.6-0.4)×0.24×19=65.66 kN内纵墙粉刷4.5×(3.6-0.4)×2×0.02×17=9.79 kN框架柱⾃重12.15 kN（柱⼦粉刷算在墙体之中）连系梁传来的楼⾯荷载0.5×（4.5+4.5-3）×1.5×3.24=14.58 kN0.5×4.5×2.25×3.24=16.4kN中间层终结点集中荷载 130.75 Kn e）恒荷载作⽤下的结构简图如图5图5 恒荷载作⽤下结构计算简图(2)活荷载计算屋⾯活荷载1.78KNm2，楼⾯活荷载1.78KNm2，⾛廊楼⾯活荷载1.78KNm2。
5层框架结构教学楼毕业设计计算书(含外文翻译)
第一部分：工程概况一.工程概况1.建设项目名称：辅助教学楼本工程建筑功能为公共建筑，使用年限为50年；建筑平面的横轴轴距为8.1m，纵轴轴距为5.4m和4.5m；内、外墙体材料为陶粒混凝土空心砌块，外墙装修使用乳白色涂料仿石材外墙涂料，内墙装修喷涂乳胶漆，教室内地面房间采用水磨石地面，教室房间墙面主要采用石棉吸音板，门窗采用塑钢窗和装饰木门。
全楼设楼梯两部。
2.建筑地点：苏州某地3.设计资料：1.3.1.地质水文资料：根据工程地质勘测报告，拟建场地地势平坦，表面为平均厚度0.3m左右的杂填土，以下为1.2～1.5m左右的淤泥质粘土，承载力的特征值为70kN/m2，再下面为较厚的垂直及水平分布比较均匀的粉质粘土层，其承载力的特征值为180kN/m2，可作为天然地基持力层。
1.3.2抗震设防要求：六度四级设防1.3.3.底层室内主要地坪标高为±0.000，相当于黄海高程3.0m。
1.3.4.地下潜水位达黄海高程2.4-2.5m, 对本工程无影响。
4.主要构件材料及尺寸估算1.4.1主要构件材料框架梁、板、柱采用现浇钢筋混凝土构件，墙体采用混凝土空心砌块，混凝土强度：梁、板、柱均采用C30混凝土， 钢筋使用HPB235，HRB 400二种钢筋。
1.4.2.主要构件的截面尺寸 （1）框架梁：横向框架梁，最大跨度L=8.1m ，h=（1/8~1/12）L=1000mm~675mm ，取h=800mm b=（1/2~1/3）h=400mm~266mm ，取b=300mm 纵向框架梁，最大跨度L=5.4m ，h=（1/12~1/13）L=450mm~415mm ，取h=600mm b=（1/2~1/3） h=300mm~200mm ，取b=250mm （2）框架柱：初定边柱尺寸400mm×600mm ，中柱500mm×500mm 角柱500mm×600mm ，一至五层框架柱混凝土强度等 C30。
五层框架结构办公楼毕业设计参考计算书
目录§1 设计说明 (2)1.1 工程概况 (2)1.2 设计依据 (2)1.3 防水设计 (2)1.4 墙体 (3)1.5 楼地面 (3)1.6 门窗 (3)1.7 室外工程及其他： (3)§2 设计计算 (5)2.1 工程概况 (5)2.2 板的设计 (5)2.2.1.屋面板的设计 (5)2.2.2 楼板设计 (11)2.3.次梁的设计 (18)2.4楼梯设计 (20)2.4.1梯段板设计 (20)2.4.2 平台板设计 (20)2.4.3 平台梁设计 (21)2.5横向框架在竖向荷载作用下的计算简图 (22)2.5.1横向框架简图 (22)2.5.2恒荷载计算： (23)2.5.3.楼面活荷载计算： (25)2.5.4 风荷载计算 (25)2.5.5 横向地震荷载的计算--------------------------———————今年需要新加进去的内容2.6内力计算： (27)2.6.1.恒荷载作用下的内力计算 (27)2.6.2、活荷载作用下的内力计算 (30)2.6.3.风荷载作用下的内力计算 (32)2.6.4 横向荷载作用下内力计算-——————————————今年需要新加进去的内容2.7．内力组合： (35)2.8截面设计 (37)2.8.1、梁截面设计 (37)2.8.2.框架柱非抗震截面设计 (39)2.9 基础设计 (41)2.9.1.设计资料： (41)2.9.2.基础尺寸 (41)2.9.3.地基承载力验算 (42)2.9.4.受冲切承载力验算 (42)§3 毕业设计结论 (44)致谢 (45)参考文献： (45)§1 设计说明1.1 工程概况1.建设单位:三明建筑公司2.工程名称：黎歌行政办公楼3.建设地点：三明列东4.工程性质：本工程是多层办公楼建筑使用年限：50年耐火等级：二级5.工程规模：本工程主体高度：19.7米建筑面积：4658.53平方米建筑层数：56.建筑标高:本工程标高正负零是设计假定7.本工程是综合楼，建筑结构体系为框架结构，抗震设防烈度为6度8.设计图纸以毫米为单位，标高以米为单位1.2 设计依据1.三明学院土木建筑工程学院提供的毕业设计指导及方案为设计要求2.市规划局提供的用地红线图，地形图4.建筑工程设计国家现行规范及工程建设标准强制条文（房屋建筑部分）1.3 防水设计1.本工程屋面防水等级为三级。
4665平米五层教学楼毕业设计(计算书、建筑、结构图)
正文第一章设计任务及要求1.1设计原始资料1.1.1工程概况本建筑为某五层教学楼，建筑面积为4665.6m2，位于上海某郊区干道的东南角，耐久年限为50年，7度设防，结构类型为框架结构。
1.1.2自然条件1、建设地带、地形及周边条件（环境）：该地区抗震设防烈度为7度，抗震等级为三级设计地震动参数amax=0.08, Tg=0.35s2、气象：全年主导风向：东南风基本风压为：0.55kN/m2（B类场地）本雪压为：0.20kN/m23、水文、地质：根据工程地质勘测报告，拟建场地地势平坦，土质为粘性土，没有夹层，其承载力的标准值为120kN/m2，可作为天然地基持力层。
地下水位距地表最低为-3.0m,对建筑物基础无影响。
第二章结构方案总说明2.1材料选择2.1.1钢筋选择：梁柱HRB335 f y =300N/mm2构造钢筋箍筋HPB235 f y=210 N/mm22.1.2砼强度的选择：C30 f c=14.3 N/mm2f t=1.43 N/mm2E c=3.00×10 N/mm2 2.2构件截面尺寸选择2.2.1梁的截面尺寸横向框架梁h=l o/12~l o/8=6600/12~6600/8=550~825 取h=800mmb=h/2~h/4=350~175 取b=300mm且h/b=2.6<4 符合要求纵向框架梁h=l o/12~lo/8=9000/12~9000/8=750~1125取h=800mmb=h/2~h/4=350~175 取b=300mm且h/b=2.5<4 符合要求次梁h×b=400mm×200mm2.2.2板的设计按最小高跨比要求h/l o≥1/35取h=100mm,则100/2200≥1/35 符合要求2.2.3柱的设计底层：内柱令b≥H/15=5200/15=347mm 取500mm×500mm 外柱取500mm×500mm标准层及顶层：内柱b≥H/15=390/15=260取500mm×500mm 外柱取500mm×500mm2.3荷载统计2.3.1.竖向荷载（1）屋面恒荷载：铝基涂料0.5KN/m215厚细纱保护层17×0.015＝0.255 KN/m2沥青卷材防水层0.05 KN/m220厚抗裂砂浆0.020×20KN/m3=0.4 KN/m2 120厚加强型水泥石膏聚苯保温板0.17 KN/m3×0.12＝0.0204 KN/m2 100厚钢筋砼楼面板24 KN/m3×0.1＝2.4 KN/m2 15厚石灰砂浆抹灰顶棚17 KN/m3×0.015＝0.255 KN/m2合计8804 KN/m2活荷载标准值：不上人屋面0.5 KN/m2(2) 楼面荷载（教室）恒荷载：10厚陶瓷地砖20 KN/m3×0.01＝0.2 KN/m25厚水泥胶结合层16 KN/m3×0.01＝0.08 KN/m215厚1：3水泥砂浆找平层20 KN/m3×0.015＝0.3 KN/m2100厚钢筋砼楼面板24 KN/m3×0.1＝2.4 KN/m215厚石灰砂浆抹灰顶棚17 KN/m3×0.015＝0.255 KN/m2合计 3.235 KN/m2活荷载标准值：教室 2.0 KN/m2教室走廊2.5 KN/m2屋面0.5 KN/m2（3）各层走廊楼面水磨石地面10m面层，20mm水泥砂浆打底，素水泥浆结合层一道0.45KN/m2100厚钢筋砼板25×0.4＝2.5 KN/m25厚混合砂浆抹灰17×0.005＝0.085 KN/m2合计 3.04 KN/m22.3.2梁荷载（1）次梁（10厚抹灰层，200×400）25×0.2×（0.4－0.1）＋0.01×0.3×2×17＋0.2×0.01×17＝1.64 KN/m （2）主梁（10厚抹灰层，300×700）25×（0.7－0.1）×0.3＋0.01×（0.7－0.1）×2×17＋0.3×0.01×17＝4.7 KN/m2.3.3墙体及其他构件（1）檐口（200宽）15厚1：3水泥砂浆找平层20 KN/m3×0.2×0.015＝0.06 KN/m SBS改性沥青卷材0.3 KN/m2×0.2＝0.06 KN/m卷材胶结剂0.2×3 KN/m2＝0.6 KN/m15厚1：3水泥砂浆找平层20 KN/m3×0.2×0.015＝0.06 KN/m10厚轻集料砼找坡层12 KN/m3×0.2×0.01＝0.024 KN/m10厚钢筋砼板25 KN/m3×0.2×0.1＝0.05 KN/m合计 1.304 KN/m （2）女儿墙（600高370宽）普通砖18 KN/m3×0.6×0.37＝4.0 KN/m水泥砂浆20 KN/m3×0.015×0.9＝0.27 KN/m涂料0.05 KN/m2×（0.9×2＋0.37）＝0.11 KN/m合计 4.38 KN/m （3）雨篷防水砂浆20 KN/m3×0.02×（4）2～5层砌体内墙（每堵）砖重18 KN/m3×0.24×（3.9×9.0－2×2.1×0.9）＝135.30KN门重0.5 KN/m2×2.1×0.9×2＝1.89KN水泥砂浆2×20 KN/m2×0.015×（3.9×9.0－2×2.1×0.9）＝18.79 KN 8厚陶瓷面砖2×19.8 KN/m3×0.008×（3.9×9.0－2×2.1×0.9）＝9.92KN合计165.9KN/9=18.43 KN/m （5）底层内墙18×0.24×（4.2×9－2×2.1×0.9）＋0.5×2.1×0.9×2＋2×20×0.015×（4.2×9－2×2.1×0.9）＋2×19.8×0.008×（4.2×9－2×2.1×0.9）＝20.01KN（6）2~5层砌体外墙砖重18 KN/m3×0.37×（3.9×9.0－2×1.8×1.8）＝190.61KN窗重0.5 KN/m2×1.8×1.8×2＝3.24 KN20厚石灰砂浆7 KN/m3×0.02×（3.9×9－2×1.8×1.8）＝9.73 KN80厚充气石膏板13.5 KN/m3×0.08×（3.9×9－2×1.8×1.8）＝30.91KN水泥砂浆20 KN/m3×0.015×（3.9×9.0－2×1.8×1.8）＝8.59 KN5厚水泥胶结合板0.4 KN/m2×（3.9×9－2×1.8×1.8）＝11.45KN细石窗台2×26.4 KN/m2×0.37×1.8×0.08＝2.81KN合计257.34/9＝28.59 KN/m （7）底层外墙18×0.37×（4.2×9－2×1.8×1.8）＋0.5×1.8×1.8×2＋17×0.02×（4.2×9－2×1.8×1.8）＋13.5×0.08×（4.2×9－2×1.8×1.8）＋20×0.015×（4.2×9－2×1.8×1.8）＋0.4×（4.2×9－2×1.8×1.8）＋2×26.4×0.37×1.8×0.08＝281.04/9＝31.23 KN/m22.3.4风荷载由设计条件，Wo＝0.55 KN/m2，按C类粗糙度可查得在30m,20m,15m,10m,5m处为1.00，0.84，0.74，0.74，0.74、风荷载体型系数迎风面为＋0.8，背风面为－0.5左风：F5=0.55×（0.8＋0.5）×1.00×9.0×（3.9/2＋0.6）＝16.41 KN F4=0.55×（0.8＋0.5）×0.84×9.0×3.9＝21.08KNF3=0.55×（0.8＋0.5）×0.74×9.0×3.9＝18.57KNF2=0.55×（0.8＋0.5）×0.74×9.0×3.9＝18.57KNF1=0.55×（0.8＋0.5）×0.74×9.0×（3.9/2＋4.65/2）＝20.36KN风荷载标准值2.4截面几何特性2.4.1惯性矩中框架梁 2.0I o边框架梁1.5I o梁I o＝bh3/12=300×7503/12＝1.055×1010柱I o＝bh3/12=500×5003/12＝5.21×109故边框架梁I=2.0I o＝2.11×1010中框架梁I=2.0I o＝2.11×10102.4.2线刚度i＝EI/ll：对楼层取层高，对底层柱取基础顶面至二层楼板顶面框架梁取柱轴线间距离故边框架梁i＝EI/l＝1.583×1010E/6600＝3.20×106E 中框架梁i＝EI/l＝2.11×1011E/6600＝3.20×106E底层柱i＝EI/l＝5.21×109E/5200＝1.00×106E标准层己顶层i＝EI/l＝5.21×109E/3900＝1.34×106E第三章结构方案设计计算3.1框架结构的内力计算和荷载效应组合及侧移计算3.1.1楼面板的内力计算（单向板）（1）梁板截面尺寸选择板支承中心线间距离lc=6600/3＝2200mm,选取板厚100mm 则h/lc＝100/2200＝1/22次梁支承点中心线间距离lc＝9000mm取b=200mm,h=100mm框架梁b×h=300mm×800mm,框架柱500mm×500mm （2）板的配筋计算板的荷载设计值g k=3.24KN/m2q k=2.0KN/m2g+q=1.2 g k +1.4 q k =1.2×3.24+1.4×2=6.69 KN/m2板的计算跨度l o＝l n＝2200－200＝2000mmh o＝h－a s＝100－25＝75mm列表计算如下：单向板配筋计算表3.1.2走廊上的双向板计算（1）简图：（2）弯矩设计值lx/ly＝3000/4500＝0.67又g k=3.24Kn/m2,qk=2.5Kn/m2故g+q=1.2×3.24+1.4×2.5=7.39Kn/m2q/2=0.7×2.5=1075Kn/m2g-q/2=7.39-1.75=5.64Kn/m2由四边固定和四边简支系数在对称荷载下，mx=0.034 my=0.010 mx’=－0.075 my’=－0.057mγx=0.036 mγy=0.017反对称荷载下，mx=0.072 my=0.028 mγx=0.078 mγy=0.042 可得（取泊松比＝0.2时弯矩，列在相应弯矩值后的括号内）Mx=(0.034×5.64+0.072×1.75)×32+2.86kn.m(3.06kn.m)My=(0.01×5.64+0.028×1.75)×9＝0.93kn.m(1.52kn.m)Mx’=－0.075×7.39×32=－4.99kn.mMy’=－0.057×7.39×32＝－3.79kn.m（3）配筋计算Asx=Mx/0.9 fy ho Asy=My/0.9 fy (ho-10) fy=210N/mm2 h=100 ho=753.1.3纵向次梁配筋设计令主梁梁高700mm,梁宽b=300mm;次梁高400mm，梁宽b=200mm荷载设计值g+q=6.69×2.7＋1.2×25×0.4×0.2＝20.46KN/m计算跨度lo=ln=4500-300=4200mm,支座处按矩形截面计算,跨中截面按T形计算,可求得bf’=l/3=8700/3=2900mm正截面受弯承载力计算:取ho=h=as=400-35=365mm,跨中截面均为第一类T形,现列表如下次梁纵向受力钢筋计算(fc=14.3,fy=300)斜截面受剪承载力计算3.2.风荷载作用下的框架内力计算3.2.1各杆相对线刚度及相关尺寸根据上图及水平风荷载标准值，采用D值法计算风荷载作用下的内力1）框架柱的剪力3.2.2框架柱反弯点高度计算3.2.3风荷载作用下的框架内力在求出各柱剪力Vi和该柱反弯点高度yi值后，则该柱下端弯矩Mi＝Vi×yi，上端弯矩为Vi（hi－yi），进而利用节点平衡求出框架梁端弯矩，画出左风作用下的框架内力图。
5层框架教学楼计算书
(1)20mm厚水磨石地面
(2)20mm厚1：3水泥砂浆结合层
(3)120mm厚现浇钢筋混凝土板
(4)20mm厚板下混合砂浆抹灰
1.2.3外墙体构造设计
(1)刮大白
(2)20mm厚混合砂浆
(3)墙体基层
(4)外贴50mm厚阻燃型挤塑聚苯乙烯板
(5)20mm厚1:3水泥砂浆
(6)刷涂料
∑=4.08kN/m
走廊横梁：自重：0.25×0.4×25＝2.5kN/m
粉刷：0.02×（0.4-0.12）×2×17=0.19kN/m
∑=2.69kN/m
墙重：（砌体与抹灰之和）
外墙：0.37×11=4.07kN/m2
内墙：0.24×11=2.64kN/m2
女儿墙：0.24×18=4.32 kN/m2
外墙窗洞：-( - 0.6)×2.1×14×2×4.07=-287.18kN
外墙窗：( - 0.6) ×2.1×14×2×0.45=31.75kN
内门洞：-(2.1- ）×0.9×16×2.64=-11.40kN
内门：（2.1- ）×0.9×16×0.2=0.86kN
∑＝6651.25KN
五层下半层
内门洞：- ×0.9×8×2×2.64=-68.42kN
内门： ×0.9×8×2×0.2=5.18kN
∑＝1411.44kN
2～4层的重力荷载代表值:
四层上半层
楼面：6.0×6.3×13×4.39+42×3×4.39+6.0×6.3×5.84=2931.14kN
纵梁：42×4.08×4=685.44kN
柱子： ×6.75×32=388.80kN
外墙：114× ×4.07=835.16kN
五层楼框架教学楼设计(计算书、部分建筑、结构图)
五层楼框架教学楼设计（计算书、部分建筑、结构图）目录第一章设计任务及要求 (2)第一节设计原始数据 (2)第二节建筑设计任务及要求 (2)第三节结构设计任务及要求 (2)第二章建筑设计 (4)第一节建筑设计总说明 (4)第二节平面设计 (5)第三节剖面设计 (6)第四节立面设计 (7)第三章结构设计 (7)第一节结构方案的选择及结构布置 (7)第二节横向平面框架的内力计算 (11)第三节横向平面框架的内力组合与配筋计算 (34)第四节楼梯设计计算 (42)第五节地基基础设计计算 (44)第六节细部构件设计计算 (49)第一章设计任务及要求第一节设计原始数据一、工程概况本结构为五层框架教学楼，占地m2，建筑面积m2。
采用现浇钢筋混凝土结构，设计使用年限为50年。
结构安全等级为二级。
建筑抗震设防分类为丙类，抗震设计防烈度为7度，设计地震分组为第一组，框架的抗震等级为三级。
二、设计条件根据地质勘察报告，参照勘察结论和建议，本工程地基基础设计等级为丙级，基持力层选定为粉质黏土层，该层为褐黄色，呈可塑坚硬壮，质地均匀，网状裂隙发育，层内夹有少量呈褐黑色的铁锰质结核。
基本风压ω0=0.55KN/m2。
地面粗糙度属B类。
余略第二节建筑设计任务及要求五层教学楼，余略。
具体见图纸建筑设计总说明（建施-1）。
第三节结构设计任务及要求五层框架结构，余略。
具体见图纸结构设计总说明（结施-1）。
第二章建筑设计第一节建筑设计总说明1、设计标高：室内设计标高为±0.00，室内外高差600mm。
2、墙身做法：墙身为普通机制砖填充墙，M5水泥沙浆砌筑。
内粉刷为混合沙浆底，纸筋灰面，厚20mm，“803”内墙涂料两度。
外粉刷为1：3水泥沙浆底，厚20mm，马赛克贴面。
3、楼面做法：顶层为20mm厚水泥沙浆找平，5mm厚沙浆加“107”胶水着色粉面层；底层为15mm厚纸筋面石抹底，涂料两度。
4、面层做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1：2水泥沙浆找平层厚20mm，二毡三油防水层。
某5层框架教师住宅楼设计计算书_secret
教师住宅楼设计目录1建筑设计1.1.设计要点 (03)1.1.1.建筑平面设计 (03)1.1.2.建筑立面设计 (03)1.1.3.建筑剖面设计 (03)1.2.方案设计 (03)1.2.1.建筑平面设计 (03)1.2.2.建筑立面设计 (04)1.2.3.建筑剖面设计 (04)1.3.建筑材料及做法 (04)1.3.1墙体工程 (04)1.3.2.门窗工程 (05)1.3.3.楼地面做法 (05)2 结构设计2.1.结构设计说明 (05)2.2.结构计算 (05)3结构设计计算书3.1框架结构设计计算 (05)3.1.1结构布置方案及结构选型 (05)3.1.2荷载标准值计算 (08)3.2荷载作用下框架的内力分析 (17)3.2.1恒荷载作用下框架的内力分析 (17)3.2.2风荷载作用下框架的内力分析 (18)3.3内力组合 (19)3.4横向框架梁截面设计 (21)3.4.1梁的正截面强度计算 (21)3.4.2梁的斜截面强度计算 (21)3.5框架柱设计 (22)3.5.1框架柱剪跨比和轴压比计算 (22)3.5.2框架柱正截面承载力验算 (23)3.5.3框架柱斜截面承载力验算 (27)3.6楼板计算 (28)3.7基础设计 (31)3.7.1选型 (31)3.7.2内柱基础设计 (31)3.7.3外柱基础设计 (34)3.8楼梯计算....................................................................................3.6 附录1 参考文献 (41)1 建筑设计1.1.设计要点(1)依据建筑功能要求，确定柱网的尺寸，然后，再逐一定出各房间的开间和进深；(2)根据交通、防火与疏散的要求，确定楼梯间的位置和尺寸；(3)确定墙体所用的材料和厚度，以及门窗的型号与尺寸。
1.1.2.建筑立面设计（1）确定门窗的立面形式。
某大学教学楼设计
本设计编号为TM_044，某大学5层教学楼建筑与结构设计，由建筑图+结构图+任务书+毕业设计网（33435字）+外文翻译毕业设计网（设计）计划任务（目的、任务、计划进度、措施、预期结果）：一、目的：毕业设计来源于工程实践，目的是通过毕业设计这一时间较长的专门环节，培养土木工程专业本科生综合应用所学基础课、技术基础课及专业课知识和相关技能，解决具体的土木工程设计问题，提高工程应用的综合能力和创新能力，和其他教学环节所不同，毕业设计要求学生在指导教师的指导下，独立系统地完成一项（或部分）工程设计，解决与之相关的所有问题，熟悉相关设计规范、手册、标准图以及工程实践中常用的方法，具有实践性、综合性强的显著特点。
因而对培养学生的综合素质、增强工程意识和创新能力具有其他教学环节无法代替的重要作用。
二、任务：（一）工程概况本工程为某大学教学楼结构设计，框架结构，建筑面积5000m2，层数为5层。
主要功能：1、普通教室（18间）；2、多媒体大教室（5间）；3、教师休息（每层设置）（1间）；4、教务室（1间）；5、卫生间（每层设置）（1间）。
设计时要考虑动静分区、交通便捷顺畅、采光、通风、防火等内容，同时必须满足现行相关规范要求。
（二）设计原始资料1、气象资料冬季最冷月平均温度2℃，夏季最热月平均温度28℃，最高温度40.7℃，最低温度-14℃，冬季相对温度73%，夏季相对温度81%。
冬季主导风向东北平均风速2.6 m/s，夏季主导风向东南平均风速2.6 m/s，最大风速23.7 m/s。
年平均降水量1034.1mm，月最大降水量179.3mm。
最大积雪厚度0.32m，基本风压WO=0.4 KN/M2，土壤最大冻结深度0.09m。
常年地下水位低于-1.3m，水质对混凝土没有侵蚀作用。
2 场地平整，地面高程0m，三通已完成，主要建筑材料供应充足。
3 地质资料（1）建筑物场所位于冲积平原上，地形平坦，无不良地质现象存在；（2）粉土层：该层强度较高，但厚度不大，只有1.5~2.0米，按照8个土样试验的平均值：孔隙比e=0.6(δ=0.08)；含水量W=20%（δ=0.1）；重度γ=19KN/m3.。
(整理)层框架结构教学楼设计计算
5层框架结构教学楼毕业设计计算书第一部分：工程概况一.工程概况1.建设项目名称：辅助教学楼本工程建筑功能为公共建筑，使用年限为50年；建筑平面的横轴轴距为8.1m，纵轴轴距为5.4m和4.5m；内、外墙体材料为陶粒混凝土空心砌块，外墙装修使用乳白色涂料仿石材外墙涂料，内墙装修喷涂乳胶漆，教室内地面房间采用水磨石地面，教室房间墙面主要采用石棉吸音板，门窗采用塑钢窗和装饰木门。
全楼设楼梯两部。
2.建筑地点：苏州某地3.设计资料：1.3.1.地质水文资料：根据工程地质勘测报告，拟建场地地势平坦，表面为平均厚度0.3m左右的杂填土，以下为1.2～1.5m左右的淤泥质粘土，承载力的特征值为70kN/m2，再下面为较厚的垂直及水平分布比较均匀的粉质粘土层，其承载力的特征值为180kN/m2，可作为天然地基持力层。
1.3.2抗震设防要求：六度四级设防1.3.3.底层室内主要地坪标高为±0.000，相当于黄海高程3.0m。
1.3.4.地下潜水位达黄海高程2.4-2.5m, 对本工程无影响。
4.主要构件材料及尺寸估算1.4.1主要构件材料框架梁、板、柱采用现浇钢筋混凝土构件，墙体采用混凝土空心砌块，混凝土强度：梁、板、柱均采用C30混凝土，钢筋使用HPB235，HRB 400二种钢筋。
1.4.2.主要构件的截面尺寸（1）框架梁：横向框架梁，最大跨度L=8.1m，h=（1/8~1/12）L=1000mm~675mm，取h=800mmb=（1/2~1/3）h=400mm~266mm，取b=300mm纵向框架梁，最大跨度L=5.4m，h=（1/12~1/13）L=450mm~415mm，取h=600mmb=（1/2~1/3）h=300mm~200mm，取b=250mm （2）框架柱：初定边柱尺寸400mm×600mm，中柱500mm×500mm角柱500mm×600mm ，一至五层框架柱混凝土强度等C30。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分：工程概况一.工程概况1.建设项目名称：辅助教学楼本工程建筑功能为公共建筑，使用年限为50年；建筑平面的横轴轴距为8.1m，纵轴轴距为5.4m和4.5m；内、外墙体材料为陶粒混凝土空心砌块，外墙装修使用乳白色涂料仿石材外墙涂料，内墙装修喷涂乳胶漆，教室内地面房间采用水磨石地面，教室房间墙面主要采用石棉吸音板，门窗采用塑钢窗和装饰木门。
全楼设楼梯两部。
2.建筑地点：苏州某地3.设计资料：1.3.1.地质水文资料：根据工程地质勘测报告，拟建场地地势平坦，表面为平均厚度0.3m左右的杂填土，以下为1.2～1.5m左右的淤泥质粘土，承载力的特征值为70kN/m2，再下面为较厚的垂直及水平分布比较均匀的粉质粘土层，其承载力的特征值为180kN/m2，可作为天然地基持力层。
1.3.2抗震设防要求：六度四级设防1.3.3.底层室内主要地坪标高为±0.000，相当于黄海高程3.0m。
1.3.4.地下潜水位达黄海高程2.4-2.5m, 对本工程无影响。
4.主要构件材料及尺寸估算1.4.1主要构件材料框架梁、板、柱采用现浇钢筋混凝土构件，墙体采用混凝土空心砌块，混凝土强度：梁、板、柱均采用C30混凝土， 钢筋使用HPB235，HRB 400二种钢筋。
1.4.2.主要构件的截面尺寸 （1）框架梁：横向框架梁，最大跨度L=8.1m ，h=（1/8~1/12）L=1000mm~675mm ，取h=800mm b=（1/2~1/3）h=400mm~266mm ，取b=300mm 纵向框架梁，最大跨度L=5.4m ，h=（1/12~1/13）L=450mm~415mm ，取h=600mm b=（1/2~1/3） h=300mm~200mm ，取b=250mm （2）框架柱：初定边柱尺寸400mm×600mm ，中柱500mm×500mm 角柱500mm×600mm ，一至五层框架柱混凝土强度等 C30。
c cNf A μ=N Fgn β=其中，n 为验算截面以上楼层层数，g 为折算在单位建筑面积上的重力荷载代表值，框架结构近似取18 kN/m2，F为按简支状态计算的柱的负荷面，β为考虑地震作用组合后柱轴压力增大系数。
抗震等级四级的框架结构轴压比 1.0μ=，边柱和中柱的负荷面积分别是5.4m×4.05m和5.4m×5.4m。
边柱321.3 5.4 4.05181051789361.014.3cA mm⨯⨯⨯⨯⨯≥=⨯中柱321.25 5.4 5.4181052294051.014.3cA mm⨯⨯⨯⨯⨯≥=⨯所以边柱取400mm×600mm，中柱取500mm×500mm。
5.框架结构计算简图和结构平面布置图框架结构计算简图第二部分：楼板设计2.1屋面和楼面板的荷载计算屋面和楼面板的荷载取自《建筑荷载规范》（GB50009—2001）。
教室采用水磨石地面楼面静载 4.1楼面活载2厕所采用地砖地面楼面静载5.4楼面活载2.5 不上人屋面楼面静载5.2楼面活载0.7走道水磨石地面楼面静载3.6楼面活载2.5 2.2.楼板计算根据《混凝土结构设计规范》（GB50010—2002），楼板长边l02与短边l01之比小于2时，宜按双向板计算。
楼板长边l02与短边l01之比大于2，但小于3.0时，宜按双向板计算，当按沿短边受力的单向板计算时，应沿长边方向布置足够的构造钢筋。
根据本工程的实际尺寸，楼板全为双向板，楼板按照弹性方法进行计算。
双向板按弹性理论的计算方法：①多跨连续双向板跨中最大正弯矩：为了求得连续双向板跨中最大正弯矩，荷载分布情况可以分解为满布荷载g+q/2及间隔布置 q/2两种情况，前一种情况可近似认为各区格板都固定支承在中间支承上，对于后一种情况可近似认为在中间支承处都是简支的。
沿楼盖周边则根据实际支承情况确定。
分别求得各区格板的弯矩，然后叠加得到各区格板的跨中最大弯矩。
②多跨连续双向板支座最大负弯矩：支座最大负弯矩可按满布活荷载时求得。
连续双向板的计算图示（1）标准层楼板计算：标准层楼板区格划分：标准层楼板区格图①板A板A按四边固定计算：一、基本资料：1、边界条件（左端/下端/右端/上端）：固定/固定/固定/固定/2、荷载：永久荷载标准值：g ＝ 4.10 kN/M2可变荷载标准值：q ＝ 2.00 kN/M2计算跨度Lx = 5400 mm；计算跨度Ly = 4225 mm板厚H = 120 mm；砼强度等级：C30；钢筋强度等级：HRB4003、计算方法：弹性算法。
4、泊松比：μ＝1/5.二、计算结果：平行于Lx 方向的跨中弯矩MxMx=(0.01393+0.02794/5)×(1.20×4.1+1.40×1.0)×4.22= 2.20kN·M 考虑活载不利布置跨中X向应增加的弯矩：Mxa =(0.03283+0.05809/5)×(1.4× 1.0)× 4.22 = 1.11kN·MMx= 2.20 + 1.11 = 3.31kN·MAsx= 257.92mm2，实配8@180 (As ＝279.mm2)ρmin ＝0.215% ，ρ ＝0.233%平行于Ly 方向的跨中弯矩MyMy =(0.02794+0.01393/5)×(1.20× 4.1+1.40× 1.0)× 4.22= 3.47kN·M 考虑活载不利布置跨中Y向应增加的弯矩：Mya =(0.05809+0.03283/5)×(1.4× 1.0)× 4.22 = 1.62kN·MMy= 3.47 + 1.62 = 5.08kN·MAsy= 257.92mm2，实配8@200 (As ＝279.mm2)ρmin ＝0.215% ，ρ ＝0.233%沿Lx 方向的支座弯矩Mx'Mx' =0.05610×(1.20× 4.1+1.40× 2.0)× 4.22 = 7.73kN·M Asx'= 265.06mm2，实配8@200 (As ＝279.mm2)ρmin ＝0.215% ，ρ ＝0.233%沿Ly 方向的支座弯矩My'My' =0.06765×(1.20× 4.1+1.40× 2.0)× 4.22 = 9.32kN·M Asy'= 321.57mm2，实配8@150 (As ＝335.mm2)ρmin ＝0.215% ，ρ ＝0.279%②板B一、基本资料：1、边界条件（左端/下端/右端/上端）：固定/铰支/铰支/固定/固定/2、荷载：永久荷载标准值：g ＝ 4.10 kN/M2可变荷载标准值：q ＝ 2.00 kN/M2计算跨度Lx = 5400 mm；计算跨度Ly = 4225 mm板厚H = 120 mm；砼强度等级：C30；钢筋强度等级：HRB4003、计算方法：弹性算法。
4、泊松比：μ＝1/5.二、计算结果：平行于Lx 方向的跨中弯矩MxMx =(0.02206+0.03255/5)×(1.20× 4.1+1.40× 1.0)× 4.22 = 3.22kN·M 考虑活载不利布置跨中X向应增加的弯矩：Mxa =(0.03283+0.05809/5)×(1.4× 1.0)× 4.22 = 1.11kN·MMx= 3.22 + 1.11 = 4.33kN·MAsx= 257.92mm2，实配8@200 (As ＝279.mm2)ρmin ＝0.215% ，ρ ＝0.233%平行于Ly 方向的跨中弯矩MyMy =(0.03255+0.02206/5)×(1.20× 4.1+1.40× 1.0)× 4.22= 4.17kN·M 考虑活载不利布置跨中Y向应增加的弯矩：Mya =(0.05809+0.03283/5)×(1.4× 1.0)× 4.22 = 1.62kN·MMy= 4.17 + 1.62 = 5.79kN·MAsy= 257.92mm2，实配8@200 (As ＝279.mm2)ρmin ＝0.215% ，ρ ＝0.233%沿Lx 方向的支座弯矩Mx'Mx' =0.07144×(1.20× 4.1+1.40× 2.0)× 4.22 = 9.85kN·MAsx'= 340.29mm2，实配8@200 (As ＝279.mm2)ρmin ＝0.215% ，ρ ＝0.233%沿Ly 方向的支座弯矩My'My' =0.07939×(1.20× 4.1+1.40× 2.0)× 4.22 = 10.94kN·MAsy'= 379.79mm2，实配 8@150 (As ＝335mm2)ρmin ＝0.215% ，ρ ＝0.279%③板D一、基本资料：1、边界条件（左端/下端/右端/上端）：铰支/铰支/固定/固定/2、荷载：永久荷载标准值：g ＝ 4.10 kN/M2可变荷载标准值：q ＝ 2.00 kN/M2计算跨度Lx = 5400 mm；计算跨度Ly = 4225 mm板厚H = 120 mm；砼强度等级：C30；钢筋强度等级：HRB4003、计算方法：弹性算法。
4、泊松比：μ＝1/5.二、计算结果：平行于Lx 方向的跨中弯矩MxMx =(0.02140+0.03728/5)×(1.20× 4.1+1.40× 1.0)× 4.22 = 3.25kN·M 考虑活载不利布置跨中X向应增加的弯矩：Mxa =(0.03283+0.05809/5)×(1.4× 1.0)× 4.22 = 1.11kN·MMx= 3.25 + 1.11 = 4.37kN·MAsx= 257.92mm2，实配8@200 (As ＝279.mm2)ρmin ＝0.215% ，ρ ＝0.233%平行于Ly 方向的跨中弯矩MyMy =(0.03728+0.02140/5)×(1.20× 4.1+1.40× 1.0)× 4.22= 4.69kN·M 考虑活载不利布置跨中Y向应增加的弯矩：Mya =(0.05809+0.03283/5)×(1.4× 1.0)× 4.22 = 1.62kN·MMy= 4.69 + 1.62 = 6.30kN·MAsy= 257.92mm2，实配8@200 (As ＝279.mm2)ρmin ＝0.215% ，ρ ＝0.233%沿Lx 方向的支座弯矩Mx'Mx' =0.07520×(1.20× 4.1+1.40× 2.0)× 4.22 = 10.36kN·MAsx'= 358.94mm2，实配8@200 (As ＝279.mm2, )ρmin ＝0.215% ，ρ ＝0.233%沿Ly 方向的支座弯矩My'My' =0.09016×(1.20× 4.1+1.40× 2.0)× 4.22 = 12.42kN·MAsy'= 433.83mm2，实配 8@150 (As ＝335.mm2, )ρmin ＝0.215% ，ρ ＝0.279%④板E一、基本资料：1、边界条件（左端/下端/右端/上端）：铰支/固定/固定/固定/2、荷载：永久荷载标准值：g ＝ 4.10 kN/M2可变荷载标准值：q ＝ 2.00 kN/M2计算跨度Lx = 5400 mm；计算跨度Ly = 4225 mm板厚H = 120 mm；砼强度等级：C30；钢筋强度等级：HRB4003、计算方法：弹性算法。
