列管式换热器的设计
列管式换热器设计步骤
列管式换热器设计步骤1.确定换热要求：首先确定需要处理的流体类型、温度、流量和所需的换热效率。
这些参数将指导后续设计过程。
2.选择适当的管壳材料：根据流体的特性和工作温度范围，选择合适的材料来制造管壳，确保其耐腐蚀性和耐高温性。
3.确定热负荷和传热系数：计算需要传递的热负荷，并根据传热系数的公式计算出换热器所需的传热面积。
4.确定流体模式和换热方式：根据流体的性质和流量，确定流体在换热器中的流动模式（并行流、逆流或交叉流）。
此外，还需要确定热量传递的方式（对流、辐射或对流辐射耦合）。
5.确定管束布局：根据热负荷和流体流量，确定管束的布局和排列方式。
典型的布局包括单排管束、多排管束、螺旋管束等。
6.计算管壳侧传热系数：根据流体模式和管壳的几何形状，通过经验公式或计算方法计算出管壳侧的传热系数。
7.设计管束：根据换热器的尺寸和传热面积，设计合适的管束。
这涉及到确定管道的直径、长度和布局，以及管板的尺寸和孔眼的布置。
8.选择适当的传热介质：根据流体类型和工况要求，选择合适的传热介质，例如水、蒸汽、空气或其他流体。
根据传热介质的性质，确定其流速和温度范围。
9.设计支承和固定方式：确定适当的支承和固定方式，以确保换热器的稳定性和可靠性。
这包括支架的设计、支柱的安装和管束的固定方法。
10.进行热力学分析：通过进行热力学分析，确定换热过程中的压力损失和流体流速。
这将有助于确定流体的流动行为和整个热交换系统的性能。
11.进行结构强度分析：进行结构强度分析，确保换热器能够承受压力和温度的影响，并满足相关的安全标准和规范。
12.完善设计并制作图纸：根据上述步骤和计算结果，对列管式换热器的设计进行改进和完善，并制作相应的图纸和技术文件。
13.进行设备加工和制造：根据设计图纸，进行设备的加工和制造。
这包括制作管子、管板、支管、支撑件等组件，并对其进行加工和组装。
14.进行设备安装与调试：将制造好的换热器安装到系统中，并进行相关的调试和测试，以确保其正常运行。
列管式换热器的设计与计算

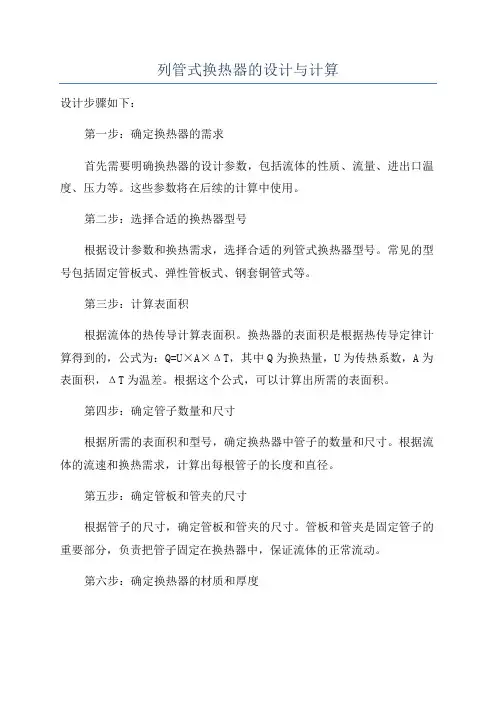

列管式换热器的设计与计算设计步骤如下：第一步：确定换热器的需求首先需要明确换热器的设计参数，包括流体的性质、流量、进出口温度、压力等。
这些参数将在后续的计算中使用。
第二步：选择合适的换热器型号根据设计参数和换热需求，选择合适的列管式换热器型号。
常见的型号包括固定管板式、弹性管板式、钢套铜管式等。
第三步：计算表面积根据流体的热传导计算表面积。
换热器的表面积是根据热传导定律计算得到的，公式为：Q=U×A×ΔT，其中Q为换热量，U为传热系数，A为表面积，ΔT为温差。
根据这个公式，可以计算出所需的表面积。
第四步：确定管子数量和尺寸根据所需的表面积和型号，确定换热器中管子的数量和尺寸。
根据流体的流速和换热需求，计算出每根管子的长度和直径。
第五步：确定管板和管夹的尺寸根据管子的尺寸，确定管板和管夹的尺寸。
管板和管夹是固定管子的重要部分，负责把管子固定在换热器中，保证流体的正常流动。
第六步：确定换热器的材质和厚度根据流体的性质和工作条件，确定换热器的材质和厚度。
常见的材质有不锈钢、碳钢、铜等。
通过计算流体的温度、压力和腐蚀性等参数，选择合适的材质和厚度。
第七步：校核换热器的强度对换热器的强度进行校核。
根据国家相关标准和规范，对换热器的强度进行计算和验证，确保其能够承受工作条件下的压力和温度。
第八步：制定施工方案和图纸根据设计结果，制定换热器的施工方案和详细图纸。
包括换热器的总体布置，管子的连接方式，焊接和安装步骤等。
上述是列管式换热器的设计步骤，下面将介绍列管式换热器的计算方法。
首先，需要计算流体的传热系数。
传热系数的计算包括对流传热系数和管内传热系数两部分。
对于对流传热系数，可以使用已有的经验公式或经验图表进行估算。
对于管内传热系数，可以使用流体的性质和流速等参数进行计算。
其次，根据传热系数和管子的尺寸，计算管子的传热面积。
管子的传热面积可以根据管子的长度和直径进行计算。
然后，根据热传导定律，计算换热器的传热量。
列管式换热器设计
列管式换热器设计列管式换热器是一种常见的换热设备，广泛应用于化工、石油、制药等行业中。
本文将从列管式换热器的设计原理、设计步骤和设计考虑因素三个方面进行详细介绍。
一、设计原理列管式换热器是通过管内的换热流体和管外的换热流体之间的换热传递来实现热量的传递。
它的基本原理是利用换热流体在管内和管外的对流，通过管壁的传导传热作用，使热量从高温流体传递给低温流体。
二、设计步骤1.确定换热器的使用条件：包括换热流体的性质、入口温度、出口温度等。
2.确定换热器的换热面积：根据换热流体的热负荷和传热系数来计算所需的换热面积。
3.选择管子的尺寸和材料：根据换热流体的性质和流量来选择合适的管子尺寸和材料。
4.确定管子的数量和布置方式：根据换热面积和换热流体的流量来确定管子的数量和布置方式，一般采用多行多列的方式。
5.设计管束的尺寸：根据换热面积和管子的数量来确定管束的尺寸，包括管束的直径、长度和布置方式等。
6.计算换热器的传热系数：根据换热面积、流体的性质和传热方式来计算换热器的传热系数。
7.计算换热器的压降：根据流体的流量、管束的阻力和流体的性质来计算换热器的压降。
8.进行换热器的热力学计算：包括换热器的热力学效率、有效传热面积和温差效益等。
三、设计考虑因素1.热负荷：根据换热流体的热负荷来确定换热器的换热面积和管子的数量。
2.材料选择：根据换热流体的性质和工艺要求来选择合适的材料，包括管子的材料和管壳的材料。
3.温度差：根据换热流体的温度差来确定管束的数量和换热器的传热系数。
4.流体压降：根据流体的流量和管束的阻力来计算换热器的压降，并确定合适的管束布置方式和管束的尺寸。
5.清洗和维护：考虑到换热器的清洗和维护，要选择易于清洗和维护的结构设计。
综上所述，列管式换热器的设计是一个复杂的工程，需要考虑多个因素。
设计者需要根据具体的使用条件和要求来确定换热器的换热面积、管子的尺寸和材料、管束的数量和布置方式等。
同时，还需要计算换热器的传热系数、压降和热力学参数等。
列管式换热器的设计

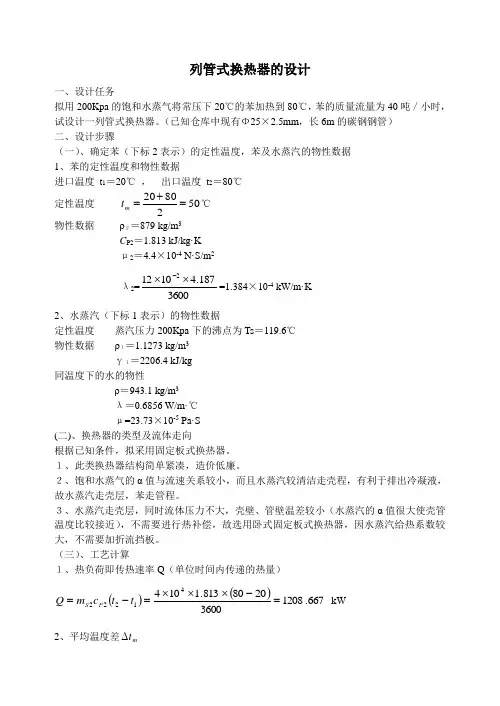

物性数据ρ２＝879 kg/m3
CP2＝1.813 kJ/kg·K
μ2＝4.4×10-4N·S/m2
λ2= =1.384×10-4kW/m·K
2、水蒸汽（下标1表示）的物性数据
定性温度 蒸汽压力200Kpa下的沸点为Ts＝119.6℃
物性数据ρ１＝1.1273 kg/m3
γ１＝2206.4 kJ/kg
蒸汽体积流量V＝Gν＝0.564×0.903＝0.510 m3/s
取蒸汽流速u’＝20 m/s
＝0.180m＝180mm
选用无缝热轧钢管（YB231-64）Φ194×6mm，长200mm。
3、冷凝水排出口
选用水煤气管 即Φ42.25×3.25mm，长100mm。
（七）、校核流体压力降
1、管程总压力降
1、列管式换热器是目前化工生产中应用最广泛的一种换热器，它的结构简单、坚固、容易制造、材料范围广泛，处理能力可以很大，适应性强。但在传热效率、设备紧凑性、单位传热面积的金属消耗量等方面还稍次于其他板式换热器。此次设计所采用的固定管板式换热器是其中最简单的一种。
2、由于水蒸汽的对流传热系数比苯侧的对流传热系数大得多，根据壁温总是趋近于对流传热系数较大的一侧流体的温度实际情况，壁温与流体温度相差无几，因此本次设计不采用热补偿装置。
实际管数n＝NT－NTb－n3＝169－23＝146根，每程73根排列管
实际流速
m/s
与初假设苯的流速u’2=0.55m/s相近，可行。
3、换热器长径比
符合要求（ ）
（五）、校核计算
1、校核总传热系数K值
（1）管内对流传热系数α2
W/m2·℃
（2）管外对流传热系数α1
式中：n为水平管束垂直列上的管数，n＝7；
列管式换热器设计
列管式换热器设计化工学院化学工程与工艺专业1080720202孟冲二．确定设计方案1．选择换热器的类型热流体进口温度T1=90℃，出口温度T2=40℃；冷流体进口温度t1=20℃，估算出口温度t2=26℃；该换热器用循环冷却水冷却，冬季操作时，其进口温度会降低，考虑到这一因素，估计该换热器的管壁温度和壳体温度之差较大，因此选用浮头式换热器。
2．管程安排气体走管程，冷却水走壳程，壳程装有弓形折流板。
三．确定物性数据定性温度：对于一般气体和水等低黏度流体，其定性温度可取流体进出口温度的平均值。
故管程气体的定性温度为T=（90+40）/2=65℃壳程流体的定性温度为t=（20+26）/2 =23℃已知气体在65℃下的有关物性数据：密度ρ1=10.31㎏/m³定压比热容C p,1=1.009 kJ/(㎏·℃)导热系数λ1 =2.935×10﹣5KW/(m·℃)粘度 µ1=2.035×10-5 Pa ·s 循环水在25℃ 下的物性数据：密度 ρ0=997.81 ㎏/m ³定压比热容 C p,0=4.182 kJ/(㎏·℃)导热系数 λ0 =0.615W/(m ·℃)粘度 µ0=7.91×10-4 Pa ·s 四．估算传热面积1．热流量Q = q m,1 C p,1 (T1-T2) = 3×1.009 ×103 ×(90-40)=1.51×105 W2.冷却水的用量s kg t t c Q q p m /02.6)2026(10182.41051.1)(35120,0,=-⨯⨯⨯=-= 3.平均温度差 (先按照纯逆流计算)41.3620403090ln )2040()3090(ln 2121=-----=∆∆∆-∆=∆t t t t t m 逆℃ 520304090t -t T -T R 1221=--== 14.020902030t P 1112=--=--=t T t 查图4-25 温度校正系数 ψ=0.93 >0.8 可行。
列管式换热器的工艺设计
列管式换热器的工艺设计1. 选择合适的管束布置方式。
常见的管束布置方式有并列布置、交叉布置、三角形布置等。
不同的布置方式会影响换热器的传热效率和压降。
在设计中需要根据具体的工艺要求和流体性质选择合适的管束布置方式。
2. 确定换热器的传热面积。
传热面积是影响换热器传热效果的重要参数。
在工艺设计中需要根据需要传热的热负荷和流体的性质确定合适的传热面积，从而实现换热效果的最优化。
3. 确定换热介质的流体参数。
在工艺设计中需要考虑换热介质的流体参数，包括流体的流速、流量、温度、压力等。
这些参数将影响换热器的设计工况和传热效果。
4. 确定换热器材质和结构。
对于换热介质具有腐蚀性的情况，需要选择耐腐蚀的材质，如不锈钢、合金钢等。
同时还需考虑换热器的结构设计，包括管束的支撑、固定、热胀冷缩等问题。
5. 考虑换热器的清洗和维护问题。
在工艺设计中需要考虑换热器的清洗和维护问题，包括布置清洗口、维护通道等，以便于日常的维护和保养。
综上所述，列管式换热器的工艺设计需要考虑多个方面的因素，涉及流体力学、传热学、材料科学等多个领域的知识。
只有综合考虑这些因素，才能实现换热器的高效、可靠和经济运行。
列管式换热器是一种重要的传热设备，其设计涉及多个方面的工程和科学原理。
在工艺设计中，除了考虑传热面积、布置方式、介质参数、材质和结构等方面，还需要考虑换热器的热损失、压降、噪声和振动等问题。
这些因素都对换热器的正常运行和性能有重要影响，因此在工艺设计中需要进行充分考虑。
首先，要合理设计换热器的传热面积。
传热面积是换热器的关键设计参数，直接影响着换热器的传热效果。
如果传热面积过小，会造成传热不足，影响换热效率；而如果传热面积过大，会增加设备成本和占地面积。
因此，在工艺设计中需要根据具体的工艺要求和传热性能，合理确定换热器的传热面积。
其次，布置方式的选择对换热器的传热效果和压降有重要影响。
不同的布置方式会影响介质在管束中的流动状态，从而影响换热器的传热效果和压降。
列管式换热器设计方案和选用
列管式换热器设计方案和选用设计方案和选用列管式换热器导论：设计方案：1.确定换热器的工作条件：在进行列管式换热器的设计时，首先需要确定换热器的工作条件，包括工作介质的流量、温度、压力等参数。
这些参数将对换热器的尺寸和换热效率等性能产生影响。
2.选择合适的管束类型：列管式换热器一般由多个管子组成的管束和螺纹固定在两个壳体上的结构组成，因此需要选择合适的管束类型。
常用的管束类型有单管、单排管束、多排管束、隔室管束等。
选择合适的管束类型可以提高换热效率，并满足不同的换热要求。
3.确定换热面积和管束长度：换热器的性能主要取决于换热面积和管束长度。
根据工作条件和换热要求，确定合适的换热面积和管束长度。
一般来说，换热面积越大，换热效果越好，但是也会增加成本和体积。
4.确定流体流动方式和传热方式：列管式换热器的流体流动方式包括顺流、逆流和交叉流等，传热方式包括对流传热和辐射传热等。
根据换热要求和经济性，选择合适的流动方式和传热方式。
5.确定壳程流动分配方式：壳程流动分配方式包括平行流动和逆流动等。
在设计中，需要根据换热要求和经济性选择合适的流动分配方式。
选用：1.根据工艺要求选择合适的材料：列管式换热器的材料对于其耐用性和可靠性有着重要影响。
根据介质的性质和工艺要求，选择合适的材料，如不锈钢、碳钢、铜等。
2.确定换热器的维护和清洗方式：列管式换热器由于结构复杂，清洗和维护较为困难。
因此，在选用时需要考虑清洗和维护的方便性，选择易于清洗和维护的设计。
3.考虑能量利用率和经济性：在选用列管式换热器时，还需要考虑能量利用率和经济性。
换热器的能量利用率越高，所需热交换面积就越小，经济性就越好。
因此，选择高效能量利用的换热器是非常重要的。
4.参考其他用户的反馈和评价：在选用列管式换热器时，可以参考其他用户对于不同品牌和型号的反馈和评价。
这些反馈和评价可以提供有关换热器性能和可靠性的宝贵信息。
总结：列管式换热器的设计方案和选用需要考虑多个因素，包括工作条件、管束类型、换热面积、管束长度、流体流动方式、传热方式、壳程流动分配方式、材料选择、维护和清洗方式以及能量利用率和经济性等。
列管式换热器设计总结
列管式换热器设计总结
列管式换热器是一种常用于工业领域的换热设备，主要用于液体与气体或液体之间的热交换。
在列管式换热器的设计过程中，需要考虑以下几个方面：
1. 热负荷计算：根据换热器需要处理的流体量及其温度、压力等参数，确定热负荷，以此为基础进行换热器的设计。
2. 材料选择：根据液体和气体之间的化学反应和腐蚀性，选择合适的材料，如碳钢、不锈钢、铜等。
3. 管束布置与设计：根据热负荷算出的传热面积和传热系数，确定管束数量和直径，以及管间距和管子的排列方式等。
4. 精确的流体流动分析：通过CFD 等流体力学分析工具，对流体在管道中的流动进行模拟和分析，为换热器的设计提供精确的数据。
5. 热损失计算及防护设计：考虑到换热器的使用环境和工艺要求，对热损失进行计算，并设计合适的绝热措施，以确保整个换热系统的高效运行。
6. 设计方案优化和成本控制：在换热器设计过程中，需要不断对设计方案进行优化，以达到最佳性能和最小成本的目标。
综上所述，列管式换热器的设计需要考虑多个方面，并进行精细的计算和分析，以保证其高效、稳定和可靠的运行。
化工原理课程设计列管式换热器
化工原理课程设计列管式换热器化工原理课程设计是化学工程学科的重要环节，其设计的目的是让学生在理论基础知识的基础上，能够熟练掌握工业化学反应装置和过程的设计方法，并能灵活运用各种装置和工艺条件来实现设备的最优化。
其中列管式换热器是常用于化工生产过程中的一种重要装置，本文将对其进行详细介绍。
一、列管式换热器的结构与原理列管式换热器是通过管壳型构造，由许多纵向的管子构成，管子两侧通过流体工质进行换热。
其主要结构包括壳体、管板、管束、进出口法兰等部分。
换热原理是将热量从高温的流体传给低温的流体，实现两种流体之间的热量交换。
二、列管式换热器的特点和应用列管式换热器具有结构简单、换热效率高、应用范围广、容易清洗维修等特点。
其在化工生产中广泛应用于热回收、冷却、加热等方面，如在石油、化工、冶金、食品、制药、造纸等行业的反应过程中都有重要的应用。
三、列管式换热器的设计方法在设计列管式换热器时，主要需考虑的参数有流体介质、流量、温度、压力等等，其中最核心的是确定热量传递系数与压降。
常用的设计方法有总热传系数法、等效径法、NTU法等。
其中总热传系数法是最常用的方法，其计算的公式为：1/U = 1/hi + Δx/k + Δy/ho其中U为总热传系数，hi、ho分别为热传分界面内的内、外热传系数，k为扩散系数（介质传热系数），Δx、Δy为介质的平均厚度与壁层厚度。
在设计时应根据具体情况选用合适的计算方法。
四、列管式换热器的操作和维护在使用列管式换热器时，应注意清洗维护工作。
由于该装置的结构特殊，应定期进行化学清洗，以避免沉积物和腐蚀物堵塞换热器内壁。
同时还应注意防止介质的过于浓缩，以免产生结晶、沉积、腐蚀等情况。
综上所述，列管式换热器是化工生产中不可缺少的一种装置，其结构特殊、应用范围广泛、换热效率高，并且容易维护操作，是值得研究和推广的一种装置。
在化工原理的课程设计中，学生能够通过对列管式换热器的深入理解和设计方案的完善，培养出创新思维和实际操作能力，为将来化工行业的发展奠定坚实的基础。
列管式换热器设计
列管式换热器设计列管式换热器设计⼀、概述1.概述与设计⽅案简介1.1换热器在不同温度的流体间传递热能的装置称为热交换器，简称为换热器。
在换热器中⾄少要有两种温度不同的流体，⼀种流体温度较⾼，放出热量；另⼀种流体则温度较低，吸收热量。
在⼯程实践中有时也会存在两种以上流体参加换热的换热器，但它的基本原理与上述情形并⽆本质上的差别。
换热器是化学⼯业、⽯油⼯业及其它⼀些⾏业中⼴泛使⽤的热量交换设备，它不仅可以单独作为加热器、冷却器等使⽤，⽽且是⼀些化⼯单元操作的重要附属设备，因此在化⼯⽣产中占有重要地位。
由于⽣产中的换热⽬的不同，换热器的类型很多，不同类型的换热器各有优缺点，性能各异。
特别是随着化⼯⼯艺的不断发展，新型换热器不断出现。
在换热器设计中，⾸先应根据⼯艺要求选择适⽤的类型然后计算换热所需传热⾯积，并确定换热器的结构尺⼨。
虽然列管式换热器在传热效率、紧凑性和⾦属耗量等⽅⾯不及某些新型换热器，但它具有结构简单、坚固耐⽤、适应性强、制造材料⼴泛等独特的优点，因⽽在换热设备中仍占有重要的地位。
特别是在⾼温、⾼压和⼤型换热设备中仍占绝对优势。
1.2列管式换热器的选择列管式换热器的应⽤已有很悠久的历史，在化⼯⽣产中主要作为加热（冷却）器，冷凝器、蒸发器和再沸器使⽤。
现在，它被当作⼀种传统的标准换热设备在很多⼯业部门中⼤量使⽤，尤其在⽯油、化⼯、能源设备等部门所使⽤的换热设备中，列管式换热器仍处于主导地位。
按材质分为碳钢列管换热器，不锈钢列管换热器和碳钢与不锈钢混合列管换热器三种。
按结构分为单管程、双管程和多管程，传热⾯积1～500m2。
列管式换热器按结构特点，主要分为以下四种：①固定管板式换热器；②浮头式换热器；③U形管式换热器；④填料函式换热器。
列管换热器主要特点：1．耐腐蚀性：聚丙烯具有优良的耐化学品性，对于⽆机化合物，不论酸，碱、盐溶液，除强氧化性物料外，⼏乎直到100℃都对其⽆破坏作⽤，对⼏乎所有溶剂在室温下均不溶解，⼀般烷、径、醇、酚、醛、酮类等介质上均可使⽤。
列管式换热器-课程设计
列管式换热器-课程设计一、概述列管式换热器是一种将多个平行管道嵌入到圆柱形壳体中、同时将流体分别流过内、外两侧实现热量传递的设备。
本次课程设计将要探讨的是该设备的设计过程。
二、设计过程1. 确定设计参数设计前需要先确定所需的设计参数，如换热器的设计热负荷、流量、压力等，这些参数将决定换热器的尺寸和布局，为后续设计提供基础。
2. 换热器类型选择根据设计参数、使用场景、材料成本等因素选择适合的换热器类型，如单相流、双相流、冷凝器、蒸发器等。
3. 确定材料和尺寸选择适合的材料和尺寸以满足设计参数，同时考虑生产和运输的成本和实际情况。
4. 确定管束参数确定管束长度、管束密度、管道直径和布局等参数，保证管束的压力和流速符合设计要求，并达到最佳热传导效果。
5. 热传导计算进行热传导计算，以确定管束长度和直径，根据流动状态和温度场计算出换热系数、平均温差和热效率等参数。
6. 设计壳体结构设计壳体的结构和尺寸，确定支撑方式和绝热方式，同时考虑安全和易于维护的因素。
7. 流体力学分析进行流体力学分析，确定流体在管道中的流动状态，以保证衬里的材料和厚度设计得足够坚固，以避免漏泄和磨损。
8. 设计精度分析进行精度分析和优化，以确定设备的运行效率和稳定性，并满足设计和生产的要求。
9. 制造和安装根据设计图纸制造和安装换热器，并进行预试运行和调试，最终达到设计要求。
三、总结以上是列管式换热器的设计过程，该过程需要深入掌握流体力学、热传导学、结构力学等知识，同时也需要掌握计算机辅助设计软件的使用，以提高效率和质量。
设计合理的列管式换热器能够提高生产效率，降低能耗，并为工业生产的可持续发展提供支持。
列管式换热器的设计
列管式换热器的设计首先，列管式换热器的设计需要考虑所要处理的流体特性。
这包括流体的物性参数（如密度，粘度，热容量等）以及流体的腐蚀性和腐蚀程度。
根据流体的特性，设计人员可以选择合适的材料来制造换热器，以确保其能够承受流体的作用。
其次，设计人员需要考虑换热器的换热面积。
换热面积是决定换热器传热效率的重要因素。
对于需要大量传热的应用，设计人员可以采用多个并联的换热管束来增加换热面积。
此外，通过增加流体的流速，也可以增加换热面积。
第三，设计人员需要考虑流体的流动方式。
列管式换热器有两种基本的流动方式：并流和逆流。
在并流方式下，热量从一个流体传递到另一个流体，两种流体在整个换热过程中保持相同的流动方向。
而在逆流方式下，两种流体在换热器中相向而流。
逆流方式通常具有更高的换热效率，但并流方式在一些情况下也可以获得更好的效果。
另外，设计人员还需要考虑换热器的结构设计。
列管式换热器通常由一个或多个垂直安装的管束和一个水平放置的壳体组成。
设计人员需要确定管束和壳体的尺寸和布局，以确保流体可以在换热器中流动，并且能够实现足够的传热。
此外，列管式换热器的设计还需要考虑管束的支撑和固定，以及防止管道堵塞和泄漏的措施。
设计人员还需要考虑换热器的安全性，包括防止爆炸和压力过高的措施。
最后，设计人员还需要考虑列管式换热器的清洁和维护。
由于换热器内部易积聚污垢，因此需要定期清洗和维护以确保其正常运行。
设计人员可以考虑在换热器内部设置清洗装置，以便进行清洗和维护。
综上所述，列管式换热器的设计需要综合考虑多个因素，包括流体特性、换热面积、流动方式、结构设计、安全性等。
只有在考虑到这些因素的前提下，设计人员才能设计出高效、可靠且安全的列管式换热器。
列管式换热器的机械设计
列管式换热器的机械设计列管式换热器（Shell and Tube Heat Exchanger，简称STHE）是一种常见的换热设备，广泛应用于工业生产中的加热和冷却过程中。
本文将从机械设计的角度，详细介绍STHE的设计要点和过程。
首先，STHE的机械设计需要考虑以下几个方面：1.强度计算：列管式换热器承受有一定压力的流体介质，因此设计时需要进行强度计算。
首先，需要知道换热器的最大工作压力和温度，这取决于具体的工艺要求。
然后，根据材料的强度特性，进行应力和变形的计算，确定合适的壳体和管子的尺寸，以满足工作条件下的安全要求。
2.流体动力学：为了提高换热效率，流体在壳体和管子之间需要保持一定的流速和流动方式。
应根据具体的换热需求，选择合适的流体速度和流型，以确保流体能够充分接触和传热。
此外，还需要考虑流体的流动阻力，根据流速和壳体内部结构计算阻力损失，确保换热器的正常运行。
3.材料选择：根据流体介质的性质和工作条件，选择合适的材料用于制造壳体和管子。
常见的材料有不锈钢、碳钢、铜合金等。
在选择材料时，需要考虑材料的耐腐蚀性、强度特性和可焊性等因素。
同时，还需要根据具体的工艺要求，选择合适的密封材料，确保换热器的安全可靠。
4.定位布局：根据现场的空间条件和工艺要求，设计合理的定位布局是机械设计中的重要环节。
需要确保换热器可以方便地进行安装、维修和清洗。
此外，还需要考虑换热器与其他设备的衔接方式和管道布置，以确保流体的传输顺畅和效率高。
5.热力学性能：在热力学设计中，需要考虑每种流体传热过程的特点，如对流传热、传导传热和辐射传热等。
根据具体的换热需求，选择合适的流速、管道直径和换热面积，以实现给定的传热效果。
此外，还需要进行优化设计，以提高换热器的换热效率和节能性能。
以上是列管式换热器的机械设计的主要要点，下面将介绍设计的具体过程。
1.确定换热器的工作条件和要求，包括温度、压力、流量等参数。
2.根据工作条件，选择合适的材料用于制造壳体和管子。
列管式换热器课程设计
列管式换热器 课程设计一、课程目标知识目标：1. 让学生掌握列管式换热器的基本结构和工作原理，理解换热过程中的热量传递机制。
2. 使学生了解列管式换热器的类型、特点及应用场景，能够区分不同类型的换热器。
3. 引导学生掌握换热器设计的基本原则和步骤，学会运用相关公式计算换热器的传热系数和换热面积。
技能目标：1. 培养学生运用所学知识分析实际换热问题，具备解决换热器设计问题的能力。
2. 提高学生运用计算工具（如Excel、计算器等）进行换热器相关计算的速度和准确性。
3. 培养学生团队合作意识，提高沟通与协作能力，通过小组讨论、汇报等形式，共同完成换热器设计任务。
情感态度价值观目标：1. 培养学生对换热器设计及工程应用的兴趣，激发创新意识和探索精神。
2. 引导学生关注换热器在能源、环保等领域的重要性，培养节能环保意识和社会责任感。
3. 培养学生严谨、踏实的科学态度，养成认真负责的工作作风。
本课程针对高年级学生，结合学科特点和教学要求，将目标分解为具体的学习成果。
课程注重理论与实践相结合，以实际工程案例为载体，引导学生通过自主学习、小组合作等方式，掌握换热器设计的基本知识和技能。
在教学过程中，关注学生的个体差异，鼓励提问和讨论，以提高学生的思维能力和解决问题的能力。
通过本课程的学习，使学生能够具备独立设计换热器的能力，为未来从事相关工作打下坚实基础。
二、教学内容1. 列管式换热器的基本概念：介绍换热器的作用、分类及其在工业中的应用。
教材章节：第二章 换热器的基本概念与分类2. 列管式换热器的工作原理：讲解列管式换热器中的热量传递过程，包括对流传热和导热。
教材章节：第三章 列管式换热器的工作原理与热量传递3. 列管式换热器的设计原则与步骤：阐述换热器设计的基本原则，介绍设计步骤及注意事项。
教材章节：第四章 列管式换热器的设计原则与步骤4. 列管式换热器传热系数的计算：分析影响换热器传热系数的因素，介绍相关计算公式。
列管式换热器的设计书
目录1.设计方案 (1)2.衡算 (1)2.1确定设计方案 (1)2.1.1选择换热器类型 (1)2.1.2管程安排 (1)2.1.3流体流速的安排 (2)2.2确定物性数据 (2)2.3估算传热面积 (2)2.3.1冷流量 (2)2.3.2热负荷 (2)2.3.3热废水用量 (2)2.3.4平均传热温差 (2)2.3.5初算传热面积 (3)2.4换热器工艺结构尺寸 (3)2.4.1管径和管内流速 (3)2.4.2传热管长 (4)2.4.3平均传热温差校正及壳程数 (4)2.4.4传热管排列和分程方法 (5)2.4.5壳体直径 (5)2.4.6折流板 (5)2.4.7接管 (5)3.换热器衡核算 (6)3.1传热面积校核 (6)3.1.1管程传热膜系数 (6)3.1.2壳程传热膜系数 (6)3.1.3总传热系数 (7)3.1.4传热面积校核 (7)3.2换热器内压降的核算 (8)3.2.1管程阻力 (8)3.2.2壳程阻力 (8)4.设备选型 (9)4.1换热管 (9)4.1.1换热管规格的选择 (9)4.1.2管子排列方式的选择 (9)4.2折流挡板 (9)4.3材料选用 (10)5.附录及图纸 (11)6.总结 (12)7.参考文献 (12)1.设计方案设计条件：反应器的工业污水经与进料物流换热后，用循环冷却水将其从112℃进一步冷却至70℃之后，进入吸收塔吸收其中的可溶组分。
已知液体的流量为6m 3·h -1,循环水的入口温度为38℃,出口温度为75℃,要求设计一台列管式换热器，完成该生产任务。
已知工业废水在112～70℃下的有关物性数据如下：密度330.987010/kg m ×，定压比热容()℃⋅kg kJ /1885.2，热导率℃⋅⋅−11755.0m W ，粘度s Pa ⋅×3103891.0．2.衡算2.1确定设计方案2.1.1选择换热器类型两流体温的变化情况：热流体进口温度112℃，出口温度70℃；冷流体进口温度38℃，出口温度为75℃；管束可以抽出，以方便清洗馆、可以用于结垢比较严重的场合；可用于管程易腐蚀场合。
化工原理课程设计列管式换热器
可用旳场合:
1)管程走清洁流体;
2)管程压力尤其高;
3)管壳程金属温差很大,固定管板换热器连设置膨胀节都无法 满足要求旳场合.
2、流动空间旳选择
3、流速旳拟定
4、流动方式旳选择
除逆流和并流之外，在列管式换热器中冷、 热流体还能够作多种多管程多壳程旳复杂 流动。当流量一定时，管程或壳程越多， 表面传热系数越大，对传热过程越有利。 但是，采用多管程或多壳程必造成流体阻 力损失，即输送流体旳动力费用增长。所 以，在决定换热器旳程数时，需权衡传热 和流体输送两方面旳损失。
5、流体出口温度旳拟定
若换热器中冷、热流体旳温度都由工艺条件所要求，则不存在 拟定流体两端温度旳问题。若其中一流体仅已知进口温度，则 出口温度应由设计者来拟定。例如用冷水冷却一热流体，冷水 旳进口温度可根据本地旳气温条件作出估计，而其出口温度则 可根据经济核实来拟定：为了节省冷水量，可使出口温度提升 某些，但是传热面积就需要增长；为了减小传热面积，则需要 增长冷水量。两者是相互矛盾旳。一般来说，水源丰富旳地域 选用较小旳温差，缺水地域选用较大旳温差。但是，工业冷却 用水旳出口温度一般不宜高于45℃，因为工业用水中所含旳部 分盐类（如CaCO3、CaSO4、 MgCO3和MgSO4等）旳溶解度 随温度升高而减小，如出口温度过高，盐类析出，将形成传热 性能很差旳污垢，而使传热过程恶化。假如是用加热介质加热 冷流体，可按一样旳原则选择加热介质旳出口温度。
取管长应根据出厂旳钢管长度合理截用。 我国生产系列原则中管长有1.5m，2m， 3m，4.5m，6m和9m六种，其中以3m和 6m更为普遍。同步，管子旳长度又应与管 径相适应，一般管长与管径之比，即L/D约 为4～6

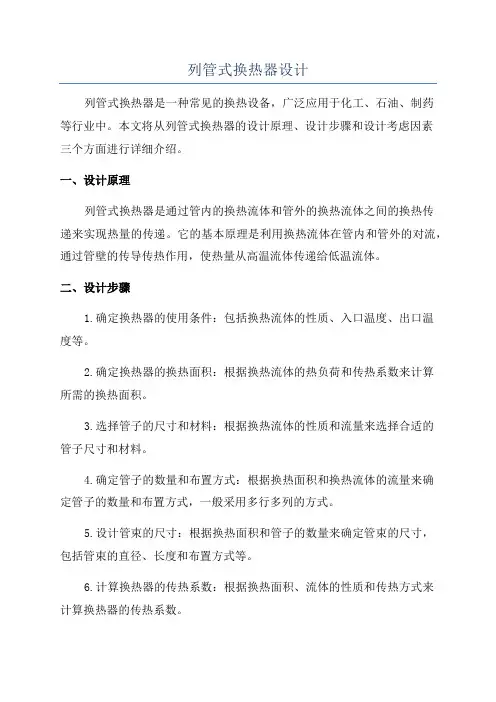

列管式换热器设计
第一章 列管式换热器的设计1.1概述列管式换热器是一种较早发展起来的型式，设计资料和数据比较完善，目前在许多国家中已有系列化标准。
列管式换热器在换热效率，紧凑性和金属消耗量等方面不及其他新型换热器，但是它具有结构牢固，适应性大 ，材料范围广泛等独特优点，因而在各种换热器的竞争发展中得以继续应用下去。
目前仍是化工、石油和石油化工中换热器的主要类型，在高温高压和大型换热器中，仍占绝对优势。
例如在炼油厂中作为加热或冷却用的换热器、蒸馏操作中蒸馏釜（或再沸器）和冷凝器、化工厂中蒸发设备的加热室等，大都采用列管式换热器[3]。
1.2列管换热器型式的选择列管式换热器种类很多，目前广泛使用的按其温度差补偿结构来分，主要有以下几种：（1）固定管板式换热器：这类换热器的结构比较简单、紧凑，造价便宜，但管外不能机械清洗。
此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。
通常在管外装置一系列垂直于管束的挡板。
同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。
因此，当管壁与壳壁温度相差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以致管子扭弯或使管子从管板上松脱，甚至毁坏整个换热器。
为了克服温差应力必须有温度补偿装置，一般在管壁与壳壁温度相差50℃以上时，为安全起见，换热器应有温差补偿装置。
（2）浮头换热器：换热器的一块管板用法兰与外壳相连接，另一块管板不与外壳连接，以便管子受热或冷却时可以自由伸缩，但在这块管板上来连接有一个顶盖，称之为“浮头”，所以这种换热器叫做浮头式换热器。
这种型式的优点为：管束可以拉出，以便清洗；管束的膨胀不受壳体的约束，因而当两种换热介质的温差大时，不会因管束与壳体的热膨胀量的不同而产生温差应力。
其缺点为结构复杂，造价高。
（3）填料函式换热器：这类换热器管束一端可以自由膨胀，结构与比浮头式简单，造价也比浮头式低。
但壳程内介质有外漏的可能，壳程终不应处理易挥发、易爆、易燃和有毒的介质。
列管式换热器的工艺设计

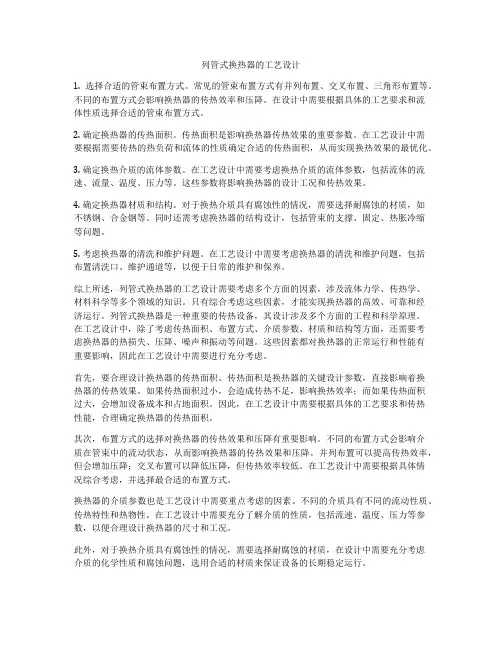

列管式换热器的工艺设计1. 引言列管式换热器是一种常见的热交换设备，广泛应用于化工、石油、制药、食品等工业领域。
它通过管束内的介质与管束外的介质进行热传递，实现热能的转移。
本文将介绍列管式换热器的工艺设计方法，包括换热器的基本原理、设计参数的选择、传热面积的计算等内容。
2. 列管式换热器的基本原理列管式换热器由管束和壳体组成，其中管束是传热的主体。
流体在管内流动，在管外流动，通过管壁实现热量的传递。
主要有两种流体流动方式，即顺流和逆流。
顺流方式下，两种流体从同一端进入换热器，并在管束内沿同一方向流动。
逆流方式下，两种流体从两端分别进入换热器，并在管束内相向流动。
在具体的工艺设计中，要根据实际情况选择合适的流动方式。
3. 设计参数的选择在进行列管式换热器的工艺设计时，需要选择一些重要的设计参数，包括流体流速、流态、传热系数等。
下面将介绍如何选择这些参数。
3.1 流体流速流体流速是指流体在管内的流动速度。
流速的选择直接影响到换热器的传热效果和压降。
一般来说，流速过低会导致传热系数降低，流速过高又会增加压降和泵功耗。
因此，在设计中要综合考虑传热效果和能耗，选择合适的流速。
3.2 流态流态是指流体在管内的流动形式，一般分为层流和湍流两种。
层流流动时，流体的速度分布均匀，粘度主导着传热。
湍流流动时，流体速度不均匀，有较大的涡动和搅拌，传热效果较好。
在实际设计中，要根据流体的性质和工艺要求选择合适的流态。
一般来说，当雷诺数小于2100时，流态为层流；当雷诺数大于4000时，流态为湍流。
3.3 传热系数传热系数是反映热量传递效果的指标，它表示单位面积内的传热量与温度差之比。
传热系数的选择要考虑流体的性质、流速、流态等因素。
通常可以通过经验公式或实验数据来估计传热系数。
4. 传热面积的计算传热面积是指管束的内外表面积之和，它与传热效果直接相关。
在设计过程中，需要根据换热要求和已知参数来计算传热面积。
传热面积的计算方法有多种，常用的有“传热面积法”和“换热器综合传热系数法”。
列管式换热器课程设计(含有CAD格式流程图和换热器图)
检查并调整图纸中的线条、颜色、字体等细节，确保图纸清晰易读， 符合规范要求。
关键节点参数设置与调整
设备参数设置
根据换热器、泵等设备的性能参 数，设置相应的CAD图纸中的属 性，如设备尺寸、处理能力、扬 程等。
管道参数调整
根据工艺流程需求和管道设计规 范，调整管道的直径、壁厚、材 质等参数，确保管道系统的安全 性和经济性。
阀门与控制点设置
在关键位置设置阀门以控制物料 流动，并根据控制需求设置相应 的控制点，如温度传感器、压力 传感器等。
流程图在课程设计中的作用
明确工艺流程
通过流程图可以清晰地展示物料在换热器中的流动过程， 帮助学生理解工艺流程和设备的相互关系。
指导设备布局与管道设计
流程图可以作为设备布局和管道设计的依据，有助于优化 设备布局和减少管道长度，提高系统的效率。
方式和换热器图纸中的局部结构。
建议措施
03
加强CAD制图技能的训练，提高图纸的准确性和规范
性。
经验教训分享与未来展望
经验教训
在课程设计过程中，应注重团队协作，合理分配任务，及时沟通交流，确保设计进度和 质量。
未来展望
随着CAD技术的不断发展，应积极探索新的设计理念和方法，提高课程设计的创新性 和实用性。同时，鼓励学生参与实际工程项目，将理论知识与实践相结合，提升综合素
流程图绘制步骤及规范
确定流程图的类型和范围
根据课程设计需求，明确要绘制的流程图类型（如工艺流程图、控制 流程图等）和所涵盖的范围。
绘制主要设备和管道
使用CAD软件中的绘图工具，按照比例和规范要求，绘制出换热器、 泵、阀门等主要设备以及连接它们的管道。
添加流向箭头和标注
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工原理课程设计学院: 化学化工学院班级：姓名学号：指导教师：目录§一.列管式换热器1.1.列管式换热器简介1.2设计任务1.3.列管式换热器设计内容1.4.操作条件1.5.主要设备结构图§二.概述及设计要求2.1.换热器概述2.2.设计要求§三.设计条件及主要物理参数3.1. 初选换热器的类型3.2. 确定物性参数3.3.计算热流量及平均温差3.4 壳程结构与相关计算公式3.5 管程安排(流动空间的选择)及流速确定 3.6计算传热系数k3.7计算传热面积§四.工艺设计计算§五.换热器核算§六.设计结果汇总§七.设计评述§八.工艺流程图§九.主要符号说明§十.参考资料§一 .列管式换热器1.1. 列管式换热器简介列管式换热器又称为管壳式换热器，是最典型的间壁式换热器，历史悠久，占据主导作用，主要有壳体、管束、管板、折流挡板和封头等组成。
一种流体在关内流动，其行程称为管程；另一种流体在管外流动，其行程称为壳程。
管束的壁面即为传热面。
其主要优点是单位体积所具有的传热面积大，传热效果好，结构坚固，可选用的结构材料范围宽广，操作弹性大，因此在高温、高压和大型装置上多采用列管式换热器。
为提高壳程流体流速，往往在壳体内安装一定数目与管束相互垂直的折流挡板。
折流挡板不仅可防止流体短路、增加流体流速，还迫使流体按规定路径多次错流通过管束，使湍流程度大为增加。
列管式换热器中，由于两流体的温度不同，使管束和壳体的温度也不相同，因此它们的热膨胀程度也有差别。
若两流体温差较大（50℃以上）时，就可能由于热应力而引起设备的变形，甚至弯曲或破裂，因此必须考虑这种热膨胀的影响。
1.2设计任务1.任务处理能力：3×105t/年煤油（每年按300天计算，每天24小时运行）设备形式：列管式换热器2．操作条件(1)煤油：入口温度150℃，出口温度50℃(2)冷却介质：循环水，入口温度20℃，出口温度30℃(3)允许压强降：不大于一个大气压。
备注：此设计任务书（包括纸板和电子版）1月15日前由学委统一收齐上交，两人一组，自由组合。
延迟上交的同学将没有成绩。
1.3.列管式换热器设计内容1.3.1、确定设计方案（1）选择换热器的类型；（2）流程安排1.3.2、确定物性参数（1）定性温度；（2）定性温度下的物性参数1.3.3、估算传热面积（1）热负荷；（2）平均传热温度差；（3）传热面积；（4）冷却水用量1.3.4、工艺结构尺寸（1）管径和管内流速；（2）管程数；（3）平均传热温度差校正及壳程数；（4）传热管排列和分程方法；（5）壳体内径；（6）折流板；（7）其它附件；（8）接管1.3.5、换热器核算（1）传热能力核算；（2）壁温核算；（3）换热器内流体的流动阻力1.4.操作条件某厂用井水冷却从反应器出来的循环使用的有机液。
欲将6000kg/h的植物油从140℃冷却到40℃，井水进、出口温度分别为20℃和40℃。
若要求换热器的管程和壳程压强降均不大于35kPa，试选择合适型号的列管式换热器。
定性温度下有机液的物性参数列于附表中。
附表项目密度，kg/m3比热，KJ/(k g·℃)粘度，P a·s热导率，kJ/(m·℃)植物油950 2.261 0.7420.1721.5.主要设备结构图（示例）根据设计结果，可选择其它形式的列管换热器。
1-挡板 2-补偿圈 3-放气嘴固定管板式换热器的示意图§二.概述及设计要求2.1.换热器概述换热器是化工、炼油工业中普遍应用的典型的工艺设备。
在化工厂，换热器的费用约占总费用的10%～20%，在炼油厂约占总费用35%～40%。
换热器在其他部门如动力、原子能、冶金、食品、交通、环保、家电等也有着广泛的应用。
因此，设计和选择得到使用、高效的换热器对降低设备的造价和操作费用具有十分重要的作用。
在不同温度的流体间传递热能的装置称为热交换器，即简称换热器，是将热流体的部分热量传递给冷流体的设备。
换热器的类型按传热方式的不同可分为：混合式、蓄热式和间壁式。
其中间壁式换热器应用最广泛，（1）固定管板式换热器这类换热器如图1-1所示。
固定管办事换热器的两端和壳体连为一体，管子则固定于管板上，它的结余构简单；在相同的壳体直径内，排管最多，比较紧凑；由于这种结构式壳测清洗困难，所以壳程宜用于不易结垢和清洁的流体。
当管束和壳体之间的温差太大而产生不同的热膨胀时，用使用管子于管板的接口脱开，从而发生介质的泄漏。
（2） U型管换热器U型管换热器结构特点是只有一块管板，换热管为U型，管子的两端固定在同一块管板上，其管程至少为两程。
管束可以自由伸缩，当壳体与U型环热管由温差时，不会产生温差应力。
U型管式换热器的优点是结构简单，只有一块管板，密封面少，运行可靠；管束可以抽出，管间清洗方便。
其缺点是管内清洗困难；哟由于管子需要一定的弯曲半径，故管板的利用率较低；管束最内程管间距大，壳程易短路；内程管子坏了不能更换，因而报废率较高。
此外，其造价比管定管板式高10%左右。
（3）浮头式换热器浮头式换热器的结构如下图1-3所示。
其结构特点是两端管板之一不与外科固定连接，可在壳体内沿轴向自由伸缩，该端称为浮头。
浮头式换热器的优点是党环热管与壳体间有温差存在，壳体或环热管膨胀时，互不约束，不会产生温差应力；管束可以从壳体内抽搐，便与管内管间的清洗。
其缺点是结构较复杂，用材量大，造价高；浮头盖与浮动管板间若密封不严，易发生泄漏，造成两种介质的混合。
（4）填料函式换热器填料函式换热器的结构如图1-4所示。
其特点是管板只有一端与壳体固定连接，另一端采用填料函密封。
管束可以自由伸缩，不会产生因壳壁与管壁温差而引起的温差应力。
填料函式换热器的优点是结构较浮头式换热器简单，制造方便，耗材少，造价也比浮头式的低；管束可以从壳体内抽出，管内管间均能进行清洗，维修方便。
其缺点是填料函乃严不高，壳程介质可能通过填料函外楼，对于易燃、易爆、有度和贵重的介质不适用。
2.2.设计要求完善的换热器在设计和选型时应满足以下各项基本要求：（1）合理地实现所规定的工艺条件：可以从：①增大传热系数②提高平均温差③妥善布置传热面等三个方面具体着手。
（2）安全可靠换热器是压力容器，在进行强度、刚度、温差应力以及疲劳寿命计算时，应遵循我国《钢制石油化工压力容器设计规定》和《钢制管壳式换热器设计规定》等有关规定与标准。
（3）有利于安装操作与维修直立设备的安装费往往低于水平或倾斜的设备。
设备与部件应便于运输与拆卸，在厂房移动时不会受到楼梯、梁、柱的妨碍，根据需要可添置气、液排放口，检查孔与敷设保温层。
（4）经济合理评价换热器的最终指标是：在一定时间内（通常1年内的）固定费用（设备的购置费、安装费等）与操作费（动力费、清洗费、维修费）等的总和为最小。
在设计或选型时，如果有几种换热器都能完成生产任务的需要，这一标准就尤为重要了。
§ 三.设计条件及主要物理参数3.1.初选换热器的类型两流体的温度变化情况如下：（1）植物油：入口温度140℃，出口温度40℃；（2）冷却介质：井水，入口温度20℃，出口温度40℃；该换热器用循环冷却井水进行冷却，由于=+-+=-22040240140m m t T 60℃>50℃,所需换热器的管壁温度和壳体温度之差较大，故从安全、方便、经济考虑可以采用带有补偿圈的管板式换热器。
3.2.确定物性参数定性温度：对于一般气体和水等低黏度流体，其定性温度可取流体进出口温度的平均值。
壳程流体（植物油）的定性温度为：T= (140+40)/2=90℃管程流体（水）的定性温度为：t=（40+20）/2=30℃在定性温度下，分别查取管程和壳程流体(冷却水和植物油)的物性参数，见下表3-1：3.3.计算热流量及平均温差3.3.1.热流量以热介质植物油为计算标准算它所需要被提走的热量:Q=m s1c p1(T 1-T 2)=6000x2.261x(140-40)=1356.6kJ/h=376.83kw3.3.2.平均传热温差计算两流体的平均传热温差暂时按单壳程、多管程计算。
逆流时，我们有植物油：140℃→40℃井 水： 40℃←20℃从而，69.4920100ln 20100'=-=∆m t而此时，我们有：00.52010020404014017.01202020140204012212112==--=--===--=--=t t T T R T T t t P式中： 21,T T ——热流体（植物油）的进出口温度，单位℃； 21t t ，——冷流体（井水）的进出口温度，单位℃；R 2+1R-1ln 1-PR 1-P ln 2-P(1+R-2-P(1+R+R 2+1R 2+1))ψ= 87.0)1551(16.02)1551(16.02ln 516.0116.01ln 1515222=+++⨯-+-+⨯-⨯---+=ψ>0.8符合要求则平均温差：△tm='m t ∆×ψ=0.87x49.69=43.23℃3.3.3.冷却水用量由以上的计算结果以及已知条件，很容易算得冷却水用量：Qc=)(12t t C Q pc -=1356600/[4.174x(40-20)]=16250.60㎏/h3.4壳程结构与相关计算公式介质流经传热管外面的通道部分称为壳程。
壳程内的结构，主要由折流板、支承板、纵向隔板、旁路挡板及缓冲板等元件组成。
由于各种换热器的工艺性能、使用的场合不同，壳程内对各种元件的设置形式亦不同，以此来满足设计的要求。
各元件在壳程的设置，按其不同的作用可分为两类：一类是为了壳侧介质对传热管最有效的流动，来提高换热设备的传热效果而设置的各种挡板，如折流板、纵向挡板。
旁路挡板等；另一类是为了管束的安装及保护列管而设置的支承板、管束的导轨以及缓冲板等。
壳体是一个圆筒形的容器，壳壁上焊有接管，供壳程流体进人和排出之用。
直径小于400mm 的壳体通常用钢管制成，大于400mrn 的可用钢板卷焊而成。
壳体材料根据工作温度选择，有防腐要求时，大多考虑使用复合金属板。
介质在壳程的流动方式有多种型式，单壳程型式应用最为普遍。
如壳侧传热膜系数远小于管侧，则可用纵向挡板分隔成双壳程型式。
用两个换热器串联也可得到同样的效果。
为降低壳程压降，可采用分流或错流等型式。
壳体内径D 取决于传热管数N 、排列方式和管心距t 。
计算式如下：单管程D =t (n c -1)+(2~3)d 0式中 t ——管心距，mm ；d——换热管外径，mm；n——横过管束中心线的管数，该值与管子排列方式有关。
