专题04 光现象(解析版)
专题04光现象作图(解析版)
专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。
（相等）（2）法线与反射面垂直，像物连线与镜面垂直。
（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。
（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。
【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。
专题04 光现象(解析版)
专题04 光现象考点一、光的直线传播1.如图将易拉罐的一端剪去，蒙上半透明纸，在罐底部开一个小孔，用它做小孔成像实验，观察物体，如图所示，下列说法不正确的是()A. 小孔必须做成圆形，否则成像会不清晰B. 物体做顺时针转动时，像也做顺时针转动C. 保持物体和小孔之间的距离不变，则半透明纸与小孔距离越大，像也越大D. 小孔成像实验说明，光在同种均匀质中沿直线传播【考点】小孔成像【分析】小孔所成的像一定是倒立的实像，成像的大小取决于像到小孔的距离、物到小孔的距离，成的像可能比物体大，也可能比物体小。
小孔成像的原理是光在同种均匀质中沿直线传播，所以，小孔所成的像一定是倒立的实像，至于成像的大小与像到小孔的距离、物到小孔的距离有关。
【解析】A.小孔成像时，成像情况与小孔的形状无关，故A错误，符合题意；B.物体做顺时针转动时，像也做顺时针转动，故B正确，不符合题意；C在物体距小孔不变的情况下，半透明纸是像的位置，因为成像的大小取决于像到小孔的距离，则半透明纸与小孔距离越大，像也越大，故C正确，不符合题意。
D.小孔成像是由光在同种均匀质中沿直线传播，故D正确，不符合题意；故选A。
【答案】A2.如图所示是发生日偏食的情况，月球把太阳遮住了一半，此时透过茂密的树叶，在树下地面上形成的亮斑是()A. 月牙形的B. 圆形的C. 树叶形的D. 小孔的形状【考点】小孔成像【分析】日食的形成原因，知道日偏食是光沿直线传播形成的，知道发生日食时，太阳、地球、月球间的位置关系，是解题的关键。
在生活中随处可见，要学会用物理知识解释生活中的现象。
(1)用一个带有小孔的板挡在屏幕与物体之间，屏幕上就会形成物体的倒立的实像，我们把这样的现象叫小孔成像，这个现象反映了光沿直线传播的性质。
(2)日食是月球位于太阳与地球之间，三者在同一条直线上时，不透明的月球挡住了沿直线传播的太阳光，地球上看不到太阳的现象。
【解析】解：太阳光透过茂密的树叶，在树下地面上形成的亮斑，由于光的直线传播形成的。
中考物理压轴题剖析与精练专题04光现象
专题04光现象【考点1】：光的直线传播【例1】（2019•随州）一篇科普文章中写道，即使太阳突然消失，人类也不能“第一时间”发现，因为尽管阳光信使一路狂奔，当他来到我们面前时已经过去8.333333分钟!据此估算太阳与地球之间的距离最接近下列选项中的（）A．1.5亿千米B．150亿千米C．15×108m D．1.5×1011km 【考点】光的传播速度与光年．【答案】A【解析】8.333333分钟≈500s，因为v＝，所以太阳与地球之间的距离为s＝vt＝3×108m/s×500s＝1.5×1011m＝1.5亿千米。
【点拔】此题考查了速度变形公式的应用，注意科学记数法的正确应用。
【变式1-1】（2019•金华）我国建成全球规模最大熔盐塔式光热电站，如图是利用大规模阵列抛物镜面收集太阳能的工作原理图。
下列关于太阳光传播的说法错误的是（）A．在定日镜面上发生反射B．在定日镜面上发生折射C．经过定日镜后沿直线传播D．经过定日镜后传播速度不变【考点】1.光在均匀介质中直线传播；2.光的传播速度与光年；3.光的反射现象．【答案】B【解析】AB、太阳发出的光从空气照射到定日镜面上时会发生反射，但没有从一种介质进入另一种介质，不会发生折射，故A正确，B错误；C、光在同种、均匀、透明介质中沿直线传播，所以经过定日镜后光沿直线传播，故C正确；D、一般情况下，光在同种介质中传播速度不变，所以光经过定日镜后传播速度不变。
故D正确。
【点拔】此题通过塔式光热电站考查学生对光的直线传播、光的反射和光的折射的理解，在学习过程中要注意区分几种光现象，并善于利用所学知识解释有关现象。
【变式1-2】（2019•呼和浩特模拟）如图所示为水位测量仪的示意图。
A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。

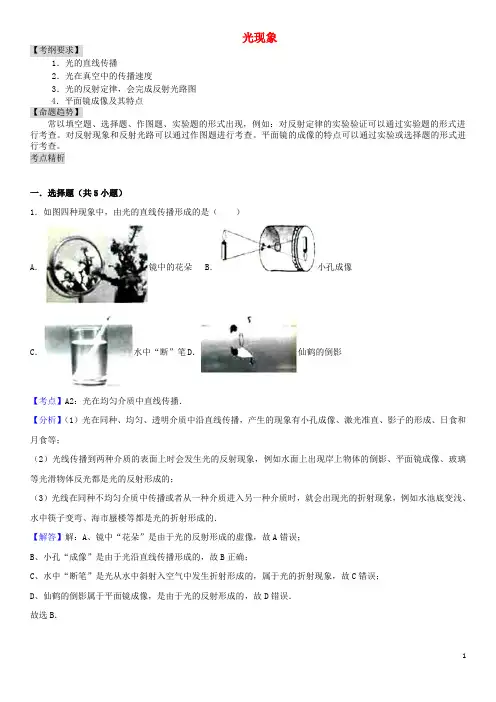

中考物理 专题讲解 第四讲 光现象(含解析)
光现象【考纲要求】1．光的直线传播2．光在真空中的传播速度3．光的反射定律，会完成反射光路图4．平面镜成像及其特点【命题趋势】常以填空题、选择题、作图题、实验题的形式出现，例如：对反射定律的实验验证可以通过实验题的形式进行考查。
对反射现象和反射光路可以通过作图题进行考查。
平面镜的成像的特点可以通过实验或选择题的形式进行考查。
考点精析一．选择题（共5小题）1．如图四种现象中，由光的直线传播形成的是（）A．镜中的花朵B．小孔成像C．水中“断”笔D．仙鹤的倒影【考点】A2：光在均匀介质中直线传播．【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．【解答】解：A、镜中“花朵”是由于光的反射形成的虚像，故A错误；B、小孔“成像”是由于光沿直线传播形成的，故B正确；C、水中“断笔”是光从水中斜射入空气中发生折射形成的，属于光的折射现象，故C错误；D、仙鹤的倒影属于平面镜成像，是由于光的反射形成的，故D错误．故选B．2．下面四幅图片选自我们的物理课本，下列说法错误的是（）A．甲图是一束光在密度不均匀糖水中的径迹，说明光在不均匀的介质中沿直线传播B．乙图是潜望镜的光路图，潜望镜利用平面镜改变光的传播方向C．丙图是平面镜成虚像的光路图，平面镜成的虚像是反射光线的反向延长线相交而成D．丁图是小猫叉鱼的图片，小猫看到的鱼比实际位置浅一些【考点】A2：光在均匀介质中直线传播；AF：平面镜成虚像的原因；AI：平面镜的应用；AM：光的折射现象及其应用．【分析】（1）光在同种均匀物质中沿直线传播；（2）平面镜的作用：成像、改变光的传播方向；（3）根据平面镜成像的特点：所成的像是虚像；其原理是光的反射；（4）当从上面看水中的物体时，会感到物体的位置比实际位置高一些，并且从物体射来的光线进入观察者的眼睛，人眼逆着光线看，就看到了此时的物体．【解答】解：A、光只有在同种均匀介质中才沿直线传播，光在密度不均匀的糖水中的传播径迹是弯曲的，故A错误；B、因为潜望镜是由平面镜制成的，所以潜望镜的原理是利用平面镜改变光的传播方向，故B正确；C、平面镜成像的实质是物体发出的光被平面镜反射后，反射光线的反向延长线相交而成，故C正确；D、小猫看到的水中的鱼，是由光的折射形成的虚像，虚像在折射光线的反向延长线上，则小猫看到“水中的鱼”的位置比实际位置浅一些．故D正确．故选A．3．关于光现象，下列说法正确的是（）A．开凿隧道时用激光束引导掘进机，利用了光的直线传播B．验钞机利用红外线辨别钞票的真伪C．自行车的尾灯是靠光的折射来引起后方车辆司机注意的D．漫反射不遵守光的反射定律【考点】A3：光直线传播的应用；A6：光的反射；AA：漫反射；AU：紫外线．【分析】（1）光在同一种均匀介质中是沿直线传播的；（2）紫外线能验钞；（3）根据光的反射分析；（4）光射到光滑的物体上发生的是镜面反射，射到粗糙的物体上发生的是漫反射．它们的异同点主要从是否遵守光的反射定律、反射面的差异、对平行光的反射效果等方面分析．【解答】解：A、开凿隧道用激光束引导掘进机，使掘进机沿直线前进，是利用光沿直线传播．故A正确；B、紫外线能使钞票上的荧光物质发光，判别钞票的真伪，故B错误；C、自行车的尾灯是利用了全反射的原理，使光线发生了180°偏折，这属于光的反射，故C错误；D、根据不同反射面对光的反射效果不同，物体对光的反射可分为镜面反射和漫反射两类，漫反射同样遵循光的反射定律，故D错误．故选A．4．黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡．以下对于“看到未点亮灯泡”所画的光路图，正确的是（）A．B．C．D．【考点】A6：光的反射．【分析】我们之所以看到物体，是因为物体发出或反射的光线进入人的眼睛，据此分析．【解答】解：点亮的灯泡属于光源，会发出光线，未点亮的灯泡会反射点亮的灯泡的光线，使光线进入人的眼睛，从而人看到了未点亮的灯泡．故选：D．5．雷雨天，电闪雷鸣，关于其中物理知识的说法中正确的是（）A．堵上耳朵听到雷声变小，这是在传播过程中减弱噪声B．我们能分辨雷声和雨声，主要是依据它们的响度不同C．我们先看见是闪电，后听到雷声，这表明光比声音传播得快D．我们听到的雷声是电磁波【考点】A4：光的传播速度与光年；93：声速；9H：音色；9L：防治噪声的途径．【分析】（1）减弱噪声主要从三种途径入手，一是在声源处减弱，二是在传播过程中减弱，三是在接收处减弱；（2）音色是辨别不同声音的主要依据；（3）光的传播速度远远高于声音的传播速度；（4）雷声是声音不是电磁波，在真空中不能传播．【解答】解：A、堵上耳朵听到雷声变小，这是在接收处减弱噪声，故A错误；B、我们能分辨雷声和雨声，主要是依据它们的音色不同，故B错误；C、因为光的传播速度远远高于声音的传播速度，所以雷雨天总是先看见闪电，后听到雷声，故C正确；D、雷声是声音不是电磁波，故D错误．故选C．二．填空题（共5小题）6．G20杭州峰会朝间，晚会“最忆是杭州”美轮美奂．如图，远处的激光束看上去是直的，这是因为光在均匀介质中沿直线传播；扇形光电背景与水中倒影完美结合，这是光的反射现象，成的是等大的虚（实/虚）像．【考点】A2：光在均匀介质中直线传播；A6：光的反射．【分析】（1）解答本题应根据光的直线传播特点：光在同一均匀介质中是沿直线传播的．（2）平静的水面好像一面镜子，所以桥在水中的倒影实际上是由于光的反射而形成的虚像．【解答】解：激光和普通光一样在均匀介质中都是沿直线传播的，因为激光比较集中，不容易发散，所以看上去是直的；扇形光电背景在水中的倒影是水面的平面镜成像形成的，而平面镜成像是一种光的反射现象，所成的像不是由实际光线形成的，所以是虚像．故答案为：光在均匀介质中沿直线传播；反射；虚．7．如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数．【考点】A8：作光的反射光路图．【分析】根据光的反射定律知，反射角等于入射角，故反射光线与入射光线的夹角的平分线是法线的位置，再过入射点作出法线的垂线，就是平面镜所在的位置．【解答】解：由光的反射定律可知，反射角等于入射角，所以，先作出反射光线与入射光线夹角的平分线，即为法线，然后再过入射点作法线的垂线即为平面镜；图中反射光线与入射光线垂直，所以反射角等于入射角等于45°．如图所示：．8．一束光在空气与某透明物质的界面处发生了反射和折射现象，其光路如图所示．界面上方为空气（选填“空气”或“透明物质”）；反射角= 40°．【考点】AK：光的折射规律．【分析】（1）光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．（2）光的折射定律的内容：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧，当光线从空气射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，折射角大于入射角．【解答】解：由图可知，上面的两条线在同一种介质内，故应该是反射光线和入射光线；反射光线和入射光线间的夹角的角平分线是法线，法线与界面垂直，故入射角为90°﹣50°=40°；下面的那条线为折射光线，折射光线与法线间的夹角即折射角为90°﹣70°=20°，折射角小于入射角，故下方为透明物质，上方为空气．故答案为：空气；40°．9．人生活在光的世界里，伴随着“影”的存在．“人影相随”中的“影”是光在空气中沿直线传播形成的．人在水中的“倒影”是指光在水面反射形成的．【考点】A2：光在均匀介质中直线传播；A6：光的反射．【分析】①影子的形成是光沿直线传播形成的，所以“人影相随”中的“影”是光沿直线传播形成的；②而“倒影”是平面镜所成的像，所以是光的反射形成的，并且成的是与物体等大的虚像；【解答】解：（1）“人影相随”中的“影”是人的影子，是光沿直线传播形成的；（2）“倒影”中的“影”是平面镜所成的像，即通过光的反射形成的物体的正立等大的虚像．故答案为：沿直线传播；反射．10．合肥市的地铁建设正如火如荼的进行，在挖掘地铁隧道的过程中，采用了如图甲所示的激光准直系统，其工作原理与乙（选填“乙”“丙”或“丁”）图所示的原理相同，图丙中，当人靠近镜子时，人的脸在镜中的像将会不变（选填“变大”“变小”或“不变”）．【考点】A2：光在均匀介质中直线传播；AE：平面镜成像的特点、原理、现象及其实验方案．【分析】①在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；②平面镜成像是由于光的反射形成的，平面镜成的像与物体的大小相等；③当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅、彩虹等；当光在不均的透明介质中不沿直线传播，发生折射．【解答】解：甲图中，挖掘隧道时，采用激光准直技术，是利用了光沿直线传播原理；乙图中，手影是光沿直线传播过程中遇到不透明的手掌，不能继续向前传播，所以在墙上出现了手掌的影子；丙图中，平面镜成像的原理是光的反射，平面镜成像时，像与物体的大小相等，所以人走近镜子时，人在镜中的像大小不变；丁图中，筷子在水面处“弯折”是光的折射现象．故答案为：乙；不变．三．计算题（共1小题）11．如图a为学校升旗时的旗杆，小朱同学借助一块平面镜就测出旗杆大致高度，如图b，先把一小块平面镜m水平放置在你和旗杆间水平地面上的适当位置O点，当你从平面镜中恰能看到旗杆A点的像A'，测出这时平面镜和你及旗杆间的水平距离l和L，再测出你的眼距地面的高度（近似为身高）h，根据平面镜成像的特点，即可算出旗杆的高度．（1）请在b图中作出人眼从平面镜中观察到旗杆A点的像的光路图．（2）请推导旗杆高度H=h．【考点】AH：平面镜成像的相关作图；AI：平面镜的应用．【分析】（1）根据平面镜成像特点做出A的像点，连接像点与眼睛的连接线确实入射点和反射光线，从而完成光路；（2）由三角形相似可证明．【解答】解：（1）反射光线的延长线一定过像点，所以先作出A的像点A'，连接CA'，与平面镜的交点E为入射点，连接入射点E与C点连线为反射光线，再连接A也入射点E连线为入射光线，如图所示：．（2）由图知，Rt△ABE∽Rt△CDE，所以=，即： =，所以H=h．答：（1）见上图；（2）推导过程见上．四．解答题（共5小题）12．画出图中入射光线的反射光线并标出反射角的度数．【考点】A8：作光的反射光路图．【分析】已知入射光线与镜面的夹角，由此可求得入射角的大小，再根据光的反射定律中，反射角等于入射角即可画出反射光线．【解答】解：过入射点作出法线，由图可知，入射光线与镜面的夹角为30°，则入射角等于90°﹣30°=60°，再根据反射角等于入射角即可画出反射光线．如图所示：13．为了探究平面镜成像特点，小明准备了图甲所示的实验器材：（1）实验时，小明应选G 作为平面镜（填字母），这样选择的目的是便于确定像的位置．（2）为了比较像与物的大小关系，小明应选BC 两支蜡烛（填字母）．（3）实验时镜面与桌面必须垂直．（4）实验中小明把光屏放在烛焰所成像的位置上，他在光屏上并没有看到烛焰的像，说明平面镜所成的像是虚像．（5）实验结束后，小明无意间从平面镜中看到墙上的电子钟的像如图乙所示，这时的时间是10：35 ．【考点】AE：平面镜成像的特点、原理、现象及其实验方案．【分析】（1）在实验中选玻璃板是为了准确确定像的位置，便于比较像与物的大小，达到理想的实验效果．（2）探究平面镜成像实验中，选择两个完全相同的蜡烛，是为了便于比较物像大小关系；（3）物体在平面镜成像，像的大小跟物体到平面镜大小、物体到平面镜的距离都没有关系．像的大小只跟物体大小有关，物像连线与镜面垂直．（4）实像可以在光屏上承接，虚像不能在光屏上承接．（5）根据平面镜对称的性质求解．镜面对称的性质：在平面镜中的像与现实中的事物恰好顺序颠倒，且关于镜面对称．【解答】解：（1）用透明的玻璃板代替平面镜，虽然成像不太清晰，但是在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置．因此实验时，小明应选G作为平面镜．（2）实验中选择相同的BC两个蜡烛，为了便于比较物像大小关系．（3）实验时镜面与桌子必须垂直；（4）实像可以在光屏上承接，虚像不能在光屏上承接．在光屏上并没有看到烛焰的像，说明平面镜所成的像是虚像．（5）根据镜面对称的性质，在平面镜中的像与现实中的事物恰好左右颠倒，且关于镜面对称，分析可得：图中显示的时间10：35．故答案为：（1）G；确定像的位置；（2）BC；（3）垂直；（4）虚；（5）10：35．14．探究平面成像的特点的实验需要的器材；两支相同的蜡烛、一块玻璃板、支架、一张纸、一个光屏、刻度尺及火柴．实验情况如图所示，放在“烛焰”上的手指不会被烧痛（选填“会”或“不会”）．【考点】AE：平面镜成像的特点、原理、现象及其实验方案．【分析】在平面镜成像实验中采用的器材为玻璃板，其目的是为了确定像的位置，及物像的大小．从平面镜成的是虚像这个特点去分析，很容易得出第三空的答案．【解答】解：玻璃板是透明的，不但反射光成像，还能透光看到玻璃板后面的蜡烛，用玻璃板代替平面镜，其目的是为了确定像的位置，及物像的大小，保证实验效果．实验中需要用刻度尺来测量物距和像距的关系；根据平面镜成像特点可知，平面镜成的像是虚像，玻璃板另一侧没有蜡烛，所以放在“烛焰“上的手指不会烧痛．故答案为：玻璃板；刻度尺；不会．15．阅读《二十四节气》回答问题．二十四节气2016年11月30日，批准中国申报的“二十四节气”列入联合国教科文组织人类非物质文化遗产代表作名录．节气是反应天气气候和物候变化、掌握农事节气的工具．二十四节气是根据太阳在黄道（即地球绕太阳公转的轨道）上的位置来划分的．视太阳从春分点出发，每前进15度为一个节气：运行一周又回到春分点，为一回归年，合360度，因此分为24个节气．那节气在古代是如何确定的呢？据记载，三千年前，西周丞相周公旦在河南登封县设置过一种以测定日影长度来确定时间的仪器，称为圭表．这为世界上最早的计时器．经过长期的观测，中国古人不仅知道一天中表影在正午时最短，而且还知道一年内夏至日的正午，太阳正当头，表影最短；冬至日的正午，太阳斜射，表影最长．于是，人们就以连续两次夏至日或冬至日正午时的表影长度来确定一年的长度．例如，连续两次测得表影的最长值，这两次最长值之间相隔的天数，就是一年的时间长度．难怪我国古人早就知道一年约有365天了．随着不断的观察、分析和总结，节气的划分逐渐丰富和科学，到了距今2000多年的秦汉时期，已经形成了完整的二十四节气的概念．二十四节气可以根据“节气歌”：“春雨惊春清谷天，夏满芒夏暑相连．秋处露秋寒霜降，冬雪雪冬小大寒．”进行记忆．请根据上述材料，回答下列问题：（1）二十四节气是根据太阳在黄道上的位置来划分的．（2）圭表的影子是光沿直线传播现象．（选填“光沿直线传播”或“光的反射”）（3）霜降是指温度降至零摄氏度以下水蒸气遇冷凝结变为霜，这种物态变化是凝华．【考点】A3：光直线传播的应用；1R：生活中的凝华现象．【分析】（1）二十四节气是根据太阳在黄道上的位置来划分的．（2）光在均匀介质中沿直线传播；（3）物质由气态变为固态叫作凝华．【解答】解：（1）依题意可知，二十四节气是根据太阳在黄道上的位置来划分的；（2）圭表的影子是由光的直线传播形成的；（3）霜是由空气中的水蒸气遇冷凝华形成的．故答案为：（1）太阳在黄道上的位置；（2）光沿直线传播；（3）凝华．16．阅读《光的全反射》，回答：光的全反射如图1所示，当光线从玻璃斜射入空气里的时候，一部分光会进入空气里发生折射，此时折射角β大于入射角α．若入射角增大时，折射角也随之增大，当入射角增大到某值时（小于90°），折射角会增大到90°．若继续增大入射角，此时空气中没有折射光射出，光线全部反射回玻璃，这种现象叫做光的全反射．折射角等于90°时的入射角称为临界角．当光从水或玻璃射入空气时，只要入射角大于临界角，光就会发生全反射．海面上出现的海市蜃楼奇景如图2所示，就是因为光的在空气层中多次折射和全反射而形成的自然景观．在夏季，白昼海水温度比较低，所以在海面上方的空气出现下冷上暖的现象．由于空气的热胀冷缩，因此空气层下密上疏．景物的光线先由密的空气层逐渐折射进入稀的空气层，并在上层发生了全反射，光线又折回到下层密的气层中来，经过这样弯曲的线路，最后投入人的眼中．由于人的视觉总是感到物像是来自直线方向的，因此看到的“景物”比实物抬高了许多．人们利用光的全反射的现象制成了光缆，用于通信等方面．光在均匀透明的玻璃棒中传播，即可在弯曲的玻璃棒的光滑内壁上，借助于接连不断地全反射，可以将光从一端传导到另一端，即使棒的截面直径很小，甚至到微米数量级，传导的效果也不变，这种导光的细玻璃丝称为光导纤维如图3所示．光导纤维束已成为一种新的光学基本元件，在光通信、光学窥视及光学特殊照明等方面有重要的应用．荣获2009年诺贝尔物理学奖的华裔科学家高锟在此方面贡献突出，被世界誉为“光纤通讯之父”．请根据上述材料，回答下列问题：（1）光发生全反射时，入射角大于临界角（选填“大于”、“等于”或“小于”）．（2）海市蜃楼情景中，人眼看到的空中的“景物”是虚像（选填“实”或“虚”）．（3）请你写出光纤的一些具体的应用手术时用的内窥镜．【考点】A6：光的反射．【分析】（1）由材料“当光从水或玻璃射入空气时，只要入射角大于临界角，光就会发生全反射”可得出答案；（2）实像和虚像的区别：实像能用光屏呈接，虚像不能；实像是实际光线会聚而成的，虚像是实际光线的反向延长线会聚形成的．（3）光在光导纤维中，光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，这样就把它携带的信息传到了远方．【解答】解：（1）由材料“当光从水或玻璃射入空气时，只要入射角大于临界角，光就会发生全反射”可知，光发生全反射时，入射角大于临界角；（2）海市蜃楼是光在不均匀的大气中传播形成的光的折射现象，看到比物体实际位置高些的虚像．（3）手术时用的内窥镜利用了光纤．故答案为：（1）大于；（2）虚；（3）手术时用的内窥镜．11。
江苏专用 中考物理母题题源解密专题04光现象含解析
专题04光现象母题揭秘中考五大考点：1、光的直线传播；2、光的反射；3、平面镜成像；4、光的折射5、光的色散1．（2020·江苏南京·中考真题）图是2020年6月21日出现的日环食现象,图中的光现象成因与此相同的是（）A．雨后“彩虹”B．山的“倒影”C．水中“折筷”D．“手影”游戏【答案】D【解析】日环食是光的直线传播形成的。
A．雨后“彩虹”,是光的色散现象,是由光的折射形成的,故A不合题意；B．山的“倒影”属于平面镜成像,是由光的反射形成的,故B不合题意；C．水中“折筷”,是光从水中斜射入空气中发生折射的缘故,故C不合题意；D．“手影”游戏,是由光的直线传播形成的,故D符合题意。
故选D。
2．（2020·江苏宿迁·中考真题）下列光现象中,由于光沿直线传播形成的是（）A．露珠下的叶脉B．雨后的彩虹C．阳光下的影子D．拱桥的倒影【答案】C【解析】A．露珠下的叶脉,显现得特别大,这是由于光发生折射形成的,A项不合题意；B．雨后的彩虹,这是由于光在不均匀的空气中发生折射形成的,B项不合题意；C．阳光下的影子,这是由于光沿直线传播形成的,选项C符合题意；D．拱桥的倒影,这是由于拱桥反射的光在水面再次反射形成的,D项不合题意。
故选C。
3．（2020·江苏徐州·中考真题）自行车尾灯能将照射过来的光原方向反射回去,下列光路中正确的是（）A．B．C．D．【答案】A【解析】过反射点作垂直于反射面的法线,根据反射角等于入射角画出反射光线；然后过二次反射点作法线,仍然根据反射角等于入射角画出反射光线的方向,二次反射光线与原来的入射光线平行,即将射来的光逆向射回。
故A符合题意,BCD不符合题意。
故选A。
4．（2020·江苏常州·中考真题）夏夜,溧阳萤火虫生态园内,月光皎洁,草丛里飞舞着亮莹莹的萤火虫,颇有“含明终不息,夜月空徘徊”的意境此情景中（）A．月亮不是光源,萤火虫是光源B．月亮不是光源,萤火虫不是光源C．月亮是光源,萤火虫是光源D．月亮是光源,萤火虫不是光源【答案】A【解析】月亮是反射的太阳光而看起来很亮的,不是自身发光,月亮不是光源；萤火虫是自身发光,是光源。

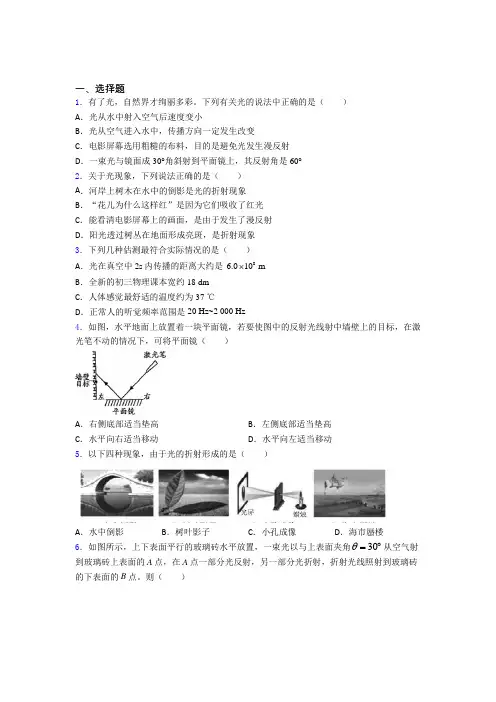

人教版初中八年级物理上册第四章《光现象》知识点总结(含答案解析)
一、选择题1．有了光，自然界才绚丽多彩。
下列有关光的说法中正确的是（ ）A ．光从水中射入空气后速度变小B ．光从空气进入水中，传播方向一定发生改变C ．电影屏幕选用粗糙的布料，目的是避免光发生漫反射D ．一束光与镜面成30°角斜射到平面镜上，其反射角是60°2．关于光现象，下列说法正确的是（ ）A ．河岸上树木在水中的倒影是光的折射现象B ．“花儿为什么这样红”是因为它们吸收了红光C ．能看清电影屏幕上的画面，是由于发生了漫反射D ．阳光透过树丛在地面形成亮斑，是折射现象3．下列几种估测最符合实际情况的是（ ）A ．光在真空中2s 内传播的距离大约是 86.010m ⨯B ．全新的初三物理课本宽约18 dmC ．人体感觉最舒适的温度约为37 ℃D ．正常人的听觉频率范围是20 Hz~2 000 Hz4．如图，水平地面上放置着一块平面镜，若要使图中的反射光线射中墙壁上的目标，在激光笔不动的情况下，可将平面镜（ ）A ．右侧底部适当垫高B ．左侧底部适当垫高C ．水平向右适当移动D ．水平向左适当移动5．以下四种现象，由于光的折射形成的是（ ）A ．水中倒影B ．树叶影子C ．小孔成像D ．海市蜃楼6．如图所示，上下表面平行的玻璃砖水平放置，一束光以与上表面夹角30θ=︒从空气射到玻璃砖上表面的A 点，在A 点一部分光反射，另一部分光折射，折射光线照射到玻璃砖的下表面的B 点。
则（ ）A．A点反射光线的反射角为30°B．A点反射光线与折射光线夹角为60°C．射出B点的光线与A点的入射光线平行D．射出B点的光线与A点的折射光线平行7．溺水是中小学生意外死亡的“第一杀手”，预防溺水，刻不容缓！实际的池水比看起来要深，能解释这种现象的光路图是（）A．B．C．D．8．如图所示，为我们教材上几幅插图，下面对这些插图的解释正确的是（）A．影子游戏和水中桥的倒影都是由于光沿直线传播形成的B．镜面玻璃能发生光的反射现象而毛玻璃不能发生光的反射现象C．虽然我们通过凸面镜和凹面镜看到的图像不同，但是它们都是由于光的反射形成的D．粼粼波光和公路上的“海市蜃楼”都是由于光的折射形成的9．下列说法正确的是（）A．根据紫外线能使荧光物质发光可以制成紫外线夜视仪B．镜面反射遵守反射定律，漫反射不遵守反射定律C．彩色电视机的色彩是用红、黄、蓝三种色光按不同的比例混合得到的D．电视机的遥控器可以发出不同频率的红外线来实现对电视机的遥控10．2020年6月21日下午，在我国的部分地区可看到如图所示的“金边日环食”奇观，下列现象中与日食成因相同的是（）A．海市蜃楼B．树荫下的圆形光斑C．凸面镜扩大视野D．水中舞月11．下列有关光的说法中正确的是（）A．物体离平面镜越近，所成的像越大B．光在真空中的传播速度为3×105km/sC．光的色散就是将白光分解成红、绿、蓝三种色光的现象D．大厦的玻璃幕墙反射太阳光造成光污染是由于光的折射造成12．下列各种光现象中，属于光的反射现象的是（）A．课间操跟自己同步运动的影子B．在水池边喂金鱼时自己在水中的倒影C．把筷子插入装有半杯水的玻璃杯中，筷子看起来折断了D．大雨过后天空中出现了美丽的彩虹13．如图所示的四种光现象中，由光的直线传播形成的是（）A．阳光下的影子B．小狗照镜子C．海市蜃楼D ． 光污染14．如图所示，OA 是光从水中斜射入空气中时的一条反射光线，OA 与水面夹角为60°。
人教版八年级物理上学期第4讲光现象(解析版)
第4讲光现象——划重点初二期中期末之复习讲义考点1：光源及光的直线传播1.光源定义：能够发光的物体都叫做光源．分类：按其来源分为天然光源和人造光源．例如：太阳、萤火虫是天然光源；电灯、蜡烛是人造光源．但像月亮表面、镜面等依靠它们反射外来光才能使人们看到它们，这样的反射光线的物体不能称为光源。
2.光的直线传播光线：为了形象地表示光的传播情况，通常用一条带箭头的直线表示光的传播径迹和方向，这样的直线叫光线．光线是人们为了表征光的传播而引进的一个抽象工具，它是一个理想模型，而不是真实存在的。
（光线的定义，运用的物理研究方法叫理想模型法。
）条件：光在同种均匀介质中是沿直线传播的．（早晨，看到刚从地平线升起的太阳的位置比实际位置高，该现象说明：光在非均匀介质中不是沿直线传播的。
）事例：影子的形成、日食和月食、小孔成像等．①影子的形成：光在传播过程中，遇到不透明的物体，在不透明的物体后面，光照射不到，形成了相对黑暗的部分就是物体的影子。
影子部分并非没有光照到，而是光相对比较少。
②日食、月食：日食：月球处在太阳和地球的中间，看到的是月球的影子，日食现象印证了光的直线传播。
月食：地球处在太阳和月球的中间，看到的是地球的影子。
月食也印证了光的直线传播。
③小孔成像：用一个带有小孔的板遮挡在屏幕与物体之间，屏幕上就会形成物体的倒像，我们把这样的现象叫小孔成像，如图所示。
成像特点：倒立、实像，像的形状只跟物体的形状相似，与孔的形状无关．（所有实像都是倒立的）。
成像大小：小孔成像的大小与物体和小孔的距离，光屏到小孔的距离有关，可大可小可等大。
小孔成像的一个常考的经典案例：太阳穿过树叶缝隙，在地上留下的圆斑。
3.光沿直线传播的应用①利用激光准直引导掘进机直线前进；②排队时看齐；③射击瞄准，瞄准点、准星、缺口三点一线；④影子的形成，包括日食、月食、皮影戏、立竿见影等等；⑤坐井观天（要求会作有水、无水时青蛙视野的光路图）；⑥小孔成像。
_八年级物理寒假辅导讲义专题04光现象含解析新版新人教版
专题04光现象一、知识点解析一、光的直线传播、小孔成像1.正在发光的物体叫光源，光源可分为自然光源和人造光源。
2.光在均匀介质中沿直线传播；光在真空中的传播速度是s⨯38=，而在空气10C/m中传播速度接近于在真空中的传播速度，也认为是s⨯=，光在水中的传播速度38C/10m约为s10C/m23/28=，在玻璃中的传播速度约s=为。
⨯25C/m10.2/384⨯3.光年是指光在1年中的传播距离，1光年9.46×1015m。
4.小孔成像是光的直线传播的例证。
如图，物体发出的光通过小孔投射到后面的屏上，形成左右相反、上下倒置的实像。
这就是小孔成像。
5.小孔成像的规律是：当像距大于物距时，所成的像是放大的（放大、缩小）；当像距小于物距时，所成的像是缩小的（放大、缩小）。
二、光的反射1.如图，光在传播的过程中，遇到两种介质交界面（或物体表面）时，有一部分光返回原来的介质中的现象叫做光的反射。
2.光的反射定律：在光的反射现象中，（1）入射光线、反射光线、法线同在同一个平面内（共面）；（2）反射光线、入射光线分别位于法线的两侧（分居）；（3）反射角等于入射角（等角）。
3.光反射时,若光逆着原来反射光线的方向照射到反射面上,则反射光线逆着原来的入射光线照射出去。
这说明，光路是可逆的。
4.反射面是光滑平面，光线平行反射的叫镜面反射；如镜子、平静的水面等；镜面反射遵循光的反射定律。
5.照射在粗糙表面上的光向各个方向反射的现象叫漫反射。
当一束平行的入射光线射到粗糙的表面时，表面会把光线向着四面八方反射，所以入射线虽然互相平行，由于各点的法线方向不同，造成反射光线向不同的方向无规则地反射，这种反射称之为“漫反射”。
很多物体，如植物、墙壁、衣服等，其表面粗看起来似乎是平滑，但用放大镜仔细观察，就会看到其表面是凹凸不平的，所以本来是平行的太阳光被这些表面反射后，弥漫地射向不同方向。
6.镜面反射和漫反射都遵循光的反射定律；当平行光照射时，镜面反射的反射光仍然是平行，而漫反射的反射光线是发散的，向各个方向都有。
2020年中考物理复习专题：04 光现象(解析版)
专题四光现象对本章考点提炼总结，对考题进行解析【考点提炼】光现象单元共有：光的直线传播、光的反射、平面镜成像、光的折射和光的色散五个部分，其中常考热点有：光的直线传播及其应用、光的反射定律及其应用、平面镜成像及其应用、光的折射及其应用、三原色与物体的颜色等。
光的反射和平面镜成像的实验探究也应作为重点加以重视。
1.光的直线传播★本考点常考方向有：一、对光的直线传播的理解；二、光的直线传播的现象。
对光的直线传播的理解：光的直线传播是光现象基础，所有光现象都是在光的直线传播基础上展开的，没有光的直线传播就没有光现象的理论结构。
光在均匀介质中是沿直线传播的，光在飞均匀介质中传播方向会反射偏折。
如：太阳光穿过大气层会发生偏折（大气层密度不均匀），光线投射到两种不同介质表面上传播方向会发生偏折等。
光的直线传播的现象：指的是光的直线传播的实例，如：小孔成像、影子的形成、树林中的光斑、日食、月食等都是光的直线传播的例子。
本考点的常见考题也是以这些常见现象为题干的。
★本考点考题形式只有选择题和填空题两个类型。
选择题：选择题是本章考题常见题型，选择题较填空题更多一些。
光的直线传播在考题中都会和其他光现象考点结合共同组成一个考题，不会出现一个考题只考查此考点的问题。
在解答选择题时，考生要正确理解光的直线传播和熟悉光的直线传播的例子。
填空题：填空题出现的概率要低于选择题。
但考试方向，问题形式与选择题无异。
这里不再赘述。
2.光的反射及其应用★本考点常考方向有：一、对光的反射定律的理解；二、生活中光的反射现象；三、光的反射定律实验探究。
光的反射是光现象重要知识点，在光现象中占据重要的位置，同时也是平面镜成像基础。
本节主要知识点有：光的反射现象、反射定律和光的反射在生活中的应用、漫反射现象以及漫反射和镜面反射的异同；同时还应注意光的反射定律的实验验证类的实验探究问题，并且光的反射定律的实验探究类考题在中考中出现的概率较高，应作为重点加以重视。
2024年中考物理一轮复习考点梳理与训练—光现象(含解析)
2024年中考物理一轮复习考点梳理与训练—光现象（含解析）知识点1：光的直线传播1.光源：能够________的物体叫光源.按获取方式可将光源分成_______光源和__________光源2.规律：光在____________介质中沿直线传播3.现象：小孔成像：成倒立的实像，影子、日食、月食都属于光的直线传播形成的。
4.应用：激光准直、站队看齐、射击瞄准等5.光速：光在真空中的传播速度c=______m/s，光在不同的介质中的传播速度一般不同【提示】（1）月亮不是光源.（2）小孔成像时像的形状与成像物体相似，与小孔的形状无关.（3）光年是长度（距离）单位.知识点2：光的反射1.光的反射定律（1）定义：光射到物体表面被__________回原介质中的现象（2）探究光的反射定律①光屏的作用：显示光的_______________________②如何验证三线是否共面：将反射光所在的一半光屏向后折，观察能否看到反射光线③当光线逆着原来的反射光线射到反射面时，必会逆着原来的入射方向反射出去，说明反射时光路是________的；（3）反射定律①反射光线与入射光线、法线在__________内；②反射光线和入射光线分居________两侧；③反射角_________入射角；【提示】（1）入射角（反射角）是入射光线（反射光线）与法线的夹角.（2）当光线垂直入射时，传播方向反向，入射角和反射角等于0度.（3）由于先有入射，后有反射，应表述为“反射角等于入射角”，相反表述不符合逻辑关系.2.两种反射知识点3：平面镜成像1.平面镜成像（1）成像原理如图所示，光源S向四处发光，一些光经过平面镜________后进入了人的眼睛，引起视觉，我们感到光好像是从图中S′处射来的.S′就是S在平面镜中虚像（2）探究过程①实验中用玻璃板代替平面镜的目的是__________________；②用薄玻璃板的原因是厚玻璃板会出现_____个像;③玻璃板要与水平面，否则找不到像；④用两支完全相同蜡烛的目的是_________________________________（3）成像特点平面镜成的像是虚像，像和物体大小_______，平面镜所成的像和物体到镜面的距离_________，像和物体的连线与镜面__________【提示】当我们靠近平面镜时，觉得自己在镜中的像变大了，这是由于眼睛看像的视角变大的缘故，而像的大小不变.2.实像与虚像知识点4：光的折射1.定义：光从一种介质斜射入另一种介质时，传播方向发生的________现象叫光的折射现象2.折射规律：（1）折射光线与入射光线、法线在_______内——三线共面（2）折射光线和入射光线分居________两侧——两线分居（3）当光线由空气斜射入水中时，入射角________折射角；入射角增大，折射角也_____（4）当光线垂直入射时，传播方向_________（5）在光的折射现象中，光路是的_________3.折射现象池底变浅、海市蜃楼等如：从池底A点来的光线在水面处发生折射，折射角_______入射角，眼睛逆着折射光线看去，感觉光是从A′点射来的，A′点就是A点的变_______（填“高”或“低”）的虚像【提示】光线发生折射时，在介质表面处，光线还会发生反射.知识点5：光的色散1.光的色散：太阳光被分解成红、橙、黄、绿、蓝、靛、紫等各种色光的现象叫光的色散2.实验结论色散现象说明：（1）白光是由________混合而成的，白光______单色光；（2）不同色光通过棱镜时偏折程度不同，红光偏折程度最小，紫光偏折程度最大3.三原色色光的三原色：____、绿、蓝颜料的三原色：红、____、蓝4.物体的颜色透明体的颜色是由它______的色光决定的；不透明体的颜色是由它______的色光决定的；白色物体反射______色光，黑色物体________所有色光知识点6：看不见的光1.光谱：太阳通过棱镜分解成红橙黄绿青靛紫七种不同颜色的光，这七种色光按顺序排列起来就是光谱.2.红外线（1）定义：我们把红光之外的辐射叫做红外线.（2）红外线的特点：热作用强；穿透云雾的能力比较强.（3）应用①根据热效应：医用红外热像仪、红外温度计、红外夜视仪、红外线加热.②根据穿透性强：遥控器、红外远程遥感.3.紫外线（1）定义：光谱中紫光外侧的不可见光叫做紫外线.（2）紫外线的特点及应用：①能杀死微生物，用来灭菌在医院里经常用紫外线杀菌；②紫外线可以使荧光物质发光，鉴别钞票的真假；③紫外线有利于人体合成维生素D，促进钙的吸收【提示】（1）一切物体都在不停地向外辐射______.（2）物体的温度升高时，它向外辐射的红外线就会_______.【答案】知识点1发光天然人造同种均匀 3.0×108知识点21.反射传播路径可逆同一平面法线等于2.凹凸不平平整光滑不同的方向仍然平行看到物体知识点31.反射便于找到像的位置两垂直便于比较像与物的大小关系相等相等垂直2.能用不能实虚知识点4偏折同一平面法线大于增大不变可逆大于高知识点5各种色光不是红黄透过反射所有吸收知识点6红外线增加考点一光的直线传播及其应用【典例1】（2023·辽宁沈阳·沈阳市第一三四中学校考模拟预测）小毅去长白岛森林公园游玩时，看见阳光透过树叶的缝隙在地上形成圆形光斑，爸爸告诉小毅，光斑是光的形成的太阳（选填“倒立”或“正立”）的（选填“虚”或“实”）像。
第四章 光现象(基础训练)(解析版))
第四章光现象期末复习基础训练一、单选题1.如图是小孔成像的示意图，下列说法正确的是()A. 小孔成像的成因是光的直线传播B. 木板上的小孔一定是圆形的C. 蜡烛在光屏上形成的像是虚像D. 蜡烛在光屏上形成的像是正立的【答案】A【解析】解：A、小孔成像是由光的沿直线传播形成的，故A正确；B、小孔成像成的是物体的像，与小孔的形状无关，故B错误；CD、蜡烛在光屏上成的像是倒立的实像，故CD错误。
故选：A。
2.太阳光垂直照射在塑料棚顶一个很小的“△”形孔上，在地面上形成的光斑是()A. 圆形B. 方形C. “△”形D. “∇”形【答案】A【解析】当太阳光通过塑料薄膜上的“△”小孔时，由于光的直线传播，在地面上就会形成太阳的像，因此光斑的形状与太阳的形状一样，是圆形的，与孔的形状无关，所以选项A正确。
故选A。
3.下列关于光源的说法中，正确的是()A. 能被眼睛看到的物体都是光源B. 天空中的星星都是光源C. 发光的电灯不是光源D. 点燃的蜡烛是光源【答案】D【解析】A.眼睛能看到的物体，有的是自己发光，是光源；有的因为物体反射了其他光源的光进入我们的眼睛，而不是因为物体自身能发光，则不是光源；故A错误；B.自身能够发光的物体叫光源，有的星星是恒星，它可以自己发光，就是光源，而有些星星是行星(水星、火星等)或者卫星它们反射了恒星的光，就不是光源，故B错误；C.发光的电灯是人造光源，故C错误；D.点燃的蜡烛是人造光源，故D正确。
故选D。
4.假如光在同种均匀物质中不沿直线传播，下列现象可能出现的是A. 地球上没有昼夜之分B. 做操时更容易将队伍排直C. 阳光下的人影更清晰D. 更容易形成日食和月食【答案】A【解析】假如光在同一均匀物质中不沿直线传播，即光在同一均匀物质中发生偏折，那么阳光无法照射的地方也会因为光的偏折而变亮，所以地球上没有昼夜之分，阳光下也没有人影了，做操时也不容易排直队伍了，也不可能形成日食和月食了。
第04讲 光学现象(解析版)
第04讲光学现象1．认识光源和光的传播途径，光速和光的颜色。
2．理解光的反射和平面镜成像3．理清光的折射与成像问题一.光源1.光源：能发光并且正在发光的物体。
2.光源的分类：（1）自然光源：太阳、萤火虫、发光的水母等。
（2）人造光源：电灯、蜡烛、篝火二.光的传播1.光的传播：光在同种均匀介质中沿直线传播；2.光沿直线传播的应用（1）打靶的三点一线（2）小孔成像原理：（3）日食与月食的形成（4）激光准直（5）影子的形成（6）管中窥豹、一叶障目、井底之蛙等词汇描述的都是光的直线传播3.光线：常用一条带有箭头的直线表示光的径迹和方向；（是理想化物理模型，非真实存在）三.光速1.真空中光速是宇宙中最快的速度：c=3×108m/s=3×105 m/s;2..光年：是光在一年中传播的距离，光年是长度单位；声音在固体中传播得最快，液体中次之，气体中最慢，真空中不传播；光在真空中传播的最快，空气中次之，透明液体、固体中最慢（二者刚好相反）四.光的色散1.单色光与复色光(1)单色光:不能再分解的光。
(2)复色光:由多种单色光混合而成的光。
2.光的色散实验（1）实验内容：1666年，英国物理学家牛顿做了色散实验，让太阳光穿过一条狭缝，射到三棱镜上，从棱镜另一侧的白纸屏上可以看到一-条彩色的光带，这就是光的色散现象。
（2）偏折情况：红光偏折角度最小，紫光偏折角度最大。
各色光偏折的程度从小到大按照红、橙、黄、绿、蓝、靛、紫的顺序排列五.物体的颜色1.看到物体的原因：眼睛接收到了物体反射出来的光。
2.不同颜色物体反射不同光：白色物体反射所有照射到的光，黑色物体吸收了所有照到的光，不同颜色的物体反射该颜色的光，不同颜色的玻璃只能透过该颜色的光。
3.光的三原色：人们发现，红、绿、蓝三种色光混合能够产生各种色彩，因此把红、绿、蓝三种色光叫做光的三原色。
彩色电视机画面上丰富的色彩就是由光的三原色混合而成的。
六．看不见的光1.红外线（1）红外线具有热效应：太阳的热主要是通过红外线的形式传到地球上的。
新人教版八年级上册物理 第4章《光现象》教材练习与应用答案详解
桌面的高度分别为 40 cm 和 80 cm，当他把一支笔移至 C 处时，眼睛看到的A 点被笔挡住了。请
问：当 C 到桌面的高度为多少时，就可以证明平面镜反射时反射角等于入射角？
答：60cm
⑥某同学站在湖边看日出，同时也看到了水中的太阳。请在图 4-4 中画出
答：反射角为60°，反射光线、入射角、反射角如图4-2-23所示；如果
光垂直射到平面镜上，反射光将按原路返回（如图4-2-24所示）。
②自行车尾灯的结构如图4.2-8所示。夜晚，用手电筒照射尾灯，看看它
的反光效果。试着在图4.2-8左图上画出反射光线。
答：自行车尾灯由红色塑料制成，外表面是平面，在此塑料平
②“井底之蛙”这个成语大家都很熟悉。请根据光的直线传播知识画图说
明为什么“坐井观天，所见甚小”。
答：如图所示。因为蛙坐在井底且光沿直线传播受到井壁的阻碍，所以蛙能看
到的范围，只能看见两线所夹范围内的物体。
③ 举出一些例子，说明光的直线传播在生活中的应用。
答：①在开凿隧道时，工程师们常用激光来引导掘进机，使掘
他看到水中太阳的光路图。
⑦一束激光由 S点从空气射向水面，请在图 4-5 中画出它在空气中反射的
光路和在水中折射的大致光路。
⑧请找出下面左侧列出的各种现象在右侧所对应的主要物理知识并连线。
射击瞄准时要做到“三点一线”
在平静的湖面可以看到蓝天白云
光的直线传播
游泳池注水后，看上去好像变浅了
光遇到不透明物体后，可以形成影子
几乎没有光进入人眼；而地面上由于发生漫反射，有一部分光能够进入人眼。因此，
人教版(2024) 八年级上册物理+第四章 光现象 全章练习课件 +4专题四 光现象作图课件
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
5. 如图，两块平面镜成90°放置，画出图示光线经两次反射的光路图。
解析：过入射点作镜面的垂线即为法线，根据反射光线、入射光线分居法线两侧，
反射角等于入射角，作出两次反射的反射光线；由于两块平面镜互相垂直，则最后
的反射光线和最初的入射光线是平行的。
1
2
3
4
与仙女A'连线的垂直平分线；连接A'P交平面镜于点O，AO为入射光线，OP为反射
光线。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
类型四 光的折射作图
10. (2023雅安中考)如图所示，光从水中沿AO方向斜射入空气，请画出空气中折射
光线的大致方向。
解析：过入射点作法线，光由水中斜射入空气中时，折射角大于入射角。
5
6
7
8
9
10
11
12
13
14
15
6.
科技发展 航天员舱外作业时，宽厚的航天服限制了他的视野，为了看清
胸前的操作面板，可以通过手腕处的小镜子(如图甲)进行观察。图乙中A点代表航
天员的眼睛，B点代表胸前某一按钮，C点是小镜子的位置，请你根据反射光路图
在C点准确画出镜面并标出镜面与竖直面的夹角。(保留作图痕迹)
14
15
(2)B'点为蓝环最下端B点的像，请完成从C点看到B点的光路。
解析：(2)连接看到的B(即B')与C即为折射光的位置，与水面相交点为入射点，A'与
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题04 光现象评价目标与评价水平考点及要求知识性目标技能性目标体验性目标了解认识（A）理解（B）独立操作（C）经历认同内化（D）（1）通过实验，探究并了解光的反射定律。
探究并了解光的折射现象及其特点。
B C（2）通过实验，探究平面镜成像时像与物的关系。
知道平面镜成像的特点及应用。
A B C D（3）通过实验，了解白光的组成和不同色光混合的现象。
A【2019年题组】一、选择题（2019孝感）下列光现象中，由于光的直线传播形成的是A. 小孔成像B. 雨后彩虹C. 水中倒影D. 海市蜃楼【答案】A【解析】A. 小孔成像的基本原理是光的直线传播，故A正确；B. 雨后彩虹是光的色散现象，本质上是光的折射，故B错误；C. 水中倒影是平面镜成像，本质上是光的反射，故C错误；D. 海市蜃楼是光的折射现象，故D错误。
2、（2019襄阳）在下列四种现象中,由光的反射形成的是A. 阳光照射下高楼大厦产生的影子B. 襄阳护城河河面上倒映着古城墙的影像C. 池里水看起来比实际的浅D. 斜插入水中的筷子,从侧面看,筷子变弯了【答案】B【解析】A、阳光照射下高楼大厦产生的影子是由于光的直线传播形成的，不符合题意；B、襄阳护城河河面上倒映着古城墙的影像，属于平面镜成像，是由光的反射形成的，符合题意；C、池底反射的光线射向水面时发生折射，折射光线进入人眼，人眼逆着折射光线的方向看去，看到的是池底经水面折射所成的虚像，且虚像在实际池底的上方，所以池水看起来比实际的浅，属于光的折射现象，不符合题意；D、由于筷子反射的光从水中斜射入空气中时，传播方向发生了偏折，远离法线，折射角大于入射角，所以筷子在水中的部分是向上弯折，属于光的折射现象，不符合题意。
3、（2019武汉）在武汉举行的第七届世界军人运动会上，马拉松和公路自行车比赛将在东湖绿道上进行。
如图所示，在平静的水面，美丽的东湖绿道和它的倒影相映成趣，倒影形成的原理是A. 光的直线传播B. 光的反射C. 光的折射D. 光的色散【答案】B【解析】平静的水面相当于平面镜，东湖绿道的倒影属于平面镜成像，是由于光的反射形成的，故只有B 正确。
4、（2019鄂州）周末阳光明媚，小红和妈妈一同来到梁子湖边散步，看到湖中柳影摇曳，鱼儿戏水．下列说法正确的是A. 看到的柳影是光的反射形成的实像B. 看到的柳影是光的折射形成的虚像C. 看到的鱼儿是光的反射形成的虚像D. 看到的鱼儿是光的折射形成的虚像【答案】D【解析】我们看到湖中的鱼儿是因为光从水中斜射入空气中时，发生折射形成的虚像；看到湖中的柳影，属于平面镜成像，是光在水面发生反射形成的虚像，故ABC错误，D正确．5、（2019黄石）下列有关光现象的说法中正确的是：A. 水中倒影是倒立、等大的实像B. 验钞机利用红外线使荧光物质发光C. 电影院银幕上的图案是放映机生成的倒立、放大的实像D. 太阳光经过三棱镜产生彩色光带是光的反射现象【答案】C【解析】A. “倒影”属于平面镜成像，是由光的反射形成的虚像，故A错误；B. 验钞机是利用紫外线能使荧光物质发光的原理来辨别钞票真伪的，故B错误；C. 电影放映机的镜头是凸透镜，银幕上呈现的是倒立、放大的实像，故C正确；D. 太阳光经过三棱镜产生彩色光带是光的色散现象，故D错误。
6、关于生活中光现象的说法中错误的是A. 夏天树荫下有很多光斑，这是光的直线传播的例子B. 镜面反射遵守光的反射定律，而漫反射不遵守光的反射定律C. 太阳光发生色散、鱼塘里的鱼看起来位置变浅变近了，都是因为光发生了折射D. 近视眼镜利用了镜片对光线的发散作用，远视眼镜利用了镜片对光线的会聚作用【答案】B【解析】A．阳光在浓密的树荫下形成的圆形光斑是光沿直线传播形成的实像(即小孔成像)，故A正确；B ．镜面反射和漫反射的每条光线都要遵循光的反射定律，故B错误；C．当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象，鱼塘里的鱼反射的光线经水进入空气中会发生折射远离法线，所以鱼看起来变浅变近了，故C正确；D．近视眼成像在视网膜前，需要佩戴对光线有发散作用的凹透镜，远视眼成像在视网膜后方，需要佩戴对光线有会聚作用的凸透镜来矫正，故D正确。
二、填空题7、（2019荆州）如图所示的港珠澳大桥是在“一国两制”框架下，粤港澳三地首次合作建设的超大型跨海交通工程，它是全球最长跨海大桥，于2018 年10 月24 日正式通车运营．大桥在水中的倒影是光的_______现象，倒影看起来较暗是由于光在水面发生了________导致的．【答案】(1). 反射(2). 折射（或折射现象）【解析】水中的倒影时平面镜成像，其原理为光的反射，看见倒影是由于光线在水面发生反射进入人的眼睛，但一部分光线由于折射进入水中，则会导致倒影看起来更暗一些．二、作图题8、（2019襄阳）请根据入射光线画出折射光线。
【答案】【解析】过入射点作垂直于界面的法线，然后根据光从空气斜射入水中，折射角小于入射角画出折射光线。
如图所示。
9、（2019鄂州）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的．如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围．【答案】【解析】井中有水时，光线射到水面会发生折射现象，由于光是从空气斜射向水，所以入射角大于折射角，因此井底之蛙看到的视野范围比没水时会看到更大；大致范围如图中两条入射光线之间的区域所示。
10、（2019黄冈）如图所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）。
现往容器中加水至MN处，通过空心管又能看到硬币了。
请做出小明通过空心管又能看到硬币的光路图。
【答案】【解析】原来通过空心管刚好看不到容器底的硬币，现往容器中加水至MN处，通过空心管又能看到了硬币，产生这种现象的原因是从硬币反射出的光线经水面折射，折射角大于入射角，当折射光线射入人眼，人凭光沿直线传播的经验，认为硬币在折射光线的反向延长线上，人看到的是硬币的虚像A′，硬币的实际位置在A处，由此画出入射光线。
二、实验探究题11、（2019荆州）如图1 所示是探究“平面镜成像特点”的实验装置．实验步骤如下：把一支点燃的蜡烛A 放在玻璃板前面，再拿一只完全相同的蜡烛B竖立在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，此时在白纸上记下蜡烛A和蜡烛B的位置．移动点燃的蜡烛，多做几次实验．（1）实验过程中蜡烛B______（选填“需要”或“不需要”）点燃．（2）选取两支相同的蜡烛是为了比较像与物的______关系．（3）实验中若移开蜡烛B，将光屏放在像的位置，不透过玻璃板，直接观察光屏，看不到蜡烛A的像，说明平面镜成的是________．（选填“虚像”或“实像”）（4）如图2 所示，玻璃板原来沿直线BC竖直放置，若实验中将玻璃板沿顺时针方向转过一定角度θ（θ＜90º）后，蜡烛A成的像移动到点A1处，已知图中方格均为边长相等的正方形，则θ=______．【答案】(1). 不需要(2). 大小(3). 虚像(4). 45°【解析】（1）实验中蜡烛B的作用是确定像的位置以及比较物与像的大小关系，故不需要点燃；（2）选择大小相同的蜡烛是为了比较所成像与物的大小关系；（3）光屏所能承接的像为实像，平面镜所成的像光屏无法承接，故为虚像；（4）由平面镜成像特点，物与像的连线与平面镜垂直且到平面镜距离相等可作如下图，故θ角为45°．【2018年题组】一、选择题1、（2018武汉）如图所示的四种现象中，由光的反射形成的是（）A. B. C. D.【答案】C【解析】解：A、透过树丛的光束是直的，是由光沿直线传播形成的；B、雨后彩虹是光的色散形成的；C、平静水面上景物的倒影相当于平面镜成像，是由于光的反射形成的；D、海市蜃楼是光在空气中传播时由于大气层不均匀发生折射形成的；故选：C。
2、（2018恩施）下列光现象中属于光的折射的是（）A. B. C. D.【答案】D【解析】A、日偏食是光沿直线传播形成的现象，故A不符合题意；B、照镜子是平面镜成像现象，是光的反射形成的，故B不符合题意；C、汽车的观后镜是一个凸面镜，起扩大视野的作用，是光的反射现象，故C不符合题意；D、光从水中斜射入空气中时，折射角大于入射角，即折射光线远离法线，出现了筷子好像在水面处折断了的现象，故D符合题意．3、（2018荆州）关于平面镜成像特点及其实验探究，下列说法不正确的是A. 物体距平面镜越近所成的像越大B. 将蜡烛靠近玻璃板的同时像也将靠近玻璃板C. 做多次实验是为了避免实验结果的偶然性D. 使用光屏是为了探究平面镜所成像的虚实【答案】A【解析】平面镜所成的像是与物体等大的虚像，与物体与平面镜的距离无关，A错误；物体与在镜中所成的像与镜面的距离相等，所以蜡烛靠近玻璃板的时候，像也会靠近玻璃板，B正确；做多次实验是为了避免实验结果的偶然性，C正确；实像能用光屏承接，虚像不能，所以用光屏可以探究平面镜所成像的虚实，D 正确；故选A。
【强调】：（1）实像能用光屏承接，虚像不能用光屏承接．（2）平面镜成像特点之一：像与物到平面镜的距离相等．（3）多次测量，能得到普遍的规律；（4）物体在平面镜中成像，像的大小只跟物体大小有关，跟物体到平面镜的距离、平面镜的大小都没有关系。
二、填空题4、（2018恩施）小华去森林探险，看见阳光透过树叶的缝隙在地上留下圆形光斑，光斑的成像原理是____（填光学原理）．同时看见树林边溪水中的“蓝天白云”，这是____（填光学原理）在水中所成的虚像．小华想利用平面镜将太阳光束反射进一个水平山洞（如图所示），则他应将平面镜与水平地面成____夹角放置．【答案】(1). 光的直线传播(2). 光的反射(3). 30°或150°【解析】（1）阳光透过树叶的缝隙在地上留下圆形光斑，这是小孔成像现象，是光的直线传播形成的；（2）溪水中的“蓝天白云”，即平面镜成像，是由光的反射在水中形成的虚像；（3）根据光的反射定律，作出反射光线和入射光线夹角的角平分线，即为法线；然后过反射点垂直于法线作出平面镜，如下图所示；此时反射角为120602︒=︒；则平面镜与水平面的夹角为30°，或者为180°﹣30°=150°．所以，应将平面镜与水平地面成30°或者150°夹角放置．二、作图题5、（2018黄石）如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线．【答案】【解析】【详解】根据平面镜成像找入射点，作反射光线和入射光线．根据平面镜成像的规律，作出点光源O关于水面的对称点，即点光源O在水面的像O′，由于反射光线的反向延长线要过像点O′，连接PO′，与水面的交点就是入射点M．分别连接OM、MP、MA，可得入射光线、反射光线、折射光线．如图所示：6、（2018十堰）如图所示，AB、CD是平面镜前一点光源S发出的光经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S 的位置，并完成光路图．【答案】【解析】先将两条反射光线反向延长交于一点，该点即像点S'，再作出S'关于平面镜的对称点，该点即光源S的位置，连接S与两个入射点画出两条入射光线，如图所示：7、（2018咸宁）如图所示，已知光线AO斜射入水中，O为入射点．请作出其反射光线OB和进入水中的折射光线OC的大致方向．【答案】【解析】根据光的反射和折射定律作图。
