常用球阀结构特点及设计标准
5、密封面均对焊硬质合金
6、法兰连接
API 608-1995
10
油密封式固定
球球阀
1、流道：全通径
2、左、右阀体和球体采用铸钢或锻钢
3、左、右阀体密封采用O形圈
4、左、右阀体连接采用螺栓连接
5、两阀座密封圈处均设有注油嘴
6、阀杆与球体采用键连接
7、与管道连接采用焊接或法兰连接
6、阀体底部设调整螺杆也采用填料密封
7、连接方式：法兰连接
GB/T 12237-1989 API 608-1995
12
前阀座密封固
定球阀
1、流道：全通径
2、阀体、阀盖和球体采用铸钢或锻钢
3、采用上装式阀体
4、阀体阀盖采用螺栓连接
5、采用浮动阀座、密封面采用聚四氟乙烯，
阀座背后设有弹簧，前阀座台肩经过精确计
1、流道：全通径或缩径
2、采用球体上装式阀体
3、阀体、阀盖采用螺栓连接
4、阀体、阀盖、球体采用铸钢或锻钢
5、阀座采用金属对焊硬质合金，球体与阀座
API 6D-2002
API 608-1995
接触面对焊硬质合金
6、球体采用固定球
7、阀杆上有S形导槽，导销与导槽配合，使 阀杆升降时带动球体脱离阀座后再旋转90°或旋转90°再压向阀座
8、密封圈采用聚四氟乙烯
API 6D-2002
GB/T 12237-1989 API 608-1995
11
滑动阀座浮动
球球阀
1、流道：全通径或缩径
2、左、右阀体均为锻钢或铸钢
3、左、右阀体用螺栓连接，其密封用垫片密 封
4、左、右阀体放密封圈处均为5°斜面，阀
球阀结构原理

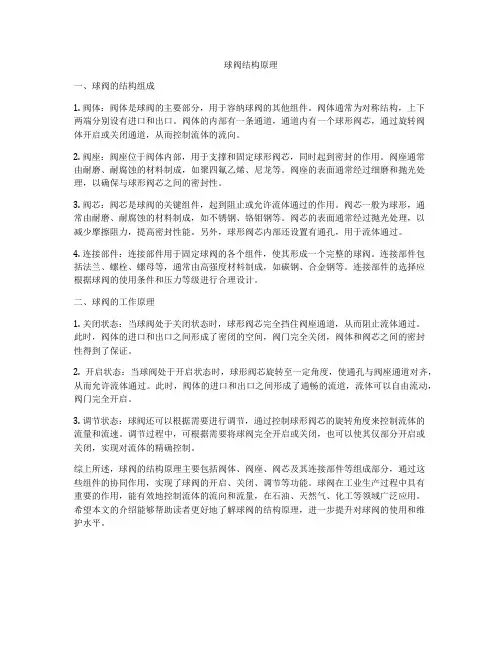

球阀结构原理一、球阀的结构组成1. 阀体：阀体是球阀的主要部分，用于容纳球阀的其他组件。
阀体通常为对称结构，上下两端分别设有进口和出口。
阀体的内部有一条通道，通道内有一个球形阀芯，通过旋转阀体开启或关闭通道，从而控制流体的流向。
2. 阀座：阀座位于阀体内部，用于支撑和固定球形阀芯，同时起到密封的作用。
阀座通常由耐磨、耐腐蚀的材料制成，如聚四氟乙烯、尼龙等。
阀座的表面通常经过细磨和抛光处理，以确保与球形阀芯之间的密封性。
3. 阀芯：阀芯是球阀的关键组件，起到阻止或允许流体通过的作用。
阀芯一般为球形，通常由耐磨、耐腐蚀的材料制成，如不锈钢、铬钼钢等。
阀芯的表面通常经过抛光处理，以减少摩擦阻力，提高密封性能。
另外，球形阀芯内部还设置有通孔，用于流体通过。
4. 连接部件：连接部件用于固定球阀的各个组件，使其形成一个完整的球阀。
连接部件包括法兰、螺栓、螺母等，通常由高强度材料制成，如碳钢、合金钢等。
连接部件的选择应根据球阀的使用条件和压力等级进行合理设计。
二、球阀的工作原理1. 关闭状态：当球阀处于关闭状态时，球形阀芯完全挡住阀座通道，从而阻止流体通过。
此时，阀体的进口和出口之间形成了密闭的空间，阀门完全关闭，阀体和阀芯之间的密封性得到了保证。
2. 开启状态：当球阀处于开启状态时，球形阀芯旋转至一定角度，使通孔与阀座通道对齐，从而允许流体通过。
此时，阀体的进口和出口之间形成了通畅的流道，流体可以自由流动，阀门完全开启。
3. 调节状态：球阀还可以根据需要进行调节，通过控制球形阀芯的旋转角度来控制流体的流量和流速。
调节过程中，可根据需要将球阀完全开启或关闭，也可以使其仅部分开启或关闭，实现对流体的精确控制。
综上所述，球阀的结构原理主要包括阀体、阀座、阀芯及其连接部件等组成部分，通过这些组件的协同作用，实现了球阀的开启、关闭、调节等功能。
球阀在工业生产过程中具有重要的作用，能有效地控制流体的流向和流量，在石油、天然气、化工等领域广泛应用。
关于阀门的结构分析汇总
球 阀 的 内 部 结 构
球阀阀座的密封方法 球阀的硬密封是靠球体 与密封圈的金属－金属密 封。 由于球阀的球体加工是非 常困难的，因此将密封座 加装上密封圈（图中蓝色 部分，俗称软密封）结合 使用以达到对气体介质的 密封，以适用于高压的工 作环境。 兰高球 封脂
球体表面有细 微划痕
局部放大即可看到比较 明显的划痕，在高压的 情况下，气体即从划痕 中进入阀腔，形成内漏
兰高球阀上游侧密封面看 不出明显缺陷
兰高球阀下游侧密封面 可以看到有明显的划痕 （见下页局部放大图）
兰高球阀下游侧密封面有明显的划痕，约1.0×0.5（mm宽×深） 据兰高厂家刘工讲这是造成阀体下游侧内漏的主要原因，在高 压的情况下该阀的内漏是很严重的。 划痕产生的原因在于投产早期清管不彻底，管道内存在沙子、 焊渣等，在开关阀过程中进入阀腔，划伤球体和密封面。阀座上 镶嵌的聚四氟乙烯密封圈相对钢铁要软，划伤就比较严重。
导致阀门泄漏的最重 要的原因是阀座密封 面未按要求装配。 阀体内污物的存在是引起 内漏的一个重要的原因。 这些污物既可能是沙子、 金属剥落物、焊渣和腐蚀 副产品，密封脂失效分解 第三个引起阀门内漏的原 因是阀球与密封座接触的 密封面有刮痕
判断阀门是否全关到 位。球阀由开到关阀 体绕中心线旋转90度
投产前期彻底清管， 把好施工质量关
螺栓未紧固时的处理
螺栓未紧固则采用敲击 扳手+加力杆进行紧固 紧固时注意将中法兰密 封面螺栓对称拧紧，注 意适当的力度 对于（DN300×250， 600lb）的兰高球阀使用 46#呆头敲击扳手 对于（DN300×250， 900lb）的兰高球阀使用 50#呆头敲击扳手
阀 门 内 漏 原 因 及 处 理
兰高阀门结构及问题处理兰高阀门的结构主要内容阀门的密封原理兰高阀门拆卸后的照片球阀内漏分析及问题处理兰高阀门拆卸后的照片球阀内漏分析及问题处理?阀门一般由两部分组成
天然气管道常用阀门—管道球阀
天然气管道常用阀门—管道球阀管道球阀的结构特点及工作原理1、阀体阀体可分为全焊接阀体设计和分体式阀体设计。
全焊接阀体设计有筒状结构和球状结构，筒状结构制造工艺较简单，便于装配定位，返修容易实施，坯件制造所需模具简单，费用相对较低，而且方便采用支撑板对球体进行固定。
但重量大，材料成本高。
同时由于多采用双焊缝，焊接过程热输入量大，残余应力复杂，轴向和径向变形大。
在阀门安装在管线上后，阀体承受极大地管道应力和管线载荷，同时由于安装误差、底层运动和热变应力等因素影响，产生的外力和扭矩是相当大的，厚度比较大的圆柱形阀体能够更可靠的承受管线载荷，不易产生变形。
球形阀体结构受力状况优于筒形阀体结构，抗弯曲、抗挤压能力强，阀体设计壁厚小，重量轻，结构整体性能好，但其制造工艺相对复杂，在阀内做球体支撑不易实施，一次性开模费用较高，但批量生产成本低于筒状结构阀门。
分体式结构又分为侧装式和顶装式两种。
一般由阀体和左右连接体组成，连接体与阀体由螺栓连接，连接法兰厚度与螺栓的连接强度应按与阀体内径相当的法兰进行类比设计，其连接强度必须防止管道盈利而产生连接松弛，使密封失效。
阀体与连接体面对面接触，中间无间隙。
密封必须满足失火安全要求，采用橡胶“O”型圈与缠绕式金属垫组合密封。
但是随着近年来全焊缝阀体技术的快速发展，已经逐渐取代了具有外漏危险的分体式结构。
2、阀座及密封阀座密封结构是全焊接球阀的关键技术，它直接影响球阀的密封性能和使用寿命，为确保其密封性能的可靠性和30年以上使用寿命的要求，通常在结构设计上采取以下措施：（1）双活塞效应的双密封阀座结构双活塞效应是指在这种结构里，阀座与球体密封中心与发作密封圈的中心在一个圆柱面上，阀座支撑圈和阀座密封圈均为可以移动的活塞，同时具有两个活塞。
所谓双密封座，是指就一个阀座而言，在两个方向均能实现密封的阀座结构。
即当上游介质压力高于中腔压力时，介质压力会推动阀座密封圈向球体移动，使上游侧推力与中腔侧推力形成的压力差，从而使阀座与球体抱得更紧，增加密封比压，满足密封要求，也就是当上游压力高时能够实现密封；当中腔压力高于上游压力时，中腔压力会把阀座密封圈推向上游侧，而改变阀座上下游侧的受力面积，使中腔介质推动阀座支撑圈的推力大于上游侧介质推动阀座支撑圈的推力，形成的压力差，这个压力差仍然使阀座与球体抱得更紧，实现密封。
管线球阀阀座防火结构分析(1)
书山有路勤为径，学海无涯苦作舟
管线球阀阀座防火结构分析(1)
没有明确的确认，火烧试验台是否具有供第三方认证试验所具备的资质条件含糊其辞。
这样有些制造商虽取得了防火证，但实际生产的产品是否是真正安全防火型，难以另人信服。
项目设计单位、业主工程技术部门对国内一些球阀制造商生产的管线球阀能否安全防火常有质疑。
管线球阀是固定球结构形式，上游端密封为主密封，具有DBB 功能，在密封完好的情况下，阀门在全开或全关状态下，可以通过中腔排污口或放空口来观察上游阀座是否存在泄漏。
管线球阀在正常使用下，中腔不带压。
在火灾事故时，设计合理的阀座防火结构，能够减缓上游压力介质进入中腔的进度，避免因中腔升压而引起介质外漏和内漏。
具有良好的防火结构设计的阀座，是保证管线球阀具有安全防火性能的主动措施。
管线球阀的防火结构设计中，阀座防火结构的设计是关键，阀座的防火性能良好，在火灾事故状态下，可减轻阀杆防火结构、阀体与左右体之间防火结构设计的压力。
本文重点分析管线球阀在火灾时发生泄漏的原因，对阀门的防火结构进行探讨。
2、阀座防火结构设计的目的阀座防火结构设计的目的为：
(1)有效保证在火灾事故时，上游压力介质尽可能少的通过阀座流入阀体中腔，从而引起内漏和外漏。
保证在消防队员到达事故现场之前，不因阀门使火灾事故扩大;在消防队员到现场后，利用消防设备能够快速压住火势，消除火灾事故。
(2)真正使产品的结构符合AP
3、阀座防火结构设计在金属阀座圈与阀体间设置石墨防火密封环；在金。
球阀阀座结构分析
书山有路勤为径，学海无涯苦作舟
球阀阀座结构分析
1、概述
球阀的主要功能是切断或接通管道中的流体通道。
球阀的工作原理是借
助驱动装置在阀杆上端施加一定的转矩传给球体,使其旋转90°,完成开启或关闭阀门的动作。
球阀阀座的密封原理依其结构而异,常用的阀座结构可分为固定阀座浮动球体与浮动阀座固定球体两大类。
当阀座固定球体浮动时,在流体压力作用下球体在流体流动方向产生位移,使它与阀后阀座密封而更紧密地接触,即在该密封面上的比压增大,形成单面密封,同时,阀前阀座密封面上的比压相应减小,往往不保证密封。
当阀座浮动球体固定时,流体压力不能使球体产生位移,而是阀座借助于弹簧或流体推力压向球体,建立密封比压。
2、结构
2.1、软密封阀座
(1)普通式
普通阀座(弹性阀座(更多球阀阀座的结构形式请见：
chvacuum/valve/ball-valve/053341.html
关于球阀阀座的常用材料请阅读：
chvacuum/valve/ball-valve/053342.html
4、结语
阀座和密封圈是球阀的关键部件。
密封圈应具有优良的稳定性, 较小的摩擦系数, 不易老化, 密封性能好。
阀座应具有一定的强度和刚度, 间隙适中, 受压时不易变形。
金属密封阀座应满足高温、高压、强腐蚀、超低温、零泄漏、长寿命、防火安全和耐压耐磨等功能。
球阀的密封结构和原理
球阀的密封结构和原理1．阀体的密封固定球球阀均采用浮动阀座形式的密封结构，阀座依靠镶嵌在阀体上预制的弹簧产生的弹力和介质的压力共同作用下将阀座紧紧的推向球体。
阀座密封采用组合密封的结构（如图1所示），初级的金属密封能有效地防止固体颗粒对密封面的损坏；次级密封是橡胶O形圈的密封，它有两个功能，一方面是擦拭球体的表面，防止它的表面受损，另一方面能保证阀门达到“零”泄漏的密封要求。
图1 组合密封结构根据球阀的不同密封结构，分为如下三类。
（1）单活塞效应的阀座标准设计的固定球球阀中，每一个阀座环都起着“单活塞效应”的作用。
在这种情况下，作用在阀座环外侧端面上的管线压力，产生一个把它推向球体的力，而作用在阀座环内侧端面上的、阀腔内的压力，产生一个把它推离球体的力。
因此，尽管施加在它们外侧端面上的管线压力，使得两个阀座环都获得了所需要的密封性能，但是，它们是“自释放”的。
这是因为，当阀腔内异常升高压力产生的、把阀座推离球体的力，大于弹簧把阀座推向球体的作用力时，这一效应允许阀腔内的压力，向与阀门连接的管线排放。
当阀体阀腔内压力正常时，阀座的受力情况如图2所示。
图2 阀座的受力情况一1.阀座2.石墨密封环3.橡胶O形密封圈4.连接体5.中间体6.球体阀体上游的压力大于等于阀腔内的压力，阀门关闭时，阀座被顶向球体，密封圈紧贴球面达到密封的目的。
此时阀座所受的作用力为：F=（P1－P0）×A2+P1×A3+F0其中F0为弹簧的推力。
当阀体阀腔内压力异常升高时，阀座的受力情况如图3所示。
阀体阀腔内的压力大于阀体上游的压力，阀门关闭时，阀座可能会被顶离球体，阀腔内的压力要进行泄放。
此时上游阀座受到被推离球体的力：F上=（P0―P1）× A2 ≥ P1 × A3 + F0图3 压力高时阀座的受力情况二1.阀座2.石墨密封环3.橡胶O形密封圈4.连接体5.中间体6.球体同理，下游阀座受到被推离球体的力：F下=（P0―P2）× A2 ≥ P1 × A3 + F0P2为阀体下游的压力，由于P1 > P2，所以F下> F上。
球阀结构（图），O型｜V型球阀结构原理
球阀结构（图），O型｜V型球阀结构原理球阀结构:球阀有很多种结构,但基本是大同小异,都是启闭件为圆形的球芯,主要由阀座、球体、密封圈、阀杆及其它驱动装置等组成,通过阀杆转动90度从而实现阀门的开与关,在管道上用于关断、分配、调节流量大小以及改变介质流向。
阀座根据.工况的不同使用不同的阀座密封形式。
阀体结构有一片式,两段式,三段式。
得锐自动化：OMAL球阀0型球阀结构:O型球阀的阀体内部安装有中间通孔的球体,球体上开有一个直径与管道直径相等的通孔,球体可在密封座中旋转,在管路方向两侧各有一个环状的弹性体来实现密封。
通过旋转球体90°,即可改变通孔的方向,从而实现球阀的开关。
O型球阀阀芯(球体)为球形,从结构上看，密封时球体阀座嵌在阀体侧阀座上。
相对运动部位均采用摩擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。
一般作二位调节用,流量特性为快开。
O型球阀原理:O型球阀全开时,两侧畅通为无阻碍阀,形成直管通道,双向密封,具有“自洁性能最佳的特点,适用于特别不干净、含纤维介质的两位切断场台。
球芯在阀门开启和关闭的过程中始终与阀[ ]产生摩擦,同时,阀芯和阀座之间的密封是通过阀座玉向球芯的预紧密封力实现的,但由于软密封阀座其优异的机械和物理性能,使得其密封性尤佳。
V型球阀结构:V型球阀球芯带有V型结构,阀芯是1/4球壳,开有V型缺口, 流通能力大,可调范围大、具有剪切力,能关闭严密等特点,特别适用于流体物质带纤维状的工况。
- -般情况下V型球阀都是单密封球阀。
不适合用来双向使用。
阀芯的边缘呈V字型,球体上有一一个V形开口,随着球的旋转,可使用中间开度面积的变化进行流量调节,并可切断流体中夹杂的杂质而关闭，适用于纸浆、砂浆、粘性流体的控制。
V型球阀原理:V型状边缘,切断杂质。
在球体转动过程中,球体V型刀口与阀座相切,从而切断流体中的纤维和固态物质,而一般的球阀则不具备这一功能,故易导致关闭时纤维杂质卡住,给维修和维护带来极大的不便。
