空间的气流组织和分配
气流组织操作方法

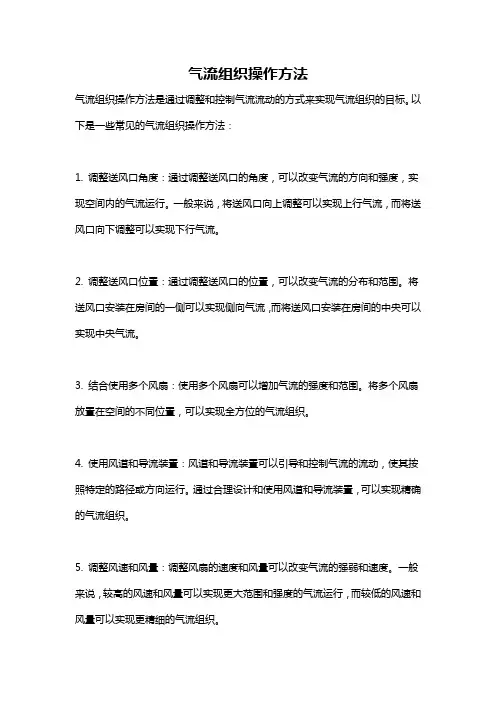

气流组织操作方法
气流组织操作方法是通过调整和控制气流流动的方式来实现气流组织的目标。
以下是一些常见的气流组织操作方法：
1. 调整送风口角度：通过调整送风口的角度，可以改变气流的方向和强度，实现空间内的气流运行。
一般来说，将送风口向上调整可以实现上行气流，而将送风口向下调整可以实现下行气流。
2. 调整送风口位置：通过调整送风口的位置，可以改变气流的分布和范围。
将送风口安装在房间的一侧可以实现侧向气流，而将送风口安装在房间的中央可以实现中央气流。
3. 结合使用多个风扇：使用多个风扇可以增加气流的强度和范围。
将多个风扇放置在空间的不同位置，可以实现全方位的气流组织。
4. 使用风道和导流装置：风道和导流装置可以引导和控制气流的流动，使其按照特定的路径或方向运行。
通过合理设计和使用风道和导流装置，可以实现精确的气流组织。
5. 调整风速和风量：调整风扇的速度和风量可以改变气流的强弱和速度。
一般来说，较高的风速和风量可以实现更大范围和强度的气流运行，而较低的风速和风量可以实现更精细的气流组织。
需要注意的是，在进行气流组织操作时，应根据具体的空间和需求进行合理设置和调整。
不同的空间和需求可能需要不同的操作方法和参数设置。
常见的气流组织形式有哪些？_0

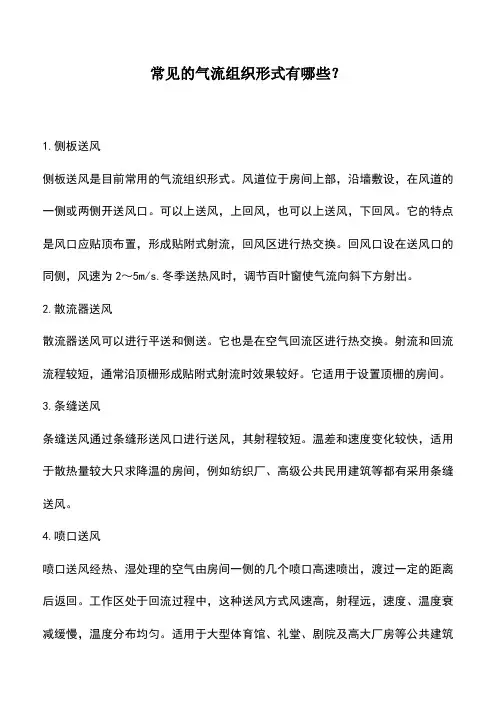

常见的气流组织形式有哪些？
1.侧板送风
侧板送风是目前常用的气流组织形式。
风道位于房间上部，沿墙敷设，在风道的一侧或两侧开送风口。
可以上送风，上回风，也可以上送风，下回风。
它的特点是风口应贴顶布置，形成贴附式射流，回风区进行热交换。
回风口设在送风口的同侧，风速为2～5m/s.冬季送热风时，调节百叶窗使气流向斜下方射出。
2.散流器送风
散流器送风可以进行平送和侧送。
它也是在空气回流区进行热交换。
射流和回流流程较短，通常沿顶栅形成贴附式射流时效果较好。
它适用于设置顶栅的房间。
3.条缝送风
条缝送风通过条缝形送风口进行送风，其射程较短。
温差和速度变化较快，适用于散热量较大只求降温的房间，例如纺织厂、高级公共民用建筑等都有采用条缝送风。
4.喷口送风
喷口送风经热、湿处理的空气由房间一侧的几个喷口高速喷出，渡过一定的距离后返回。
工作区处于回流过程中，这种送风方式风速高，射程远，速度、温度衰减缓慢，温度分布均匀。
适用于大型体育馆、礼堂、剧院及高大厂房等公共建筑
中。
5.孔板送风
孔板送风利用顶栅上面的空间作为静压箱。
在压力的作用下，空气通过金属板上的小孔进入室内。
回风口设在房间下部。
孔板送时，射流的扩散及室内空气混合速度较快，因此工作区内空气温度和流速都比较稳定，适用于对区域温差和工作区风速要求严格，室温允许波动较小的场合。
全面通风气流组织的原则
全面通风气流组织的原则
全面通风气流组织的原则如下：
1. 空气流动方向：通风气流应从干净的区域向污染的区域移动，以有效地将污染物排出。
2. 气流速度：通风气流的速度应在可接受的范围内，既能够有效地将污染物带走，又不会引起其他问题，如温度不适或风扬尘。
3. 高效过滤：在通风系统中使用高效过滤器，以去除空气中的微尘、细菌和其他污染物。
4. 均匀分布：通风系统应该能够均匀地将新鲜空气分布到房间各个角落，以确保整个空间得到充分的通风。
5. 空气质量监测：全面通风气流组织应配备相关的空气质量监测设备，用于实时监测空气中的污染物浓度，以便及时采取措施。
6. 合理运行：通风系统应按照预定的操作指南进行合理运行，以达到最佳的通风效果。
7. 定期维护：通风系统应定期进行检查和维护，确保其正常运行，保证室内空
气的良好质量。
综上所述，全面通风气流组织的原则是确保新鲜空气能够均匀地分布到室内各个角落，通过高效过滤和定期维护，将污染物有效排出，保证室内空气的质量。
空气调节工程_思考题_习题答案 (2)

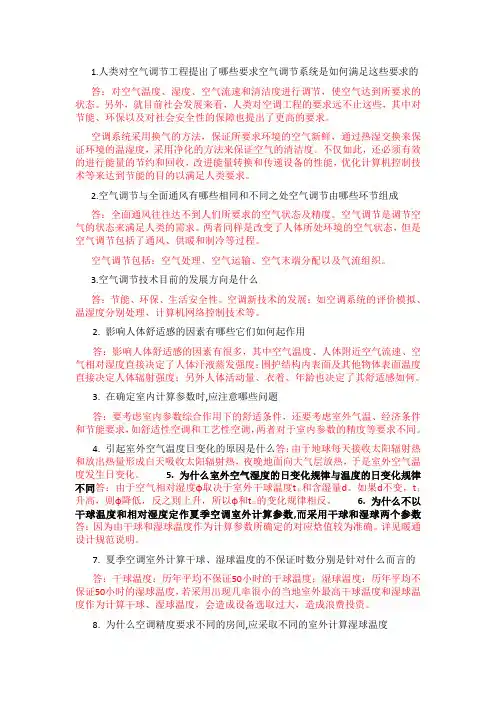

1.人类对空气调节工程提出了哪些要求空气调节系统是如何满足这些要求的答：对空气温度、湿度、空气流速和清洁度进行调节，使空气达到所要求的状态。
另外，就目前社会发展来看，人类对空调工程的要求远不止这些，其中对节能、环保以及对社会安全性的保障也提出了更高的要求。
空调系统采用换气的方法，保证所要求环境的空气新鲜，通过热湿交换来保证环境的温湿度，采用净化的方法来保证空气的清洁度。
不仅如此，还必须有效的进行能量的节约和回收，改进能量转换和传递设备的性能，优化计算机控制技术等来达到节能的目的以满足人类要求。
2.空气调节与全面通风有哪些相同和不同之处空气调节由哪些环节组成答：全面通风往往达不到人们所要求的空气状态及精度。
空气调节是调节空气的状态来满足人类的需求。
两者同样是改变了人体所处环境的空气状态，但是空气调节包括了通风、供暖和制冷等过程。
空气调节包括：空气处理、空气运输、空气末端分配以及气流组织。
3.空气调节技术目前的发展方向是什么答：节能、环保、生活安全性。
空调新技术的发展：如空调系统的评价模拟、温湿度分别处理、计算机网络控制技术等。
2. 影响人体舒适感的因素有哪些它们如何起作用答：影响人体舒适感的因素有很多，其中空气温度、人体附近空气流速、空气相对湿度直接决定了人体汗液蒸发强度；围护结构内表面及其他物体表面温度直接决定人体辐射强度；另外人体活动量、衣着、年龄也决定了其舒适感如何。
3. 在确定室内计算参数时,应注意哪些问题答：要考虑室内参数综合作用下的舒适条件，还要考虑室外气温、经济条件和节能要求，如舒适性空调和工艺性空调，两者对于室内参数的精度等要求不同。
4. 引起室外空气温度日变化的原因是什么答：由于地球每天接收太阳辐射热和放出热量形成白天吸收太阳辐射热，夜晚地面向大气层放热，于是室外空气温度发生日变化。
5. 为什么室外空气湿度的日变化规律与温度的日变化规律不同答：由于空气相对湿度φ取决于室外干球温度t干和含湿量d。
名词解释气流组织
名词解释气流组织
气流组织指的是，大气层中的气流具有明显的空间分布模式，这些模式可以分为尺度和时间尺度上的不同阶段。
最小的气流是称为小尺度涡流的小型涡流，它可以在短的时间内发生变化，受到外界的扰动。
随着空间或时间的变化，这些小涡流会汇集为更大尺度的涡流系统，如低涡、不稳定带、高度场等。
此外，这些大涡流系统会影响和控制气流，形成一个垂直空间结构，称为“气流组织”。
气流组织是大气变化过程的核心，它的变化将影响气候的变化状态。
气流组织是大气结构物的主要结构形式，承载着大气热量、大气水汽、物质质量和96％的大气压。
它们会影响气候变化过程，使大气环境发生重大变化。
气流组织依靠和控制大气中气流的活动，并起着诸多方面的影响作用。
比如，气流组织影响气温分布和气候状况。
这可以减轻或加强气候不稳定性，改变未来气候变化，以及影响气象灾害和气溶胶的传输。
此外，气流组织在大气环流、环境观测、气象预报和天气模式建模等方面，着重探索其结构特征、形态连续性、气象事件发展过程等有关内容。
总的来说，气流组织是指大气层中具有明显空间分布模式，由小涡流汇集而成的大涡流，这些空间分布模式有助于揭示气候变化模式，可以改变未来气候变化，也影响着未来气象灾害和气溶胶输送方面的表现。
因此，研究气流组织，对深入理解大气变化和气候变化以及保护和管理大气变化过程都十分重要。
高大空间建筑室内气流组织分析
高大空间建筑室内气流组织分析高大空间建筑有其各自的特点，对于体育馆、音乐厅等建筑，其室内气流组织是空调系统设计的重点。
本文结合工程实例，介绍了工程的计算区域及设计参数，围绕垂直温度分布、垂直速度分布、气流分布特点及送风能耗比较这几方面对计算结果进行分析，为高大空间建筑室内环境的改善提供依据。
标签高大空间；建筑室内；设计参数；气流组织；分析随着我国社会经济建设步伐的不断加快，体育馆、音乐厅等高大空间建筑数量日益增加，逐渐成为城市建设的时代标志。
这些建筑具有体积大、围护结构传热量大、人员灯光密集，空调负荷较大等特点，其室内热环境状态参数随时可能发生变化，选取合理的气流组织方式对空调系统的设计有着重要的影响。
大空间气流组织指的是对气流流向和均匀度按一定要求进行组织，主要采用的方式有分层空调、置换通风、地板送风以及碰撞射流，如图1所示。
目前我国建筑室内空调系统的气流组织设计仍处于发展的阶段，并没有完善的理论体系和试验结论。
因此，通过对高大空间建筑室内气流组织的分析，确定合理的气流组织设计，对改善建筑室内的环境具有重要意义。
图1 大空间四种空调方式示意图1 计算区域及设计参数某公共建筑，结构南北对称，计算区域选取北边一半，计算区域层高约12m，占地面积约7450m2，属高大空间建筑。
计算区域按非结构网格划分。
人员工作区（高度0～2m）气流扰动较大，网格较密，非人员工作区网格相对稀疏。
根据FLUENT软件选取RNGk-ε两方程紊流模型，近壁面区域则选用标准壁面函数法，速度-压力耦合采用SIMPLE算法。
边界条件见表1，照明、设备及外墙负荷指标均参照原设计计算书选取，其中人员散热量均布在地面上。
为达到夏季室内人员工作区的要求设计温度25±0.5℃，参考相关文献资料，计算得到四种空调方式各自的设计参数，汇总于表2。
2 结果分析2.1 垂直温度分布不同高度上的平均温度值汇总于图2。
可以看出，四种空调方式都满足人员工作区的设计温度25±0.5℃，且分层效果明显。
办公室空间的气流组织解决方案
办公室空间的气流组织解决方案随着办公自动化的普及，办公人员越来越集中，办公设备负荷越来越大，所以大型办公室一般均配备了集中空调系统。
这种办公室一般特点是空间面积大，人员和设备密度大，单位面积的冷负荷高。
由于自动化办公是近些年出现的特点，很少有人对其空调系统进行专项研究，尤其是室内气流组织方面。
现在许多办公室都有如下问题：1、夏季空调送风口下的人员抱怨空调太凉，有时必须加件秋装。
2、距离风口远的人员抱怨空调不够凉。
3、冬季办公室内区温度太高，而外区有比较冷。
上述问题1、2条明显是气流组织控制不好，造成室内温度场不均匀所致。
第3条是系统设计未考虑到空调内外区独立控制所致。
这里我们先来研究气流组织问题，首先看一下国内办公房间空调气流组织设计的现状。
第一、现在国内高度4m以下的下送风空调风口大量采用的是散流器，以铝合金的方形散流器居多，市场占有率在90%以上。
第二、设计人员在选择散流器时，基本上不进行气流组织计算，大多只是根据风口的送风量计算一下喉部尺寸。
第三、设计人员在布置散流器时，主要考虑与回风口的距离以减少气流短路，兼顾设备和送风管位置。
很少考虑送风温差、送风高度、送风量及工作区域气流速度等因素。
从大量的应用实例调查来看，一般反映在散流器正下方水平1m～2m处有明显吹风感，说明目前国内常用的铝合金散流器不能达到的水平散流送风，而是向下的扩散送风。
因此目前大部份的办公室室内气流组织如下图所示：常规散流器送风的气流示意图一般空调房间夏季设计工况为干球26℃，相对湿度60%，露点温度17.63℃。
以国内常用的风机盘管+新风系统为例，室内的湿负荷由风机盘管承担，因此风机盘管的出风温度会达到露点温度一下，即低于17.63℃，甚至会达到15℃。
而风口的送风温度基本等于盘管出风温度，即便是有一定的风管温升（考虑摩擦损失和传热损失）也不会高于19℃。
因此低于19℃的送风没有与室内空气充分混合，吹到工作区域，就会使风口下方的人员感到气温太凉了。
第三讲 大空间建筑室内气流组织设计
回风
送风
组成 作用
气流Ⅰ
气流Ⅱ
小容量送风机A 小口径管道B 定向喷嘴C
大送风机（或空调器D） 短送风管E 普通送风口F
高冲力（～6kgm/s2，50m/s的流速）热湿处理、换气 诱导气流Ⅱ
第三讲 大空间建筑室内气流组织设计
主要设计条件： 1. 室内温湿度、速度设计参数 2. 建筑几何结构，建筑空间设计允许情况
主要设计要点： 1. 设计区域满足温度、速度要求（无吹风感） 2. 观众看台上下部温差＜2℃ 3. 找最不利点进行校核计算
设计参数：
有资料分析表明：夏季室内计算温度由26提高至28℃，冷负荷 可减少21-23%，冬季22 ℃将为20℃，则热负荷可减少26-31%
3. 校核计算结果，不满足下述条件，重设t0，或y和x 重复计算直至下述条件满足。
d0≤≥0.2~0.8m，v0＞10m/s 4. d0、v0L0 喷嘴个数N
L总 5. 远程和近程两排喷口侧送 计算原则： 1）一般远程为水平送风负责远距离送风，
风量为总送风的2/3，近程喷口以一定角度送 风负责近距离区域，一般为总送风的1/3 2）两排风口侧送分别单独计算
室内风速及其它设计参数：
羽毛球、乒乓球、冰球：风速≤0.2m/s（国外有0.15m/s) 观众席：0.15-0.30m/s 其他：工作区高度（乒乓房）：10-11m 换气次数：现行规范规定：高大空间建筑的换气次数：≤5次/h 送风温差：6-8℃ 目前我国建成的体育馆风量一般都在31～39m3/h 噪声标准：NC45-NC50
冷热指标：
观众密度：2-2.5人/m2 比赛场照明负荷：大型：100-200W/M2；中小型：50-70W/m2 一般：冷负荷估算指标：180-470W/m2
气流组织(PPT115页)(1)
首都机场喷口
气流组织(PPT115页)(1)
图所示的球形喷口又称为球形旋转式喷口。
该风口的球形壳体上带有圆形可调送风量的短喷嘴， 转动风口的球形壳体，可使喷嘴位置在一定范围内上 下左右变动，从而很方便地改变气流送出方向；
改变喷嘴处的阀片位
置，还可调节送风量
的大小。
图8-18 上送式旋流风口
1-出风格栅 2-集尘箱 3-旋流叶片
气流组织(PPT115页)(1)
上送式旋流风口优 点
送风气流与室内空 气混合好，速度衰 减快，格栅和集尘 箱可以随时取出清 扫。
适用场合
室内下部空调负荷 大的场合(如计算 机房)，以及只需 要控制室内下部空 气环境的高大房间 (如展览馆）。
空调风口
§ 包括送风口和回风口。 § 空调风口的形式对空调房间内气流及温度、湿度等空气
参数的分布情况有很大影响。 § 对于空调房间的使用者来说，通常空调风口是整个空调
系统惟一可看见的装置，因此空调系统所选用的空调风 口不但应当很好的实现对其功能的要求，而且外观还要 与室内装饰相协调，并得到使用者的认可。 § 全面了解空调风口的形式和特点对选用合适的送回风口 十分重要。
气流组织(PPT115页)(1)
喷口送风的优点
射程远、送风口数量需要少、系统简单、投资较小。
常用场合
空间较大的公共建筑（如体育馆、影剧院、候机厅、展 览馆等）和室温允许波动范围要求不太严格的高大厂 房。
气流组织(PPT115页)(1)
4.条缝风口
或称条缝型风口。按风口的条缝数分有单条缝、 双条缝和多条缝等形式。
气流组织(PPT115页)(1)
(2)双层百叶风口 ▪ 是双层活动百叶风口的简称。 ▪ 它有两组相互垂直的活动可调叶片，分外层和内层布置，
火车站高大空间气流组织模拟设计方案
火车站高大空间气流组织模拟设计方案随着城市化进程的不断推进，人们出行需求不断增加，高铁、城际铁路等快速交通方式逐渐流行。
火车站作为重要的交通枢纽和城市门户之一，也越来越受到人们的关注。
其中，火车站高大空间的气流组织是一个重要的设计要素，它关乎着站内空气流动的舒适性、安全性和环境影响等方面。
因此，本文将探讨火车站高大空间气流组织模拟设计方案，以期提高站内环境质量和旅客满意度。
一、火车站高大空间气流组织的设计在火车站的建设中，气流组织的设计应该充分考虑通风、循环、冷却和加湿等方面，以提高站内空气质量和热舒适度。
具体来说，需要考虑以下几点：1. 通风路径的设计通风路径是指在火车站内部形成的气流路径，通过合理的通风路径设计，可以达到空气流动的均匀性、稳定性和通畅性。
通风路径的设计需要考虑站厅、候车大厅、月台等不同功能区域之间的空气流动关系，建立空气流动的正向通风路径和负向排风路径。
同时，还需要对气流运动过程进行动态监测和反馈调节，以保证空气流动方向的准确性和稳定性。
2. 空气质量的控制在火车站内部，人员密集，环境空气质量容易受到污染和异味干扰。
因此，在气流组织的设计中，需要考虑如何控制空气质量，并保持空气清新。
具体措施包括空气过滤、沉积污染物治理、加湿控制等方面，以保证站内空气质量的良好。
3. 温度和湿度的控制在气流组织的设计中，还需要考虑温度和湿度的控制，以改善站内热舒适度。
具体措施包括加装空调设备、喷淋系统、加湿系统等技术手段，通过适当的调节，实现站内室温、湿度和热舒适度的控制。
二、气流组织模拟设计的应用为了更好的设计和优化火车站内部的气流组织，需要进行模拟设计和优化分析，以掌握站内气流分布的特点。
现代化的计算机仿真技术可以将建筑物内部的气流结构模拟出来，反复优化和验证，从而提高气流结构的优化和稳定性。
1. 模拟软件的选择在进行气流组织模拟设计时，需要先选择适合的气流模拟软件。
常用的气流模拟软件包括FLUENT、ANSYS、PHOENICS 等。
第六章_通风与气流组织第一--三节
通风：不采用回风，空气不循环使用，进风不 （或简单）处理，排风需处理至满足排放标准才 能排除； 空调：采用回风，进风需处理至设计值，排风不 需处理。
4
二、自然通风（Natural Ventilation）
定义：指利用自然的手段（热压、风 压等）来促使空气流动而进行 的通风换气方式。
洁区
29
常见风口类型---置换通风
30
3、个性化送风（Personalized Ventilation）
原理：将处理好的新鲜空 气直接送至人员主要活动 区，同时人可调节送风参 数，实现有限区域个性化。
特点：个性化调节；直接 控制呼吸区，无需全部区 域的控制；通风效率高， 通风量、能耗小。
42
根据通风气流的目的，气流分布的 评价分为三个方面 通风有效性 排污有效性 能量利用有效性与热舒适
43
二、通风有效性描述参数
空气龄 换气效率 可及性
44
1、空气龄(Air Age)
最早于20世纪80 年代由Sandberg 提出。
定义：指送风到 达房间某点的时 间。
实际意义：旧空 气被新空气代替 的速度。
输入和平衡分配； 在噪声和污染严重地区，不适用； 安全隐患，应预先采取措施； 不适用恶劣气候地区； 需要居住者自己调节，麻烦； 未对进口空气过滤、净化； 所需空间较大，受到建筑形式的限制。
24
三、机械通风（Mechanical Ventilation）
定义：指利用机械手段（风机、风扇等）产 生压力差来实现空气流动的方式。
＝ 2P＝ 2P
通过的空气量：
G F＝F 2P
关键因素： F、P
大空间办公室室内气流组织模拟分析
大空间办公室室内气流组织模拟分析摘要：风机盘管侧吹的距离较小，常与空间净高或装修要求相冲突，本次模拟计算得出：合理布置送排风口位置，合理设计风口类型尺寸、选择适当风速大小，可有效的增大风机盘管的送风距离，使人员活动区处在回风区，同时有效控制风速与噪声在合理区间。
关键字：气流组织；风机盘管；新风；风速一、建筑概况本次模拟分析采用Phoenics软件中的FLAIR模块，分析在不同送风方式下室内气流组织的分布情况，本次着重对室内温度，风速和风压三个指标进行分析说明。
大空间办公室尺寸为9m*18m*4.5m，其中18米为长，宽为9米，高为4.5米，在9米的两边上各装2台风机盘管，采用侧送风对吹方式，回风采用在风盘下部，风机盘管吊装在梁底，方案送风口高度为3.40m，回风口高度为3.15m，本次模拟分析采用四种不同布置方案。
1.1方案一送风口尺寸为1200*150，风量为1800CMH，按1次/h的换气次数进行设计计算；在走廊侧设有面积约为1m2的新风口，采用缝隙渗透的进风方式。
该方案送风口高度为3.40m,回风口高度为3.15m,盘管间隔3m,盘管距离长边外墙约为2.7m，送风口距离短边外墙为1.5m，回风口距离短边外墙1.2m。
排风口尺寸为0.35*0.25m,距离长边墙1.8m,高度为3.4m，间隔3m。
平面示意图1.3方案三新风采用机械送风，并经冷却处理，新风口与风盘同高，新风口尺寸为400*150，风速为2.95m/s；风盘送风口尺寸为900*150，风速为2.95m/s，布置形式为对吹方式；回风口尺寸为2200*300，风速为1.75m/s。
在阳台及走廊处各设有1台排风风机，按1次/h的换气次数进行设计计算。
1.4方案四新风采用机械送风，并经冷却处理，新风口与风盘同高，新风口尺寸为600*130，风速为2.95m/s；风盘送风口尺寸为900*130，风速为2.95m/s，布置形式为对吹方式；回风口尺寸为1200*300，两侧布置，风速为1.75m/s。
例析大空间气流组织分布仿真模拟
例析大空间气流组织分布仿真模拟一.研究背景论述首先在研究的开始要搞清楚气流组织分布的实际含义。
所谓气流组织，即指对气流流向和均匀度进行组织。
在空调房间里合理的布置送风口和回风口，使经过了处理，净化的空气被送风口送到室内后，在与室内的空气混合并且扩散后，均匀的消除室内的余湿和余热。
从而使得室内形成一个均匀，稳定，有着合理的湿度和温度的状态，最终目的即使得室内的人感到舒适。
而与此同时，回风口抽调走室内的空气，将大部分的风返回到空气处理机组，还有一小部分的风就会被排到室外。
气流组织对建筑空间内的空气温度，湿度和分布是否符合各种生产或生活的要求有着重大的影响，甚至起着决定性作用。
在一栋现代化的体育馆这种大空间的建筑中，除了必备的体育设施，必须有良好流通的空气。
特别是在比赛大厅中的空调是重中之重。
而气流组织又是体育馆空调设计的关键，它不仅直接影响到体育馆内空调能否达到预期的效果，而且还与空调方案的经济性，如运行的费用，是否节能等方面有着密切的联系。
因此可看出在设计中的重要性。
了解气流组织的实际效果主要有两个部分：即建设之前的预测和建成之后的实测。
设计前的预测主要有射流理论分析，模拟实验，数值模拟（CFD），区域化模型三种方法。
在此着重介绍数值模拟（CFD）这一方法。
CFD数值模拟这一方法与其他的方法相比较有着得天独厚的优势，比如成本低，速度快且适用的范围广。
它是伴随着计算机技术和数值计算技术的发展而逐渐得以发展的自从CFD在1974年由丹麦的学者P.V.Nilsen应用于空调室内的空气气流组织的模拟数值以来，短短的40年间，CFD在应用空调气流组织方面取得了飞速的进步和发展。
在CFD的研究方面分为基础研究和应用研究。
在基础研究方面包括：室内研究的简化模拟，室内空气流动模拟等，在应用研究方面又可分为自然通风的数值模拟，VOC散发数值模拟，置换通风的数值模拟等。
而本文的研究方向是在室内研究的简化模拟的基础之上的高大空间数值模拟应用模拟研究。
空调房间的气流组织
(二)散流器
散流器是安装在顶棚上的送风口，自上而下送出气流。散流
器的型式很多，有盘式散流器，气流里辐射状送出，且 为贴附射流；有片式散流器，设有多层可调散流片，使 送风或呈辐射状，或呈锥形扩散；也有将送回风口结合在一 起的送、吸式散流器；另外有适用于净化空调的流线型散
流器。
(三)孔板送风口 空气经过开有若干小孔的孔板面进入房间，这种风口型式 叫孔板送风口。孔板送风口的最大特点是送风均匀，气流 速度衰减快。因此最适用于要求工作区气流均匀、区域温 差较小的房间，如高精度恒温室与平行流洁净室．
（3）下送上回
房间送风口布臵在下部，对于内余热量大，特别是热
源又靠近顶棚的场合，如计算机房，广播电台的演播大厅 等，采用这种气流组织形式非常合适。 但下送风的温差不能太大，否则容易引起人的不舒适感， 另外风速不能太大，否则容易吹起灰尘，影响空气的清洁度。
下部送风的气流组织 （a）地板送风；（b）下部低速侧送风
第五节 气流分布性能的评价
（3）换气效率：可能最短的空气寿命与平均空气寿 命之比。
n
2 100%
（4）能量利用系数：考察气流分布方式的能量利用 有效性，
第五章 空调房间的 空气分布
【知识点】室内气流组织的基本方式；送、回风口 气流流动规律；常用送、回风口的型式及适用范围； 散流器送风的计算方法。
【学习目标】掌握室内气流组织的基本方式；了 解送、回风口气流流动规律；掌握常用送、回风口的 型式以及适用范围；理解散流器送风的计算方法。
目
录
第一节 送风射流的流动规律
第四节
房间气流分布的计算
空间气流分布的计算不像等温自由射流计算那么简单， 需要考虑射流的受限、重合及非等温的影响等因素。 需要对它们进行修正。
