一、晶闸管的结构、符号
A阳极
A
P
N
P
G门极
G
N
K阴极
晶闸管的结构
K
晶闸管的符号
二、晶闸管的工作特性
晶闸管的导电特点：
（1）晶闸管具有单向导电特性 （2）晶闸管的导通是通过门极控制的 晶闸管导通的条件： （1）阳极与阴极间加正向电压 （2）门极与阴极间加正向电压，这个电压称为触发电压.
（以上两个条件，必须同时满足，晶闸管才能导通） 导通后的晶闸管关断的条件：
学习活动一 工作准备
1、能够根据工作任务联系单，明确工时、工作内容，制定 工作计划。
2、会描述触发器的特点。 3、能够画出RS触发器、JK触发器、D触发器、T触发器的 逻辑符号，会描述它们的逻辑功能。 4、能够说出计数器的作用及种类。 5、能够说出寄存器的作用和种类。 6、能够画出集成电路CD4017的符号，并描述其功能。
由于门极所需的电压、电流比较低（电路只有几十至几百毫安）， 而阳极A与阴极K可承受很大的电压，通过很大的电流（电流可大 到几百安培以上），因此，晶阐管可实现弱电对强电的控制.
三、晶闸管的主要参数
断态重复峰值电压UDRM 反向重复峰值电压URRM
结温为额定值，门极断开，允许重复加在 晶闸管A与K间的正向峰值电压
Ｖ
+-
iL +
u1
uu222
RL
Biblioteka BaiduuL
-+
-
单相半波可控整流电路
t
t
ug 1
2
0
t
t
1
2
uL
0 tπ
1
2π t
2
单相半波整流电路
控制角α——从晶闸管开始承受正向 电压到被触发导通所对应的电角度. 导通角θ——晶闸管实际导通的角度.
α+θ=π
改变α的大小，即可改变输出电压uL 的波形. α 越大，θ越小.
UL
0.45 120 1 cos90 2
27 V
UL
0.45 120 1 cos120 2
晶闸管由通到断的临界电流
晶闸管在正向工作时，可能处于导通状态， 也可能处于阻断状态.晶闸管的参数中，断态和 通态都是为了区分正向的两种不同状态，因此， “正向”二字可省去。
四、晶闸管的型号
五、晶闸管的简单测试
（1） 极性的判断
将万用表置于“R×1k”或“R×100”挡，如果测得其中两 个电极的正向电阻较小，而交换表笔后测得反向电阻很大，那么 以阻值较小的一次为准，黑表笔所接的就是门极G，而红表笔所接 的就是阴极K，剩下的电极便是阳极。
（2） 质量的判断
将万用表置于“R×10”挡，黑表笔接阳 极，红表笔接阴极，指针应接近∞，如图7-7 所示。当合上S时，表针应指很小的阻值，约 为60～200Ω，表明单向晶闸管能触发导通； 断开S，表针回不到∞，表明晶闸管是正常的 （有些晶闸管因为维持电流较大，万用表的电 流不足以维持它导通，当S断开后，表针会回 到∞，也是正常的）。如果在 S未合上时，阻 值很小，或者在S合上时表针也不动，表明晶 闸管质量太差或已击穿、断极。
晶闸管整流电路相关知识
熟练掌握单相可控整流电路的工作原理，绘制不同控 制角下的输出电压和电流波形，会计算输出电压、电 流，会选择晶闸管与整流二极管。
晶闸管组成的整流电路可以在交流电压不变的情 况下，方便地改变直流输出电压的大小，即可控整流.
一、单相可控整流电路
1、单相半波可控整流电路
（1）电路组成及工作原理
把控制角α的变化范围称为移相范围. 单相半波可控整流电路的移相范围为： 0～π
t ug 1
0 t
1α θ
uL
0t π
1
t
2
tα
2θ
2π
t
2
（2）主要参数计算
输出电压的平均值
UL
0.45U 2
1cos 2
负载电流平均值
IL
UL RL
通过晶闸管的平均电流 IT I L
晶闸管承受的最大电压 U RM 2U 2
（2）阳极与阴极间的电压减小为零 （1）降低阳极与阴极间的电压，使通过晶闸管的电流小于维持电流IH
（只要具备其中一个条件就可使导通的晶闸管关断） （3）将阳极与阴极间加反向电压
小结：
“可控”有两层含义：一是晶闸管的导通是 受门极控制的；二是导通的晶闸管关断是 受阳极与阴极间电压控制的.
（1）晶闸管一旦触发导通，就能维持导通状态，门极失去控制作用. （要2）使晶导阐通管的具晶有闸“管可关控断”，的必单须向减导小电阳特极性电，流所到以维晶持闸电管流又IH称以单下. 向可控硅.
晶闸管调光电路的安装与调试

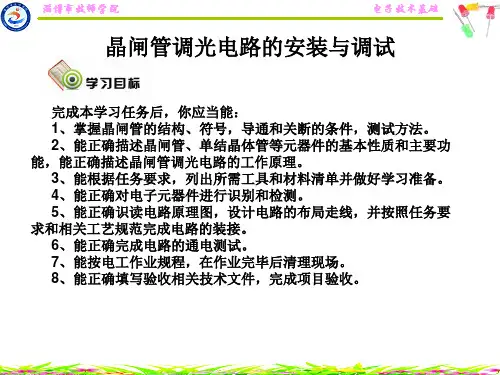

完成本学习任务后，你应当能： 1、掌握晶闸管的结构、符号，导通和关断的条件，测试方法。 2、能正确描述晶闸管、单结晶体管等元器件的基本性质和主要功 能，能正确描述晶闸管调光电路的工作原理。 3、能根据任务要求，列出所需工具和材料清单并做好学习准备。 4、能正确对电子元器件进行识别和检测。 5、能正确识读电路原理图，设计电路的布局走线，并按照任务要 求和相关工艺规范完成电路的装接。 6、能正确完成电路的通电测试。 7、能按电工作业规程，在作业完毕后清理现场。 8、能正确填写验收相关技术文件，完成项目验收。
（3）电路特点 优点：电路简单，调整方便 缺点：输出电压脉动大，设备利用率低
例题分析： 单相半波可控整流电路中，变压器二次侧电压U2=120V，
当控制角分别为0o、90o、120o、180o时，负载上的平均电压分别是多少？
解：
α=0o时 α=90o时 α=120o时 α=180o时
1 cos 0 U L 0.45 120 2 54V
