鸿业市政道路设计操作步骤1、地形处理：→自然等高线→快速转化→自然等高线→离散→自然标高离散点→文本定义可能存在多余的点，则：自然标高离散点→标高检查：选择要检查的点（），输入最小和最大标高→开始检查。

可以逐个或全部删除。

2、场地土方优化：→定义土方边界：（绘制土方网格外包罗线，必须闭合）→网络划分（绘制网格）：首先选择网格区域，输入区域编号，点取划分网络的基点（该点位置不影响计算结果），输入间距。

→网格处理：（处理完方可计算，同时形成一系列的资料点）→角点标高（用以定义各网格交叉点的自然标高及设计地面标高）→标高定义方式：由离散点计算→选点→框选→土方优化：选择土方优化计算（根据优化结果定义区域内各点的设计标高，黄线为零线）→土方标高：框选→边坡计算：输入填挖方边坡坡度，框选土方区域的边界。

（自动计算边坡土方量，并绘制边坡示坡线，相邻边坡自动生成土方系统表→土方断面：用来绘制土方网络区域的断面图（可做任意方向的转轴剖）3、平面设计：先绘制好倒线（定线），再进行平曲线设计→导线法线型设计→基本型缓和曲线设计。

步骤：1 动态设计→缓和段：控制方式：；2 基本参数→输入转角半径R，缓和曲线长→桩号→定义桩号（选择需要转化的中心线，点取桩号定义基点，输入起点桩号，选择方向，输入桩号代号）→线转道路：（选择需要转化的中心线，板块类型，输入道路名称）→纵断：→地形图提取自然标高（提取出中心线处的自然标高），修改提取标高后保存文件！→横断：→地形图提取自然标高（按照指定的宽度提取横断自然标高，修改提取范围）提取标高，保存文件→工具：→图层控制→关闭选中的→超高加宽设计（计算前先确定断面形式，定义板块是否加宽，保存横断面形式。

）→单弯道设置→计算。

计算后生成加宽文件，超高文件，超高图文件。

→平面规范检查（平面线型是否满足规范要求）→从图面→查看结果→道路绘制（选中交叉处理，绘制道路）→标注：→平曲线参数标注→道宽自动标注渠化：→右转车道→港湾停靠站→工具：→图层控制→所有图层打开→平面：→自动截图→生成截图桩号→截图4、道路纵断设计：→纵断：→纵断面设计，选择纵断设计前提数据文件→应用→绘制草图→关联参考点或固定坡度或固定坡长还有自由拉破→点击动态拉破（使用自由拉破方式进行动态拉破，在黄色的设计线上点去拉破点，自由拖动进行设计→点击竖曲线设计或直接输入半径进行精确控制；绿色括号表示竖曲线范围，桩号表示平曲线特殊桩的位置），保存！纵断面绘制，选择需要绘制的桩号，平面标注，自然标高，平曲线，竖曲线，交叉桩号）→绘制。

鸿业市政道路设计软件使用步骤 (1)

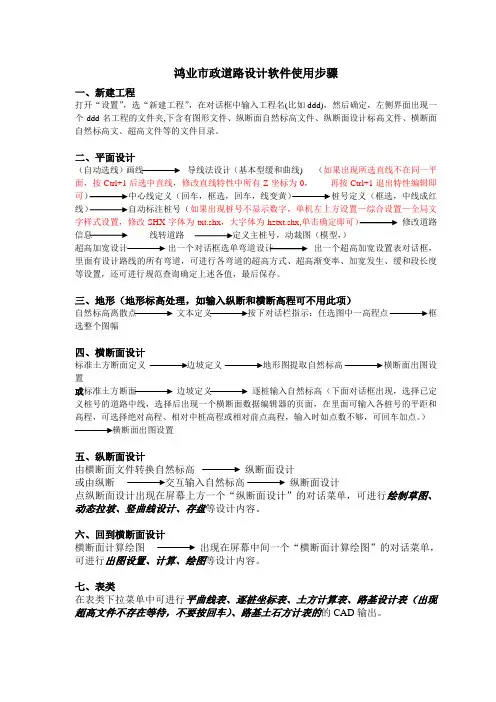

鸿业市政道路设计软件使用步骤一、新建工程打开“设置”，选“新建工程”，在对话框中输入工程名(比如ddd)，然后确定，左侧界面出现一个ddd名工程的文件夹,下含有图形文件、纵断面自然标高文件、纵断面设计标高文件、横断面自然标高文、超高文件等的文件目录。

二、平面设计（自动选线）画线导线法设计（基本型缓和曲线) （如果出现所选直线不在同一平面，按Ctrl+1后选中直线，修改直线特性中所有Z坐标为0，再按Ctrl+1退出特性编辑即可）中心线定义（回车，框选，回车，线变黄）桩号定义（框选，中线成红线）自动标注桩号（如果出现桩号不显示数字，单机左上方设置—综合设置—全局文字样式设置，修改SHX字体为txt.shx，大字体为hztxt.shx,单击确定即可）修改道路信息线转道路定义主桩号，动裁图（模型，）超高加宽设计出一个对话框选单弯道设计出一个超高加宽设置表对话框，里面有设计路线的所有弯道，可进行各弯道的超高方式、超高渐变率、加宽发生、缓和段长度等设置，还可进行规范查询确定上述各值，最后保存。

三、地形（地形标高处理，如输入纵断和横断高程可不用此项）自然标高离散点文本定义按下对话栏指示：任选图中一高程点框选整个图幅四、横断面设计标准土方断面定义边坡定义地形图提取自然标高横断面出图设置或标准土方断面边坡定义逐桩输入自然标高（下面对话框出现，选择已定义桩号的道路中线，选择后出现一个横断面数据编辑器的页面，在里面可输入各桩号的平距和高程，可选择绝对高程、相对中桩高程或相对前点高程，输入时如点数不够，可回车加点。

）横断面出图设置五、纵断面设计由横断面文件转换自然标高纵断面设计或由纵断交互输入自然标高纵断面设计点纵断面设计出现在屏幕上方一个“纵断面设计”的对话菜单，可进行绘制草图、动态拉坡、竖曲线设计、存盘等设计内容。

六、回到横断面设计横断面计算绘图出现在屏幕中间一个“横断面计算绘图”的对话菜单，可进行出图设置、计算、绘图等设计内容。

初学者：鸿业市政道路设计操作步骤(精)知识讲解

鸿业市政道路设计操作步骤一、地形处理：一自然等高线一快速转化一自然等高线一离散T自然标高离散点T文本定义可能存在多余的点，贝自然标高离散点T标高检查：选择要检查的点（ALL ），输入最小和最大标高一开始检查。

可以逐个或全部删除。

二、场地土方优化：-定义土方边界：（绘制土方网格外包罗线，必须闭合）一网络划分（绘制网格）：首先选择网格区域，输入区域编号，点取划分网络的基点（该点位置不影响计算结果），输入间距。

-网格处理：（处理完方可计算，同时形成一系列的资料点） -角点标高（用以定义各网格交叉点的自然标高及设计地面标高） -标高定义方式：由离散点计算 -选点 -框选-土方优化：选择土方优化计算（根据优化结果定义区域内各点的设计标高，黄线为零线） - 土方标高：框选-边坡计算：输入填挖方边坡坡度，框选土方区域的边界。

（自动计算边坡土方量，并绘制边坡示坡线，相邻边坡自动生成土方系统表-土方断面：用来绘制土方网络区域的断面图（可做任意方向的转轴剖）三、平面设计：先绘制好倒线（定线），再进行平曲线设计T导线法线型设计一基本型缓和曲线设计。

步骤：1动态设计一缓和段：LS控制方式：R+LSR; 2 基本参数一输入转角半径R ,缓和曲线长LS一桩号一定义桩号（选择需要转化的中心线，点取桩号定义基点，输入起点桩号，选择方向，输入桩号代号）一线转道路：（选择需要转化的中心线，板块类型，输入道路名称）f纵断：f地形图提取自然标高（提取出中心线处的自然标高），修改提取标高后保存文件！f横断：f地形图提取自然标高（按照指定的宽度提取横断自然标高，修改提取范围）提取标高，保存文件f工具：f图层控制f关闭选中的f超高架宽设计（计算前先确定断面形式，定义板块是否加宽，保存横断面形式。

）f 单弯道设置f计算。

计算后生成加宽文件，超高文件，超高图文件。

f平面规范检查（平面线型是否满足规范要求）f从图面f查看结果f道路绘制（选中交叉处理，绘制道路）f标注：f平曲线参数标注f道宽自动标注渠化：f右转车道f港湾停靠站f工具：f图层控制f所有图层打开■＞平面：f自动截图f生成截图桩号f截图四、道路纵断设计T纵断：一纵断面设计，选择纵断设计前提数据文件一应用一绘制草图一关联参考点或固定坡度或固定坡长还有自由拉破f点击动态拉破（使用自由拉破方式进行动态拉破，在黄色的设计线上点去拉破点，自由拖动进行设计f点击竖曲线设计或直接输入半径进行精确控制；绿色括号表示竖曲线范围，桩号表示平曲线特殊桩的位置），保存！纵断面绘制，选择需要绘制的桩号，平面标注，自然标高，平曲线，竖曲线，交叉桩号）f绘制。

鸿业市政道路设计操作步骤

鸿业市政道路设计操作步骤1、地形处理：→自然等高线→快速转化→自然等高线→离散→自然标高离散点→文本定义可能存在多余的点，则：自然标高离散点→标高检查：选择要检查的点（ALL），输入最小和最大标高→开始检查。

可以逐个或全部删除。

2、场地土方优化：→定义土方边界：（绘制土方网格外包罗线，必须闭合）→网络划分（绘制网格）：首先选择网格区域，输入区域编号，点取划分网络的基点（该点位置不影响计算结果），输入间距。

→网格处理：（处理完方可计算，同时形成一系列的资料点）→角点标高（用以定义各网格交叉点的自然标高及设计地面标高）→标高定义方式：由离散点计算→选点→框选→土方优化：选择土方优化计算（根据优化结果定义区域内各点的设计标高，黄线为零线）→土方标高：框选→边坡计算：输入填挖方边坡坡度，框选土方区域的边界。

（自动计算边坡土方量，并绘制边坡示坡线，相邻边坡自动生成土方系统表→土方断面：用来绘制土方网络区域的断面图（可做任意方向的转轴剖）3、平面设计：先绘制好倒线（定线），再进行平曲线设计→导线法线型设计→基本型缓和曲线设计。

步骤：1 动态设计→缓和段：LS 控制方式：R+LSR；2 基本参数→输入转角半径R，缓和曲线长LS →桩号→定义桩号（选择需要转化的中心线，点取桩号定义基点，输入起点桩号，选择方向，输入桩号代号）→线转道路：（选择需要转化的中心线，板块类型，输入道路名称）→纵断：→地形图提取自然标高（提取出中心线处的自然标高），修改提取标高后保存文件！→横断：→地形图提取自然标高（按照指定的宽度提取横断自然标高，修改提取范围）提取标高，保存文件→工具：→图层控制→关闭选中的→超高加宽设计（计算前先确定断面形式，定义板块是否加宽，保存横断面形式。

）→单弯道设置→计算。

计算后生成加宽文件，超高文件，超高图文件。

→平面规范检查（平面线型是否满足规范要求）→从图面→查看结果→道路绘制（选中交叉处理，绘制道路）→标注：→平曲线参数标注→道宽自动标注渠化：→右转车道→港湾停靠站→工具：→图层控制→所有图层打开→平面：→自动截图→生成截图桩号→截图4、道路纵断设计：→纵断：→纵断面设计，选择纵断设计前提数据文件→应用→绘制草图→关联参考点或固定坡度或固定坡长还有自由拉破→点击动态拉破（使用自由拉破方式进行动态拉破，在黄色的设计线上点去拉破点，自由拖动进行设计→点击竖曲线设计或直接输入半径进行精确控制；绿色括号表示竖曲线范围，桩号表示平曲线特殊桩的位置），保存！纵断面绘制，选择需要绘制的桩号，平面标注，自然标高，平曲线，竖曲线，交叉桩号）→绘制。

初学者：鸿业市政道路设计操作步骤说课讲解

初学者：鸿业市政道路设计操作步骤鸿业市政道路设计操作步骤一、地形处理：→自然等高线→快速转化→自然等高线→离散→自然标高离散点→文本定义可能存在多余的点，则：自然标高离散点→标高检查：选择要检查的点（ALL），输入最小和最大标高→开始检查。

可以逐个或全部删除。

二、场地土方优化：→定义土方边界：（绘制土方网格外包罗线，必须闭合）→网络划分（绘制网格）：首先选择网格区域，输入区域编号，点取划分网络的基点（该点位置不影响计算结果），输入间距。

→网格处理：（处理完方可计算，同时形成一系列的资料点）→角点标高（用以定义各网格交叉点的自然标高及设计地面标高）→标高定义方式：由离散点计算→选点→框选→土方优化：选择土方优化计算（根据优化结果定义区域内各点的设计标高，黄线为零线）→土方标高：框选→边坡计算：输入填挖方边坡坡度，框选土方区域的边界。

（自动计算边坡土方量，并绘制边坡示坡线，相邻边坡自动生成土方系统表→土方断面：用来绘制土方网络区域的断面图（可做任意方向的转轴剖）三、平面设计：先绘制好倒线（定线），再进行平曲线设计→导线法线型设计→基本型缓和曲线设计。

步骤：1 动态设计→缓和段：LS 控制方式：R+LSR；2 基本参数→输入转角半径R，缓和曲线长LS→桩号→定义桩号（选择需要转化的中心线，点取桩号定义基点，输入起点桩号，选择方向，输入桩号代号）→线转道路：（选择需要转化的中心线，板块类型，输入道路名称）→纵断：→地形图提取自然标高（提取出中心线处的自然标高），修改提取标高后保存文件！→横断：→地形图提取自然标高（按照指定的宽度提取横断自然标高，修改提取范围）提取标高，保存文件→工具：→图层控制→关闭选中的→超高架宽设计（计算前先确定断面形式，定义板块是否加宽，保存横断面形式。

）→单弯道设置→计算。

计算后生成加宽文件，超高文件，超高图文件。

→平面规范检查（平面线型是否满足规范要求）→从图面→查看结果→道路绘制（选中交叉处理，绘制道路）→标注：→平曲线参数标注→道宽自动标注渠化：→右转车道→港湾停靠站→工具：→图层控制→所有图层打开→平面：→自动截图→生成截图桩号→截图四、道路纵断设计→纵断：→纵断面设计，选择纵断设计前提数据文件→应用→绘制草图→关联参考点或固定坡度或固定坡长还有自由拉破→点击动态拉破（使用自由拉破方式进行动态拉破，在黄色的设计线上点去拉破点，自由拖动进行设计→点击竖曲线设计或直接输入半径进行精确控制；绿色括号表示竖曲线范围，桩号表示平曲线特殊桩的位置），保存！纵断面绘制，选择需要绘制的桩号，平面标注，自然标高，平曲线，竖曲线，交叉桩号）→绘制。

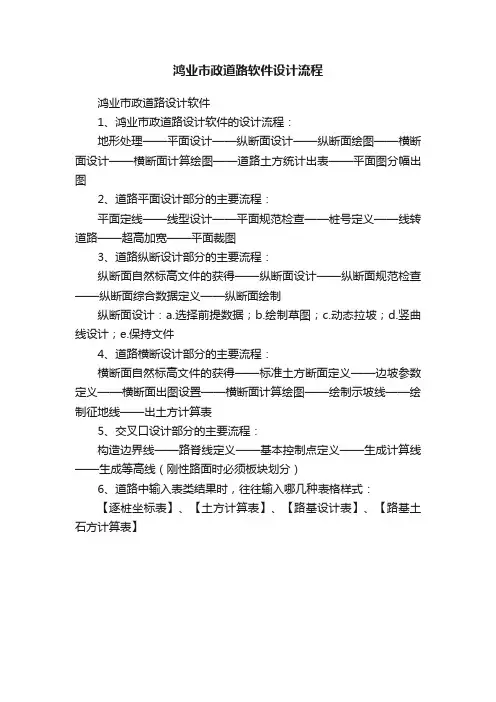

鸿业市政道路软件设计流程

鸿业市政道路软件设计流程
鸿业市政道路设计软件
1、鸿业市政道路设计软件的设计流程：
地形处理——平面设计——纵断面设计——纵断面绘图——横断面设计——横断面计算绘图——道路土方统计出表——平面图分幅出图
2、道路平面设计部分的主要流程：
平面定线——线型设计——平面规范检查——桩号定义——线转道路——超高加宽——平面裁图
3、道路纵断设计部分的主要流程：
纵断面自然标高文件的获得——纵断面设计——纵断面规范检查——纵断面综合数据定义——纵断面绘制
纵断面设计：a.选择前提数据；b.绘制草图；c.动态拉坡；d.竖曲线设计；e.保持文件
4、道路横断设计部分的主要流程：
横断面自然标高文件的获得——标准土方断面定义——边坡参数定义——横断面出图设置——横断面计算绘图——绘制示坡线——绘制征地线——出土方计算表
5、交叉口设计部分的主要流程：
构造边界线——路脊线定义——基本控制点定义——生成计算线——生成等高线（刚性路面时必须板块划分）
6、道路中输入表类结果时，往往输入哪几种表格样式：
【逐桩坐标表】、【土方计算表】、【路基设计表】、【路基土石方计算表】。

初学者鸿业市政道路设计操作步骤
