室内云台摄像机、枪式摄像机的安装
监控摄像头安装教程
监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。
4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。
2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
监控摄像头安装流程

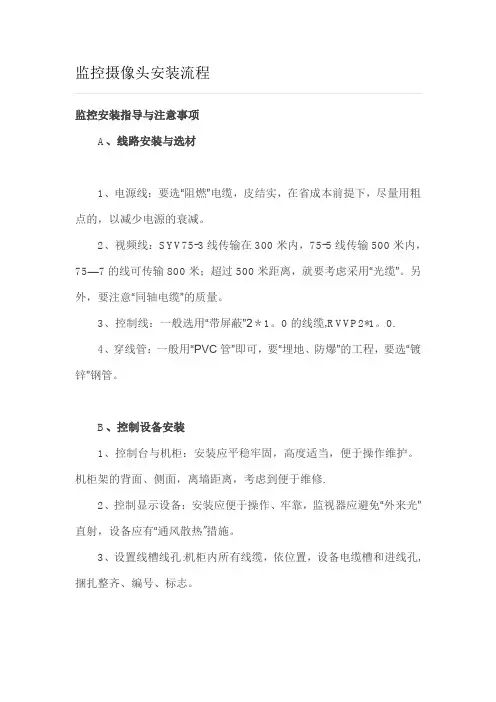

监控摄像头安装流程监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75—7的线可传输800米；超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2＊1。
0的线缆,RVVP2*1。
0.4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修.2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热"措施。
3、设置线槽线孔:机柜内所有线缆，依位置，设备电缆槽和进线孔,捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境,要在空调室内，并要清洁，设备间要留的空间,可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高,越易造成“摄像机”的损坏，避免“带电拔插"视频线。
C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2。
5～5米,为宜，室外以3。
5～10米为宜;电梯内安装在其顶部。
2. 防雷绝缘：强电磁干扰下，摄像机安装,应与地绝缘;室外安装，要采取防雷措施.3、选好BNC：BNC头非常关键,差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度,不超过4米,上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固,转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近.监控安装流程准备工具: 冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳,数字万用表或指针式万用表,500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等.安装步骤：安装前测试，摄像机安装，中心终端设备安装，调试一．安装前测试1、用SYV75—3视频线做一段约3米长两端带有BNC头的测试线。
监控摄像头安装教程

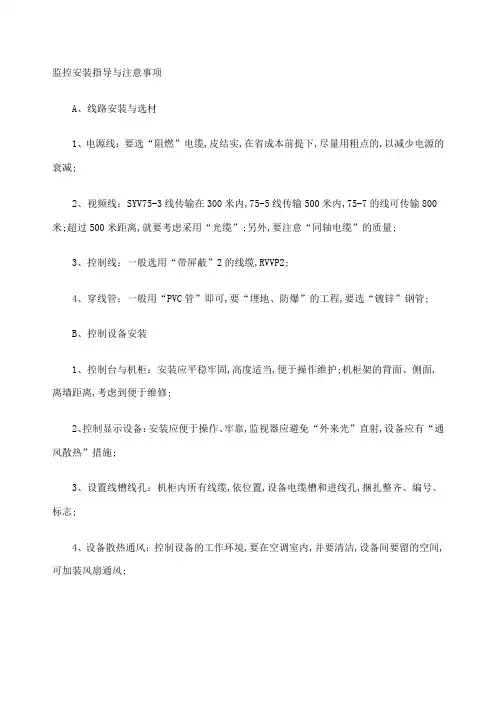

监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆,皮结实,在省成本前提下,尽量用粗点的,以减少电源的衰减;2、视频线：SYV75-3线传输在300米内,75-5线传输500米内,75-7的线可传输800米;超过500米距离,就要考虑采用“光缆”;另外,要注意“同轴电缆”的质量;3、控制线：一般选用“带屏蔽”2的线缆,RVVP2;4、穿线管：一般用“PVC管”即可,要“埋地、防爆”的工程,要选“镀锌”钢管;B、控制设备安装1、控制台与机柜：安装应平稳牢固,高度适当,便于操作维护;机柜架的背面、侧面,离墙距离,考虑到便于维修;2、控制显示设备：安装应便于操作、牢靠,监视器应避免“外来光”直射,设备应有“通风散热”措施;3、设置线槽线孔：机柜内所有线缆,依位置,设备电缆槽和进线孔,捆扎整齐、编号、标志;4、设备散热通风：控制设备的工作环境,要在空调室内,并要清洁,设备间要留的空间,可加装风扇通风;5、检测对地电压：监控室内,电源的火线、零线、地线,按照规范连接;检测量各设备“外壳”和“视频电缆”对地电压,电压越高,越易造成“摄像机”的损坏,避免“带电拔插”视频线;C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以～5米,为宜,室外以～10米为宜;电梯内安装在其顶部;2. 防雷绝缘：强电磁干扰下,摄像机安装,应与地绝缘;室外安装,要采取防雷措施;3、选好BNC：BNC头非常关键,差的BNC头,会让你生不如死,一点都不夸张;4、红外高度：红外线灯安装高度,不超过4米,上下俯角20度为佳,太高或太过,会使反射率低;5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等,容易吸收红外光,使红外效果大大减弱;6、云台安装：要牢固,转动时无晃动,检查“云台的转动范围”,是否正常,解码器安装在云台附近;监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳,数字万用表或指针式万用表,500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等;安装步骤：安装前测试,摄像机安装,中心终端设备安装,调试一．安装前测试1、用SYV75-3视频线做一段约3米长两端带有BNC头的测试线;2、准备一台监视器或硬盘录像机,硬盘录像机可为嵌入式或PC式,软件配置齐全;3、在通电前,弄清楚摄像机的供电电压,并对供电电压用万用表进行测试,测试的电压偏差为标准电压的±10%.超出这个标准的电源禁止使用;4、为固定摄像机配上镜头,注意镜头与摄像机的接口,是C型接口还是CS型接口这一点要切记,否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片,如果是一体化固定摄像机则可以省去此步骤;5、安装镜头时,首先去掉摄像机及镜头的保护盖,然后将镜头轻轻旋入摄像机的镜头接口并使之到位;对于自动光圈镜头,还应将镜头的控制线连接到摄像机的自动光圈接口上;6、分别测试 AGC ON/OFF自动增益控制, ATW ON/OFF自动白平衡,ALC/ELC自动亮度控制/电子亮度控制,BLC ON/OFF背光补偿开关,LL/INT同步选择开关,VIDEO/DC镜头控制信号选择开关,SOFT/SHARP细节电平选择开关,FLICKERLE无闪动方式等功能,并做好测试记录,是否满足现场的实际需要;7、对于云台和快球,根据说明书对解码板进行地址、波特率、协议编码,用标签纸进行标示,地址编码按照摄像机的号码进行顺序编码,协议如没有特殊要求,一般选用PELCO,波特率用2400KPS,在硬盘录像机或矩阵上进行相应的设置;8、按照说明书,进入快球或云台菜单,对于室外型,要把摄像机功能设置成日夜转换型;9、对云台或快球的左右转动,摄像机的镜头进行变倍测试,在最远和最近的状态下进行,并对测试结果进行记录,符合要求的才能进行安装,不符合要求的退回厂家进行维修;10、设定若干快球预置位,然后通过调预置点的方式来测试快球是否符合设计的需要;二、摄像机安装固定摄像机安装1.根据现场实际情况,选择安装方式,室外采用立杆,水平支架安装,室内采用墙壁水平支架安装或吸顶吊装,并在支架上安装万能转向夹,万能转向夹和水平支架的连接用镀锌螺丝固定;2.如采用立杆安装,立杆的高度根据视场的需要不低于米,立杆的固定钢板厚度不小于8mm,基础预埋件采用16mm螺纹圆钢,高度为500mm,宽度为200mm的网状结构;在安装位置,挖开泥土,把预埋件放入地下,高度高出地面70mm,然后用标号为1：1的水泥进行浇注,在浇注时,把高出地面部分的螺纹部分用绝缘胶布进行包扎,在4-5天后才能安装监控立杆;3.安装立杆,在安装时,小心立杆表面漆的脱落,用16mm螺母进行固定,在螺母和螺杆之间要加垫圈和弹簧,螺杆露出的高度不超过10mm,多余部分用切割机切掉,固定完后,在螺丝和螺杆上涂上防锈漆,在防锈漆干后,涂上和立杆颜色一样的面漆;4.在立杆上方用镀锌螺丝固定支架,在支架上的万能活动夹上固定防护罩底盖,把视频线和电源线穿入防护罩,线和防护罩之间用密封圈进行封闭,防护罩和立杆之间的裸线用16mm 塑料软管保护;然后在视频线上焊接BNC头,固定测试好的摄像机,插上BNC头和电源的莲花头,在插上电源前,切断220V供电电源;用螺丝固定防护罩的上盖,但螺丝不要全部拧死;5.发现摄像机镜头上有污物,一定要用专用镜头纸擦拭;6.安装摄像机的时候一定要注意考虑环境温度;7.带红外灯摄像机以及室内支架安装可参考第四条的安装方法;立柱及基础安装见后图：快球及云台摄像机安装：1.在安装使用全方位智能化高速球型摄像机之前,请首先仔细阅读产品说明书;2.快球及云台立杆的安装,参照固定摄像机立杆的安装;3.用厂家配带的支架和快球进行连接,然后把支架和立杆用镀锌螺丝进行连接4.球机内部为精密光学及电子器件,在运输保管及安装过程中要防止重压、剧烈震动等不正确的操作方法,都会对产品造成损坏;5.请不要自行拆卸球机内部器件,以免影响使用;6.使用中必须遵守各项电气安全标准,配用本机自带的专用电源,RS-485 及视频信号在传输过程中应与高压设备或电缆保持足够的距离,在多雷地带,必须做好防雷击、防浪涌等防护措施;7.不要直接将高速球置于室外使用,避免球机淋雨、受潮等;在潮湿的地方请不要使用;如果安装在室外,则必须使用密封防护罩,绝对禁止露天单独使用;8.快球安装环境的温度、湿度符合产品的要求;9.不管球型摄像机电源是否接通,不要将摄像机瞄准太阳或极光亮的物体,不要将摄像机长时间瞄准或监视光亮的静止物体;10.不要用强烈的或磨损性洗涤剂清洗智能化高速球型摄像机主体,清理污垢时,应用干布清理,污垢不易清除时,可用中性清洗剂轻拭干净;11.小心使用智能化高速球型摄像机,应避免受撞或震动;若使用不当,将受损害;半球摄像机安装1半球摄像机采用吸顶安装,安装在走廊的天花板或则电梯轿厢内,电梯厢内的摄像机应安装在电梯厢顶部、电梯操作器的对角处,并应能监视电梯厢内全景.2摄像机镜头应从光源方向对准监视目标,并应避免逆光安装; 当需要逆光安装时,应降低监视区域的对比度.3如果采用金属外壳半球摄像机,金属外壳一定要与电梯轿厢的外壳进行绝缘;二、机房设备安装1. 控制台应安放坚直,台面水平,控制召位置应符合设计要求;2.电视墙距离墙至少80cm,使设备留有足够的检修空间,电视墙和操作台的间距至少为1m.3.机架内的设备、部件的安装,应在机架定位完毕并加固后进行, 安装在机架内的设备应牢固、端正,机架上的固定螺丝、垫片和弹簧垫圈均应按要求坚固不得遗漏.4.台内接插件和设备接触应可靠,安装应牢固; 内部接线应符合设计要求,无扭曲脱落现象.5.监视器可装设在固定机架和柜上,也可装设在控制台操作柜上. 当装在柜内时,应采取通风散热措施;6.监视器的安装位置应使屏幕不受外来光直射,当有不可避免的光时,应加遮光罩遮挡;7.监视器外部可调节部分,应暴露在便于操作的位置,并可加保护盖.8.机房内所有设备金属外壳及操作台,电视墙外壳均需要可靠接地,接地电阻不大于4欧姆;四、监控布线敷设标准1.在穿线前应对线进行通断测试,视频线在中间禁止有接头,保证视频线要一线到底;2.拽线时每根线拉力应不超过11公斤,多根线拉力最大不超过40公斤,以免拉伸电缆导体;3.穿管时管两端要加护套,所有电缆经过的管槽连接处都要处理光滑,不能有任何毛刺,以免损伤电缆;4.电缆在出线盒外余长50cm,控制箱外约,余线应仔细缠绕好收在出线盒内或控制箱内;在配线箱处从配线柜入口算起余长为配线柜的长+宽+深＋50cm ;5.余线应按分组表分组,从线槽出口捋直绑扎好,绑扎点间距不大于50cm,不可用铁丝或硬电源线绑扎;6.穿线完成后,所有的电缆应全面进行通断测试,每根电缆的所有芯都要测;这样测试能发现的问题是断线、断路和标号错;。
最新网络高清智能高速云台摄像机安装和使用手册(1).
网络高清智能高速云台摄像机安装和使用手册(1).网络高清智能高速云台摄像机中文使用手册在使用本产品之前,敬请您仔细阅读使用手册!安全提示: 注意防止触电危险.请不要打开!注意:为了减少触电危险,请勿自行拆卸。
里面没有用户自己可修理的零件。
应由有资格的人员进行维修工作。
!在正三角形中闪烁的箭头符号,用以提醒用户在本产品中附近出现较大的“非绝缘危险点电压”,足以对人体产生危险。
在正三角形中的注意号,用以提醒用户参考有关该机的重要操作与维护的文字说明。
本产品的制造号标示于底部或侧面。
请在下面空白处填上本机的制造号码,并将此说明书妥善保存,以便需要时查核。
型号:制造号码:V2.0 ,用以提醒用户参考有关该机的重要操作与维护的文字说明。
!目录注意事项 (1第一章功能特点 (3 1.1 云台规格 (31.2 云台基本参数 (3 1.3 云台报警 (31.4 网络参数 (41.5 云台功能 (6第二章网络设臵 (7 2.1 系统连接图 (7 2.2 登录网络 (82.3 预览视频 (10 2.4 设备参数 (15 2.5 语音对讲 (29 2.6 文件管理 (29 2.7 远程回放 (32 2.8 本地设臵 (362.9 设备录像 (373.0 注销重启 (37第三章云台设定 (383.1 系统连接 (383.2 云台拨码设定 (383.3 协议和默认波特率选设定 (403.4 通信波特率的设定 (41第四章安装说明 (434.1 安全措施 (434.2 警告 (434.3 环境要求 (444.4 布线安全 (444.5 安装准备 (444.6 安装方式简介 (464.7 安装说明 (464.8 云台的出线说明 (50附录Ⅰ:系统参数表 (52附录Ⅱ:常见故障分析 (58附录Ⅲ:24VAC 线径和传输距离关系表 (59 附录Ⅳ:防雷击、浪涌 (61附录Ⅴ:维修服务条款 (62注意事项:电气安全在本产品安装使用中必须严格遵守国家和地区各项电气标准。
球型摄像机的安装方法
球型摄像机的安装方法球型摄像机，也称为球型云台摄像机，是一种安装在室内或室外的视频监控设备。
它采用球型外壳设计，可360度旋转，并在不同方向上进行倾斜。
相比其他类型的摄像机，球型摄像机具有更广阔的监控范围和更高的灵活性。
下面我将详细介绍球型摄像机的安装方法。
第一步：选择安装位置在安装球型摄像机之前，我们需要仔细选择合适的安装位置。
首先，选择一个能够覆盖需要监控区域的位置，最好是高处，以获得更广阔的视野。
其次，考虑周围的环境因素，例如是否有遮挡物、光线状况等等。
最后，要确保安装位置能够提供稳定的电源和网络连接。
第二步：安装支架球型摄像机的安装通常需要一个支架来固定摄像机，同时提供360度水平旋转和垂直倾斜的功能。
根据选择的安装位置，可以选择不同类型的支架，例如壁挂支架、吊装支架等等。
安装支架时，需要使用螺丝或固定螺栓将支架固定在墙面或天花板上。
第三步：连接电源和网络在安装位置附近找到合适的电源插座，将球型摄像机的电源适配器插入插座，并将电源线连接到摄像机上。
确保电源连接正确无误后，开启电源开关。
此外，球型摄像机通常需要连接到网络中，可以通过网线将摄像机连接到网络交换机或无线路由器上。
第四步：调整角度和焦距球型摄像机安装完成后，我们需要调整摄像机的角度和焦距，以获得最佳的监控效果。
首先，通过遥控器或手机APP等方式，将摄像头控制到所需的方向。
然后，根据监控区域的大小和距离，调整镜头的焦距，以获得清晰的图像和视频。
第五步：测试和配置一旦摄像机安装完成，我们需要进行测试和配置，确保摄像机能够正常工作。
首先，通过电脑、手机或监控系统，查看摄像机的视频输出是否正常。
其次，通过设置摄像机的参数，例如图像亮度、对比度、分辨率等等，以满足具体监控需求。
此外，还可以配置报警功能、录像存储等特殊功能。
总结：球型摄像机的安装方法包括选择安装位置、安装支架、连接电源和网络、调整角度和焦距，以及测试和配置。
正确安装和调整球型摄像机可以确保其正常工作，并提供最佳的监控效果。
摄像头(监控)产品安装规范
标准产品安装
车辆抓拍机安装 2.场景要求
车牌必须可读取且灯光明亮；车牌图像尺寸必须至少为:150 像素矩形板和 100 像素两排板；矩阵板 为 130 像素，两行板为 70 像素。车牌允许倾斜 - 5 度 1）通常相机架设高度虑应用场景，在出入口场景下 1.5米左右，其中出入口摄像机立柱高度需 超过 1.5 米，配置可上下调节支架，便于调试设备。 2）在道路监控场景安装高度建议为 3-4 米，俯仰角不大于 15 度，车牌识别距离 5-8 米左右
所以为了满足这两个要求，我们取较大值 x = 5.1 米。
安装高度与车牌识别距离对应表如表所示。
安装高度与距离对应表
标准人脸角度
安装过高，俯角过大
安装过偏，侧角过大
标准产品安装
人脸抓拍机安装 6.安装位置
标准产品安装
人脸抓拍机安装 7.场景宽度
标准产品安装
人脸抓拍机安装 8.安装范围参照表
标准产品安装
人脸抓拍机安装 9.标准安装示例
标准产品安装
车辆抓拍机安装 1.安装方向 车流方向:选择具有标准的车 辆通道场景,确保车辆通行方 向单一,保证抓拍正向车牌
人脸抓拍机安装 5.抓拍角度
倘若因为安装原因导致成像人脸角度差，无法通过参数调试进行解决，只能对安装进行调整
标准产品安装
人脸抓拍机安装 5.抓拍角度
摄像机安装高度需与检测距离匹配，确保俯视角度在10°左右过低前后的人脸遮挡，过高低头. 戴帽人脸细节会有丢失
摄像机宜安装在通道正中间位置，兼顾左右边缘侧人脸，水平方向偏转角度应<15°
标准产品安装
人脸抓拍机安装 2.勘测准备
普联TP-LINK 云台无线摄像机 快速安装指南
RESET 长按RESET键5秒，设备将恢复出厂状态； 短按RESET键1秒，设备将切换连接方式
Micro SD卡卡槽 支持Micro SD卡本地存储，插入SD卡， 进入“TP-LINK安防”APP进行初始化 后才能正常使用
扬声器
系统指示灯及白光报警灯 麦克风
DC电源接口 接入DC9V或DC12V的电源适配器
四. 在国家法律法规的范围内，本承诺的解释权、修改权归普联技术有限公司。
有毒有害物质含量声明
部件名称
有毒有害物质或元素
铅(Pb)
汞(Hg) 镉(Cd) 六价铬(Cr(VI)) 多溴联苯 多溴二苯醚
及其化合物 及其化合物 及其化合物 化合物
(PBB) (PBDE)
PCB
○
○
○
○
PCBA焊点
○
○
○
元器件（含模块）
设置Wi-Fi热点
当家中没有Wi-Fi时，可利用云台无线摄像机内置的Wi-Fi热点功能，通过APP直连 摄像机，实现实时预览和录像回放。
在“我的”中点击“Wi-Fi热点”，进入设备连接。根据APP的页面提示，按照步骤添加设 备即可。
我的 zengsj123@
局域网设备 查看手机所连Wi-Fi下的监控设备 相册 分享动态 通用工具 Wi-Fi热点 关于 反馈
已经超出保换、保修期限； 未按使用说明书要求安装、使用、维护、保管导致的产品故障或损坏； 擅自涂改、撕毁产品条形码； 未经普联技术有限公司许可，擅自改动本身固有的设置文件或擅自拆机修理； 意外因素或人为行为导致产品损坏，如对准强光聚焦、输入不合适电压、高温、进水、 机械破坏、摔坏、产品严重氧化或生锈等； 客户发回返修途中由于运输、装卸所导致的损坏； 因不可抗拒力如地震、火灾、水灾、雷击等导致的产品故障或损坏； 其他非产品本身设计、技术、制造、质量等问题而导致的故障或损坏。
海康威视网络摄像机安装手册最新版
网络摄像机安装手册V5.1.5 UD.6L0101A0669A02非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于以下型号的的网络摄像机：枪型Ⅰ：DS-2CD4010F、DS-2CD4010FWD、DS-2CD4020F、DS-2CD4020FWD、DS-2CD4012F-(A)(P)(W)(FC)(SDI)、DS-2CD4012FWD-(A)(P)(W)(FC)(SDI)、DS-2CD4024F-(A)(P)(W)(FC)(SDI)、DS-2CD4024FWD-(A)(P)(FC)(SDI)、DS-2CD4026FWD-(A)(P)(FC)(SDI)、DS-2CD4032FWD-(A)(P)(W)(FC)(SDI)、DS-2CD4035FWD-(A)(P)(FC)(SDI)、DS-2CD4065F-(A)(P)(FC)(SDI)、DS-2CD40C5F-(A)(FC)、iDS-2CD6024FWD-(A)/F、iDS-2CD6024FWD-(A)/B、DS-2CD6026FHWD-(A)(P)枪型Ⅱ：DS-2CD6213F、DS-2CD6223F、DS-2CD6233F、DS-2CD6223FH、DS-2CD6233F-SDI、DS-2CD6233F-FCB、DS-2CD6253F、iDS-2CD6233F/F枪型Ⅲ：DS-2CD2810F(D)、DS-2CD2810FWD、DS-2CD2820F(D)、DS-2CD2820FWD半球型Ⅰ：DS-2CD4110F-(I)、DS-2CD4110FWD-(I)、DS-2CD4112F-(I)(Z)(M)(FC)(SDI)、DS-2CD4112FWD-(I)(Z)(M)(FC)(SDI)、DS-2CD4124F-(I)、DS-2CD4124F-(I)(Z)(M)(FC)(SDI)、DS-2CD4124FWD-(I)(Z)(M)(FC)(SDI)、DS-2CD4132FWD-(I)(Z)(M)(FC)(SDI)半球型Ⅱ：DS-2CD4312F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4312FWD-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4324F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4324F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4332FWD-(I)(Z)(H)(S)(FC)(SDI)半球型Ⅲ：DS-2CD1103(D)-I、DS-2CD2112(F)(D)-I(W)(S)、DS-2CD2122(F)(D)-I(W)(S)、DS-2CD2132(F)(D)-I(W)(S)、DS-2CD2110(F)(D)-I(W)(S)、DS-2CD2120(F)(D)-I(W)(S)、DS-2CD3110(D)-I、DS-2CD3120(D)-I、DS-2CD3132(D)-I 半球型V：DS-2CD2710F-I(S)、DS-2CD2710FWD-I(S)、DS-2CD2712F-I(S)、DS-2CD2720F-I(S) 、DS-2CD2720FWD-I(S)、DS-2CD2722F-I(S)、DS-2CD2732F-I(S)半球型Ⅵ：DS-2CD6362F-I(V)(S)、DS-2CD6332FWD-I(V)(S)筒型Ⅰ：DS-2CD4210F-I(S)、DS-2CD4210FWD-I(S)、DS-2CD4212F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4212FWD-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4220F-I(S)、DS-2CD4224F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4224FWD-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4232FWD-(I)(Z)(H)(S)(FC)(SDI)筒型Ⅱ：DS-2CD864-EI3、DS-2CD864-EI5、DS-2CD855-EI3、DS-2CD855-EI5筒型Ⅲ：DS-2CD2012(D)-I、DS-2CD2032(D)-I、DS-2CD2010(D)-I(W)、DS-2CD2020(D)-I(W)筒型IV：DS-2CD1203(D)-I3/5、DS-2CD2210(D)-I3/5、DS-2CD2212(D)-I3/5、DS-2CD2220(D)-I3/5、DS-2CD2222(D)-I3/5、DS-2CD2232(D)-I3/I5、DS-2CD3210(D)-I3/5、DS-2CD3220(D)-I3/5、DS-2CD3232(D)-I3/5筒型V：DS-2CD2612F-I(S)、DS-2CD2622F-I(S)、DS-2CD2632F-I(S)筒形Ⅵ：DS-2CD2610F-I(S)、DS-2CD2610FWD-I(S)、DS-2CD2620F-I(S)、DS-2CD2620FWD-I(S)卡片型Ⅰ：DS-2CD8433F-E(I)(W)、DS-2CD8464F-E(I)(W)、DS-2CD8464F-EIGW/EIGE/EIGS、DS-2CD8433F-EIGW/EIGE/EIGS、DS-2CD 2C10F(D)-I(W)卡片型Ⅱ：DS-2CD2410FD-I(W)、DS-2CD2412F-I(W)、DS-2CD2420FD-I(W)、DS-2CD2422F-I(W)、DS-2CD2432F-I(W)、DS-2CD3410FD-IW、DS-2CD3412FD-IW迷你半球型I：DS-2CD1510F、DS-2CD2510F、DS-2CD2520F迷你半球型II：DS-2CD2512F-I(W)(S)、DS-2CD2522F-I(W)(S)、DS-2CD2532F-I(W)(S)、DS-2CD6510F-I(W)(S)海螺型：DS-2CD1303(D)-I3/5、DS-2CD2310(D)-I3/5、DS-2CD2312(D)-I3/5、DS-2CD2320(D)-I3/5、DS-2CD2322(D)-I3/5、DS-2CD2332(D)-I3/I5、DS-2CD3310(D)-I3/5、DS-2CD3320(D)-I3/5、DS-2CD3332(D)-I3/5云台型：DS-2CD2Q10FD-IW、DS-2CD3Q10FD-IW隐僻型I：DS-2CD6412FWD-XX隐僻型II：DS-2CD2D14WD本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
摄像机、云台、解码器的安装和调试
3J-YT1云台解码器说明书3J-YT1是深圳市思瑞嘉自动化科技有限公司综合多年的监控设计及安装经验，专为安防行业度身定做的新一代具有人工智能的云台解码器，具有智能识别信号线类型、智能识别波特率、智能识别通讯协议、以及增加新协议、抗干扰能力强，防雨、防晒、抗震等优点。
3J-YT1外形采用银白色密封机箱，可以直接安装在潮湿环境或室外，室内室外通用。
拥有众多新特点的DLJ-YT1可以联接几乎所有的监控主机、主分控键盘，云台等。
现场安装简单快捷。
解码器安装时只需简单地设置一下地址即可，和同类产品相比，大大降低了对解码器安装人员的技术水平要求和施工难度。
3J-YT1具有以下特出的新功能：1. 能识别信号线类型（RS232、RS485）2. 能判别信号极性（正极/负极、信号线/地线）3. 能选用不同的波特率（2400、4800、9600、19200、）4. 能根据用户需要增加新的通信协议5. 能匹配通讯协议（PELCO-D、PELCO-P、SAMSUNG、等其他新协议）6. 有工作状态指示灯（数据收发时红色指示灯闪动，自检时红色指示灯长亮。
绿色指示灯为电源指示灯），便于现场快速排除故障。
二、快速安装：内部PCB板接线定义及跳线布局图如下所示：安装步骤1：联接信号线：将主机过来的信号线接入解码器中标有“RS485+和RS485-”的接线端子上，三芯接口的中间脚为屏蔽地输入端，可以不接。
安装步骤2：联接云台控制线将云台的各条控制线一一接入解码器上标注“上（up）、下(down)、左(left)、右(right)、自动(auto)”的各个接线端上。
云台的公共线只能接“上”旁边的“公共(com)”接线端，不能接“IRIS”旁边的公共端。
安装步骤3：联接云台、摄像头、镜头电源：A、云台电源：解码器可驱动交流24V云台或220V云台。
如果接24V交流云台，不必做任何变动。
如果接220V交流云台，把“云台工作电压选择”的跳线冒拔出换到220V的跳线上。
萤石 摄像机 室内云台机-CP1系列 CS-CP1-V105-1L3WF 使用说明书
装箱清单外观介绍添加至“萤石云视频”红色快闪：设备故障指示灯红色常亮：启动中红色慢闪：网络故障蓝色慢闪：正常工作蓝色快闪：配网模式*蓝色常亮：客户端正在访问摄像机配置流程概览连接电源安装设备配网、添加客户端查看下载客户端0102030405下载“萤石云视频”扫描二维码下载“萤石云视频”客户端请在电视应用商城搜索“萤石云视频”客户端并下载。
如果您使用的是TV扫描下面的二维码，下载并安装客户端。
如果您使用的是手机/Pad···如应用商城暂未上架，您可以到萤石官网下载安装包，通过U盘或其他传输工具在TV端安装使用。
TV端不支持用户注册和设备添加。
目前，仅主流品牌的TV支持下载“萤石云视频”客户端。
电源线（x1）适配器（x1）安装贴纸（x1）用户指南（x1）螺丝配件（x1）设备（x1）正面电源插座连接电源使用原装电源适配器连接摄像机的电源接口和插座，如下图所示。
当指示灯处于蓝色快闪状态时，表示启动完成，等待配网。
可以选择有线网络，即使用网线（需自备）连接设备的网络接口及路由器，或者选择连接Wi-Fi网络。
请将设备添加至“萤石云视频”客户端进行远程管理（详见->添加至“萤石云视频”章节）。
RESET键*设备运行状态下，长按4秒，设备重启并恢复出厂设置。
插入Micro SD卡（建议优先使用萤石MicroSD卡），并登录“萤石云视频”客户端初始化后再使用。
Micro SD卡槽*请使用原装配套的电源适配器连接电源。
电源接口*“萤石云视频”客户端旧账号不再使用时或需要更换绑定账号时，确保设备信息标签完好后，在旧账号中删除设备，才能将设备添加至新账号中。
2扫描用户指南封面或设备机身标签上的二维码（请妥善保管设备标签信息，建议拍照存档），根据提示将设备添加到“萤石云视频”客户端账号下。
1注册后，登录“萤石云视频”客户端，在首页点击页面右上方的 -> 扫一扫/添加设备，进入扫描二维码的界面。
云台摄像机接线、安装和调试 2
云台摄像机接线、安装和调试云台，从解码器出来一共是4根线，2跟是RS485控制线，2根是220V电源线，还有2根是视频线。
rs485控制线和电源线可以用4芯非屏蔽线缆，从颜色上可以区分，如下图：云台摄像机接线图1.摄像机监控系统中使用的摄像机主要是CCD摄像机。
摄像机是摄像机和镜头的总称，根据被摄目标物体的大小和摄像机与物体的距离，通过计算得到镜头焦距来确定镜头，所以镜头都是依据实际情况而定的。
2．防护罩防护罩是使摄像机在有灰尘、雨水、高低温等情况下正常使用的防护装置。
一般分为两类，一类是室内防护罩，另一类是室外防护罩。
室内用防护罩结构简单，价格便宜，其主要功能是防止摄像机落尘并有一定的安全防护作用，如防盗、防破坏等。
室外用防护罩一般为全天候防护罩，即无论刮风、下雨、下雪、高温、低温等恶劣情况，都能使安装在防护罩内的摄像机正常工作。
这种防护罩具有降温、加温、防雨、防雪等功能。
为了在雨雪天气仍能使摄像机正常摄取图像，一般在全天候防护罩的玻璃窗前安装有可控制的雨刷。
3．支架普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。
室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上。
4．云台云台是承载摄像机并可进行水平和垂直两个方向转动的装置。
云台内装有两个电动机。
这两个电动机一个负责水平方向的转动，另一个负责垂直方向的转动。
水平转动的角度一般为350°，垂直转动则有±4 5°、±35°、±75°等。
水平及垂直转动的角度大小可通过限位开关进行调整。
（1）云台按使用环境分类云台按使用环境分为室内型和室外型，主要区别是室外型密封性能好，防水、防尘，负载大，有些高档的室外云台除有防雨装置外，还有防冻加温装置。
云台摄像机红外云台摄像机（2）云台的选用在选用云台时除了要考虑安装环境、安装方式、工作电压、负载大小、性能价格比和外型是否美观外，还应注意以下几个方面。
摄像机的安装和调试
②④ ⑥
四、安装中出现旳问题以及处理措施
1，视频输出时，影响跳动，原因是线接触不良， 需要重新检验接线。
2，控制键盘无法控制摄像机旳转动，原因是 RS-485线旳正负极接反了，需要重新接线。。
调试成功
枪式摄像机旳安装与调试
（二）接线 5.连接视频线接头
接法：将视频线接头旳芯线 接在正极上，撮紧旳金属 屏蔽线接在负极上，正确旳
位置，如图所示：
枪式摄像机旳安装与调试
（三）测试视频输出
回环节
枪式摄像机旳安装与调试
三、安装中轻易出现旳问题与处理措施
1，电源旳正负极接反，会烧坏摄像机，所以通电前 一定要检验好电源是否接错！
枪式摄像机旳安装与调试
（二）接线
3.制作视频线接头
把BNC接头旳另一端，用 剪刀剥掉最外面旳护套， 约2cm左右。然后把屏蔽金 属丝紧紧地缠绕起来。
枪式摄像机旳安装与调试
（二）接线 3. 制作视频线接头
用剪刀将露出来旳绝缘介质（白色旳塑料管）剪掉约
1.5cm左右，（注意不要太用力，以免剪断里面旳芯线）。
Zoom FoCom 公共C
相当于菜单
在这个类型摄像 机上，紫色线， 没有用到，此类 摄像机能够自动 调整光圈大小， 是傻瓜摄像机一 类。
SW2 地址开关位号 把地址转化为二进制，若 二进制位为1，就把相应旳 开关拨上去，若为0，就不 用拨上去。 例：我们组为6号，即为 01100000.则把2，3号拨 上去。
注意：下面旳正极接上面旳负极， 一样，下面旳负极接上面旳正极。
三‘连接到电视墙
摄像机 拍摄图像
连接
控制键盘 控制摄像 机旳工作
电视墙上 输出视频
回目录
监控摄像机安装的详细流程与细节
监控摄像机安装的详细流程与细节监控摄像头的安装方法：1) 在满足监视目标视场范围要求的条件下，其安装高度：室内离地不宜低于2.5m；室外离地不宜低于3.5m。
2) 监控摄像头及其配套装置，如镜头、防护罩、支架、雨刷等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。
3) 在强电磁干扰环境下，监控摄像头安装应与地绝缘隔离。
4) 信号线和电源线应分别引入，外露部分用软管保护，并不影响云台的转动。
5) 电梯厢内的监控摄像头应安装在厢门上方的左或右侧，并能有效监视电梯厢内乘员面部特征。
云台、解码器安装：1) 云台的安装应牢固，转动时无晃动。
2) 应根据产品技术条件和系统设计要求，检查云台的转动角度范围是否满足要求。
3) 解码器应安装在云台附近或吊顶内（但须留有检修孔）。
监控摄像头控制设备安装：1) 控制台、机柜（架）安装位置应符合设计要求，安装应平稳牢固、便于操作维护。
机柜架）背面、侧面离墙净距离应符合维修要求。
2)监控摄像头所有控制、显示、记录等终端设备的安装应平稳，便于操作。
其中监视器（屏幕）应避免外来光直射，当不可避免时，应采取避光措施。
在控制台、机柜（架）内安装的设备应有通风散热措施，内部接插件与设备连接应牢*。
3) 控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔，排列、捆扎整齐，编号，并有永久性标志。
监控工程施工常见问题分析与讲解安防工程的专业施工及安装标准根据国家有关部门近年来颁发的安防设计、施工规范、规程和标准，在总结我公司几年来安防工程的设计和施工经验和基础上，结合安防科技发展的新技术、新产品的技术要求，本着服务社会、用户第一的宗旨，一、室内配线的技术室安防工程的专业施工及安装标准根据国家有关部门近年来颁发的安防设计、施工规范、规程和标准，在总结我公司几年来安防工程的设计和施工经验和基础上，结合安防科技发展的新技术、新产品的技术要求，本着服务社会、用户第一的宗旨，一、室内配线的技术室内配线不仅要求安全可*，而且要使线路布置合理、整齐，安装牢固。
选择合适的摄像机类型及摄像机安装方式和要求l
视频监控系统安装前首先要熟悉施工图和产品资料，现场施工技术人 员应熟悉图纸，了解设计意图和设计功能，掌握设计内容、技术条件，了 解各项设计要求。对所使用的产品，应该要熟悉该产品的技术参数和特点。 掌握施工现场情况：按图纸及现场勘查的实际环境，考虑安装位置、 安装方式及美观程度。在实际工程施工中，安防设备一般都是安装于装修 的完成面上，而在平面图中,装修工程部分的细节往往不能很好地体现，造 成在实践安装时与施工图上的设备安装方式和位置有所调整。
三、情景讨论
讨论
不同场合选择不同的安装方式
5、室外窄通道安装摄像机应避免摄像机占用车行通道
的行驶空间，防止大型车辆通过时摄像机遭到破坏
三、情景讨论
讨论
不同场合选择不同的安装方式
6、室外摄像机支架安装注意事项 讨论：室外摄像机选用哪种支架护罩更具有抗风能力，避免因 大风导致摄像机画面抖动。
三、情景讨论
摄像机类型
枪式摄像机 半球摄像机
美观
触碰
监视范围 安装及调试的 调节 难度
成本
其他
注：车库通道 摄像机同样要 避免逆光。
三、情景讨论
讨论
不同场合选择不同的安装方式
4、枪式摄像机应选用较为牢固的支架进行安装 讨论一下大家以下三款支架的优缺点，觉得那一款支架更适合 安装于室外。
室外安装摄像机，影响摄像机牢固度的不仅是支架，还有支架 与护罩连接的万向节
另外，也需要 安装一些摄像 机对大厅区域 进行监视
摄像机的安装 摄像机安装及图像调整的一般要求 摄像机对出入口进行图像监视时，需要获得进出人员的正 面图像，在窄通道内，我们可以把摄像机安装在通道的中间位 置，监视通道出入人员的正面图像，在大开间的出入口，可以 把摄像机安装在人员行进方向的正面。
监控摄像头安装流程
监控摄像头安装流程监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。
4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。
2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
摄像机安装方式和要求
摄像机的安装
摄像机安装及图像调整的一般要求
目前出入口安装的摄像机，大都为了避免逆光问题发生， 将其顺着阳光朝向室内且安装在门框上方，如果摄像机前方是 一块较开阔的区域，而不是窄通道的，则应在门框上方二侧 分别安装摄像机，通 过各自对方的摄像机 补充自身摄像机下方 的视角盲区。
摄像机的安装
摄像机安装及图像调整的一般要求 遇到较宽的出入口，为获得良好的图像监控效果，一方面 可适当增加摄像机的数量，另一方面摄像机以监视距离建筑物 出入口最近的内部通道口为好（守住核心筒）。
摄像机及其配套装置，如镜头、防护罩、支架、 雨刷等，安装应牢固，运转应灵活，应注意防破坏， 并与周边环境相协调。
摄像机的安装 摄像机安装的一般要求 在强电磁干扰环境下，摄像机安装应与大地绝缘 隔离。
信号线和电源线应分别引入，外露部分用软管保 护，并不影响云台的转动。 电梯轿厢内的摄像机当配有电梯楼层显示器时， 应安装在电梯门左右两侧的控制面板上方，当安装未 配有电梯楼层显示器数字摄像机时，应安装在电梯控 制面板的斜对角，在能有效监视电梯厢内乘员面部特 征的同时监看电梯的楼层显示，但要注意避免逆光。 （观光电梯的安装。）
实际运用
不同场合选择不同的安装方式
带云台摄像机的安装： 2、吊装
不同场合选择不同的安装方式
半球摄像机与枪式摄像机的区别：
A、半球摄像机美观，隐蔽性好。枪式摄像机可扩展 性强。
B、半球摄像机直接带防护罩，而枪式摄像机如现场 需要另搭配防护罩。 C、半球摄像机的变焦范围一般都不太大，其镜头不 能灵活的更换。枪式摄像机的监控范围则取决于镜头 ，可以换成几倍几十倍不等，而且镜头也容易更换。
摄像机的安装 摄像机安装及图像调整的一般要
求
有效画面的要求不仅要保证目标 图像的大小，还要保证目标图像的景 深和监视目标在画面中出现的时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内云台摄像机、枪式摄像机的安装
室内云台摄像机、枪式摄像机的安装：
（1）安装前的准备工作：拿出摄像机、镜头、电源适配器、支架，准备好工具和配件：胶塞、螺丝、螺丝批、小锤、电钻等必要工具；按事先确定的安装位置，检查好胶塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。
（2）拿出摄像机和镜头，按照事先确定的摄像机镜头型号和规格，仔细装上镜头，注意不要用手碰镜头和CCD，确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。
（3）打开护罩上盖板和后挡板，抽出固定金属片，将摄像机固定好，将电源适配器装入护罩内，理顺电缆，固定好，装到支架上。
（4）拿出工具，按照事先确定的位置，装好支架。
检查牢固后，将摄像机按照图纸设计的方向装上，确定安装支架前，先在安装的位置通电测试一下，以便得到更合理的监视效果。
（5）把焊接好的视频电缆BNC插头插入视频电缆的插座内，用插头的两个缺口对准摄像机视频插座的两个固定柱，插入后顺时针旋转即可，确认固定牢固、接触良好。
将电源适配器的电源输入端焊接牢固并做好绝缘，电源输出插头插
入监控摄像机的电源插口，并确认牢固度，理顺线缆后复位上护罩的盖板和后挡板。
（6）把电缆的另一头按同样的方法接入DVR或监视器等机房后端设备，接通机房后端设备和摄像机电源，通过监视器调整摄像机角度到预定范围，并调整摄像机镜头的焦距和清晰度，下一步可进入录像设备和其他控制设备调试工序。
