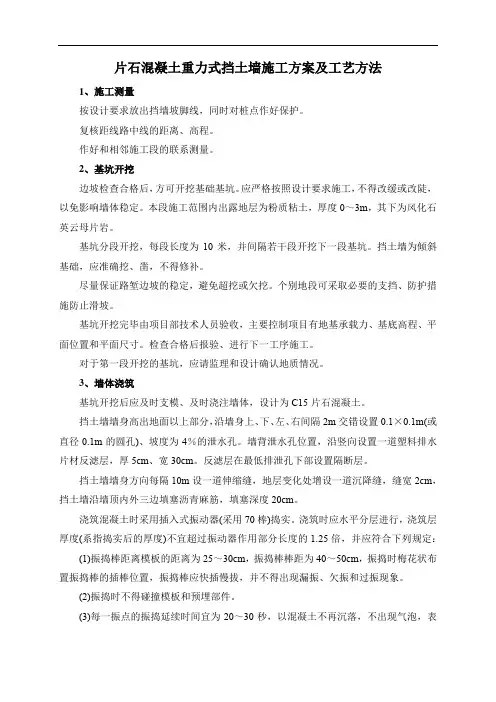

片石混凝土重力式挡土墙施工方案及工艺方法

片石混凝土重力式挡土墙施工方案及工艺方法

片石混凝土重力式挡土墙施工方案及工艺方法1、施工测量按设计要求放出挡墙坡脚线,同时对桩点作好保护。

复核距线路中线的距离、高程。

作好和相邻施工段的联系测量。

2、基坑开挖边坡检查合格后,方可开挖基础基坑。

应严格按照设计要求施工,不得改缓或改陡,以免影响墙体稳定。

本段施工范围内出露地层为粉质粘土,厚度0~3m,其下为风化石英云母片岩。

基坑分段开挖,每段长度为10米,并间隔若干段开挖下一段基坑。

挡土墙为倾斜基础,应准确挖、凿,不得修补。

尽量保证路堑边坡的稳定,避免超挖或欠挖。

个别地段可采取必要的支挡、防护措施防止滑坡。

基坑开挖完毕由项目部技术人员验收,主要控制项目有地基承载力、基底高程、平面位置和平面尺寸。

检查合格后报验、进行下一工序施工。

对于第一段开挖的基坑,应请监理和设计确认地质情况。

3、墙体浇筑基坑开挖后应及时支模、及时浇注墙体,设计为C15片石混凝土。

挡土墙墙身高出地面以上部分,沿墙身上、下、左、右间隔2m交错设置0.1×0.1m(或直径0.1m的圆孔)、坡度为4%的泄水孔。

墙背泄水孔位置,沿竖向设置一道塑料排水片材反滤层,厚5cm、宽30cm。

反滤层在最低排泄孔下部设置隔断层。

挡土墙墙身方向每隔10m设一道伸缩缝,地层变化处增设一道沉降缝,缝宽2cm,挡土墙沿墙顶内外三边填塞沥青麻筋,填塞深度20cm。

浇筑混凝土时采用插入式振动器(采用70棒)捣实。

浇筑时应水平分层进行,浇筑层厚度(系指捣实后的厚度)不宜超过振动器作用部分长度的1.25倍,并应符合下列规定:(1)振捣棒距离模板的距离为25~30cm,振捣棒棒距为40~50cm,振捣时梅花状布置振捣棒的插棒位置,振捣棒应快插慢拔,并不得出现漏振、欠振和过振现象。

(2)振捣时不得碰撞模板和预埋部件。

(3)每一振点的振捣延续时间宜为20~30秒,以混凝土不再沉落,不出现气泡,表面呈现浮浆或发亮为度。

片石可采用机械(如吊车)投放、人工摆放的方式进行。

片石混凝土挡土墙施工方案(1)

片石混凝土挡土墙施工方案(1)

片石混凝土挡土墙施工方案(1)1. 简介挡土墙是在土方开挖或边坡开挖后,为防止边坡滑坡、塌方和保护基坡而设置的一种结构性工程。

片石混凝土挡土墙是一种常用的挡土墙形式,结构稳定,美观大方。

本文将介绍片石混凝土挡土墙的施工方案。

2. 施工前准备1.测量和勘察:根据设计图纸和要求,进行现场测量和勘察,确定挡土墙的位置、高度和长度等。

2.土方开挖:按照设计要求进行土方开挖,确保场地平整。

3.材料准备:准备所需的原材料,包括水泥、砂子、骨料、片石等,确保材料质量符合要求。

3. 施工步骤3.1. 基础处理1.挖沟:在挡土墙的基础位置挖出一条深度和宽度符合设计要求的基础沟。

2.铺设防水层:在基础沟中铺设防水材料,如防水卷材,并确保连接紧密。

3.2. 母体浇筑1.振捣基础:在基础沟内浇筑一定深度的混凝土底板,并采用振捣机械进行振实,确保底板的平整度和密实度。

2.砌筑脚手架:在底板上搭建合适的支撑脚手架,用于支撑墙体的砌筑。

3.3. 片石混凝土墙体砌筑1.材料配制:将水泥、砂子和骨料按设计配比搅拌均匀,形成混凝土浆料。

2.石头处理:清洗并处理待使用的片石,确保干净无尘。

3.砌筑过程:先用混凝土浆料在墙体上涂抹一层薄薄的砂浆,然后将片石依次嵌入并捣实,最后再用混凝土浆料填缝。

3.4. 支撑与护面处理1.筑墙过程中,按照设计要求设置水平、垂直的支撑撑架,以确保墙体的竖直度和平整度。

2.砌筑完成后,对挡土墙进行护面处理,如刷涂抹灰或其他保护涂料,增加挡土墙的美观性和耐久性。

4. 施工注意事项1.严格按照设计要求和施工图纸进行施工,确保挡土墙的结构稳定性和安全性。

2.施工过程中要注意施工质量,杜绝漏浆、空鼓等现象,确保片石混凝土挡土墙的整体质量。

3.注意施工现场安全,做好安全防护措施,确保施工人员的安全。

5. 结语片石混凝土挡土墙的施工是一项重要的工程,需要严格按照施工方案进行操作,确保挡土墙的稳定性和耐久性。

通过本文所述的施工步骤和注意事项,可以有效指导片石混凝土挡土墙的施工工作,保障工程质量和安全。

C15片石混凝土挡土墙施工方案

C15片石混凝土挡土墙施工方案

C15片石混凝土挡土墙施工方案C15片石混凝土是一种常用于挡土墙施工的混凝土材料,具有较高的强度和耐久性。

在施工过程中,需要根据实际情况制定详细的施工方案,以确保挡土墙的安全稳定和施工质量。

以下是一份C15片石混凝土挡土墙施工方案,供参考:一、施工前的准备:1.制定详细的施工计划,包括工程量清单、各道工序的要求等。

2.购买所需的材料和设备,如混凝土搅拌机、挡土墙片石、钢筋等。

3.对施工现场进行清理和平整,确保施工区域的安全和方便施工。

4.按照设计要求,准备好施工模板和挡土墙基础的形状和尺寸。

二、挡土墙基础的施工:1.根据设计要求,在施工现场进行基础的标线和测量,确定基础的位置和尺寸。

2.根据基础的要求,进行基坑的挖掘和清理工作。

3.在基坑底部铺设一层砂石,将其压实,以提高基础的稳定性。

4.在挡土墙基础的位置,设置基础钢筋网,以增强其承载力。

5.搅拌C15水泥混凝土,将其倒入基坑中,使用抹光机将混凝土表面进行抹平和压实。

三、挡土墙的施工:1.根据挡土墙的高度和宽度,在基础上设置好模板,以控制挡土墙的形状和尺寸。

2.根据设计要求,在模板内铺设排水材料,以保证挡土墙的排水性能。

3.安装挡土墙片石,将其逐层堆砌在模板内,使用级砧锤进行调整和压实。

4.在挡土墙的每层之间,加入钢筋网,以增加挡土墙的稳定性和抗震性能。

5.在挡土墙的顶部,设置挡土墙盖板,以保护挡土墙片石。

四、挡土墙的养护:1.挡土墙施工完成后,进行养护工作,以确保挡土墙的强度和耐久性。

2.在挡土墙施工后的24小时内,对其进行喷水养护,以保持混凝土的含水率。

3.在挡土墙施工后的7天内,进行定期浇水养护,以保持混凝土的湿润状态。

4.在挡土墙施工后的28天内,进行密封处理,以提高挡土墙的防水性能。

以上是一份C15片石混凝土挡土墙施工方案的基本内容。

在实际施工中,需根据具体情况进行调整和补充。

同时,在施工过程中要严格按照相关的施工规范和安全要求进行操作,确保施工质量和施工安全。

片石挡土墙施工方案(3篇)

片石挡土墙施工方案(3篇)

第1篇一、工程概况1. 工程名称:XX地区片石挡土墙工程2. 工程地点:XX地区3. 工程规模:XX米长、XX米高4. 施工单位:XX建筑有限公司5. 施工工期:XX个月二、施工准备1. 技术准备(1)组织技术人员进行现场踏勘,了解工程地质、水文、气象等条件。

(2)查阅相关规范、标准,熟悉施工图纸,明确施工要求。

(3)组织施工人员学习施工方案,确保施工质量。

2. 材料准备(1)片石:要求质地坚硬、无裂缝、无风化,符合设计要求。

(2)水泥:应符合国家现行标准,强度等级不低于32.5MPa。

(3)砂、石子:应符合国家现行标准,级配合理,粒径适中。

(4)钢筋:应符合国家现行标准,质量合格。

3. 机械设备准备(1)挖掘机:用于基础开挖、土方运输等。

(2)推土机:用于平整场地、回填土方等。

(3)装载机:用于装载、运输片石等。

(4)混凝土搅拌机:用于搅拌混凝土。

(5)钢筋加工设备:用于钢筋加工、绑扎等。

4. 施工人员准备(1)组织施工队伍,明确各岗位人员职责。

(2)对施工人员进行技术培训,提高施工技能。

(3)落实安全、环保、文明施工责任制。

三、施工工艺1. 施工顺序(1)基础开挖:根据设计图纸,按照地质条件进行基础开挖,确保基础尺寸符合设计要求。

(2)基础处理:对基础进行平整、夯实,确保基础稳定。

(3)砌筑片石挡土墙:按照设计要求,分层砌筑片石,每层高度不超过30cm,层与层之间应错缝砌筑。

(4)浇筑混凝土基础:在基础底部浇筑混凝土,厚度应符合设计要求。

(5)安装钢筋:按照设计要求,绑扎钢筋,确保钢筋位置准确。

(6)浇筑混凝土:在钢筋上浇筑混凝土,厚度应符合设计要求。

(7)养护:混凝土浇筑完成后,进行养护,确保混凝土强度达到设计要求。

2. 施工要点(1)基础开挖:根据设计图纸,按照地质条件进行基础开挖,确保基础尺寸符合设计要求。

(2)基础处理:对基础进行平整、夯实,确保基础稳定。

在基础底部设置排水坡,防止积水。

C20片石混凝土挡土墙施工方案

C20片石混凝土挡土墙施工方案

C20片石混凝土挡土墙施工方案一、施工前准备工作1.1施工前的测量与设计在开始施工之前,首先需要进行测量和设计工作。

测量挡土墙的长度、高度和宽度,以及地面的坡度和土壤的类型等参数。

根据这些测量结果进行设计,确定挡土墙的结构和尺寸。

1.2场地清理与准备清理施工现场,移除杂物和堆放在施工区域的物品。

确保施工区域的平整和清洁,以便进行挡土墙的施工工作。

同时,也要对施工现场进行标记和围栏设置,确保安全施工。

二、砌块基础施工2.1基坑开挖和土方整平根据设计要求,开挖基坑,并将开挖土方处理。

在基坑底部铺设一层砂垫层,将其压实并进行整平。

2.2砖石基础的施工在基坑底部铺设一层混凝土垫层,其厚度应满足设计要求。

在混凝土垫层上进行砖石基础的施工,砌块选择符合要求的砌块并按照设计进行砌筑。

砖石基础的高度应满足挡土墙的要求,并保持水平。

在砌块基础上进行检查和修整,确保基础的平整和牢固。

三、钢筋骨架施工3.1钢筋的制作和安装根据挡土墙的设计要求,制作钢筋骨架。

根据设计要求和标准,对钢筋进行切割、弯曲和焊接等加工工作,使其符合设计要求的尺寸和形状。

然后,将钢筋骨架安装在基础上,并使用绑扎线将钢筋固定好。

3.2预埋件和排水管的安装根据设计要求,在挡土墙的钢筋骨架中安装预埋件和排水管。

预埋件的位置和数量应符合设计要求,以便未来安装挡土墙的各个部分。

排水管的位置和坡度应满足土壤排水的需要,确保挡土墙的稳定性和排水性能。

四、混凝土浇筑施工4.1砌块间隙灌浆在砌块之间的间隙中,灌注混凝土浆液。

灌浆应从底部开始,先灌注底部的砌块间隙,然后逐渐向上灌注。

4.2挡土墙的混凝土浇筑在钢筋骨架上进行混凝土的浇筑工作。

混凝土浇筑应进行分层浇筑,每一层高度不宜过高,以免浇筑过程中混凝土塌落或产生空洞。

混凝土浇筑应均匀,同时用振捣器进行振捣,以确保混凝土的牢固和均匀。

4.3混凝土养护混凝土浇筑完成后,应进行养护工作。

在混凝土表面喷水和覆盖养护薄膜,以避免混凝土过早干燥和开裂。

片石混凝土挡土墙施工方案

片石混凝土挡土墙施工方案

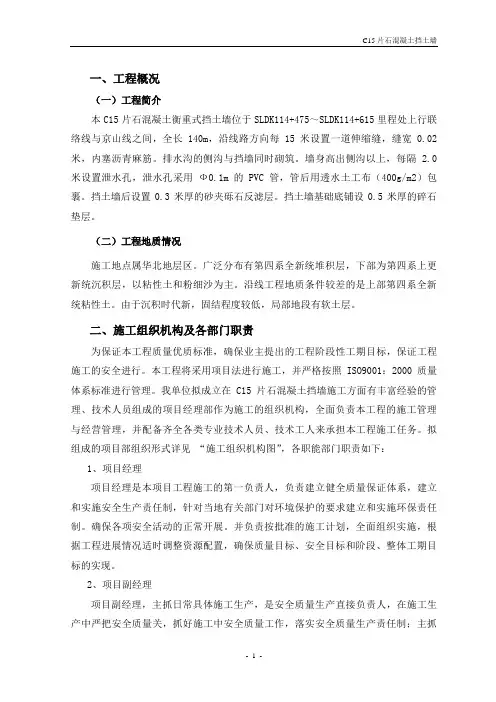

一、工程概况(一)工程简介本C15片石混凝土衡重式挡土墙位于SLDK114+475~SLDK114+615里程处上行联络线与京山线之间,全长140m,沿线路方向每15米设置一道伸缩缝,缝宽0.02米,内塞沥青麻筋。

排水沟的侧沟与挡墙同时砌筑。

墙身高出侧沟以上,每隔 2.0米设置泄水孔,泄水孔采用Ф0.1m的PVC管,管后用透水土工布(400g/m2)包裹。

挡土墙后设置0.3米厚的砂夹砾石反滤层。

挡土墙基础底铺设0.5米厚的碎石垫层。

(二)工程地质情况施工地点属华北地层区。

广泛分布有第四系全新统堆积层,下部为第四系上更新统沉积层,以粘性土和粉细沙为主。

沿线工程地质条件较差的是上部第四系全新统粘性土。

由于沉积时代新,固结程度较低,局部地段有软土层。

二、施工组织机构及各部门职责为保证本工程质量优质标准,确保业主提出的工程阶段性工期目标,保证工程施工的安全进行。

本工程将采用项目法进行施工,并严格按照ISO9001:2000质量体系标准进行管理。

我单位拟成立在C15片石混凝土挡墙施工方面有丰富经验的管理、技术人员组成的项目经理部作为施工的组织机构,全面负责本工程的施工管理与经营管理,并配备齐全各类专业技术人员、技术工人来承担本工程施工任务。

拟组成的项目部组织形式详见“施工组织机构图”,各职能部门职责如下:1、项目经理项目经理是本项目工程施工的第一负责人,负责建立健全质量保证体系,建立和实施安全生产责任制,针对当地有关部门对环境保护的要求建立和实施环保责任制。

确保各项安全活动的正常开展。

并负责按批准的施工计划,全面组织实施,根据工程进展情况适时调整资源配置,确保质量目标、安全目标和阶段、整体工期目标的实现。

2、项目副经理项目副经理,主抓日常具体施工生产,是安全质量生产直接负责人,在施工生产中严把安全质量关,抓好施工中安全质量工作,落实安全质量生产责任制;主抓施工生产计划的落实,处理施工过程中出现的具体问题;并负责处理项目部中的一些日常工作。

片石混凝土挡土墙施工工艺

片石混凝土挡土墙施工工艺

片石混凝土挡土墙施工工艺1. 概述大家好,今天咱们聊聊片石混凝土挡土墙的施工工艺。

听上去是不是有点专业?别担心,咱们用最简单易懂的语言来聊聊这事儿。

首先,挡土墙就是用来阻挡土壤、保护路基的一种结构,特别是在山坡或者陡峭地方,真是“土不怕水,墙不怕风”的好帮手。

片石混凝土,就是用碎石和水泥搅拌在一起,做成坚固的墙体,稳得很。

你可能会想,这东西到底有什么用呢?哎呀,挡土墙的好处可多了,既能避免山体滑坡,也能保持土壤湿度,简直就是个“土壤守护者”嘛!2. 施工准备2.1 现场勘察在开始施工之前,咱们得先进行现场勘察。

这个步骤就像咱们打麻将前先洗牌一样,得把每个角落都看看,确保没有意外情况。

如果这个地方有水源、树根、或者其他障碍物,那可就麻烦了,墙都可能没法搭起来。

做好准备,心里踏实,才能大展拳脚。

2.2 材料准备接下来就是材料准备了。

哎,这可不能马虎,材料得选好。

片石混凝土的主要材料包括水泥、碎石、砂子、和水,简单来说就是“水土一体”,没它们可不行。

而且,要注意水泥的质量,得是个“优秀生”,不然可就成了“水泥烂泥”,效果差得很。

做好材料的准备,就像打仗前的备战,不能漏掉任何一环。

3. 施工步骤3.1 基础施工好了,准备工作差不多了,咱们进入正式施工阶段。

第一步就是基础施工,得把挡土墙的根基打牢。

这个基础可不是随便挖个坑就行的,得挖得深、挖得稳,才能为后面的墙体打好基础。

一般来说,基础的深度要根据土质和墙体的高度来定,不能太浅,否则墙体可能“倒下去”,这就麻烦了。

3.2 砌体施工基础做好后,咱们就开始砌体施工。

这个时候就要把碎石和混凝土搅拌在一起,像是在做蛋糕一样,要搅拌均匀,然后逐层往上砌。

每一层的高度和厚度都得控制好,不能贪心,一下子砌得太高,不然容易出现“沙堆”的情况。

记住了,稳扎稳打是王道,慢慢来,才能保证墙体的坚固。

施工的时候,还要注意天气,别在大雨天施工,不然可就成了“水上漂”了,墙体的效果肯定大打折扣。

片石混凝土重力式挡土墙施工方案及工艺方法

片石混凝土重力式挡土墙施工方案及工艺方法

片石混凝土重力式挡土墙施工方案及工艺方法施工方案:1.前期准备:a.确定挡土墙的设计参数、尺寸和形状;b.根据设计要求,选择合适的石材和混凝土材料;c.根据地质勘探结果,进行地基处理;d.准备好施工所需的设备和工具。

2.施工工艺:a.清理工地:清除工地上的杂草、石块和垃圾;b.土方开挖:按设计要求,开挖挡土墙的基槽,并清理地表及周围的土石方;c.基础施工:在基槽内铺设一层厚度为15-20厘米的砂石层,进行夯实,形成基础;d.片石填筑:将选好的石头按照设计要求进行填筑,最好选择块状石材,使其相互咬合,建立起稳定的重力体系;e.混凝土浇筑:在填筑好的石头之间进行水泥混凝土的浇筑,使其填充到石缝中,并进行震动、夯实和养护;f.墙体加固:根据需要,在挡土墙的背面设置排水管、加力索等辅助措施,提高挡土墙的稳定性;g.上部护面:在挡土墙的上方设置护面,如砖石墙、混凝土板等,以起到美观和防止土石材料溢出的作用;h.挡土墙面处理:按设计要求,对挡土墙面进行防水涂料、抹灰等处理,保护挡土墙的表面。

3.安全措施:a.施工现场需进行标识和设置围挡,禁止无关人员进入;b.施工人员需佩戴安全帽、防护鞋等个人防护用品;c.使用钢丝网等安全措施,避免石块滑落;d.使用装备完善的机械设备进行作业,保证施工安全。

工艺方法:1.挡土墙的建设可分为石砌法和现浇法两种方法:a.石砌法:先按设计要求进行片石的填筑,然后再进行混凝土的浇筑;b.现浇法:将片石和混凝土同时浇筑施工,以减少施工工期。

2.在选取石材时,应选择坚硬的石材,避免石块易碎或容易产生滑坡现象。

3.混凝土的配比应按照设计要求进行,以保证强度和稳定性。

4.施工过程中应进行实时监测,及时调整施工方法和措施,保证挡土墙的稳定性和安全性。

5.施工后需要进行一段时间的养护,并定期检查挡土墙的状态,及时发现和处理破损、渗漏等问题。

总结:片石混凝土重力式挡土墙在施工方案和工艺方法上需要注重稳定性和安全性,选择合适的石材和混凝土配比,使用适当的辅助措施,严格按照设计要求施工,并进行一定时期的养护和检查,以确保挡土墙的长期稳定和安全使用。

片石混凝土挡土墙施工工艺

片石混凝土挡土墙施工工艺

片石混凝土挡土墙施工工艺嘿,伙计们!今天咱就来聊聊片石混凝土挡土墙的施工工艺,让你们轻松掌握这个技能,以后家里装修或者工地施工都能派上用场。

别着急,听我慢慢道来,保证让你听得懂、学得会。

咱们要了解什么是片石混凝土挡土墙。

简单来说,就是用片石和混凝土混合制成的一种墙体材料,既坚固耐用,又能起到很好的挡土作用。

这种墙的优点是重量轻、强度高、耐久性好,而且可以根据需要制作成各种形状和尺寸,非常适合用于建筑工地、园林景观等场合。

接下来,我们来看一看片石混凝土挡土墙的施工步骤吧。

要准备好所需的材料和工具,包括片石、混凝土、砂浆、钢筋、模板、支撑杆等。

然后,按照设计图纸的要求进行场地测量和基础处理,确保墙体的位置和高度准确无误。

第一步:基础施工。

在地面上搭建起一个坚固的地基,通常采用钢筋混凝土地梁或者砖混结构。

地基的尺寸要根据墙体的高度和厚度来确定,一般来说,地基的宽度要比墙体的宽度多出2-3倍,深度也要略大于墙体的厚度。

地基的底部要平整牢固,以确保墙体的稳定性。

第二步:片石铺设。

在地基上铺设一层厚约20厘米的砂浆,然后按照设计图纸的要求摆放片石。

片石要排列整齐、紧密贴合,不能有空隙或重叠。

如果地形不平,还需要用砂浆找平,以确保片石与地面之间的接触面积最大。

第三步:混凝土浇筑。

在片石上方铺设一层约50厘米厚的混凝土层,要确保混凝土与片石之间的缝隙尽量小,以提高墙体的整体性和稳定性。

混凝土浇筑时要分层进行,每层厚度不宜过大,一般控制在20-30厘米之间。

浇筑后要及时进行养护,以确保混凝土强度的增长。

第四步:砌筑抹灰。

当混凝土初凝后,就可以进行砌筑抹灰工作了。

抹灰要均匀细腻,不能有裂缝或凹凸不平的地方。

抹灰完成后要进行养护,等待其干燥硬化。

第五步:安装钢筋和加固件。

在墙体的关键部位(如转角、连接处等)安装钢筋和加固件,以增强墙体的抗拉强度和抗震性能。

钢筋的直径和间距要根据设计要求来确定,加固件的选择也要根据实际情况来定。

衡重式片石混凝土挡土墙工艺及施工方法

衡重式片石混凝土挡土墙工艺及施工方法

衡重式片石混凝土挡土墙工艺及施工方法1、工艺标准⑴挡墙混凝土强度等级采用C20片石混凝土(片石强度等级不低于MU30,片石参量为挡土墙总体积的30%)现场浇筑。

其混凝土的强度要满足设计要求。

⑵挡墙的外观要求其非应力裂缝不得大于0.2mm,各部分的结构尺寸不得小于设计值,基础埋深不小于1m。

⑶挡墙采用多次浇筑,基础和墙身分开浇筑,且连接处混凝土应凿毛,并清洗干净。

⑷挡墙的墙身几何尺寸要符合设计要求。

⑸挡墙内的预留泄水孔横向间距2.0-3.0m,其位置允许的偏差为15mm。

泄水孔出口宜高于地面30cm,并设3%向外倾斜坡度。

⑹挡墙的墙顶标高要满足设计要求,允许偏差为±20mm。

⑺混凝土灌注完毕后,应按有关规定进行养护。

墙背回填应该在挡墙混凝土的强度达到设计强度的75%才能够进行填土。

⑻挡墙混凝土浇注应均质密实、平整无蜂窝麻面无缺损、强度符合设计要求。

⑼挡墙模板加固采用拉筋对拉螺杆,中横向间距不大于600mm联合钢管扣件双重保证措施,保证混凝土在浇注过程中不发生跑模。

⑽施工时挡墙墙高随路线纵坡变化,但基础应保持水平,同时保证外墙面在同一竖直面上。

⑾地基承载力满足设计要求fak≥150kpa。

若达不到设计所要求的地基承载力,应通知监理及设计单位进行地基处理,待达到设计要求方可进行挡土墙施工。

⑿挡土墙的墙体达到设计强度的75%以上时,方可进行墙后填料施工。

墙后必须回填均匀、摊铺平整,填料顶面横坡符合设计要求。

墙后1.0m范围内,不得有大型机械行驶或作业,为防止碰坏墙体,应用小型压实机械碾压,分层厚度不得超过20cm。

2、施工方法⑴由项目部测量人员放线,确定挡土墙准确位置及标高,然后进行基槽开挖,开挖宽度根据基础宽度按照1:1放坡确定。

并由项目部组织人员进行现场收方。

⑵基槽完成后,按基底纵轴线结合横断面放线复验,确认位置、标高无误并经监理确认后,方可进行基槽封闭。

⑶测量放线确定基础尺寸后,进行立模,挡墙基础的施工按跳槽施工,几个作业面可同时施工,为挡墙的墙身施工提供较多的作业面。

片石混凝土挡土墙施工方法

片石混凝土挡土墙施工方法

三、片石混凝土挡土墙施工方法一、测量放样采用全站仪精确测定挡土墙墙址处路基中心线及基础主轴线、墙顶轴线、挡墙起讫点的横断面,每根轴线应以四个桩点在基线两端延长线上予以固定,并做好保护。

二、将挡土墙范围内的场地,铲除有机质和树根草丛,挡土墙两端范围适当延长清理;挡土墙内侧边坡应清刷整齐、干净,确保边坡的稳定性;在墙址外围开挖排水沟,做好排水设施。

三、基坑开挖1、开挖前,做好场地临时排水措施,雨天坑内积水随时排干。

基坑开挖采取跳槽式开挖,并由挡墙两头向中间逐段开挖。

基坑挖至设计标高后不得长时间暴露、扰动、浸泡,以免削弱基底承载力。

基坑开挖不得破坏基底土的结构,如有超挖或扰动,应将原土回填,且必须夯实或作换填处理。

挖基弃土采取集中堆放,以不妨碍其它作业和影响坑壁稳定为原则。

四、模板安装1. 模板安装片石混凝土挡墙模板采用大块定型钢模板拼装,板面面积不小于2㎡,面板厚度不小于5mm,安装模板前由测量班放出挡墙位置边线桩。

安装模板时要严格按测量放线操作,以保证挡墙的设计形状、几何尺寸及位置准确。

2.模板内表面要平整光洁,接缝严密防止漏浆,如有部分接缝不严密,可用腻子抹平后用砂轮机打磨平整。

五、基础施工基础开挖成型经自检及监理检验合格后,即可进行基础砼及砂砾垫层的施工。

现浇混凝土基础时,按挡土墙长分段,整段进行一次性浇筑。

砼由拌和站集中拌和,砼罐车运输至现场,吊车配以漏斗送入模板内,振动棒振捣密实。

基础施工完后,应及时将基坑回填夯实,并在表层设坡脚散水。

基础施工要点1、对土质基坑应保持干燥,雨天基坑内积水应随时排除,对受水浸泡的基底土(特别是松淤泥)应全部予以清除,并换以好土回填[或以碎石(砾)石夯填]至设计标高。

2、对河堤挡墙,基趾部埋入深度和襟边距离应同时符合设计要求。

3、采用倾斜地基时,应按设计倾斜开挖基坑,禁止用填补法筑成斜面。

4、在岩体破碎或土质松软,有水地段,宜分段集中施工。

5、基坑开挖至设计标高,并经监理工程师检验合格后,应及时组织挡墙基础的浇筑,避免基坑长时间晾晒及雨水冲刷影响基坑质量,造成重复施工。

片石混凝土挡土墙施工方案

片石混凝土挡土墙施工方案

片石混凝土挡土墙施工方案片石混凝土挡土墙是一种常见的土木工程结构,用于固定和支撑堆土,以防止土体溃方。

它在许多场合都能发挥重要作用,例如道路、铁路、水利工程以及建筑物的基础等。

在施工片石混凝土挡土墙时,有一些关键的步骤和注意事项需要遵循,以确保墙体的稳定性和耐久性。

本文将详细介绍片石混凝土挡土墙的施工方案。

一、设计与准备在开始施工片石混凝土挡土墙之前,首先需要进行设计和准备工作。

设计的主要目标是满足土体的稳定性、排水要求以及挡土墙的美观需求。

设计时需要考虑挡土墙的高度、长度、坡度、墙身的倾斜角度以及保护措施等方面。

准备工作包括清理施工现场、找平地面、施工标志和确定挡土墙的基础等。

施工前应仔细查看设计图纸,并与设计人员和工程师进行充分的沟通,确保施工按照设计要求进行。

二、基础施工挡土墙的基础是确保墙体稳定的关键。

基础的设计取决于挡土墙的高度和土壤的性质。

一般来说,基础宽度应大于墙体宽度的1.5倍,基础深度应根据土壤的稳定性和抗压强度进行确定。

基础施工包括开挖、回填和压实。

首先,根据设计要求进行开挖,并清理基坑底部的杂物。

然后,进行反填,将合适的土石填入基坑中,并逐层进行压实。

为了提高基础的稳定性,可以在基础底部设置排水板或斜度。

三、挡土墙施工1.混凝土生产:挡土墙采用的是片石混凝土,混凝土的配制应根据设计要求进行。

混凝土的强度等级一般选用C30以上的混凝土,同时需要进行配料试验,以确保混凝土的质量。

2.点格衬砌:在基础上设置点格衬砌,通常使用混凝土圆块或砖块。

点格衬砌的目的是固定挡土墙体,提供支撑和保护。

3.挡土墙体施工:挡土墙体施工分为填筑和抹灰两个步骤。

填筑:将混凝土逐层填充到挡土墙表面,使用长梯或抛物线绳进行均匀分层和振捣。

填筑时要注意保持墙体的垂直度和平整度。

抹灰:待混凝土凝固后,用水泥砂浆进行表面的抹灰。

抹灰的目的是提供保护和美观,抹灰厚度一般为10-20mm。

四、防水处理为了防止水分渗入挡土墙体,需要进行防水处理。

C20片石混凝土挡土墙施工方案

C20片石混凝土挡土墙施工方案

C20片石混凝土挡土墙施工方案一、工程概况1.1工程简介本项目为C20片石混凝土挡土墙施工,位于我国某地一处山体滑坡治理工程现场。

挡土墙全长约500米,高度6米,主要目的是防止山体滑坡,保障下方道路和居民的安全。

1.2工程难点1.地形复杂,施工难度大;2.施工期间需确保道路畅通;3.阴雨天气较多,对施工进度和材料存放有影响;4.工期紧张,任务重。

二、施工准备2.1施工材料1.C20片石混凝土;2.钢筋、水泥、砂、石子等;3.模板、脚手架等施工辅助材料。

2.2施工设备1.混凝土搅拌机;2.振捣棒;3.起重机械;4.水泵等。

2.3施工人员1.施工队伍:由具有丰富经验的工程师、技术人员和施工人员组成;2.安全人员:负责现场安全监督和事故处理;3.质量人员:负责现场质量监督和检查。

三、施工方法3.1施工顺序1.清理施工现场,平整场地;2.测量放样,确定挡土墙位置;3.基础处理,挖槽、垫层、基础混凝土浇筑;4.模板安装,钢筋绑扎;5.混凝土浇筑;6.模板拆除,养护;7.质量验收。

3.2施工细节1.清理施工现场:将现场杂草、垃圾清理干净,确保施工现场整洁;2.测量放样:根据设计图纸,确定挡土墙位置,进行测量放样;3.基础处理:挖槽、垫层、基础混凝土浇筑,确保基础牢固;4.模板安装:按照设计图纸,安装模板,确保模板平整、垂直;5.钢筋绑扎:根据设计要求,绑扎钢筋,确保钢筋间距、直径符合要求;6.混凝土浇筑:采用混凝土搅拌机进行搅拌,振捣棒进行振捣,确保混凝土密实;7.模板拆除:混凝土达到一定强度后,拆除模板,进行养护;8.养护:采用湿养护法,确保混凝土质量;9.质量验收:按照验收标准,对挡土墙进行质量检查。

四、施工安全措施4.1安全培训1.对施工人员进行安全培训,提高安全意识;2.培训内容包括:安全知识、操作规程、事故案例分析等。

4.2安全防护1.施工现场设置安全警示标志;2.施工人员佩戴安全帽、安全带等防护用品;3.设备操作人员持证上岗;4.定期检查施工现场,发现问题及时整改。

片石混凝土挡土墙施工工艺及方法

片石混凝土挡土墙施工工艺及方法

片石混凝土挡土墙施工工艺及方法1.施工工艺片石混凝土挡土墙施工工艺流程见图。

片石混凝土挡土墙施工工艺流程图2.施工方法 ⑴基坑开挖根据测量放线进行开挖,开挖前,在上方作好防、排水设施。

基坑挖好后,铺设土质地基时挖掘机能到位,用挖掘机开挖,不能到位时,人工开挖。

在机械开挖基坑时预留一定厚度由人工开挖。

碎石垫层,夯实至设计标高,经基底检测合格后进行挡土墙片石混凝土施工。

⑵立模模板采用大块定型钢模,立模时采取内撑外顶的加固措施,脱模剂采用新基槽开挖 制作砼试件基础处理 基底夯实 检 测 测量放样养生、拆模 搭脚手架 立 模浇筑砼、填充片石 制作砼试件安装各种预埋件墙背填筑与压实施工准备 检测验收机油,模板经检查合格后方准进行混凝土浇灌施工。

按设计间隔设置伸缩缝,伸缩缝用沥青麻筋填塞。

⑶混凝土灌注与加填片石拌和站集中拌制混凝土,混凝土搅拌运输车运输。

混凝土通过溜槽灌注,混凝土自由落体高度不大于2m,采用插入式振动棒振捣密实。

每层混凝土灌注完成后,加填一层片石,然后再灌注一层,加填片石粒径最大尺寸不应大于结构尺寸的1/4,片石层间混凝土厚度不得小于30cm。

强度达到85%后进行拆模,采用草袋或毛毡覆盖洒水养生。

⑷施工注意事项挡土墙地面以上0.2m处每隔2~3m上下左右交错设置泄水孔,并设墙背砂砾石反滤层。

在反滤层的最下面和最上面用粘土将反滤层封死,以免渗水浸泡路堤和挡墙基础。

砌体采用草帘、麻袋覆盖,洒水养护,保持覆盖物湿润,养护时间不少于14天。

挡墙沉降缝按总断面设计分段留设,采用低发泡聚乙烯泡沫塑料隔离,靠墙背一侧嵌2cm深橡胶沥青防水密封膏,并确保沉降缝竖直。

挡土墙墙身混凝土达到设计强度后,方可进行路基土方施工,挡墙背后填筑砂夹卵石等渗水性土,随路基土方填筑时回填、压实,边角压不到的部位采用冲击打夯机或平板振动夯夯实,泄水孔部位按设计要求增设反滤层。

碾压先从路基中部开始碾压,再向两边碾压,最后碾压挡墙附近(距挡墙0.5m以外)土方。

片石混凝土挡土墙施工方法

片石混凝土挡土墙施工方法

片石混凝土挡土墙施工方法片石混凝土挡土墙是一种常见的支挡结构,广泛应用于公路、铁路、水利等工程中。

它具有稳定性好、承载能力强、施工方便等优点。

下面将详细介绍片石混凝土挡土墙的施工方法。

一、施工准备1、技术准备熟悉施工图纸和设计文件,了解挡土墙的结构形式、尺寸、高度等技术参数。

进行现场勘察,掌握地形、地质、水文等情况,为施工方案的制定提供依据。

编制施工组织设计和施工方案,明确施工工艺、施工流程、质量控制标准等。

2、材料准备水泥:选用符合国家标准的普通硅酸盐水泥,强度等级不低于 425 级。

砂:选用质地坚硬、级配良好的中砂,含泥量不大于 3%。

石子:选用粒径 5~315mm 的碎石,含泥量不大于 1%。

片石:选用质地坚硬、无风化、无裂缝的石块,强度不低于MU30,片石的尺寸一般不小于 15cm。

水:使用饮用水或符合国家标准的其他水源。

3、机具准备混凝土搅拌机:根据施工规模和进度要求,选择合适型号的搅拌机。

运输车辆:配备足够数量的混凝土运输车辆,确保混凝土的及时供应。

振捣设备:选用插入式振捣器和平板振捣器。

模板:采用钢模板或木模板,模板的强度和刚度应满足施工要求。

4、现场准备清理施工现场,平整场地,修筑施工便道。

测量放线,确定挡土墙的位置和轴线,设置控制桩和水准点。

搭建临时设施,如工棚、仓库等。

二、基础施工1、基槽开挖根据设计要求和测量放线结果,采用机械或人工开挖基槽。

基槽开挖应按照自上而下、分层分段的原则进行,严禁超挖。

开挖过程中,应注意观察地质情况,如发现异常应及时采取措施。

2、基础处理基槽开挖完成后,对基底进行清理和平整,确保基底无杂物和积水。

对基底进行承载力检测,如承载力不足,应采取换填、夯实等处理措施。

在基底上铺设一层10cm 厚的碎石垫层,并用平板振捣器振捣密实。

3、基础模板安装安装基础模板,模板应拼接严密、支撑牢固,保证模板的垂直度和水平度。

模板安装完成后,应进行检查和验收,合格后方可进行混凝土浇筑。

片石混凝土挡土墙施工工艺方法

片石混凝土挡土墙施工工艺方法

片石混凝土挡土墙施工工艺方法施工方法和技术要求在进行路基土方施工之前,需要先进行挖基、支模和灌注片石混凝土。

当挡土墙施工达到一定高度后,才能进行土方施工。

在挡土墙成型后,需要在上下墙背间设置衡重台或卸荷平台,以增加稳定性。

施工工艺包括施工准备、测量放线、基础开挖、墙身灌筑、基底检查、石料准备、配比选取和养护。

在浇注混凝土前,需要对支架、模板、钢筋和预埋件进行检查,并记录符合设计要求后方可浇注。

模板内的杂物、积水和钢筋上的污垢应清理干净。

模板如有缝隙,应填塞严密。

浇注混凝土前,应检查混凝土的均匀性和坍落度。

为防止混凝土离析,自高处向模板内倾卸混凝土时,应符合以下规定:从高处直接倾卸时,其自由倾落高度不宜超过2m,以不发生离析为度。

当倾落高度超过2m时,应通过串筒、溜管或振动溜管等设施下落;倾落高度超过10m时,应设置减速装置(在串筒的不同高度设多向挡板)。

在串筒出料筒下面,混凝土堆积高度不宜超过1m。

浇注混凝土使用插入式振动器时,移动间距不应超过振动器作用半径的1.5倍;与侧模应保持20-50mm的距离;插入下层混凝土50-100mm;每一处振动完毕后应边振动边徐徐提出振动棒;应避免振动棒碰撞模板、钢筋及其他预埋件。

对每一振动部位,必须振动到该部位混凝土密实为止。

密实的标志是混凝土停止下沉,不再冒出气泡,表面呈现平坦、泛浆。

混凝土的浇注应连续进行,如因故必须间断时,其间断时间应小于前层混凝土的初凝时间。

混凝土的运输、浇注及间歇的全部时间不得超过表的规定,当需要超过时应预留施工缝。

施工缝的位置应在混凝土浇注之前确定,宜留置在结构受剪力和弯矩较小且便于施工的部位。

施工缝的处理应凿除处理层混凝土表面的水泥砂浆和松软层。

经凿毛处理的混凝土面,应用水冲洗干净,在浇注层次混凝土前,对垂直施工缝宜刷一层水泥净浆,对水平缝宜铺一层厚度为10-20mm的1:2的水泥砂浆。

施工缝为斜面时应浇注成或凿成台阶状。

施工缝处理完毕后,必须等待处理层混凝土达到一定的强度才能继续浇注混凝土。

片石混凝土挡土墙施工方案

片石混凝土挡土墙施工方案

片石砼挡土墙施工方案一、施工准备1、技术准备(1)认真熟悉设计图纸,施工规范,技术规范,严格按图施工,按规范施工。

(2)认真制定施工工艺,制订具体的施工方法,质量标准和检验手段.(3)搞好施工前的技术交底和施工人员技术控制。

(4)施工方案按试验结果及现场实际情况调整和修改,做到具体适用,指导施工.(5)搞好施工方案的优化工作和施工机械的配套,提高科学性和工作效率。

(6)配备实践经验丰富的测量工程师和测量技术人员,并接受监理工程师的检查和指导。

2、作业准备(1)图纸审核及原地貌复测,发现图纸有误或现场与设计不符的及时上报相关人员进行复查.(2)施工作业前,根据施工组织设计并结合现场情况合理配备施工人员。

(3)根据片石混凝土挡土墙施工需要,配备片石混凝土挡土墙施工机具。

(4)片石应选择质地坚实、无风化剥落和裂纹的石块,其单轴饱水抗压强度等级应不低于MU30。

(5)选择料源充足、生产能力强、信誉好、质量有保证的材料供应商。

(6)修建临时施工便道、布置材料堆放场地及备料。

(7)清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物。

(8)在基槽周围挖设排水沟,排除地表水。

3、材料准备主要材料:水泥、砂、碎石、片石辅助材料:φ100PVC管、渗水土工布、钢筋以上材料数量根据设计计算后填写材料申请表报机材部按进度计划采购。

二、片石混凝土挡土墙施工方案片石混凝土挡土墙施工主要工艺如下:准备工作→测量放样→基槽开挖→基底报验→基础定位测量→模板安装→浇筑片石砼基础→养护→墙身定位测量→模板安装→浇筑墙身片砼→养护→中间交工验收→墙背回填→竣工验收.1、测量放样根据设计提供的坐标,放出挡墙的控制桩,桩顶打一小铁钉,然后用水泥砂浆固桩,以便施工过程中随时控制线形,同时复测水准点将高程引至各木桩,以便检测开挖深度。

对原始地貌进行测量并作好原始记录,填写好放样资料,再用石灰撒出基坑开挖线。

放样资料及原始地面高程的数据经监理工程师确认后才能进行下道工序.2、基坑开挖按设计要求的伸缩缝间距分段,沟槽开挖宽度为挡土墙基础宽加工作位宽,施工前先进行测量放线,定出开挖中线及边线,起点及终点,并设立桩标,注明高程及开挖深度.根据测量组放出的开挖线,清除施工区域内的树木、草皮、树根等杂物、障碍物,沟槽开挖用挖掘机进行,人工配合。

17片石砼挡墙施工工艺

17片石砼挡墙施工工艺

(片石)混凝土挡墙施工工艺本标段的挡墙主要为重力式路堤或路肩挡墙、路堑挡墙,采用C20(片石)混凝土混凝土浇筑。

一、基坑开挖(1)根据测量放线进行开挖,开挖前,在上方作好防、排水设施。

(2)土质地基时挖掘机能到位时,用挖掘机开挖,不能到位时,人工开挖。

在机械开挖基坑时必须预留一定厚度由人工开挖。

(3)基坑挖好后,铺设厚10cm的碎石垫层,夯实至设计标高,经基底检测合格后进行挡土墙片石混凝土施工。

二、立模模板采用大块定型钢模,立模时采取内撑外顶的加固措施,脱模剂采用新机油,模板经检查合格后方准进行混凝土浇灌施工。

按设计间隔设置伸缩缝,伸缩缝用沥青麻筋填塞。

三、混凝土灌注与加填片石拌和站集中拌制混凝土,混凝土搅拌运输车运输。

混凝土通过溜槽灌注,混凝土自由落体高度不大于2m。

采用插入式振动棒振捣密实。

加填片石时要选用粒径不小于30cm的无水锈、质地坚硬、无风化的片石,片石与片石之间应有不小于30cm的间隙,每层混凝土灌注完成后,加填一层片石,然后再灌注一层混凝土,片石层间混凝土厚度不得小于30cm。

混凝土的强度达到85%后进行拆模,同时采用草袋覆盖洒水养生。

四、施工质量控制措施及纠正偏差(1)挡土墙地面以上0.2m处每隔2~3m上下左右交错设置泄水孔,并设墙背砂砾石反滤层。

在反滤层的最下面和最上面用粘土将反滤层封死,以免渗水浸泡路堤和挡墙基础。

砌体采用草帘、麻袋覆盖,洒水养护,保持覆盖物湿润,养护时间不少于14天。

(2)挡墙沉降缝按总断面设计分段留设,采用低发泡聚乙烯泡沫塑料隔离,靠墙背一侧嵌2cm深橡胶沥青防水密封膏,并确保沉降缝竖直。

(3)挡土墙砌体达到设计强度后,方可进行路基土方施工,挡墙背后填筑砂夹卵石等渗水性土,随路基土方填筑时回填、压实,边角压不到的部位采用冲击打夯机或平板振动夯夯实,泄水孔部位按设计要求增设反滤层。

(4)碾压先从路基中部开始碾压,再向两边碾压,最后碾压挡墙附近(距挡墙0.5m以外)土方。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

片石混凝土挡土墙施工工艺及方法
1.施工工艺
片石混凝土挡土墙施工工艺流程见图。

片石混凝土挡土墙施工工艺流程图
2.施工方法 ⑴基坑开挖
根据测量放线进行开挖,开挖前,在上方作好防、排水设施。

基坑挖好后,铺设土质地基时挖掘机能到位,用挖掘机开挖,不能到位时,人工开挖。

在机械开挖基坑时预留一定厚度由人工开挖。

碎石垫层,夯实至设计标高,经基底检测合格后进行挡土墙片石混凝土施工。

⑵立模
模板采用大块定型钢模,立模时采取内撑外顶的加固措施,脱模剂采用新
基槽开挖 制作砼试件
基础处理 基底夯实 检 测 测量放样
养生、拆模 搭脚手架 立 模
浇筑砼、填充片石 制作砼试件
安装各种预埋件
墙背填筑与压实
施工准备 检测验收
机油,模板经检查合格后方准进行混凝土浇灌施工。

按设计间隔设置伸缩缝,伸缩缝用沥青麻筋填塞。

⑶混凝土灌注与加填片石
拌和站集中拌制混凝土,混凝土搅拌运输车运输。

混凝土通过溜槽灌注,混凝土自由落体高度不大于2m,采用插入式振动棒振捣密实。

每层混凝土灌注完成后,加填一层片石,然后再灌注一层,加填片石粒径最大尺寸不应大于结构尺寸的1/4,片石层间混凝土厚度不得小于30cm。

强度达到85%后进行拆模,采用草袋或毛毡覆盖洒水养生。

⑷施工注意事项
挡土墙地面以上0.2m处每隔2~3m上下左右交错设置泄水孔,并设墙背砂砾石反滤层。

在反滤层的最下面和最上面用粘土将反滤层封死,以免渗水浸泡路堤和挡墙基础。

砌体采用草帘、麻袋覆盖,洒水养护,保持覆盖物湿润,养护时间不少于14天。

挡墙沉降缝按总断面设计分段留设,采用低发泡聚乙烯泡沫塑料隔离,靠墙背一侧嵌2cm深橡胶沥青防水密封膏,并确保沉降缝竖直。

挡土墙墙身混凝土达到设计强度后,方可进行路基土方施工,挡墙背后填筑砂夹卵石等渗水性土,随路基土方填筑时回填、压实,边角压不到的部位采用冲击打夯机或平板振动夯夯实,泄水孔部位按设计要求增设反滤层。

碾压先从路基中部开始碾压,再向两边碾压,最后碾压挡墙附近(距挡墙0.5m以外)土方。

先静压1~2遍,然后再进行振动碾压至要求密实度,最后对距挡墙0.5~1.0m范围内采用静压至要求密实度。

边部压实采用冲击打夯机或平板振动夯等小型机械作业,严禁采用打夯机
接触挡土墙。

路基土方完成后,进行挡土墙帽石施工。

帽石混凝土施工时,清除墙顶的尘土和杂物,以便与挡墙连接牢固。

帽石模板采用组合钢模,内撑外拉法加固;混凝土采用搅拌机拌合,人工手推车运输、入模,插入式振动棒捣固密实。

顶面按设计要求做成向外的排水坡,防止墙顶积水渗入墙体背后。

相关文档
最新文档
