光谱半定量分析原理、方法、操作技术知识点解说.
发射光谱半定量分析.
一、实验目的
掌握谱线强度比较法进行发射光谱半定量分析的方 法。
二、实验原理
试样种元素的含量不同,谱线的强度也不同,把试样中某元 素的谱线强度与已知的参考强度进行比较,就可以确定该元 素的含量,这就是谱线强度比较法.
根据所采用的参考强度不同,有标准光谱比较法、标准黑度 纸比较法和内标光谱比较法。其中常用的是标样光谱比较法。
标样2
标样2
标样3
标样3
标样3
标样4
标样4
标样4
试样1
试样1
试样1
Fe
10
3.2 电弧 3.2 电弧
5
30(s)
4
10(s)
六.思考题
如何有效的选择分析线对?
天津紫外Ⅱ型感光板;光谱纯铜电极;一套标钢和试 样;显影液;停影液;定影液;无水乙醇。
四、实验内容
1.工作电极的准备 把实验中所用的电极抛光,并用酒精 棉球檫拭干净。
2.安装感光板于暗盒内(见光谱定性分析实验)。
3.摄谱 将暗盒装在摄谱仪上,调好板移位置,将光阑1mm孔
放在狭缝前,选好实验条件(参照实验一),拉开暗盒挡 板,先摄取标准样品,再摄未知样品并记录。
谱线黑度比较法 在同一块感光板上,摄取标样光谱和试样光谱,将试样
光谱与标样光谱的某元素同一分析线的黑度进行比较,然后 估计试样中该元素中的大致含量。
内标元素和分析线对的选择原则
分析线对应具有相同或相近的激发电位和电离 电位。
内标元素与分析元素应具有相近的沸点,化学 活性及相近的原子量。
内标元素的含量,应不随分析元素的含量变化 而变化。
内标线及分析线自吸要小。
分析线和内标线附近的背景应尽量小。
光谱分析讲义

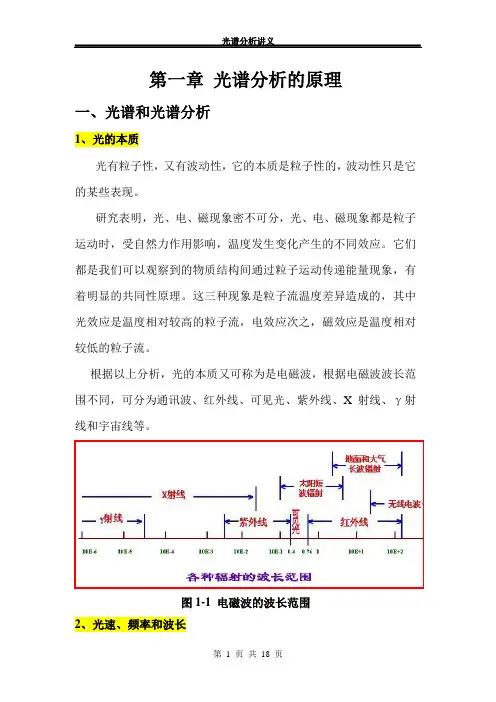

第一章光谱分析的原理一、光谱和光谱分析1、光的本质光有粒子性,又有波动性,它的本质是粒子性的,波动性只是它的某些表现。
研究表明,光、电、磁现象密不可分,光、电、磁现象都是粒子运动时,受自然力作用影响,温度发生变化产生的不同效应。
它们都是我们可以观察到的物质结构间通过粒子运动传递能量现象,有着明显的共同性原理。
这三种现象是粒子流温度差异造成的,其中光效应是温度相对较高的粒子流,电效应次之,磁效应是温度相对较低的粒子流。
根据以上分析,光的本质又可称为是电磁波,根据电磁波波长范围不同,可分为通讯波、红外线、可见光、紫外线、X射线、γ射线和宇宙线等。
图1-1 电磁波的波长范围2、光速、频率和波长光速:是光在真空中的传播速度;C=3×105 m/s,C=λ·f,其中:λ为光的波长,f为光的频率。
光在真空中的传播速度是固定不变的。
3、光的色散光的颜色是由光波波长所决定的,一定波长的光线射到眼里就生成一定色的感觉。
可见光的波范围是:380—780nm。
白光是是由许多种波长的光按一定比例混合而成的,透过三棱镜可以呈现出红、橙、黄、绿、青、蓝、紫七种颜色组成的光谱。
其波长范围为:红640—780nm橙640—610nm黄610—530nm绿505—525nm蓝505—470nm紫470—380nm其中红光波长最长,紫光波长最短,中间各种色光由红到紫递减。
单色光:只有一种波长,不能再行分解的光叫做单色光;复色光:含有若干种波长成份的混合光就叫做复色光。
光的色散:复色光分解成单色光的现象,叫做光的色散。
光谱:由色散形成的光按一定次序排列的光带叫做“光谱”。
4、光谱的分类光谱又分为发射光谱、吸收光谱和荧光光谱。
发射光谱:因物质的原子、离子或分子由较高能态向较低能态或基态跃迁而产生的光谱,称为发射光谱。
由发光体所发出的光直接得到的光谱都是发射光谱。
吸收光谱:物质的原子、离子或分子将吸收与其内能变化相对应的频率而由低能态或基态过渡到较高的能态,这种因物质对辐射的选择性吸收而得到的原子或分子光谱,称为吸收光谱。
看谱半定量分析
看谱半定量分析
一.光谱定量分析
光谱定量分析:根据被测试样光谱中欲测元 素的谱线强度来确定该元素在被测试样中 的浓度 依据:分析元素谱线强度与该元素含量之 间存在的比例关系
看谱半定量分析
罗马金公式——当激发条件固定时,被分析 元素谱线的强度与其含量成一函数关系,这 一函数关系可以用经验公式进一步表达:
看谱半定量分析
看谱分析中,无法依据谱线的绝对强 度来测定试样中某元素的含量,只能 采用谱线的相对强度来确定元素的含 量。即将分析元素的谱线和内标元素 的谱线组成“分析线对”用两条谱线进行 强度的相互比较
看谱半定量分析
一条为被分析元素的谱线,称为 分析线,可用于定性、半定量分 析;另一条为基体元素的谱线, 用于比较的谱线,称为比较线, 半定量时用。
⑥同一试样需要两个或两个以上的标志进行观测 然后平均求取含量。 ⑦选择好激发电流大小,电极极距以及预然时间 是相当重要的。 ⑧全面考虑被测试样的组成,试样组成的变化对 谱线强度的改变有时相当显著。
看谱半定量分析
六.第三元素的影响 在选择分析标志过程和实际看谱分析 中,时常会遇到分析同一种元素时, 由于试样成分的改变,该元素的谱线 强度随之不同,甚至比较线的强度也 有了改变。
看谱半定量分析
•自吸和自蚀不仅使谱线中心 强度下降,而且使谱线变宽。
• 自吸和自蚀的产生均与原子浓 度相关,样品的蒸发速度愈快, 原子在光源蒸气云中浓度愈大, 分布愈宽,自吸与自蚀愈明显。
看谱半定量分析
1.直流电弧的电极温度最高,样品的蒸发 速度最快,故自吸与自蚀最严重,其次 是交流电弧,再次是火花。
结论:看谱半定量分析只适合于低浓度, 此时误差较小。
看谱半定量分析
光谱半定量分析
光谱半定量分析光谱半定量分析00在实际工作中,有时只需要知道试样中元素的大致含量,不需要知道其准确含量。
例如钢材与合金的分类、矿产品位的大致估计等等,另外,有时在进行光谱定性分析时,需要同时给出元素的大致含量,在这些情况下,可以采用光谱半定量分析。
所以光谱半定量分析的任务就是给出试样中某元素的大致含量。
光谱半定量分析的方法有三种:谱线呈现法;谱线强度比较法谱;均称线对法等。
其中线强度比较法最为常用。
1.谱线呈现法谱线强度与元素的含量有关。
当元素含量的降低时,其谱线强度逐渐减弱,强度较弱的谱线渐次消失,即光谱线的数目逐渐减少。
因此,可以根据谱现出现的条数及其明亮的程度判断该元素的大致含量。
例如:Pb含量(%)谱线λ(nm)0.001 283.3069清晰可见,261.4178和280.200很弱0.003 283.306、261.4178增强,280.200清晰0.01 上述谱线增强,另增266.317和278.332,但不太明显。
0.1 上述谱线增强,无新谱线出现1.0 上述谱线增强,214.095、244.383、244.62出现,241.77模糊3 上述谱线增强,出现322.05、233.242模糊可见10 上述谱线增强,242.664和239.960模糊可见30 上述谱线增强,311.890和269.750c出现2.谱线强度比较法光谱半定量分析常采用摄谱法中比较黑度法,这个方法须配制一个基体与试样组成近似的被测元素的标准系列(如,1%,0.1%,0.01%,0.001%)。
在相同条件下,在同一块感光板上标准系列与试样并列摄谱,然后在映谱仪上用目视法直接比较试样与标准系列中被测元素分析线的黑度。
黑度若相同,则可做出试样中被测元素的含量与标准样品中某一个被测元素含量近似相等的判断。
例如,分析矿石中的铅,即找出试样中灵敏线283.3 nm,再以标准系列中的铅283.3nm线相比较,如果试样中的铅线的黑度介于0.01% ~ 0.001%之间,并接近于0.01%,则可表示为0.01% ~ 0.001%。
实验一原子发射光谱定性半定量分析
1. 光谱半定量分析
与目视比色法相似;测量试样中元素的大致浓度范围; 应用:用于钢材、合金等的分类、矿石品位分级等大批 量试样的快速测定。 谱线强度比较法:测定一系列不同含量的待测元素标准 光谱系列,在完全相同条件下(同时摄谱),测定试样中待测 元素光谱,选择灵敏线,比较标准谱图与试样谱图中灵敏线 的黑度,确定含量范围。
7)其余可能干扰的元素,应逐个检查它们的灵敏线,如 某元素的灵敏线光谱中没有,则认为不存在这个元素的干扰。 如在光谱中有其灵敏线,可能是分析元素谱线上叠加干扰元 素的的谱线。在这种情况下,进行下一步骤,以期得出肯定 判断。
8)在该线附近再找出一条干扰元素的谱线(与原干扰强 度相同或稍强一些)进行比较,如该分析元素灵敏线黑度大 于或等于找出的干扰元素谱线的黑度,则可判定分析元素存 在。例:样品中含铁量高时。则锆3438·23A被铁3438·31A (强度10)所重叠,可与铁3437·95A(强度15)的黑度比较, 如锆3438·23A的黑度大于或等于铁3437·95A时可确定锆的存 在,又如钼3170·347A与铁3170·346A重叠时,可用铁 3171·663A的黑度比较,确定钼是否存在。
5、换新的石墨电极。其它条件不变。推光阑至|6|和|7|,在低 电流和高电流下重复对该样品摄谱。
6、暗室操作 在红灯下从暗盒中取出摄好谱的干板,乳剂面向上放入 18~20℃的显影液中,显影2分钟半。定影2分钟。半定影8分钟, 取出用水充分冲洗晾干。
7、识谱(铁光谱比较法)
1)谱片置于映谱仪置片台上
测量各元素特征光谱的波长和强度便可对元 素进行定性和定量分析。
原子发射光谱法的特点
原子发射光谱法灵敏度高,10-3-10-9g; 选择性好;可同时分析儿十种元素; 线性范围宽,约2个数量级,但若采用电感 藕合等离子体光源,则线性范围可扩大至 6-7个数量级; 不足之处:是谱线干扰较严重,对一些非 金属元素还不能测定。
看谱的半定量分析
6.分析合金元素时应由低含量到高含量进行, 以免因为污染电极或干扰而造成误判。
7.看谱分析时应先对谱线范围内旳合金元素 逐一定性再进行半定量分析。
8.考虑预燃时间,因为每种合金元素都有一定 旳“燃烧”特征,所以看谱分析要考虑预 燃时间,因为大多数合金元素必须经过一 定旳燃烧时间谱线强度才稳定,只有这时 进行强度评估时比较可靠
11.光谱色区旳选择 眼睛对5500Å左右旳光谱区域(绿色区) 有最大旳敏捷度,眼睛较敏感旳光谱 区域进行强度评估,其精确度较高。 而对红色和紫色区域,眼睛旳敏捷度 会明显地下降,所以对这些色区中旳 观察鉴定时要尤其注意,工作场地保持 较暗旳光线也是必要旳。
12.进行看谱分析时还要注意表面氧化层 或其他污染物对分析轻易造成旳分析 误差,必要时要将其打磨掉。同步每 测定一种钢材都应更换固定电极(圆 盘电极应更换新旳位置),以预防因 为电极污染而造成份析误差。对轻易 产生成份偏析旳试件、铸件及大致积 试件,均应在一定旳距离内多选几种 分析点进行半定量分析并取平均值, 以确保分析成果尽量精确。
弧焰中边沿部分蒸气原子,一般比弧焰中心原子 处于较低旳能级,因而当辐射经过这段路段时, 将为其本身旳原子所吸收,而使谱线中心强度减 弱,这种现象称为自吸 当元素浓度高时谱线产生严重旳自吸,称为自蚀 伴随原子浓度旳增长,谱线强度逐渐趋于一恒定 (饱和)值,而不再随浓度旳增长而增大
处于高能级原子旳辐射能被处于 低能级旳同类原子所吸收,使谱 线相对强度旳对数与浓度对数间 旳线性关系受到破坏。
11.光谱色区旳选择 对红色和紫色区域,眼睛旳敏捷度会明显 地下降,工作场地保持较暗旳光线也是必 要旳。
手持式能量色散x射线荧光光谱法(半定量法)
## 手持式能量色散x射线荧光光谱法(半定量法)的应用与发展### 1. 什么是手持式能量色散x射线荧光光谱法(半定量法)?手持式能量色散x射线荧光光谱法,简称为手持式XRF,是一种非破坏性测试技术,用于对各种材料进行成分和含量分析。
它通过测量材料产生的x射线光谱来确定元素的种类和含量,属于半定量法,适用于实地或实时分析,不需取样和实验室分析,适合于快速、准确地获得样品中元素含量的信息。
### 2. 手持式能量色散x射线荧光光谱法的原理手持式XRF主要通过激发材料产生x射线,再通过能量色散谱仪测量材料发射的特征x射线能量,从而确定材料中元素的种类和含量。
通过测量特定元素的特征峰面积与能量之间的关系,可以得到该元素的含量信息,属于一种半定量的分析方法。
### 3. 手持式能量色散x射线荧光光谱法的应用领域1. 地质勘探和矿产资源开发:手持式XRF可实时分析地质样品中的金属元素含量,为矿石勘探和选矿提供便利。
2. 金属材料分析:可以快速准确地测定金属材料中各种元素的含量,为金属合金制造和质量控制提供技术支持。
3. 环境监测:对于土壤、水质和大气颗粒物的污染物含量分析,手持式XRF也有着广泛的应用。
### 4. 手持式能量色散x射线荧光光谱法的发展趋势随着科学技术的不断进步和市场需求的增长,手持式XRF技术也在不断发展。
未来,其发展趋势包括但不限于:1. 更高的测量精度和灵敏度:提高手持式XRF仪器的分辨率和探测限,适应更加广泛的应用场景。
2. 多元素、多功能的综合分析:不仅能实现单一元素的分析,还能同时测定多种元素的含量,实现更全面的分析。
3. 便携化和智能化:进一步减小仪器体积,提高便携性,并加入更智能的数据处理和管理功能。
### 5. 我对手持式能量色散x射线荧光光谱法的个人观点和理解手持式XRF作为一种快速、便捷的分析手段,对于材料分析、地质勘探和环境监测都具有重要意义。
在未来的发展中,我期待手持式XRF技术能够实现更高的精度和更广泛的应用,为各行业的分析检测工作带来更多便利。
原子发射光谱 定量和半定量
原子发射光谱(Atomic Emission Spectrometry,AES)是一种利用物质在热激发或电激发下,每种元素的原子或离子发射特征光谱来判断物质的组成,进行元素的定性与定量分析的方法。
原子发射光谱法具有多元素检测、分析速度快、选择性好、检测限低、准确度高、误差较小、试样消耗少、线性范围大等优点。
然而,它也存在一些局限性,如不能非金属、光谱复杂、价格昂贵等。
在原子发射光谱法中,定量和半定量的分析主要依据以下原理:
1. 定量分析:通过测量待测物质中各元素的发射光谱强度,与标准光谱强度进行比较,从而计算出待测物质中各元素的含量。
常用的定量分析方法有:标准曲线法、标准加入法、内标法等。
2. 半定量分析:通过比较待测物质中某元素的发射光谱与已知浓度的标准物质光谱,对待测物质中该元素的含量进行大致估算。
半定量分析常用的方法有:目视法、比较法等。
在实际应用中,原子发射光谱法可对约70 种元素(包括金属元素及磷、硅、砷、碳、硼等非金属元素)进行分析。
在一般情况下,用于1% 以下含量的组份测定,检出限可达ppm,精密度为10% 左右,线性范围约2 个数量级。
这种方法可有效地用于测量高、中、低含量的元素。
半定量光谱分析法原理
实验样品的选择与处理
实验样品的选择
• 选择具有代表性的样品进行实验 • 样品的浓度和类型要符合实验要求
实验样品的处理
• 对样品进行前处理,如研磨、溶解、过滤等 • 控制样品的温度、压力等实验条件
实验操作步骤与注意事项
实验操作步骤
• 按照实验方案进行操作 • 遵循实验安全规程
实验注意事项
• 避免仪器和设备损坏 • 保证实验数据的准确性和可靠性
工业样品的半定量光谱分析
分析材料的成分、结构和性能
• 优化材料设计和制备工艺
分析工业样品的杂质和缺陷
• 提高产品质量和性能
06
半定量光谱分析法的未来发展趋势
光谱分析技术的创新与进步
发展新型光谱分析技术
• 如激光诱导击穿光谱法、时间分辨光谱法等
提高光谱分析方法的灵敏度和分辨率
• 应用于更多领域的样品分析
半定量分析方法的优化与发展
发展新的半定量分析方法
• 如主成分分析、偏最小二乘回归法等
提高半定量分析方法的准确性和可靠性
• 应用于更多领域的样品分析
半定量光谱分析法的应用前景与挑战
半定量光谱分析法的应用前景
• 应用于环境监测、生物医学、材料科学等领域 • 为科学研究和技术创新提供支持
半定量光谱分析法的挑战
• 峰高法:通过测量光谱峰的高度来估计物质的相对含量 • 面积法:通过测量光谱峰的面积来估计物质的相对含量 • 归一化法:通过将光谱数据归一化到参考物质的光谱数据来估计物质的相对含量
半定量光谱分析法的优缺点
优点
• 非破坏性:分析过程不会破坏样品,适用于珍贵样品的分析 • 高灵敏度:可以检测到微量物质,适用于低浓度样品的分析 • 高通量:可以同时分析多个样品,适用于大量样品的分析 • 高分辨率:可以准确识别物质成分,适用于复杂样品的分析
光谱半定量分析原理、方法、操作技术知识点解说.
光谱半定量分析原理、方法、操作技术知识要点一、光谱半定量分析原理光谱半定量分析是根据元素的特征谱线确定被测元素的存在,然后根据谱线的黑度估计其含量的光谱分析。
与目视比色法相似,测量试样中元素的大致浓度范围。
光谱半定量分析法应用:用于钢材、合金等的分类、矿石品位分级等大批量试样的快速测定。
二、光谱半定量分析方法光谱半定量分析的方法有三种:谱线呈现法;谱线强度比较法;均称线对法等。
其中谱线强度法最常用。
谱线呈现法:试样中某元素含量低时,摄谱后在感光板上仅出现少数几根灵敏线,随着试样中该元素含量的增加,一些次灵敏线与原本较弱的谱线相继出现,于是可以编成一张谱线出现于含量的关系表,根据某一谱线是否出现来估计试样中该元素的大致含量。
谱线强度比较法:测定一系列不同含量的待测元素标准光谱系列,在完全相同条件下(同时摄谱),测定试样中待测元素光谱,选择灵敏线,比较标准谱图与试样谱图中灵敏线的黑度,确定含量范围。
三、光谱半定量分析操作技术(一)、仪器与试剂1.摄谱仪:WSP-1型平面光栅摄谱仪2.电极:下电极¢3.5×6×0. 5 mm碳电极;上电极:圆锥形碳电极,端面直径2 mm3.相板:天津紫外Ⅱ型光谱相板4.投影仪:8W型光谱投影仪5.显影液:取水(35~45℃)700mL、无水亚硫酸钠26.0g、无水碳酸钠20.0g、米吐尔1.0g、对苯二酚5.0g、溴化钾1.0g,加水至1000mL溶解,摇匀备用。
6.停影液:冰醋酸(98%)15mL加水至1000mL,摇匀备用。
7.定影液:取水(35~45℃)650mL、无水亚硫酸钠15.0g、硼酸7.5g、海波240.0g、冰醋酸(98%)15mL、钾明矾15.0g,加水至1000mL溶解,摇匀备用。
(二)、操作步骤1.摄谱前的准备工作(1)准备电极:在光谱分析实验时一般用纯的碳棒作为辅助电极。
(2)将粉状样品用小勺加入电极的样品孔中,或直接将电极压在试样中,填满碳电极小孔。
光谱半定量分析
第十一章原子光谱分析法第一节原子发射光谱法一、分析过程获得样品的原子发射光谱最简便、常用的方法如图11-1所示.将被测样品置于B处,用适当的激发光源激发,样品中的原子就会辐射出特征光,经外光路照明系统L聚焦在入射狭缝S上,再经准直系统O1使之成为平行光,经色散元件P把光源发出的复合光按波长顺序色散成光谱,暗箱物镜系统O2把色散后的各光谱线聚焦在感光板F上,最后把感光板进行暗室处理就得到了样品的特征发射光谱.每一种元素的原子及离子激发以后,都能辐射出一组表征该元素的特征光谱线.其中有一条或数条辐射的强度最强,最容易被检出,所以也常称做最灵敏线(参见第二章第二节).如果样品中有某些元素存在,那么只要在合适的激发条件下,样品就会辐射出这些元素的特征谱线,在感光板的相应位置上就会出现这些谱线.一般根据元素灵敏线的出现与否就可以确定样品中是否有这些元素存在.这就是光谱定性分析的基本原理.光谱线的强度,反映在感光板上就是谱线的黑度.在一定的条件下,元素的特征谱线的强度或黑度随着元素在样品中的含量或浓度的增大而增强.利用这一性质来测定元素的含量便是光谱半定量分析及定量分析的依据.如果用光电接收装置来代替感光板接收、测量和记录谱线的强度,这种仪器便称为光电光谱仪.目前电子计算机技术已应用到发射光谱分析上.利用一台光电光谱仪可以用多个光电接收装置同时接收一个样品中多种元素的特征光谱线,经过电子计算机处理,可以给出多种元素的谱线强度的信号以及被测元素的含量或浓度.现代光电光谱仪把激发、测量、计算、记录等几个环节连结在一起,分析速度极快.二、谱线强度1.玻尔兹曼分布定律谱线的产生是由于电子从高能级向低能级跃迁的结果,即原子或离子由激发态跃迁到基态或低能态时产生的.在热力学平衡条件下,某元素的原子或离子的激发情况,即分配在各激发态和基态的原子浓度遵守统计热力学中的麦克斯韦-玻尔兹曼(Maxwell-Boltzman)分布定律.玻尔兹曼分布定律表明,处于不同激发态的原子数目的多少,主要与温度和激发能量有关温度越高越容易把原子或离子激发到高能级,处于激发态的数目就越多;而在同一温度下,激发电位越高的元素,激发到高能级的原子或离子数越少;就是对同一种元素而言,激发到不同的高能级所需要的能量也是不同的,能级越高所需能量越大,原子所在的能级越高,其数目就越少.2.谱线强度由于电子处于高能级的原子是不稳定的,它很快要返回到低能级而发射出特征光谱.但由于激发时可以激发到不同的高能级,又可能以不同的方式回到不同的低能级,因而可以发射出许多条不同波长的谱线.图11-2只用几个能级表示了电子在各能级之间跃迁的示意图.电子在不同能级之间的跃迁,只要符合光谱选律就可能发生.而这种跃迁发生可能性的大小称为跃迁几率.设电子在某两个能级之间的跃迁几率为A,这两个能级的能量分别为Ei和E0,发射的谱线频率为v,则一个电子在这两个能级之间跃迁时所放出的能量即这两个能级之间的能量差△E=Ei—E0=hv.因在热力学平衡条件下,共有Ni个原子处在第i激发态,故产生的谱线q强度I为3.影响谱线强度的主要因素由式(11-4)可知,影响谱线强度的主要因素有:(1)激发电位? 由于谱线强度与激发电位成负指数关系,所以激发电位越高,谱线强度就越小.这是因为随着激发电位的增高,处于该激发态的原子数就迅速减少的缘故.因为每一种元素都有不同的激发电位,就是同一种元素产生不同波长辐射时也有不同的激发电位,所以其谱线强度都是不同的.由于激发到第一激发态时的激发电位是该元素中所有激发电位中最小的,所以主共振线通常是该元素所有谱线中最强的谱线.实践证明:激发电位较低的谱线都比较强,而激发电位高的谱线都比较弱,甚至由于激发电位太高,用一般激发光源无法使之激发,而使该谱线不能产生.(2)跃迁几率跃迁几率是指电子在某两个能级之间每秒跃迁的可能性的大小.可以通过实验数据计算出来.对于遵守光谱选律的那些跃迁,一般跃迁几率在106~109s-1之间.跃迁几率是与激发态寿命成反比的,即原子处于激发态的时间越长,跃迁几率就越小,产生的谱线强度就弱.例如产生NaI 330.232 nm谱线的跃迁几率比产生NaI 588.996nm谱线的跃迁几率小约22倍,因而谱线强度也相应弱得多.(3)统计权重谱线强度与激发态和基态的统计权重之比gi/g0名。
光谱半定量全分析
光谱半定量分析:是利用火焰发射光谱分析的原理判定元素的存在与否,然后根据其谱线黑度大致判定该元素或化合物的质量分数的检测方法。
该检测样品元素质量分数如下:
样品中检测结果排列质量分数前15位的元素(化合物)所占比例如图:
质量分数前15位的矿物(化合物)有粘土混合物(TFe2O3、Na2O 、CaO、Al2O3、MgO、K2O)、金属元素锰Mn 、钨W、钛Ti 、锂Li 、钇Y 、稀土元素(铪Hf、钪Sc、铈Ce、铯Sr )。
以上元素均以各种矿物化合物和氧化物组合的形式赋存于自然界中。
由于光全分析未出示金属元素金(Au)的质量百分比,但在样品中肉眼可见金砂颗粒分布。
此次光全分析只能作为检测元素大致的质量分数,并不能根据数据说明该地区元素化合物(矿物)的含量以及品位。
就目前贵金属和矿石开发市场而言,以上检测出的元素如果经过有效的系统的地质勘查研究以及后期的合理开发,确定
其具备形成工业开发价值的矿产,那么带来的经济效益也是很可观的。
分析可通过浮选法就能选出的矿,按标准品位计算每吨矿的综合价值。
半定量分析
32P3/2
n=3 L=1Å
5895.93 Å
S=1/2 J=3/2
S=-1/2 J=1/2 32S1/2----32P3/2 32S1/2----32P1/2
原子发射光谱线
❖ 1.原子线:原子外层电子吸收激发能后产生的谱线。 用罗马数字表示,如Ca( I )422.67nm为钙的原子线。 Mg(I) 285.21 nm表示镁的原子线。
谱线强度
谱线强度与元素含量的有关:
1.当激发能和激发温度一定时,谱线强度Ⅰ与试样中被测元素的 浓度C呈正比,即 I = a·c 其中a与谱线性质、实验条件有关的常数。
谱线强度
谱线强度与下列五种因素有关: 1、激发电位与电离电位: 谱线强度与激发电位呈负指数关系,激 发电位越,高谱线强度愈弱。 2、跃迁概率: 谱线强度与跃迁几率呈正比。 3、统计权重 : 谱线强度与统计权重成正比 4、基态原子数: 谱线强度与单位体积内基态原子数(与试样中 的元素浓度有关)成正比 5、激发温度: 激发温度升高,谱线强度增加,但又是基态原子 数目减少,可见有两方面的影响。因此,要获得最强谱线,应选择 最佳激发温度。
❖ 4. 原子荧光分析法 以光能为激发源的原子发射光谱法。
原子发射光谱法的基本原理
原子发射光谱法是根据处于激发态的待测元素原子回到基 态时发射的特征谱线对待测元素进行分析的方法。 原子发射光谱法包括了三个主要的过程,即: 样品蒸发、形成气态原子、气态原子激发而产生光辐射; 将光源发出的复合光经单色器分解成光谱; 用检测器检测光谱中谱线的波长和强度。
一定值时,就剩下坚持到最后的谱线,即最后消失的谱线称为最 后线(最灵敏线)。
由于工作条件和存在自吸收,元素的最后线不一定是最强线。 最后线通常是元素谱线中最易激发或激发能较低的谱线。
半定量分析法原理
半定量分析法在自然科学研究中的应用
自然科学研究中的半定量分析方法
• 层次分析法:用于评价指标体系构建、影响因素分析等领域 • 模糊综合评价法:用于综合评价、预测等领域 • 信息论方法:用于信息处理、数据挖掘等领域
半定量分析法在自然科学研究中的应用实例
• 生态系统研究:评估生态系统健康状况和影响因素 • 材料科学研究:评价材料性能和应用前景 • 医学研究:分析疾病发生机制和治疗方案
半定量分析法的数据收集与处理策略
半定量分析法的数据收集策略
• 设计合理的问卷和调查表 • 选择合适的调查对象和范围 • 采用多种数据收集方法:如访谈、座谈会、问卷调查等
半定量分析法的数据处理策略
• 数据预处理:筛选、整理和分类数据 • 数据分析:运用半定量分析方法对数据进行处理 • 数据解释:根据分析结果进行解释和评价
SMART CREATE
半定量分析法原理与应用
CREATE TOGETHER
01
半定量分析法的定义与重要性
半定量分析法的概念及发展历程
半定量分析法 是一种定性分 析与定量分析 相结合的研究
方法
01
• 定性分析:依赖于主观判断 和描述 • 定量分析:依赖于数值和统 计
半定量分析法 的起源可以追 溯到20世纪初
提高可靠性
• 严格数据收集和处理:确保数据的真实性和客观性 • 多方法对比和验证:提高分析结果的可靠性和准确性 • 反馈和迭代:根据实际应用效果,不断优化和改进方法
THANK YOU FOR WATCHING
谢谢观看
CREATE TOGETHER
挑战
• 方法创新:如何突破现有方法的局限性 • 数据质量:如何提高数据收集和处理的质量 • 结果验证:如何验证分析结果的准确性和可靠性
光谱半定量全分析方法
光谱半 定量 分析 ,采 用火焰发射光谱法来完 成 ,是无机元素定性 的一种有效分 析方法 ,在实
际工作 中,我们只需要知道试样 中元素 的大致质 量分数 ,不需要知道其准确含量 ,例如进行金属 测量 、区域地质普查 、地球化学找矿或填 图、化 学分析方法选择等 ; 另 外 ,有 时 在 进 行 样 品 定 性 分 析时 ,需要 同时给 出元素 的大致质量分数 ,在 这 些情况下 ,可以采用光谱半定量分析 。其方法 有 6种 : 黑 度 比较法 、谱 线 呈现 法 、匀 称线 组法 、 阶 梯 减 光 器 法 、标 准 黑 度 纸 法 和 黑 度 测 量 法 ,本
进行 半 定 量 全
分析 。
1 . 2 显 影液及 定影 液 显影 液 A液 : 称取 1 0 g米 吐尔 、2 6 0 g无水 亚
硫 酸钠 、5 0 g 对苯二酚 ( 加热不宜过高 )定容至 5 0 0 0 mL水中 ,摇匀 ,储存 于棕色玻璃瓶 中在冰 箱 内冷藏保 存。 B液 : 称取 2 0 0 g 无水碳酸钠 、 1 0 g溴化钾 ( 加热不宜过高 ) 定容至 5 0 0 0 mL 水 中, 摇匀 , 储存于棕色玻璃瓶中在冰箱 内冷藏保存。 定影液 : 称取 l 2 0 0 g 硫代硫酸钠 ( 海波 ) 、 7 5 g无 水 亚 硫 酸 钠 、7 5 mL冰 醋 酸 ( 9 8 %) 、3 7 . 5 g 硼酸 和 7 5 g 硫 酸铝钾 ( 硫酸铝钾 ) 溶于水 中,定 容至 5 0 0 0 mL,摇 匀 ,储 存 于 棕 色玻 璃 瓶 中在 暗 房 内保 存 。
郭冬雪,刘英鸽,杨 婷
吉林省地质科学研究所 ,吉林 长春 1 3 0 0 1 2 摘 要 :光谱 丰定量 分析是在 映谱仪 下 目视 比较谱 线 的黑度 ,来确定元素 质量分数 范 围的 方法。其优 点是成本 低 、快速 、简单、信息量十分丰 富 ,一次摄谱 可 同时测 定4 5 个元素 。是 实验 室对 于地质找矿 不可缺 少的分析手段
半定量分析
5
原子发射光谱法的应用
原子发射光谱分析法的特点
(1)可对多元素同时检测 各元素同时发射各自的特征光谱 (2)灵敏度高 10~0.1gg-1(一般光源);ngg-1(ICP) (3)选择性高 各元素具有不同的特征光谱; (4)准确度较高 5%~10% (一般光源); <1% (ICP) ; (5)样品量少、范围广 试样不需处理,1-2min内同时对几 十种元素进行定量分析(光电直读仪); 缺点:1.非金属元素不能检测或灵敏度低。
谱线强度
谱线强度与下列五种因素有关: 1、激发电位与电离电位: 谱线强度与激发电位呈负指数关系,激 发电位越,高谱线强度愈弱。 2、跃迁概率: 谱线强度与跃迁几率呈正比。 3、统计权重 : 谱线强度与统计权重成正比 4、基态原子数: 谱线强度与单位体积内基态原子数(与试样中 的元素浓度有关)成正比 5、激发温度: 激发温度升高,谱线强度增加,但又是基态原子 数目减少,可见有两方面的影响。因此,要获得最强谱线,应选择 最佳激发温度。
电感耦合等离子体焰炬(ICP)
(1)温度高,惰性气氛,原子化条件好,有利于难熔化合物 的分解和元素激发,有很高的灵敏度和稳定性;
(2)“趋肤效应”,涡电流在外表面处密度大,使表面温度 高,轴心温度低,中心通道进样对等离子的稳定性影响小。也 有效消除自吸现象,线性范围宽(4~5个数量级);
(3) ICP中电子密度大,碱金属电离造成的影响小; (4) Ar气体产生的背景干扰小; (5) 无电极放电,无电极污染; ICP焰炬外型像火焰,但不是化学燃烧火焰,是气体放电; 缺点:仪器昂贵,操作费用高。
光谱定性及定量分析
定性分析
每一种元素的原子都有它的特征光谱, 根据原子光 谱中的元素特征谱线就可以确定试样中是否存在被检元 素。通常将元素特征光谱中强度较大的谱线称为元素的 灵敏线。
光谱半定量与定量分析
5.3.1.1 谱线黑度比较法
举例:分析黄铜中的铅含量。P99
特点:简便易行,其准确度取决于被测样品与标准样品基 体组成的相似程度以及标准样品中欲测元素含量间隔的大小。
5.3.1.2 谱线呈现法
原理:利用某元素出现谱线数目的多少来估计元素含量。
当试样中某元素含量较低时,仅出现少数灵敏线,随着该元 素含量的增加,谱线的强度逐渐增强,而且谱线的数目也相 应增多,一些次灵敏线与较弱的谱线将相继出现。
lgI
lgc
lg I = b lg c + lg a a值受试样组成、形态及放电条件等的影响,在实验中很难
保持为常数,故通常不采用谱线的绝对强度来进行光谱定 量分析,而是采用“内标法”。
lgI
lgC
2.内标法
内标法是由格拉赫(Gelach)于1925年首 先提出来的,是光谱定量分析发展的一个重要 成就。
其中:
a
a1
a2 c2 b2
c1 c
在内标元素含量 c2 和实验条件一致时,a为定值,对上式取对数可
得:
lg R lg I1 b lg c lg a I2
此式即为内标法光谱定量分析的基本关系式。 对摄谱法,一般用感光板记录的谱线黑度S来反映谱线强度I,二者 有如下关系:
S
S1 S2
lg
自吸现象可用朗伯-比尔定律表示:
I=I0e-adc
I: 射出弧层后的谱线强度; I0:弧焰中心发射的谱线强度; a:吸收系数; d:弧层厚度; c:吸光原子浓度
I0越大,自吸系数越大,自吸越严重;d越厚,c越大,自 吸越严重。
自蚀:严重的自吸会使谱线从中央一分为二,即自 蚀。
产生自蚀的原因: 发射线的宽度>吸收线的宽度,谱线中心的吸收程 度>边缘部分
仪器分析:4.6 光谱半定量分析
stop
4.6.3 哈维法
若选择IL+B/IB=1.5,即IL/IB=0.5作为觉 察极限,因此,在觉察极限浓度C0时,则
C=2C0(IL+B-1)
stop
在激发条件一定和谱线自吸可以忽略的条 件下,谱线强度与其临近背景强度之比,与试 样中被测元素的浓度成正比。
C K I L K ( I L I B ) K ( I LB 1)
IB
IB
IB
K为比例常数,IL+B为谱线加上背景的强度。
stop
若指定每条谱线邻近的背景为1,则:
C=k(IL+B-1)
4.6 光谱半定量分析
4.6.1谱线黑度比较法
将试样与已知不同含量的标准样品 在一定条件下摄谱于同一感光板上,然 后在映谱仪上,用目视法直接比较被测 试样与标准样品光谱图中分析线的黑度, 若黑度相等,则表明被测试样中待测元 素的含量近似等于该标准样品中待测元 素的含量。该法的准确度取决于被测试 样与标准样品组成的近似程度及标准样 品中待测元素含量间隔的大小。
光谱定量分析
S1 = r 1lgH1 – i1 = r 1 lgI1·t-i1
S2 = r 2lgH2 – i2 = r 2 lgI2·t-i2
07:47:20
S1 = r 1lgH1 – i1 = r 1 lgI1·t-i1
S2 = r 2lgH2 – i2 = r 2 lgI2·t-i2
在同一块的同一条谱带上,曝光时间相等,即 t1 = t2 两条谱线的波长一般要求很接近,且其黑度都落在乳剂特
标准谱图:将其他元素的分析线标记在铁谱上,铁谱起 到标尺的作用。
谱线检查:将试样与纯铁在完全相同条件下摄谱,将两 谱片在映谱器(放大器)上对齐、放大20倍,检查待测元素的 分析线是否存在,并与标准谱图对比确定。可同时进行多元 素测定。
07:47:20
电极
电极材料:采用光谱纯的碳或石墨,特殊情况采用铜电极; 电极尺寸:直径约6mm,长3~4 cm; 试样槽尺寸:直径约3~4 mm,
c. 光电法中的标准曲线法
d.标准加入法
07:47:20
基于内标法原理的摄谱法定量分析
摄谱法中,谱线强度通过测量谱线黑度确定。 黑度:感光板曝光后,谱线变黑程度,用测微光度计测定。 黑度与曝光量的对数 ( logH ) 在一定范围内成正比(乳剂特 性曲线)S= r logH - i 曝光量H=照度E曝光时间t,照度E为单位时间照在感光板上 光子数,光子数与光强成正比 E=k I, S= r logH – i = r log(k I t ) – i
性曲线的直线部分 i1 =i2 ,r 1 = r 2
从内标法中已知: log R = lgI1/I2 =blogC + loga
故 Δ S = r log R = r b log C + r log a
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光谱半定量分析原理、方法、操作技术知识要点
一、光谱半定量分析原理
光谱半定量分析是根据元素的特征谱线确定被测元素的存在,然后根据谱线的黑度估计其含量的光谱分析。
与目视比色法相似,测量试样中元素的大致浓度范围。
光谱半定量分析法应用:用于钢材、合金等的分类、矿石品位分级等大批量试样的快速测定。
二、光谱半定量分析方法
光谱半定量分析的方法有三种:谱线呈现法;谱线强度比较法;均称线对法等。
其中谱线强度法最常用。
谱线呈现法:试样中某元素含量低时,摄谱后在感光板上仅出现少数几根灵敏线,随着试样中该元素含量的增加,一些次灵敏线与原本较弱的谱线相继出现,于是可以编成一张谱线出现于含量的关系表,根据某一谱线是否出现来估计试样中该元素的大致含量。
谱线强度比较法:测定一系列不同含量的待测元素标准光谱系列,在完全相同条件下(同时摄谱),测定试样中待测元素光谱,选择灵敏线,比较标准谱图与试样谱图中灵敏线的黑度,确定含量范围。
三、光谱半定量分析操作技术
(一)、仪器与试剂
1.摄谱仪:WSP-1型平面光栅摄谱仪
2.电极:下电极¢
3.5×6×0. 5 mm碳电极;上电极:圆锥形碳电极,端面直径2 mm
3.相板:天津紫外Ⅱ型光谱相板
4.投影仪:8W型光谱投影仪
5.显影液:取水(35~45℃)700mL、无水亚硫酸钠26.0g、无水碳酸钠20.0g、米吐尔1.0g、对苯二酚5.0g、溴化钾1.0g,加水至1000mL溶解,摇匀备用。
6.停影液:冰醋酸(98%)15mL加水至1000mL,摇匀备用。
7.定影液:取水(35~45℃)650mL、无水亚硫酸钠15.0g、硼酸7.5g、海波240.0g、冰醋酸(98%)15mL、钾明矾15.0g,加水至1000mL溶解,摇匀备用。
(二)、操作步骤
1.摄谱前的准备工作
(1)准备电极:在光谱分析实验时一般用纯的碳棒作为辅助电极。
(2)将粉状样品用小勺加入电极的样品孔中,或直接将电极压在试样中,填满碳电极小孔。
将填满粉末的碳电极放在电极盘上(注意勿让外来物质玷污碳棒)。
(3)将试样号码、实验条件、电极规格、曝光时间、相板类型、定影显影的时间等都详细写在原始记录纸上。
如摄谱时遇有特殊情况,亦须随时记录。
(4)关好暗室一切窗户,将从仪器上取下的相板盒放置于干净桌面上,关闭白光灯,打开相板盒。
从相板小箱中取出一块相板,立即将其余的相板包好盖好,放回小箱中。
用湿手指在相板角上鉴别胶面,胶面朝下放在相板盒适当位置上,关紧相板盒放在摄谱仪上。
检查相板是否放紧。
2.摄谱
(1)开始摄谱前,注意相关的检查工作,首先检查相板盒是否已放好扣紧,光栏、狭缝、透镜位置是否合适,然后检查线路是否接好,检查完毕、准备好秒表、夹子、手套、抽开相板盒上挡光板。
(2)将装好试样的碳电极放在电极架上,利用指示灯对好上下电极的位置,保持弧隙距离3~6mm,换电极时,可先换上电极(使对准下电极)再换下电极(使对准上电极)。
经过检查后,才能进行摄谱。
(3)接通电源,以点燃电弧,首先在谱片上拍摄铁光谱,然后调节适当的电压及电流,再在谱片上拍摄试样的光谱。
在摄谱过程中,注意不让电极夹和外来杂质沾污碳棒,注意光栏板移的位置有无错乱,随时记录特殊情况,并尽量采取有效措施补救。
(4)摄谱完毕。
盖好狭缝,关好电源开关,插上挡光板,取下相板盒同时装上另一相板盒以防止灰尘进入仪器。
清理工作台和电极架,拿入暗室中冲洗相板。
(5)地面上铺有耐压的橡皮地板,操作时要集中注意力,不要接触电极的金属部分,不应谈笑,看书或做其他事情,任何人问话只能在摄谱完后回答。
表1-4 光谱定性分析试祥和分析条件
(三)暗室处理
1.洗相前相板应放在干净桌面上,不能随便乱放。
2.在洗相台上将瓷盘按显影、停影、定影,从左到右排好顺序,倒入显影液、停影液和定影液,测量显影液温度,调节到18℃~25℃。
3.熄灭白灯,从相板盒中取出相板,反转使乳剂面朝上,以较小的角度,迅速插入显影液中,尽可能将整个谱片同时放入显影液中,然后搅动显影液,以使各部都显影均匀。
按规定均匀摇荡2~5分钟。
4.显影完毕后,将谱片取出放入停影液中片刻,再放入定影液中,同时摇荡以使AgBr溶解,15分钟以后,至相板完全透明,即可取出。
5.定影完毕后须用水冲洗,以除去留在乳剂中的Na2S2O3和已被溶解的银盐。
若乳剂层留有Na2S2O3会使影象变色或产生黄色斑点,通常用清水冲洗15~20分钟放在相板架上使其自然凉干,或用吹风机吹干(温度不能过高以免破坏乳剂面导致谱线弯曲)。
6.注意在显影、定影时必须胶面朝上,胶面完全被溶液淹没。
若同一次洗相板两块以上,要防止两块板互相重迭,以致影相不均匀。
(四)看谱
1.将谱片放在光谱投影仪上放大20倍,注意胶面朝上,接通电源调节灯亮度至谱线清楚为止。
2.首先可以从短波到长波浏览一遍,用自己所掌握的灵敏线,分子谱带,背景情况以及光谱象的特殊记号,再进行各个元素分析。
如经常使用的分析线有干扰,则选用其他没有干扰的较灵敏的线。
在换用分析线前,应研究干扰线的位置在该波段是否引起干扰。
若分析元素与干扰元素蒸发情况不一样,可借以识别。
遇几条分析线都有干扰,可以几条不同强度的干扰线对几条同强度的分析程度上的不同影响来鉴别。
或者
找一根不与分析元线重迭的同样强度的干扰元素谱线与重迭谱线对比。
如果重迭的一根比较黑,说明分析元素是存在的。
如对谱线的位置有怀疑,可用标样摄制的标准板
来校正。
