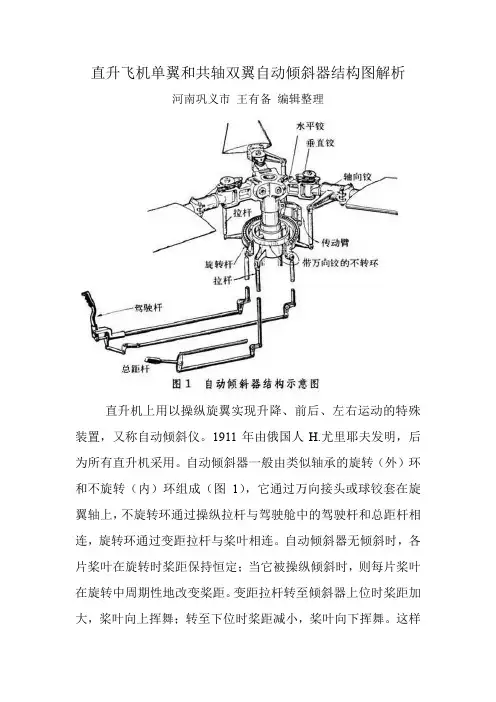

完整版 直升飞机单翼和共轴双翼自动倾斜器结构图解析分解
直升飞机单翼和共轴双翼自动倾斜器结构图解析河南巩义市王有备编辑整理直升机上用以操纵旋翼实现升降、前后、左右运动的特殊装置，又称自动倾斜仪。
1911年由俄国人H.尤里耶夫发明，后为所有直升机采用。
自动倾斜器一般由类似轴承的旋转（外）环和不旋转（内）环组成（图1），它通过万向接头或球铰套在旋翼轴上，不旋转环通过操纵拉杆与驾驶舱中的驾驶杆和总距杆相连，旋转环通过变距拉杆与桨叶相连。
自动倾斜器无倾斜时，各片桨叶在旋转时桨距保持恒定；当它被操纵倾斜时，则每片桨叶在旋转中周期性地改变桨距。
变距拉杆转至倾斜器上位时桨距加大，桨叶向上挥舞；转至下位时桨距减小，桨叶向下挥舞。
这样就形成旋翼旋转面的倾斜，使旋翼合力倾斜，产生一水平分力（图2）。
直升机的前后和左右方向的飞行运动就是通过这种操纵实现的，称为周期变距操纵。
飞行员操纵（提或压）总距杆使自动倾斜器沿旋翼轴平行向上或向下滑动。
各片桨叶的桨距将同时增大或减小,使旋翼的升力增大或减小,直升机随之上升或下降。
这种操纵称为总距操纵。
自动倾斜器，直升机上用以操纵旋翼实现升降、前后、左右运动的特殊装置，又称自动倾斜仪。
自动倾斜器一般由类似轴承的旋转（外）环和不旋转（内）环组成。
共轴双旋翼直升机机倾斜器结构组成图示比起单旋翼直升机而言，共轴双旋翼直升机省略了尾桨，具有更好的悬停稳定性，作为核心部位，当然它的倾斜器结构也要比但旋翼直升机复杂许多，这是我最着迷的飞行器，这里我把以前收集的一些共轴双旋翼直升机机倾斜器结构图提供给大家，希望有共轴机爱好者喜欢。
这个是最经典的K-50倾斜器图片这张是模型版本的这是美国早期的QH-50倾斜器部分照片这是台湾佑祥的共轴机倾斜器示意图这是我在一个英文网站上找到的共轴机倾斜器示意图这是几张旋翼总距控制部分示意图这是操纵示原理意图下面是倾斜盘示意图下面这是以前曾经发过的佑祥共轴机的倾斜盘零件图这里集中一下这张是倾斜盘总成照片这张是倾斜器球轴套照片这张是佑祥的共轴机倾斜器结构图。

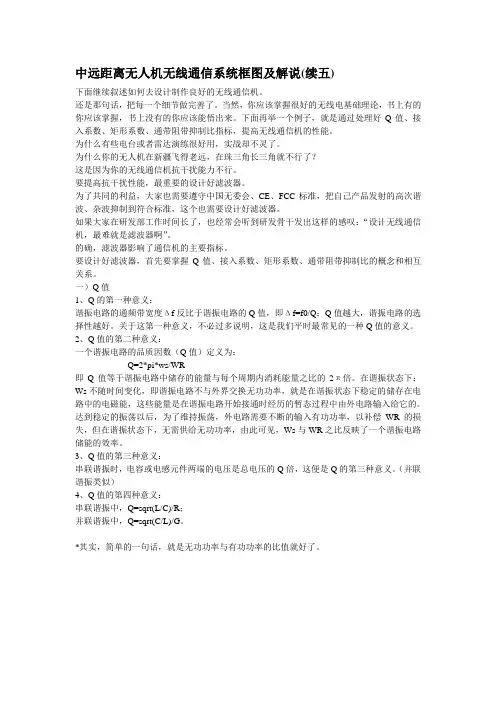

中远距离无人机无线通信系统框图及解说(续五)
中远距离无人机无线通信系统框图及解说(续五)下面继续叙述如何去设计制作良好的无线通信机。
还是那句话，把每一个细节做完善了。
当然，你应该掌握很好的无线电基础理论，书上有的你应该掌握，书上没有的你应该能悟出来。
下面再举一个例子，就是通过处理好Q值、接入系数、矩形系数、通带阻带抑制比指标，提高无线通信机的性能。
为什么有些电台或者雷达演练很好用，实战却不灵了。
为什么你的无人机在新疆飞得老远，在珠三角长三角就不行了？这是因为你的无线通信机抗干扰能力不行。
要提高抗干扰性能，最重要的设计好滤波器。
为了共同的利益，大家也需要遵守中国无委会、CE、FCC标准，把自己产品发射的高次谐波、杂波抑制到符合标准，这个也需要设计好滤波器。
如果大家在研发部工作时间长了，也经常会听到研发骨干发出这样的感叹：“设计无线通信机，最难就是滤波器啊”。
的确，滤波器影响了通信机的主要指标。
要设计好滤波器，首先要掌握Q值、接入系数、矩形系数、通带阻带抑制比的概念和相互关系。
一）Q值1、Q的第一种意义：谐振电路的通频带宽度Δf反比于谐振电路的Q值，即Δf=f0/Q；Q值越大，谐振电路的选择性越好。
关于这第一种意义，不必过多说明，这是我们平时最常见的一种Q值的意义。
2、Q值的第二种意义：一个谐振电路的品质因数（Q值）定义为：Q=2*pi*ws/WR即Q值等于谐振电路中储存的能量与每个周期内消耗能量之比的2π倍。
在谐振状态下：Ws不随时间变化，即谐振电路不与外界交换无功功率，就是在谐振状态下稳定的储存在电路中的电磁能，这些能量是在谐振电路开始接通时经历的暂态过程中由外电路输入给它的。
达到稳定的振荡以后，为了维持振荡，外电路需要不断的输入有功功率，以补偿WR的损失，但在谐振状态下，无需供给无功功率，由此可见，Ws与WR之比反映了一个谐振电路储能的效率。
3、Q值的第三种意义：串联谐振时，电容或电感元件两端的电压是总电压的Q倍，这便是Q的第三种意义。
直升机飞行操控的基本原理
直升机飞行操控的基本原理图 1 直升机飞行操纵系统- 概要图（a）（b）图2 直升机操纵原理示意图1.改变旋翼拉力的大小2.改变旋翼拉力的方向3.改变尾桨的拉力飞行操纵系统包括周期变距操纵系统、总距操纵系统和航向操纵系统。
如图2所示，周期变距操纵系统控制直升机的姿态（横滚和俯仰），总距操纵系统控制直升机的高度，航向操纵系统控制直升机的航向。
一、周期变距操纵系统周期操纵系统用于操纵旋翼桨叶的桨距周期改变。
当桨距周期改变时，引起桨叶拉力周期改变，而桨叶拉力的周期改变，又引起桨叶周期挥舞，最终使旋翼锥体相对于机身向着驾驶杆运动的方向倾斜，从而实现直升机的纵向（包括俯仰）及横向（包括横滚）运动。
纵向和横向操纵虽然都通过驾驶杆进行操纵，但二者是各自独立的。
周期变距操纵系统（见图3）包括右侧和左侧周期变距操纵杆（1）和（3）、可调摩擦装置（2）、橡胶波纹套（4）、俯仰止动件（5）、横滚连杆（7）、俯仰连杆（8）、横滚止动件及中立位置定位孔（9）、横滚拉杆（10）、横滚协调拉杆（11）、俯仰扭矩管轴组件（12）、总距拉杆（13）、与复合摇臂相连接的拉杆（14）、伺服机构（15）、伺服机构（横滚+总距）（16）、伺服机构（俯仰+总距）（17）和可调拉杆（18）等组件。
1.右侧周期变距操纵杆3.左侧周期变距操纵杆2.可调摩擦装置4.橡胶波纹套5.俯仰止动件6.复合摇臂 7.横滚连杆8.俯仰连杆9.横滚止动件及中立位置定位孔10.横滚拉杆11.横滚协调拉杆12.俯仰扭矩管轴组件13.总距拉杆14.与复合摇臂相连接的拉杆15.伺服机构16.伺服机构（横滚+总距）17.伺服机构（俯仰+总距）18.可调拉杆图 3 直升机周期变距操纵系统（一）纵向操纵情况当前推驾驶杆时，通过俯仰扭矩管轴组件（9）及俯仰连杆（8），使复合摇臂（6）上的纵向摇臂逆时针转动，通过其后的拉杆、摇臂，使左前侧纵向伺服机构下移，自动倾斜器固定盘向左前方倾斜，旋翼桨盘前倾，进而使直升机向前运动。
无人直升机任务规划与控制系统课件
• 无人直升机概述 • 无人直升机任务规划 • 无人直升机控制系统 • 无人直升机任务规划与控制系统的挑战与
解决方案 • 案例分析
01
无人直升机概述
无人直升机的定义与分类
无人直升机定义
无人直升机是一种能够自动或远 程操控的飞行器，具有自主飞行、 导航、避障等功能，可用于军事、 民用等多种领域。
仿真能力强：MATLAB具有强大的仿真能力，可以对无 人直升机的各种任务进行模拟和验证。
可视化界面友好：MATLAB提供了丰富的可视化工具， 可以将任务规划和控制系统的界面变得更加直观和友好。
基于Arduino的无人直升机控制系统案例
总结词：低成本、易实现、适用于小型无人机
低成本：Arduino板卡的价格较为低廉，降低了无人直升 机控制系统的成本。
支持多种编程语言：ROS支持C、Python等多种编程 语言，方便开发人员根据需求选择合适的编程语言。
高度可扩展性：ROS具有丰富的功能模块和工具包，可 以根据需求进行定制和扩展。
开源性：ROS是开源的，可以免费获取和使用源代码， 方便开发人员进行二次开发和优化。
基于PIXHAWK的无人直升机控制系统案例
无人直升机控制系统的特点与优势
无人直升机控制系统的特点
无人直升机控制系统具有高精度、快速响应、稳定性好等特点。其中，高精度能够实现对无人直升机 的精确控制，快速响应能够及时处理突发情况，稳定性好能够保证无人直升机的飞行安全。
无人直升机控制系统的优势
无人直升机控制系统具有高效、灵活、经济等优势。其中，高效能够提高任务完成效率，灵活能够适 应各种复杂环境，经济能够降低成本。
无人直升机的动力学模 型具有非线性特点，给 控制系统设计带来挑战。
直升机详细介绍
图解直升机的操纵特点直升机的操纵特点直升机不同于固定翼飞机，一般都没有在飞行中供操纵的专用活动舵面。
这是由于在小速度飞行或悬停中，其作用也很小，因为只有当气流速度很大时舵面或副翼才会产生足够的空气动力。
单旋翼带尾桨的直升机主要靠旋翼和尾桨进行操纵，而双旋翼直升机靠两副旋翼来操纵。
由此可见，旋翼还起着飞机的舱面和副翼的作用。
为了说明直升机操纵特点，先介绍直升机驾驶舱内的操纵机构。
直升机驾驶员座舱操纵机构及配置直升机驾驶员座舱主要的操纵机构是：驾驶杆(又称周期变距杆)、脚蹬、油门总距杆。
此外还有油门调节环、直升机配平调整片开关及其他手柄(如下图所示)。
图片:图片:尾桨的操纵层桨的构造同旋翼相似，不过比旋翼要简单得多。
尾桨的每一桨叶和旋翼桨叶一样，其旋转铀转动。
由于尾桨转速很高，工作时会产生很大的离心力。
图片:尾桨操纵没有自动倾斜器，也不存在周期变距问题。
靠蹬脚蹬改变尾桨的总距来操纵尾桨。
当驾驶员蹬脚蹬后，齿轮通过传动链条带动蜗杆螺帽转动，蜗杆螺帽沿旋转轴推动滑动操纵杆滑动(见上图)，杆用轴承固定在三爪传动臂上，另一端则用槽与支座相连，以防止滑动操纵杆转动。
三爪传动臂随同尾桨叶转动，通过三个拉杆使三片桨叶绕自身纵轴同时转动，此时，根据脚蹬蹬出方向和动作量大小，来增大或减小尾桨桨距。
直升机操纵图解图片:图片:图片:图片:图片:图片:自动倾斜器是直升机操纵系统的一个主要组成部分，旋翼的总距及周期变距操纵都要通过它来实现。
图片:ca操作杆图片:在图中(1)是周期变距操纵杆，操纵它，通过助力器(3)可使下旋转转盘(2)倾斜，从而带动整个旋翼倾斜，(5)是总距操纵杆，操纵它可使旋转转盘上下移动，并通过摇臂改变旋翼桨叶的桨距，从而达到改变旋翼升力大小的目的；(6)是脚蹬，操纵它可改变尾桨桨叶的桨距，从而改变尾桨拉力的大小。
图片:倾斜盘工作示意图图片:！倾斜盘与变矩杆示意图图片:在旋翼不倾斜时，即旋翼桨盘(旋翼桨叶旋转形成的空间形状)竖直向上，此时旋翼升力与直升机重力同时作用在铅垂线上，只要操纵总距操纵杆，使旋翼升力大于直升机重量，直升机就会垂直上升(见下图A)；反之则垂直下降；当升力与重量相等时，直升机便可悬在空中。
无人机概述及系统组成之欧阳法创编
无人机概述及系统组成无人机（UAV）的定义无人机驾驶航空器（UA：Unmanned Aircraft），是一架由遥控站管理（包括远程操纵或自主飞行）、不搭载操作人员的一种动力空中飞行器，采用空气动力为飞行器提供所需的升力，能够自动飞行或远程引导；既能一次性使用也能进行回收；能够携带致命性和非致命性有效负载。
以下简称无人机。
无人机系统的定义及组成无人机系统（UAS：Unmanned Aircraft System），也称无人驾驶航空器系统（RPAS：Remotely Piloted Aircraft System），是指一架无人机、相关的遥控站、所需的指令与控制数据链路以及批准的型号设计规定的任何其他部件组成的系统，无人机系统包括地面系统、飞机系统、任务载荷和无人机使用保障人员。
无人机系统驾驶员的定义无人机系统驾驶员，由运营人指派对无人机的运行负有必不可少职责并在飞行期间适时操纵飞行控制的人。
无人机系统的机长，是指在系统运行时间内负责整个无人机系统运行和安全的驾驶员。
无人机和航模的区别一、定义不同无人机是一种由无线电遥控设备或自身程序控制装置操纵的无人驾驶飞行器。
航空模型是一种重于空气的，有尺寸限制的，带有或不带有动力装置的，不能载人的航空器，就叫航空模型。
二、飞行方式不同唯一的区别在于是否有导航飞控系统，能否实现自主飞行。
通俗来说，无人机可以实现自主飞行，而航模不可以，必须由人来通过遥控器控制。
也就是无人机的本身是带了“大脑”飞行，可能“大脑”受限于人工智能，没有人脑灵光。
但是航模的“大脑”始终是在地面，在操纵人员的手上。
三、用途不同无人机更偏向于军事用途或民用特种用途，而航空模型更接近于玩具。
昆明劲鹰无人机专业从事航测无人机设备的设计、生产、销售、及航测航拍服务，费用低、技术强、工期短、精度高，是中国技术顶尖的航测航拍无人机设计制造及航飞服务商。
四、组成不同无人机比航模要复杂。
航空模型由飞行平台、动力系统、视距内遥控系统组成。
直升机详细介绍
图解直升机的操纵特点直升机的操纵特点直升机不同于固定翼飞机，一般都没有在飞行中供操纵的专用活动舵面。
这是由于在小速度飞行或悬停中，其作用也很小，因为只有当气流速度很大时舵面或副翼才会产生足够的空气动力。
单旋翼带尾桨的直升机主要靠旋翼和尾桨进行操纵，而双旋翼直升机靠两副旋翼来操纵。
由此可见，旋翼还起着飞机的舱面和副翼的作用。
为了说明直升机操纵特点，先介绍直升机驾驶舱内的操纵机构。
直升机驾驶员座舱操纵机构及配置直升机驾驶员座舱主要的操纵机构是：驾驶杆(又称周期变距杆)、脚蹬、油门总距杆。
此外还有油门调节环、直升机配平调整片开关及其他手柄(如下图所示)。
图片:旋翼旋转时，每片桨叶上的作用力如下图所示：升力 Y叶，重力G叶，挥舞惯性力J和离心力J离心力。
图片:尾桨的操纵层桨的构造同旋翼相似，不过比旋翼要简单得多。
尾桨的每一桨叶和旋翼桨叶一样，其旋转铀转动。
由于尾桨转速很高，工作时会产生很大的离心力。
图片:尾桨操纵没有自动倾斜器，也不存在周期变距问题。
靠蹬脚蹬改变尾桨的总距来操纵尾桨。
当驾驶员蹬脚蹬后，齿轮通过传动链条带动蜗杆螺帽转动，蜗杆螺帽沿旋转轴推动滑动操纵杆滑动(见上图)，杆用轴承固定在三爪传动臂上，另一端则用槽与支座相连，以防止滑动操纵杆转动。
三爪传动臂随同尾桨叶转动，通过三个拉杆使三片桨叶绕自身纵轴同时转动，此时，根据脚蹬蹬出方向和动作量大小，来增大或减小尾桨桨距。
直升机操纵图解图片:直升机自动倾斜器介绍图片:图片: 图片:图片: 图片:图片:自动倾斜器是直升机操纵系统的一个主要组成部分，旋翼的总距及周期变距操纵都要通过它来实现。
图片:ca操作杆图片:在图中(1)是周期变距操纵杆，操纵它，通过助力器(3)可使下旋转转盘(2)倾斜，从而带动整个旋翼倾斜，(5)是总距操纵杆，操纵它可使旋转转盘上下移动，并通过摇臂改变旋翼桨叶的桨距，从而达到改变旋翼升力大小的目的；(6)是脚蹬，操纵它可改变尾桨桨叶的桨距，从而改变尾桨拉力的大小。
DCSMi-8MTV2米8直升机中文飞行手册驾驶舱系统和控制驾驶舱布局
DCSMi-8MTV2⽶8直升机中⽂飞⾏⼿册驾驶舱系统和控制驾驶舱布局55. 驾驶舱系统和控制驾驶舱包括带各种系统和设备的控制⾯板（驾驶舱布局）、飞⾏控制、动⼒装置和直升机系统控制和指⽰器、飞⾏数据和导航系统控制和指⽰器。
直升机驾驶舱系统和控制套件提供：a）在视觉或仪器⽓象条件下的昼夜飞⾏控制和导航；b）发动机、变速器和飞⾏性能的控制。
c）所有直升机系统的控制。
DCS提供弹出“提⽰”，以识别所有交互式驾驶舱控制/开关，以便于熟悉直升机系统。
要查看特定控制/开关的提⽰，只需将⿏标悬停在驾驶舱中。
可以在选项菜单中启⽤/禁⽤弹出提⽰。
在模拟中，可以使⽤⿏标执⾏以下操作：-左键单击可启⽤开关/按钮；-右击或左击操作多位置开关；-旋转⿏标滚轮或单击⿏标左键，按住并拖动⿏标以旋转开关/转盘。
当⿏标光标放在交互式驾驶舱控件上时，黄⾊⼗字图标将颜⾊更改为绿⾊，以指⽰控件可单击，并更改形状以指⽰控件是离散型还是旋转型。
所有⿏标可点击的控件都提供了⼀个键盘快捷键，可以在“输⼊选项”菜单中找到。
本⼿册中还提供了蓝⾊键盘快捷键。
5.1.驾驶舱布局图5.1.驾驶舱布局1.左侧控制台2.左三⾓板3.⽤于飞⾏员的SPU-7控制箱内部通信装置4.发动机的燃油切断杆（燃油切断触发器）5.引航瞄准具6.左顶控制台7.左断路器控制台8.中控台9.右断路器控制台10.右顶置控制台11.⽤于副驾驶的SPU-7控制箱内部通信装置12.右三⾓板13.右侧控制台14.右后控制台15.副驾驶武器控制⾯板16.室外温度计17.驾驶舱风扇18..左仪表板19.右仪表板20.ЭСБР-3П/А（ESBR-3P/A）电⽓释放控制箱21.中央控制台22.副驾驶瞄准具ОПБ-1р（OPB-1R）-轰炸瞄准具，未建模23.右侧辅助⾯板24.转⼦制动杆25.油门⼿柄26.集控⼿柄27.防扭矩踏板28.空速管选择器29.循环控制棒30.G-负载指⽰器31.磁性CompasКИ-13（KI-13）5.1.1.左仪表板（飞⾏员）图5.2.左仪表板（飞⾏员）1.飞⾏员着陆/搜索和滑⾏灯控制2.УР-117М（UR-117M）发动机压⼒⽆线电（EPR）指⽰器3.ИП-21（IP-21）主转⼦变桨⾓度指⽰器4.ИТЭ-2Т（ITE-2t）双指针发动机转速表指⽰器5.ИТЭ-1Т（ITE-1T）主转⼦转速表指⽰器6.雷达⾼度表开关7.УС-450К（US-450K）空速指⽰器8.УВ-5m（UV-5m）雷达⾼度表指⽰器9.ВД-10ВК（VD-10VK）压⼒⾼度表指⽰器10.ОПБ-1Р（OPB-1R）炸弹瞄准航向指⽰器11.АРКСВ-УКВ（ADF HF-VHF）开关12.УГР-4УК（UGR-4UK）定向陀螺仪13.АГБ-3К（AGB-3K）姿态指⽰器14.悬停和低速控制指⽰灯15.ВР-30МК（VR-30MK）垂直速度指⽰器16.UV-26⼿动⽕炬分散按钮对策17.信号器（灯）18.ЭУП-53（EUP-53）转向指⽰器19.СЕТЕПИТ.ОТАКК”（“使⽤中的电池”）灯（上图）和“ОТАКАЗ6201”（“6201故障”）（下图）20.信号器（灯）21.2个УТ-6К（2UT-6K）废⽓温度指⽰器22.信号器（灯）23.空速管选择器(17)警⽰灯：1.主齿轮箱中的碎屑2.中间齿轮箱中的碎屑3.尾桨齿轮箱中的碎屑(20)警⽰灯：1.左（右）发动机⾃由涡轮超速2.左（右）发动机机油压⼒低3.电⼦控制左（右）发动机关闭4. 紧急电源(ЧР–ЧрезвычайныйРежим) 左（右）机应急电源(22) 警⽰灯：1.左（右）发动机油中的碎屑2.燃油滤清器堵塞左（右）发动机3.左（右）发动机异常振动4.左（右）发动机偏移极限振动5.不使⽤灯6.⽕灾5.1.2.右仪表板（副驾驶）图5.3.右仪表板（副驾驶）1.УС-450К（US-450K）空速指⽰器2.ВД-10ВК（VD-10VK）压⼒⾼度表指⽰器3.АГБ-3К（AGB-3K）姿态指⽰器4.УГР-4УК（UGR-4UK）定向陀螺仪5.ВР-30МК（VR-30MK）垂直速度指⽰器6.“ДИСОТКАЗАЛ”多普勒系统故障信号机7.ИТЭ-1Т（ITE-1T）主转⼦转速表指⽰器8.ИТЭ-2Т（ITE-2t）双指针发动机转速表指⽰器9.副驾驶着陆/搜索灯开关10.ТВ-1（TV-1）客舱温度指⽰器11.ДИС-15（DISS-15）多普勒系统坐标指⽰器12.ДИС-15（DISS-15）多普勒系统地⾯速度和漂移指⽰器13.БЭ-09К（BE-09K）燃油量指⽰器14.低燃油（270升）信号器15.П-8УК（P-8UK）燃油表开关А完成С-1（ACHS-1）CLO5.1.3.中⼼控制台图5.4.中⼼控制台1.УИЗ-6 (UIZ-6) 主输送油温、中间体和尾转⼦油压指⽰器2.ТУЭ-48 (TUE-48)主输油温度指⽰器3.УИЗ-3 (UIZ-3)左发动机油压和温度指⽰器4.УИЗ-3 (UIZ-3)右发动机油压和温度指⽰器5.Р-863 (R-863)甚⾼频⽆线电⼿动/预设选择器6.Р-863 (R-863)甚⾼频⽆线电控制⼩组7.Р-863 (R-863)甚⾼频⽆线电频率选择板8.发动机控制板9.灯测试与电⽓系统备⽤开关10.АП-34Б (AP-34B)⾃动驾驶盘11.БУ-32-1 (BU-32-1) 俯仰限制系统的控制单元СПУУ-52 (SPUU-52)12.ИН-4 (IN-4) ⾃动飞⾏控制系统的三维指⽰器5.1.4.左侧控制台图5.5.左侧控制台1.左侧组1/2红⾊照明调光器2.“РТЛЕВРАБОТАЕТ”“РТПРАВРАБОТАЕТ”左侧/右侧发动机温度调节器操作信号器3.ЭП-662（EP-662）信号灯控制⾯板4. “САРППРАБОТАЕТ”飞⾏数据记录器（FDR）操作信号机5.МВУ-10К（MVU-10K）⽓动系统⽓压计6.РИ-65Б（RI-65B）语⾳报警系统远程控制⾯板7.МА-60К (MA-60K) ⽤于起落架轮刹车系统的МА-60К（MA-60K）⽓压计8.“装置6201”控制⾯板484（IFF应答器）9.“装置6201”控制⾯板485（IFF应答器）10.П-503Б（P-503B）驾驶舱语⾳记录器（CVR）控制⾯板11.“ВК__ИЗАПАСНО_”（“设置备⽤”）信号机12.外部货物⾃动释放开关13.“СТВОРКИОТКРЫТЫ”（“开门”）信号机14.“ЗАМОКОТКРЫТ”（“卸扣打开”）信号机15.“СИРЕНАВКЛЮЧЕНА”（“喇叭开启”）信号机16.⽓喇叭按钮17.代码导航灯按钮18.FDR电源开关19.左/右发动机温度调节器测试按钮20.地⾯和空⽓测试按钮21.发动机振动指⽰器测试按钮。
F28维修作业指导书
F28直升飞机自动侧飞或前后维修指引一、如下图1示为我司生产的F28四通遥控直升飞机；
飞机的
左侧
图1
二、下图2为拆掉机头的F28图，图3为舵机拉杆
右舵机拉杆，
可调节向前、
向后飞行
左舵机拉杆，
可调节左、右
侧飞
图2
舵机拉
杆
图3
三、自动左右侧飞； 当飞机起飞后，飞行高度大于1.5米、无风、且遥控器的左右侧飞按键设置在“0”的中间位置，如发现有自动的向左边或向右边飞行的较快时，您可通过调节“图2”示的左舵机拉杆的长度，使飞机飞行平稳；1、自动左侧飞：左侧飞是因为下风座有偏向左下方，此时把左舵机拉杆上端拆下来，一圈圈的向上拎，边拎边试飞，直到不左侧飞为止；2、自动右侧飞：右侧飞是因为下风座有偏向左上边，此时把左舵机拉杆上端拆下来，一圈圈的向下拎，边拎边试飞，直到不右侧飞为止；
四、自动前进与后退； 当飞机起飞后，飞行高度大于1.5米、无风、且遥控器的前进后退按键设置在“0”的中间位置，如发现有自动的向前或向后飞行的较快时，您可以通过调节“图2”示的的右舵机拉杆的长度，使飞机飞行平稳；1、自动向前飞行，自动向前飞行是因为下风叶座有偏向右上方，此时把右舵机拉杆上端拆下来，一圈圈的向下拎，边拎边试飞，直到不自动向前飞行为止；2、自动向后飞行：自动向后飞行是因为下风座有偏向右下方，此时把右舵机拉杆上端拆下来，一圈圈的向上拎，边拎边试飞，直到不自动向后飞为止；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蜜蜂28（M28）无人直升机介绍
M28无人直升机系统框图
一、 M28无人直升机简介
M28无人直升机经由多年的研究论证和试验研制，是目前中国军民用市场上具有完全自主知识产权的最成熟、载重量最大的国产无人直升机。
M28无人直升机
动力系统
发动机
发电机共轴反桨动部件
自动驾驶系
统
GPS 大气数据机惯性测量单
元
气压高度计无线电高度
计磁航向计捷联惯导舵系统
舵机
舵机驱动系
统光电吊舱
增稳云台
可见光、红外影像
M28无人直升机参数介绍
旋翼直径 5.1m
机身高度 2.2m
机身宽度 1.5m
总重380kg（海平面）
有效载荷80kg （海平面）
续航时间3~4小时
动升限3000m
最大飞行速度120km/s
巡航速度100km/s
悬停定位水平方向CEP(圆概率误差)< 5m 悬停定位高度方向误差<1.8m
直线航线飞行误差<15m
数传电台有效距离10－180Km
M28总体尺寸设备舱尺寸如图所示：
M28外型图
M28总体尺寸
M28设备舱尺寸
完全自主起降
M28无人直升机采用完全自主垂直起降系统，不需要人为干预即可以完成从起飞、航线飞行到降落的整个过程。
有效载荷80公斤
M28无人直升机以反桨共轴直升机为机体，无尾桨的气动特点使其结构紧凑，动力效率高，避免了飞行中比例高达75％的由尾桨失效引起的事故，尤其适用于海上平台起降。
其有效商用载荷达到80公斤，一个外挂架和一个尺寸为50cm ×50cm×40cm的载荷舱均可使用。
多余度设计
M28无人直升机采用HeliAP自动驾驶仪和整体设计的机身，具有可靠的多余度飞行控制和舵系统，用户通过10－180公里的可靠数据链路和简洁的图形用户界面甚至可以操纵直升机在雨中完成从起飞到着陆的整个任务。
M 28无人直升机的机身采取单体横造的高级复合材料外壳，它提供了卓越的强度/重量比例，动力传动系统原件航空级铝钛材料。
北京拓云海智能设备技术有限公司正与民航局密切合作，确保了设计、生产和系统的运作符合有关民航条例。
以下就从分系统方面作一下详细介绍。
二、动力系统
1.发动机
目前M28使用的发动机是奥地利生产的Rotax912S四缸四冲程发动机，发动机最大起飞功率100马力，最大持续功率95马力，可以达到海拔3000m高度
Rotax912S
2.发电机
发电机采用德国Bosch的专用发电机，可以向有效载荷提供12伏和24伏高达600瓦的电力。
3.反将共轴动部件
由于M28无人直升机的机体采用M16单座有人直升机，所以机上所有设备都
按照标准民用航空标准制造，安全性和稳定性上有着良好的保障。
三、自动驾驶系统
1.M28采用HeliAP自动驾驶仪
HeliAP是一款高可靠性无人直升机自动驾驶仪。
可以方便的把遥控或有人直升机改造成无人直升机,使其实现自主起飞、自主降落、自主任务飞行和地形匹配飞行等功能。
适用于贝尔-希拉和反桨共轴直升机控制，经过改造可适用于其他航空器的自主控制。
地面站界面
HeliAP
2.传感器模块
四、舵系统
M28舵系统和动部件图
1.舵机
舵机为双余度设计，机械和电子部分都作了详细的备份计划，在发生故障的
情况下，备份系统可以支持飞机安全返航。
2.舵机驱动系统
舵机驱动系统和其他系统使用单独电源供电，保证在任何情况下的系统可操作性。
按照国军标的电磁兼容标准设计的驱动器满足全天候的飞行任务。
五、光电吊舱。
