二等水准测量原理及水准仪操作讲解资料全
水准仪及全站仪的测量原理及使用方法
工程测量二板斧：水准仪、全站仪的使用方法一、水准仪及其使用方法高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法一、水准仪器组合：1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点：在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。
水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。
将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。
计算公式：两点高差=后视－前视。
三、校正方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。
计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。
重复以上做法，直到相等为止。
四、水准仪的使用方法水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
2. 粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。
具体方法用仪器练习。
在整平过程中，气泡移动的方向与大姆指运动的方向一致。
3. 瞄准瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。
再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。
最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
《二等水准测量》课件
二等水准测量的基本原理和方 法
介绍二等水准测量的基本原理、常用方法，包括高度差测量、测量精度控制 等。
二等水准测量的仪器和设备
详细描述二等水准测量所需的仪器和设备，如水准仪、三脚架等，以及它们 的特点和使用方法。
二等水准测量的准备工作
阐述进行二等水准测量前的准备工作，包括资料收集、测点选择、现场调查等方面的内容。
站点的选择和设置
讨论选择二等水准测量站点的考虑因素，并介绍正确设置测点的方法和技巧。
观测操作和记录方法
介绍二等水准测量的观测步骤、测量记录方法，以及数据的处理和误差分析。
《二等水准测量》PPT课 件
二等水准测量是测量界中的重要方法之一，本课件将深入介绍二等水准的定 义、意义、方法、仪器设备等内容，并探讨其在工程测量和国土测量中的应 用。
二等水准的定义
从理论和实践角度出发，解释二等水准的概念和特点，以及其与其他水准等 级的区别和联系。
二等水准测量的意义和作用
探讨二等水准测量在建筑、工程、测绘等领域的重要性，以及其对国土测量 和基础设施建设的贡献。
二等水准测量

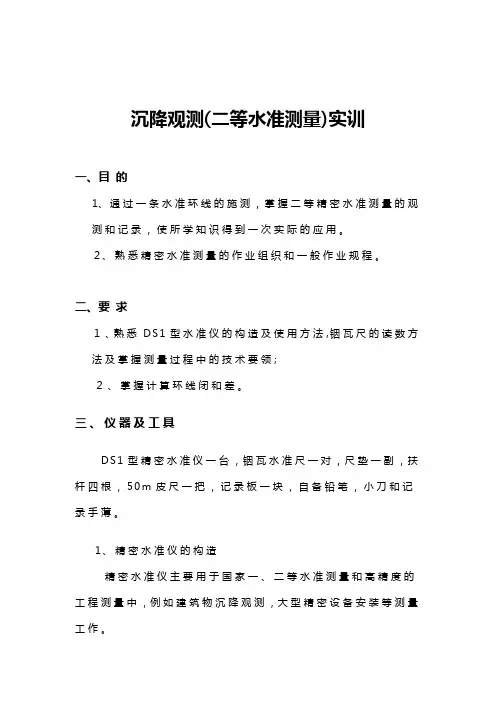

沉降观测(二等水准测量)实训一、目的1、通过一条水准环线的施测，掌握二等精密水准测量的观测和记录，使所学知识得到一次实际的应用。
２、熟悉精密水准测量的作业组织和一般作业规程。
二、要求１、熟悉D S1型水准仪的构造及使用方法,铟瓦尺的读数方法及掌握测量过程中的技术要领;２、掌握计算环线闭和差。
三、仪器及工具D S1型精密水准仪一台，铟瓦水准尺一对，尺垫一副，扶杆四根，50m皮尺一把，记录板一块，自备铅笔，小刀和记录手薄。
1、精密水准仪的构造精密水准仪主要用于国家一、二等水准测量和高精度的工程测量中，例如建筑物沉降观测，大型精密设备安装等测量工作。
精密水准仪的构造与D S3水准仪基本相同，也是由望远镜、水准器和基座三部分组成。
其不同之点是：水准管分划值较小，一般为10"/2m m；望远镜放大率较大，一般不小于40倍；望远镜的亮度好，仪器结构稳定，受温度的变化影响小等。
为了提高读数精度，精密水准仪设有光学测微器，如所示是其工作原理示意图，它由平行玻璃板、传动杆、测微轮和测微尺等部件组成。
平行玻璃板装置在望远镜物镜前，其旋转轴与平行玻璃板的两个平面相平行，并与望远镜的视准轴成正交。
平行玻璃板通过传动杆与测微尺相连。
测微尺上有100个分格，它与水准尺上一个分格（1c m或5m m）相对应，所以测微时能直接读到0.1m m（或0.05m m）。
当平行玻璃板与视线正交时，视线将不受平行玻璃板的影响，对准水准尺上B 处，读数为146（c m）+a。
转动测微带动传动杆，使平行玻璃板绕旋转轴俯仰一个小角，这时视线不再与平行玻璃板面垂直，而受平等玻璃板折射的影响，使得视线上下平移。
当视线下移对准水准尺上146c m分划时，从测微分划尺上可读出a 的数值。
如所示是我国北京测绘仪器厂生产的D S1级水准仪，光学测微器最小读数为0.05m m。
2、精密水准尺的构造精密水准仪必须配有精密水准尺。
这种水准尺一般都是在木质尺身的槽内，引张一根因瓦合金带。
二等水准测量及科傻平差操作教程
二等水准测量及平差计算操作教程一、前言二等水准测量称为精密水准测量。
是用水准仪和水准尺测定地面上两点间高差的方法。
在地面两点间安置水准仪，观测竖立在两点上的水准标尺，按尺上读数推算两点间的高差。
通常由水准原点或任一已知高程点出发，沿选定的水准路线逐站测定各点的高程。
主要作为大城市的高程控制；地面沉降；精密工程测量。
二、主要技术标准执行规范：《国家一、二等水准测量规范》GB/T 12897-2006三、主要内容作业流程图1、首先进行现场地形和控制点勘察，查看控制点具体位置并记录（可在奥维地图上标记），查看是否有控制点被破坏，周围地形是否便于测量。
2、勘察完成后，根据施工需求按规范要求埋设加密点，加密点要埋设在坚实牢固的土质上，防止后期沉降。
3、根据勘察情况，制定测量路线，尽量选择距离最短、高差较小、土质坚硬的线路。
4、设置测量参数开始测量，以徕卡LS10为例：4.1测量前首先校验仪器和水准尺零点误差，测量时仪器水准气泡对中整平，然后在主菜单中选择工具-区域设置-单位设置，距离单位米，高程位数为5位，距离位数为3位，温度℃。
4.2在主菜单中选择工具-区域设置-模式设置，模式有五种：单次、平均、平均S、中值、跟踪。
选择平均。
4.3设置作业：在主菜单界面选择程序-线路测量进入配置界面，点击设置作业。
新建一个作业，输入作业名称，作业员名称。
4.4设置限差：按照二等水准标准设置限差，最小视距为3米（仪器到水准尺的距离要大于3米），最大视距为50米，前后视距差为1.5米（后视水准尺到仪器的距离与前视水准尺到仪器的距离之差不大于1.5米），累计视距差为6米（本次的前后视距差+往次所有的前后视距差之和不大于6米），最高视线2.8米（仪器望远镜十字丝横丝与水准尺水平视线不超过2.8米，2米的水准尺则输入1.8米），最低视线0.55米），B1-F1/B2-F2 0.00030m（第一次后视读数-前视读数与第二次后视读数-前视读数不大于0.3mm）。
二等水准测量原理及水准仪操作讲解ppt课件
A、B两点间高差hAB为：
h AB
a
b
高差=后视读数-前视读数
待定点B高程HB为：
H H h
B
A
AB
5
2.视线高法水Biblioteka 视线前进方向a Hi
A
HA
（已知）
大地水准面
b B
HB
（待定）
水准仪的水平视线高程Hi:
Hi HA a
待定B点高程HB:
HB Hi b
6
三、转点与测站 在实际工作中常常会碰到以下等情况：
安置是将仪器安装在可以伸缩的三脚架上并置于两观 测点之间。首先打开三脚架并使高度适中，用目估法使架头 大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺 旋将水准仪器连接在三脚架上。
2. 粗平 粗平是使仪器的视线粗略水平，利用脚螺旋置圆水准
气泡居于圆指标圈之中。在整平过程中，气泡移动的方向与 大姆指运动的方向一致。
HB H A h
9
转点：传递高程的临时立尺点。
如图中 TP1 、TP2等
测站：安置仪器的地方。
10
水准仪操作方法
11
电子水准仪
徕卡电子水准仪
索佳电子水准仪
以上两款电子水准仪为目前测量班组试用水平测量仪器
12
水准仪的操作
水准仪的使用： 水准仪的使用包括：水准仪的安置、粗平、精平、瞄
准、读数五个步骤。 1. 安置
14
水准仪的操作
5. 读数 用十字丝，截读水准尺上的读数。现在用的基本是电
子水准仪，读数时直接按下测量键读取及记录（老水准仪） 电子水准仪直接按测量键，读数直接在显示器上显示。
注意：水准仪使用步骤一定要按上面顺序进行，不能颠倒； 在观测过程中，严禁触碰三脚架。
二等水准测量原理及水准仪操作讲解资料课件
误差检验
通过对比和分析处理前后的数据，检验误差 处理的准确性和有效性。
成果质量评估
评估标准
制定成果质量评估的标准和指标，如精度、可靠性、稳定性等。
评估方法
采用适当的评估方法，如统计分析、对比分析、专家评审等。
评估过程
按照评估标准和指标，对测量成果进行全面、客观、准确的评估。
评估结果
根据评估结果，对测量成果进行等级划分或排名，并提出改进意见和建议。
PART 02
水准仪的种类与选择
水准仪的分类
微倾式水准仪
通过望远镜和水准器配合，利用 水准器气泡居中来控制水平视线，
适用于精度要求较通 过望远镜自动获得水平视线，操作 简便，测量精度高。
数字水准仪
采用电子测距和电子测角技术，结 合计算机技术进行数据处理，具有 测量速度快、精度高、自动化程度 高等优点。
移动仪器
移动水准仪至下一测站，重复以上步 骤，直至完成所有测量路线。
PART 04
二等水准测量的数据处理 与分析
数据处理流程
01
数据整理
对测量所得数据进行分类、排序和 筛选，确保数据准确无误。
数据计算
根据测量原理和公式，对数据进行 计算，得出所需结果。
03
02
数据转换
将测量数据转换为统一格式，便于 后续处理和分析。
确定测量路线
根据实际情况确定测量路线，并设置合适的 测站和转点。
检查仪器
检查水准仪是否处于良好状态，确保测量精 度。
准备记录表格
准备记录测量数据的表格，以便后续整理和 分析。
测量过程
瞄准前视标尺 将望远镜对准前视标尺，确保清晰度。
读取后视标尺
读取后视标尺上的读数，确保准确无 误。
(手把手)水准仪操作详解(附图及文字)
2022水准仪操作培训课件讲师：01、水准测量02、水准测量的仪器及工具03、水准仪的使用04、水准测量的方法及成果处理05、微倾式水准仪的检验与校正水准测量011.1、高程测量概述•水准测量•三角高程测量•GPS高程测量•气压高程测量其中水准测量能满足不同的精度要求，是测定地面点高程的主要方法，它广泛用于国家高程控制测量和工程测量中。
1.2、水准测量水准测量：用水准仪进行高程测量的工作，高程测量的主要方法。
使用仪器：水准仪原理：利用水准仪提供的一条水平视线，并借助水准尺，测定地面两点间的高差，这样就可由已知点的高程推算出未知点的高程。
1.2、水准测量h AB =a-b高差=后视读数-前视读数注意：1、高差的符号有正有负。
当高差为正值时，表示前视点B高于后视点A;当高差为负时，表示前视点B低于后视点A。
2、计算高差时，一定要用后视读数减去前视读数，次序不能颠倒。
水准测量的仪器及工具02水准尺和尺垫水准尺和尺垫单面尺－水准尺仅一面有分划双面尺－(黑面,红面，尺常数4.687m 或 4.787m ）用于三等以下水准测量。
塔尺－可伸缩，伸足为3米、5米，用于一般工程测量。
尺垫－在转点上立尺用。
转点处立水准尺，用生铁铸成中间突起的三角形基座，防止立尺沉降和高程变动尺垫水准尺塔尺S3 水准仪外型水准仪等级(精度系列)： DS05 DS1 DS3 DS10 （D：大地测量；S：水准仪 型号下标：毫米数，表示1公里往、返测量的高差平均值的中误差。
水准仪构造(主要部分)：望远镜、水准、支架、 基座望远镜基座物镜物镜调焦螺旋微动螺旋制动螺旋微倾螺旋脚螺旋准星目镜水准仪的使用03安置水准仪,用连接螺旋把仪器固定在三脚架上。
（一）粗平根据圆水准器气泡，用脚螺旋粗略置平仪器；（二）瞄准将望远镜对准水准尺，进行目镜和物镜调焦， 使十字丝和尺像清晰；（三）精平旋转微倾螺旋，使水准管气泡严格居中；（四）读数按十字丝的中横丝在水准尺上读数。
二等水准测量的基本原理和方法
二等水准测量的基本原理和方法
一、二等水准测量的基本原理
二等水准测量即直尺线水准测量，是以直尺线和罗经作为测量仪器，用连续视觉观测，结合测量学中的几何概念和几何公式，实施对水准线上的曲线参数和曲线长等量测量的精确方法。
直尺线水准测量又叫二等水准测量，在工程测量中可用于求解上游距下游的高程差。
二等水准测量的原理：根据双重精细观测法，在水准线上取2点，且视角垂直的直尺线、和垂直的罗经，可以通过观测视角判断地表上2点之间的空间关系，然后由定位来求取这2点之间的距离。
二等水准测量采用几何法定位，它可以有效地增加精度，且可以减少测量时间，减少测量计算量，节约成本。
二、二等水准测量的方法
1、定点测量法
定点测量是指在水平线上将台视觉观测点定下来，再用量角仪或罗经边界仪器连续测量，根据台的原始高差，再根据测量结果利用地文学计算公式求取各台点高差的水准方法。
定点法测量中一般要求台点高差小于0.3m，这样可以用它来测量曲率较低的台线。
2、连续测量法
连续测量是指在水平线上以罗经边界仪器为基准，连续记录每段区间的台点高差，然后再根据连续测量结果，使用地文学计算公式求取各台点高差的水准方法。
连续测量法的台线曲率计算精度较高，适用于曲率较大的台线。
3、偏移测量法
偏移测量法是指在水平线上，先对底部台点进行定点测量，然后再以该台点为基准，每段区间的上一台点与下一台点之间的台点高差均以偏移值测量，最后根据测量结果和台点高差的初值，使用地文学计算公式求取各台点高差的水准方法。
偏移测量法采用偏移量来测量，能节约大量的测量时间，可用来测量曲率较大的台线。
二等水准测量方法与步骤
二等水准测量方法与步骤（1）从实验场地的某一水淮点出发，选定一条闭合水准路线；或从一个水准点出发至另一水淮点，选定一条附合水准路线。
路线长度为2000－3000m。
(2) 安置水准仪的测站至前、后视立尺点的距离，应该量距使其相等，其观测次序如下：往测奇数站的观测程序：后前前后；往测偶数站的观测程序：前后后前；返测奇数站的观测程序：前后后前；返测偶数站的观测程序：后前前后；（3）手薄记录和计算见表“二等水准测量记录”中按表头的次序次序(1)－(8)、(9)一(10)为计算结果：后视距离(9)＝100×（(1)-(2)) 前视距离(10)＝100×（(5)-(6)）视距之差(11)＝(9)－(10) 视距累计差（12）＝上站（12）十本站（11）基辅分划差（13）＝（4）＋K －（7），(k＝30155或60655视标尺而定) （14）＝（3）＋K －（8）基本分划高差（15）＝（3）－（4），辅助分划高差（16）＝（8）－（7）高差之差（17）＝（14）－（13）＝（15）－（16）平均高差（18）＝{（15）＋（16）}/2 每站读数结束记录（1）－（8），随即进行各项计算（9）一（10），并按上表进行各项检查后，满足如下限差后，才能搬站。
(4) 依次设站，用相同的方法进行观测，直至线路终点，计算线路的高差闭合差，按二等水准测量的规定，线路高差闭合差的容许值±4。
水准测量作业技术要求注：K——测段、区段或路线长度，km；测自-______至________ 20 年月日时间始______时______分末______时______ 分成像_____________ 温度____________云量______________ 风向风速_____________ 天气____________（5）内业计算内业计算包括水准测量的概算与平差计算。
其概算包括水准尺每米长度误差改正；正常水准面不平行改正；重力异常改正（一般不作要求）；水准路线闭合差计算与闭合差分配；计算各水准点的概略高程。
水准仪测量原理及使用方法PPT课件
2、高差闭合差的校核
对于普通水准测量：
f h容
40
fh容 12
L 适用于平原区 n 适用于山区
式中，fh容——高差闭合差限差，单位：mm； L——水准路线长度，单位：km ； n——测站数 。
第29页/共40页
3、高差闭合差的调整
按与距离L或测站数n成正比原则，将高
差闭合差反号分配到各段高差上。
Hi HA a HB b
第3页/共40页
大地水准面
4.转点TP(turning point)的概念
若A、B 两点间布设一些过渡点 （转点）1、2、3…，将其分为n段， 则用水准仪分别测得各段高差为h1， h2… hn，则有：
hAB=h1+ h2++ hn =(a1-b1)+(a2-b2)++(an-bn) =a-b
第35页/共40页
§2.5 • 一、自动安平自水动准仪安平水准仪简介
• 自动安平水准仪利用自动安平补偿器代替
• 水准管，使视准轴水平。
• 特点：
• 1、视准轴自动安平；
• 2、提高水准测量精度；
• 3、减少操作步骤，
•
提高工作效率。
第36页/共40页
二、精密水准仪
• 主要用于一、二等水准测量和精密工程测量。 • 特点： • 1、结构精密、性能稳定、测量 • 精度高； • 2、望远镜放大率不小于40倍； • 3、水准管分划值为10"/2mm； • 4、采用光学测微器读数，可直 • 接到0.1mm，估读到0.01mm； • 5、配专用精密水准尺； • 操作方法与DS3水准仪基本相同。
第37页/共40页
三、激光水准仪
二等水准测量的基本原理和方法
二等水准测量的基本原理和方法一、二等水准测量的基本原理二等水准测量（简称二等测量）是一种测量某一地点的高程的方法，它将整个测量划分为以两个点对着看的折成两个测量路线的两个正交方向，每个方向均由点连线的方式取得它的高程明确取值。
二等测量的基本原理是通过在某一点A上，对着看另一点B，重复以下三个步骤：即先从A沿着X轴测量距离，然后从B沿着Y轴测量距离，最后从A沿着X轴测量向上倾斜的斜距。
通过以上三个步骤，可以求出在其中任何一点的高程，并且可以根据路线的走向计算出线路上各点之间的高程差。
二等测量的基本原理：在测量中，以点A为起点，沿一个方向（称为主方向，X方向）移动一定距离，记作dx，然后以该点为起点，沿一个垂直于X方向的方向（称为Z方向，Y方向）移动一定距离，记作dz，接着以该点为起点，沿一个垂直于X方向和Y方向的方向（称为点斜方向）移动一定距离，记作dh，以上四个参数有了，便可以求得点的高程。
其中，dx、dz和dh是通过推尺和水准仪来测量，而dh是通过绘制出一个放射状网络，以点斜方向的距离差作为参考，来大致确定线路上的所有点的高程差，从而确定线路上的所有点的高程值。
二、二等水准测量的基本方法1.双向测量法：（1）取两点，计算X轴和Y轴的距离，绘制出点斜路网，以该路网为基准，根据水准仪的情况，求出每个网点的高程差值，进行累加，求出每个网点的高程值。
（2）以最后一个网点为起点，按相反方向开始测量，步骤与第一次测量相同，进行点斜路网的绘制、高程计算。
以中间网点的高程值作为最终的高程值。
2.单向测量法：（1）从某一点，沿X轴方向行进，重复以上步骤，完成点斜网的绘制和高程计算。
（2）继续沿X轴方向行进，停靠在某一点，计算X轴和Y轴的距离，绘制出点斜路网，以该路网为基准，根据水准仪的情况，求出每个网点的高程差值，进行累加，求出每个网点的高程值。
3.慢步测量法：（1）以某一点为起点，沿X轴方向行进，先记录第一次走出的距离，记作Dx，然后按照如下步骤：再次走出一段距离，记作dx；然后沿着Y轴方向行进，记录走出的距离，记作dz；最后，沿着点斜方向行进，记录走出的距离，记作dh。
水准测量原理及水准仪ppt课件
水准点有永久性水准点和暂时性水准点两 种。
国家等级永久性水准点
国家等级永久性水准点
水准管的精度：
管子内壁光滑，液体与内壁的附着力小， 那么气泡对倾斜反映的灵敏度高
曲率半径大，格值小那么精度高
气泡长，两端明晰，读数误差小那么精 度高
格值是相邻分划线之间的弧所对的圆心 角。设弧长为2毫米，曲率半径为R毫 米，那么格值
普通
秒
2
R
6,03,02,0 10
符合棱镜系统把水准气泡两端成象在 一同便于察看。 假设直接用肉眼察看那么 由于玻璃有厚度，斜视时会产生视差 要同时察看气泡的两端才干判别气泡 能否居中 用符合棱镜系统察看，可以防止上述 缺陷。判别“气泡居中〞的精度约可 提高一倍。
〔2〕从仪器箱中取 出水准仪，用衔接螺旋将 水准仪固定在三脚架架头 上。
二、粗略整平 经过调理脚螺旋使圆水准器气泡居中。
三、瞄准水准尺
〔1〕目镜调焦 转动目镜对光螺旋，使十 字丝成像明晰。
〔2〕初步瞄准 经过望远镜筒上方的照门 和准星瞄准水准尺，旋紧制动螺旋。
转动照准部使准星、照门、目的〔尺〕共一线，然 后制动望远镜。
B点高程为： HB =HA+ hAB = 220.200＋0.719 = 220.919 m
例4．知A点的高程HA=489.454m，A点 立尺读数为1.446m，B点读数为 1.129m，C点读数为2.331m，求此时 仪器视野高程是多少？HB和Hc各为多 少？
视野高： Hi = HA + a
第二章 水准丈量
§2.1 水准丈量原理 §2.2 DS3型水准仪和水准丈量的工具 §2.3 DS3型水准仪的运用 §2.4 水准丈量的施测与记录 §2.5 水准丈量的内业计ቤተ መጻሕፍቲ ባይዱ §2.6 水准仪的检验与校正 §2.7 水准丈量的误差及本卷须知 §2.8 其他水准仪的简介
二等水准测量方法与步骤
二等水准测量方法与步骤(1) 从实验场地的某一水淮点出发，选定一条闭合水准路线；或从一个水准点出发至另一水淮点，选定一条附合水准路线。
路线长度为2000－3000m。
(2) 安置水准仪的测站至前、后视立尺点的距离，应该量距使其相等，其观测次序如下：往测奇数站的观测程序：后前前后；往测偶数站的观测程序：前后后前；返测奇数站的观测程序：前后后前；返测偶数站的观测程序：后前前后；(3) 手薄记录和计算见表“二等水准测量记录”中按表头的次序次序(1) —(8)、(9)一(10)为计算结果：后视距离(9)= 100X(⑴-⑵)前视距离(10) = 100X( (5)-(6)) 视距之差(11) = (9) —(10)视距累计差(12)=上站(12)十本站(11)基辅分划差(13) = ( 4)+ K —(7), (k = 30155 或60655 视标尺而定)(14) = (3) + K — (8)基本分划高差( 15)=(3)—(4)，辅助分划高差 (16)=(8)—(7) 高差之差( 17)=( 14)—( 13)=( 15)—( 16) 平均高差( 18) ={(15)+(16)}/2 每站读数结束记录( 1)—( 8)，随即进行各项计算( 9)一( 10)，并按上表进行各项检查后，满足如下限差后，才能搬站。
(4) 依次设站，用相同的方法进行观测，直至线路终点，计算线路的高差闭合差，按二等水准测量的规定，线路高差闭合差的容许值± 4水准测量作业技术要求注：K ――测段、区段或路线长度，km ;测自- __________ 至 ________ 20年 月 日 时间始 ________ 时 _____ 分末 ________ 时 _____ 分成像 __________________ 温度 ____________ 云量 _______________ 风向风速 _______________ 天气 _____________土质 _______________ 太阳方向 ________________祁距计差=3 0.3辅咼差之差 mm=0.4=0.6 检 测间歇 水准路 线测 占 八高差 差mm<=段往返 测高 差不符 值 ±4等 后视（5）内业计算内业计算包括水准测量的概算与平差计算。
二等水准测量
沉降观测(二等水准测量)实训一、目的1、通过一条水准环线的施测，掌握二等精密水准测量的观测和记录，使所学知识得到一次实际的应用。
２、熟悉精密水准测量的作业组织和一般作业规程。
二、要求１、熟悉D S1型水准仪的构造及使用方法,铟瓦尺的读数方法及掌握测量过程中的技术要领;２、掌握计算环线闭和差。
三、仪器及工具D S1型精密水准仪一台，铟瓦水准尺一对，尺垫一副，扶杆四根，50m皮尺一把，记录板一块，自备铅笔，小刀和记录手薄。
1、精密水准仪的构造精密水准仪主要用于国家一、二等水准测量和高精度的工程测量中，例如建筑物沉降观测，大型精密设备安装等测量工作。
精密水准仪的构造与D S3水准仪基本相同，也是由望远镜、水准器和基座三部分组成。
其不同之点是：水准管分划值较小，一般为10"/2m m；望远镜放大率较大，一般不小于40倍；望远镜的亮度好，仪器结构稳定，受温度的变化影响小等。
为了提高读数精度，精密水准仪设有光学测微器，如所示是其工作原理示意图，它由平行玻璃板、传动杆、测微轮和测微尺等部件组成。
平行玻璃板装置在望远镜物镜前，其旋转轴与平行玻璃板的两个平面相平行，并与望远镜的视准轴成正交。
平行玻璃板通过传动杆与测微尺相连。
测微尺上有100个分格，它与水准尺上一个分格（1c m或5m m）相对应，所以测微时能直接读到0.1m m（或0.05m m）。
当平行玻璃板与视线正交时，视线将不受平行玻璃板的影响，对准水准尺上B处，读数为146（c m）+a。
转动测微带动传动杆，使平行玻璃板绕旋转轴俯仰一个小角，这时视线不再与平行玻璃板面垂直，而受平等玻璃板折射的影响，使得视线上下平移。
当视线下移对准水准尺上146c m分划时，从测微分划尺上可读出a的数值。
如所示是我国北京测绘仪器厂生产的D S1级水准仪，光学测微器最小读数为0.05m m。
2、精密水准尺的构造精密水准仪必须配有精密水准尺。
这种水准尺一般都是在木质尺身的槽内，引张一根因瓦合金带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注意：水准仪使用步骤一定要按上面顺序进行，不能颠倒； 在观测过程中，严禁触碰三脚架。
知识回顾 Knowledge Review
祝您成功！
b
hAB HB
（待定）
结论： 水准测量原理是利用水准仪提供
的水平视线，借助于带有分划的水准 尺，直接测定地面上两点间的高差， 然后根据已知点高程和测得的高差,推 算出未知点高程。
二、计算待定点高程的方法
1.高差法
前进方向
水平视线
a A
HA
（已知）
大地水准面
b B
hAB
HB
（待定）
A、B两点间高差hAB为：
h AB
a
b
高差=后视读数-前视读数
待定点B高程HB为：
H H h
B
A
AB
2.视线高法
水平视线
前进方向
a Hi
A
HA
（已知）
大地水准面
水准仪的水平视线高程Hi:
待定B点高程HB:
b B
HB
（待定）
Hi HA a HB Hi b
三、转点与测站 在实际工作中常常会碰到以下等情况：
B
b a
A
原因:两点地势起伏较大
视距长>15距较远
B
b
解决方法:
在两点间设转点,安置多次仪器,进行连
续观测。如图示
不难看出：
各测站所得高差：
h1 a1 b1 h2 a2 b2
……
hn an bn
hAB h (a1 b1) (a2 b2 ) (an bn ) a b
HB H A h
2. 粗平 粗平是使仪器的视线粗略水平，利用脚螺旋置圆水准
气泡居于圆指标圈之中。在整平过程中，气泡移动的方向与 大姆指运动的方向一致。
水准仪的操作
3. 精平 精平是使望远镜的视线精确水平。仪器粗平后，转动
90°后圆水准气泡是否还在圆指示圈之正中，如在，精平完 成，反之则需要来回轻微调试脚螺旋使其居中。
二等水准测量原理及水准仪操作讲解
学习目标
❖ 理解在建筑工程测量及地铁沉降监测中 被广泛应用的视线高测量方法,转点和测 站的含义
❖ 掌握水准测量的原理 ❖ 熟练操作水准仪与规范,填写记录手册
水准测量原理
一、水准测量原理
高程、高差概念，并理解水准测量原理（如图示）
前进方向
水平视线
a A
HA
（已知）
B 大地水准面
4. 瞄准 瞄准是用望远镜准确地瞄准目标。首先是把望远镜对
向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。 再旋转望远镜，使照门和准星的连接对准水准尺，最后转动 物镜对光螺旋，使水准尺清晰地落在十字丝平面上，再转动 微动螺旋，使水准尺的像靠于十字竖丝的一侧。
水准仪的操作
5. 读数 用十字丝，截读水准尺上的读数。现在用的基本是电
转点：传递高程的临时立尺点。 如图中 TP1 、TP2等
测站：安置仪器的地方。
水准仪操作方法
电子水准仪
徕卡电子水准仪
索佳电子水准仪
以上两款电子水准仪为目前测量班组试用水平测量仪器
水准仪的操作
水准仪的使用： 水准仪的使用包括：水准仪的安置、粗平、精平、瞄
准、读数五个步骤。 1. 安置
安置是将仪器安装在可以伸缩的三脚架上并置于两观 测点之间。首先打开三脚架并使高度适中，用目估法使架头 大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺 旋将水准仪器连接在三脚架上。
