光纤基础知识
1.光纤光缆基础知识
THANK YOU！
产生光损耗的原因大部分为光纤具有的固有损耗和光纤制造后 的附加损耗。前者主要包括瑞利散射损耗、吸收损耗、波导结构不完 善引起的损耗;后者包括微弯损耗、弯曲损耗、接续损耗等。
损耗成因
瑞利散射损耗
吸收损耗
固有损耗
附加损耗
对于光纤损耗的成因及其解决方案，在这里不做深入的研究，了解即可。
微弯损耗
弯曲损耗
接续损耗
N/A
GSK/GMK/GCF
B5
G656
N/A
B6
G657
N/A
多模62.5/125
A1b
N/A
OM1
MCF
OM2
ACF
多模50/125
A1a
G651.1
OM3
OM4
我们公司最常用的光 纤为G652D和G655
G.652是常规单模光纤，零色散 点在1300nm，此点色散最小；同 时根据PMD又分为G. 652A、B、C、 D四种。
按传输模式分类
类型
解释
纤芯只能传输 单模光纤 单个模式的光
纤
多模光纤
纤芯能传输多 个模式的光纤
纤芯直径 包层外径
8μm-10μm 125μm
50μm、 62.5μm
125μm
2. 光纤分类
2.3 总结
光纤 类型
单模 光纤
传输模式
只能传输单 模式的光纤
多模 光纤
能传输多个 模式的光纤
传输距离 传输距离远
6. 光缆简介
6.2 光缆分类
用途
光纤种类
光纤芯数
加强件配置
传输导体、介质状况 铺设方式
结构方式
用户光缆 单模光缆 单芯光缆
光纤通信原理及基础知识
t D • Δ PMD= pmd * LΛ0.5
•
PMD Link
y=
1
n
n k 1
x
2 k
1 2
• PMDQ :99.99% probability of 100000 y
光纤的基本参数
光纤的光学及传输特性参数之一------偏振模色散受限的最大理 论传输距离
偏振模色散受限的最大理论传输距离
光纤的通信原理及基础知识
第一章 光纤通信的基本原理 第二章 光纤的基本结构和分类 第三章 光纤的基本参数 第四章 光纤的制造方法
第一章 光纤、光缆的基本知识
§1.1 光纤通信的基本原理
信号 处理
发送端
光波导
信号 处理
接收端
光纤通信的基本原理
频谱分配
电磁波谱
低频
高频
微波
直流电
LW MW KW UKW dm cm
微观弯曲损耗：是指光纤受到不均匀应力的作
用，光纤轴产生的微小不规则弯曲所引入的附加损耗。
光纤的基本参数
参数典型值 光纤的光学及传输特性参数之一------
• 模场直径： • 衰减系数：
• 色散系数：
• 偏振模色散：
• 截止波长： • 弯曲损耗：
•1310nm: 8-10m; 1550nm: 9-11m
包层(SiO2+F )掺氟二氧化硅
125 µm
标准单模光纤
标准梯度折射率分布多模光纤
涂层(acrylic) 250 µm
涂层 250 µm
涂层
力学影响的防护
塑料光纤
涂层 1000 µm
光纤的基本结构和分类
光纤的分类
按材料分类：
光纤光缆基础知识
光纤 类型 Ala Alb Alc Ald
表 2 四种梯度型多模光纤的传输性能及应用场合
芯/包直径 (μm)
工作波长 (μm)
带宽 (MHz)
数值孔径
衰减系数 (dB/km)
50/125
0.85,1.30 200～1500 0.20～0.24 0.8～1.5
62.5/125 85/125 100/125
其在不同的传输速率的 SDH 系统的应用情况，将 G.652 光纤进一步细分为 G.652A、
G.652B 和 G.652C。究其实质而言，G.652 光纤可分为两种，即常规单模光纤(G.652A
和 G.652B)和低水峰单模光纤(G.652C)。
a. 常规单模光纤
6
常规单模光纤于 1983 年开始商用。常规单模光纤的性能特点是：(1)在 1310nm 波长处的色散为零；(2)在波长为 1550nm 附近衰减系数最小，约为 0.22dB/km，但在 1550nm 附近其具有最大色散系数，为 17ps/(nm·km)。(3)这种光纤工作波长即可选 在 1310nm 波长区域，又可选在 1550 nm 波长区域，它的最佳工作波长在 1310 nm 区 域。这种光纤常称为“常规”或“标准”单模光纤。它是当前使用最为广泛的光纤。 迄今为止，其在全世界各地累计铺设数量已高达 7 千万公里。
标准化部门 ITU-T 在 2000 年 10 月对其中 4 种单模光纤已给出最新建议：G.652、G.653、
G.654 和 G.655 光纤。单模光纤的分类、名称、IEC 和 ITU-T 命名对应关系如下：
名称
ITU-T
IEC
非色散位移单模光纤
G.652：A、B、C B1.1 和 B1.3

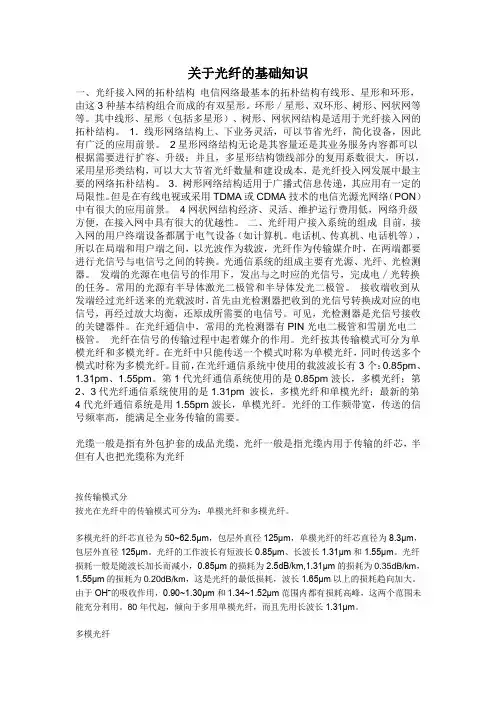

关于光纤的基础知识
关于光纤的基础知识一、光纤接入网的拓朴结构电信网络最基本的拓朴结构有线形、星形和环形，由这3种基本结构组合而成的有双星形。
环形／星形、双环形、树形、网状网等等。
其中线形、星形（包括多星形）、树形、网状网结构是适用于光纤接入网的拓朴结构。
1．线形网络结构上、下业务灵活，可以节省光纤，简化设备，因此有广泛的应用前景。
2星形网络结构无论是其容量还是其业务服务内容都可以根据需要进行扩容、升级；并且，多星形结构馈线部分的复用系数很大，所以，采用星形类结构，可以大大节省光纤数量和建设成本，是光纤投入网发展中最主要的网络拓朴结构。
3．树形网络结构适用于广播式信息传递，其应用有一定的局限性。
但是在有线电视或采用TDMA或CDMA技术的电信光源光网络（PON）中有很大的应用前景。
4网状网结构经济、灵活、维护运行费用低，网络升级方便，在接入网中具有很大的优越性。
二、光纤用户接入系统的组成目前，接入网的用户终端设备都属于电气设备（如计算机。
电话机、传真机、电话机等），所以在局端和用户端之间，以光波作为载波，光纤作为传输媒介时，在两端都要进行光信号与电信号之间的转换。
光通信系统的组成主要有光源、光纤、光检测器。
发端的光源在电信号的作用下，发出与之时应的光信号，完成电／光转换的任务。
常用的光源有半导体激光二极管和半导体发光二极管。
接收端收到从发端经过光纤送来的光载波时，首先由光检测器把收到的光信号转换成对应的电信号，再经过放大均衡，还原成所需要的电信号。
可见，光检测器是光信号接收的关键器件。
在光纤通信中，常用的光检测器有PIN光电二极管和雪崩光电二极管。
光纤在信号的传输过程中起着媒介的作用。
光纤按其传输模式可分为单模光纤和多模光纤。
在光纤中只能传送一个模式时称为单模光纤，同时传送多个模式时称为多模光纤。
目前，在光纤通信系统中使用的载波波长有3个：0.85pm、1.31pm、1.55pm。
第1代光纤通信系统使用的是0.85pm波长，多模光纤；第2、3代光纤通信系统使用的是1.31pm 波长，多模光纤和单模光纤；最新的第4代光纤通信系统是用1.55pm波长，单模光纤。
光纤通信基础知识ppt课件
光检测器广泛应用于光纤通信、光传 感、激光雷达等领域，特别是在高速、 长距离的光纤通信系统中，光检测器 的作用尤为关键。
光放大器
光放大器是光纤通信系统中的关键器件之一，主要分 为掺铒光纤放大器（EDFA）和拉曼光纤放大器（RA）
两类。
输入 标题
作用
光放大器的作用是对光信号进行放大，补偿光纤传输 过程中的光信号损耗，提高光纤通信系统的传输距离 和稳定性。
光检测器
分类
光检测器是光纤通信系统中的另一重 要器件，主要分为光电二极管（PIN） 和雪崩光电二极管（APD）两类。
性能参数
光检测器的性能参数包括响应度、带 宽、噪声等，这些参数直接影响着光 纤通信系统的接收灵敏度和动态范围。
作用
光检测器的作用是将光信号转换为电 信号，从而实现光信号的接收和检测。
模拟光纤通信系统的应用
03
在音频广播、视频传输等领域得到广泛应用。
光纤通信系统设计
01
光纤通信系统设计的基本原则
确保系统的传输性能、稳定性、可靠性和经济性。
02
光纤通信系统设计的主要内容
包括光源、光检测器、光纤、中继器和放大器等器件的选择和配置。
03
光纤通信系统设计的优化
通过采用先进的调制技术、编码技术等手段，提高系统的传输性能和容
性能参数
光源的性能参数包括波长、光谱宽度、输出功率、阈值电 流等，这些参数对光纤通信系统的性能和稳定性有着重要 影响。
作用
光源的作用是将电能转换为光能，为光纤通信系统提供光 信号。
应用场景
光源广泛应用于光纤通信、光传感、光谱分析等领域，特 别是在长距离、大容量的光纤通信系统中，光源的作用尤 为重要。
光纤通信发展历程
光纤基础知识汇总
光纤是光导纤维的简写，是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。
微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。
通常，光纤的一端的发射装置使用发光二极管或一束激光将光脉冲传送至光纤，光纤的另一端的接收装置使用光敏元件检测脉冲。
在日常生活中，由于光在光导纤维的传导损耗比电在电线传导的损耗低得多，光纤被用作长距离的信息传递。
光纤结构1、光纤（Optical Fiber）的典型结构是多层同轴圆柱体，自内向外由纤芯、包层和涂敷层三部分组成。
纤芯作用——传导光波成分——高纯度SiO2+极少量掺杂剂（如P2O5）掺杂目的是提高纤芯对光的折射率包层作用——为光的传输提供反射面和光隔离，并起一定的机械保护作用。
将光波限制在纤芯中传播成分——高纯度SiO2+极少量掺杂剂（如B2O3）掺杂目的是使折射率略低于纤芯折射率设纤芯和包层的折射率分别为n1和n2，光能量在光纤中传输的必要条件是n1>n2。
涂覆层作用——保护光纤不受水汽的侵蚀和机械擦伤。
同时增加光纤柔韧性。
一次涂覆层：丙烯酸酯，有机硅或硅橡胶材料缓冲层：一般为性能良好的填充油膏二次涂覆层：聚丙烯或尼龙等高聚物光纤分类（1）按照制造光纤所用的材料分类有：石英系光纤；多组分玻璃光纤；塑料包层石英芯光纤；全塑料光纤。
2）按折射率分布情况分类：光纤主要有三种基本类型：（多模阶跃折射率光纤）——纤芯折射率为n1保持不变，到包层突然变为n2。
这种光纤一般纤芯直径2a=50~80μm，光线以折线形状沿纤芯中心轴线方向传播，特点是信号畸变大。
渐变型多模光纤（多模渐变射率光纤）——在纤芯中心折射率最大为n1，沿径向r向外围逐渐变小，直到包层变为n2。
这种光纤一般纤芯直径2a为50μm，光线以正弦形状沿纤芯中心轴线方向传播，特点是信号畸变小。
单模光纤——折射率分布和突变型光纤相似，纤芯直径只有8~10 μm，光线以直线形状沿纤芯中心轴线方向传播。
光纤基础知识总结
光纤基础知识总结什么是光纤？光纤是一种细长且柔韧的纤维，由纯净的玻璃或塑料制成。
它可以传输光信号，用于光通信、光传感、光束导向等领域。
光纤由两部分组成：纤芯和包层。
纤芯是光信号传输的核心部分，包层可以保护纤芯并提高光信号的传输效率。
光纤的工作原理光纤的工作原理基于光的全反射现象。
当光从一个介质进入到另一个折射率较低的介质时，会发生全反射，这使得光可以在光纤中传输而不会损失太多信号。
光信号在光纤中的传输是通过内部的光纤界面进行的，这些界面由纤芯和包层之间的折射率差引起。
光信号通过多次全反射在纤芯内部传输，几乎不发生能量损失。
光纤的类型根据使用的材料和制造工艺的不同，光纤可以分为多种类型。
以下是常见的几种光纤类型：1.单模光纤（Single Mode Fiber，SMF）：纤芯直径较小，适用于长距离传输，具有低损耗和高带宽的特点。
2.多模光纤（Multimode Fiber，MMF）：纤芯直径较大，适用于短距离传输，成本较低。
3.具芯光纤（Graded-Index Fiber，GI）：纤芯的折射率呈梯度分布，能够减少射出角度的折射和色散，提高传输速度。
4.光子晶体光纤（Photonic Crystal Fiber，PCF）：利用周期性的结构改变来控制光的传播，具有广阻带、低损耗和高非线性等特点。
光纤的优点光纤相比传统的电缆和铜线具有许多优点，使得它成为现代通信和网络系统中的首选传输介质：•高带宽：光纤可以传输更多的信息，具有更高的数据传输速率。
•低损耗：光信号在光纤中传输的损耗非常小，可以实现长距离传输。
•抗干扰：光纤不受电磁干扰影响，能够在电磁环境较差的地方稳定工作。
•安全性能：由于光信号无法被窃听，因此光纤通信更加安全可靠。
•体积小、重量轻：光纤相比传统的电缆和铜线更加轻便，安装方便。
光纤的应用领域光纤在各个领域都有广泛的应用：1.通信网络：光纤是构建光纤通信网络的关键组成元素，应用于电话、互联网和有线电视等通信领域。
光纤基础知识
光纤的导光原理
光纤是一种导光的石英玻璃纤维，光在纤芯内由于全反 射作用而向前传播 当光沿纤芯向前传播时，同时存在反射和折射现象。
反射：当纤芯中的光传到芯/包界面时，被反射回纤芯内。 折射：当纤芯中的光传到芯/包界面时，透过界面进入包层。
12
光的反射和折射
“法线” 折射角
折射
空气n2 玻璃n1 反射
18
光纤结构与传输参数
19
光纤的结构
涂覆层（Ø250 m) 包层（ Ø125 m ）
芯（单模 Ø 8~10 m ； 多模Ø 50 m 、Ø 62.5 m ）
模场直径（） 光主要在纤芯中传播，涂覆层起保护光纤的作用
20
光纤结构
涂覆层 包层
芯层: SiO2+Ge+F 包层: SiO2+F 内涂覆层:丙烯酸树脂 外涂敷层:丙烯酸树脂
4
二、单模光纤
1. 1980年成功研制零色散点在1.31μm的单模光纤（非色散位移单模光纤，或 者简称标准单模光纤）。1983年，标准单模光纤进入商用。国际电信联盟 （ITU-T）建议将这种单模光纤定为G.652光纤。单模光纤的设计思想是只能 传输一个模式，所以不会发生多模光纤中传输时所发生的模式噪声。
3
光纤通信系统概述—光纤品种演进及分类
一、多模光纤 1.光纤通信的思想是由美籍华人在1966年发表的论文《光频介质纤维表面 波导》中提出用石英玻璃纤维（简称光纤）传送光信号进行通信。该论 文明确指出（Ⅰ）光纤可实现超高速通信；（Ⅱ）光纤对光能的损失＜ 20dB/km。英国邮电和贝尔实验室与美国康宁玻璃公司合作，在1970 年研制出世界第一根衰减系数为20dB/km的多模光纤。 2.与单模光纤相比，多模光纤具有大芯径（＞50μm）和大数值孔径等特点。 这些特点赋予多模光纤比较好的集光能力和抗弯曲能力，解决了光纤通 信工程应用及初期所遇到光源与光纤的光源与光纤的光注入耦合或者光 纤与光纤的熔接难题，从而推动了多模官衔在短距离的应用的步伐。 3.自20世纪80年代到90年代初期，多模光纤因衰减大，工作波长窄、带宽 小（模间色散导致的带宽只有几百Mb/S），使得其只能用在传输距离 短、带宽小于几百Mb/S的局域网。
光纤光缆干货基础知识点
光纤光缆干货基础知识点1.简述光纤的组成答：光纤由两个基本部分组成：由透明的光学材料制成的芯和包层、涂敷层。
2.描述光纤线路传输特性的基本参数有哪些？答：包括损耗、色散、带宽、截止波长、模场直径等。
3. 产生光纤衰减的原因有什么？答：光纤中光功率沿纵轴逐渐减小。
光功率减小与波长有关。
光纤链路中，光功率减小主要原因是散射、吸收，以及连接器和熔接接头造成的光功率损耗。
衰减的单位为dB。
产生原因：使光纤产生衰减的原因很多，主要有：吸收衰减，包括杂质吸收和本征吸收；散射衰减，包括线性散射、非线性散射和结构不完整散射等；其它衰减，包括微弯曲衰减等。
其中最主要的是杂质吸收引起衰减。
4.光纤的带宽与什么有关？答：光纤的带宽指的是：在光纤的传递函数中，光功率的幅值比零频率的幅值降低50%或3dB时的调制频率。
光纤的带宽近似与其长度成反比，带宽长度的乘积是一常量。
光纤中由光源光谱成分中不同波长的不同群速度所引起的光脉冲展宽的现象。
5.信号在光纤中传播的色散特性怎样描述？答：可以用脉冲展宽、光纤的带宽、光纤的色散系数三个物理量来描述。
6.什么是截止波长？答：是指光纤中只能传导基模的最短波长。
对于单模光纤，其截止波长必须短于传导光的波长。
7.光纤的色散对光纤通信系统的性能会产生什么影响？答：光纤的色散将使光脉冲在光纤中传输过程中发生展宽。
影响误码率的大小，和传输距离的长短，以及系统速率的大小。
8.光时域反射计（OTDR）的测试原理是什么？有何功能？答：OTDR基于光的背向散射与菲涅耳反射原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测中必不可少的工具。
其主要指标参数包括：动态范围、灵敏度、分辨率、测量时间和盲区等。
9.常见光测试仪表中的“1310nm”或“1550nm”指的是什么？答：指的是光信号的波长。
光纤光缆的基础知识
光纤光缆的基础知识一、光纤1．光纤的定义光纤是光导纤维的简称，即用来通光传输的石英玻璃丝。
2．光纤的结构组成和作用1）光纤的构成：光纤是由光折射率较高的纤芯和折射率较低的包层组成，为了保护光纤不受外力和环境的影响，在包层的外面都加上一层塑料护套（也叫涂覆层）。
2）光纤各组成部分的作用：纤芯：siO2+GeO2（作用是导光通信）包层：siO2(作用是使全反射成为可能)涂覆层：光固化丙烯酸环氧树脂或热固化的硅酮树脂（作用是防止光纤表面受损产生微裂纹，将光纤表面与环境中的水分、化学物质隔开，防止已有的微小裂纹逐步生长扩大）3．光纤的分类A：按组成光纤的材料分类：玻璃（石英）光纤、塑料光纤；B：按光纤横截面上折射率分布分类：有突变型光纤(普通单模光纤)、渐变型光纤(多模光纤)、阶跃型光纤等；C：按光纤传输模式分类：多模光纤、单模光纤等。
单模光纤中光偏振状态要传输过程中是否保持不变，又可分为偏振模保持光纤和非偏振模保持光纤；D：按工作波长窗口分类：长波长光纤和短波长光纤等注：单模光纤是指只能传输一种模式（基模或最低阶模）的光纤，其信号畸变很小。
多模光纤是一种能承载多种模式的光纤，即能够允许多个传导模的通过。
模是指光在光纤中的传输方式（单模/多模）。
单模光纤具有很小的芯径，以确保其传输单模，但是其包层直径要比芯径在十多倍，以避免光的损耗。
单模光纤以其衰减小、频带宽、容量大、成本低和易于扩容等优点，作为一种理想的光通信媒介，在全世界得到及为广泛的应用。
4．光纤的特性A：几何特性和光学特性（主要针对单模光纤）纤芯直径：A、多模光纤（50um/62.5um两种标称直径）B、单模光纤（8.3um）包层直径：125.0±1.0um包层不圆度：≤1.0%涂层外径：245±5.0um纤芯、包层同心度：≤0.5um翘曲度：曲率半径≥4.0m模场直径：指光纤中基模场的电场强度随空间的分布。
它描述了单模光纤中光能集中程度的参量。
关于光纤的知识点总结
关于光纤的知识点总结光纤的基本结构包括纤芯、包层和包覆层。
纤芯是光信号传输的主要部分，包层是用来保护纤芯并起到光波导的作用，包覆层则是用来保护光纤整体并增强其机械性能。
光纤的基本工作原理是利用全反射来限制光信号在纤芯内传输，并且减少光信号的衰减。
光纤的优点主要有带宽大、传输速度快、信号衰减小、抗干扰性强等。
这些优点使得光纤在通信领域得到广泛应用，如长距离通信、高速宽带接入、光纤传感等。
此外，光纤还被广泛应用于医疗和工业领域，如光纤内窥镜、光谱分析和激光焊接等。
在光纤通信领域，光纤传输系统主要包括光源、光纤、检测器和探测器等组件。
其中，光源主要用于产生光信号，光纤用于传输光信号，检测器用于接收和解码光信号，探测器用于监测光纤系统的工作状态。
光纤传输系统通过这些组件的相互配合，可以实现高速、稳定、安全的光信号传输。
光纤的制造工艺主要包括拉制法、浸镀法和溅射法等。
拉制法是最常用的光纤制造工艺，其主要过程包括预制棒制备、预拉制备、拉制和收线，并通过这一系列工艺流程，可以制备出高质量的光纤。
而浸镀法主要是利用光纤预拉制备的玻璃棒浸入气相腔中，通过化学反应得到光纤。
溅射法是一种将材料溅射到基片上的制备方法，通过控制溅射材料和基片的相对位置和温度，可以得到所需的光纤材料。
光纤的性能主要包括传输损耗、带宽、波长、色散和非线性等。
传输损耗是光信号在光纤中传输过程中损失的光功率，带宽是光纤支持的频率范围，波长是光信号的波长范围，色散是光信号在光纤中传输过程中频率的扩散，非线性是光信号在高功率或长距离传输过程中的非线性效应。
通过对这些性能的研究和优化，可以提高光纤的传输效率和性能稳定性。
光纤的发展趋势主要包括高带宽、长距离传输、低成本和多功能化等。
随着通信需求的增加，对光纤传输系统的带宽和距离要求也越来越高，因此未来光纤的应用将更加趋向于高速、稳定和长距禿传输。
而随着光纤制造技术的不断发展，光纤制造成本将会降低，使光纤技术的普及更加便宜。
光纤基础知识点
1、第一根光纤是什么时候出现的？其损耗是多少？答：第一根光纤大约是1950年出现的。
传输损耗高达1000dB/km 左右。
2、试述光纤通信系统的组成及各部分的关系。
答：光纤通信系统主要由光发送机、光纤光缆、中继器和光接收机组成。
系统中光发送机将电信号转换为光信号，并将生成的光信号注入光纤光缆，调制过的光信号经过光纤长途传输后送入光接收机，光接收机将光纤送来的光信号还原成原始的电信号，完成信号的传送。
中继器就是用于长途传输时延长光信号的传输距离。
3、光纤通信有哪些优缺点？答：光纤通信具有容量大，损耗低、中继距离长，抗电磁干扰能力强，保密性能好，体积小、重量轻，节省有色金属和原材料等优点；但它也有抗拉强度低，连接困难，怕水等缺点。
1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。
纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。
4．简述光纤的导光原理。
答：光纤之所以能够导光就是利用纤芯折射率略高于包层折射率的特点，使落于数值孔径角)内的光线都能收集在光纤中，并在芯包边界以内形成全反射，从而将光线限制在光纤中传播。
7．均匀光纤纤芯和包层的折射率分别为n 1=1.50，n 2=1.45，光纤的长度L=10Km 。
试求：（1）光纤的相对折射率差Δ；（2）数值孔径NA ；（3）若将光纤的包层和涂敷层去掉，求裸光纤的NA 和相对折射率差Δ。
解：（1）%3.31.5245.11.5 2n n -n 222212221=⨯-=∆＝ （2） 0.39 0.03321.521=⨯⨯=∆=n NA（3）若将光纤的包层和涂敷层去掉，则相当于包层的折射率n 2=1，则%1.281.5211.5 2n n -n 222212221=⨯-=∆＝1.12 0.28121.521=⨯⨯=∆=n NA 而 sin 0φ=NA 最大为1，所以说只要光纤端面的入射角在90O以内，就可以在光纤中形成全反射。
光纤基础常识
光纤常识1、光模块：常见两种，GBIC（较大，占单板空间较大，不方便端口密集部署，早期较多使用），SFP（小巧，方便插拨，便于端口密集部署，目前使用普遍）如下图：GBICSFP2、光纤接口类型：常见两种，SC（大方头，常用于局方ODF侧），LC（小方头，常用于设备侧）如下图：大方头小方头其它的接口类型如下图：3、光跳纤：指由于组网的需要，尾纤的两头需要不同的接头时就需要跳纤。
常见的有LC/SC。
如下图：4、单模光纤和多模光纤及对应光接口：单模光纤通常用于长距离传输，多模光纤用于短距离传输。
多模光口的中心波长850nm，单模光口的中心波长通常有两种，1310nm（用于中距长距传输）和1550nm（用于长距超长距传输）5、工程中的注意事项：未使用的光接口要关闭发射端，处于shutdown状态。
单模口近距离尾纤互连，要添加衰减量和接口类型都合适的光衰，否则会烧坏接口。
光衰如下图：整个光路上的任何部分光纤转弯半径不能小于4cm，否则会使用光信号衰减严重甚至无法导通。
未连接到光口的尾纤接头一定要安装保护帽，防止灰尘附着，下次使用时光路不通。
正常工作接收光功率小于过载光功率3－5dBm，大于接收灵敏度3－5dBm。
法兰盘引入的光功率衰减：每个接插件衰减应该小于0.3dBm。
光纤距离引入的光功率衰减：每公里光纤衰减应该小于0.8dBm。
单模口互连使用单模光纤，多模口互连使用多模光纤。
无论是路由设备之间还是路由设备与传输设备之间，都要求直连口中心波长一致，不能一端是1310nm、另一端是1550nm。
6、工程中的光路打环测试：一个光模块有两个接口，使用一对尾纤。
Tx（发送口），Rx（接收口）设备侧端口只要能够收到对端发过来的光，端口指示灯就会正常点亮，而不管对端是否收到自己的发光。
所以工程中为定位点到点间的导通故障常使用“打环”测试法。
案例：设备A的G1/0/0光口使用一对尾纤连接到局方ODF架，ODF架再使用一对尾纤和设备B的G1/0/0光口相连。
光纤传输重要基础知识点
光纤传输重要基础知识点光纤传输是一种常见且广泛应用于通信领域的数据传输技术。
它利用光的物理特性，将信息以光信号的形式通过光纤传输，具有传输速度快、带宽大、抗干扰能力强等优点。
下面将介绍一些光纤传输的重要基础知识点。
1. 光纤的结构和工作原理：光纤主要由纤芯、包层和包覆组成。
光信号通过纤芯的全内反射来传输。
纤芯的折射率高于包层，确保光信号沿纤芯内部传播而不会发生衰减。
包层的作用是保护纤芯，并通过降低折射率的差异减小信号的传播损耗。
2. 光纤的类型：常见的光纤类型包括单模光纤（Single Mode Fiber，SMF）和多模光纤（Multi Mode Fiber，MMF）。
单模光纤适用于远距离传输，传输的光信号只有一个传播模式。
多模光纤适用于短距离传输，传输的光信号可以同时具备多个传播模式。
3. 光纤的衰减和色散：光信号在光纤中传输时会发生衰减和色散效应。
衰减是指光信号强度随传输距离增加而减弱，常用单位是分贝（dB）。
色散是指光信号在传输过程中不同波长的光信号到达终点的时间不同，导致信号畸变和距离限制。
为了减小衰减和色散带来的影响，可以采用光纤光放大器和补偿技术。
4. 光纤的连接和连接器：在光纤传输中，需要对光纤进行连接。
常用的光纤连接器包括FC（Fiber Connector）、SC（Subscriber Connector）和LC（Lucent Connector）等。
这些连接器可以实现光纤之间的精确对接，确保信号的传输质量。
5. 光纤网络的组成：光纤传输技术被广泛应用于构建各种类型的光纤网络。
光纤网络包括传输子系统、交换子系统和接入子系统。
传输子系统负责光信号的传输和放大，交换子系统实现光信号的转发和路由，接入子系统连接终端用户与光纤网络之间。
总的来说，光纤传输作为一种重要的数据传输技术，具有众多优点和广泛应用前景。
掌握光纤传输的基础知识，对于理解光纤通信原理、设计光纤网络以及解决光纤传输中的问题都具有重要意义。
光纤基础知识
光纤基础知识(组网)一、光纤的构造、种类、接线、规格光纤的构造通讯用光纤是由通过内部全反射来传输光信号的玻璃构成的。
玻璃光纤的标准直径为125微米（0.125毫米），表面覆盖有直径250微米或900微米的树脂保护涂敷层。
玻璃光纤的传送光的中心部分称为“纤芯”，其周围的包层的折射率比纤芯低，从而限制了光的流失。
石英玻璃非常脆弱,因此覆有保护涂层。
通常有三种典型的光纤涂敷层。
一次涂敷光纤覆有直径为0。
25毫米紫外线固化丙烯酸树脂涂敷层的光纤。
其直径非常小,增加了光缆内可容纳光纤的密度，使用非常普遍.二次涂敷光纤亦称为紧包缓冲层光纤或半紧包缓冲层光纤。
光纤表面覆有直径为0.9毫米的热塑性树脂。
与0。
25毫米的光纤相比，其具有更坚固，易操作的优点。
广泛应用于局域网布线及光纤数量较少的光缆。
带状光纤带状光纤提高了连接器组装的效率,有利于多芯融接，从而提高了作业效率。
带状光纤由4根、8根或12根不同颜色的光纤组成，芯纤数最大可达1,000根。
光纤表层覆有紫外线固化丙烯酸脂材料,使用标准光纤剥套钳便可轻松去除涂敷层,方便多芯融接或取出单个光纤。
使用多芯融接机,带状光纤可一次性融接，在光纤数量多的光缆中能轻易识别出来.光纤种类以下是对最常用的通信光纤种类的描述.MMF（多模光纤）- OM1光纤或多模光纤(62。
5⁄125）- OM2⁄OM3光纤（G.651光纤或多模光纤（50⁄125）)SMF（单模光纤)- G。
652（色散非位移单模光纤）- G。
653（色散位移光纤)— G。
654（截止波长位移光纤）- G.655（非零色散位移光纤)- G。
656(低斜率非零色散位移光纤）— G。
657(耐弯光纤）只要光预算允许,技术上来讲，任何合适的光纤都可应用于FTTx技术,但FTTx技术最常用的光纤为G。
652和G.657.G.651（多模光纤)G。
651主要应用于局域网，不适用于长距离传输,但在300至500米的范围内，G。
光纤光缆21条基础知识

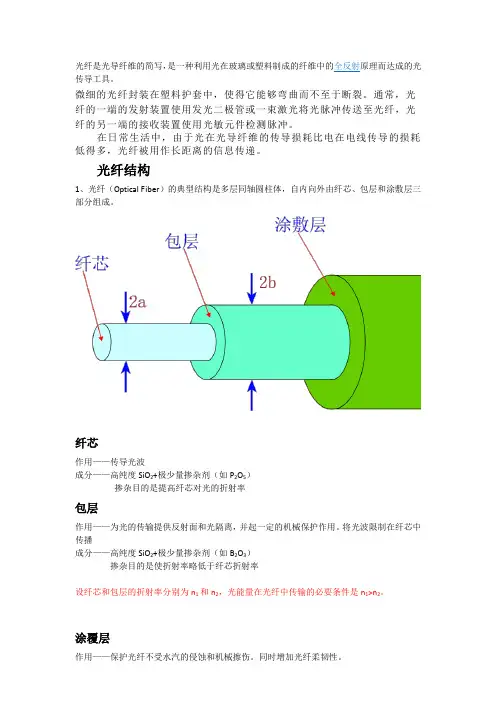

光纤光缆基础知识1. 光纤的结构是怎么样的？光纤裸纤一般分为三层：纤芯、包层和涂覆层。
光纤的结构：光纤纤芯和包层是由不同折射率的玻璃组成，中心为高折射率玻璃纤芯(掺锗二氧化硅)，中间为低折射率硅玻璃包层(纯二氧化硅)。
光以一特定的入射角度射入光纤，在光纤和包层间发生全发射（由于包层的折射率稍低于纤芯），从而可以在光纤中传播。
涂覆层的主要作用是保护光纤不受外界的损伤，同时又增加光纤的柔韧性。
正如前面所述，纤芯和包层都是玻璃材质，不能弯曲易碎，涂覆层的使用则起到保护并延长光纤寿命的作用。
2.光缆的组成光纤由纯石英以特别的工艺拉丝成比头发还细中间有几介质的玻璃管，它的质地脆易断，因此需要外加一层保护层。
光纤外层加上塑料保护套管及塑料外皮就成了光缆。
光缆包含光纤，光纤就是光缆内的玻璃纤维，广泛上来说光纤是光缆，都是一种传输介质。
但严格意义上讲，两者是不相同的产品，光纤和光缆的区别：光纤是一种传输光束的细而柔软的媒质。
多数光纤在使用前必须由几层保护结构包覆，包覆后的缆线即被称为光缆。
所以光纤是光缆的核心部分，光纤经过一些构件极其附属保护层的保护就构成了光缆。
3.光纤的工作波长？光是由它的波长来定义，在光纤通信中，使用的光是在红外区域中的光，此处光的波长大于可见光。
在光纤通信中，典型的波长是800到1600nm，其中最常用的波长是850nm、1310nm和1550nm。
在选择传输波长时，主要综合考虑光纤损耗和散射。
目的是通过向最远的距离、以最小的光纤损耗来传输最多的数据。
在传输中信号强度的损耗就是衰减。
衰减度与波形的长度有关，波形越长，衰减越小。
光纤中使用的光在850、1310、1550nm处的波长较长，故此光纤的衰减较小，这也导致较少的光纤损耗。
并且这三个波长几乎具有零吸收，最为适合作为可用光源在光纤中传输。
4.最小色散波长和最小损耗波长在目前商用光纤中，什么波长的光具有最小色散？什么波长的光具有具有最小损耗？1310nm波长的光具有最小色散，1550nm波长的光具有最小损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
n n1 n2 0 a b r
பைடு நூலகம்
2、光纤的分类
（2）按传输的总模数分: 多模光纤 和单模光纤 所谓模式，实质上是电磁场的一种 分布形式。
2、光纤的分类
单模光纤：在给定的工作波长上， 只传输单一模式的光纤。 特点：纤芯直径很小，约为9 ～ 10 µm ，传输频带宽，传输容量大，适 用于大容量、长距离的光纤通信系 统。
纤芯
2、光纤的分类 （1）按折射率分布的不同分: 均匀光纤：光纤纤芯 的折射率n1和包层的折射 率n2都是一常数，且 n1>n2,在纤芯和包层的交 n n 界处折射率是阶梯型变 n 0 化,这种光纤称为均匀光 a b 纤,又称突变型光纤,用SI 表示。
1 2
r
2、光纤的分类 非均匀光纤：光纤纤芯 折射率n1随着半径的增加 而按一定规律减小，到纤 芯与包层交界处为包层的 折射率n2，即纤芯中折射 率的变化呈近似抛物线型。 这种光纤称为非均匀光纤， 又称为渐变型光纤，用GI 表示。
7、光缆端别与纤芯色谱
（2）光纤芯线色谱
束 管 序 号 束 管 色 谱
1
2
3
4
5
6
7
8
9
10 11 12
蓝
橘
绿
棕
灰
白
红
黑
黄
紫
粉 红
青 绿
7、光缆端别与纤芯色谱
B、光纤色谱顺序
光纤束管（单元）色谱确定后，一般情况 下，对于一根光缆而言，其中每一束管（单元） 内的光纤数和光纤色谱是一样的。
7、光缆端别与纤芯色谱
临时连接 光连接器
测量尾纤、假纤与 V型槽对准、弹性 被测光纤间耦合、 毛细管连接、临时 连接。 性固定连接。
4、光纤熔接程序
1）光纤端面处理 又称端制备，包括去除套塑层、预涂覆层、清洗、切割、制备端面。 去除套塑层：紧套光纤、松套光纤 去除一次涂覆层：干净、不留残余物，否则影响对准。 清洗：酒精棉球（纱布）擦拭 切割、端面制备：端面垂直于光纤轴、平整、无损伤。 2）光纤对准及熔接 3）质量评价 （1）外观目测检查。显微镜内或显示器上观察光纤熔接部位是否良好，不良状态应 重接。 （2）损耗评估。从熔接机显示器上读取接头损耗值，是否符合标准。 （3）张力测定。热缩保护前进行。 （4）损耗测量。OTDR测量准确测量接头损耗。 4）接头的增强保护 （1）金属套管补强法。 （2）热可缩管补强法。 （3）V型槽板补强法。 （4）紫外光再涂覆补强法。
4、光纤熔接程序
连接损耗的监测： A、在熔接机上监测：远端遥控光功率监 测；本地光注入检测（LID法）；本地 纤芯直视式监测。 B、光源、光功率计监测； C、OTDR测量法；
去除套塑层 去除预涂层
光纤端面处理
清洗 切割 人工放置
轴向校准
人工自动调节 预熔
熔接
熔接
目视
质量评价
增强保护 （热缩管法）
G.652光纤
非色散位 移光纤
G.653光纤
色散位移 光纤
1550nm波长性能最佳单模光纤，是将零色散波长由1310nm移到 最低衰减的1550nm波长区的单模光纤。主要用于在1550nm波长 区开通长距离的速率为10Gbit/s及其以上系统，不支持波分复用系 统。
1550nm波长衰减最小单模光纤。一般多用于长距离海底光缆通信 系统。 主要用在1550nm波长区开通10Gbit/s以上及N×10Gbit/s的密 集波分复用系统。
6、光缆的型号与规格
e、外护套的代号及其意义
外护套是指铠装层及铠装层外面的外被层。
代号 0 1 2 铠装层（方式） 代号 0 1 2 外被层（材料）
3 4 5 33 44
无 － 双钢带 细圆钢丝 粗圆钢丝 单钢带皱纹纵包 双细圆钢丝 双粗圆钢丝
3 4 5 － －
无 纤维层 聚氯乙烯套 聚乙烯套 聚乙烯套加覆尼龙套 聚乙烯保护套 － －
6、光缆的型号与规格
c、派生特征的代号及其意义
B－扁平式结构 T－填充式结构 G－骨架槽结构 X－中心束管结构 C－自承式结构 D－带状结构 Z－阻燃结构
注：兼有不同派生时，应都写上，但按字母顺序并列。
6、光缆的型号与规格
d、护套的代号及其意义
Y－聚乙烯护套 T－聚氨酯护套 L－铝护套 Q－铅护套 V－聚氯乙烯护套 A－铝－聚乙烯粘接护套 G－钢护套 S－钢－铝－聚乙烯综合护套
6、光缆的型号与规格
c、尺寸
对于多模光纤用数字表示纤芯/包层的直径。如50/125， 单位为µm。 单模光纤的尺寸用模场直径或包层直径表示，单位为µm。
6、光缆的型号与规格
d、传输特性代号
由a、bb及cc共三组数字构成。数字外用圆括号同其它代 号分开。其含义及用法如下： a代表工作波长，用数字表示。 1表示使用波长在0.85µm区域。 2表示使用波长在1.31µm区域。 3表示使用波长在1.55µm区域。 bb代表衰减常数α，表示时用2位数字顺序表示α的个位及 小数后第一位数值。如：α＝0.5dB/km时，用05表示。 cc代表模式带宽，用数字顺序表示，单位为（MHz·km）， 单模光纤无此项。
a、分类的代号及其意义
GY－通信用野外光缆 GJ－通信用局内光缆 GH－通信用海底光缆 GW－通信用无金属光缆 GR－通信用软光缆 GS－通信用设备内光缆 GT－通信用特殊光缆 GM－通信用移动光缆
6、光缆的型号与规格
b、加强件的代号及其意义
无符号－金属加强件
G－金属重型加强件
F－非金属加强件 H－非金属重型加强件
6、光缆的型号与规格
e、适用温度代号
用英文字母表示： A表示适用温度范围为－40～＋40（℃） B表示适用温度范围为－30～＋50（℃） C表示适用温度范围为－20～＋60（℃） D表示适用温度范围为－5～＋60（℃）
6、光缆的型号与规格
典型光缆名称及型号
习惯名称 型号 GYTA GYGTA GYFTY ADSS GYDTY GYTZS 全称
中心金属加强构件 层绞式光缆
金属加强构件 骨架式光缆 非金属光缆 高压输电线用光缆 带状光缆 阻燃光缆
室外通信用金属加强构件松套层绞全填充铝－聚乙烯 粘结护套光缆
室外通信用金属加强构件骨架全填充铝－聚乙烯粘结 护套光缆
室外通信用非金属加强构件松套层绞全填充聚乙烯护 套光缆
全介质自承式层绞式光缆 室外通信用金属加强构件光纤带松套层绞全填充聚乙 烯护套光缆 室外通信用金属加强构件松套层绞全填充钢－阻燃聚 乙烯粘结护套光缆
4、光缆的结构
紧套层
松套管 一次被覆光纤
大套管 一次被覆光纤 带状线
( a )紧 套
( b )松 套
( c )大 套 管
(d) 带状线
二次被覆光纤(芯线)简图
4、光缆的结构
松套充油 光纤
紧套光纤
聚已烯 骨架
一次被 覆光纤
带状单元光纤
加强件
加强件 包带 护套 (a)层 绞 式 (b)骨 架 式
包带 护套 (c)中 心 套 管 式 (d)带 状 式
测量
加热
质量复测
4、光缆护套保护
1．热缩管法： O型：光缆接续前预放； W型：光缆接续后纵包； 操作步骤：用火加热使之与护套粘合。 2．冷接法： 主要采用机械式冷接法。就是以机械压紧密 封橡胶圈达到密封护套的作用。
1、光纤的结构
目前通信用的光纤是用石英玻璃制成的 横截面很小的双层同心圆柱体。 未经涂覆和套塑时 称为裸光纤，由纤芯 和包层组成，其中折 纤芯 射率高的中心部分叫 做纤芯，其折射率为 包层 n1，折射率低的外围 部分称为包层，其折 射率为n2。
1、光纤的结构
为了保护光纤表 面，提高抗拉强度 以及便于实用，一 包层 般在裸光纤外面进 一次涂覆 行两次涂覆而构成 光纤芯线。一根实 用的光纤芯线是由 纤芯、包层、涂覆 二次涂覆 层及套塑四部分组 （套塑） 成。
6、光缆的型号与规格
（2）光纤规格代号构成
光纤规格由5部分构成，均用相应代码表示。 相邻各部分的代号都是数字时，用乘号把它们 隔开。
纤数 类别 尺寸 工作波长 衰减常数α 带宽 适用温度
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
6、光缆的型号与规格
a、纤数
用光缆中同一类别光纤的实际纤芯数字表示。
6、光缆的型号与规格
b、类别
J－SiO2系列多模GI光纤 Z－SiO2系列多模准突变型光纤 X－SiO2纤芯、塑料包层光纤 T－SiO2系列多模SI光纤 D－SiO2系列单模光纤 S－全塑光纤
2、光纤的分类
多模光纤：在给定的工作波长上， 有多个模式在光纤中传输的光纤。 特点：纤芯直径一般为50 ～ 125 µm ，传输频带较窄，传输性能较 差，传输容量较小，目前主要用于 局域网或城域网。
3、ITU-T建议的标准光纤
光纤类型 G.651光纤 光纤描述 多模光纤 适用范围 主要工作在850nm的短波长窗口，对于四次群以下的光纤通信系统 较为实用。例如：局域网、数据链路、楼内局部布线和光纤传感器 等。 1310nm波长性能最佳的单模光纤，主要应用在1310nm波长区开 通长距离622Mbit/s及其以下系统，在1550nm波长区开通 2.5Gbit/s、10Gbit/s和N×2.5Gbit/s波分复用系统。
准备（技术、器具、光缆） 光缆护层的开剥处理 加强芯、金属护层等接续处理 光纤的接续 光纤连接损耗监测评价 光纤余留长度的收容处理 光缆接头盒的密封处理 光缆接头盒的固定安装
3、光纤连接的主要方式
连接方式
应用场合
主要方法
电弧熔接法、机械 光缆线路中光纤间 固定连接（死接头） 连接法（粘接、匹 的永久性连接。 配） 传输系统的机、线 活动连接（活接头）（纤）间，水线倒 换箱，光仪表耦合。
7、光缆端别与纤芯色谱
