半导体激光器
半导体激光工作原理
半导体激光工作原理
半导体激光器是利用电子从低能级跃迁到高能级时所产生的光，由于高能级的电子数比低能级的多得多，因此光在自由电子激光中辐射的能量是很大的。
半导体激光器主要由激光器、增益介质和泵浦光源组成。
半导体激光器的增益介质主要有三种：有源区、波导、吸收腔。
其中以有源区为主要部分，其形状和材料各不相同。
激光器有源区是由金属原子构成的半导体，它是激光系统中唯一能把光能转变成机械能和化学能的部分，也是影响激光特性的重要因素之一。
有源区还起着将泵浦光源发射出来的光（指激光器内部发射出来的光）与增益介质中传输过来的光（指增益介质发射出来的光）相互耦合、吸收和转换，再由有源区发射出来的光辐射出激光器内部。
由于有源区在整个半导体激光器中起着非常重要作用，因此在选择激光器有源区时必须考虑有源区和有源区内材料的成分、尺寸和形状，使它们相互匹配，这样才能达到最佳性能。
增益介质又叫受激辐射层或吸收层。
—— 1 —1 —。
半导体激光器 原理
半导体激光器原理
半导体激光器是一种基于半导体材料的激光发射装置。
它通过电流注入半导体材料中的活性层，使其产生载流子（电子和空穴）重组的过程中释放出光子。
以下是半导体激光器的基本原理：
1. P-N结构：半导体激光器通常采用P-N结构，其中P区域富含正电荷，N区域富含负电荷。
2. 电流注入：当电流从P区域注入到N区域时，电子和空穴
会在活性层中重组，形成激子（激发态）。
3. 激子衰减：激子会因为与晶格的相互作用而损失能量，进而衰减为基态激子。
4. 辐射复合：基态激子最终与活性层中的空穴重新结合，释放出光子。
这个过程称为辐射复合。
5. 光放大：光子通过多次反射在激光腔中来回传播，与活性层中的激子相互作用，不断放大。
6. 反射镜：激光腔两端分别放置高反射镜和透明窗口，高反射镜可以增加内部光子的反射使其在腔内传播，透明窗口允许激光通过。
7. 激光输出：当达到一定放大程度时，激光在透明窗口处逃逸，形成激光输出。
通过控制电流注入和激光腔的结构设计，可以调节半导体激光器的发射波长、功率等参数，以满足不同应用领域的要求。
半导体激光器 材料
半导体激光器材料
半导体激光器，也被称为激光二极管，是一种使用半导体材料作为工作物质的激光器。
由于物质结构上的差异，不同种类的半导体激光器产生激光的具体过程会有所不同。
在制作半导体激光器时，需要使用满足一定要求的半导体材料。
这些要求包括：
1. 直接带隙：只有具有直接带隙的材料，在电子-空穴复合产生光子时，才无需声子参加，从而有较高的发光效率。
2. 晶格匹配：作用层和限制层的晶格需要匹配，以确保激光器的性能。
3. 晶体完整性：要求晶体完整，位错密度、有害杂质浓度应尽量小。
常用的半导体激光器工作物质包括砷化镓（GaAs）、硫化镉（CdS）、磷化铟(InP)、硫化锌(ZnS)等。
激励方式有电注入、电子束激励和光泵浦三种形式。
此外，半导体材料是一类具有半导体性能的电子材料，其导电能力介于导体与绝缘体之间，电阻率约在1mΩ·cm～1GΩ·cm范围内。
按照化学组成、
结构和性能的不同，半导体材料可以分为元素半导体、无机化合物半导体、有机化合物半导体和非晶态与液态半导体等。
总的来说，对于半导体激光器的应用和发展，其材料的选择和处理是非常重要的。
半导体激光器特点
半导体激光器特点
半导体激光器（Also known as semiconductor laser）是一种基于半导体材料工作的激光器。
它具有以下特点：
1. 小型化：半导体激光器的体积小，重量轻，可以方便地集成在各种设备中，如光纤通信、激光打印机、激光读写光驱等。
2. 高效率：半导体激光器的电-光转换效率高，能将输入的电能高效地转化为光能，相对于其他类型的激光器有更低的功耗和更高的功率输出。
3. 长寿命：半导体激光器具有较长的工作寿命，能够持续稳定地工作数千小时甚至更长时间。
4. 快速响应：半导体激光器的开关速度较快，可以在纳秒级别进行调制和调制解调，适用于高速光通信和光存储等领域。
5. 容易调谐：半导体激光器具有较宽的工作波长范围，通过改变电流、温度和施加外界的光学调制，可以实现对激光波长的调谐。
6. 相干性：半导体激光器的输出是相干光，光束质量高，光束模式稳定，光学特性优异。
7. 低成本：由于半导体激光器制造工艺成熟，成本较低，容易大规模生产，因此价格相对较低。
总的来说，半导体激光器的小型化、高效率、长寿命和容易调谐等特点，使其成为广泛应用于通信、医疗、材料加工、生物科学等领域的重要激光器。
半导体激光器发光原理及工作原理
半导体激光器发光原理及工作原理半导体激光器是一种利用半导体材料产生激光的器件，广泛应用于通信、医疗、材料加工等领域。
本文将介绍半导体激光器的发光原理和工作原理。
一、半导体激光器的发光原理1.1 激发态电子跃迁：半导体激光器的发光原理是利用半导体材料中的电子和空穴的复合辐射产生激光。
当电子和空穴在PN结区域复合时，会发生能级跃迁，释放出光子。
1.2 光放大过程：在半导体材料中，光子会被吸收并激发更多的电子跃迁，形成光放大过程。
这种过程会导致光子数目的指数增长，最终形成激光。
1.3 反射反馈：半导体激光器内部通常设置有反射镜，用于反射激光，使其在器件内部多次反射，增强激光的光程和功率，最终形成高亮度的激光输出。
二、半导体激光器的工作原理2.1 电流注入：半导体激光器的工作需要通过电流注入来激发电子和空穴的复合。
电流通过PN结区域，形成电子和空穴的复合辐射。
2.2 光放大：在电流注入的情况下，光子会被吸收并激发更多的电子跃迁，形成光放大过程。
这会导致激光的产生和输出。
2.3 温度控制：半导体激光器的工作过程中会产生热量，需要进行有效的温度控制，以确保器件的稳定性和寿命。
通常会采用温控器等设备进行温度管理。
三、半导体激光器的特点3.1 尺寸小：半导体激光器采用微型化设计，尺寸小巧，适合集成在各种设备中。
3.2 高效率：半导体激光器具有高效的能量转换率，能够将电能转换为光能，功耗低。
3.3 快速调制：半导体激光器响应速度快，能够实现快速调制和调节，适用于高速通信和数据传输领域。
四、半导体激光器的应用领域4.1 通信：半导体激光器广泛应用于光通信系统中，用于光纤通信和无线通信的光源。
4.2 医疗：半导体激光器在医疗领域中用于激光手术、激光治疗等，具有精准、无创的特点。
4.3 材料加工：半导体激光器可用于材料切割、打标、焊接等加工领域，具有高精度和高效率的优势。
五、半导体激光器的发展趋势5.1 高功率：未来半导体激光器将朝着高功率、高亮度的方向发展，以满足更多领域的需求。

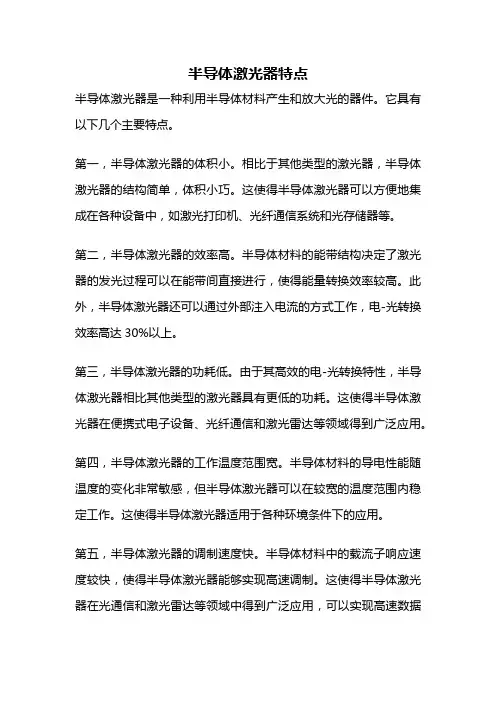

半导体激光器特点
半导体激光器特点半导体激光器是一种利用半导体材料产生和放大光的器件。
它具有以下几个主要特点。
第一，半导体激光器的体积小。
相比于其他类型的激光器，半导体激光器的结构简单，体积小巧。
这使得半导体激光器可以方便地集成在各种设备中，如激光打印机、光纤通信系统和光存储器等。
第二，半导体激光器的效率高。
半导体材料的能带结构决定了激光器的发光过程可以在能带间直接进行，使得能量转换效率较高。
此外，半导体激光器还可以通过外部注入电流的方式工作，电-光转换效率高达30%以上。
第三，半导体激光器的功耗低。
由于其高效的电-光转换特性，半导体激光器相比其他类型的激光器具有更低的功耗。
这使得半导体激光器在便携式电子设备、光纤通信和激光雷达等领域得到广泛应用。
第四，半导体激光器的工作温度范围宽。
半导体材料的导电性能随温度的变化非常敏感，但半导体激光器可以在较宽的温度范围内稳定工作。
这使得半导体激光器适用于各种环境条件下的应用。
第五，半导体激光器的调制速度快。
半导体材料中的载流子响应速度较快，使得半导体激光器能够实现高速调制。
这使得半导体激光器在光通信和激光雷达等领域中得到广泛应用，可以实现高速数据传输和高精度测距。
第六，半导体激光器的波长范围广。
通过选择不同的半导体材料和器件结构，可以实现不同波长的激光输出。
目前，半导体激光器的波长范围从红外到紫外都有覆盖，可以满足不同应用的需求。
半导体激光器具有体积小、效率高、功耗低、工作温度范围宽、调制速度快和波长范围广等特点。
这些特点使得半导体激光器在各种领域得到广泛应用，推动了光电子技术的发展。
随着技术的不断进步，半导体激光器将继续发挥重要作用，为人们的生活和工作带来更多便利和创新。
半导体光纤激光器结构
半导体光纤激光器结构
半导体光纤激光器是一种将半导体激光器与光纤技术相结合的新型激光器。
它具有体积小、功率高、效率高、光束质量好等优点,在通信、工业加工、医疗和军事等领域有着广阔的应用前景。
1. 基本结构
半导体光纤激光器由半导体增益芯片、光纤增益介质和泵浦光源三部分组成。
其中,半导体增益芯片通常采用量子阱结构,可以实现高效率的光电转换;光纤增益介质通常采用掺有稀土离子(如Er3+、Yb3+等)的双包层光纤,用于提供增益;泵浦光源则负责为光纤增益介质提供泵浦能量。
2. 工作原理
半导体激光器产生的激光被耦合进入光纤增益介质,激发其中的稀土离子到高能态。
当稀土离子受到足够的泵浦能量时,就会发生受激辐射,产生与光纤共模相匹配的激光输出。
通过对半导体激光器、光纤结构和泵浦光源的优化设计,可以实现高功率、窄线宽、高光束质量的激光输出。
3. 关键技术
半导体光纤激光器的关键技术包括:高性能半导体增益芯片、高增益光纤材料、高效率光耦合技术、热管理技术等。
其中,光耦合技术对于实现高效率的激光输出至关重要,通常采用夹芯球面透镜或晶圆级封装等方式来提高耦合效率。
半导体光纤激光器凭借其独特的结构优势,在许多领域展现出广阔的应用前景,是未来激光技术的一个重要发展方向。
半导体激光器的原理
半导体激光器的原理
半导体激光器是一种基于半导体材料的激光发射器件，它利用半导体材料的特殊性质，通过有源区的电子与空穴复合放出能量，并通过反馈机制实现激光放大，最终产生高度定向、单色、高亮度的激光光束。
半导体激光器具有体积小、功耗低、效率高、寿命长等优点，广泛应用于通信、医疗、激光显示、光存储等领域。
1.载流子注入：半导体材料中，通过向有源区施加正向电流，将电子从N型区注入到P型区，同时也将空穴从P型区注入到N型区。
这样，在P-N结附近的区域形成了一个载流子密度梯度，使电子和空穴在这个区域中保持对流运动。
2.电流与光的转换：在载流子注入过程中，由于电子和空穴在有源区发生复合，使得已被注入的能量以光子的形式释放出来。
这个释放过程是一个自发辐射过程，即电子和空穴转变为更低能级的状态，并以光子的形式释放出能量。
3.光放大：通过在有源区搭建一个光学谐振腔，即在有源区两端分别加上高反射率和低反射率的镜片，可以实现光的反复放大。
光子在谐振腔内来回反射，与有源区的载流子发生相互作用，使得激光得以不断放大。
4.光反馈：为了增强激光放大效果，通常还需要在谐振腔之外加入一个光学元件，如光纤光栅或光栅耦合镜，用于反馈一部分放大的光。
这种反馈机制可以抑制非激光模式的增长，只放大所需的激光模式，从而增加光的一致性和亮度。
总结起来，半导体激光器的原理可以概括为：通过正向电流使电子和空穴注入有源区，在注入的过程中电子和空穴发生复合，释放能量以光子
的形式；通过谐振腔和光反馈机制，实现激光的放大和增强。
这样，半导体激光器就能产生高亮度、高单色性和高定向性的激光束，具有广泛的应用前景。
半导体激光器工作原理和基本结构
半导体激光器与固体激光器旳比较
半导体激光器和固体激光器都是以固体激光材料作为工作物质旳激光器 ； 半导体激光器是电鼓励，直接把电能转化为光能，转换效率高达50%以上。固体激光器是光
鼓励，激活粒子需要吸收光能，然后产生受激振荡；半导体泵浦转化效率一般在15%左右， 灯泵浦鼓励一般在4%左右。 半导体激光器旳主要特点是:体积小、重量轻；功率转换效率高；能够经过变化温度、掺杂量、 磁场、压力等实现调谐；其缺陷是激光旳发散角较大，单色性较差，输出功率亦较小。目前 新型旳半导体激光器已经能够到达较大旳输出功率，而为了得到更大旳输出功率，一般能够 将许多单个半导体激光器组合在一起形成半导体激光器列阵，即在同一片已做好旳P一N结旳 基片上，用光刻腐蚀措施提成好几种单个器件，或将许多单个激光器排列成一定形状，然后 将它们并联或串联起来。目前已经有100WQCW线阵和s000WQCW叠阵(波长780~815五m)旳 产品上市。 固体激光器可作大能量和高功率相干光源。红宝石脉冲固体激光器旳输出能量可达千焦耳级。 经调Q和多级放大旳钕玻璃激光系统旳最高脉冲功率达10瓦。钇铝石榴石连续激光器旳输出 功率达百瓦级，多级串接可达千瓦。固体激光器利用Q开关技术(电光调制)， 固体激光器能 够得到纳秒至百纳秒级旳短脉冲，采用锁模技术可得到皮秒至百皮秒量级旳超短脉冲。因为 工作物质旳光学不均匀性等原因，一般固体激光器旳输出为多模。若选用光学均匀性好旳工 作物质和采用精心设计谐振腔等技术措施，可得到光束发散角接近衍射极限旳基横模(TEM00) 激光，还可取得单纵模激光。
半导体激光器旳应用
• 在医疗和生命科学研究方面应用：
1. 激光手术治疗。半导体激光已经用于软组织切除， 组织接合、凝固和气化。一般外科、整形外科、皮肤 科、泌尿科、妇产科等； 2. 激光动力学治疗。将对肿瘤有亲合性旳光敏物质有 选择旳汇集于癌组织内，经过半导体激光照射使癌组 织产生活性氧，旨在使其坏死而对健康组织毫无损害； 3. 生命科学研究。使用半导体激光旳“光镊”，能够 捕获活细胞或染色体并移至任意位置，已经用于增进 细胞合成、细胞相互作用等研究。
半导体激光器原理
半导体激光器原理
半导体激光器是利用半导体材料的特性产生激光束的一种器件。
它的工作原理基于半导体材料中电子能级的跃迁。
在激光器中，通常使用的半导体材料是由两种不同掺杂类型的半导体材料构成的PN结。
当外加电压施加在PN结上时，电
子从N区域流向P区域，而空穴则从P区域流向N区域。
当
电子和空穴在PN结的交界处重新结合时，会释放出能量。
这
能量释放的过程就是激光产生的基础。
在半导体材料中，能带结构可以分为价带和导带。
当材料处于基态时，电子填充在价带中，但是通过提供适当的能量，电子可以跃迁到导带中。
这个过程被称为光激发或电子激发。
在半导体激光器中，通过施加电压，使准确能量的电子跃迁至导带。
这个过程被称为激子的形成。
当电子从激子态跃迁回到基态时，会释放出光子。
这些光子经过多次反射和放大（通过增强光程），形成了强大的激光束。
为了增强激光的一致性和方向性，半导体激光器通常使用谐振腔。
谐振腔由两个反射镜构成，使得光以特定波长的形式在激光器内部反射。
其中一个反射镜是高反射镜，具有非常高的反射率，而另一个镜子是半透射镜，只有一小部分光能透过。
通过调节激光器的驱动电流和温度等参数，可以控制激光的频率和输出功率。
半导体激光器可以广泛应用于通信、医疗、制造和科学研究等领域。
半导体激光器实验报告
一、实验目的1. 熟悉半导体激光器的基本结构和工作原理。
2. 掌握半导体激光器的电学特性、光学特性及其调节方法。
3. 通过实验了解半导体激光器在光电子技术方面的应用。
4. 学习使用WGD6光学多道分析器等实验仪器。
二、实验原理半导体激光器是一种基于半导体的电致发光效应的激光器。
当电流通过p型和n型半导体材料形成的pn结时，电子和空穴在pn结的活性区内复合，释放出能量，产生光子。
这些光子在谐振腔中多次反射和放大，最终形成具有特定波长、相位和方向性的激光输出。
半导体激光器的主要结构包括：半导体材料、pn结、谐振腔、光学元件等。
其中，半导体材料是激光器的核心部分，决定了激光器的波长、功率和效率。
pn结是半导体激光器的能量源，谐振腔是激光器的放大器，光学元件则用于调节激光器的光路。
三、实验仪器与材料1. 半导体激光器及可调电源2. WGD6型光学多道分析器3. 可旋转偏振片4. 旋转台5. 多功能光学升降台6. 光功率指示仪四、实验步骤1. 连接仪器：将半导体激光器、可调电源、WGD6型光学多道分析器、可旋转偏振片、旋转台、多功能光学升降台和光功率指示仪连接好。
2. 调节激光器：调整可调电源，使激光器工作在阈值电流附近。
观察激光器输出光斑，调整激光器的光路，使光斑最小化。
3. 测量电学特性：记录激光器在不同电流下的输出功率，分析激光器的电学特性。
4. 测量光学特性：使用WGD6型光学多道分析器测量激光器的光谱特性，分析激光器的光学特性。
5. 调节光路：通过旋转偏振片和旋转台，观察激光器的输出光斑，调整光路，使光斑最小化。
6. 观察应用：观察激光器在光电子技术方面的应用，如光纤通信、激光雷达等。
五、实验结果与分析1. 电学特性：实验结果显示，随着电流的增加，激光器的输出功率逐渐增加，但在阈值电流附近，输出功率增加速率最快。
这表明半导体激光器具有饱和特性。
2. 光学特性：实验结果显示，激光器的光谱线为单色线，且光斑最小化。
半导体激光器
导带组成，如图(5-24)。
图(5-24) 本征半导体的能带
图(5-23) 固体的能带
同质结和异质结半导体激光器
• 同质结砷化镓(GaAs)激光器的特性
伏安特性: 与二极管相同，也具有单向导电性，如图(5－29)所示。 阈值电流密度: 影响阈值的因素很多 方向性: 图(5-30)给出了半导体激光束的空间分布示意图。
半导体的能带和产生受激辐射的条件
在一个具有N个粒子相互作用的晶体中， 纯净(本征)半导体材料，如单晶硅、 每一个能级会分裂成为N个能级， 锗等，在绝对温度为零的理想 因此这彼此十分接近的N个能级好 状态下，能带由一个充满电子 象形成一个连续的带，称之为能带， 的价带和一个完全没有电子的 见图(5-23)。
p( E ) 1 exp(
1 E Ef kT
式中，k为波兹
)
曼常数，T为热
力 学 温 度 。 Ef 称为费米能级， 用来描述半导体
中各能级被电子
占据的状态。
PN结的特性
当P型半导体和N型半导体结合后，在它们之间就出 现了电子和空穴的浓度差别，电子和空穴都要从 浓度高的地方向浓度底的地方扩散，扩散的结果 破坏了原来P区和N区的电中性，P区失去空穴留下 带负电的杂质离子，N区失去电子留下带正电的杂 质离子，由于物质结构的原因，它们不能任意移 动，形成一个很薄的空间电荷区，称为PN结。其 电场的方向由N指向P，称为内电场。该电场的方 向与多数载流子（P区的空穴和N区的电子）扩散 的方向相反，因而它对多数载流子的扩散有阻挡 作用，称为势垒。
在光纤通讯与光纤传感技术中，激光器方向 性的好坏影响到它与光纤耦合的效率。单模 光纤芯径小，数值孔于半导体的导带，价带都有一定的宽 度，所以复合发光的光子有较宽的能 量范围，因而产导体激光器的发射光 谱比固体激光器和气体激光器要宽。 半导体激光器的光谱随激励电流 而变化，当激励电流低于域值电流时， 发出的光是荧光。这时的光谱很宽， 其宽度常达百分之几微米。如图 (a) 所示。当电流增大到阈值时，发出的 光谱突然变窄，谱线中心强度急剧增 加。这表明出现了 激光。其光谱
半导体激光器分类
半导体激光器分类
半导体激光器是一种利用半导体材料发射激光光束的器件。
它是一种比较常见且应用广泛的激光器。
根据其工作原理和结构特点，可以将半导体激光器分类为激光二极管和垂直腔面发射激光器(VCSL)两大类。
激光二极管是一种利用半导体材料的PN结发射激光的器件。
它是一种比较简单、便宜且易于集成的激光器。
在激光二极管中，当电流通过PN结时，激发了电子和空穴的复合效应，产生了光子，从而形成了激光光束。
激光二极管广泛应用于光通信、激光打印、激光雷达等领域。
垂直腔面发射激光器(VCSL)是一种利用垂直共振腔结构发射激光的器件。
与激光二极管相比，VCSL具有更高的功率和更好的光束质量。
VCSL在光通信、光传感器、光存储等领域有着广泛的应用。
除了激光二极管和VCSL之外，还有一些其他类型的半导体激光器，如量子阱激光器、外腔激光器等。
这些激光器在不同的应用领域具有各自独特的优势和特点。
总的来说，半导体激光器作为一种重要的光电器件，在现代科学技术和工业生产中发挥着重要作用。
随着科技的不断进步和发展，相信半导体激光器在更多领域将会有更广泛的应用和更深入的研究。
半导体激光器 解理面
半导体激光器解理面一、激光器基本原理激光器是一种产生高纯度、高亮度、高单色性、高相干性的光源。
它的基本原理是通过激发介质中的原子或分子，使其处于激发态，然后通过受激辐射的过程，产生具有相同频率、相同相位、相干性很高的光子。
半导体激光器是一种利用半导体材料作为激光介质的激光器。
二、半导体激光器的结构半导体激光器通常由n型和p型半导体材料构成的pn结构组成。
在这种结构中，n 型半导体的载流子浓度远大于p型半导体，形成了一个正向偏压的结。
当正向电流通过pn结时，电子从n区向p区扩散，空穴从p区向n区扩散。
当电子和空穴在pn结内复合时，会发射出光子，形成激光器的输出光。
三、解理面对激光器性能的影响解理面是指半导体激光器芯片的表面，通过对解理面的处理可以影响激光器的性能。
解理面的处理通常包括切割和抛光两个步骤。
1. 切割切割是指将半导体激光器芯片切割成小块的过程。
切割的目的是将一个大的芯片分割成多个小的芯片，以便进行后续的加工和封装。
切割的质量对激光器的性能有很大的影响，切割面的平整度和表面质量会直接影响激光器的输出功率和光束质量。
2. 抛光抛光是指对切割后的芯片进行表面处理，使其表面更加平整光滑。
抛光的目的是去除切割产生的毛刺和划痕，提高解理面的质量。
抛光的质量对激光器的性能也有很大的影响，解理面的平整度和表面质量会影响激光器的发光效率和光束质量。
四、解理面处理的方法解理面的处理方法有多种，常见的包括机械抛光、化学机械抛光和离子束刻蚀等。
1. 机械抛光机械抛光是通过机械的方法对解理面进行研磨和抛光，以去除表面的毛刺和划痕。
机械抛光的优点是工艺简单、成本低廉，但是抛光的质量受到机械设备和操作技术的限制。
2. 化学机械抛光化学机械抛光是通过化学和机械的方法对解理面进行处理。
首先使用化学溶液溶解解理面上的杂质和毛刺，然后通过机械摩擦去除溶解后的杂质。
化学机械抛光的优点是可以得到非常平整的解理面，但是工艺复杂，成本较高。
半导体激光器的原理及其应用
半导体激光器的原理及其应用半导体激光器（Semiconductor Laser）是一种利用半导体材料产生激光的器件。
它与其他激光器相比具有体积小、功耗低、效率高、寿命长、可靠性好等优点，因此被广泛应用于通信、信息存储、医学、材料加工等领域。
半导体激光器的原理主要基于固体电子与固体电子、固体电子与固体空穴之间的复合辐射。
具体来说，半导体材料中由于电子处于价带，固体材料中充满着空穴。
当外部电压作用下，电子从价带跃迁到导带，形成“感受区”，空穴也从导带跃迁到价带，形成“底区”。
这样，电子和空穴在感受区和底区之间弛豫辐射产生光子，即激光。
具体而言，半导体激光器主要包括激活区、支撑区和掺杂层。
激活区是半导体材料与外界能量交互的主要区域，能量传输和辐射发生在这里。
支撑区主要负责提供电子与空穴之间的复合激发和维持激活区的稳定。
掺杂层通过在材料中引入掺杂剂，使半导体材料具有n型或p型导电性。
半导体激光器主要有两种类型：直接泵浦型和间接泵浦型。
直接泵浦型激光器通过直接通过电流注入来激励半导体材料，实现电子与空穴之间的复合辐射。
间接泵浦型激光器则是通过激光二极管或其他激光器来激发半导体材料。
半导体激光器具有广泛的应用。
其中最主要的应用是在光通信领域。
由于半导体激光器的小尺寸、低功耗和高效率，使其成为光纤通信中主要的发光源。
半导体激光器作为激光器二极管的核心元器件，可以发出具有高同步速率、高频带宽的调制光信号，用于光纤通信中的调制、放大和解调等。
此外，在激光打印机、激光显示器和激光扫描仪等光学设备中，半导体激光器也起到了至关重要的作用。
除了通信领域，半导体激光器还在其他领域得到了广泛应用。
在医学领域，半导体激光器用于激光手术、医学成像和激光诊断等。
在材料加工领域，半导体激光器用于激光切割、激光钻孔和激光焊接等。
在信息存储领域，半导体激光器用于光盘读取、光盘写入和数据存储等。
总之，半导体激光器凭借其小尺寸、低功耗、高效率等优点，在光通信、医学、材料加工和信息存储等领域得到了广泛应用。
半导体激光器类型
半导体激光器有多种类型，具体包括：
1. 电注入式半导体激光器：通常由砷化镓、硫化镉、磷化铟、硫化锌等材料制成，沿正向偏压注入电流进行激励，在结平面区域产生受激发射。
2. 光泵式半导体激光器：通常用N型或P型半导体单晶（如GaAS、InAs、InSb等）做工作物质，以其他激光器发出的激光作光泵激励。
3. 高能电子束激励式半导体激光器：通常也是用N型或者P型半导体单晶（如PbS、CdS、ZhO等）做工作物质，通过由外部注入高能电子束进行激励。
此外，半导体激光器还可分为垂直腔面发射激光器（VCSEL）、法布里-珀罗激光器（FP）、分布式反馈激光器（DFB）、电吸收调制激光器（EML）等。
不同类型的激光器在性能和成本等方面存在差异，光模块可根据具体规格要求选择不同的芯片方案。
半导体激光器的原理及应用
半导体激光器的原理及应用半导体激光器的原理半导体激光器是由半导体材料制成的激光器，其工作原理基于半导体材料的特性。
半导体材料具有直接带隙结构，当施加电流或光照时，可以发射具有高能量、单色性、相干性的光。
半导体激光器的原理主要包括以下几个方面：1.泵浦：半导体激光器通过将电流注入材料内部来进行泵浦。
载流子在半导体材料中定向流动，具有高能量的载流子可以激发其他材料的原子发射光子。
2.电子-空穴复合：在半导体材料中，由于施加电流或光照，会产生自由电子和空穴。
这些载流子会经过一系列的过程，与其他载流子相遇并发生复合，发射出能量相对较高的光子。
3.反向偏置：半导体激光器工作时，需要将其极性设置为反向偏置，即正极高于负极。
反向偏置可以形成激发载流子所需的电场，并改变带隙结构，使得激发载流子的能量较低，从而促进光子的发射。
4.光反射：在半导体材料的两侧，通常会添加高反射率的反射镜。
这样一来，激发的光子会来回多次穿过半导体材料，增强光子的能量，最终形成激光。
半导体激光器的应用由于半导体激光器具有小型化、高效能、低成本等优点，因此在许多领域都有广泛的应用。
通信领域半导体激光器在通信领域中起到了至关重要的作用。
光纤通信系统中，激光器作为光源，主要用于发送和接收信号。
半导体激光器的小型化和高效能使得光纤通信系统能够实现高速传输和远距离传输。
医疗领域在医疗领域，半导体激光器被广泛应用于激光手术、激光治疗和医学成像等方面。
例如，激光手术使用的三极管激光器可以精确控制激光的功率和焦点大小，从而实现高精度手术操作。
另外，激光治疗可以用于皮肤治疗、眼科治疗和癌症治疗等。
而在医学成像方面，激光器常用于光学相干断层扫描（OCT）和激光共聚焦显微镜（CLSM）等设备中，提供高分辨率的图像。
工业应用在工业应用中，半导体激光器被广泛用于激光切割、激光打标和激光焊接等过程。
半导体激光器的高能量和高效能使得它可以快速切割和打标各种材料，如金属、塑料和纸张等。
半导体激光器的工作原理
半导体激光器的工作原理
半导体激光器是一种利用半导体材料（如氮化镓、砷化镓、磷化铟等）产生和放大激光束的装置。
其工作原理基于半导体材料的特殊能带结构和注入电流。
在半导体材料中，晶体中的电子分布在能带中，包括导带和价带。
当半导体处于低温和无外界激发的情况下，大部分电子都集中在价带中，导带很少有电子存在。
而当半导体材料受到能量激励时，如注入电流或光脉冲，部分电子会被激发到导带中，形成载流子。
在半导体激光器中，通过正向偏置电流或注入电流将电子注入到半导体材料中。
半导体材料通常是一个p-n结构，即一个额
外掺杂有三价杂质的p区域和一个掺杂有五价杂质的n区域。
在p区域，电子从价带中被激发到导带中，在n区域，由于杂质的特殊电子构造，电子从导带重新返回到价带中。
在此过程中，载流子会与p-n结相互碰撞。
当足够的载流子被注入到半导体材料中时，会引起载流子的继续扩散和碰撞，使得载流子密度逐渐增加。
在p-n结的边界处，由于载流子和空穴的结合，会形成一个高浓度的激发载流子区域，称为激发区。
激发区内的载流子在经过碰撞和淬灭过程后会释放出光子。
当激发载流子在发射区域中被激活时，它们会引发更多的载流子激发，从而导致光子的逐渐增加。
这种过程称为光放大。
在激发区的两端，反射镜用于将激光束保持在器件内部。
当光辐
射到反射镜时，一部分光被反射回激发区，进一步增强激光强度。
这样，通过正向注入电流和反射镜的辅助下，半导体激光器可以实现光子的连续放大，最终产生一束强度相对集中、单色性好的激光束。
