高中物理-交变电流单元测试题及答案
高二物理第五章交变电流复习测试题
单元质量评估(二)第五章(90分钟100分)一、选择题(本大题共10小题,每小题6分,共60分。
每小题至少一个答案正确)1.下列四幅图是交流电的图像,其中能正确反映我国居民日常生活所用交流电的是()2.(多选)矩形线框在匀强磁场内匀速转动的过程中,线框输出的交流电电压随时间变化的图像如图所示,下列说法中正确的是()A.交流电电压的有效值为36VB.交流电电压的最大值为36V,频率为0.25HzC.2s末线框平面垂直于磁场,通过线框的磁通量最大D.1s末线框平面垂直于磁场,通过线框的磁通量变化最快3.如图所示,处在匀强磁场中的矩形线圈abcd,以恒定的角速度绕ab边转动,磁场方向平行于纸面并与ab垂直。
在t=0时刻,线圈平面与纸面重合,线圈的cd边离开纸面向外运动。
若规定a→b→c→d→a方向的感应电流为正方向,则能反映线圈感应电流I随时间t变化的图线是()4.(多选)(2013·武汉高二检测)图甲、图乙分别为两种电压的波形,其中图甲所示的电压按正弦规律变化,图乙所示的电压是正弦函数的一部分。
下列说法正确的是()A.图甲、图乙均表示交流电B.图甲所示电压的瞬时值表达式为u=20sin100πt(V)C.图乙所示电压的有效值为20VD.图乙所示电压的有效值为10V5.如图所示,线圈的自感系数L和电容器的电容C都很小,此电路的重要作用是()A.阻高频通低频,输出低频和直流B.阻低频通高频,输出高频电流C.阻交流通直流,输出直流D.阻直流通交流,输出交流6.(2013·烟台高二检测)如图所示,一理想变压器原线圈的匝数n1=1 100匝,副线圈的匝数n 2=220匝,交流电源的电压u=220sin(100πt)V,R为负载电阻,电压表、电流表均为理想电表,则下列说法中正确的是()A.交流电的频率为100HzB.电压表的示数为44VC.电流表A1的示数大于电流表A2的示数D.变压器的输入功率大于输出功率7.(2013·四川高考)用220V的正弦交流电通过理想变压器对一负载供电,变压器输出电压是110V,通过负载的电流图像如图所示,则()A.变压器输入功率约为3.9WB.输出电压的最大值是110VC.变压器原、副线圈匝数比是1∶2D.负载电流的函数表达式i=0.05sin(100πt+)A8.(多选)(2013·深圳高二检测)如图所示,有一矩形线圈的面积为S,匝数为N,绕OO′轴在磁感应强度为B的匀强磁场中以角速度ω匀速转动。

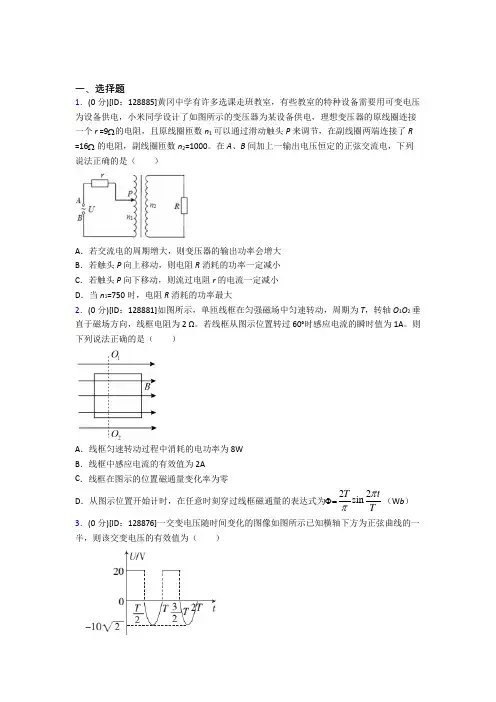

大连市高中物理选修二第三章《交变电流》检测题(答案解析)
一、选择题1.(0分)[ID:128885]黄冈中学有许多选课走班教室,有些教室的特种设备需要用可变电压为设备供电,小米同学设计了如图所示的变压器为某设备供电,理想变压器的原线圈连接一个r =9Ω的电阻,且原线圈匝数n1可以通过滑动触头P来调节,在副线圈两端连接了R =16Ω的电阻,副线圈匝数n2=1000。
在A、B间加上一输出电压恒定的正弦交流电,下列说法正确的是()A.若交流电的周期增大,则变压器的输出功率会增大B.若触头P向上移动,则电阻R消耗的功率一定减小C.若触头P向下移动,则流过电阻r的电流一定减小D.当n1=750时,电阻R消耗的功率最大2.(0分)[ID:128881]如图所示,单匝线框在匀强磁场中匀速转动,周期为T,转轴O1O2垂直于磁场方向,线框电阻为2 Ω。
若线框从图示位置转过 60°时感应电流的瞬时值为 1A。
则下列说法正确的是()A.线框匀速转动过程中消耗的电功率为 8WB.线框中感应电流的有效值为 2AC.线框在图示的位置磁通量变化率为零D.从图示位置开始计时,在任意时刻穿过线框磁通量的表达式为Φ=22sinT tTππ(W b)3.(0分)[ID:128876]一交变电压随时间变化的图像如图所示已知横轴下方为正弦曲线的一半,则该交变电压的有效值为()A.510V B.210V C.10V D.102V4.(0分)[ID:128868]据美国气候预测中心发布的数据表明:2020年拉尼娜现象已经形成,2020年冬天或出现极寒天气。
假如出现低温雨雪冰冻天气,我国北方的高压输电线路也会因结冰而损毁。
为消除200k V高压输电线上的冰凌,有人设计了利用电流热效应除冰的方法,当输送功率和输电线电阻一定时,线上损耗的热功率增大为原来的16倍,输电电压应变为()A.800kV B.400kV C.100kV D.50kV5.(0分)[ID:128852]图甲是某燃气灶点火装置的原理图。
第三章 交变电流 (能力提升)高二物理单元测试定心卷(新教材人教版选择性必修第二册)(解析版)
C. 输电效率为60%D. 输电导线的电阻为86.4 Ω
【正确答案】C
【详细解析】
A、输送电流为: ,故A错误;
B、安装在输电线路起点和终点 电能表一昼夜读数相差4800kWh,则损耗的功率: ,用户得到的功率是:500kW-200kW=300kW,故B错误;
A. 电流表的示数为4.0A
B. 电压表的示数为155.6V
C. 副线圈中交流电的频率为50Hz
D. 穿过原、副线圈磁通量的变化率之比为2∶1
【正确答案】C
【详细解析】AB.理想变压器的原线圈接入正弦交流电,由u-t图像读其最大值为 ,可知有效值为
根据理想变压器的电压比等于匝数比,可得副线圈两端的电压:
所以
则P向左移动时,原、副线圈的电流比不变,故C错误;
D.变压器的输出功率
P2=
P向左移动时,电阻变大,变压器的输出功率减小,故D错误。
故选A。
4.(2020·北京市门头沟区高三下学期一模)如图6所示,一理想变压器,其原、副线圈的匝数均可调节,原线圈两端接一正弦交流电。为了使变压器输入功率增大,可以
C. 变压器的输入功率为 D. 变压器的输出功率为11W
【正确答案】D
【详细解析】
A.根据电流的热效应,有
解得
根据
可得副线圈两端的电压为
A错误;
B.副线圈中电流为
根据
电流表示数为
B错误;
C.变压器的输入功率为
C错误;
D.变压器的输出功率为
D正确。
故选D。
7.(2020·山东省济南市上学期高三期末).理想变压器连接灯泡和滑动变阻器的电路如图所示,M、N端连接一个稳压交流电源,三个灯泡L1、L2和L3接入电路中发光,当滑动变阻器的滑片P向上移动时,下列说法正确的是( )
完整word版高二物理交变电流单元测试题及答案
高二物理交变电流单元测试题一、选择题(每道小题3分共39分)1、对于如下图的电流i随时间t作周期性变化的图象,以下说法中正确的选项是、电流大小变化,方向不变,是直流电、电流大小、方向都变化,是交流电C、电流最大值为,周期为、电流大小变化,方向不变,不是直流电,是交流电2、对于理想变压器来说,以下说法中不正确的选项是、变压器是利用互感现象制成的、变压器可以改变各种电源的额定功率C、变压器不仅能改变电压,还同时改变电流、变压器的初级电流随次级电流的增大而增大3、如下图,理想变压器原、副线圈的匝数比n1:n2=1:3,次级回路中联入三个均标有“36V,40W〞的灯泡,且均正常发光,那么,标有“36V、40W〞的灯泡AA、也正常发光B、将被烧毁C、比另三个灯暗D、无法确定4、面积为S的矩形线圈在磁感应强度为B的匀强磁场中,从中性面起以角速度ω匀速转动,在t时刻线圈磁通量的瞬时值为A、BSB、BScosωtC、BSsinωtD、BS/sinωt5、如下图,矩形线圈在匀强磁场中绕垂直磁感线的轴匀速转动,已知线圈在转动中产生的感应电动势最大值为E m(V),转动的角速度为ω(rad/s)。
假设线圈转到图示位置开始计时,那么以下四个式子中正确表达了该线圈上产生的电动势e随时间变化的函数式是A、e=E m sinωt(V)B、e=E m cosωt(V)C、e=E m sin(ωt+90°)(V)D、e=E m cos(ωt+90°)(V)6、两只阻值相等的电阻分别通以正弦交流电与方形交流电,它们电流的最大值相等,如下图,那么两只电阻的热功率之比是A、1:4B、1:2C、1: 2D、1:1第1页共6页7、交流电源电压u=20sin(100ωt)V,电路中电阻R=10Ω。
那么如右图电路中电流表和电压表的读数分别为A、,B、,20VC、2A,20VD、2A,8、如下图,理想变压器原线圈匝数为n1,两个副线圈匝数分别为n2和n3,且n1:n2:n3=4:2:1,输入电压U1=16V,R1=R2=10Ω,那么输入的电流I1大小是A、B、C、D、以上答案都不对9、在某交流电电路中,有一个正在工作的变压器,它的原线圈匝数n1600匝,电源电压为U1220V,原线圈串联一个的保险丝,副线圈n2120匝,为保证保险丝不被烧断,那么:〔〕A、负载功率不能超过44W;B、副线圈电流最大值不能超过1A;C、副线圈电流有效值不能超过1A;D、副线圈电流有效值不能超过.10、图是一个理想变压器,K为双向电键,P是滑动变阻器滑动触头,U1为加在原线圈两端电压,I1为原线圈上电流,那么A、保持U1及P的位置不变,K由a合向b时,I1将增大B、保持P的位置及U1不变,K由a向b时,R消耗的功率减小C、保持U1不变,K合在a处,使P上滑,I1将增大D、保持P的位置不变,K合在a处,假设U增大,I将减小1111、一矩形线圈在匀强磁场中匀速转动,产生交流电的图象如下图,由图可以知道:A、时刻线圈处于中性面位置B、时刻穿过线圈的磁通量为零C、该交流电流有效值为2AD、该交流电流频率为50Hz12、有一负载电阻R,当它接到30V直流的电流时,消耗的功率为P,现有一台理想变压器,它的输入电压u=300sinwt(V),假设把上述负载接到此变压器副线圈的两端,消耗的功率为P/2,那么变压器原副线圈的匝数比为:如下图的交流电路中,如果电源电动势的最大值不变,交流电的频率增大时,可以观察到三盏电灯亮度的变化情况是、L2、L3亮度都不变变暗,L2不变、L3变亮第2页共6页变暗、L2变亮、L3不变变亮、L2变暗、L3不变二、填空题(每题4分,共24分)14、一个电热器接到55V的直流电源上所产生的热功率刚好是接到某交流电源上产生的热功率的1/16,那么,这个交流电源的路端电压是________V;先后两次通过电热器的电流之比为________。
高中物理----交变电流专题训练(有答案)
t4 20 0.01-3 20.02 0.03 0.04i/Aab cdψO`ORB1.正弦式交变电流电动势的最大值ωNBSEm=2.正弦式交变电流电动势的表达式从线圈转至中性面开始计时tNBSeωωsin=从转至平行磁感线开始计时tNBSeωωcos=3.正弦式交变电流电动势的有效值:2mEE=平均值:tNE∆∆Φ=例1.如图表示一交变电流的电流随时间而变化的图象,此交变电流的有效值()A.5 2 AB.5AC.3.5 2 A D.3.5A例2.如图所示为一正弦交变电流通过一电子元件后的波形图,则下列说法正确的是()A.这也是一种交变电流B.电流的变化周期是0.02 sC.电流的变化周期是0.01 sD.电流通过100Ω的电阻时,1 s内产生热量为200 J例3.若6A直流电流通过电阻R时,t秒内产生的热量为Q,现让一正弦交变电流通过电阻R,若t秒内产生的热量也为Q/4,则该交变电流的最大值为()例4.如图表示两种电压的波形,其中图甲表示电压按正弦规律变化,下列说法正确的是()A.图甲表示交流电,图乙表示直流电B.两种电压的有效值都是311 VC.图甲所示电压的瞬时值表达式为u=220sin(100πt)D.以上说法都不对例5.如图,矩形线圈面积为s,匝数为N,线圈电阻为r,在磁感强度为B的匀强磁场中绕OO`轴以角速度ω匀速转动,外电路电阻为R求:⑴.写出线圈在转动中产生的电动势的最大值表达式;⑵.如果线圈从图示位置开始计时,写出电动势的瞬时表达式;⑶.当线圈由图示位置转过900的过程中,电阻R上所产生的热量;⑷.当线圈由图示位置转过600的过程中,通过电阻R的电荷量。
1.交流发电机在工作时电动势为e= E m sinωt ,若将发电机的转速提高一倍,同时将电枢所围面积减少一半,其它条件不变,则电动势为()A.e= E m sin(ωt/2) B.e= 2E m sin(ωt/2)C.e= E m sin2ωt D.e= E m/2 sin2ωt2.一电热器接在10v的电源(恒定,不计内阻)上,产生的热功率为P,把它改接到另一正弦交变电路中,要使产生的热功率为原来的一半,如果忽略电阻值随温度的变化,则该交变电流的电压的最大值为等于()A.5v B.14vC.7.1v D.10v3.将阻值为5Ω的电阻接到内阻不计的交流电源上,电源电动势随时间变化的规律如图所示。
新人教版高中物理选修二第三章《交变电流》检测题(含答案解析)
一、选择题1.(0分)[ID :128886]交流发电机的输出电压为U ,采用图示理想变压器输电,升压变压器原、副线圈匝数比为m ,降压变压器原、副线圈匝数之比为n ,输电导线电阻为r ,用户的工作电压为U 。
下列说法正确的是( )A .mn =1B .mn >1C .输电线上损失的功率为222(1)mn U m r - D .输电线上损失的功率为2U mr2.(0分)[ID :128882]如图所示,面积为S 的线圈均绕其对称轴或中心轴在匀强磁场B 中以角速度ω匀速转动,能产生正弦交变电动势sin e BS t ωω=的图是( )A .B .C .D .3.(0分)[ID :128869]某小型电站用两根单位长度内电阻为42.510/m -⨯Ω的电缆直接向10公里外的山区送电,已知其输出电功率是61.210⨯kW 。
现用200kV 电压输电,则下列说法正确的是( )A .输电线上输送的电流大小为4410⨯AB .输电线上由电阻造成的损失电压为30kVC .若改用500kV 电压输电,根据欧姆定律,输电电流变为原来的2.5倍D .若改用50kV 电压输电,则输电线上损失的功率为6810⨯kW4.(0分)[ID :128849]对于如图所示的电流i 随时间t 做周期性变化的图象,下列说法中正确的是( )A.电流大小变化,方向不变,是直流电B.电流大小、方向都变化,是交流电C.电流的周期是0.2s,最大值是0.2AD.电流做周期性变化,是交流电5.(0分)[ID:128846]如图所示,一个理想变压器原线圈的匝数为 50 匝,副线圈的匝数为100 匝,原线圈两端接在光滑的水平平行导轨上,导轨间距为 L=0.4m.导轨上垂直于导轨有一长度略大于导轨间距的导体棒,导轨与导体棒的电阻忽略不计,副线圈回路中电阻R =20Ω,图中交流电压表为理想电压表.导轨所在空间有垂直于导轨平面、磁感应强度大小为 1T 的匀强磁场.导体棒在水平外力的作用下运动,其速度随时间变化的关系式为:v =5sin10πt (m/s),则下列说法正确的是( )A.水平外力为恒力B.电压表的示数为52VC.R 的功率为 0.2WD.变压器铁芯中磁通量变化率的最大值为 0.04Wb/s6.(0分)[ID:128844]下列说法正确的是()A.导体做切割磁感线运动,导体内一定会产生感应电流B.电磁感应现象中,感应电流的磁场总是跟原来的磁场方向相反C.交流电设备上所标的电压和电流值都是交变电流的最大值D.穿过闭合线圈的磁通量发生变化,线圈中一定有感应电流7.(0分)[ID:128831]如图所示为演示交变电流产生的装置图,关于这个实验,正确的说法是()A.线圈经过图示位置时,电流方向发生改变B.图示位置为中性面,线圈中无感应电流C.图示位置ab边的感应电流方向为a bD.线圈平面与磁场方向平行时,磁通量变化率为零8.(0分)[ID:128827]电压互感器和电流互感器是利用变压器原理对高压电路或是高电流电路进行测量的工具,钳形电流表就是电流互感器的一种(如图),它可以在不改变被测电路结构的情况下直接测出电路电流,它的测量过程如图a 所示,此时正在测量一台正常工作电动机的电缆线的电流,其内部变压器可以视为理想变压器,内部结构如图a 右侧所示(电流表表盘上刻度值已经转换成被测电流值)。
2021-2022学年高中物理-交变电流-单元试卷A卷
2021-2022学年高中物理-交变电流-单元试卷A卷姓名:________ 班级:________ 成绩:________一、单选题 (共9题;共18分)1. (2分) (2019高二下·南靖期中) 如图所示的远距离输电电路图中,升压变压器和降压变压器均为理想变压器且都有一个线圈可调,发电厂的输出电压及输电线的电阻均不变.在用电高峰期,随着用户耗电量的增大导致实际用户电压偏低,为使用户电压达到正常,下列说法中正确的是()A . 仅P1上调一点可使用户电压升高,线路损失减小B . 仅P2上调一点可使用户电压升高,线路损失增大C . 仅P2下调一点可使用户电压升高,线路损失减小D . 仅P1下调一点可使用户电压升高,线路损失增大2. (2分) (2015高二下·涿鹿期中) 如图所示,理想变压器的原、副线圈匝数比n1:n2=20:1.一个标有“10V 100W“的灯泡正常发光时()A . 输入功率P1=200WB . 输入电压U1=10VC . 输入电流I1=0.5AD . 输出电流I2=0.25A3. (2分) (2020高三上·嘉兴月考) 如图所示,矩形线框ABCD以恒定的角速度绕对角线AC转动。
AC 的左侧存在着垂直纸面向外、磁感应强度为B的匀强磁场,已知AB长为,BC长为,线框电阻为R。
时刻线框平面与纸面重合,下列说法正确的是()A . 矩形线框该时刻的电流值最大B . 矩形线框产生的感应电动势有效值为C . 矩形线框转过半圈过程中产生的热量为D . 矩形线框从图示位置转过过程中,通过线框任意横截面电荷量为4. (2分) (2017高二下·三台期中) 交变电流电压的有效值为6V,它和电阻R1、R2及电容器C、电压表一起连接成如图所示的电路,图中电压表的读数为U1,为了保证电容器C不被击穿,电容器的耐压值为U2,电容器在电路中正常工作,则()A . U1=6 V U2=6 VB . U1=6 V U2=3 VC . U1=6 V U2≥6 VD . U1=6 V U2≥6 V5. (2分) (2020高三上·南阳期末) 如图甲所示,不计电阻的矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动,线框中产生的交变电流的电动势如图乙所示。
2024全国高考真题物理汇编:交变电流章节综合
2024全国高考真题物理汇编交变电流章节综合一、单选题 1.(2024湖北高考真题)在如图所示电路中接入正弦交流电,灯泡1L 的电阻是灯泡2L 的2倍。
假设两个二极管正向电阻为0、反向电阻无穷大。
闭合开关S ,灯泡1L 、2L 的电功率之比12:P P 为( )A .2︰1B .1︰1C .1︰2D .1︰42.(2024浙江高考真题)理想变压器的原线圈通过a 或b 与频率为f 、电压为u 的交流电源连接,副线圈接有三个支路、如图所示。
当S 接a 时,三个灯泡均发光,若( )A .电容C 增大,L 1灯泡变亮B .频率f 增大,L 2灯泡变亮C .R G 上光照增强,L 3灯泡变暗D .S 接到b 时,三个泡均变暗3.(2024北京高考真题)如图甲所示,理想变压器原线圈接在正弦式交流电源上,输入电压u 随时间t 变化的图像如图乙所示,副线圈接规格为“6V ,3W”的灯泡。
若灯泡正常发光,下列说法正确的是( )A .原线圈两端电压的有效值为B .副线圈中电流的有效值为0.5AC .原、副线圈匝数之比为1∶4D .原线圈的输入功率为12W4.(2024广东高考真题)将阻值为50 的电阻接在正弦式交流电源上。
电阻两端电压随时间的变化规律如图所示。
下列说法正确的是( )A .该交流电的频率为100HzB .通过电阻电流的峰值为0.2AC .电阻在1秒内消耗的电能为1JD .电阻两端电压表达式为π)V u t =5.(2024湖南高考真题)根据国家能源局统计,截止到2023年9月,我国风电装机4亿千瓦,连续13年居世界第一位,湖南在国内风电设备制造领域居于领先地位。
某实验小组模拟风力发电厂输电网络供电的装置如图所示。
已知发电机转子以角速度ω匀速转动,升、降压变压器均为理想变压器,输电线路上的总电阻可简化为一个定值电阻0R 。
当用户端接一个定值电阻R 时,0R 上消耗的功率为P 。
不计其余电阻,下列说法正确的是( )A .风速增加,若转子角速度增加一倍,则0R 上消耗的功率为4PB .输电线路距离增加,若0R 阻值增加一倍,则0R 消耗的功率为4PC .若升压变压器的副线圈匝数增加一倍,则0R 上消耗的功率为8PD .若在用户端再并联一个完全相同的电阻R ,则0R 上消耗的功率为6P6.(2024山东高考真题)如图甲所示,在-d ≤x ≤d ,-d ≤y ≤d 的区域中存在垂直Oxy 平面向里、磁感应强度大小为B 的匀强磁场(用阴影表示磁场的区域),边长为2d 的正方形线圈与磁场边界重合。
【单元练】宁波市惠贞书院高中物理选修2第三章【交变电流】基础卷(含答案解析)
一、选择题1.远距离输电的原理图如图所示,T1、T2为理想变压器,其原、副线圈匝数比分别为1:10和10:1,输电线路的总电阻R=10Ω,A、B均是额定电压为220V额定功率为1100W的电热器。
开关S断开时,用电器A正常工作,则下列说法正确的是()A.开关S断开时,输电线的热功率为2.5WB.变压器T1的输入电压为225VC.闭合开关S,输电线损失的电压不变D.闭合开关S,用电器A、B均正常工作A解析:AA.开关S断开时,电热器A正常工作,T2的输出电流45A PIU==对变压器T2,由41 10II=可知输电线电流0.5AI=输电线R的热功率2 2.5WP I R==热故A正确;B.变压器T2的输出电压U4=220V,由410 1UU=可知,变压器T2的输入电压为2200VU=变压器T1的输出电压240.510V2200V2205VU IR U=+=⨯+=1 21 10UU=可得变压器T1的输入电压为220.5V,故B错误;CD.仅闭合S,变压器T2的输出功率增大,输电线中电流增大,输电线上损失的电压增大,导致变压器T 2的输入电压减小,变压器T 2的输出电压减小,A 、B 均不能正常工作,故CD 错误。
故选A 。
2.如图,用一根总电阻为2R 粗细均匀的铜导线制成半径为L 的圆环,PQ 为圆环的直径,其左右两侧14圆面积内各存在垂直于圆环所在平面的匀强磁场,磁感应强度大小均为B ,但方向相反。
一根长度为2L 、电阻为R 的金属棒MN 绕着圆环的圆心O 点紧贴着圆环以角速度ω沿逆时针方向匀速转动,转动过程中金属棒MN 与圆环始终接触良好,不计一切阻力和摩擦,下列说法正确的是( )A .转动过程中流过金属棒中电流方向始终是从N 到MB .图示位置金属棒两端的电压大小为223B L ωC .从PQ 位置开始计时,π02ω-时间内通过金属棒MN 的横截面电荷量为零 D .金属棒旋转一周的过程中,金属棒中电流的有效值为223B L Rω D解析:DA .当OM 在左上方磁场中时,由右手定则可知,金属棒中电流方向是从N 到M ,当OM 在右下方磁场中时,由右手定则可知,金属棒中电流方向是从M 到N ,故A 错误;B .图示位置金属棒产生的感应电动势为222LE BL BL ωω=⨯⨯=外电路的总电阻为1=2R R 外图示位置金属棒两端的电压大小为213U BL ω=故B 错误;C .从PQ 位置开始计时,π02ω-时间内切割磁感线产生的平均感应电动势为 2222LE BLv BL BL ωω=⨯=⨯⨯=所以平均感应电流不为0,由公式q It =可知,电荷量也不为0,故C 错误; D .金属棒转动一周过程中有半个周期内有电流产生,且大小为222332BL BL I R R ωω==金属棒旋转一周的过程中,金属棒中电流的有效值为242224294B L TI RT R R ω=⨯⨯⨯有解得223BL I Rω=有 故D 正确。
最新高中物理《交变电流》综合测试卷(附答题卡与参考答案)
高中物理《交变电流》综合测试卷考试时间:90分钟试卷总分:100分一、选择题:本题共 10 小题,每小题分,共40分。
在每小题给出的四个选项中,第 1—6 题只有一项符合题目要求,第 7—10 题有多项符合题目要求。
全部选对得4分,选对但不全得2分,有选错的得 0 分。
1、如图甲所示,矩形线圈abcd在匀强磁场中逆时针匀速转动时,线圈中产生的交流电如图乙所示,设沿甲图中的abcda方向为电流正方向,则()A.乙图中Oa时间段对应甲图中A至B图的过程B.乙图中c时刻对应甲图中的C图C.若乙图中d等于0.02 s,则1 s内电流的方向改变了50次D.若乙图中b等于0.02 s,则交流电的频率为50Hz2. 普通交流电流表不能直接接在高压输电线路上来测量电流,通常要通过电流互感器来连接。
如图所示的电流互感器,ab一侧线圈的匝数较少,工作电流为I ab,cd一侧线圈的匝数较多,工作电流为I cd,为使电流表能正常工作,则()A.ab接MN、cd接PQ,I ab<I cdB.ab接MN、cd接PQ,I ab>I cdC.ab接PQ、cd接MN,I ab<I cdD.ab接PQ、cd接MN,I ab>I cd3. 在匀强磁场中一矩形金属线两次分别以不同的转速绕与磁场垂直的轴匀速转动,产生的交变电压如图曲线a、b所示,则曲线b表示的交变电压的有效值为()A.25V B.252VC.24V D.242V4. 如图所示是发电厂通过升压变压器进行高压输电,接近用户端时再通过降压变压器降压给用户供电的示意图,图中电表均为理想交流电表,变压器也均为理想变压器。
发电厂输出的电压一定,则当用户端进入用电高峰时()A.V1和A1示数均不变B.V2和A2示数均变大C.V3和A2示数均变大D.V4示数变小,A3示数变大5. 如图所示,小型发电机线圈绕垂直于匀强磁场方向的轴OO’以角速度ω匀速转动。
已知线圈匝数为N、面积为S、电阻为r,匀强磁场的磁感应强度大小为B,线圈输出端接有一阻值可以任意调节的滑动变阻器,则该滑动变阻器消耗的最大电功率为()A.8r2 222SBNB .4r 2222S B N ωC .2r 2222S B N ω D.r2222S B N ω6. 如图所示,可调理想变压器原线圈与一台小型发电机相连,副线圈与灯泡L 、可调电阻R 、电容器C 连成如图所示的电路。
北京师范大学第三附属中学高中物理选修二第三章《交变电流》检测(包含答案解析)
一、选择题1.(0分)[ID :128879]如图所示,理想变压器原、副线圈匝数之比n 1:n 2=3∶1,正弦交流电压有效值为U 0恒定,电路中四个电阻R 1=R 2=R 3=R 4,理想电压表示数为U ,则下列说法正确的是( )A .R 1与R 2的电流之比为1∶1B .R 1与R 2的电压之比为3∶1C .R 1与R 2的功率之比为1∶3D .R 1与R 2的功率之比为1∶92.(0分)[ID :128862]如图所示,某旋转磁极式发电机的转子有两对磁极,将定子线圈的输出端接在一理想变压器的原线圈上,不计定子线圈的电阻。
当转子以25r/s 的转速匀速转动时,在定子绕组中产生频率为50Hz 的正弦交流电。
若使转子以50r/s 的转速转动,则( )A .电流表A 的示数变为原来两倍B .电压表V 的示数不变C .电阻R 上交流电的频率为25HzD .变压器铁芯中磁通量变化率的最大值变为原来4倍3.(0分)[ID :128861]如图所示,理想变压器原、副线圈匝数之比n 1:n 2=4:1,当导线在平行导轨上匀速切割磁感线时,电流表1A 的示数是12mA ,则副线圈中电流表2A 的示数是( )A.3mA B.48mAC.零D.与R阻值有关4.(0分)[ID:128858]如图表示一交流电的电流随时间而变化的图像,此交流电流的有效值是()A.52A B.5A C.3.52A D.3.5A5.(0分)[ID:128847]如图所示,理想变压器原线圈接交流电源和理想交流电流表,副线圈接热水器和抽油烟机,原副线圈的匝数比为4:1,副线圈上电源的瞬时值=,开关S断开时,电流表示数是1A,开关S闭合时,电流表示数是2202sin100(V)u tπ1.25A,下列说法正确的是A.交流电源输出电压的最大值是55VB.交流电源输出电压的最大值是880VC.S闭合时,抽油烟机消耗的功率是1100WD.S闭合时,抽油烟机消耗的功率是220V6.(0分)[ID:128834]图为远距离输电的电路原理图,则下列判断正确的是()A.U1>U2B.U2=U3C.I4<I2D.I1>I27.(0分)[ID:128820]如图甲为一台小型发电机构造示意图,线圈逆时针转动,产生的电动势随时间变化的正弦规律图像如图乙所示。
高中物理人教版本选修3-2 第五单元《交变电流》单元测试卷及解析
高中物理人教版本选修3-2第五单元《交变电流》单元测试卷注意事项:1.答题前填写好自己的姓名、班级、考号等信息2.请将答案正确填写在答题卡上第I卷(选择题)一、选择题abcd在匀强磁场中逆时针匀速转动时,线圈中产生的交变电流如图乙所示,设沿abcda方向为电流正方向,则下列说法正确的是( )A. 乙图中Oa时间段对应甲图中A至B图的过程B. 乙图中c时刻对应甲图中的C图C. 若乙图中d等于0.02s,则1s内电流的方向改变50次D. 若乙图中b等于0.02s,则交流电的频率为50Hz2.正弦交变电动势的最小值出现在()A.线圈经过中性面时B.穿过线圈的磁通量为零时C.穿过线圈的磁通量变化最快时D.线圈边框的速度与磁感线垂直时3.一个照明电灯,其两端允许加的最大电压为311V,当它接入220V的照明电路时,这盏灯A.将不亮B.灯丝将烧断C.只能暗淡发光D.能正常发光4.如图,一理想变压器原副线圈的匝数比为1:2;副线圈电路中接有灯泡,灯泡的额定电压为220V,额定功率为22W;原线圈电路中接有电压表和电流表。
现闭合开关,灯泡正常发光。
若用U和I分别表示此时电压表和电流表的读数,则A. U=110V,I=0.2AB. U=110V,I=0.05AC. U=110√2V,I=0.2AD. U=110√2V,I=0.2√2A5.在交变站里,经常要用交流电表取检测电网上的强电流,所用的器材叫电流互感器,如图所示的四个图中,能正确反应工作原理的是( )A. B. C. D.6.如图,一理想变压器原副线圈的匝数比为1:2;副线圈电路中接有灯泡,灯泡的额定电压为220V ,额定功率为22W ;原线圈电路中接有电压表和电流表.现闭合开关,灯泡正常发光.若用U 和I 分别表示此时电压表和电流表的读数,则A.U="110V" , I="0.2A"B.U="110V" , I="0.05" AC.U=110V, I="0.2A"D.U=110V, I="0.22" A7.线圈中产生的交流电动势e 随时间t 变化的情况如图所示,下列说法中正确的是AB .交流电动势的最大值为2 VC .交流电的频率为0.2 HzD .交流电的周期为0.2s8.一矩形线圈在匀强磁场中绕中心轴转动,产生的交流电动势e=10sin4πt (V ),以下说法正确的是A.交流电的频率是4πHzB.当t=0时,线圈平面跟中性面垂直C.当t=0.5s 时,e 有最大值D.交流电的周期是0.5s9.如图所示,一理想变压器的原线圈匝数为n 1=1000匝,副线圈匝数为n 2=200匝,电阻R=8.8Ω,原线圈接入一电压u t π= (V)的交流电源,电压表和电流表对电路的影响可忽略不计,则( )/sOA. 副线圈交变电流的频率是100 HzB. t=1s的时刻,电压表的示数为0C. 变压器的输入电功率为220WD. 电流表的示数为10A10.如图,将R=220Ω的电阻接入电压u=311sin314t V的交流电路中,则()A. 电压表示数是311VB. 电压表示数是157VC. 电流表示数是1AD. R消耗的功率是311W11.某电池充电器的工作原理可以简化为理想变压器,如果正常工作时输入电压为220 V,输出电压为4.2 V,输出电流为0.65 A,则( )A. 原线圈输入电流约为0.20 AB. 原线圈输入电流约为0.01 AC. 原、副线圈的匝数比约为52∶1D. 原、副线圈的匝数比约为1∶5212.一个小水电站,输出的电功率为20 kW,输电线总电阻为0.5 Ω,如果先用400 V电压输送,后又改用2 000 V电压输送,则输送电压提高后,输电导线上损失的电功率的变化情况是()A.减少50 WB.减少1 200 WC.减少7.68×106WD.增大7.68×106W13.关于线圈在匀强磁场中转动产生的交变电流,下列说法中正确的是( )A. 线圈平面每经过中性面一次,感应电流方向就改变一次,感应电动势方向不变B. 线圈每转动一圈,感应电流方向就改变一次C. 线圈平面经过中性面一次,感应电动势和感应电流的方向都要改变一次D. 线圈每转动一圈,感应电动势和感应电流方向都要改变一次第II卷(非选择题)二、解答题20 cm,线框总电阻为1 Ω,线框绕OO′轴以10πrad/s的角速度匀速转动,如图所示,垂直于线框平面向里的匀强磁场的磁感应强度为0.5 T.问:(1)该线框产生的交变电流电动势最大值、电流最大值分别是多少?(2)线框从图示位置转过60°时,感应电动势的瞬时值是多大?(3)写出感应电动势随时间变化的表达式.15.如图所示,一小型发电机内有n=100匝矩形线圈,线圈面积S=0.10m2,线圈电阻可忽略不计.在外力作用下矩形线圈在B=0.10T匀强磁场中,以恒定的角速度ω=100πrad/s绕垂直于磁场方向的固定轴OO′匀速转动,发电机线圈两端与R=100Ω的电阻构成闭合回路.求:(1)线圈转动时产生感应电动势的最大值;(2)从线圈平面通过中性面时开始,线圈转过90°角的过程中,通过电阻R横截面的电荷量.16.发电机转子是边长为0.2m的正方形,线圈匝数为100匝,内阻为8Ω,初始位置如图所示,以ad、bc中点连线为轴以600T的匀强磁场中转动,灯泡电阻为24Ω,则:r/min的转速在磁感应强度为1π(1)从图示位置开始计时,写出感应电动势的瞬时值表达式;三、新添加的题型()C. D.四、填空题U=15 sin100πt ,将该交流电压加在一电阻上,产生的电功率为25W,那么这个电阻的阻值 __________Ω。
【单元练】(人教版)上海高中物理选修2第三章【交变电流】经典习题(答案解析)
一、选择题1.图甲所示是一台小型发电机,该发电机线圈的内阻为10 Ω,外接灯泡的电阻为90 Ω,图乙所示为该发电机产生的交变电流的电动势随时间变化的正弦规律图像。
下列说法正确的是( )A .在t =0.01s 时,电压表的示数为零B .在t =0.005s 时,通过线圈的磁通量最大C .在1 s 内,灯泡产生的焦耳热为108.9JD .电路中电流的有效值约为1.6 A C解析:CA .电压表测量的是路端电压的有效值,故电压表的示数不为零,故A 错误;B .t =0.005 s 时刻,线圈处于与中性面垂直的位置,通过线圈的磁通量最小,故B 错误;C .电路中电动势的有效值约为m110V 2E == 根据()E I R r =+可知电路中电流的有效值为1.1 A ,在1s 内灯泡产生的焦耳热为2108.9J Q I Rt ==故C 正确;D .电动势的有效值为110 V ,电路中电流的有效值1.1A EI R r==+ 故D 错误。
故选C 。
2.每年冬季,我国北方总会迎来冰冻雨雪天气,图为电力公司工作人员监测高压电线覆冰厚度,为清除高压输电线上的凌冰,有人设计了这样的融冰思路,利用电流的热效应除冰,若在正常供电时,高压线上输电电压为U ,电流为I ,热损耗功率为ΔP ;除冰时,输电功率,输电线电阻不变,输电线上的热损耗功率为4ΔP ,则除冰时( )A .输电电压为2U B .输电电流为4I C .输电电压为4UD .输电电流为4I A解析:ABD .高压线上的热耗功率2P I R ∆=线若热耗功率变为4ΔP ,则24P I R ∆='线解得2I I '=BD 错误; AC .输送功率不变''P UI U I ==解得'12U U =C 错误,A 正确。
故选A 。
3.图甲是某燃气灶点火装置的原理图。
转换器将直流电压转换为图乙所示的正弦交流电压,并加在一理想变压器的原线圈上,电压表为交流电表。
【单元练】《常考题》高中物理选修2第三章【交变电流】复习题(含答案解析)
一、选择题1.单匝矩形线圈在匀强磁场中匀速转动,转轴垂直于磁场,若线圈所围面积里的磁通量随时间变化的规律如图所示,则( )A .线圈中0时刻的感应电动势最大B .线圈中1t 时刻的感应电动势最大C .线圈中0至1t 时间内平均感应电动势为0.4VD .线圈中1t 至2t 时间内感应电动势逐渐减小A 解析:ACA .由法拉第电磁感应定律E t∆Φ=∆ 可知,图像的斜率表示感应电动势,所以线圈中0时刻的感应电动势最大,则A 正确; B .线圈中1t 时刻的感应电动势最小为0,所以B 错误; C .线圈中0至1t 时间内平均感应电动势为3210=0.4V 0.005E t -⨯=∆Φ∆=所以C 正确;D .线圈中1t 至2t 时间内感应电动势逐渐增大,所以D 错误; 故选AC 。
2.一交变电压随时间变化的图像如图所示已知横轴下方为正弦曲线的一半,则该交变电压的有效值为( )A .10VB .10C .10VD .2V A解析:A设电压的有效值为U ,根据有效值定义可得222201022T T U T R R R⨯+⨯= 解得510U =V故A 正确,BCD 错误。
故选A 。
3.如图所示,一理想变压器的原、副线圈分别接有额定电压相同的灯泡L 1和L 2,当原线圈a 、b 端输入电压U 为灯泡额定电压的7倍时,两灯泡均正常发光,则( )A .原、副线面的匝数之比为7:1B .原、副线圈的匝数之比为6:1C .此时灯泡L 1和L 2的功率之比为7:1D .此时灯泡L 1和L 2的功率之比为6:1B解析:BAB .设灯泡L 1和L 2的额定电压为0U ,则0=7U U ,而01=+U U U ,20=U U ,根据理想变压器的原理可知1122=U n U n ,联立以上式子可知126=1n n ,故A 错误,B 正确;CD .根据理想变压器的原理12211=6I n I n =,灯泡L 1和L 2消耗的功率之比为011220211==6U I P n P U I n =,故CD 错误; 故选B 。
人教版高中物理选修3-2第五章 《交变电流》单元测试题(解析版)
第五章《交变电流》单元测试题一、单选题(每小题只有一个正确答案)1.远距离输送一定功率的交流电,若输送电压提高到n倍,则( )A.输电线上的电压损失增大B.输电线上的电能损失增大C.输电线上的电压损失不变D.输电线上的电能损失减少到原来的2.如图所示的电路,F为一交流发电机,C为平行板电容器,为使电流表A的示数增大,可行的办法是( )A.使发电机F的转速增大B.使发电机F的转速减小C.在平行板电容器间换用介电常数较小的电介质D.使电容器两极板间的距离增大3.在图甲所示的电路中,理想变压器原线圈两端的正弦交变电压变化规律如图乙所示.已知变压器原、副线圈的匝数比n1∶n2=10∶1,串联在原线圈电路中电流表A1的示数为1 A,下列说法正确的是( )A.电压表V的示数为200VB.变压器的输出功率为200 WC.变压器输出端交流电的频率为100 HzD.电流表A2的示数为0.1 A4.如图所示,一理想变压器原、副线圈匝数比为3∶1,副线圈上接三个相同的灯泡,均能正常发光,原线圈中再串一个相同的灯泡L,则( )A.灯L也能正常发光B.灯L比另外三个灯都暗C.灯L将会被烧坏D.不能确定5.如图所示,一圆柱形铁芯上沿轴线方向绕有矩形线圈,铁芯与磁极的缝隙间形成了辐向均匀磁场,磁场的中心与铁芯的轴线重合.当铁芯绕轴线以角速度ω沿顺时针方向匀速转动时,下列线圈中电流随时间变化的图象,正确的是(从图位置开始计时,N、S极间缝隙的宽度不计,以a边的电流进入纸面,b边的电流出纸面为正方向)( )A.B.C. D.6.如图所示,一个小型水电站,其交流发电机的输出电压U1一定,通过理想升压变压器T1和理想降压变压器T2向远处用户供电,输电线的总电阻为R.T1的输入电压和输入功率分别为U1和P1,它的输出电压和输出功率分别为U2和P2;T2的输入电压和输入功率分别为U3和P3,它的输出电压和输出功率分别为U4和P4.下列说法正确的是( )A.当用户的用电器增多时,U2减小,U4变大B.当用户的用电器增多时,P2变大,P3减小C.要减小线路的损耗,应增大升压变压器的匝数比,同时应减小降压变压器的匝数比D.要减小线路的损耗,应增大升压变压器的匝数比,同时应增大降压变压器的匝数比7.如图所示为远距离输电线路的示意图:若发电机的输出电压不变,则下列叙述中正确的是( )A.升压变压器的原线圈中的电流与用户用电设备消耗的功率无关B.输电线中的电流只由升压变压器原、副线圈的匝数比决定C.当用户用电器的总电阻减小时,输电线上损失的功率增大D.升压变压器的输出电压等于降压变压器的输入电压8.一台理想变压器从10 kV的线路中降压并提供200 A的负载电流.已知两个线圈的匝数比为40∶1,则变压器的原线圈电流、输出电压及输出功率是( )A. 5 A,250 V,50 kWB. 5 A,10 kV,50 kWC. 200 A,250 V,50 kWD.200 A,10 kV,2×103kW9.一正弦交流电的电流随时间变化规律图象如图所示,由图可知( )A.用电流表测该电流其示数为14.1 AB.该交流电流的频率为100 HzC.该交流电流通过10 Ω电阻时,电阻消耗的电功率为1 000 WD.该交流电流瞬时值表达式为i=10sin 628t(A)10.下面的电路图是电子技术中的常用电路图(如图所示).a、b是电路的输入端,其中输入的高频电流用“”表示,低频电流用“~”表示,直流电流用“-”表示.对于负载电阻R中通过的电流有以下说明.①图甲中R通过的是低频电流②图乙中R通过的是高频电流③图乙中R通过的是低频电流④图丙中R通过的是直流电流⑤图丁中R通过的是高频电流其中正确的是( )A.①②③ B.②③④ C.③④⑤ D.①③④11.某变压器原、副线圈匝数比为55∶9,原线圈所接电源电压按如图所示规律变化,副线圈接有负载.下列判断正确的是( )A.输出电压的最大值为36 VB.原、副线圈中电流之比为55∶9C.变压器输入、输出功率之比为55∶9D.交流电源有效值为220 V,频率为50 Hz12.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示.已知发电机线圈内阻为5 Ω,外接一只电阻为95 Ω的灯泡,如图乙所示,则( )A.电压表的示数为220 VB.电路中的电流方向每秒钟改变50次C.灯泡实际消耗的功率为484 WD.发电机线圈内阻每秒钟产生的焦耳热为24.2 J13.如图所示,理想变压器的输入端通过灯泡L1与输出电压恒定的正弦交流电源相连,副线圈通过导线与两个相同的灯泡L2和L3相连,开始时开关S处于断开状态.当S闭合后,所有灯泡都能发光,下列说法中正确的有( )A.副线圈两端电压不变B.灯泡L1亮度变亮,L2的亮度不变C.副线圈中电流变大,灯泡L1变亮,L2变暗D.因为不知变压器原、副线圈的匝数比,所以L1及L2的亮度变化不能判断14.在匀强磁场中,一矩形金属线圈绕与磁感线垂直的转轴匀速转动,如图甲所示,产生的交变电动势的图象如图乙所示,则( )A.t=0.005 s时线圈平面与磁场方向平行B.t=0.010 s时线圈的磁通量变化率最大C.线圈产生的交变电动势频率为100 HzD.线圈产生的交变电动势有效值为311 V15.如图所示,单匝矩形线圈的一半放在具有理想边界的匀强磁场中,线圈轴线OO′与磁场边界重合,线圈按图示方向匀速转动(ab向纸外,cd向纸内).若从如图所示位置开始计时,并规定电流方向沿a→b→c→d→a为正方向,则线圈内感应电流随时间变化的图象是( )A. B. C. D.二、多选题(每小题至少有两个正确答案)16.(多选)有一理想变压器的原线圈连接一只交流电流表,副线圈接入电路的匝数可以通过滑动触头Q调节,如图所示,在副线圈两输出端连接了定值电阻R0和滑动变阻器R,在原线圈上加一电压为U的交流电源,则( )A.保持Q的位置不动,将P向上滑动时,电流表的读数变大B.保持Q的位置不动,将P向上滑动时,电流表的读数变小C.保持P的位置不动,将Q向上滑动时,电流表的读数变大D.保持P的位置不动,将Q向上滑动时,电流表的读数变小17.(多选)如图,一矩形导线框在匀强磁场中绕轴OO′匀速转动,产生的交变电流通过升压变压器的原线圈送入电路,使灯泡发光,若灯泡偏暗,不能正常工作,为使灯泡能够正常工作,下列各项措施中正确的是( )A.只增加匝数n1B.只增加匝数n2C.只向左移动滑动变阻器R的滑片D.只增加矩形导线框的转速18.(多选)如图所示,理想变压器原、副线圈的匝数比为11∶2,原线圈两端的输入电压u=220sin 100πt(V),电表均为理想电表,滑动变阻器R接入电路部分的阻值为10 Ω.下列叙述中正确的是( )A.该交流电的频率为50 HzB.电压表的读数为42VC.电流表的读数为4 AD.若滑动变阻器的滑片P向a端移动,电流表的读数变大19.(多选)我国“西电东送”采用高压输电,继三峡至常州500 kV直流输电工程后,又实现了三峡至广东的500 kV直流输电工程.采用高压直流输电有利于不同发电机为同一电网供电和不同电网的互联.关于高压直流输电,下列说法正确的是( )A.高压输电可以减小输电电流,从而减少输电导线的能量损失B.恒定的直流输电可以有效消除交流高压输电中感抗和容抗的影响C.可以加快输电的速度D.为实现高压直流输电,可以用变压器直接改变恒定电流的电压20.(多选)如图所示,一理想变压器原线圈可通过滑动触头P的移动改变其匝数,当P接a时,原、副线圈的匝数比为5∶1,b为原线圈的中点,副线圈接有电容器C、灯泡L、理想电流表A以及R=44 Ω的定值电阻.若原线圈接有u=311sin 100πt V的交变电压,下列判断正确的是( )A.当P接a时,灯泡两端电压为44 VB.当P接b时,电流表的读数为2 AC.P接b时灯泡消耗功率比P接a时大D.P固定在a点不移动,原线圈改接u=311sin 200πt V的电压,灯泡亮度不变三、实验题21.有一个教学用的可拆变压器,如图甲所示,它有两个外观基本相同的线圈A、B,线圈外部还可以绕线.(1)某同学用一多用电表的同一欧姆挡先后测量了A、B线圈的电阻值,指针分别对应图乙中的A、B位置,由此可推断________线圈的匝数较多(选填“A”或“B”).(2)如果把它看成理想变压器,现要测定A线圈的匝数,提供的器材有:一根足够长的绝缘导线、一只多用电表和低压交流电源,请简要叙述实验的步骤(写出要测的物理量,并用字母表示)________A线圈的匝数为nA=________.(用所测物理量符号表示)四、计算题22.如图所示,交流发电机的矩形线圈abcd中,ab=cd=50 cm、bc=ad=30 cm、匝数n=100匝、线圈电阻r=0.2 Ω,外电阻R=4.8 Ω.线圈在磁感应强度B=0.05 T的匀强磁场中绕垂直于磁场的转轴OO′匀速转动,角速度ω=100π rad/s.(1)求产生感应电动势的最大值.(2)若从图示位置开始计时,写出感应电流随时间变化的函数表达式.(3)交流电压表和交流电流表的示数各为多少?(4)此发电机的功率为多少?(5)从图示位置起,转过90°过程中,平均电动势为多少?通过线圈横截面的电荷量为多少?23.如图所示,匀强磁场的磁感应强度为B=0.5 T,矩形线圈的匝数N=100匝,边长Lab=0.2 m,=0.1 m,以3 000 r/min的转速匀速转动,若从线圈平面通过中性面时开始计时,试求:Lbc(1)交变电动势的瞬时值表达式;(2)若线圈总电阻为2 Ω,线圈外接电阻为8 Ω,写出交变电流的瞬时值表达式;(3)线圈由图示位置转过的过程中,交变电动势的平均值.答案解析1.【答案】D【解析】在输送功率一定时,由I=知,电压提高到n倍,则电流变为原来的,电压损失减为原来的,故A、C错误;由P损=I2R知,功率损失减为原来的,故B错误,D正确.故选D.2.【答案】A【解析】当发电机转速增加时,交变电流的频率增大,容抗减小,电流表A的读数增大,A项正确,B项错误;在平行板电容器间换用介电常数较小的电介质时,电容器的电容减小,电容器两极板间距离增大时电容也减小,当电容减小时,容抗增大,对交变电源的阻碍作用增大,电流表A示数减小,C、D两项均错误.3.【答案】B【解析】电表测量的是有效值,电压表V测量原线圈两端交变电压的有效值,所以其示数为U1==200 V,A错误;变压器的输出功率等于输入功率,即P出=P入=U1I1=200 W,B正确;变压器不改变输入交流电的频率,变压器输出端交流电的频率为50 Hz,C错误;电流表A2的示数为I2==10 A,D错误.4.【答案】A【解析】原、副线圈中的电流之比为==,而副线圈中通过每个灯泡的电流均为其额定电流I额=.又I1=I2,所以通过原线圈中灯L的电流恰为其额定电流,灯L正常发光,A正确.5.【答案】D【解析】由于磁场是均匀的辐向分布,因此a、b边切割磁感线的有效长度不变,产生的是直流电,A、B错;a边向右切割磁感线,由右手定则可知感应电流垂直纸面向外,为负方向,b边产生的感应电流垂直纸面向外,为负方向,D对;C错;故选D.6.【答案】D【解析】通过理想升压变压器T1将电送到用户附近,然后用理想降压变压器T2向远处用户家中供电.提升电压的目的是降低线路的功率损失,从而提高用户得到的功率.当用户的用电器增多时,用户消耗的功率变大,P2变大,P3变大,用户电流变大,输电线上电流变大,电压降变大,=,U2不变,=,U4变小,A、B、C错误;要减小线路的损耗,应增大升压变压器的匝数比,输电电压变大,在输送功率一定的条件下,输电线电流减小,T2输入电压变大,要用户得到额定电压,同时应增大降压变压器的匝数比,C错误,D正确.7.【答案】C【解析】变压器输入功率、输入电流的大小是由次级负载消耗的功率大小决定的,选项A、B错误.用户的总电阻减小,根据P=,消耗的功率增大,输电线电流增大,由P损=I R线可知线路损失功率增大,C项正确,升压变压器的输出电压等于输电线电阻上损失的电压加上降压变压器的输入电压,D项错误.8.【答案】A【解析】设原线圈输入电压、电流、功率分别为U1、I1、P1,副线圈输出电压、电流、功率分别为U2、I2、P2,原、副线圈匝数分别为n1、n2.由=知I1=I2=×200 A=5 A.由=知U2=U1=×10×103V=250 V,输出功率P2=U2I2=250×200 W=50 kW.9.【答案】C【解析】电表测量的是有效值,故I==10 A,故A错误;由图可知T=0.02 s,故频率为f ==50 Hz,故B错误;消耗的功率为P=I2R=102×10 W=1 000 W,故C正确;角速度为ω==100π rad/s该交流电流瞬时值表达式为i=10sin 100πt(A),故D错误.10.【答案】D【解析】甲图中电容器与R串联,电容器“通交流,隔直流”,因此甲图中的直流电流被过滤掉,R中通过的只是低频电流,①正确.乙图中C很小,电流有交流高频和低频两种成分,C与R并联,因电容器“通高频,阻低频”,所以R中通过的是低频部分,②错误,③正确.丙图中是交流低频与直流电流,C与R并联,R中通过的为直流,④正确.丁图中,电源为交流高频和低频,图为电感L和电阻R串联,电感L是“通低频,阻高频”,所以R中通过的为低频电流,⑤错误,故正确答案为①③④,选D.11.【答案】D【解析】由=得,输出电压的最大值为36V,A选项错误;原、副线圈中电流之比==,故B选项错误;理想变压器输入功率与输出功率相等,C错误;由图象易知D选项正确.12.【答案】D【解析】电压表示数为灯泡两端电压的有效值,由题图知电动势的最大值E m=220V,有效值E =220 V,灯泡两端电压U==209 V,A错;由题图甲知T=0.02 s,一个周期内电流方向改变两次,可知1 s内电流方向变化100次,B错;灯泡的实际功率P==W=459.8 W,C错;电流的有效值I==2.2 A,发电机线圈内阻每秒钟产生的焦耳热为Qr=I2rt=2.22×5×1 J =24.2 J,D对.13.【答案】C【解析】当S接通后,输出功率变大,输出电流变大,变压器的输入功率等于输出功率,所以变压器的输入功率变大,输入电流变大,灯泡L1的电压增大,原线圈电压减小,匝数不变,副线圈电压减小,故A错误;由A可知,灯泡L1变亮,L2变暗,故B、D错误,C正确.14.【答案】A【解析】t=0.005 s时线圈平面与磁场方向平行,感应电动势最大,选项A正确;t=0.010 s 时线圈的磁通量最大,变化率最小,选项B错误;线圈产生的交变电动势周期为0.02 s,频率为50 Hz,选项C错误;线圈产生的交变电动势最大值为311 V,选项D错误.15.【答案】A【解析】由题意知线圈总有一半在磁场中做切割磁感线的匀速转动,所以产生的仍然是正弦式交变电流,只是电动势最大值为全部线圈在磁场中匀速转动情况下产生的感应电动势最大值的一半,所以选项B、C错误.再由右手螺旋定则可以判断出A选项符合题意.16.【答案】BC【解析】保持Q的位置不动,副线圈匝数不变,由=知U2不变,当P向上滑动时,R变大,由I2=知I2减小,I1减小,故电流表的读数变小,A错误,B正确;保持P的位置不动,将Q向上滑动时,副线圈的匝数增多,由=知U2增大,由I2=知I2增大,I1增大,故电流表的读数变大,C正确,D错误.17.【答案】BCD【解析】若只减少n1匝数,或只增加n2匝数,则副线圈电压有效值U2=U1增大,灯泡两端分得电压变大,故A错误,B正确.若只向左移动滑动变阻器R的滑片,其电阻减小,则灯泡分得电压增大,故选C.若只增加导线框的转速,其角速度ω增大,则原线圈电压E m=nBSω增大,其有效值U1=增大,副线圈电压有效值U2=U1增大,则灯泡两端分得电压变大,故D正确.18.【答案】AC【解析】根据原线圈两端输入电压的表达式可知,交流电的频率f==Hz=50 Hz,A正确;原线圈电压的有效值为U1=220 V,由U1∶U2=n1∶n2,得U2=40 V,电压表的读数为40 V,B错误;电流表的读数为I==4 A,C正确;若滑动变阻器的滑片P向a端移动,接入电路的电阻增大,而U2不变,电流表示数变小,D错误.19.【答案】AB【解析】在功率一定时,采用高压输电,根据P=UI,可以通过减小电流,从而减少输电导线的能量损失,A项正确;交流电由于感抗和容抗的作用,不能无限升压,而利用直流输电可以有效弥补这个缺陷,B项正确;两种输电方式都不能改变输电的速度,C项错误;变压器只能改变交变电流的电压,D项错误.20.【答案】BC【解析】若原线圈接有u=311sin100πt V的交变电压,则电压的有效值为220 V,由于原、副线圈的匝数比为5∶1,当P接a点时,原、副线圈的匝数比为5∶1,则副线圈的电压为44 V,而交流电虽能通过电容器,但受到一定的阻碍,所以灯泡的电压低于44 V,故A错误;当P接b时,原、副线圈的匝数比为5∶2,则副线圈的电压为88 V,又理想电流表以及R=44 Ω的定值电阻,所以电流表的示数为2 A,故B正确;当P接b时灯泡两端的电压比P接a时大,所以灯泡消耗的功率比P接a时大,故C正确;P固定在a点不移动,原线圈接有u=311sin 200πt V的交变电压,则副线圈得到的交流电的频率变大,则容抗变小,灯泡亮度变亮,故D错误.21.【答案】(1)A (2)①用长导线绕一个n匝线圈,作为副线圈替代A线圈;②把低压交流电源接B线圈,测得线圈的输出电压为U;③用A线圈换下绕制的线圈测得A线圈的输出电压为UAn【解析】(1)A由题图乙可知A位置的阻值大于B位置的阻值,由电阻定律可得A线圈的匝数多于B线圈的.(2)①用长导线绕一个n匝线圈,作为副线圈替代A线圈;②把低压交流电源接B线圈,测得线圈的输出电压为U;③用A线圈换下绕制的线圈测得A线圈的输出电压为UA.则nA=n.22.【答案】(1)235.5 V (2)i=47.1cos (100πt) A(3)160 V 33.3 A (4)5 544 W (5)150 V 0.15 C【解析】(1)设ab=l1、bc=l2,则交流电动势的最大值E m=nBl1l2ω≈235.5 V(2)根据闭合电路欧姆定律,电流的最大值I m==47.1 A在题图所示位置时,电流有最大值,则电流的瞬时值表达式为i=I m cosωt,代入数值得i=47.1cos (100πt) A(3)电流的有效值为I=≈33.3 A路端电压的有效值为U=IR≈160 V即电压表的示数为160 V,电流表的示数为33.3 A.(4)电动势的有效值为E=≈166.5 V则发电机的功率为P=IE≈5 544 W(5)平均电动势为=n=n=n=150 V通过线圈横截面的电荷量q=Δt=Δt=n=n=0.15 C.23.【答案】(1)e=314sin 314t V(2)i=31.4sin 314t A(3)200 V【解析】(1)线圈的角速度ω=2πn=314 rad/s线圈电动势的最大值E m=NBSω=314 V故交变电动势的瞬时值表达式:e=E m sinωt=314sin 314t V(2)I m==31.4 A所以交变电流的瞬时值表达式:i=31.4sin 314t A(3)=N==4NBSn=200 V.。
【单元练】安康中学高中物理选修2第三章【交变电流】测试题(专题培优)
一、选择题1.交流发电机的输出电压为U ,采用图示理想变压器输电,升压变压器原、副线圈匝数比为m ,降压变压器原、副线圈匝数之比为n ,输电导线电阻为r ,用户的工作电压为U 。
下列说法正确的是( )A .mn =1B .mn >1C .输电线上损失的功率为222(1)mn U m r- D .输电线上损失的功率为2U mrC解析:CAB .若变压器的输电功率为P ,用户得到的功率为P ′,由于升压变压器输入电压为U ,降压变压器输出电压为U ,则升压变压器输出电压21U U m=降压变压器输入为U 3=nU由于在输电线上有功率损失,所以P >P ′,又1P P nU U m'=整理可得mn <1故选项A 、B 错误;CD .根据变压器的规律,升压变压器副线圈的电压21U U m=降压变压器原线圈电压U 3=n U线路损失的电压△U =U 3-U 2损失的功率2P U r∆∆= 由以上式子代入求得222(1)mn UPm r-∆=故选项C正确,D错误。
故选C。
2.如图所示,电路中的变压器为理想变压器,U为正弦式交变电压,R为变阻器,R1、R2是两个定值电阻,A、V分别是理想电流表和理想电压表,则下列说法正确的是()A.闭合开关S,电流表示数变大、电压表示数变大B.闭合开关S,电流表示数变小、电压表示数变大C.开关S保持闭合,变阻器滑片向左移动的过程中,电流表、电压表示数均变小D.开关S保持闭合,变阻器滑片向左移动的过程中,电流表、电压表示数均变大C解析:CAB.闭合开关S,负载总电阻变小,变压器的输出功率增大,副线圈的电流增大,根据1221I nI n=可知变压器的输入电流增大,即电流表示数变大,变阻器R两端电压增大,根据串联分压可知变压器的输入电压减小,根据1122U nU n=可知变压器的输出电压减小,电压表示数变小,故A、B错误;CD.开关S闭合时,变阻器滑片向左移动的过程中,变阻器R的阻值增大,两端电压增大,根据串联分压可知变压器的输入电压减小,根据1122U nU n=可知变压器的输出电压减小,电压表示数变小,根据欧姆定律可知副线圈的电流减小,根据1221I nI n=可知变压器的输入电流减小,即电流表示数变小,故C正确,D错误;故选C。
高二物理交变电流测试题(含答案和解析)
综合检查一、单项选择题(本题共10小题,每小题4分,共40分.在每小题给出的四个选项中,只有一个选项正确)1.下列关于交流电的说法中正确的是( )A .交流电器设备上所标的电压和电流值是交流电的峰值B .用交流电流表和电压表测定的读数值是交流电的瞬时值C .给定的交流数值,在没有特别说明的情况下是指有效值D .跟交变电流有相同的热效应的直流电的数值是交流电的平均值解析:选C.对于交变电流,在没有特别说明的情况下是指有效值,交流电流表和电压表的读数值是交流电的有效值,交流电器的铭牌上所标的电压和电流也是有效值,所以A 、B 、D 错误,C 正确.2.如图3-5是交流发电机的示意图,图甲到图丁分别表示线圈转动过程中的四个位置,其中甲、丙中的线圈与磁场方向垂直,乙、丁中线圈与磁场方向平行,则在线圈转动的过程中直流电流表有示数的位置是( )图3-5 A .甲、丙 B .乙、丁C .甲、乙D .丙、丁解析:选B.线圈转动中感应电流时刻在变化,位于中性面位置时磁通量最大,但感应电流最小,等于零.位于与中性面垂直位置时,磁通量最小,但感应电流最大,故选B.3.图3-6中的四幅图是交流电的图象,其中能正确反映我国居民日常生活所用交流电的是( )图3-6解析:选C.我国居民用电是有效值为U =220 V ,频率为50 Hz 的正弦交流电,故其最大值为U m = 2 U =311 V ,周期为T =1f =0.02 s ,选项C 正确.4.如图3-7所示,有一矩形线圈abcd 在匀强磁场中分别绕轴O 1O 1′和中轴O 2O 2′以同样的角速度匀速转动,那么此线圈在以O 1O 1′和O 2O 2′分别为轴旋转到线圈平面与磁感线平行时,可产生的感应电流之比为( )图3-7 A .1∶2 B .2∶1C .1∶4D .1∶1解析:选D.矩形线圈在匀强磁场中匀速转动时产生的最大感应电动势E m =NBSω,与转轴位置无关,故在题中两种情况下转动一周时,产生的感应电流是相等的,故D 项正确.5.一个电热器接在10 V 的直流电源上,消耗的功率是P ,当把它接到一正弦波形交流电源上时,消耗的功率是P /4,则该交流电源的电压的最大值是( )A .5 VB .7.07 VC .10 VD .14.14 V解析:选B.由电流的热效应算出有效值:102R =4×U 2R,得有效值为5 V ,则最大值为:5× 2 V ≈7.07 V.6.某交流电电压为u =102sin314t (V),则( )A .击穿电压为10 V 的电容器能直接接在此电源上B .把电磁打点计时器接在此电源上,打点周期为0.01 sC .把额定电压为10 V 的小灯泡直接接在此电源上,小灯泡将被烧坏D .把额定电压为10 V 的小灯泡直接接在此电源上,小灯泡能正常发光解析:选D.从交变电压的最大值可知,该交变电压的有效值为10 V ,小灯泡可接在该电源上,并且能正常发光,击穿电压为10 V 的电容器不能接在该电源上,因为电容器的击穿电压为最大值,由此可见选项D 正确,选项A 、C 均错误;从瞬时值方程可以读出ω=314=100π,得该交变电源的周期为0.02 s ,选项B 错误.7.(2011年杭州高二检测)交变电压的瞬时值为u =U m sin100πt (V),当t =1600s 时,u =5 2 V ,则从电压表上看到的读数为( ) A. 2 V B .5 2 VC .10 2 VD .10 V解析:选D.将t =1600s 及u =5 2 V 代入u =U m sin100πt (V),可以求得最大值U m =10 2 V ,有效值为10 V ,电压表的读数为有效值,故D 对.8.矩形线圈在匀强磁场中匀速转动,从中性面开始转动180°的过程中,平均感应电动势和最大感应电动势之比为( )A .π/2B .2/πC .2πD .π解析:选B.设矩形线圈面积为S ,匀速转动角速度为ω,磁感应强度为B ,则转动180°的过程中平均电动势E =2BSωπ,转动180°的过程中最大感应电动势为E m =BSω.故E E m =2π,选项B 正确.9.“二分频”音箱有两个不同口径的扬声器,它们的固有频率分别处于高音、低音频段,分别称为高音扬声器和低音扬声器,音箱要将扩音器送来的含不同频率的混合音频电流按高、低频段分离出来,送往相应的扬声器,以便使电流所携带的音频信息按原比例还原成高、低频的机械振动.图3-8为音箱的电路图,高、低频混合电流由a 、b 输入,L 1和L 2是线圈,C 1和C 2是电容器,则( )图3-8 A .甲扬声器是高音扬声器B .C 2的作用是阻碍高频电流通过乙扬声器C .L 1的作用是阻碍低频电流通过甲扬声器D .L 2的作用是减弱乙扬声器的低频电流解析:选D.电路中的电感和电容作用可以简单概括为:电感是通直流、阻交流,通低频、阻高频;电容是通交流、隔直流,通高频、阻低频.10.(2011年莆田高二检测)三个相同的电阻,分别通过如图3-9甲、乙、丙所示的交变电流,三个图中的I 0和周期T 相同.下列说法中正确的是( )图3-9 A .在相同时间内三个电阻发热量相等B .在相同时间内,甲、乙发热量相等,是丙发热量的2倍C .在相同时间内,甲、丙发热量相等,是乙发热量的1/2D .在相同时间内,乙发热量最大,甲次之,丙的发热量最小解析:选C.甲图象电流的有效值为12I 0,乙图象电流的有效值为I 0,丙图象根据电流有效值的定义有:I 20R T 2=I 2RT ,解得电流有效值I =12I 0,根据焦耳定律相同时间内产生热量之比等于有效值的平方比,Q 1∶Q 2∶Q 3=1∶2∶1,C 对.二、填空题(本题共2小题,每小题6分,共12分.按题目要求作答) 11.有一个电子元件,当它两端的电压的瞬时值高于e =110 2 V 时则导电,低于e =110 2 V 时不导电,若把这个电子元件接到220 V 、50 Hz 的正弦交流电的两端,则它在1 s 内导电________次,每个周期内的导电时间为________.解析:由题意知,加在电子元件两端电压随时间变化的图象如图所示,表达式为u =2202sin ωt 其中ω=2πf ,f =50 Hz ,T =1f=0.02 s , 得u =2202sin100πt把u ′=110 2 V 代入上述表达式得到 t 1=1600 s ,t 2=5600s 所以每个周期内的导电时间为Δt =2(t 2-t 1)=4300 s =175 s. 由所画的u -t 图象知,一个周期内导电两次,所以1 s 内导电的次数为n =2t T=100.答案:100175s 12.如图3-10所示,为某交变电动势随时间变化的图象,从图象中可知交变电动势的峰值为________ V .周期T 是________s ,交变电动势变化最快的时刻是________,穿过产生此电动势的线圈的磁通量变化最快的时刻是________,若此交流线圈共100匝,则穿过此线圈的最大磁通量是________Wb.图3-10解析:由图象可知周期为0.02 s ,最大电动势为310 V ,图象的斜率表示电动势变化的快慢,变化最快时刻应该是nT /2,根据法拉第电磁感应定律电动势最大的时刻应该是磁通量变化最快的时刻,是(2n +1)T /4,由最大值公式可以求出最大磁通量,则⎩⎪⎨⎪⎧E m=nBSω=nΦm ωΦm =E m nω=310100×100πWb =311000π Wb. 答案:见解析三、计算题(本题共4小题,共48分.解答时应写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不能得分,有数值计算的题,答案中必须明确写出数值和单位)13.(10分)(2011年泉州高二检测)一个面积为S 的矩形线圈在匀强磁场中以一边为轴匀速转动,磁场方向与转轴垂直.线圈中感应电动势e 与时间t 的关系如图3-11所示,感应电动势最大值和周期可由图中读出,则磁感应强度是多少?当t =T 12时,线圈平面与磁感线的夹角等于多少?图3-11解析:从题图中可以看出,当t =0时,e =E m .此时线圈平面与磁感线的夹角为0°,也就是线圈平面与磁感线平行,所以E m =NBωS =NBS 2πT ,N =1,B =E m T 2πS .当t =T 12时,线圈转过角度为ωt =2πT ×T 12=π6=30°.此时线圈平面与磁感线夹角为30°. 答案:E m T 2πS30° 14.(10分)(2011年济南高二检测)如图3-12所示,单匝线圈在匀强磁场中绕OO ′轴从图示位置开始匀速转动,已知从图示位置转动π6时,线圈中感应电动势大小为10 V ,求:图3-12 (1)交变电动势的峰值;(2)线圈从图示位置转动π2的过程中,交变电动势的平均值.解析:(1)交变电动势的瞬时值为e =E m sin ωt V ,将ωt =π6,e =10 V 代入上式,有10 V =E m sin π6,解得E m =20 V . (2)线圈从图示位置转过π2的过程中,磁通量的变化量为ΔΦ=BS ,经历的时间Δt =π2ω,此过程中交变电动势的平均值:e =ΔΦΔt =2BωS π=2π·E m =2π×20 V =12.7 V . 答案:(1)20 V (2)12.7 V15.(14分)(2011年三明市高二检测)如图3-13所示,N =50匝的矩形线圈abcd ,边长ab =20 cm ,ad =25 cm ,放在磁感应强度B =0.4 T 的匀强磁场中,外力使线圈绕垂直于磁感线且通过线圈中线的OO ′轴以n =3000 r/min 的转速匀速转动,线圈电阻r =1 Ω,外电路电阻R =9 Ω,t =0时,线圈平面与磁感线平行,ab 边正转出纸外、cd 边转入纸里.图3-13(1)在图中标出t =0时感应电流的方向;(2)写出线圈感应电动势的瞬时表达式;(3)从图示位置转过90°过程中流过电阻R 的电荷量是多大?解析:(1)根据ab 、cd 切割磁感线,由右手定则可得线圈中感应电流方向a →d →c →b →a .(2)线圈的角速度ω=2πn =2×π×300060rad/s =100π rad/s.设ab 边在t =0时刻速度为v ab ,图示位置的感应电动势最大,其大小为E m =2NB ab ·v ab=NB ab ·ad ·ω=50×0.4×0.20×0.25×100π V=314 V ,电动势的瞬时表达式为:e =314cos100πt V.(3)q =I Δt .从t =0起转过90°的过程中,Δt 时间内流过R 的电荷量q =N ΔΦΔt (R +r )Δt =NBS R +r=50×0.4×0.20×0.251+9C =0.1 C.答案:见解析16.(14分)如图3-14所示,矩形闭合金属线圈abcd 的边长分别为l 1和l 2,电阻为R .ab 边是固定转动轴,它恰位于有界匀强磁场的边界处,磁感应强度大小为B .某时刻线圈位置如图所示,磁感线垂直纸面,方向向里.线圈绕固定转动轴匀速转动,角速度大小为ω,从图示位置开始计时,规定电流沿adcb 方向的流动为正方向.图3-14(1)在直角坐标系中画出线圈内感应电流随时间变化的关系图象(画出两个周期);(2)求此感应电流的有效值.解析:(1)如果在题图所示的右半部区域里也有磁感应强度为B 的匀强磁场,则线圈在绕ab 轴匀速转动时,线圈中将产生正弦交流电,而且是从中性面开始计时的.现在的情况恰好在半个周期内没有感应电流,因此根据正弦交流电的图象画出如图所示的曲线.(2)此感应电流的最大值I m =E m R ,感应电动势的最大值E m =Bl 1l 2ω,所以I m =Bl 1l 2ωR.则电流在T 4~34T 时间内的有效值为I =12I m .(12I m )2R ·T 2=I 2RT , 即12B 2l 21l 22ω2R 2·R ·T 2=I 2RT ,故I =Bl 1l 2ω2R. 答案:(1)见解析 (2)Bl 1l 2ω2R。
高二物理-交变电流习题(含答案)全部题型
高二物理选修3-2交变电流练习题 (含答案)1、图中属于交变电流的是()2、如图表示交变电流的图像是()3、在交流发电机中,矩形线圈由中性面开始绕轴匀速转动,产生的交流电动势与时间的关系如图所示,以下说法正确的是()A. 在t1时刻穿过线圈的磁通量最大B. 在t2时刻穿过线圈的磁通量为零C. 在t3时刻穿过线圈的磁通量变化率最大D. 在t4时刻穿过线圈的磁通量变化率为零4、一矩形线圈在匀强磁场中匀速转动,当线圈通过中性面时,不正确的是()A. 线圈平面与磁感线方向垂直B. 通过线圈的磁通量达到最大值C. 线圈中的电动势为零D. 通过线圈的磁通量变化率达到最大值5、矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动,下列说法正确的是()A. 在中性面时,通过线圈的磁通量最大B. 在中性面时,感应电动势最大C. 穿过线圈的磁通量为零时,感应电动势也为零D. 线圈每通过中性面两次,电流方向改变一次6、正弦式交变电流是由矩形线圈绕垂直于匀强磁场的轴匀速转动时产生的,这种情况下电动势的最小值出现在()A. 穿过线圈的磁通量为零时B. 线圈经过中性面时C. 穿过线圈的磁通量变化最快时D. 线圈边框与磁感线平行时7、矩形线圈在匀强磁场中,绕垂直磁场方向的轴匀速转动时,线圈平面跟中性面重合的瞬间,下面的说法中正确的是()A. 线圈中的磁通量为零B. 线圈中的感应电动势最大C. 线圈的每一边都不切割磁感线D. 线圈所受的磁场力不为零8、一矩形线圈在匀强磁场中匀速转动产生的交变电流电动势如图所示,下面说法正确的是()A. 交流电动势的有效值为20VB. 交流电动势的有效值为10√2VC. t=0.01s线圈处于中性面D. 交流电动势的频率为50Hz9、一个矩形线圈在匀强磁场中匀速转动,产生交流电动势e=311sin(50πt)V,则()A. 此交变电动势的频率是50HzB. 用交流电压表测量时的示数是220VC. 在t=0.1s时穿过线圈的磁通量为零D. 在t=0.5s时线圈平面与中性面重合,磁通量变化率最小10、一个矩形线圈在匀强磁场中匀速转动,产生的交变电动势e=220√2sin100πt(V),那么()A. 该交变电流的频率是50HzB. 当t=0时,线圈平面恰好位于中性面s时,e有最大值 D. 该交变电流电动势的有效值为220√2VC. 当t=110011、矩形线圈在匀强磁场中绕着垂直磁感线方向的轴匀速转动,当线圈通过中性面时,下列说法中正确的是()A. 穿过线圈的磁通量最大,线圈中的感应电动势最大B. 穿过线圈的磁通量等于零,线圈中的感应电动势最大C. 穿过线圈的磁通量最大,线圈中的感应电动势等于零D. 穿过线圈的磁通量等于零,线圈中的感应电动势等于零12、一矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动,穿过线圈的磁通量随时间变化的图像如图1所示,则下列说法中正确的是()A. t=0时刻线圈平面在中性面位置B. t=0.01s时刻Ф的变化率达最大C. 0.02s时刻感应电动势达到最大D. 该线圈相应的感应电动势图像如图2所示13、如图一矩形线圈,绕垂直于匀强磁场并位于线圈平面的固定轴转动,线圈中的感应电动势e随时间t变化如图,下列说法中正确的是()A. t1时刻线圈位于中性面B. t2时刻通过线圈的磁通量最大C. t3时刻通过线圈的磁通量变化率的绝对值最大D. 每当e变化方向时,通过线圈的磁通量最大14、由交流电动势瞬时值表达式e=10√2sin4πt(V),可知()A. 此交流电的频率是4πHzB. 此交流电的周期是0.5sC. 此交流电动势额最大值为10VD. 此交流电动势的有效值为10√2V15、如图所示,一矩形闭合线圈,面积为S,在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动,从线圈平面与磁场方向平行的位置开始计时,则()时刻,线圈中的感应电动势最小A. 在t=πω时刻,穿过线圈的磁通量变化率最大B. 在t=πωC. 线圈中感应电动势的瞬时值表达式为e=BSωsinωtD. 若将线圈的角速度增为原来的2倍,则线圈中感应电流的有效值也增为原来的2倍16、如图所示,一个面积为S。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
高中物理-交变电流单元测试题第Ⅰ部分选择题一、选择题:本题共10小题。
将正确答案填写在题干后面的括号里。
1.下列各图中能产生交变电流的是()2.两只相同的电阻,分别通过正弦波形的交流电和方波形的交流电。
两种交变电流的最大值相等,波形如图甲、乙所示。
在一个周期内,两电阻产生的热量之比QQ甲乙等于()A.12B.12C.14D.3.图示两种电压的波形,其中图甲表示电压按正弦规律变化,下列说法正确的是()A.图甲表示交流电,图乙表示直流电B.两种电压的有效值都是311 VC.图甲所示电压的瞬时值表达式为u=220sin 100πt VD.以上说法都不对4.在图所示的电路中,a、b两端连接的交流电源既含高频交流,又含低频交流;L 是一个25 mH的高频扼流圈,C是一个100 pF的电容器,R是负载电阻。
下列说法正确的是()A.L的作用是“通低频,阻高频”B.C的作用是“通交流,隔直流”C.C的作用是“通高频,阻低频”D.通过R的电流中,低频交流所占的百分比远远大于高频交流所占的百分比5.如图所示,在电路两端加上正弦交变电流,保持电压有效值不变,使频率增大,发现各灯的亮暗情况是灯1变亮,灯2变暗,灯3不变,则M、N、L中所接元件可能是()A.M为电阻,N为电容器,L为电感线圈B.M为电感线圈,N为电容器,L为电阻C.M为电容器,N为电感线圈,L为电阻D.M为电阻,N为电感线圈,L为电容器6.有一理想变压器的原线圈连接一只交流电流表,副线圈接入电路的匝数可以通过滑动触头Q调节,如图所示。
在副线圈两输出端连接了定值电阻R0和滑动变阻器R,在原线圈上加一电压为U的交流电,则()A.保持Q的位置不动,将P向上滑动时,电流表的读数变大B.保持Q的位置不动,将P向上滑动时,电流表的读数变小C.保持P的位置不动,将Q向上滑动时,电流表的读数变大D.保持P的位置不动,将Q向上滑动时,电流表的读数变小7.某发电站采用高压输电向外输送电能。
若输送的总功率为P 0,输电电压为U ,输电导线的总电阻为R 。
则下列说法正确的是( ) A .输电线上的电流I =U RB .输电线上的电流I =P UC .输电线上损失的功率P =20P U()R D .输电线上损失的功率P =2U R8.矩形线圈在匀强磁场中匀速转动,从中性面开始转动180°角的过程中,平均感应电动势和最大感应电动势之比为( ) A .2∶π B .π∶2 C .2π∶1 D .无法确定9.如图所示,一理想变压器有两个副线圈,输出电压分别为3 V 和5 V,要获得8 V 输出电压,两个副线圈的连接方法是( )A .b 、c 连接,a 、d 两端输出8 V 电压B .a 、d 连接,b 、c 两端输出8 V 电压C .a 、c 连接,b 、d 两端输出8 V 电压D .b 、d 连接,a 、c 两端输出8 V 电压10.在如图所示的远距离输电电路图中,升压变压器和降压变压器均为理想变压器,发电厂的输出电压和输电线的电阻均不变,随着发电厂输出功率的增大,下列说法中正确的有( )A .升压变压器的输出电压增大B .降压变压器的输出电压增大C .输电线上损失的功率增大D .输电线上损耗的功率占总功率的比例增大第Ⅱ部分 非选择题二、非选择题:本题4个小题。
将符合题意的内容填写在题目中的横线上,或按题目要求作答。
解答应写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不能得分;有数值计算的题,答案中必须明确写出数值和单位。
11.一个100匝的矩形线圈,其面积为200cm 2、电阻为10Ω,与外电阻R =90Ω相接后,它在匀强磁场中转动所产生的感应电流随时间变化的图象如图所示,线圈所在处匀强磁场的磁感应强度的大小为________。
【答案】0.025T【解析】设匀强磁场的磁感应强度大小为B ,感应电动势的峰值E m =NBSω=NBS2Tπ由闭合电路欧姆定律得 I m =m E I=R r +,由此可得:B =m2R r TI NSπ(+) 由图知:I m =π×10-2A,T =0.10s由题可知:S =200cm 2=0.02m 2,R +r =90Ω+10Ω=100Ω,N =100 把上述条件代入得:B =0.025T12.如图所示理想变压器输入的交流电压U 1=220 V,有两组副线圈,其中n 2=36匝,标有“6 V 9 W”、“12 V 12 W”的电灯分别接在两副线圈上均正常发光,原线圈的匝数n 1=_______匝,另一副线圈的匝数n 3=_______匝,原线圈中电流I 1=_______。
13.如图所示,矩形线圈的匝数为n,线圈面积为S,线圈电阻为r,在磁感应强度为B 的匀强磁场中绕OO′轴以角速度ω匀速转动,外电路电阻为R,在线圈由图示位置转过90°的过程中,求:(1)通过电阻R的电荷量q。
(2)电阻R上产生的焦耳热Q。
14.如图所示,某水电站发电机的输出功率为100kW,发电机的电压为250V,通过升压变压器升高电压后向远处输电,输电线总电阻为8Ω,在用户端用降压变压器把电压降为220V,若输电线上损失的功率为5kW,不计变压器的损耗。
求:(1)输电导线上输送的电流;(2)升压变压器的输出电压U2;(3)降压变压器的匝数比;(4)若改用10kV电压输电,则输电线上损失的功率是多大?注意事项:1. 答卷前,考生务必用黑色字迹的钢笔或签字笔将自己姓名和班级填写在答题卡上。
2. 选择题每小题选出答案后,用2B铅笔把答题卡上对应题目的答案信息号涂黑,如需改动,用橡皮擦干净后,再选涂其它答案,答案不能答在试卷上。
3. 非选择题必须用黑色字迹的钢笔或签字笔作答,答案必须写在答题卡各题目指定区域内相应位置上;如需改动,先划掉原来的答案,然后再写上新的答案;不准使用铅笔和涂改液。
不按以上要求作答的答案无效。
4. 考生必须保持答题卡的整洁。
考试结束后,将试卷和答题卡一并交回。
参考答案及解析1. 【答案】CD【解析】A 图中的转轴与磁场方向平行,B 图中的转轴与纸面方向垂直,线圈中的磁通量始终为零,线圈中无感应电流产生,故A 、B 错;根据交变电流产生的条件可知,线圈绕垂直于磁感线且通过线圈平面的轴线转动,就可以产生交变电流,对线圈的形状没有特别要求,故C 、D 正确。
2. 【答案】B【解析】计算电阻产生的热量Q 需用交流电的有效值,图甲的有效值为I 1,图乙的有效值为I 2=I m ,所以代入公式Q =I 2Rt 可得Q Q 甲乙=12。
故B 正确。
3. 【答案】D【解析】只要电流的方向发生变化,就叫做交流电,所以A 选项错误;两种电压的有效值都不是311 V ,B 选项错误;图甲中交变电流的周期为2×10-2 s,所以ω=2Tπ=100π rad /s 。
但是最大值是311 V ,所以选项C 错误。
4. 【答案】ACD【解析】L 是一个自感系数很小的高频扼流圈,其作用是“通低频,阻高频”,A 正确;C 是一个电容很小的电容器,在题图所示电路中,对高频交流的容抗远小于对低频交流的容抗,其作用是“通高频、阻低频”,C 正确;因电路中无直流电流,B 错误;由于L 对高频交流的阻碍作用和C 对高频交流的旁路作用,使得通过R 的电流中,低频交流所占的百分比远大于高频交流的百分比,D 正确。
5. 【答案】C【解析】当交变电流的频率增大时,线圈的感抗变大,电容器的容抗变小,由灯1变亮、灯2变暗可知M 为电容器、N 为电感线圈,而电阻与交变电流的频率无关,故L 为电阻,C 正确。
6. 【答案】BC【解析】保持Q 的位置不动,副线圈匝数不变,由1122U n U n =知U 2不变,当P 向上滑动时,由I 2=2U R R +知I 2减小,则I 1减小,故电流表的读数变小,B 正确,A 错误;保持P 的位置不动,将Q 向上滑动时,副线圈的匝数增多,由1122U n U n =知,U 2增大,由I 2=2U R R +知I 2增大,故I 1增大,C 正确,D 错误。
【解析】设转动的角速度为ω,则平均感应电动势为E =n2BS t =n 2BSωπ=n 2BS ωπ;感应电动势的最大值为E m =nBSω,联立得m EE =2nBS nBS ωωπ=2∶π,故选项A 正确。
9. 【答案】CD【解析】因为两个副线圈的输出电压分别为3 V 和5 V,要想获得8 V 输出电压,两个副线圈的感应电动势的方向应当一致,结合楞次定律可判断,将b 、d 连接,a 、c 为输出端和将a 、c 连接,b 、d 为输出端均可,故C 、D 正确;若将b 、c 连接,a 、d 为输出端或将a 、d 连接,b 、c 为输出端,两副线圈中感应电动势反向,故A 、B 错。
10. 【答案】CD【解析】升压变压器的输出电压由电源电压及匝数比决定,输出功率变大时升压变压器的输出电压不变,A 错误;在电能输出过程中有:I =PU,U 线=IR 线,因P 变大,I 变大,所以U 线变大,U 3=U 2-U 线,故降压变压器初级线圈电压U 3变小,则降压变压器的输出电压也变小,B 错误;由P 损=2P U()R 线,因P 变大,所以P 损变大,C 正确;根据P P 损=2P R U P()线=2PR U 线,因P 变大,所以比值变大,D 正确。
11. 【答案】0.025T【解析】设匀强磁场的磁感应强度大小为B ,感应电动势的峰值E m =NBSω=NBS 2Tπ由闭合电路欧姆定律得 I m =m E I=R r +,由此可得:B =m 2R r TI NS π(+) 由图知:I m =π×10-2A,T =0.10s由题可知:S =200cm 2=0.02m 2,R +r =90Ω+10Ω=100Ω,N =100 把上述条件代入得:B =0.025T12. 【答案】1320 72 0.095 A【解析】由于两灯泡均正常发光所以有U 2=6 V,U 3=12 V根据原、副线圈电压与匝数的关系 由12U U =12n n ,23U U =23n n 得 n 1=12U U n 2=2206×36=1320(匝) n 3=32U U n 2=126×36=72(匝) 由于P 入=P 出,P 出=P 2+P 3,所以P 入=P 2+P 3即I 1U 1=P 2+P 3,则I 1=231P P U +≈0.095 A 13. 【答案】(1)nBS R r + (2)2()4R nBS R rωπ+ 【解析】(1)在此过程中,穿过线圈的磁通量变化ΔΦ=BS ,经历时间Δt =4T =2ωπ 产生的平均电动势为E =nt Φ∆∆=2πnBωS 平均电流为=E R r +=2nB S R r ωπ(+)通过R 的电荷量q =·Δt =nBS R r +(2)该过程中电阻R 上产生的焦耳热为一个周期内产生焦耳热的14Q =14I 2RT =142R 2ωπ=2()4R nBS R rωπ+ 14. 【答案】(1)25A (2)4000V (3)190∶11 (4)800W【解析】(1)由P =I 2R 知输电线上的电流I=25A (2)升压变压器的输出电压U 2=P I =31001025⨯V =4000V (3)降压变压器的输入电压U 3=U 2-IR =(4000-25×8)V =3800V 降压变压器的匝数比34n n =3800220=19011(4)改为10kV 电压后输电线上的电流I ′=P U '=33100101010⨯⨯A =10A 输电线上损失的功率为ΔP =I ′2R =102×8W =800W。
