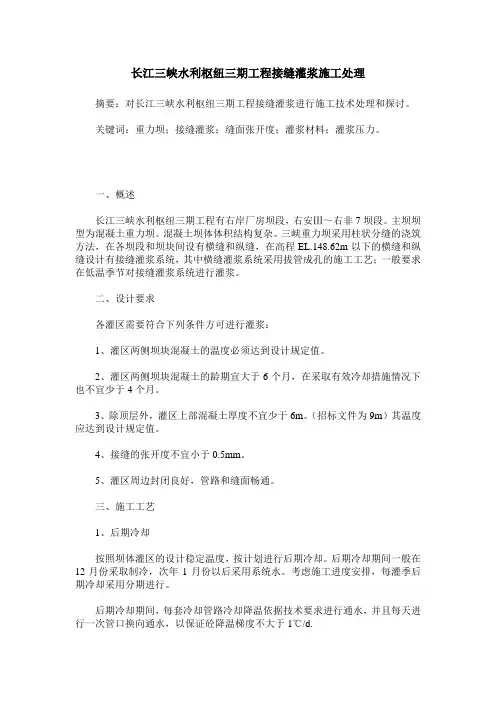

长江三峡水利枢纽三期工程接缝灌浆施工处理
长江三峡水利枢纽三期工程接缝灌浆施工处理摘要：对长江三峡水利枢纽三期工程接缝灌浆进行施工技术处理和探讨。
关键词：重力坝；接缝灌浆；缝面张开度；灌浆材料；灌浆压力。
一、概述长江三峡水利枢纽三期工程有右岸厂房坝段，右安Ⅲ～右非7坝段。
主坝坝型为混凝土重力坝。
混凝土坝体体积结构复杂。
三峡重力坝采用柱状分缝的浇筑方法，在各坝段和坝块间设有横缝和纵缝，在高程EL.148.62m以下的横缝和纵缝设计有接缝灌浆系统，其中横缝灌浆系统采用拔管成孔的施工工艺；一般要求在低温季节对接缝灌浆系统进行灌浆。
二、设计要求各灌区需要符合下列条件方可进行灌浆：1、灌区两侧坝块混凝土的温度必须达到设计规定值。
2、灌区两侧坝块混凝土的龄期宜大于6个月，在采取有效冷却措施情况下也不宜少于4个月。
3、除顶层外，灌区上部混凝土厚度不宜少于6m。
（招标文件为9m）其温度应达到设计规定值。
4、接缝的张开度不宜小于0.5mm。
5、灌区周边封闭良好，管路和缝面畅通。
三、施工工艺1、后期冷却按照坝体灌区的设计稳定温度，按计划进行后期冷却。
后期冷却期间一般在12月份采取制冷，次年1月份以后采用系统水。
考虑施工进度安排，每灌季后期冷却采用分期进行。
后期冷却期间，每套冷却管路冷却降温依据技术要求进行通水，并且每天进行一次管口换向通水，以保证砼降温梯度不大于1℃/d.2、灌浆温度坝体混凝土温度观测除了依靠预埋的电阻式温度计，还利用冷却水管闷温测温，闷温检查一般要求对冷却水管充水封闭5天左右。
为了保证精度，测温温度计采用刻度为0～50℃，最小读数不大于0.5 ℃的水银温度计。
每套冷却水管采用温度计测量15组数据，去掉读数系列首尾1～3个及与平均值相差2～3 ℃以上的不合理数值后，取均值为最终测温成果。
3、缝面张开度缝面张开度是决定水泥灌浆及选用浆液稠度的重要条件。
灌前观测分析张开度，为制定合理的灌浆措施提供依据。
测量缝面张开度可采用：（1）在典型缝面埋设电阻差动式测缝计测读。
帷幕灌浆施工演示专题培训课件
群孔冲洗 ：把两个以上的孔组成一组进行冲洗，可 以把组内各钻孔之间岩石裂隙中的充填物清除出孔 外。
2.冲洗
（2）应用
帷幕灌浆的冲洗方法：一般均为单孔冲洗，只有在 个别情况下，少数灌浆孔为了某种特殊目的才进行 群孔冲洗。
①高压冲洗
整个过程在大的压力下进行，以便将裂隙中的充 填物向远处推移或压实，但要防止岩层抬动变形。
②高压脉动冲洗
首先用高压冲洗，压力为灌浆压力的80～100%， 连续冲洗5～10min后，将孔口压力迅速降到零， 形成反向脉冲流，将裂隙中的碎屑带出，回水呈 浑浊色。当回水变清后，升压用高压冲洗，如此 一升一降，反复冲洗，直至回水洁净后，延续 10～20min为止。
③扬水冲洗
将管子下到孔底、上接风管，通入压缩空气，使 内的水和空气混合，由于混合水体的比重轻，将 孔内的水向上喷出孔外，孔内的碎屑随之喷出孔 外。
5.浆液浓度与配合比
灌浆压力和吸浆率是灌浆施工中相互关联的两个 重要参数，其中一个发生变化，就将引起另一个 随着变化
而浆液浓度却又与吸浆率有密切关系。 为此，对灌浆施工所用浆液的配比和灌浆过程中
浆液浓度的变换，也需很好地研究，他们也是保 证灌浆质量，提高经济效益的重要因素之一。
（1）浆液的配合比
三.灌浆施工阶段进行的压水试验
目的：
测定围岩吸水性，核定围岩的渗透性。为灌浆 时选取泵量，泵压及浆液浓度或配方提供依据， 同时冲洗钻孔，检查止浆塞和灌浆管路情况， 并且通过灌浆前后压水试验的对比来检验灌浆 效果。
三.灌浆施工阶段进行的压水试验
帷幕灌浆施工中，首先在先导孔内需自上而下分 段做压水试验。除先导孔外，其他灌浆孔每一灌 浆段在灌浆前宜做简易压水试验。
2.冲洗
2.冲洗
（2）应用
帷幕灌浆的冲洗方法：一般均为单孔冲洗，只有在 个别情况下，少数灌浆孔为了某种特殊目的才进行 群孔冲洗。
①高压冲洗
整个过程在大的压力下进行，以便将裂隙中的充 填物向远处推移或压实，但要防止岩层抬动变形。
②高压脉动冲洗
首先用高压冲洗，压力为灌浆压力的80～100%， 连续冲洗5～10min后，将孔口压力迅速降到零， 形成反向脉冲流，将裂隙中的碎屑带出，回水呈 浑浊色。当回水变清后，升压用高压冲洗，如此 一升一降，反复冲洗，直至回水洁净后，延续 10～20min为止。
③扬水冲洗
将管子下到孔底、上接风管，通入压缩空气，使 内的水和空气混合，由于混合水体的比重轻，将 孔内的水向上喷出孔外，孔内的碎屑随之喷出孔 外。
5.浆液浓度与配合比
灌浆压力和吸浆率是灌浆施工中相互关联的两个 重要参数，其中一个发生变化，就将引起另一个 随着变化
而浆液浓度却又与吸浆率有密切关系。 为此，对灌浆施工所用浆液的配比和灌浆过程中
浆液浓度的变换，也需很好地研究，他们也是保 证灌浆质量，提高经济效益的重要因素之一。
（1）浆液的配合比
三.灌浆施工阶段进行的压水试验
目的：
测定围岩吸水性，核定围岩的渗透性。为灌浆 时选取泵量，泵压及浆液浓度或配方提供依据， 同时冲洗钻孔，检查止浆塞和灌浆管路情况， 并且通过灌浆前后压水试验的对比来检验灌浆 效果。
三.灌浆施工阶段进行的压水试验
帷幕灌浆施工中，首先在先导孔内需自上而下分 段做压水试验。除先导孔外，其他灌浆孔每一灌 浆段在灌浆前宜做简易压水试验。
2.冲洗
混凝土工程施工工艺标准化培训ppt课件
允许偏差(mm) 2 5
轴线位置 结构物设计位置
底模上表面标高
截面内部尺寸
基础 柱、墙、梁
层高垂直
全高≤5m 全高＞5m
.
5 +5~0 ±10 +4~-5
6 8
17
1.1.5 安装允许误差
预制构件模板的安装允许偏差
+10~0
15
结构物水平断面内部尺寸
±20
承重模板标高
+5~0
中心线位置 预留孔、洞尺寸及位置
截面内部尺寸
5 +10~0
备注：外露表面、隐蔽表面系指模板相应混凝土表1面6 最终所处的位置。 .
1.1.5 安装允许误差
一般现浇结构模板的安装允许偏差
模板平整度
项目 相邻两板面高差 局部不平(用2m直尺检查)
李明鉴 吴 琪 郭大侠 张文彬 李国清 杨开平 安莉玲
1
.
编制说明
为稳定提高三峡三期工程施工质量，推进施工工艺标准 化进程，三峡总公司质量总监办公室组织三峡工程建设部厂 坝项目部、航建项目部和参与三期工程建设的各主要施工、 监理单位共同编制了本幻灯片。
本幻灯片不是包罗万象的教科书，而是针对一线施工人 员的培训材料，重在规范关键施工工艺操作，以确保三峡三 期工程一流施工质量为目的。
用，为早日把我国建设成为世界水电强国贡献一份应尽的力
量。
2
.
致谢
参加三峡工程建设的各施工、监理单位和总公司 相关部门对本幻灯片的编制工作给予了大力支持和协 助，在此深表感谢。
3
.
第一篇 混凝土工程
1 模板施工 2 钢筋施工 3 预埋件施工 4 仓面处理 5 混凝土拌和 6 混凝土运输 7 混凝土浇筑 8 混凝土养护与保温 9 通水冷却及混凝土温度测量
灌浆工程施工工艺标准化培训
测顶角、方位角
1.6 孔深要求
终孔孔深不得小于设计图纸、文件规定的深度或监理 工程师指示深度。
精选课件
1.6 孔深要求
测绳量测孔深时，测绳底端系的铅锤重约500g~1000g， 不宜过轻，应能准确测记孔的深度。
精选课件
2.1 制(供)浆流程
制浆站可据灌浆施工特点，考虑布置现场制浆点或 CMS2008集中制浆站，制浆能力应满足高峰期用浆 需要。
自上而下分段灌浆程序示意图
精选课件
2m
3.2 固结灌浆 — 段长规定
当固结灌浆孔基岩段长
小于6m时可不分段，
全孔一次灌注；大于
接触段
6m时需分段钻灌，按
1
其接触段(第1段)2m，
以下各段5m控制，特
殊情况最大段长不得超
2
过8m。
5m
精选课件
固结灌浆孔段长划分
3.4 固结灌浆 — 阻塞
有盖重固结灌浆， 第1段应阻塞在基 岩面以上混凝土内 0.5m左右，以下 各段应阻塞在上一 灌段底以上0.5m 左右，其射浆管距 灌浆段孔底不应大 于0.5m。
精选课件
4.7 帷幕灌浆 — 灌浆结束条件
同时满足下述规定方可结束灌浆作业： ⑴ 设计压力下灌浆孔第1~3段注入率小于0.4L/min时， 第4段及以下各段注入率小于1.0L/min时，再延 续灌注90min。 ⑵ 灌浆全过程中，在设计压力下的灌浆时间不得少于 120min。
精选课件
4.8 帷幕灌浆 — 终孔条件
同时满足下述规定可以终孔： ⑴ 所有灌浆孔孔深均应达到设计图纸、通知、文件规 定的底线高程。 ⑵ 终孔段基岩透水率应小于1Lu且灌浆单耗应小于 20kg/m，否则应自动加深钻灌直至满足上述两 标准为止。 ⑶ 终孔段遇规模较大的断层、岩脉等地质构造时，应 加深钻孔至穿过该地质构造下盘5m以上。

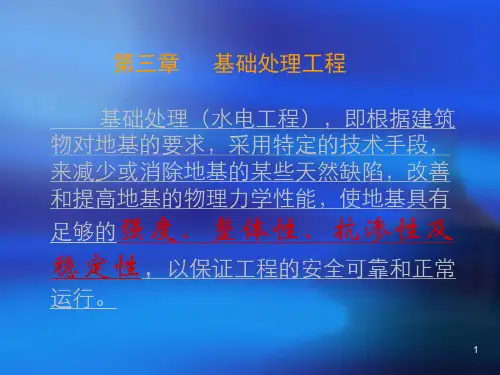

水利工程施工基础灌浆PPT演示课件
45
四、化学灌浆
化学灌浆是在水泥灌浆基础上发展起来的新型
灌浆方法。它是将有机高分子材料配制成的浆液灌
入地基或建筑物的裂缝中，经胶凝固化后，达到防
渗、堵漏、补强、加固的目的。
化学灌浆在基岩处理中，是作为水泥灌浆辅助
手段的。
它主要用于：裂隙与空隙细小（0.1mm以
下），颗粒材料不能灌入；对基础的防渗或强度有
40
3．压水试验
压水试验目的：测定地层的渗透特性，为基岩 的灌浆施工提供基本技术资料。压水试验也是检查 地层灌浆实际效果的主要方法。 压水试验的原理：在一定的水头压力下，通过钻孔 将水压入到孔壁四周的缝隙中，根据压入的水量和 压水的时间，计算出代表岩层渗透特性的技术参数。
在我国，采用透水率q来表示岩层的渗透特性。
51
52
53
54
55
56
57
58
砂砾石地层灌浆
在砂砾石地层上修建水工建筑物，也可采用 灌浆方法来建造防渗帷幕。其主要优点是：灌浆 帷幕对基础的变形具有较好的适应性，施工的灵 活性大，较之其它方法，更适合于在深厚砂砾石 地层施工。
砂砾石地层具有结构松散、空隙率大、渗透 性强的特点，在地层中成孔较困难，与基岩有很 大差别。因此，在砂砾石地层中灌浆，有一些特 殊的技术要求与施工工艺。
方式有纯压式和循环式两种。 （3）钻灌方法 按照同一钻孔内的钻灌顺序，有全孔一
次钻灌和全孔分段钻灌两种方法。 全孔一次钻灌系将灌浆孔一次钻到全深，并沿全孔进行灌
浆。这种方法施工简便，多用于孔深不超过6m，地质条 件良好，基岩比较完整的情况。 全孔分段钻灌又分自上而下法、自下而上法、综合灌浆法 及孔口封闭法等。
59
多。
49
四、化学灌浆
化学灌浆是在水泥灌浆基础上发展起来的新型
灌浆方法。它是将有机高分子材料配制成的浆液灌
入地基或建筑物的裂缝中，经胶凝固化后，达到防
渗、堵漏、补强、加固的目的。
化学灌浆在基岩处理中，是作为水泥灌浆辅助
手段的。
它主要用于：裂隙与空隙细小（0.1mm以
下），颗粒材料不能灌入；对基础的防渗或强度有
40
3．压水试验
压水试验目的：测定地层的渗透特性，为基岩 的灌浆施工提供基本技术资料。压水试验也是检查 地层灌浆实际效果的主要方法。 压水试验的原理：在一定的水头压力下，通过钻孔 将水压入到孔壁四周的缝隙中，根据压入的水量和 压水的时间，计算出代表岩层渗透特性的技术参数。
在我国，采用透水率q来表示岩层的渗透特性。
51
52
53
54
55
56
57
58
砂砾石地层灌浆
在砂砾石地层上修建水工建筑物，也可采用 灌浆方法来建造防渗帷幕。其主要优点是：灌浆 帷幕对基础的变形具有较好的适应性，施工的灵 活性大，较之其它方法，更适合于在深厚砂砾石 地层施工。
砂砾石地层具有结构松散、空隙率大、渗透 性强的特点，在地层中成孔较困难，与基岩有很 大差别。因此，在砂砾石地层中灌浆，有一些特 殊的技术要求与施工工艺。
方式有纯压式和循环式两种。 （3）钻灌方法 按照同一钻孔内的钻灌顺序，有全孔一
次钻灌和全孔分段钻灌两种方法。 全孔一次钻灌系将灌浆孔一次钻到全深，并沿全孔进行灌
浆。这种方法施工简便，多用于孔深不超过6m，地质条 件良好，基岩比较完整的情况。 全孔分段钻灌又分自上而下法、自下而上法、综合灌浆法 及孔口封闭法等。
59
多。
49
水工混凝土、灌浆工程施工规范学习培训
5.混凝土浇筑
进场的水泥，应按生产厂家、品种和强度等级，分别储存 到有明显标志的储罐或仓库中，不应混装。水泥在运输和 储存过程中应防水防潮。 细骨料应质地坚硬、清洁、级配良好，人工砂细度模数宜 在2.4~2.8内；天然砂的细度模数宜在2.2~3.0内。细骨料 的表面含水率不宜超过6%。 粗骨料应质地坚硬、清洁、级配良好，如有裹泥或污染应 及时清除，应控制各级骨料的超径、逊径含量。 粉煤灰宜选用Ⅰ级或Ⅱ级粉煤灰。 混凝土施工前应对拌合设备、运输设备和浇筑设备进行检 查，确保设备完好；混凝土拌合应严格遵守签发的混凝土 配料单，不应擅自更改。 混凝土拌合物出现下列情况之一者，应按不合格料处理：
4.预埋件施工
预埋件的结构型式和尺寸、埋设位置以及所用材料的品种、 规格、性能指标应符合设计要求和有关标准。 预埋件不应露天存放，以防晒防潮，避免与油和润滑剂接触。 埋设完成后，应做好保护，避免受损、移位、变形或堵塞。 止水片（带）下面及周围的混凝土应振捣密实，以确保混凝 土同止水片紧密结合，避免止水片周围形成空穴。
今年项目部已全面进入混凝土浇筑、灌浆施工阶段， 混凝土质量控制是我们今年工作的重心。为了规范 混凝土工程、灌浆工程施工，确保施工质量，特组 织大家学习相关施工规范。本次培训的目的要求所 有施工现场人员熟练掌握混凝土浇筑的各个工序， 严格按照规范来施工，必须熟悉三检表的填写，并 严格执行三检表中所列的检查项目，对每一道工序 严格按照三检表来进行检验，检验合格后方可进行 下一工序的施工。现在从混凝土浇筑过程中的各个 工序来学习施工规范。
不合格的混凝土不应入仓，已入仓的不合格混凝土应彻底清除。 入仓混凝土应及时平仓振捣，混凝土浇筑过程中，严禁在罐车、 泵车及仓内加水；如发现和易性较差时，应加强振捣；仓内泌 水应及时排除，避免外来水进入仓内。混凝土浇筑应保持连续 性，因故中断超过允许间歇时间，但混凝土尚能重塑的，可继 续浇筑，否则应按施工缝处理。 混凝土入仓后，先平仓后振捣，不应以振捣代替平仓；每一位 置的振捣时间以混凝土粗骨料不在下沉、开始泛浆为准，防止 欠振、漏振或过振。振捣器不应直接碰撞模板、钢筋及预埋件 等。振捣器垂直插入混凝土中，按顺序依次振捣，每次振捣时 间30s，防止漏振、过振；坡面上从坡底向坡顶振捣，并采取 有效措施防止混凝土下滑和骨料集中。浇筑仓混凝土出现下列 情况，混凝土予以挖除： 低等级混凝土料混入高等级混凝土浇筑部位； 未及时平仓振捣且已初凝的混凝土料； 长时间不凝固的混凝土料； 混凝土无法振捣密实或对结构物带来不利影响的级配错误混凝 土料。 混凝土施工缝面无乳皮，微露粗砂，有特殊要求的部位微露小 石。
水工混凝土、灌浆工程施工规范学习培训共23页
பைடு நூலகம்
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
水工混凝土、灌浆工程施工规范学习 培训
11、不为五斗米折腰。 12、芳菊开林耀，青松冠岩列。怀此 贞秀姿 ，卓为 霜下杰 。
13、归去来兮，田蜀将芜胡不归。 14、酒能祛百虑，菊为制颓龄。 15、春蚕收长丝，秋熟靡王税。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
三峡永久船闸化学灌浆工艺
保钻孔 穿过缝 面。 （ ） 于深 、 ３对 大缝 ， 钻孔通常 为手风钻钻 孔 ， 内浆 液聚集 ， 孔
１３ ２ 埋 管及 封 缝 ．．
对 于 小 口径 电 钻 孔 采 用 阻 塞 器 阻 塞 ， 、 深 大缝 ， 用 手 风 钻 采
钻孔 、 预埋 １ 进 、 ２ 回浆管 ， 内回填瓜米石或预埋钢筋 ， 孔 埋管结 束后 ， 利用 灌浆 管压 风洗缝 ， 然后 封缝 ， 干缝 采用 １３ ４８环 氧胶
１２ 灌 浆材料 ．
三峡工 程裂缝灌浆主要采用麦斯特公司生产的 Ｌ Ｌ及长江 Ｐ 水利委员会 长江科学院研制的 ｃ ｗ。两种材 料的 主要 性能见 表
２。
１３ 灌浆处 理一 般工 艺 ．
１３ １ 钻 孔 、 ．． 布嘴
钻孔 有 骑 缝 孔 和 斜 孔 两 种 ， 先 采 用 １ 钻孔 。 Ⅱ类 缝 优 ８电 收 稿 日期 ：０７— ３— １ ２０ ０ ０
泥、 环氧砂浆或水泥砂浆封堵 ， 缝采用 Ｋ Ｋ 、 湿 Ｂ、Ｔ 封堵 王等快速
封堵剂进行封 堵 。
１３ ３ 试 压 ．．
试压 目的一方面是进一步洗缝 ； 另一方面是检查封缝效果。 湿缝采用风水轮换冲洗 ， 水压 ０３Ｍ ａ风压 ０ １ Ｐ ； ． Ｐ ， ． Ｍ ａ 干缝 只进 ５ 行压 风 ， 压力 ０ ２Ｍ ａ ． Ｐ 。
10925506132埋管及封缝对于小口径电钻孔采用阻塞器阻塞深大缝采用手风钻钻孔预埋d12进回浆管孔内回填瓜米石或预埋钢筋埋管结束后利用灌浆管压风洗缝然后封缝于缝采用1438环氧胶泥环氧砂浆或水泥砂浆封堵湿缝采用kbkt封堵王等快速封堵剂进行封堵
维普资讯
第３ ８卷 第 ５期 ２ ７年 ５ 月 ００ 文 章 编 号 ：０ １ １９ ２０ ）５ ００ —０ １０ —４７ （０７０ — ０ ４ ３
三峡工程施工工艺标准化培训-预埋件施工(上)
材质可以是聚氯乙烯(PVC)或橡胶。 止水(浆)片应塑化均匀，不得有气孔、变形、裂纹或
撕裂，不得有烧焦及未塑化的生料。 止水(浆)带表面的污物、油渍应清除干净。
3 2021/3/10
3.1.2 止水(浆)片安装 — 对位
应严格保证鼻子部位与伸缩缝位置一致，骑缝布置， 鼻子中心线与接缝中心线的允许偏差为±5mm。
≥20cm
15
2021/3/10
3.1.2 止水(浆)片安装 — 检查
止水铜片的凹槽部位须用沥青麻丝填实。
铜 止 水 片 鼻 子 内 填 充 的 沥 青 麻 丝 饱 满
正确做法
沥 青 与 麻 丝 混 合 不 均 匀 ， 麻 丝 未 浸 透
1错621/3/10
3.1.2 止水(浆)片安装 — 支撑固定
止水(浆)片安装时应采用专用支托卡具支撑牢固，竖 向止水(浆)片的支托卡具每50cm一道，水平止水(浆) 片的每100cm一道。
固定好的竖直塑料止水带卡具间距50cm
13 固定好的水平塑料止水带卡具202间1/3距/10100cm
塑料止水片的接头除进行外观质量检查外，还应用手 指从接头两侧挤压来检查接头是否存在脱空等焊接不 紧密现象；如有脱空，则揭开接头重新焊接。
拉筋、钢筋或其他钢结构不得与止水1(4浆)片相碰接。 2021/3/10
3.1.2 止水(浆)片安装 — 检查
铜止水片必须高出先浇混凝土块表面20cm以上，并 应采取措施防止已埋止水片变形、移位、撕裂或破坏。
应尽量减少铜止水焊缝区域焊接氧化部分的面积，并 将氧化部分控制在焊缝两侧1cm范围内。
铜止水片焊接接头，表面应光滑、无砂眼、无裂纹、 无气泡、无夹渣、无假焊、不渗水。
6 2021/3/10
撕裂，不得有烧焦及未塑化的生料。 止水(浆)带表面的污物、油渍应清除干净。
3 2021/3/10
3.1.2 止水(浆)片安装 — 对位
应严格保证鼻子部位与伸缩缝位置一致，骑缝布置， 鼻子中心线与接缝中心线的允许偏差为±5mm。
≥20cm
15
2021/3/10
3.1.2 止水(浆)片安装 — 检查
止水铜片的凹槽部位须用沥青麻丝填实。
铜 止 水 片 鼻 子 内 填 充 的 沥 青 麻 丝 饱 满
正确做法
沥 青 与 麻 丝 混 合 不 均 匀 ， 麻 丝 未 浸 透
1错621/3/10
3.1.2 止水(浆)片安装 — 支撑固定
止水(浆)片安装时应采用专用支托卡具支撑牢固，竖 向止水(浆)片的支托卡具每50cm一道，水平止水(浆) 片的每100cm一道。
固定好的竖直塑料止水带卡具间距50cm
13 固定好的水平塑料止水带卡具202间1/3距/10100cm
塑料止水片的接头除进行外观质量检查外，还应用手 指从接头两侧挤压来检查接头是否存在脱空等焊接不 紧密现象；如有脱空，则揭开接头重新焊接。
拉筋、钢筋或其他钢结构不得与止水1(4浆)片相碰接。 2021/3/10
3.1.2 止水(浆)片安装 — 检查
铜止水片必须高出先浇混凝土块表面20cm以上，并 应采取措施防止已埋止水片变形、移位、撕裂或破坏。
应尽量减少铜止水焊缝区域焊接氧化部分的面积，并 将氧化部分控制在焊缝两侧1cm范围内。
铜止水片焊接接头，表面应光滑、无砂眼、无裂纹、 无气泡、无夹渣、无假焊、不渗水。
6 2021/3/10
三峡工程施工工艺标准化培训(演示版)
5 仓面积(泌)水处理
汇集成片的仓面泌水和外来水的排除
5 仓面积(泌)水处理
要特别注意止水(浆)片等预埋件周边不得有积水和骨 料集中。
泌(积)水未引走或排除前不得继续铺料、振捣，严禁 以混凝土赶水。
严禁在模板上开孔赶水，以防带走灰浆而导致麻面。
6 雨天混凝土浇筑
吃饭或交接班前，必须将已入仓的混凝土全部振捣完毕， 并盖好防雨布，且防雨布必须完好无破损。
大面积振捣时，几个振捣工应排成一排，保持规定的 作业路线，按顺序依次振捣，以防漏振。 振捣器插入间距应控制在振捣器有效作业半径的1.5 倍以内，且振捣器插入孔位按三角形或正方形分布。
正确做法
正方形 分布
错误做法
≤1.5R
4
3 2 1
7 8
≤1.5R
5 6 4
梅花形 分布
3 2
≤1.5R
5
1
4
3 2 1 5 6 7 振捣无序，易留死角，造成漏振
铺料宽度
台阶宽度
21
水流方向
9
13
17
5 2 1
8
4 3 7
12
6
16 11
10
20
布料一般要求
严格按混凝土浇筑仓面设计要求的浇筑方向、坯层厚 度、台阶宽度、布料顺序分层摊铺。
铺料厚度一般较浇筑坯层厚度厚10cm左右，布料应均 匀、有序，分层要清楚。
3.5 振捣注意事项
如在振捣过程中出现砂浆窝，应将砂浆窝中的砂浆铲 出，用脚或振捣棒从旁将混凝土压送至该处填补，不 可将别处石子移来填补，以免重新出现砂浆窝。 如在振捣过程中出现出现石子窝，按将松散石子铲出， 用脚或振捣棒从旁将混凝土压送至该处填补，不可将 别处砂浆移来填补。
三峡工程施工工艺标准化培训(演示版_灌浆工程)
使用过程中应经常检查、校对压力计，检查回浆管路 上的压力表读数和记录仪显示的压力值是否一致。 压力误差不得大于5%，否则应查明原因并校正。
标准压力表
回浆管
ห้องสมุดไป่ตู้
校验自动记录仪压力
1.3 常用设备及仪表检查、率定
施工所选用的压力表应能使灌浆压力在其最大标值的 1/4～3/4之间。
施工中不同量程的压力表
2.4 钻孔取芯
物探测试孔、帷幕先导孔、质量检查孔钻孔时应取芯。 先导孔、物探测试孔 取芯获得率要求达 80%以上，质量检查 孔90%以上。 每一钻进回次取出的 岩芯从岩芯管退出时， 不可猛烈敲击。
小心取出芯样
2.4 钻孔取芯
按从孔口到孔底的顺序将岩芯依次排放在岩芯箱内， 并用岩芯牌隔开。 凡长度超过5cm的岩芯，按顺序统一编号。 每孔岩芯应及时进行岩芯描述，并绘制柱状图。 岩芯一般不需永久保存，监理工程师有特殊要求的岩 芯应保存、摄影、存档。 岩芯顺序自左而右、自上而下列放。 单孔多箱时，岩芯箱自下而上编号存放。
三峡工程帷幕灌浆用水泥采用三台水泥湿磨机串联连 接，逐级磨细，并要求定期调整湿磨机的磨具间隙， 以确保湿磨后的水泥浆液细度达到设计要求。
湿磨机调整就位
1.3 常用设备及仪表检查、率定
灌浆泵性能应与浆液类型、浓度相适应，压水灌浆前 要对灌浆泵进行检查，以保证工作性能稳定。 灌浆泵容许工作压力应大于最大灌浆压力的1.5倍， 排浆量应大于80L/min。
用校验台对测斜仪进行校验
现场调零
下入探测棒
测顶角、方位角
2.6 孔深要求
终孔孔深不得小于设计图纸、文件规定的深度或监理 工程师指示深度。
三峡工程施工工艺标准化培训钢筋施工PPT课件
7
2.1.2 钢筋代换
钢筋代换时应进行计算强度换算，并对钢筋截面面积 作相应改变。
以粗钢筋代替细钢筋时，直径变化不宜超过4mm， 且变更后的钢筋总截面面积不得小于设计值或大于设 计值的103％。
以粗钢筋代替细钢筋时，部分构件应校核握裹力。 用高一级钢筋代替低一级钢筋时，宜改变钢筋直径而
不宜改变钢筋根数，且部分构件应校核裂缝和变形。 钢筋等级的变换不能超过一级。 对于温度钢筋，不得用粗钢筋代替细钢筋。
采用冷拉方法调直时，冷拉伸长率不得大于1％。 调直后钢筋表面伤痕不得使钢筋截面减少5％以上。 有死弯或劈裂的钢筋应作为废品处理。
11
2.2.3 端头加工 — 钢筋切割方法选择
采用绑扎、帮条焊、搭接焊的钢筋端头应采用机械 切割。
采用电渣压力焊的端头不得采用切割机切割，应采 用砂轮锯或气焊切割。
8
2.2 钢筋加工
2.2.1 清除污锈 2.2.2 钢筋调直 2.2.3 端头加工 2.2.4 弯折加工
9
2.2.1 清除污锈
钢筋除锈宜采用除锈机、风砂枪等机械除锈，钢筋数 量较少时也可采用人工除锈。
钢筋表面应洁净，使用前应将表面油渍、漆污、锈皮、 鳞锈等清除干净，水锈和色锈可不做专门处理。
c. 焊接与绑扎接头距离钢筋弯头起点不得小于10d，也不得
位于最大弯矩处；
d. 机械连接接头在受拉区不得超过50％，在受压区或装配 式构件中钢筋受力较小的部位，A级接头不受限制；
e. 若两根相邻的钢筋接头中距在500mm以内或两个绑扎接头 的中距在绑扎搭接长度以内，均按同一截面处理。
6
2.1.1 钢筋配料
混凝土施工主要工艺流程
模板施工 钢筋施工 预埋件施工 仓面处理
骨料生产 混凝土拌和 混凝土运输 混凝土浇筑 混凝土养护与保温
2.1.2 钢筋代换
钢筋代换时应进行计算强度换算，并对钢筋截面面积 作相应改变。
以粗钢筋代替细钢筋时，直径变化不宜超过4mm， 且变更后的钢筋总截面面积不得小于设计值或大于设 计值的103％。
以粗钢筋代替细钢筋时，部分构件应校核握裹力。 用高一级钢筋代替低一级钢筋时，宜改变钢筋直径而
不宜改变钢筋根数，且部分构件应校核裂缝和变形。 钢筋等级的变换不能超过一级。 对于温度钢筋，不得用粗钢筋代替细钢筋。
采用冷拉方法调直时，冷拉伸长率不得大于1％。 调直后钢筋表面伤痕不得使钢筋截面减少5％以上。 有死弯或劈裂的钢筋应作为废品处理。
11
2.2.3 端头加工 — 钢筋切割方法选择
采用绑扎、帮条焊、搭接焊的钢筋端头应采用机械 切割。
采用电渣压力焊的端头不得采用切割机切割，应采 用砂轮锯或气焊切割。
8
2.2 钢筋加工
2.2.1 清除污锈 2.2.2 钢筋调直 2.2.3 端头加工 2.2.4 弯折加工
9
2.2.1 清除污锈
钢筋除锈宜采用除锈机、风砂枪等机械除锈，钢筋数 量较少时也可采用人工除锈。
钢筋表面应洁净，使用前应将表面油渍、漆污、锈皮、 鳞锈等清除干净，水锈和色锈可不做专门处理。
c. 焊接与绑扎接头距离钢筋弯头起点不得小于10d，也不得
位于最大弯矩处；
d. 机械连接接头在受拉区不得超过50％，在受压区或装配 式构件中钢筋受力较小的部位，A级接头不受限制；
e. 若两根相邻的钢筋接头中距在500mm以内或两个绑扎接头 的中距在绑扎搭接长度以内，均按同一截面处理。
6
2.1.1 钢筋配料
混凝土施工主要工艺流程
模板施工 钢筋施工 预埋件施工 仓面处理
骨料生产 混凝土拌和 混凝土运输 混凝土浇筑 混凝土养护与保温
