钢筋混凝土原理和分析--ppt课件精选全文完整版
构造措施，回到工程实践中验证，改进和 补充。
• 混凝土结构作为结构工程的一个分支，亦
服从上述规律。
PPT课件
21
参考教材
[1] 钢筋混凝土原理和分析 过镇海 时旭东主编 清
华大学出版社 2003 [2] 混凝土结构基本原理 蓝宗建主编 东南大学出
版社 2002 [3] 混凝土结构设计规范理解与应用 徐有邻 周氐编 著 中国建筑工业出版社 2002 [4] 钢筋混凝土结构理论 王传志、藤智明主编 中 国建筑工业出版社 1985
混凝土一直被认为是“脆性”，材料，无论是受压还是受
拉状态，它的破坏过程都短暂、急骤，肉眼不可能仔细地观察到
其内部的破坏过程。现代科学技术的高度发展，为材料和结构试
验提供了先进的加载和量测手段。现在已经可以比较容易地获得
塑性变形： 在外力作用下由凝胶、孔隙、微裂缝产生。
破坏起源： 孔隙、微裂缝等原因造成。
PH值：
由于水泥石中的氢氧化钙存在，混凝土 偏碱性。
由于水泥凝胶体的硬化过程需要若干年才能完成，所
以，混凝土的强度、变形也会在较长时间内发生变化，
强度逐渐增长，变形逐渐加大。
PPT课件
26
由于混凝土材料的非均匀微构造、局部缺陷和离散性较大 而极难获得精确的计算结果。因此，主要讨论混凝土结构的 宏观力学反应，即混凝土结构在一定尺度范围内的平均值。 宏观结构中混凝土的两个基本构成部分，即粗骨料和水泥砂 浆的随机分布，以及两者的物理和力学性能的差异是其非匀 质、不等向性质的根本原因。
存在复杂的微观应力、应变和裂缝，受力后更
有剧烈的变化。
PPT课件
30
拉力
压力
在混凝土的凝固过程中，水泥的水化作用在表面形
• 混凝土结构作为结构工程的一个分支，亦
服从上述规律。
PPT课件
21
参考教材
[1] 钢筋混凝土原理和分析 过镇海 时旭东主编 清
华大学出版社 2003 [2] 混凝土结构基本原理 蓝宗建主编 东南大学出
版社 2002 [3] 混凝土结构设计规范理解与应用 徐有邻 周氐编 著 中国建筑工业出版社 2002 [4] 钢筋混凝土结构理论 王传志、藤智明主编 中 国建筑工业出版社 1985
混凝土一直被认为是“脆性”，材料，无论是受压还是受
拉状态，它的破坏过程都短暂、急骤，肉眼不可能仔细地观察到
其内部的破坏过程。现代科学技术的高度发展，为材料和结构试
验提供了先进的加载和量测手段。现在已经可以比较容易地获得
塑性变形： 在外力作用下由凝胶、孔隙、微裂缝产生。
破坏起源： 孔隙、微裂缝等原因造成。
PH值：
由于水泥石中的氢氧化钙存在，混凝土 偏碱性。
由于水泥凝胶体的硬化过程需要若干年才能完成，所
以，混凝土的强度、变形也会在较长时间内发生变化，
强度逐渐增长，变形逐渐加大。
PPT课件
26
由于混凝土材料的非均匀微构造、局部缺陷和离散性较大 而极难获得精确的计算结果。因此，主要讨论混凝土结构的 宏观力学反应，即混凝土结构在一定尺度范围内的平均值。 宏观结构中混凝土的两个基本构成部分，即粗骨料和水泥砂 浆的随机分布，以及两者的物理和力学性能的差异是其非匀 质、不等向性质的根本原因。
存在复杂的微观应力、应变和裂缝，受力后更
有剧烈的变化。
PPT课件
30
拉力
压力
在混凝土的凝固过程中，水泥的水化作用在表面形
钢筋混凝土工程ppt课件
u 圈梁、过梁
工程量=圈梁（含圈梁兼过梁）长度×圈梁断面
面积－圈梁与构造柱交接部分体积（m3）
注意：圈梁代替过梁者，过梁部分应与圈梁部分合
并计算。如需分别计算，过梁长按设计图示长度计
算，其过梁长度按门、窗洞口宽度两端共加50cm
计算过梁体积。
另外：
v 阳台、雨篷、挑梁等嵌入墙内的梁，按圈梁列项
计算。
构造柱断面面积的计算 14
S＝a× b ＋0.06 /2 × b
完整编辑ppt
15
V=（d1×d2+0.03×d2×2）×H
完整编辑ppt
16
二、现浇钢筋混凝土梁
Ø1.综合单价子目划分（4-21~4-26）
现浇混凝土梁综合单价中，梁划分为基础梁
4-21、单梁和连续梁4-22、迭合梁4-23、现浇
完整编辑ppt
40
3.现浇钢筋混凝土板工程量计算：
（3）平板：现浇板在房间开间上设置梁，且 现浇板二边或三边由墙承重者，应视为平板， 其工程量应分别按梁、板计算。由剪力墙支撑 的板按平板计算。平板与圈梁相接时，板算至 圈梁的侧面。 （4）薄壳板的肋、基梁并入薄壳体积内计算。 （5）预制板间补现浇板缝工程量，按设计板 缝宽度乘以长度乘以预制板厚以“m3”计算。
矩形柱
综
柱柱（断如面底周60长0*16.080m，以顶内4004*-41050）可按平 均柱周断长面执周行长相应1.矩8m形以柱外子目4。-16
合
单 价
异形柱
是指柱面有凹凸或竖向线脚的柱；截面为工
字、4十-1字7 、T形或正五边至正七边形的柱。
子 目 划
圆形柱
截柱面直为径圆0形.5或m以截内面为4七-1边8 形以上的正多 边柱形直柱径。0.5m以外 4-19

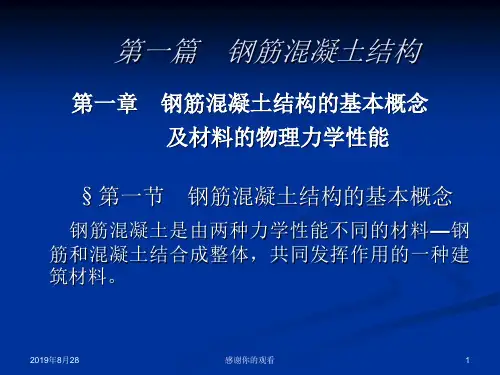

钢筋混凝土结构.ppt
2019年8月28
感谢你的观看
34
三、影响粘结强度的因素
1．混凝土强度
粘结强度与混凝土抗拉强度大约成正比关系
2．构件中钢筋的位置
混凝土浇筑后有下沉及泌水现象。处于水平位置的钢筋，其下的混 凝土由于水分、气泡的逸出及混凝土的下沉，并不与钢筋紧密接触，削 弱了二者之间的粘结作用，比竖向位置的钢筋的粘结强度要低。
感谢你的观看
18
2.混凝土在长期荷载作用下的变形—徐变
1 )徐变：混凝土在荷载长期作用下产生随时间而增长的变形。 2 )徐变曲线
2019年8月28
感谢你的观看
19
3)影响徐变的因素：
（1）混凝土长期荷载作用下的应力
应力≤0.5R0a时，线性徐变； 0.5R0a≤≤0.8R0a，时，非线性徐变 >0.8R0a，非稳定徐变。
8
3. 抗拉强度 1)测试方法:采用圆柱体或立方体的劈裂 试件来测定.(如下图）
劈裂试验
2019年8月28
感谢你的观看
9
2)采用劈裂试验测抗拉强度的原因
采用两端预埋钢筋的混凝土棱柱体测试轴心抗拉 强度时（如下图），保持试件轴心受拉是很重要的， 也是不容易完全做到的。混凝土内部结构不均匀，钢 筋的预埋和试件的安装都难以对中，而偏心又对抗拉 强度测试有很大的干扰。
性越差。延性是材料承受变形的能力）
3. —应变速率。
4.
应变速率小，峰值应力R0a降低，0增大。
5. —测试技术和实验条件
2019年8月28
感谢你的观看
16
3）混凝土的弹性模量，变形模量 （如图）
2019年8月28
感谢你的观看
17
原点弹性模量：Eh 切线模量： Eh
《建筑工程课件：钢筋混凝土结构基础》
适用于土质不均匀或承载力 差的地区，通过扩大基础面 积增加承载能力。
桩基础
适用于土层深且承载力较低 的地区，通过钢筋混凝土桩 提供承载支撑。
板基础
适用于均匀土层且承载力较 高的地区，为大型建筑提供 稳定的支撑。
地基处理技术对钢筋混凝土结构基础的影响
加固技术
如灰浆注入、桩基加固等，可以增加地基的承载力 和稳定性，提高结构的安全性。
性能参数
钢筋的性能参数包括屈服强 度、抗拉强度和弯曲能力， 这些参数决定了钢筋在结构 中的承载能力。
钢筋混凝土中钢筋与混凝土的作用原理
钢筋作用
钢筋在钢筋混凝土结构中起到增强混凝土抗拉强度 和抗裂性能的作用，使结构更加稳定和耐久。
混凝土作用
混凝土为钢筋提供保护，防止钢筋锈蚀，同时使结 构具有抗压强度和耐久性。
沉降控制
合理的地基处理可控制结构的沉降，防止出现不均 匀沉降造成的结构变形。
钢筋混凝土结构基础的施工工艺及过程控制
1
质量控制
2
通过合理的施工过程控制，确保基础的
质量达到设计要求，如控制混凝土强度、
保证钢筋覆盖层等。
3
工艺选择
施工前需选择适合的基础施工工艺，如 模板安装、钢筋绑扎、混凝土浇筑等。
验收与验收标准
钢筋混凝土结构设计的基本原则与步骤
1
基本原则
钢筋混凝土结构设计需遵循安全、经济、
设计步骤
2
美观等基本原则，满足结构的使用要求。
包括结构荷载计算、结构分析、钢筋布
置和截面设计等步骤，确保结构的合理
3
软件工具
性。
借助计算机辅助设计软件进行结构设计，
提高设计效率和精度。
基础类型及其适用条件分析
桩基础
适用于土层深且承载力较低 的地区，通过钢筋混凝土桩 提供承载支撑。
板基础
适用于均匀土层且承载力较 高的地区，为大型建筑提供 稳定的支撑。
地基处理技术对钢筋混凝土结构基础的影响
加固技术
如灰浆注入、桩基加固等，可以增加地基的承载力 和稳定性，提高结构的安全性。
性能参数
钢筋的性能参数包括屈服强 度、抗拉强度和弯曲能力， 这些参数决定了钢筋在结构 中的承载能力。
钢筋混凝土中钢筋与混凝土的作用原理
钢筋作用
钢筋在钢筋混凝土结构中起到增强混凝土抗拉强度 和抗裂性能的作用，使结构更加稳定和耐久。
混凝土作用
混凝土为钢筋提供保护，防止钢筋锈蚀，同时使结 构具有抗压强度和耐久性。
沉降控制
合理的地基处理可控制结构的沉降，防止出现不均 匀沉降造成的结构变形。
钢筋混凝土结构基础的施工工艺及过程控制
1
质量控制
2
通过合理的施工过程控制，确保基础的
质量达到设计要求，如控制混凝土强度、
保证钢筋覆盖层等。
3
工艺选择
施工前需选择适合的基础施工工艺，如 模板安装、钢筋绑扎、混凝土浇筑等。
验收与验收标准
钢筋混凝土结构设计的基本原则与步骤
1
基本原则
钢筋混凝土结构设计需遵循安全、经济、
设计步骤
2
美观等基本原则，满足结构的使用要求。
包括结构荷载计算、结构分析、钢筋布
置和截面设计等步骤，确保结构的合理
3
软件工具
性。
借助计算机辅助设计软件进行结构设计，
提高设计效率和精度。
基础类型及其适用条件分析
钢筋知识点串讲(并茂)PPT课件
03
焊接前需对钢筋进行除锈、去油污等处理，确保焊接质量 。
04
根据钢筋直径和焊接方法选择合适的焊条或焊丝。
05
控制焊接电流、电压和焊接速度等参数，确保焊接质量。
06
焊接完成后需进行外观检查和力学性能试验，确保连接质 量符合要求。
机械连接方法及操作要点
机械连接方法：常用的机械连接方法包括套筒挤压连接 、锥螺纹连接、直螺纹连接等，需根据钢筋直径和连接 性能要求选择合适的机械连接方法。 连接前需对钢筋进行除锈、去油污等处理，确保连接质 量。
对于重要结构，应选用高强度钢筋， 以降低用钢量，提高经济效益。
优先选用延性、可焊性、耐久性良好 的钢筋。
注意检查钢筋的外观质量、规格尺寸 和标志等是否符合国家标准规定。
钢筋加工工艺及设备
03
介绍
加工工艺流程简述
钢筋加工前的准备
包括钢筋的验收、分类、堆放和除锈 等。
钢筋的调直
采用卷扬机或调直机对弯曲的钢筋进 行调直。
钢筋弯曲机
用于将钢筋弯曲成所需形 状，使用时需调整弯曲轴 和挡铁轴的位置，确保弯 曲角度和半径准确。
操作规程与安全防护措施
操作规程 操作前需检查设备各部件是否完好，润滑系统是否正常。
按照设备使用说明书进行操作，不得超负荷运行。
操作规程与安全防护措施
操作过程中需保持设备稳定，防止发生意外事故。 安全防护措施
映钢筋的塑性变形能力。
冷弯性能
钢筋在常温下承受弯曲变形的 能力，是评价钢筋工艺性能的
重要指标之一。
钢筋材料性能与选用
02
力学性能指标
屈服强度
钢筋开始产生塑性变形 的应力，代表钢筋的抗
压能力。
抗拉强度
焊接前需对钢筋进行除锈、去油污等处理，确保焊接质量 。
04
根据钢筋直径和焊接方法选择合适的焊条或焊丝。
05
控制焊接电流、电压和焊接速度等参数，确保焊接质量。
06
焊接完成后需进行外观检查和力学性能试验，确保连接质 量符合要求。
机械连接方法及操作要点
机械连接方法：常用的机械连接方法包括套筒挤压连接 、锥螺纹连接、直螺纹连接等，需根据钢筋直径和连接 性能要求选择合适的机械连接方法。 连接前需对钢筋进行除锈、去油污等处理，确保连接质 量。
对于重要结构，应选用高强度钢筋， 以降低用钢量，提高经济效益。
优先选用延性、可焊性、耐久性良好 的钢筋。
注意检查钢筋的外观质量、规格尺寸 和标志等是否符合国家标准规定。
钢筋加工工艺及设备
03
介绍
加工工艺流程简述
钢筋加工前的准备
包括钢筋的验收、分类、堆放和除锈 等。
钢筋的调直
采用卷扬机或调直机对弯曲的钢筋进 行调直。
钢筋弯曲机
用于将钢筋弯曲成所需形 状，使用时需调整弯曲轴 和挡铁轴的位置，确保弯 曲角度和半径准确。
操作规程与安全防护措施
操作规程 操作前需检查设备各部件是否完好，润滑系统是否正常。
按照设备使用说明书进行操作，不得超负荷运行。
操作规程与安全防护措施
操作过程中需保持设备稳定，防止发生意外事故。 安全防护措施
映钢筋的塑性变形能力。
冷弯性能
钢筋在常温下承受弯曲变形的 能力，是评价钢筋工艺性能的
重要指标之一。
钢筋材料性能与选用
02
力学性能指标
屈服强度
钢筋开始产生塑性变形 的应力，代表钢筋的抗
压能力。
抗拉强度
钢筋混凝土结构识图基本知识精品PPT课件
在钢筋混凝土结构中，为了使钢筋和混凝上能共同 承受外力，如果受力筋用光圆钢筋，一般在光圆钢 筋的端部应做成弯钩。
对于表面有月牙纹的变形钢筋，如 HRB335，因为 它们的表面较粗糙，能和混凝土产生很好的粘结力， 故它们的端部一般不设弯钩。
箍筋宜采用焊接封闭箍筋、连续螺旋箍筋或连续复 合螺旋箍筋。当采用非焊接封闭箍筋时，其末端应 做成135°弯钩
9
按钢筋在构件中的作用
①受力筋 ②箍筋 ③架立筋 ④分布筋⑤其它
10
按热轧钢筋按外型特征分
①光圆钢筋 ②变形钢筋 ③钢丝 ④钢绞线
11
按钢筋的强度分
12
按化学成分
➢ ①碳素钢
低碳钢（含碳量在 0.25%以下）。中碳钢（含碳量在 0.25%~0.6%）。高碳钢（含碳量大于0.6%)
②普通低合金钢 加入少量低 合金元素,强度、塑性均提高 （比如：20MnSi,20MnSiV）
试验结论：钢筋和混凝土结合大大提高结构的承载力并使结构的受 力性能得到改善。
5
3混凝土结构 房屋简介
混 合 结 构 房 屋 示 意 图
6
钢筋混凝土框架结构示意图
7
单层工业厂房结构示意图
8
2.2.2 钢筋
2.2.2 钢筋 1 钢筋的分类 2 钢筋的弯钩及保护层 3 钢筋的一般表示方法 4 钢筋的标注
16
17
保护层
为了保证钢筋与混凝土的粘结力，并防止钢筋 的锈蚀，在钢筋混凝土构件中，普通钢筋及预 应力钢筋的混凝土保护层
注：1.混凝土强 度等级不大于C25时， 表中保护层厚度数值 应增加5mm；
2.钢筋混凝土基 础宜设置混凝土垫层， 其受力钢筋的混凝土 保护层厚度应从垫层 顶面算起，且不应小 于40mm。
对于表面有月牙纹的变形钢筋，如 HRB335，因为 它们的表面较粗糙，能和混凝土产生很好的粘结力， 故它们的端部一般不设弯钩。
箍筋宜采用焊接封闭箍筋、连续螺旋箍筋或连续复 合螺旋箍筋。当采用非焊接封闭箍筋时，其末端应 做成135°弯钩
9
按钢筋在构件中的作用
①受力筋 ②箍筋 ③架立筋 ④分布筋⑤其它
10
按热轧钢筋按外型特征分
①光圆钢筋 ②变形钢筋 ③钢丝 ④钢绞线
11
按钢筋的强度分
12
按化学成分
➢ ①碳素钢
低碳钢（含碳量在 0.25%以下）。中碳钢（含碳量在 0.25%~0.6%）。高碳钢（含碳量大于0.6%)
②普通低合金钢 加入少量低 合金元素,强度、塑性均提高 （比如：20MnSi,20MnSiV）
试验结论：钢筋和混凝土结合大大提高结构的承载力并使结构的受 力性能得到改善。
5
3混凝土结构 房屋简介
混 合 结 构 房 屋 示 意 图
6
钢筋混凝土框架结构示意图
7
单层工业厂房结构示意图
8
2.2.2 钢筋
2.2.2 钢筋 1 钢筋的分类 2 钢筋的弯钩及保护层 3 钢筋的一般表示方法 4 钢筋的标注
16
17
保护层
为了保证钢筋与混凝土的粘结力，并防止钢筋 的锈蚀，在钢筋混凝土构件中，普通钢筋及预 应力钢筋的混凝土保护层
注：1.混凝土强 度等级不大于C25时， 表中保护层厚度数值 应增加5mm；
2.钢筋混凝土基 础宜设置混凝土垫层， 其受力钢筋的混凝土 保护层厚度应从垫层 顶面算起，且不应小 于40mm。
钢筋混凝土工程 ppt课件
图5-6所示为柱模的固定图。 图5-6 柱模的固定
3．梁模板
• (1)梁的特点是跨度大而宽度不大，梁底一般是架空的。
• (2)梁模板主要由底模、侧模、夹木及支架系统组成。
• (3)底模用长条模板加拼条拼成，或用整块板条。
• (4)梁模板安装：
•
1)沿梁模板下方地面上铺垫板，在柱模板缺口处钉衬
口档，把底板搁置在衬口档上；
学习重点、难点：
• 模板的设计；钢筋的配料及加工；钢筋混凝土工程的施工 工艺；预制钢筋混凝土构件施工。 学习方法： 采用文字与图片、动画、视频相结合的方式，使学习 变得生动有趣，从而便于学习者快速掌握钢筋混凝土的有 关知识。
• 建议学时数：22学时
第一节 模板工程
• 模板工程占钢筋混凝土工程总价的20%～30%，占劳动量的 30%～40%，占工期的50%左右，决定着施工方法和施工机 械的选择，直接影响工期和造价。 模板是使新拌混凝土在浇筑过程中保持设计要求的位 置尺寸和几何形状，使之硬化成为钢筋混凝土结构或构件 的模型。 模板工程的施工包括模板的选材、选型、设计、制作、 装置、拆除和周转等过程。
图5-7所示为梁模板图。
图5-7 梁模板
4．楼板模板 • (1)楼板的特点是面积大而厚度比较薄，侧向压力小。 • (2)楼板模板及其支架系统，主要承受钢筋、混凝土的自
重及其施工荷载，保证模板不变形，如图5－8所示。
图5-8 梁及楼板模板 1-楼板模板；2-梁侧模板；3-楞木；4-托木； 5-杠木；6-夹木；7-短撑；8-杠木撑；模板的支承件包括柱箍、钢楞、支架、斜撑及 钢桁架等。
• (1)钢楞 • (2)柱箍 • (3)钢支架 • (4)斜撑 • (5)钢桁架 • (6)梁卡具
《钢筋混凝土》课件
绿色建筑与可持续发展
再生混凝土
利用废弃混凝土再生骨料制备的 混凝土，减少资源消耗和环境污
染。
节能混凝土
具有优异保温隔热性能的混凝土 ，能够降低建筑能耗，提高建筑
能效。
生态修复混凝土
具有生态恢复和环境改善功能的 混凝土，可用于河流、海岸等生
态环境的修复。
未来展望
智能化施工与管理
利用物联网、大数据和人工智能等技术实现钢筋混凝土结构的智能 化施工和管理。
02
钢筋的种类很多，常见 的有热轧钢筋、冷轧钢 筋、预应力钢筋等。
03
钢筋的规格和型号根据 其直径、形状和力学性 能进行分类。
04
钢筋的选用应考虑其承 载能力、耐久性和施工 可行性。
混凝土
01
02
03
04
混凝土是一种建筑材料，由骨 料、水、水泥和添加剂混合而
成。
混凝土具有抗压强度高、耐久 性好、成本低等优点。
《钢筋混凝土》PPT课件
目录
• 钢筋混凝土简介 • 钢筋混凝土材料 • 钢筋混凝土结构设计 • 钢筋混凝土施工方法 • 钢筋混凝土质量检测与维护 • 钢筋混凝土的未来发展
01
钢筋混凝土简介
定义与特性
定义
钢筋混凝土是一种建筑材料，由 水泥、骨料（沙、石）和水混合 ，加入钢筋增强其结构强度。
特性
具有较高的抗压和抗拉强度，良 好的耐久性和防火性能，广泛用 于建筑和土木工程领域。
04
钢筋混凝土施工方法
模板施工
模板设计
根据工程要求和结构特点，进行模板设计，确保模板的强度、刚度和 稳定性。
模板制作
按照模板设计图纸，选用合适的材料进行模板制作，确保模板的尺寸 、平整度和接缝严密。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋在混凝土中不是单根 游离放置的，而是将各钢筋用 铁丝绑扎或焊接成钢筋骨架或 网片。
受力钢筋：承受构件内力的 主要钢筋。
架立钢筋：起架立作用，以 构成钢筋骨架。
箍筋：固定各钢筋的位置并 承受剪力。
§12-2 钢筋混凝土结构的图示方法
分布钢筋：用于板式结构中， 将板面承受的力分 配给受力钢筋，并 防止混凝土开裂， 同时也起固定受力 钢筋位置的作用。
4. 钢筋的标注 钢筋的编号、符号、直径及该编号钢筋在该构件中的根数 或间距等，都可直接标注在钢筋线上。
如果注写 的位置不够， 可以用引出线 引出来注写。
§12-2 钢筋混凝土结构的图示方法
5. 钢筋的保护层 为保护钢筋不被锈蚀，钢筋不 能裸露于构件外，要有一定厚度的 混凝土作为保护层。保护层还起防 火及增加混凝土对钢筋的握裹力的 作用。保护层的尺寸有规定，例如 对于室内正常环境，C25～C45级混 凝土梁的最小保护层为25，等等。
配筋图：主要表达钢筋在构件中的分布情况，通常有配 筋平面图、配筋立面图、配筋断面图等。配筋图是钢筋混凝 土构件图中不可缺少的图。必要时，还要把钢筋图中的各号 钢筋分别“抽”出来，画成钢筋详图（也称成型图），并列出 钢筋表。（点击此处看配筋图）
柱的模板及配筋图
（点击此处返回）
§12-2 钢筋混凝土结构的图示方法
其他钢筋：如为了吊装用的吊 环和为构造要求而 设置的预埋件等。
§12-2 钢筋混凝土结构的图示方法
二、配筋图中钢筋的一般表示方法
1. 图线
钢筋不按实际投影绘制，只用单线条表示。为突出钢筋，在 配筋图中，可见的钢筋应用粗实线绘制；钢筋的横断面用涂黑的 圆点表示；不可见的钢筋用粗虚线、预应力钢筋用粗双点画线绘 制。绘制钢筋的粗实线和表示钢筋横断面的涂黑圆点没有线宽和 大小的变化，即它们不代表钢筋直径的大小。
度用尺寸标注出来。
§12-2 钢筋混凝土结构的图示方法
若是现浇的单向板，习惯上在配筋平面图中不画出分布筋，因 为分布筋一般为直筋，其作用主要是固定受力筋和构造筋的位置，
不需计算，施工时可根据具体情况放置，一般是φ8@ 250～300。
§12-2 钢筋混凝土结构的图示方法
2. 配筋立面图和 断面图
单层厂房结构
一般建筑结构
§12-1 钢筋混凝土结构的基本知识
混凝土
压力
ห้องสมุดไป่ตู้
钢筋混凝土
钢筋
拉力
§12-1 钢筋混凝土结构的基本知识
钢筋混凝土构件的制作过程： 下料：先将不同直径的钢筋按照需要的长度截断。 钢筋加工：根据设计要求进行弯曲成型。 钢筋安装：将弯曲后的成型钢筋绑扎或焊接在一起形成钢筋
骨架。 浇注：将钢筋骨架置于模板内，浇注混凝土（水泥、砂、碎
精品资料
§12-1 钢筋混凝土结构的基本知识
房屋建筑、水工建筑、道路桥梁建筑等土木工程，都要 由各种受力构件组成结构系统，以承担自重和加在建筑物上 的各种荷载。由钢筋混凝土制成的构件，如钢筋混凝土梁、 柱、盖板、桥墩的墩帽、桥台的道碴槽和顶帽、钢筋混凝土 轨枕等，称为钢筋混凝土构件。
表达构件的图称为构件图，表达结构系统的图称为结构 布置图，两者统称为结构图。本章主要介绍构件图。
画法几何及土木工程制图
（第三版）
第十二章 钢筋混凝土结构图 和钢结构图
目录
§12-1 钢筋混凝土结构的基本知识 §12-2 钢筋混凝土结构的图示方法 §12-3 钢筋混凝土结构构件图的阅读 §12-4 钢筋混凝土结构图的改革及平法概念 §12-5 钢结构构件图 §12-6 用AutoCAD绘制钢筋混凝土构件图
mm（平面图上弯向上方或左方表示钢筋位于底层）。
§12-2 钢筋混凝土结构的图示方法
③号钢筋是两端带有向下直角弯钩的构造钢筋，在板的上层，
直径为8 mm，钢筋种类为HPB235，间距200 mm，伸入支座的
部分用尺寸注出；④号钢筋是中间支座的负弯矩钢筋，在板的上层，
直径8 mm，钢筋种类为HPB235，间距150 mm，跨过支座的长
§12-2 钢筋混凝土结构的图示方法
6. 钢筋的图例
构件中的钢筋有 直的、弯的、带钩的、 不带钩的等，在图中 需用图例表示清楚。 右表列出了一般钢筋 的常用图例。
名
称
无弯钩的钢筋端部
带半圆形弯钩的钢筋端部 带直钩的钢筋端部
无弯钩的钢筋 搭接
图
例
带半圆弯钩的钢筋搭接
带直钩的钢筋搭接
§12-2 钢筋混凝土结构的图示方法
§12-2 钢筋混凝土结构的图示方法
配筋图示例续： 立面图下部画钢筋成型图，从构件的最上部的钢筋开始依 次排列，并与立面图中的同号钢筋对齐。
比较细长的构件 （如梁、柱）的钢 筋，常用配筋立面图 并配合若干配筋断面 图表达。右面是一单 跨简支梁的配筋图。
§12-2 钢筋混凝土结构的图示方法
配筋图示例
§12-2 钢筋混凝土结构的图示方法
配筋图示例续： 图中xL（150×250）是该梁的配筋立面图。梁的轮廓线采 用细实线绘制，用粗实线画出各号钢筋的纵向位置、弯起筋的 弯起部位、箍筋的排列及其间距。全部钢筋均予以编号，共有 四种钢筋：①、②、③、④号钢筋。
§12-2 钢筋混凝土结构的图示方法
2.钢筋的编号 构件内的各种钢筋应予以编号，以便于识别。编号采用阿拉 伯数字，写在直径为6mm的细线圆圈中 。
§12-2 钢筋混凝土结构的图示方法
3.钢筋的种类与代号 普通钢筋分为四类，如下表所示。每种钢筋都有自己的符号，在 图上标注钢筋时它就是钢筋的代号。
§12-2 钢筋混凝土结构的图示方法
石、水及各种添加剂的混合物）。 养护：保持构件湿润，待混凝土凝固后拆模即成。 预应力钢筋混凝土构件：通过对钢筋的预先张拉，预加给混
凝土一定的压力以提高构件的强度 和抗裂性能。
§12-2 钢筋混凝土结构的图示方法
一、钢筋混凝土构件图的内容
模板图：即构件的外形图。对于形状简单的构件，可不 必单独画模板图。（点击此处看模板图）
三、配筋平面、立面、断面图的绘制
1. 配筋平面图 对于钢筋混凝土板，通常只用一个平面图表示其配筋情况。
§12-2 钢筋混凝土结构的图示方法
如图所示的现浇钢筋混凝土双向配筋板，便仅用了一个配筋平 面图来表达。图中①、②号钢筋是两端带有向上弯起的半圆弯钩
的受力钢筋，钢筋种类为HPB235，直径8 mm，间距均为150
受力钢筋：承受构件内力的 主要钢筋。
架立钢筋：起架立作用，以 构成钢筋骨架。
箍筋：固定各钢筋的位置并 承受剪力。
§12-2 钢筋混凝土结构的图示方法
分布钢筋：用于板式结构中， 将板面承受的力分 配给受力钢筋，并 防止混凝土开裂， 同时也起固定受力 钢筋位置的作用。
4. 钢筋的标注 钢筋的编号、符号、直径及该编号钢筋在该构件中的根数 或间距等，都可直接标注在钢筋线上。
如果注写 的位置不够， 可以用引出线 引出来注写。
§12-2 钢筋混凝土结构的图示方法
5. 钢筋的保护层 为保护钢筋不被锈蚀，钢筋不 能裸露于构件外，要有一定厚度的 混凝土作为保护层。保护层还起防 火及增加混凝土对钢筋的握裹力的 作用。保护层的尺寸有规定，例如 对于室内正常环境，C25～C45级混 凝土梁的最小保护层为25，等等。
配筋图：主要表达钢筋在构件中的分布情况，通常有配 筋平面图、配筋立面图、配筋断面图等。配筋图是钢筋混凝 土构件图中不可缺少的图。必要时，还要把钢筋图中的各号 钢筋分别“抽”出来，画成钢筋详图（也称成型图），并列出 钢筋表。（点击此处看配筋图）
柱的模板及配筋图
（点击此处返回）
§12-2 钢筋混凝土结构的图示方法
其他钢筋：如为了吊装用的吊 环和为构造要求而 设置的预埋件等。
§12-2 钢筋混凝土结构的图示方法
二、配筋图中钢筋的一般表示方法
1. 图线
钢筋不按实际投影绘制，只用单线条表示。为突出钢筋，在 配筋图中，可见的钢筋应用粗实线绘制；钢筋的横断面用涂黑的 圆点表示；不可见的钢筋用粗虚线、预应力钢筋用粗双点画线绘 制。绘制钢筋的粗实线和表示钢筋横断面的涂黑圆点没有线宽和 大小的变化，即它们不代表钢筋直径的大小。
度用尺寸标注出来。
§12-2 钢筋混凝土结构的图示方法
若是现浇的单向板，习惯上在配筋平面图中不画出分布筋，因 为分布筋一般为直筋，其作用主要是固定受力筋和构造筋的位置，
不需计算，施工时可根据具体情况放置，一般是φ8@ 250～300。
§12-2 钢筋混凝土结构的图示方法
2. 配筋立面图和 断面图
单层厂房结构
一般建筑结构
§12-1 钢筋混凝土结构的基本知识
混凝土
压力
ห้องสมุดไป่ตู้
钢筋混凝土
钢筋
拉力
§12-1 钢筋混凝土结构的基本知识
钢筋混凝土构件的制作过程： 下料：先将不同直径的钢筋按照需要的长度截断。 钢筋加工：根据设计要求进行弯曲成型。 钢筋安装：将弯曲后的成型钢筋绑扎或焊接在一起形成钢筋
骨架。 浇注：将钢筋骨架置于模板内，浇注混凝土（水泥、砂、碎
精品资料
§12-1 钢筋混凝土结构的基本知识
房屋建筑、水工建筑、道路桥梁建筑等土木工程，都要 由各种受力构件组成结构系统，以承担自重和加在建筑物上 的各种荷载。由钢筋混凝土制成的构件，如钢筋混凝土梁、 柱、盖板、桥墩的墩帽、桥台的道碴槽和顶帽、钢筋混凝土 轨枕等，称为钢筋混凝土构件。
表达构件的图称为构件图，表达结构系统的图称为结构 布置图，两者统称为结构图。本章主要介绍构件图。
画法几何及土木工程制图
（第三版）
第十二章 钢筋混凝土结构图 和钢结构图
目录
§12-1 钢筋混凝土结构的基本知识 §12-2 钢筋混凝土结构的图示方法 §12-3 钢筋混凝土结构构件图的阅读 §12-4 钢筋混凝土结构图的改革及平法概念 §12-5 钢结构构件图 §12-6 用AutoCAD绘制钢筋混凝土构件图
mm（平面图上弯向上方或左方表示钢筋位于底层）。
§12-2 钢筋混凝土结构的图示方法
③号钢筋是两端带有向下直角弯钩的构造钢筋，在板的上层，
直径为8 mm，钢筋种类为HPB235，间距200 mm，伸入支座的
部分用尺寸注出；④号钢筋是中间支座的负弯矩钢筋，在板的上层，
直径8 mm，钢筋种类为HPB235，间距150 mm，跨过支座的长
§12-2 钢筋混凝土结构的图示方法
6. 钢筋的图例
构件中的钢筋有 直的、弯的、带钩的、 不带钩的等，在图中 需用图例表示清楚。 右表列出了一般钢筋 的常用图例。
名
称
无弯钩的钢筋端部
带半圆形弯钩的钢筋端部 带直钩的钢筋端部
无弯钩的钢筋 搭接
图
例
带半圆弯钩的钢筋搭接
带直钩的钢筋搭接
§12-2 钢筋混凝土结构的图示方法
§12-2 钢筋混凝土结构的图示方法
配筋图示例续： 立面图下部画钢筋成型图，从构件的最上部的钢筋开始依 次排列，并与立面图中的同号钢筋对齐。
比较细长的构件 （如梁、柱）的钢 筋，常用配筋立面图 并配合若干配筋断面 图表达。右面是一单 跨简支梁的配筋图。
§12-2 钢筋混凝土结构的图示方法
配筋图示例
§12-2 钢筋混凝土结构的图示方法
配筋图示例续： 图中xL（150×250）是该梁的配筋立面图。梁的轮廓线采 用细实线绘制，用粗实线画出各号钢筋的纵向位置、弯起筋的 弯起部位、箍筋的排列及其间距。全部钢筋均予以编号，共有 四种钢筋：①、②、③、④号钢筋。
§12-2 钢筋混凝土结构的图示方法
2.钢筋的编号 构件内的各种钢筋应予以编号，以便于识别。编号采用阿拉 伯数字，写在直径为6mm的细线圆圈中 。
§12-2 钢筋混凝土结构的图示方法
3.钢筋的种类与代号 普通钢筋分为四类，如下表所示。每种钢筋都有自己的符号，在 图上标注钢筋时它就是钢筋的代号。
§12-2 钢筋混凝土结构的图示方法
石、水及各种添加剂的混合物）。 养护：保持构件湿润，待混凝土凝固后拆模即成。 预应力钢筋混凝土构件：通过对钢筋的预先张拉，预加给混
凝土一定的压力以提高构件的强度 和抗裂性能。
§12-2 钢筋混凝土结构的图示方法
一、钢筋混凝土构件图的内容
模板图：即构件的外形图。对于形状简单的构件，可不 必单独画模板图。（点击此处看模板图）
三、配筋平面、立面、断面图的绘制
1. 配筋平面图 对于钢筋混凝土板，通常只用一个平面图表示其配筋情况。
§12-2 钢筋混凝土结构的图示方法
如图所示的现浇钢筋混凝土双向配筋板，便仅用了一个配筋平 面图来表达。图中①、②号钢筋是两端带有向上弯起的半圆弯钩
的受力钢筋，钢筋种类为HPB235，直径8 mm，间距均为150
