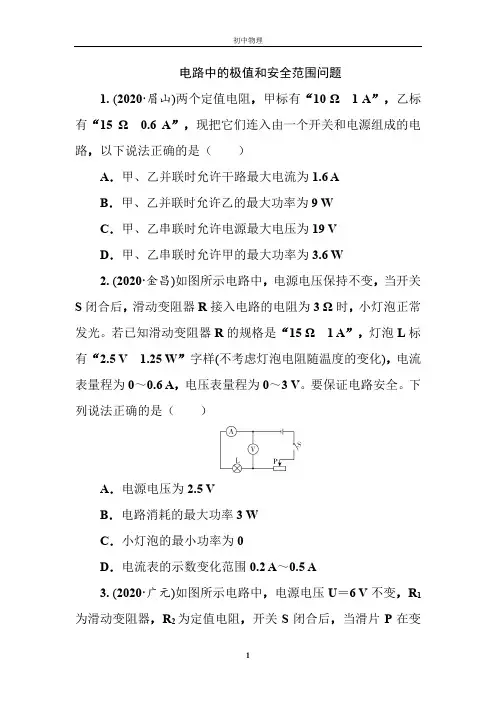

电路中的极值和安全范围问题1. (2020·眉山)两个定值电阻，甲标有“10 Ω 1 A”，乙标有“15 Ω0.6 A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（）A．甲、乙并联时允许干路最大电流为1.6 AB．甲、乙并联时允许乙的最大功率为9 WC．甲、乙串联时允许电源最大电压为19 VD．甲、乙串联时允许甲的最大功率为3.6 W2. (2020·金昌)如图所示电路中，电源电压保持不变，当开关S闭合后，滑动变阻器R接入电路的电阻为3 Ω时，小灯泡正常发光。
若已知滑动变阻器R的规格是“15 Ω 1 A”，灯泡L标有“2.5 V 1.25 W”字样(不考虑灯泡电阻随温度的变化)，电流表量程为0～0.6 A，电压表量程为0～3 V。
要保证电路安全。
下列说法正确的是（）A．电源电压为2.5 VB．电路消耗的最大功率3 WC．小灯泡的最小功率为0D．电流表的示数变化范围0.2 A～0.5 A3. (2020·广元)如图所示电路中，电源电压U＝6 V不变，R1为滑动变阻器，R2为定值电阻，开关S闭合后，当滑片P在变阻器的a、b两端之间滑动的过程中，电流表的示数在1.2 A～0.4 A之间变化，则下列结论正确的是（）A．R2＝10 ΩB．R1的最大电阻为5 ΩC．电压表的最大示数为4.8 VD．电阻R2的电功率变化范围是0.8 W至7.2 W4. (2020·毕节)如图所示电路中，电源电压为18 V且恒定不变，灯泡L标有“6 V 3 W”的字样，灯丝的电阻保持不变，滑动变阻器R铭牌上的规格是“100 Ω 1 A”，电流表所用量程为0～0.6 A，电压表所用量程为0～15 V。
该电路工作时，要求各元件均安全。
闭合开关，在滑动变阻器滑片P滑动过程中，下列判断正确的是（）A．电压表的示数变化范围是3 V～6 VB．电流表的示数变化范围是0.25 A～0.6 AC．滑动变阻器允许接入电路的阻值范围是18 Ω～100 ΩD．该电路消耗的最大功率是最小功率的2倍5. (2020·河池)“赛龙舟”是端午节里的传统节目。
中考物理复习：电功率极值问题的计算
解：（1） 闭合S1，断开S2，滑片P在a端
时，R0、R1串联，V1示数为2.4V，A示数
.
为0.3A。R1＝ ＝
＝8Ω
.
（2） 求R2的最大阻值。
解：（2） 滑片P从a端移到b端，R2接入
电路的阻值逐渐增大，A的示数逐渐变小，
V1的示数逐渐变小，V1、V2的示数与A的
（2） 滑动变阻器接入电路电阻最大
时，滑动变阻器两端的电压。
解：（2） 当滑动变阻器接入电路电阻最大时，电流最小，由图乙可知最小电流为
0.1A，滑动变阻器的电功率为0.5W，根据P＝UI可知，此时滑动变阻器两端的电压为
UR＝
.
＝
＝5V
.
（3） 滑动变阻器的滑片从最右端滑向最左端的过程中，滑动变阻器的最大功率。
（1） 求R0的阻值。
解：（1）
.
由欧姆定律可得，R0＝ ＝
＝10Ω
.
（2） 求滑动变阻器的最大阻值。
解：（2）
电路的总电阻R总＝ ＝
＝50Ω，滑片在中点，由串
.
联电路的电阻规律可得 R＝R总－R0＝50Ω－10Ω＝40Ω，所以滑动
变阻器的最大阻值R＝80Ω
第2题
（3） 在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两
端，电路消耗的最小功率为P2。求P1：P2。
解：（3） 当滑动变阻器的滑片向左滑时，电路中的总电阻变小，
电流变大，电路中的电流最大为I大＝0.6A，此时电压表示数
U0'＝I大R0＝0.6A×10Ω＝6V＜15V，电路安全，符合题意；
初中物理电学极值题
九年级物理：极值型1.两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为 A，两端允许加的最大电压为 V．若把它们并联接入电路，允许加的最大电压是 A,通过的最大电流是 A。
2.两个电阻，分别标有“3V,0.5A”和”6V,0.3A”字样。
将它们串联后接入路使用，电路中电流不能超过 A，两端允许加的最大电压是 V；它们并联后接入电路使用，电路两端的允许加的最大电压是 V,电路中的最大电流是 A。
3.如右图，电源电压为18V，R2是0~50Ω的变阻器，合上S后，A表示数为0.5A，V表示数为5V，求（1）R1和变阻器接入电路中部分的电阻是多少。
（2）如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？4.如右图示电源电压为9V，R1=3Ω，滑动变阻器R2的变化范围为0~20Ω，如果电流表采用0~0.6A量程，电压表采用0~3V量程，为了不使电流表、电压表损坏求滑动变阻器R2的取值范围。
5.如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V。
为保护电表，变阻器接入电路的阻值范围是6.如图所示，R1=5Ω，R2为0～20Ω的滑动变阻器电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为4.5V。
为了使两表都能安全使用，（1）对变阻器连入电路的阻值应在什么范围内变化？（2）电流表和电压表的变化范围是多少？。
中考物理：极值与取值范围(含答案)
2018年中考物理：电学极值与取值范围一、单选题（共4题；共8分）1.（2017•天水）如图所示的电路中，电源电压保持不变，R1=10Ω．闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为（）A. 6V 20ΩB. 12V 20ΩC. 6V 10ΩD. 12V 10Ω2.（2017•聊城）如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（）A. 电流表示数逐渐变小B. 电压表示数逐渐变大C. 滑动变阻器两端的电压逐渐变大D. 小灯泡的亮度逐渐变暗3.（2016•泰安）如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A。
A. 只有②、④正确B. 只有②、③正确C. 只有①、④正确D. 只有①、③正确4.（2017•枣庄）如图，电源电压恒为5V，电压表量程为“0～3V”，电流表量称为“0～0.6A”，滑动变阻器规格为“20Ω1A”，小灯泡标有“3V 1.8W”字样，闭合开关，在电路安全的情况下，（不考虑灯丝电阻的变化）则下列说法正确的是（）A. 滑动变阻器的阻值允许调节的范围是0～20ΩB. 电流表示数的变化范围是0.1A～0.6AC. 电压表示数的变化范围是1V～3VD. 小灯泡的最小功率是1W二、填空题（共4题；共11分）5.如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示．图乙中的a′、b′两点分别与滑片P在图甲中的a、b两位置相对应．则电源电压为________ V，定值电阻R0的阻值等于________Ω．6.（2015•贵港）如图甲所示，电源电压保持不变，小灯泡的额定电路为2A，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示，则小灯泡的电阻值为________ Ω，电路消耗的最小功率为________ W．7.某电阻R的阻值不变，标有“6V 6W”字样，它的电阻是________Ω，将R与灯泡L、电压表（量程为0～3V）、电流表（量程为0～0.6A）和开关及合适的电源，连成如图甲所示的电路，开关S闭合后，通过灯泡L的电流随它两端电压变化的图象如图乙所示．在保证电路中各器件都安全的情况下，灯泡L消耗的最大功率为________ W，此时电源电压为________ V．8.（2017•南京）如图所示，电源电压为3V，R1=10Ω，R2=10Ω，R3=20Ω．只闭合S3，电流表的示数为________ A，电压表的示数为________ V；只闭合S1、S2、S3，电流表示数为________ A；要使电路消托的电功率最小，应只闭合开关________．三、解答题（共1题；共5分）9.如图所示，电源电压恒定不变，R2的阻值为8Ω，小灯泡L上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S1、S2，断开S3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L的电阻为多大？（2）电源电压为多少？（3）R1电阻为多大？（4）若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？四、综合题（共1题；共15分）10.（2016•德州）在如图甲所示的电路中，R0为定值电阻，R为滑动变阻器，电源电压不变，闭合开关S后，调节滑片P从a端移动到b端过程中，电流表示数I与电压表示数U的变化关系如图乙所示．求：（1）电路中电流最小时，1min内电流通过电阻R做的功；（2）电源电压和定值电阻R0；（3）若电压表量程为0～15V，电流表量程为0～3A，为保证电表正常工作，定值电阻R0消耗的功率范围．答案解析部分一、单选题1.【答案】A【解析】【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片位于b端时，电路为R1的简单电路，由I= 可得，电源的电压：U=IR1=0.6A×10Ω=6V，故BD错误；当滑片位于a端时，变阻器接入电路中的电阻最大，电路中的总电阻：R= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，R2的最大阻值：R2=R﹣R1=30Ω﹣10Ω=20Ω，故A正确、C错误．故选A．【分析】由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片位于b端时，电路为R1的简单电路，根据欧姆定律求出电源的电压；当滑片位于a端时，变阻器接入电路中的电阻最大，根据欧姆定律求出电路中的总电阻，根据电阻的串联求出R2的最大阻值．2.【答案】B【解析】【解答】解：由电路图可知，灯泡L与变阻器R串联，电压表测L两端的电压，电流表测电路中的电流．滑动变阻器滑片P向左移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数逐渐变大，故A错误；由U=IR可知，灯泡L两端的电压变大，即电压表的示数逐渐变大，故B正确；因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变大，小灯泡的亮度逐渐变亮，故D错误；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压逐渐变小，故C错误．故选B．【分析】由电路图可知，灯泡L与变阻器R串联，电压表测L两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据P=UI可知灯泡实际功率的变化，进一步判断亮暗的变化，根据串联电路的电压特点可知变阻器两端的电压变化．3.【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）灯泡正常发光时的电压为2.5V，功率为1.25W，由P=UI可得：小灯泡正常发光时的电流为：I= = =0.5A，故①错误；（2）当电路中的电流为0.5A时，串联电路总电压等于各分电压之和，此时电压表的示数U滑=U﹣U L=4.5V﹣2.5V=2V2V＜3V，没有超出电压表的量程，灯泡两端的电压可以达到2.5V，串联电路中各处的电流相等，此时滑动变阻器接入电路的电阻最小，最小为：R滑min= = =4Ω；当电压表的示数为3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡两端的电压：U L′=U﹣U滑max=4.5V﹣3V=1.5V，灯泡的电阻：R L= = =5Ω，电路中的最小电流：I min= = =0.3A，电路中电流变化的范围是0.3A～0.5A，故④正确；滑动变阻器接入电路中的最大阻值：R滑max= = =10Ω，滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确。
中考物理复习- 电学图像与极值问题
专题十一电学图像与电路极值【考点一】电学图像题例1.如图所示是电阻甲和电阻乙的I﹣U图像，下列说法中正确的是（C）A．电阻甲和乙都是阻值不变的电阻B．当电阻乙两端电压为2V时，R乙＝15ΩC．将电阻甲和乙以串联方式接在电源电压为U的电路中，当通过电阻甲的电流为0.2A时，电源电压U为3VD．将电阻甲和乙以并联方式接在电源电压为U的电路中，当电阻乙两端电压为1.5V时，干路中的总电流为0.6A练1.1如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（C）A．甲的电阻值保持10Ω不变B．乙的电阻值保持20Ω不变C．甲乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲乙串联在电路中，当电路电流0.2A为时，甲的电压为6V练1.2在图中，通过电阻R1的电流跟它两端电压的关系如图甲所示，通过电阻R2的电流跟它两端电压的关系如图乙所示。
根据图像信息可判断下列说法中正确的是（D）A．电阻R2的阻值随电压的增大而减小B．当R1和R2串联时，它们两端的电压一定不等C．R1和R2并联在电源电压为4V的电路中，总电流为0.5AD．R1和R2串联在电源电压为9V的电路中，电路中的电流为0.5A练1.3在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。
由图中信息可知（B）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A、B导体并联在电压为3V的电源两端时，通过A导体的电流为0.3AD．A、B导体串联在电压为3V的电源两端时，通过B导体的电流为0.5A例2.闭合开关S，当滑片P从b端移动到a端的过程中，小灯泡的I﹣U关系图像如图乙所示；当滑片P移到a端时，小灯泡恰好正常发光。
下列说法中正确的是（C）A．小灯泡的额定电压为3V B．该电路总功率变化范围为3W～24WC．滑动变阻器的最大阻值为9ΩD．小灯泡正常发光1min，消耗的电能为24J练2.1如图甲所示，R1为定值电阻，电源电压保持不变。
专题28电功率相关的极值(范围)问题(原卷版+解析)
专题28 电功率相关的极值（范围）问题类型1“极值”问题（1）判断定值电阻的最值功率时，抓住不变量(R)，其功率的最值取决于定值电阻两端的电压最值或通过定值电阻的电流最值。
（2）判断电路总功率的最大值或者最小值时，抓住不变量(电源电压U)，则电路总功率的最值取决于接入电路的总电阻。
（3）判断滑动变阻器的最值功率时，当滑动变阻器最大阻值R1大于与其串联的定制电阻R2时，随着变阻器接入阻值的增大，所消耗的电功率先增大后减小，电功率最大值为22max14RUP .1．如图甲所示，电源电压恒为6V，滑动变阻器最大阻值为50Ω，电流在0.1~0.4A之间时电子元件均能正常工作，通过电子元件的电流与其两端电压的关系如图乙所示，电子元件正常工作时（）A．通过电子元件的电流与其两端的电压成正比B．当电流为0.1A时，电子元件的阻值为10ΩC．滑动变阻器允许接入电路的最大阻值为20ΩD．电路消耗的最大功率为2.4W2．如图甲所示的电路中，R0为定值电阻，滑动变阻器R最大阻值为5Ω，闭合开关后，调节滑动变阻器R的阻值，根据记录的数据，作出U﹣I关系图像如图乙所示，由图像可知（）A．电源电压U=2.0V B．电压表的最大示数为1.5VC．定值电阻的阻值R0=1.0ΩD．电路的最大功率为4.5W3．如图甲所示，R1为定值电阻，闭合开关，滑动变阻器R2的滑片从b端滑到a端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法不正确的是（）～A．电流表的变化范围为0.10.6AR的最大电阻为50ΩB．滑动变阻器2C．该电路消耗的最大电功率为3.6WR的电阻值为10Ω，电源电压为10VD．14．如图所示电路，电源两端电压为4.5V且保持不变。
电阻R1为10Ω，滑动变阻器R2的铭牌上标有“20Ω，1A”的字样，电流表的量程为0~0.6A，两块电压表的量程均为0~3V，在保证电路安全的条件下，下列说法中正确的是（）A．滑动变阻器R2的阻值取值范围为5Ω~15ΩB．电流表A的示数变化范围为0.15A~0.45AC．滑动变阻器R2的最大功率为0.45WD．总功率的变化范围为0.675W~1.35W5．如图所示电路中，电源电压不变，小灯泡L标有“6V3W”字样。
2023年中考物理一轮复习备考+电学计算题电功率极值问题
2023年中考复习备考电学计算题电功率极值问题 1.在如图所示的电路中，电源电压恒为6V ，滑动变阻器R 2标有“20Ω 3A”。
闭合开关S ，电流表的示数为0.3A 。
求 （1）R 1的阻值；（2）R 2允许接入电路的最小阻值；（3）整个电路允许消耗的最大功率与最小功率之比。
2. 如图所示的电路中，电源电压保持恒定，定值电阻R 0=15Ω，滑动变阻器R 最大阻值为10Ω。
闭合开关S 1和S 2，当滑动变阻器接入电路中的阻值为零时，电流表A 1、A 2的示数分别为1.0A 、0.4A 。
求： （1）电阻R x 的阻值；（2）闭合S 1，断开S 2，调节滑动变阻器，求电路消耗功率的范围。
3. 如图所示，电源电压恒定，R 0是定值电阻，小灯泡L 标有“6V3W”，滑动变阻器R 1的最大阻值为20Ω。
三个开关均闭合时，小灯泡恰好正常发光，电流表示数为1.5A 。
（1）求小灯泡的额定电流； （2）求电阻R 0的阻值；（3）闭合S ，断开S 1和S 2，移动变阻器的滑片P ，求电路总功率的最小值和最大值。
4. 如图所示，电源电压保持不变，小灯泡规格是“3V 1.5W”，R 1=10Ω，滑动变阻器R 2上标有“20Ω1A”，电压表选用3V 量程。
断开S 2，闭合S 和S 1，当滑片P 移到变阻器中点时，小灯泡正常发光。
求：（1）小灯泡正常发光时的电流； （2）电源电压；（3）断开S 1，闭合S 和S 2，在保证电路元件安全前提下，电路消耗的最大功率是多少。
5.如图所示的电路中，电源电压恒定为4.5V，灯泡L上标有“2.5V1.25W”字样（灯丝电阻不变），定值电阻R1阻值为15Ω，滑动变阻器R2的规格为“20Ω 1A”，电流表量程为0-0.6A，电压表量程为0-3V，求：（1）小灯泡L的电阻；（2）闭合开关S、断开开关S1、S2，电流表示数为0.3A，此时滑动变阻器R2连入电路的阻值；（3）闭合开关S、S1、S2，滑动变阻器的滑片滑至最右端，通电1min定值电阻R1产生的热量；（4）闭合开关S、S1、S2，在确保电路各元件安全的情况下，滑动变阻器R2的最大功率。
2024年中考物理专题复习—电学压轴欧姆定律极值范围题
2024年中考物理专题复习—电学压轴欧姆定律极值范围题一、○V 并联在滑变两端诀窍：①max min min I R U ⇒⇒；②max max min U R I ⇒⇒——流阻压，大小小；反过来，大大小逻辑：根据U I R=知：若U 不变，则R ↑→I ↓；R ↓→I ↑例1.如图所示的电路中，电源电压U=4.5V 且保持不变。
电阻R 1=3Ω，变阻器R 2的最大值为10Ω，电流表量程为0~0.6A ，电压表量程为0~3V 。
为保证电路安全，变阻器连入电路的阻值范围是（）A.0~10ΩB.4.5~6ΩC.3~10ΩD.4.5~10Ω解析：max 2mi n n mi 4.5V 7.50.6A 7.53 4.0.6A5I R R ⇒===⇒=Ω-Ω=ΩΩ答案：B 。
变式1.如图所示，电源电压为4.5V ，电压表量程为0~3V ，电流表量程为0~0.6A ，滑动变阻器规格为“20Ω1A ”，小灯泡L 标有“2.5V 1.25W ”（灯丝电阻不变）。
在保证小灯泡L 电流不超过额定电流，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是10~20Ω③电压表示数变化范围2~3V④电流表示数变化范围0.3~0.5A A.只有②④正确 B.只有②③正确 C.只有③④正确 D.只有①③正确解析：①1.25W ===0.5A2.5V L L L P I U 额额额， 2.5V ==50.5AL L L U R I =Ω额额②max m m i in n 4.5V 90.5A 0.5A 954I R R ⇒==⇒=Ω-ΩΩΩ==滑③U Rmin =4.5V －0.5A ×5Ω=2V ，U Rmax =3V④min 3V 0.3A 10I ==Ω，I max =0.5A 答案：C 。
变式2.如图所示，电源电压为5V ，电压表量程为0~3V ，电流表量程为0~0.6A ，滑动变阻器规格为“20Ω1A ”，定值电阻R 1标有“6Ω0.5A ”。
九年级物理电功率极值题型
九年级物理电功率极值题型1.电功率相关的极值专题练1.1 题目描述下图所示电路中，电源电压恒定，灯L标有“3 V1.5 W”字样且电阻不变，电压表量程为～3 V，电流表量程为～0.6 A，滑动变阻器标有“30Ω2 A”字样．闭合开关S，移动滑片P，当电压表示数为2.7 V时，电流表示数为0.3 A，求：1)电源电压为多少？2)为保证电路安全，滑动变阻器允许接入的阻值范围是多少？3)移动滑片P，电路总功率的最小值和最大值各为多大？1.2 解题思路1) 由欧姆定律可知，电路中的电流I=U/R，其中U为电源电压，R为电路总电阻。
因为灯L标有“3 V1.5 W”字样，所以其电阻为R=L^2/P=3^2/1.5=6Ω。
根据电路中电流和电压的关系，可得到U=IR=0.3×6=1.8V。
2) 为保证电路安全，需要保证电路中的电流不超过滑动变阻器的额定电流，即0.3A。
根据欧姆定律可知，滑动变阻器允许接入的阻值范围为R=U/I=3/0.3=10Ω。
3) 电路总功率P=UI=I^2R。
根据已知条件可得，当电压表示数为2.7 V时，电流表示数为0.3 A，所以电路总功率为P=0.3×2.7=0.81W。
移动滑片P，电路总功率的最小值和最大值分别对应电流表量程的最小值0A和最大值0.6A，即P=0和P=UI=0.6×6×6=21.6W。
1.3 答案1) 电源电压为1.8V。
2) 滑动变阻器允许接入的阻值范围为10Ω。
3) 移动滑片P，电路总功率的最小值为0W，最大值为21.6W。
2.如图所示，电源电压保持不变，灯泡上标有“12 V6 W”字样，定值电阻R1＝120Ω，滑动变阻器R2上标有“50Ω1 A”字样，电压表的量程选用“～3 V”．断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光．求：1)将滑片P移到B端，三个开关都闭合，1 min内电路消耗的电能是多少？2)断开S1，闭合S和S2，在保证电路安全的前提下，电路消耗的最小功率是多少？2.1 解题思路1) 将滑片P移到B端，三个开关都闭合后，电路中的电流为I=U/R，其中U为电源电压，R为电路总电阻。
初中物理电学动态电路分析(极值问题)-基础篇含答案
初中物理电学动态电路分析（极值问题）基础版一、单选题1.如图所示是一种测量环境湿度仪器的简化工作原理图。
电源电压恒为6V，定值电阻R2上标有“l5Ω0.3A”字样，R1为湿敏电阻，其阻值随环境湿度的增加而减小，阻值变化范围为10Ω～30Ω，电压表量程为0～3V，电流表量程为0～0.6A。
闭合开关S，环境湿度适当，在保证两电表安全的情况下，下列说法中正确的是（）A. 湿度增大时，电压表示数变大B. 湿度增大时，电流表示数减小C. 电流表的变化范围是0.2A～0.24AD. 电路的最大总功率是1.8W2.如图所示是小明设计的一个简易电子身高测量仪的示意图。
其中，电源电压恒为6V，保护电阻R0=20Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP(右端P是滑片)与电路接触良好，电阻不计。
小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表。
若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息可知（）A. 电阻棒的总电阻是60ΩB. 小聪的身高是1.7m，小亮的身高是1.5mC. 小聪的身高是1.5m，小亮的身高是1.7mD. 从理论上分析，该测量仪的身高测量范围是1.2∼1.8m3.如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R x最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（）A. S1、S2均向左闭合，R x允许接入电路的最大阻值为20ΩB. S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC. S1向左、S2向右闭合，R x允许接入电路的最大阻值为60ΩD. S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍4.如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。
2024年中考物理二轮复习：电功率极值与范围问题
1.如图所示的电路中,灯L上标有“3 V 1.5 W”字样,滑动变阻 器R上标有“50 Ω 1 A”字样,电压表的量程为0~3 V,电流表的 量程为0~0.6 A,电源电压恒为4.5 V。闭合开关后,为了保证电路 中各元件安全工作,下列说法正确的是(设灯丝的电阻保持不变) (B ) A.电路中的最大电流为0.6 A B.电路中的最小电流为0.25 A C.变阻器允许接入电路的最小阻值为4 Ω D.变阻器允许接入电路的最大阻值为6 Ω
B．灯L1较L2暗 C．灯L1的实际电流为0.5A D．电路的总功率为2W
2.如图中电源电压为6 V并保持不变,定值电阻R为10 Ω,滑动变
阻器R'标有“20 Ω 0.5 A”字样,电流表量程为0~0.6 A,电压
表量程为0~3 V,闭合开关,移动滑片P的过程中,为保证电路元件
安全,滑动变阻器R'接入电路的最小阻值为 10 Ω,定值电阻
R的最大功率为 0.9
W。
3.如图所示,电源电压为6 V,滑动变阻器R1标有电功率是2.25 W C.电压表的示数变化范围是2~3 V D.滑动变阻器允许连入电路的阻值范围是4~10 Ω
9.如图所示,电源电压保持不变,小灯泡L1、L2分别标有“6 V 3 W”和“6 V 6 W”的字样,滑动变阻器R的阻值变化范围为0~12 Ω,当S1、S2和S3都闭合,滑动变阻器的滑片滑到a端时,两灯都正 常发光。不考虑温度对灯泡电阻的影响,则 ( D )
A.电路消耗的最大功率为3 W
B.电流表示数的变化范围为0.2 A -0.5 A
C.滑动变阻器R2接入电路的最小阻值为2 Ω D.电阻R1消耗的最大功率为0.9 W
11.如图甲所示电路,电源电压恒为6 V,滑动变阻器R的规格为 “25 Ω 1 A”,电流表量程为0~0.6 A,电压表量程为0~3 V。小 灯泡上标有“4.5 V 0.3 A”字样,其I-U图像如图图乙所示。闭 合开关S,为保证电路安全,在移动滑片P的过程中,下列选项正确的 是 (B )
九年级物理极值问题
电功率极值专项运算姓名1．某同学做电学实验时，所用的电路如图．已知他所用电流表的量程为0～0。
6A，电压表的量程为0~3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，下列说法中正确的是（）A．电流表的最大示数为0.6A B．滑动变阻器消耗的最小功率为0。
5WC．电压表的最小示数为1V D．电阻R0消耗的最大功率为1。
8W2．（2014•镇江模拟）小华用如图所示的电路测量小灯泡功率．电路中电源电压恒为4。
5V，电压表的量程为0～3V，电流表的量程为0～0。
6A，滑动变阻器的规格为“20Ω1A”,小灯泡上标有“2.5V 1。
25W”字样．若闭合开关,两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻随温度的变化，则下列说法正确的是（）A．电流表示数的变化范围是0～0。
5AB．滑动变阻器的电阻允许调节的范围是2.5~20ΩC．该电路的最大功率是2.7WD．灯泡的最小功率是0。
162W3．(2014•大东区一模）如图所示电路，电源电压恒为4。
5V，电压表的量程为0﹣3V，电流表的量程为0﹣0.6A,滑动变阻器的规格为“20Ω1A”,小灯泡上标有“2.5V 1.25W"字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电流表示数的变化范围是0。
3A～0.5AB．滑动变阻器的电阻允许调节的范围是4Ω﹣20ΩC．灯泡的最小功率是0。
81WD．该电路的最大功率是2.25W4．如图所示，电源电压恒为4。
5V，电压表量程为0~3V，滑动变阻器规格为“20Ω 1A”，灯泡L标有“2。
5V 1.25W”,在不损坏电路元件的情况下，下列判断正确的是（) A．电路中电流变化的范围是0.3～0。
5 AB．灯泡的最小功率是0.162 WC．滑动变阻器阻值变化的范围是2.5～10ΩD．该电路的最大功率是2。
九年级物理电学部分关于极值、比值计算专题训练
九年级物理电学部分关于极值、比值计算专题训练九年级物理电学极值、比值计算问题这几年在各地中考试卷上经常出现（中学物理力学、光学、声学也有极值、比值计算问题，这里不做赘述），但是学生对这类问题，并不十分熟悉，下面将这类题目做简单的解析。
九年级物理电学极值、比值计算问题通常出现在串联电路中，计算由于滑动变阻器、传感器的阻值变化等引起电路中物理量的变化，求变阻器的取值范围和极值；或求电流表、电压表的示数范围；或求电路的功率变化范围。
一、例题及解析1.如图1示电路，定值电阻R0=10Ω，灯L标有“6V 3W”字样，灯L的阻值及电源电压保持不变.闭合开关S，当滑动变阻器R 的滑片P置于最左端时，电流表的示数为0.8A；滑片P置于最右端时，电流表的示数为0.6A，求：第1题图（1）灯L正常工作时的电阻；（2）滑动变阻器的最大阻值；（3）滑动变阻器滑片P置于中点，通电10s，灯L消耗的电能. 解：（1）灯L正常工作时的电阻为：错误！未找到引用源。
；（2）由图可知当滑动变阻器在最左端时，灯L 被短路，电路为R 0和滑动变阻器R p 并联，若电源的电压为U ，由并联电路电流规律可得，A 8.00=+p R U R U 即A 8.06=+ΩpR U U ①；滑动变阻器在最右端时，电阻R 0被短路，电路为灯L 和滑动变阻器R p 并联，电源的电压不变，由并联电路电流规律可得，A 55.0=+p L R U R U 即A 55.012=+ΩpR U U ②；①、②联立，解可得U =3V ，R p =10Ω，即滑动变阻器的最大值为10Ω；（3）滑动变阻器在最右端时，电阻R 0被短路，电路为灯L 和滑动变阻器R p 并联，此时灯L 两端的电压为U =3V ，则通电10s 灯L 消耗的电能为J 5.7s 1012V 322=⨯Ω==）（t R U W . 2. 在如图2示的电路中，灯泡L 上标有“6 V 3 W ”的字样，当只闭合开关S 1时，灯泡L 恰能正常发光.电阻R 1的功率为P 1;当只闭合开关S 2时，电流表的示数为0.3 A.电阻R 2的功率为P 2,已知P 1：P 2 =25:18,不考虑温度对灯丝电阻的影响.求：(1)电阻R 1与R 2的比值；(2)电源电压U .第2题图解：（1）灯泡L 正常发光时，错误！未找到引用源。
电学极值或取值范围计算题
用电器有额定值、电表有量程、滑动变阻器有最大阻 值和允许通过的最大电流，当电路发生动态变化时，不 能超过这些值，于是就出现了所求物理量的极值(或范围) 问题。这类题本质是求滑动变阻器的极值
解题策略： (1)重视不变量：电源电压与定值电阻的阻值。
(2)寻找可求量与要求量之间的关系：
小总功率和此时电压表的示数．
(2019)如图所示，电源电压保持不变，R2为定值电阻，小灯泡 L上标有“6V 3W”字样（不考虑温度对灯丝电阻的影响）， 滑动变阻器R1的最大阻值为20Ω．只闭合S1，将滑动变阻器 的滑片P移动到A端时，L正常发光；闭合所有开关时整个电 路1min消耗的电能为540J．已知电流表的量程为0～0.6A， 电压表的量程为0～3V．求：
大滑，故I小＝
U小灯 R灯
、P小＝U电源I小。
③电路中的最小电流I小：由滑动变阻器接入最大阻值决定
.(2016)如图所示，电源电压不变，L是标有“12V，6W”的小
灯泡，且其电阻不随温度变化，R1=16Ω，滑动变阻器R2的最 大电阻值为24Ω，只闭合S，S2时灯L恰能正常发光．求： （1）电源电压．（2）同时闭合开关S，S1，S2且滑片P位于 最下端B时，电流表的示数．（3）当闭合开关S时，电路的最
把标有“1A 6W”的L1和“2A 6W”的L2两个灯泡并联接 入电路中，如图所示，让其中一个灯泡正常发光，另一 个灯泡的实际功率不超过额定功率，则该电路中干路电 流是______A，两灯消耗的实际总功率为______W。
（1）电源电压。（2）R2的阻值。 （3）在保证电路安全的前提下，只闭合S1时移动滑片P使电
路消耗的功率最小，若此时电路的最小功率为P1；只闭合S2 时移动滑片P使电路消耗的功率最大，若此时电路的最大功 率为P2．则P1和P2的比W”的字样，不考虑灯丝电阻的变 化，滑动变阻器的最大阻值R为24Ω，电源电压保持不变。当S闭合， S1、S2断开，滑片P滑到中点时，小灯泡恰好正常发光。保持滑片P 的位置不变，闭合S、S1、S2，发现电流表的示数变化了1A。求： (1)小灯泡正常发光时的电流。(2)电源电压。 (3)当开关S、S1、S2都闭合时，电路消耗总功率的最小值。
电学中的极值问题--动态电路计算(原卷版)
考点12-1电学中的极值问题--动态电路计算（多选）1．如图所示电路，电源电压为9V 且保持不变，闭合开关后，当滑片P 在右端时，电流表示数为0.3A ，滑动变阻器消耗功率为1.8W ，当滑片P 移至中点时，电压表示数变化了2V ，小灯泡恰好正常发光，下列说法正确的是（）A ．滑动变阻器的最大阻值为18ΩB ．滑片在右端时，灯泡的功率为0.9WC ．灯泡正常发光时的功率为2WD ．灯泡正常发光时的电阻为12.5Ω2．现有一个电压不变的电源，两个定值电阻1R 、2R ．先将这两个电阻以某种形式连接到电源上，1R 消耗功率为0P ；再将它们以另一种形式连接到该电源上，1R 消耗功率为90P ．两种连接形式中均有电流通过2R ，则先后两种连接形式中（）A ．1R 两端的电压比为1：2B ．1R 两端的电压比为1：3C ．2R 消耗的功率比为4：9D ．2R 消耗的功率比为2：93．如图是一台电热饮水机的电路简图。
其额定电压为220V ，具有加热和保温两种功能，对应的功率分别是400W 和40W ，下列说法正确的是A ．12S S 均闭合时，饮水机处于加热状态B．1R阻值为121ΩC．2R阻值为1210ΩD．高温档加热1h，耗电0.35kw h ，此时饮水机处于正常工作状态4．图甲所示电路中电源电压恒定。
小灯泡的额定电压为4V，它的I﹣U图象如图乙所示，滑动变阻器的铭牌标有“20Ω1A”。
先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为4V；再将滑片P向左移动直到小灯泡正常发光。
下列说法中正确的有A．小灯泡的亮度越大，电阻就越大B．电源电压为5VC．小灯泡正常发光时，滑动变阻器接入电路的阻值为2.5ΩD．小灯泡正常发光时，电路消耗的总功率为1.6W5．如图所示电路，电源电压保持不变。
下列说法正确的是A．同时闭合开关S1和S3，则电路会出现短路B．同时闭合开关S1和S2，则R2被短接，只有R1接入电路C．只闭合开关S1，则R1与R2串联；再将滑片P向左移，电路的总功率变大D．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电阻变小6．天然气已走进千家万户，为百姓提供生活便利，但天然气使月不当造成的泄漏会严重威胁生命财产安全。
电学中的极值问题--动态电路计算(原卷版)
考点12-2电学中的极值问题--动态电路计算（多选）1．如图所示，电源电压保持不变，调节滑动变阻器滑片，下列说法正确的是（）A．滑片向左滑动，电流表示数增大，电压表示数减小B．滑片向左滑动，电流表、电压表示数都增大C．滑片向右滑动，电流表、电压表示数都减小D．滑片向右滑动，电流表示数减小，电压表示数增大2．在如图甲所示的电路中，电源电压为9V且保持不变，电流表的规格为0～0.6A，电压表的规格为0～15V，灯泡上标有“6V6W”字样，灯泡电流随电压变化关系如图乙所示，则下列说法正确的是（）A．当电流表示数为0.4A时，电压表的示数为8VB．为了保证电路安全，滑动变阻器接入电路中的最小阻值是11.67ΩC．灯泡消耗的最大功率为5.4WD．灯泡消耗的最大功率为1.2W3．如图所示，电源电压为6V，变阻器的最大阻值为50Ω，定值电阻R0为10Ω，闭合开关S，左右移动滑片P，则下列说法正确的是（）A．电流表的最小读数为0.1AB．电流表的最大读数为0.6AC．R0的最小功率为0.1WD．R0的最大功率为0.6W4．如图甲所示的电路中，当只闭合开关S1和只闭合开关S1、S2时，滑动变阻器的滑片从一端滑向另一端过程中，电压表V随电流表A变化的关系图像分别如图乙a、b所示；小灯泡L标有“3V1.5W”的字样（不考虑温度对灯丝电阻的影响）；电流表选择的量程是0~0.6A，下面说法正确的是（）A．电源电压为4VB．电阻R1的阻值为10ΩC．只闭合开关S2、S3时，滑动变阻器R2的阻值变化范围为6~20ΩD．该电路的最大功率是3.6W5．在如图所示的电路中，电源电压恒为10V，R1、R2为定值电阻，R为滑动变阻器，灯泡的额定电流为0.1A．闭合开关S，调节R的滑片至某一位置时，电压表的示数为1V，灯泡正常发光，电流表的示数为0.3A；在此情况下，通电10s后，R2产生的热量为18J．下列说法正确的是（）A．灯泡的额定功率为0.1WB．R2的阻值为20ΩC．R接入电路中的阻值为40ΩD．R1的阻值为20Ω6．如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构．电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端．L是一个电阻不变的指示灯，力量计由一个电表改装而成．使用时，先闭合开关S，再用手握住手柄，使A柄向下运动压缩弹簧，握力就显示在力量计的表盘上．下列有关此力量计的说法中正确的是A．力量计由电流表改装而成B．握力越大，电路总电流越大C．力量计的零刻度线就是原电表的零刻度线D．握力越大灯泡越亮，力量计的示数越大7．如图所示，电源电压保持8V不变，电流表的量程为0﹣0.6A，电压表的量程为0﹣3V，小灯泡（阻值不变）的规格为“6V3W”，滑动变阻器的规格为“28Ω1A”。
中考试题精编——电学极值问题(含答案) (2)
中考试题精编——电学极值问题（含答案）1．如图所示的电路，电源电压U=4.5V 且保持不变，R 1=5Ω，R 2标有“50Ω0.5A”字样的滑动变阻器，电流表的量程为0﹣0.6A，电压表的量程为0～3V，则：（1）在接入电路之前，滑动变阻器R 2两端允许加载的最大电压是多少？（2）电路的最大总功率为多少？（3）为了保护电路，滑动变阻器接入电路的电阻值的变化范围是怎样的？答案：（1）25V；（2）2.25W；(3)4Ω—10Ω2．如图所示，电源电压恒定不变，R 1的阻值为12Ω，小灯泡L 上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S 1、S 2，断开S 3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L 的电阻为多大？（2）电源电压为多少？（3）R 2阻值为多大？（4）若闭合S 1、S 3，断开S 2，并移动滑动变阻器R 的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？答案：（1）12Ω；（2）9V；（3）6Ω；（4）6.75W．3.如图所示，R 0是阻值为80Ω的定值电阻，R 为滑动变阻器，其上标有“100Ω3A”字样，电流表A 1的量程为0～0.6A，电流表A 2的量程为0～3A，灯泡上标有“8V 1.6W”字样．求：（1）灯泡的额定电流；（2）闭合开关S，断开开关S 1、S 2时，灯泡正常发光，求电源电压的大小；（3）开关S、S 1、S 2都闭合时，在不损坏电流表的前提下，求R 消耗电功率的最小值和最大值．答案：（1）0.2A ；（2）24V ；（3）5.76W ，64.8W ．4．如图所示，电源电压为6V，小灯泡标有“4V 1.6W”的字样，定值电阻R=20Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20Ω，1A”字样。
求：（1）小灯泡的电阻为多大？（2）若只闭合S，S 1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动？此时消耗最小功率是多少W？（3）若电流表的测量范围为0～0.6A，电压表的测量范围为0～3V，当只闭合S 与；（2）0.9W ；（3）5Ω--10Ω5.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡的额定电压为8V ，灯泡的额定电压为6V ，图乙是灯泡L 2的U-I 图象。
