有关输电线路测量的知识
输电线路绝缘性能测试与监测
输电线路绝缘性能测试与监测随着我国电力行业的不断发展，越来越多的高压输电线路被建设起来，它们将电能从发电厂传输到各个地区，为社会的生产生活提供保障。
然而，由于交流电压高、频率低，导致输电线路存在较严重的电力损耗和电压变形问题，同时也会对设备和人的安全带来极大的威胁。
为解决这一问题，输电线路需要配备良好的绝缘系统，以保证线路的正常运转，防止绝缘击穿事故的发生。
因此，对输电线路的绝缘性能进行测试与监测，已经成为电力行业的重要任务之一。
一、绝缘性能测试的原理与方法绝缘性能测试是用来测试线路各部分之间的绝缘状况，即是否有漏电、电弧等现象。
为此，需要采用相应的测试仪器和方法，来对绝缘性能进行检测。
1. 高压击穿试验法高压击穿试验法是目前非常流行的一种绝缘性能测试方法，它是通过对设备施加高电压，在一定条件下对设备进行击穿试验，以检测绝缘材料的耐电压能力和密度。
2. 绝缘电阻测试法绝缘电阻测试法是通过对绝缘体进行电荷注入，测量其电荷输送速度的快慢来测试绝缘体的电阻性能。
这种方法适用于测试低压绝缘材料的性能。
3. 浪涌电压试验法浪涌电压试验法主要适用于高压绝缘材料的测试。
对于这种测试方法，通常会在设备上施加瞬变电压，以检验绝缘材料的电压和电流传递能力。
二、绝缘性能监测系统的设计随着测试方法不断的升级改良，各种测试仪器已经越来越智能化。
不过，对于输电线路绝缘性能的监测，仍需要建立完善的监测体系，使各种测试数据和信息能够得到集中管理和分析。
绝缘性能监测系统通常包括采集、传输、分析、存储和显示五个重要部分。
其中，采集部分主要负责监测线路上的电压、电流、温度、空气湿度和微风等参数，以获得线路的实时状态信息。
传输部分主要采用GPRS、CDMA和光纤通信等技术，将采集到的数据传输至监测中心。
分析部分主要利用计算机技术，对传输来的数据进行分析、处理，得出电网状态的分析结果。
存储部分利用硬盘存储器等物理设备，将得出的数据进行存储，备份和恢复。
测绘技术中的输电线路测量方法
测绘技术中的输电线路测量方法近年来，随着电力行业的快速发展，输电线路建设成为了各地电力公司的重要任务。
为了确保输电线路的安全运行和稳定供电，测绘技术在输电线路建设和维护过程中扮演着重要的角色。
本文将介绍一些常用的输电线路测量方法，以及这些方法在保障电力行业发展方面的重要性。
首先，我们来看一种常用的输电线路测量方法——绝对测量法。
绝对测量法通过使用全站仪或者全球定位系统（GPS）等先进设备，测量和记录输电线路的绝对位置和高度。
这种方法可以精确测定导线的走向和高度变化，为输电线路的设计和施工提供依据。
在设计阶段，绝对测量法可以帮助工程师合理规划走线，确保线路的通道畅通无阻。
在施工过程中，绝对测量法可以确保导线的垂直度和水平度，提高线路的稳定性和可靠性。
除了绝对测量法，相对测量法也是一种常用的输电线路测量方法。
相对测量法的核心思想是基于已知控制点附近的导线测量，通过观测和计算来确定输电线路上其他导线的位置。
相对测量法的优势在于快速高效，可以在短时间内测量大量的导线数据。
然而，相对测量法的精确度相对较低，尤其是在较长距离的输电线路上。
因此，在实际应用中，相对测量法通常与绝对测量法结合使用，以提高测量结果的准确性。
此外，近年来，激光测量技术在输电线路测量中得到了广泛应用。
激光测量技术利用激光束的高频振动特性，通过测量反射光束的时间差来计算出测量点与仪器之间的距离。
在输电线路测量中，激光测量技术可以通过测量各个导线之间的距离，来确定导线的张力和垂直度。
激光测量技术不仅测量精度高，而且速度快，对测量人员的要求也不高，因此在实际应用中得到了广泛推广。
除了测量方法的选择，数据处理也是输电线路测量中不可忽视的一环。
测量数据的准确与否将直接影响到线路的设计和施工质量。
因此，在数据处理过程中，传统的测绘技术结合了遥感和地理信息系统（GIS）等先进技术，在提高测量数据精度的同时，实现了数据的可视化呈现和分析。
通过将测量数据与电力系统的地理信息相结合，电力公司可以更好地管理和维护输电线路，提高电网的运行效率和供电可靠性。
输电线路常用的检测项目和方法
输电线路常用的检测项目和方法[摘要]线路检测分为离线检测和在线检测，运用带电作业或其他作业方式对杆塔本体、基础、架空导地线、绝缘子、金具及接地装置等的运行状态进行检测，可以对线路运行状态及可靠性提供评估依据，对线路状态检修提供可靠的分析数据，对线路事故、故障的原因进行分析判断及提前防范的作用。
总之，线路检测对电网安全运行起到了积极作用。
【关键词】输电线路;检查项目;方法1．绝缘子的绝缘电阻的测量绝缘电阻测量一般在安装使用前对绝缘子的绝缘状况进行的测试检查。
建议使用5000V兆欧表。
复合绝缘子—般不采用此方法。
判断标准有以下几种：①新装绝缘子的绝缘电阻应大于或小于500 MΩ；②运行中绝缘子的绝缘电阻应大于或等于300MΩ；③绝缘电阻如在240—300MΩ之间，可判定为低值绝缘子；④绝缘电阻如小于240 MΩ，判定为零值绝缘子。
2．运行中的钢化玻璃绝缘子(1)因制造原因的自爆:玻璃中含有杂杂和结瘤，若分布在内张力层，运行后30—60d内即自爆；(2)运行状态下质量原因自爆:玻璃中含由杂质和结瘤，分布在外张力层，即在冷热温差状态下(特别是突然冷却时)，并在稳定的荷载下运行1—2年会自爆；(3)零值自爆:运行中的钢化玻璃绝缘子表面积积污严重，受潮后引起局部放电或单片电导致发热，引起绝缘下降发生的自爆；(4)残值拉力测试推荐值:小于原钢化玻璃绝缘子额定机械荷载的70％，就应该对该批钢化玻璃绝缘子进行监督。
3.运行中的复合绝缘子运行中复合绝缘子主要特性是憎水性和憎水迁移性，它决定了复合绝缘子的耐污水平。
运行中复合绝缘子故障的主要危险点是端部与芯棒连接的机械强度、环氧引拔棒的质量、硅橡胶质量、密封质量及均压环的正确安装。
4．绝缘子等值盐密测量将待测磁表面的污垢秽物用蒸馏水(或去离子水)全部清洗下来，采用电导率仪测其电导率，同时测量污液的温度，然后换算到标准温度(20℃)下的电导率值，再通过电导率和盐密的关系，计算出等值食盐量和等值盐密。
输电线路施工测量
输电线路施工测量输电线路施工测量工作包括：线路施工复测、分坑测量、基础的操平找正及杆塔检查、架空线弧垂观测、交叉跨越测量等。
一、线路杆塔桩复测线路杆塔桩位置是根据线路断面图、架空线弧垂曲线模型板参照地物、地貌、地质及其他有关技术参数比较而设计的，经过现场实际校核和测定后确定的。
由于从设计、定桩到施工，相隔了一段较长的时间，可能发生桩位偏移或丢失等情况。
因此在线路施工前，应对杆塔中心桩的位置进行复核。
（一）直线杆塔桩位复测直线杆塔桩位复测是以两相邻的直线桩为基准，检查杆塔中心桩位置是否在线路的中心线上。
测量方法可采用正、倒镜法或测量其水平角，若实测的水平角超过允许的误差值（1800±1'）时，必须予以纠正。
（二）档距和标高的复测线路上杆塔的高度是根据杆塔地面标高及档距间的最大弧垂曲线，利用断面图而确定的。
在线路施工前，应复测两相邻杆塔中心桩间的平距，其偏差不应大于设计档距的1%；复测两杆塔间被跨越物及相邻两杆塔位的标高，其偏差不应大于0.5m。
（三）转角杆塔桩复测转角杆塔桩复测是用一测回法复测转角的水平角度值，其与设计值的偏差不应大于1'30〃。
在复测中若发现杆塔桩丢失或移动，应及时进行补桩。
二、分坑测量一条线路上的杆塔类型很多，而杆塔基础的形式又取决于杆塔的类型。
分坑测量依据设计部门编制的线路杆塔明细表进行，明细表注明了每根杆塔基础的型号和洞深，这些数据是分坑测量的主要依据。
分坑测量包括坑口放样数据计算和坑位测量。
（一）坑口放样数据计算（二）坑位测量杆塔有铁塔与拉线杆两大类。
因此，杆塔基础有主杆与拉线基础坑之分。
三、架空线弧垂观测输电线路全线杆塔组立完毕，经检查合格之后，在杆塔上要架设导线和避雷线。
在架线工程中包括：放线、紧线、弧垂观测和附件安装等工作。
（一）弧垂的概念简单地说，弛度就是架线后架空线的松弛程度。
考虑到热胀冷缩，架空线不可能是直线，而是呈现大小不同的弧形，这个弧形就是弛度的表现，因此弛度亦称弧垂。
交流输电线路参数测试

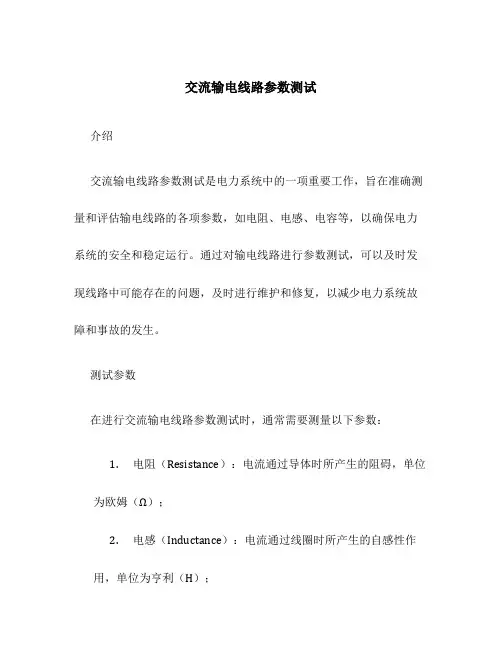

交流输电线路参数测试介绍交流输电线路参数测试是电力系统中的一项重要工作，旨在准确测量和评估输电线路的各项参数，如电阻、电感、电容等，以确保电力系统的安全和稳定运行。
通过对输电线路进行参数测试，可以及时发现线路中可能存在的问题，及时进行维护和修复，以减少电力系统故障和事故的发生。
测试参数在进行交流输电线路参数测试时，通常需要测量以下参数：1.电阻（Resistance）：电流通过导体时所产生的阻碍，单位为欧姆（Ω）；2.电感（Inductance）：电流通过线圈时所产生的自感性作用，单位为亨利（H）；3.电容（Capacitance）：介质中存储电荷的能力，单位为法拉（F）；4.衰减系数（Attenuation）：电信号在电缆中传输过程中损失的能量比例。
这些参数的测量与评估对于电力系统运行和可靠性至关重要，可以帮助电力工程师和技术人员识别潜在问题及时解决，从而确保输电线路的高效运行。
测试方法1. 电阻测量电阻的测量可以通过欧姆表或数字电阻测量仪来完成。
测试时应断开电源，保证被测导线或电阻处于不带电状态。
将测试仪表的电极与被测导线的两端连接，读取仪表上的电阻数值。
电阻值越低，表示导线的导通性越好。
2. 电感测量电感的测量可以使用LRC测量仪或LCR桥来完成。
在测量之前，应确保被测线圈没有外来电流通过。
将测试仪表的电极与线圈的两端连接，读取仪表上的电感数值。
电感值越大，表示线圈具有更强的自感性作用。
3. 电容测量电容的测量需要使用电容测量仪进行。
在测量之前，应将被测电容器严格断电，并确保不带电。
将测试仪表的电极与电容器的两端连接，读取仪表上的电容数值。
电容值越大，表示电容器具有更强的电荷存储能力。
4. 衰减系数测量衰减系数的测量可以使用信号发生器和示波器来完成。
将信号发生器连接到被测试电缆的输入端，将示波器连接到电缆的输出端，调节信号发生器的频率和幅度，在示波器上观察输入信号和输出信号的波形差异，计算衰减系数。
输电线路运行电压测量方法
输电线路运行电压测量方法
输电线路运行电压的测量方法主要包括以下两种：
1. 自动测量和监测系统：现代的发电站和变电站通常都配备了自动测量和监测系统，可以实时监测输电线路的电压情况。
这些系统会采集并计算电压值，并将结果显示在监控屏幕上，方便操作人员随时掌握输电线路的电压状态。
2. 人工巡检：除了自动测量系统外，发电站和变电站还会定期派遣工作人员进行人工巡检。
这些工作人员会使用专业的测量仪器，如电压表等，直接测量输电线路上的电压数值。
通过比对这些数值与标准数值的差异，可以确定输电线路的电压是否正常。
以上信息仅供参考，具体可咨询专业的输电线路技术人员。
交流输电线路参数测试
交流输电线路参数测试首先需要测试的是输电线路的电气参数，其中包括电阻、电抗和电容等参数。
电阻是线路上的电流通过之后所消耗的能量，直接影响线路的损耗和电压降。
电抗和电容则影响线路的功率因数和电压稳定性。
通过对这些参数进行测试，可以评估线路的电气性能和潜在故障。
其次是对输电线路的机械参数进行测试。
机械参数主要包括线路的张力、弯曲半径和振动等。
张力是指线路所受的拉力，直接影响线路的稳定性和安全性。
弯曲半径和振动则对线路的机械强度和疲劳寿命有着重要影响。
通过对这些参数进行测试，可以评估线路的机械性能和承载能力。
最后是对输电线路的热参数进行测试。
热参数主要包括输电线路的导热系数和温度分布。
导热系数影响线路的温升和散热能力，而温度分布则反映了线路的热稳定性和热损耗。
通过对这些参数进行测试，可以评估线路的热性能和温升情况。
为了进行这些参数的测试，需要使用一系列的测试设备和方法。
例如，可以使用电阻测量仪、电位器和电容测量仪等设备来测试线路的电气参数；可以使用张力计、弯曲试验机和振动计等设备来测试线路的机械参数；还可以使用红外热像仪、热电偶和热带计等设备来测试线路的热参数。
在进行参数测试时，需要遵循相关的测试标准和规范，确保测试的准确性和可靠性。
同时，也需要考虑到线路测试对现网运行的影响，合理安排测试时间和方法，保证电力系统的正常运行。
总之，交流输电线路参数测试是电力系统中至关重要的一项工作，它能够评估线路的电气、机械和热性能，确保线路的安全稳定运行。
通过科学合理的测试方法和设备，可以有效提高电力系统的可靠性和运行效率。
输电线路铁塔基础施工测量方法_概述及解释说明
输电线路铁塔基础施工测量方法概述及解释说明1. 引言1.1 概述在输电线路建设中，铁塔基础的施工测量是不可忽视的重要环节。
准确的测量数据能够保证铁塔基础施工质量，以及后续建设和运维的顺利进行。
因此，对于输电线路铁塔基础施工测量方法的研究和探索具有重要意义。
本文旨在概述并解释输电线路铁塔基础施工测量方法。
首先，将介绍文章的结构和目录安排，以便读者能够清晰了解全文内容。
接着将描述本文的目的，即阐明为什么需要进行这方面的研究，并指导读者对文章内容有一个整体性和方向性的认识。
1.2 文章结构本文共分为五个部分，每个部分都围绕着输电线路铁塔基础施工测量方法展开详细讨论。
下面将简要介绍各个部分所包含内容：第一部分是引言部分，主要说明了本文的背景、目的以及文章结构。
第二部分将讨论输电线路铁塔基础施工测量方法意义和重要性。
其中，包括线路铁塔基础施工测量的定义和背景、意义和目标，以及相关的影响因素和风险分析。
这部分旨在为读者提供对该领域的整体认识，并明确其重要性。
第三部分将介绍输电线路铁塔基础施工常用测量方法及其原理解释。
具体包括水平测量方法及原理解释、垂直测量方法及原理解释，以及地质勘探测量方法及原理解释。
通过这一部分，读者将了解到不同类型的测量方法以及其背后的科学原理。
第四部分将分享在实践中进行输电线路铁塔基础施工测量时需要注意的事项和技巧。
其中包括测量仪器使用前的校准与检查要点、施工现场环境对测量精度的影响及应对策略，以及基础施工过程中测量数据处理和分析方法。
这一部分将帮助读者更好地应用和运用所学知识。
最后一部分是结论部分，将对全文进行总结，并突出本文的创新点和亮点。
同时还会展望未来的发展并提出相应的建议，以促进该领域的深入研究和发展。
1.3 目的本文旨在概述输电线路铁塔基础施工测量方法，并解释其意义和重要性。
通过对不同测量方法及其原理解释的介绍，读者将能够全面了解该领域的相关知识。
同时，本文还将分享在实践中需要注意的事项和技巧，供读者参考应用。
架空高压输电线路的测量方法
架空高压输电线路的测量方法摘要：针对架空高压输电线路测量工作中遇到的几个问题，结合实际情况，提出了相应的解决方法，简单易行。
关键词：架空高压；输电线路；测量方法前言我们都知道，发电站的电能是通过高压送电线路输送到用电中心的变电所，经过变电所降压，再送给用户的。
送电线路分为电缆线路和架空线路两种。
电缆线路一般是将导线铺设于地下，造价较高；架空线路是用杆塔把导线悬挂在空中，易于发现故障和检修。
所以，远距离送电一般都采用架空输电线路（以下简称输电线路或线路）。
一、初勘测量初勘测量的主要任务是根据地形图上初步选择的路径方案，进行现场实地踏勘或局部测量，以便确定最合理的路径方案，为初步设计提供必要的测绘资料。
在输电线路的起讫点之间选择一条能满足各种技术条件、经济合理、运行安全、施工方便的线路路径是线路初勘测量的主要任务，所以线路初勘测量也称为选择路径方案测量。
1、收集资料，在对线路的选择之前必须要做好相关的资料搜集的工作，这是科学合理的进行勘察的前提保证。
搜集的资料主要包括以下内容：（1）线路可能经过地区的地形图（2）线路可能经过地区已有的平面及高程控制点资料（3）了解线路两端变电站（或发电厂）的位置，进出线回路数和回路的位置，变电站线路可能经过地区（或发电厂）附近地上、地下设施以及对线路端点杆塔位置的要求。
（4）了解线路附近的通信线路网，并绘制输电线路与通信线路的相对位置图，以便计算输电线路对通信线路的干扰影响。
2、选线测量，在搜集到充足的资料后确定基本线路，需要对选择的线路实施测量，检查是否与在图上有差别。
选线测量的主要工作是根据批准的初步设计路径方案，在地面上选定转角点的位置，钉转角桩。
转角桩桩顶应与地面齐平，并在桩旁插红白旗作为标志。
如遇树木、房屋等障碍物，转角点之间不能通视时，可在线路路径方向上另选方向点竖立标志，用来作为定线测量方向目标。
二、定线测量1、定线测量的主要工作定线测量应在选线测量之后进行。
输电线路基础知识培训讲义
分裂导线（分垂直、斜排、水平排布方式）； 500kV线路一般采用 双分裂或四分裂导线。
根据玻璃绝缘子片数来判断输电线路电压等级精确无误，而采用 分裂导线数量仅作判断参照。
二、架空输电线路旳构成
构成架空输电线路旳主要部件有:导线、避雷线（简称避雷线）、 金具、绝缘子、杆塔、拉线和基础、接地装置等。
钢筋混凝土基础：混凝土标号不宜低于C15，其优
合用于土质满足要求
点：尺寸、形式多样化，满足不同塔型旳要求；材
（粘性土、砂土、碎
料可零星运至塔位，较预制混凝土基础以便；缺陷：
石等抗压强度较高旳
混凝土量大，花费人工多，存在现场养护旳问题， 合用范围 土质），交通以便，
施工质量难以确保。
砂、石料起源充分，
路以及架空——电缆混合线路三种类型。直流架空线路因其构造 简朴、线路造价低、走廊利用率高、运营损耗小、维护便利以及 满足大容量、长距离输电要求旳特点，在电网建设中得到越来越 多利用。所以直流输电线路一般采用直流架空线路，只有在架空 线线路受到限制旳场合才考虑采用电缆线路。
2. 建设特高压直流输电线路关键技术问题 直流架空线路与交流架空线路相比，在机械构造旳设计和计
在日本110 kV及以上旳线路多数为同塔四回，500 kV线路除早期2条为 单回路外，其他均为同塔架双回。目前，日本同塔并架最多回路数为八回。
近年来，伴随电网建设速度旳加紧，广东等地域同塔多回路应用也比较 普遍，并逐渐成为一项成熟旳技术。
直流输电线路
1 .直流输电线路基本类型 就其基本构造而言，直流输电线路可分为架空线路、电缆线
同塔多回线路是提升线路走廊旳输送能力旳一种有效手段；既能增长线 路单位面积旳输送容量，增长电力输送量，又能降低综合造价。
输电线路施工测量全解
输电线路施工测量工作包括：线路施工复测分坑测量基础的操平找正及杆塔检查架空线弧垂观测交叉跨越测量等一、线路杆塔桩复测线路杆塔桩位置是根据线路断面图、架空线弧垂曲线模型板参照地物、地貌、地质及其他有关技术参数比较而设计的，经过现场实际校核和测定后确定的。
由于从设计、定桩到施工，相隔了一段较长的时间，可能发生桩位偏移或丢失等情况。
因此在线路施工前，应对杆塔中心桩的位置进行复核。
（一）直线杆塔桩位复测直线杆塔桩位复测是以两相邻的直线桩为基准，检查杆塔中心桩位置是否在线路的中心线上。
测量方法可采用正、倒镜法或测量其水平角，若实测的水平角超过允许的误差值（1800±1'）时，必须予以纠正。
（二）档距和标高的复测线路上杆塔的高度是根据杆塔地面标高及档距间的最大弧垂曲线，利用断面图而确定的。
在线路施工前，应复测两相邻杆塔中心桩间的平距，其偏差不应大于设计档距的1%；复测两杆塔间被跨越物及相邻两杆塔位的标高，其偏差不应大于0.5m。
（三）转角杆塔桩复测转角杆塔桩复测是用一测回法复测转角的水平角度值，其与设计值的偏差不应大于1'30〃。
在复测中若发现杆塔桩丢失或移动，应及时进行补桩。
二、分坑测量一条线路上的杆塔类型很多，而杆塔基础的形式又取决于杆塔的类型。
分坑测量依据设计部门编制的线路杆塔明细表进行，明细表注明了每根杆塔基础的型号和洞深，这些数据是分坑测量的主要依据。
分坑测量包括坑口放样数据计算和坑位测量。
（一）坑口放样数据计算二）坑位测量杆塔有铁塔与拉线杆两大类。
因此，杆塔基础有主杆与拉线基础坑之分。
三、架空线弧垂观测输电线路全线杆塔组立完毕，经检查合格之后，在杆塔上要架设导线和避雷线。
在架线工程中包括：放线、紧线、弧垂观测和附件安装等工作。
（一）弧垂的概念简单地说，弛度就是架线后架空线的松弛程度。
考虑到热胀冷缩，架空线不可能是直线，而是呈现大小不同的弧形，这个弧形就是弛度的表现，因此弛度亦称弧垂。
输电线路测量
第四节 定线测量 一、定线测量的主要工作 定线测量应在选线测量之后进行。其主要工作是按照选线测量确定的路径，将线路路径落 实到地面上。除了在地面上标定线路的起点、终点和中间点的桩位外，一般还应每隔 400~600m在地面上标定一个直线桩，为便于以后进行平断面测量和交叉跨越装等桩点， 同时测出转角点的转角大小，测出上述各方现状的高程和各桩点之间的水平距离，以此作 为平断面测量、交叉跨越测量和杆塔定位测量的控制数据。 定线测量应尽量做到线位结合，即在定线测量的同时，要考虑到实地地形能满足立杆塔的 可能性。 此外，在线路路径上标定的直线桩、测站桩、交叉跨越桩等均应分别按顺序编号。各种装 的符号以汉语拼音的第一高大写字母表示，如Z表示直线桩、C表示测站桩、JC表示交叉 跨越桩。 二、定线测量的方法 定线测量需根据路径上障碍物的多少以及地形复杂程度而采样不同的方法，常用的方法有 以下几种。 （一）前视法定线 如果相邻的转角点J4、J5互相通视，可在J4点安置经纬仪，在J5点树立标杆，然后用望 远镜照准前视点J5的标杆，固定照准部，此时观测者通过望远镜利用竖直的竖直面，指挥 定线扶杆人员在选定的路径附近移动标杆，直至标杆与十字竖丝重合，即可直接标定出路 径方向桩的位置，然后用标杆尖端在桩顶上钻一小孔，并在孔中钉一小钉作为标志。小钉 钉好后，必须重复照准一次，以防有误。
2. 角度修正法 如图所示，当测到A处于到障碍物时，欲不增加转角点，必须自邻近的转角点J7将线路 方向作适当的改变，显露才能绕过障碍物。为了避免往返走路，此时可垂直原路径 J7A量取BA线段，B点的位置应能使新路径避开障碍物。从地形图上量取J7A的长度， 现场量取BA的长度，计算改正角，即
三、现场选择路径方案
现场选择路径方案是初勘测量的主要工作，也称为踏勘选线。 它是根据室内选择的路径方案，到现场实地察看，鉴定图上所选路径是否满足选线技 术要求。通过反复比较，以便确定经济合理的路径方案。
如何进行架空线路与输电线路测量
如何进行架空线路与输电线路测量随着科技的发展，电力行业的发展也越来越快速。
架空线路和输电线路作为电力传输的关键部分，其测量和维护工作变得愈发重要。
本文将探讨如何进行架空线路和输电线路的测量，并提出一些实用的方法和技巧。
1. 测量前的准备工作在进行架空线路和输电线路的测量之前，需要进行一些准备工作。
首先，要获取相应的测量设备。
例如，针对架空线路，可以使用测高仪、定位仪等设备；对于输电线路，可以使用红外热像仪等设备。
其次，需要建立一个详细的测量方案，包括具体的测量内容、测量方法和时间安排等。
此外，还需要制定一套严格的安全措施，确保测量过程的安全性。
2. 架空线路的测量方法2.1 测量架空线路的高度架空线路的高度是测量中的重要参数之一，可以通过使用测高仪进行测量。
具体方法是在需要测量的位置设置两根测高棒，然后利用测高仪测量两根测高棒之间的高度差，即可得到该位置的架空线路高度。
2.2 测量架空线路的位置架空线路的位置测量可以使用定位仪。
定位仪可以通过接收GPS信号来确定其自身的位置，从而指导测量者找到架空线路所处的位置。
在测量过程中，可以在需要确定位置的位置上放置一个标志物，以便于后续的测量工作。
2.3 测量架空线路的挂断位置在检修和维护架空线路时，有时需要知道线路的挂断位置。
这可以通过使用测量仪器，如定位仪和红外热像仪来实现。
首先，利用红外热像仪扫描整个线路，找到异常发热的部分，然后再利用定位仪确定该位置的经纬度坐标。
通过这样的方法可以准确找到线路的挂断位置，方便后续的检修工作。
3. 输电线路的测量方法3.1 输电线路的温度测量输电线路的温度是测量中的重要参数之一。
可以使用红外热像仪来进行温度测量。
红外热像仪可以通过扫描整个输电线路，获取不同部位的温度信息。
通过这样的测量，可以及时发现并解决线路温度过高的问题，以保障输电线路的安全运行。
3.2 输电线路的电流测量输电线路的电流测量可以使用电流表等设备进行。
架空输电线路工程测量的作业标准
架空输电线路工程测量的作业标准
架空输电线路工程测量是电力行业中非常重要的一环，其作业标准包括以下几个方面：
1. 测量前的准备工作，在进行测量之前，需要对测量设备进行检查和校准，确保设备的准确性和稳定性。
此外，还需要对测量现场进行勘察，了解地形地貌、周围环境和安全隐患，为测量工作的顺利进行做好准备。
2. 测量过程中的操作规范，在进行测量时，需要严格按照相关规范和标准进行操作，包括测量设备的设置、测量参数的选择和调整，以及数据的记录和处理等环节。
操作规范的遵循可以保证测量结果的准确性和可靠性。
3. 安全防护措施，在进行测量作业时，需要严格遵守安全操作规程，佩戴好相关的安全防护用具，确保测量人员的人身安全。
特别是在高压输电线路附近的测量作业，需要格外注意安全防护。
4. 测量数据的处理和分析，测量完成后，需要对所获得的数据进行及时、准确的处理和分析，得出符合实际要求的测量结果。
数
据的处理和分析需要严格按照相关的计算方法和标准进行，确保测量结果的准确性和可靠性。
总的来说，架空输电线路工程测量的作业标准涉及到测量前的准备、测量过程中的操作规范、安全防护措施以及测量数据的处理和分析等多个方面，需要严格按照相关规范和标准进行操作，确保测量工作的准确性和可靠性。
输电线路铁塔基础施工测量方法
输电线路铁塔基础施工测量方法
1. 地面标志法：在施工现场使用木桩、石柱、油漆或其它合适的材料做好地面标志，标明线路铁塔的位置和各种基础尺寸。
2. 定位测量法：根据线路设计图纸和地理信息，使用全站仪、经纬仪等测量工具确定线路铁塔的坐标位置，并记录下来。
3. 高程测量法：使用水准仪、全站仪等仪器测量线路铁塔的高程，确定基础标高。
4. 跨越测量法：使用测距仪、激光测距仪等测量工具，测量线路铁塔之间的距离，确保铁塔间的距离符合设计要求。
5. 垂直度测量法：使用水平仪等测量工具，测量铁塔基础的垂直度，确保基础竖直且符合设计要求。
6. 水平度测量法：使用水平仪等测量工具，测量铁塔基础的水平度，确保基础平整且符合设计要求。
7. 尺寸测量法：使用卷尺、测量钢尺等测量工具，测量铁塔基础各个部分的尺寸，例如直径、高度、边长等，确保基础尺寸符合设计要求。
8. 理论计算法：根据线路设计图纸和相关的施工规范，使用理论计算方法计算出线路铁塔基础的各个尺寸和位置。
以上是一些常见的输电线路铁塔基础施工测量方法，根据具体
的施工要求和实际情况，还可以选择其他合适的测量方法。
在进行施工测量时，需要严格按照设计要求和相关规范进行操作，并做好测量记录和数据统计。
输电线路测量工程方案
输电线路测量工程方案一、前言电力输配电网是国家经济建设和社会发展的重要基础设施之一，对于保障能源的可靠供应和推动经济社会的可持续发展起到至关重要的作用。
而输电线路测量作为电网建设和维护的重要环节之一，对于保障电网运行的安全稳定具有重要意义。
本文将围绕输电线路测量工程方案进行详细的论述，以期为相关工程人员提供参考。
二、测量目的1. 确定输电线路的准确位置及线路走向，保障输电线路的施工和实际运行的安全可靠性。
2. 检测输电线路的接地系统和绝缘子的运行情况，发现问题及时修复，减少故障发生的可能性。
3. 测量输电线路的电压、电流等参数，了解电网运行的实际情况，为后续的电力系统分析和改进提供数据支持。
4. 对输电线路的垂直和水平距离进行精确测量，为输电线路的规划和改造提供准确的数据支持。
三、测量工程内容1. 输电线路走线测量（1）确定测量范围：根据工程实际情况，确定需要进行测量的输电线路范围。
（2）测量方法选择：根据输电线路的特点及测量要求，选择合适的测量方法，包括地面测量、航空摄影测量、激光测距等。
（3）数据处理与分析：将测量获得的数据进行处理和分析，对结果进行验证和校正，确保测量结果的准确性和可靠性。
2. 输电线路设备检测（1）接地系统检测：对输电线路的接地系统进行检测，包括接地电阻、接地极等指标的测试和分析。
（2）绝缘子状态检测：对输电线路上的绝缘子进行检测，包括表面状态、漏电流、绝缘阻抗等指标的测试和分析。
3. 输电线路参数测量（1）电压、电流测量：对输电线路上的电压、电流等参数进行测量，并记录相关数据。
（2）功率因素测量：对输电线路的功率因素进行测量，并分析数据，为输电线路的运行优化提供依据。
4. 输电线路几何参数测量（1）垂直距离测量：对输电线路的垂直距离进行测量，并记录相关数据。
（2）水平距离测量：对输电线路的水平距离进行测量，并记录相关数据。
四、测量工程实施步骤1. 前期准备（1）确定测量范围和方法。
(课件)送电线路施工测量
铁塔倾斜测量是在铁塔吊装组立完成后进行铁塔质量检测的方法，
用于检测铁塔在横线路以及顺线路方向偏离程度，重点检验转角
塔是否向外角测倾斜。
在检查横线路倾斜及耐张塔是否向外角侧倾斜时，正对铁塔架设
仪器，仪器调平后，以十字丝竖丝对准铁塔顶端叉铁中心，锁定
水平角度，将目镜移动至塔腿八字铁位置，观察十字丝竖丝偏离
“＋”，反之为“－”。
L-档距
输电线路施工测量
计算方法： tg1( B
B2 4C )
2
4
其中：B 2 (h 4 f 8 fl1 )
l
l
C 1 (8hf 16af 16 f 2 h2 ) l2
l1为仪器至近杆塔号的架空线悬挂点之间 的水平距离。
计算方法： arctan(B B2 C )
输电线路施工测量
四、架空线弧垂观测 （三）弧垂观测常用的几种方法
（1）优先采用“角度法”进行弧垂观测； 角度法测量应满足条件：切点对同侧档端的水平距离超过1/4 档距长度。 角度法测量又分为档端法、档内法、档外法
计算方法：
h4f arctan(
4
af )
l
h-观测档架空线悬挂点间的高差，近悬挂点较低时取
输电线路施工测量
三、交叉跨越测量 输电线路交叉跨越测量主要包括跨越施工前测量以及架线完
成后交叉跨越距离测量； （一）架线完成后交叉跨越测量
架线完成后的交叉跨越测量主要用于判断新建线路导线对被跨 越物是否满足设计要求，测量过程中应分别从跨越物路线方向利 用全站仪或者采用角度法测量新建线路跨越点高程，从新建线路 方向测量被跨越物在跨越点高程；同时应计算在40℃或70℃温度 条件下，对于被跨越物的距离。
5 0kN地锚 埋深
