三相桥式全控整流电路的工作原理
三相桥式全控整流电路及工作原理
三相桥式全控整流电路及工作原理
三相桥式全控整流电路是一种常用的电力电子变换电路,广泛应用于交流调速、直流传动、直流无刷电机等领域。
它具有输出电压可调、功率因数可控和双向传输功率等特点。
1. 电路结构
三相桥式全控整流电路由六个可控硅整流器()组成,三个正并联,另外三个反并联。
每个可控硅整流器的阳极与交流电源的一相相连,阴极与负载相连。
整流器的栅极连接到相应的脉冲发生电路,用于控制导通时间。
2. 工作原理
在每个周期内,三相交流电源的三相电压有两相电压大于另一相电压。
整流电路利用这一特性,使两相较高电压的可控硅整流器导通,从而将这两相电压的正半周经整流器输出到负载。
通过控制每个整流器的导通时间,可以调节输出电压的幅值和相位。
当某一相电压达到最大值时,该相的两个整流器将导通。
随着时间推移,其他两相电压将超过该相电压,相应的整流器也将导通。
如此循环,每个整流器在每个周期内均有一段导通时间。
通过调节每个整流器的导通时间,即控制脉冲发生电路对栅极施加脉冲的时间,可以控制输出电压的幅值。
同时,还可以改变脉冲施加的相位角,从而控制功率因数。
3. 特点
(1) 输出电压可连续调节
(2) 功率因数可控
(3) 双向传输功率
(4) 电路结构相对简单
三相桥式全控整流电路通过控制整流器的导通时间和相位,可以实现对输出电压和功率因数的精确控制,是一种非常重要和实用的电力电子变换电路。
三相桥式整流电路工作原理
三相桥式整流电路工作原理
三相桥式整流电路是一种常用的直流电源电路,由三相交流电源和四个二极管组成。
其工作原理如下:
1. 当三相交流电源的A相电压大于B相和C相电压时,D1和D4闭合,D2和D3断开。
此时,A相电压通过D1和D4被输出,形成正向半波整流输出;B相和C相电压不参与输出。
2. 当B相电压大于A相和C相电压时,D2和D3闭合,D1和D4断开。
此时,B相电压通过D2和D3被输出,同样形成正向半波整流输出;A相和C相电压不参与输出。
3. 当C相电压大于A相和B相电压时,D1和D4闭合,D2和D3断开。
此时,C相电压通过D1和D4被输出,同样形成正向半波整流输出;A相和B相电压不参与输出。
通过以上的工作机制,三相桥式整流电路能够将三相交流电源的能量转换为直流电源输出。
由于三相交流电源的输出相位差为120°,因此整流输出的直流电压相对来说更加平稳,纹波更小。
同时,由于采用了桥式结构,整流电路能够充分利用三相交流电源的能量,提高了整流效率。
需要注意的是,三相桥式整流电路的输出电压为正向半波整流输出,即只有正半周期的电压被输出,而负半周期的电压被截断。
如果需要获得完全的整流输出,通常还需要添加滤波电路来减小输出电压的纹波和提高稳定性。

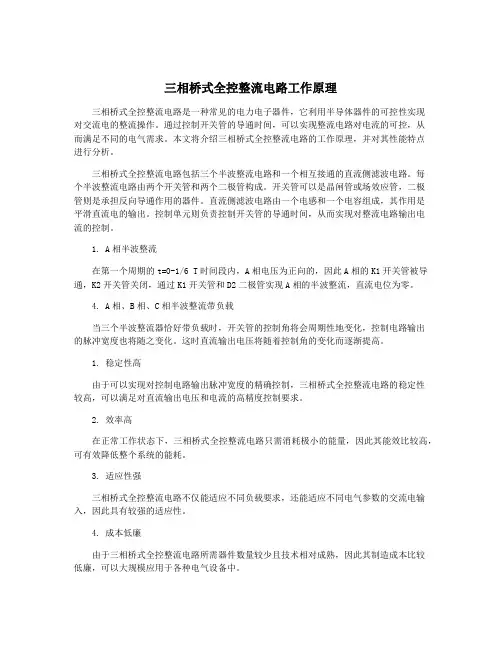

三相桥式全控整流电路工作原理
三相桥式全控整流电路工作原理三相桥式全控整流电路是一种常见的电力电子器件,它利用半导体器件的可控性实现对交流电的整流操作。
通过控制开关管的导通时间,可以实现整流电路对电流的可控,从而满足不同的电气需求。
本文将介绍三相桥式全控整流电路的工作原理,并对其性能特点进行分析。
三相桥式全控整流电路包括三个半波整流电路和一个相互接通的直流侧滤波电路。
每个半波整流电路由两个开关管和两个二极管构成。
开关管可以是晶闸管或场效应管,二极管则是承担反向导通作用的器件。
直流侧滤波电路由一个电感和一个电容组成,其作用是平滑直流电的输出。
控制单元则负责控制开关管的导通时间,从而实现对整流电路输出电流的控制。
1. A相半波整流在第一个周期的t=0-1/6 T时间段内,A相电压为正向的,因此A相的K1开关管被导通,K2开关管关闭,通过K1开关管和D2二极管实现A相的半波整流,直流电位为零。
4. A相、B相、C相半波整流带负载当三个半波整流器恰好带负载时,开关管的控制角将会周期性地变化,控制电路输出的脉冲宽度也将随之变化。
这时直流输出电压将随着控制角的变化而逐渐提高。
1. 稳定性高由于可以实现对控制电路输出脉冲宽度的精确控制,三相桥式全控整流电路的稳定性较高,可以满足对直流输出电压和电流的高精度控制要求。
2. 效率高在正常工作状态下,三相桥式全控整流电路只需消耗极小的能量,因此其能效比较高,可有效降低整个系统的能耗。
3. 适应性强三相桥式全控整流电路不仅能适应不同负载要求,还能适应不同电气参数的交流电输入,因此具有较强的适应性。
4. 成本低廉由于三相桥式全控整流电路所需器件数量较少且技术相对成熟,因此其制造成本比较低廉,可以大规模应用于各种电气设备中。
三相桥式全控整流电路是一种性能稳定、适应性强并且成本低廉的电力电子器件,被广泛应用于工业、农业和家庭等领域。
除了上文所述的特性,三相桥式全控整流电路还有其他一些优点。
例如:1. 实现了电能的有源调节在传统的半波和全波整流电路中,电能只能以被动形式、随电源电压变化而调节,无法主动地进行调节。
三相桥式全控整流电路实验结论
三相桥式全控整流电路实验结论一、电路结构与工作原理三相桥式全控整流电路由三相交流电源、三相全控桥、负载电阻以及触发脉冲源等部分组成。
其工作原理基于三相全控桥的工作原理,通过控制触发脉冲的相位来控制整流输出的电压大小和方向。
二、触发脉冲与控制方式本实验采用脉冲变压器触发方式,通过调节触发脉冲的相位来控制整流输出的电压大小和方向。
控制方式采用移相控制方式,通过调节控制电压的大小和极性来控制触发脉冲的相位。
三、输出电压与负载特性实验结果表明,随着控制电压的增大,整流输出电压增大,当控制电压达到一定值时,整流输出电压达到最大值。
当负载电阻增大时,整流输出电压减小,当负载电阻达到无穷大时,整流输出电压达到最小值。
四、功率因数与谐波分析实验结果表明,采用三相桥式全控整流电路可以有效地提高功率因数,减小谐波对电网的影响。
但是,当整流输出电压增大时,谐波电流也会相应增大,因此需要对谐波进行抑制。
五、电路参数设计与优化为了提高三相桥式全控整流电路的性能,需要对电路参数进行设计与优化。
实验结果表明,触发脉冲的频率和移相角是影响整流输出电压大小和稳定性的关键因素。
因此,在参数设计时需要重点考虑这些因素。
同时,为了减小谐波对电网的影响,需要选择合适的滤波器参数。
六、实验结果对比与分析通过对不同控制方式下的实验结果进行对比与分析,可以发现采用移相控制方式可以有效提高整流输出电压的稳定性和调节速度。
同时,采用脉冲变压器触发方式可以有效减小整流输出电压的脉动和噪声。
七、电路性能评估与改进建议根据实验结果,可以对三相桥式全控整流电路的性能进行评估。
本实验中,采用了以下指标进行评估:整流输出电压的大小和稳定性、功率因数、谐波含量以及调节速度等。
通过对这些指标进行分析,可以发现该电路具有以下优点:可以实现对交流电源的整流作用;可以提高功率因数;可以实现对整流输出电压的快速调节等。
但是也存在一些不足之处,例如触发脉冲的脉动和噪声较大等问题。
三相桥式全控整流电路的原理(一)
三相桥式全控整流电路的原理(一)三相桥式全控整流电路简介三相桥式全控整流电路是一种常用于工业领域的电路,用于将交流电转换为直流电。
本文将介绍该电路的原理和工作方式。
电路组成三相桥式全控整流电路由以下几个部分组成: - 三相交流电源 - 三相桥式整流器 - 控制电路原理1.三相交流电源–三相交流电源是整个电路的输入来源,通常为三相交流电网或发电机输出的电流。
–交流电源的频率和电压大小会直接影响到整流器的输出。
2.三相桥式整流器–三相桥式整流器由六个控制可控硅(thyristor)组成,分为三相正半桥和负半桥。
–当正半桥中的可控硅导通时,负半桥中相应的可控硅会导通,从而实现了交流电到直流电的转换。
3.控制电路–控制电路是整个电路的大脑,负责对可控硅的触发和控制。
–控制电路通常由微控制器或其他逻辑控制芯片实现,根据输入信号对可控硅进行触发和控制。
–控制电路要根据交流电源的频率和电压变化来调整可控硅的触发时机,以确保整流器输出的直流电压稳定。
工作方式1.首先,三相交流电源提供输入电流,通过正半桥和负半桥中的可控硅进行整流,无论输入电压是正半周的正弦波还是负半周的正弦波,都会被转换成单向的直流电。
2.控制电路根据输入电压的变化情况,对可控硅进行触发和控制,确保输出的直流电压稳定。
3.最后,整流器的输出连接到负载上,供给电路所需的直流电源。
应用领域三相桥式全控整流电路广泛应用于工业领域,特别适合需要稳定和高负载的设备。
例如: - 运输领域的电车、火车 - 电力系统中的变流器 - 工厂中的直流电机控制系统结论三相桥式全控整流电路是一种重要的电路,通过将交流电转换为直流电,为各种设备提供稳定和高效的直流电源。
深入了解和掌握该电路的原理对于电气工程师和电路设计人员来说是必要的。
继续深入解释:三相桥式整流器的工作原理三相桥式整流器中的可控硅起到一个开关的作用,控制电流什么时候通过。
整流器通过改变可控硅的导通和封锁来实现电流的流动和截断。
三相桥式全控整流电路的工作原理
三相桥式全控整流电路的工作原理
三相桥式全控整流电路,又称为三相整流桥式全控整流电路,它的结
构简洁,体积小,可以实现完全全控整流,是现代电力电子设备中常用的
一种整流元件。
它是由三相桥式变流器、控制电路以及同步调节所组成,
可以实现三相输入交流电能转换为单相或多相直流电能的整流功能。
三相桥式全控整流电路的工作原理是:三相桥式变流器的工作由控制
电路触发,控制电路通过三相交流电源的相位信号,控制节点的开启和关闭,使三相桥式变流器中的节点依次开启和关闭,实现了输入电源的变换。
当桥内的节点同步开启时,经历的一个半个周期后,才进入下一个周期,
三相桥式全控整流电路中的三相交流电能便被转变为单相或多相直流电能。
在三相桥式全控整流电路中,每个节点都要求开启和关闭时间一致,
这是关键,所以要实现三相变流器的同步,控制电路必须配备一个有效的
同步调节器,它能检测电路中交流电压的每个周期到达顶峰值,并将信号
转换为控制信号,从而实现桥内节点同步开启和关闭,实现三相交流电能
转换为单相及多相直流电能的整流功能。
三相桥式全控整流电路原理
三相桥式全控整流电路原理
三相桥式全控整流电路是一种常见的电力电路,用于将交流电转换为直流电。
它由三相电源、桥式整流器和触发电路组成。
在这个电路中,三相电源提供三相交流电信号。
每个相位的电源通过对应的触发电路来控制桥式整流器中的开关管。
桥式整流器由四个二极管或四个可控硅组成,用于将交流电转换为直流电。
桥式整流器中的四个二极管或可控硅可以分为两组,每组包含两个,并组成两个反并联的三电平桥。
每个桥臂的两个二极管或可控硅是反并联的,一个被称为正半周期控制,一个被称为负半周期控制。
在每个半周期中,根据触发电路提供的触发信号,分别对两个桥臂的二极管或可控硅进行开通或关断操作。
这样,在每个半周期内,只有一个桥臂是开通的,而另一个桥臂是关断的。
这种控制方式使得整流器输出的电流为激励波(落在功率电网电压曲线之下)。
通过控制开通和关断时间,可以实现对输出电流的调节。
通过改变开通角和关断角,可以改变输出电流的平均值和有效值。
从而实现对输出功率的控制。
总之,三相桥式全控整流电路通过桥式整流器和触发电路的配合控制,将三相交流电转换为直流电,并能够通过调节开通和
关断时间来实现对输出电流的调节。
这种电路广泛应用于工业领域,如直流电机驱动、电力电子器件等。
三相桥式全控整流电路
输出电压与输入电压的关系
01
输出电压与输入电压的有效值成 正比,与触发脉冲的相位角有关 。
02
当触发脉冲在合适的相位角触发 晶闸管时,输出电压接近于输入
电压的最大值。
随着触发脉冲相位角的减小,输 出电压逐渐减小。
03
当触发脉冲相位角为0度时,输出 电压为0。
04
03
电路参数
整流元件的参数选择
额定电压
整流元件的额定电压应大 于电路的最大输出直流电 压。
额定电流
整流元件的额定电流应大 于电路的最大输出直流电 流。
反向耐压
整流元件的反向耐压应大 于电路的最大反向电压。
变压器的参数选择
额定功率
变压器的额定功率应大于电路的最大输出功率。
匝数比
变压器的匝数比应与电路的输入输出电压要求 相匹配。
磁芯材料
变压器的磁芯材料应具有较高的磁导率和较低的损耗,以提高变压器的效率。
常见故障与排除方法
故障1
整流输出电压异常
排除方法
检查输入电源是否正常,检查整流管是否损坏 ,检查电路连接是否良好。
故障2
可控硅不导通
排除方法
检查触发脉冲是否正常,检查可控硅控制极的连接 是否正确。
电路发热严重
故障3
排除方法
检查电路的散热情况,确保散热器安装良好,检查负载 是否过重。
维护与保养建议
滤波电容器的参数选择
电容量
滤波电容器的电容量应根据电路的输出电流和电压纹波的要求进 行选择。
耐压值
滤波电容器的耐压值应大于电路的最大输出直流电压。
温度特性
滤波电容器的温度特性应与电路的工作温度要求相匹配。
04
电路分析
三相桥式全控整流电路的工作原理
三相桥式全控整流电路的工作原理三相桥式全控整流电路是一种常用的电能转换电路,广泛应用于交流电转直流电的场合。
它具有电控性好、能耗低、体积小等优点,在电力系统中的应用非常广泛。
下面将详细介绍三相桥式全控整流电路的工作原理。
三相桥式全控整流电路由六个可控硅器件组成,分为两个并联的三相半波可控整流器。
其中,每个三相半波可控整流器包含三个可控硅器件,它们按照星形连接方式连接在交流电源的三相线上。
可控硅器件是由二极管和双向可控开关组成的,可以对电流进行双向控制。
整个电路通过操纵可控硅器件的导通角来控制输出电压的大小和形状。
当交流电源开始供电时,根据交流电源的正负半周变化,可控硅器件会先导通一半波,然后断开一半波,实现半波整流。
对于每个可控硅器件来说,当其导通时,流经它的电流方向与电流的正方向一致,为正半周;当其断开时,流经它的电流方向与电流的正方向相反,为负半周。
通过控制可控硅器件的导通角,可以实现对输出电压的调节。
当可控硅器件导通角度增大时,导通时间增长,输出电压增加;当导通角度减少时,导通时间减小,输出电压减小。
通过改变导通角度来改变输出电压的大小和形状,以满足不同负载的需求。
在控制可控硅器件的导通角度时,需要采用触发电路来提供触发脉冲。
触发脉冲的宽度决定了可控硅器件导通的时间,从而控制输出电压的大小。
通常采用零点触发方式,即在每个交流周期的零点附近触发可控硅器件的导通。
三相桥式全控整流电路的输出电压是由六个可控硅器件的导通角度和触发脉冲的宽度共同决定的。
通过合理地控制这些参数,可以实现输出电压的调节。
此外,为了保证可控硅器件的正常工作,需要采用继电器或保险丝等保护措施,以防止过电流或过压的损坏。
总之,三相桥式全控整流电路是一种通过控制可控硅器件的导通角度来实现交流电转直流电的电路。
它通过改变导通角度来改变输出电压的大小和形状,具有电压调节范围广、精度高等优点,适用于各种交流电转直流电的应用场合。
三相全控整流电路工作原理
三相全控整流电路工作原理三相全控整流电路是一种常用的电力电子器件,可以将交流电转换为直流电。
其工作原理是通过控制器件(如可控硅)的导通和关断,调整电路中的通断状态,以实现对电流的控制。
三相全控整流电路由三相桥式全控整流电路和控制电路两部分组成。
三相桥式全控整流电路由六个可控硅组成,可以分为高压侧和低压侧两个桥,每个桥以三个可控硅构成。
其中,高压侧包括可控硅Th1, Th3, Th5,低压侧包括可控硅Th2, Th4, Th6,电源输入为三相交流电源,负载为直流电源。
在正半周的工作状态中,当可控硅Th1、Th3、Th5触发导通,可控硅Th2、Th4、Th6触发关断。
此时,电源的A相、B相、C相交流电压分别作用在可控硅Th1、Th3、Th5上,经过整流后,产生了带冲突的直流电压。
直流电压的大小与电源电压以及可控硅的通断状态有关。
在负半周的工作状态中,当可控硅Th1、Th3、Th5触发关断,可控硅Th2、Th4、Th6触发导通。
此时,电源的A相、B相、C相交流电压分别作用在可控硅Th2、Th4、Th6上,同样经过整流,产生了带冲突的直流电压。
整流电路的输出电压可以通过改变可控硅的触发角来实现调整。
触发角是指在正半周和负半周中可控硅的导通时刻相对于电源交流波形的相位角。
通过改变触发角,可以改变可控硅的导通时间,从而调整交流电流的通断状态,进而改变输出电压的大小。
三相全控整流电路的控制电路主要包括触发脉冲发生电路和触发控制电路。
触发脉冲发生电路用于产生触发脉冲信号,触发控制电路用于根据输出直流电压的变化来调整触发脉冲信号的相位。
整个三相全控整流电路工作的基本原理是通过控制器件的导通和关断,调整电路中的通断状态,从而实现对电流和电压的控制。
通过改变可控硅的触发角,可以调整交流电流的通断状态,进而改变输出直流电压的大小。
同时,通过控制电路的反馈调整,可以实现对直流电压的稳定输出。
三相桥式全控整流电路的原理
三相桥式全控整流电路的原理三相桥式全控整流电路介绍•三相桥式全控整流电路是一种常见的电力电子器件,广泛应用于交流电转直流电的场景。
•它通过控制晶闸管的导通角来实现对输入交流电的整流控制。
原理桥式整流电路•桥式整流电路由四个二极管组成,形成一个桥结构,具有四个输入和一个输出。
•其中,两个二极管被称为正极二极管,另外两个被称为负极二极管。
•输入交流电经过正极二极管和负极二极管的交替导通,实现了对交流电的单向导通。
全控整流电路•全控整流电路在桥式整流电路的基础上,增加了晶闸管。
•晶闸管是一种主控开关,可以通过控制晶闸管的导通角来控制输入交流电的整流。
三相桥式全控整流电路•三相桥式全控整流电路由三个桥式整流电路组成,对应输入的三相交流电。
•每个桥式整流电路由四个晶闸管和四个二极管组成,实现对一个相位的交流电的整流。
•通过适当的触发控制,可以实现对三相交流电的全控整流。
工作原理•在三相桥式全控整流电路中,每个桥式整流电路的晶闸管由触发电路控制。
•当晶闸管导通时,对应的正极二极管也将导通,实现对输入交流电的正半周期整流。
•当晶闸管关断时,对应的正极二极管也将关断,实现对输入交流电的负半周期整流。
•通过控制晶闸管的导通角,可实现对三相交流电的全控整流。
应用场景•三相桥式全控整流电路广泛应用于各种需要将交流电转换为直流电的场景。
•典型应用包括电力系统中的直流输电、电动机驱动、电焊设备等。
结论•三相桥式全控整流电路通过控制晶闸管的导通角度,实现了对输入交流电的全控整流。
•它是一种重要的电力电子器件,广泛应用于各种需要交流电转直流电的场景。
控制方式•三相桥式全控整流电路可以通过不同的控制方式来实现对输入交流电的整流控制。
•常见的控制方式包括:触发角控制、单位相距控制和连续控制。
触发角控制•触发角控制是最简单的一种控制方式,通过改变晶闸管的触发角度来实现对交流电的整流控制。
•触发角是指晶闸管导通时与输入交流电正半周期的夹角。
三相桥式全控整流电路的工作原理
图1 三相桥式全控整流电路三相桥式全控整流电路的工作原理在三相桥式全控整流电路中,对共阴极组和共阳极组是同时进行控制的,控制角都是α.由于三相桥式整流电路是两组三相半波电路的串联,因此整流电压为三相半波时的两倍.很显然在输出电压相同的情况下,三相桥式晶闸管要求的最大反向电压,可比三相半波线路中的晶闸管低一半.为了分析方便,使三相全控桥的六个晶闸管触发的顺序是1—2-3—4-5—6,晶闸管是这样编号的:晶闸管KP1和KP4接a 相,晶闸管KP3和KP6接b 相,晶管KP5和KP2接c 相。
晶闸管KP1、KP3、KP5组成共阴极组,而晶闸管KP2、KP4、KP6组成共阳极组.为了搞清楚α变化时各晶闸管的导通规律,分析输出波形的变化规则,下面研究几个特殊控制角,先分析α=0的情况,也就是在自然换相点触发换相时的情况。
图1是电路接线图。
为了分析方便起见,把一个周期等分6段(见图2)。
在第(1)段期间,a 相电压最高,而共阴极组的晶闸管KP1被触发导通,b 相电位最低,所以供阳极组的晶闸管KP6被触发导通。
这时电流由a 相经KP1流向负载,再经KP6流入b 相。
变压器a 、b 两相工作,共阴极组的a 相电流为正,共阳极组的b u d=u a-u b=u ab经过60°后进入第(2)段时期。
这时a 相电位仍然最高,晶闸管KPl 继续导通,但是c 相电位却变成最低,当经过自然换相点时触发c 相晶闸管KP2,电流即从b 相换到c 相,KP6承受反向电压而关断。
这时电流由a 相流出经KPl 、负载、KP2流回电源c 相.变压器a 、c 两相工作。
这时a 相电流为正,c 相电流为负。
在负载上的电压为u d=u a —u c=u ac再经过60°,进入第(3)段时期。
这时b 相电位最高,共阴极组在经过自然换相点时,触发导通晶闸管KP3,电流即从a 相换到b 相,c 相晶闸管KP2因电位仍然最低而继续导通。
