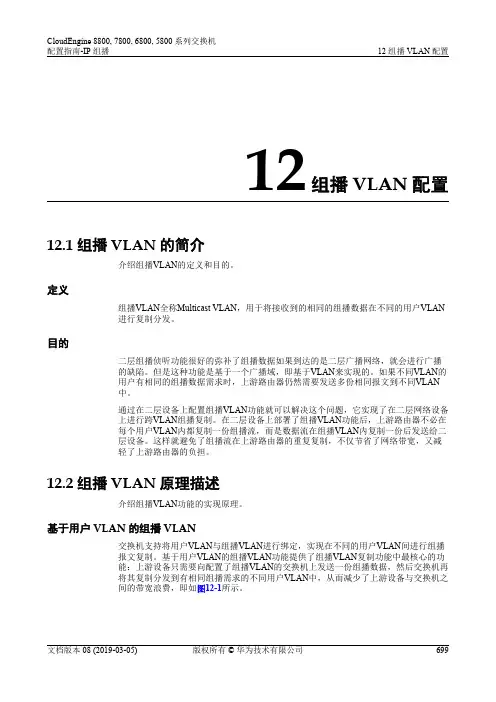

华为数据中心5800交换机01-12 组播VLAN配置
12组播VLAN配置12.1 组播VLAN的简介介绍组播VLAN的定义和目的。
定义组播VLAN全称Multicast VLAN，用于将接收到的相同的组播数据在不同的用户VLAN进行复制分发。
目的二层组播侦听功能很好的弥补了组播数据如果到达的是二层广播网络，就会进行广播的缺陷。
但是这种功能是基于一个广播域，即基于VLAN来实现的。
如果不同VLAN的用户有相同的组播数据需求时，上游路由器仍然需要发送多份相同报文到不同VLAN中。
通过在二层设备上配置组播VLAN功能就可以解决这个问题，它实现了在二层网络设备上进行跨VLAN组播复制。
在二层设备上部署了组播VLAN功能后，上游路由器不必在每个用户VLAN内都复制一份组播流，而是数据流在组播VLAN内复制一份后发送给二层设备。
这样就避免了组播流在上游路由器的重复复制，不仅节省了网络带宽，又减轻了上游路由器的负担。
12.2 组播VLAN原理描述介绍组播VLAN功能的实现原理。
基于用户VLAN的组播VLAN交换机支持将用户VLAN与组播VLAN进行绑定，实现在不同的用户VLAN间进行组播报文复制。
基于用户VLAN的组播VLAN功能提供了组播VLAN复制功能中最核心的功能：上游设备只需要向配置了组播VLAN的交换机上发送一份组播数据，然后交换机再将其复制分发到有相同组播需求的不同用户VLAN中，从而减少了上游设备与交换机之间的带宽浪费，即如图12-1所示。
图12-1 基于用户VLAN 的组播VLAN示意图Multicast Packet VLAN 2VLAN 3VLAN 4VLAN 5 (multicast VLAN)No multicast VLANconfiguredMulticast VLAN configured基于接口的组播VLAN交换机支持在用户侧接口下配置用户VLAN 与组播VLAN 进行绑定，不仅能够实现组播数据在不同用户VLAN 间进行复制，还可以实现基于接口的组播业务隔离。
华为-VLAN技术白皮书
VLAN技术白皮书华为技术有限公司北京市上地信息产业基地信息中路3号华为大厦 100085二ＯＯ三年三月摘要本文基于华为技术有限公司Quidway 系列以太网交换产品详细介绍了目前以太网平台上的主流VLAN技术以及华为公司在VLAN技术方面的扩展，其中包括基于端口的VLAN划分、PVLAN，动态VLAN注册协议，如GVRP和VTP等等。
本文全面地总结了当前的VLAN技术发展，并逐步探讨了Quidway 系列以太网交换产品在VLAN技术方面的通用特性和部分独有特性，并结合每个主题，简要的介绍了系列VLAN技术在实际组网中的应用方式。
关键词VLAN，PVLAN， GVRP，VTP1 VLAN概述VLAN（Virtual Local Area Network）即虚拟局域网，是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的新兴技术。
IEEE于1999年颁布了用以标准化VLAN实现方案的802.1Q协议标准草案。
VLAN技术允许网络管理者将一个物理的LAN逻辑地划分成不同的广播域（或称虚拟LAN，即VLAN），每一个VLAN都包含一组有着相同需求的计算机工作站，与物理上形成的LAN有着相同的属性。
但由于它是逻辑地而不是物理地划分，所以同一个VLAN内的各个工作站无须被放置在同一个物理空间里，即这些工作站不一定属于同一个物理LAN网段。
一个VLAN内部的广播和单播流量都不会转发到其他VLAN中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。
VLAN是为解决以太网的广播问题和安全性而提出的一种协议，它在以太网帧的基础上增加了VLAN头，用VLAN ID把用户划分为更小的工作组，限制不同工作组间的用户二层互访，每个工作组就是一个虚拟局域网。
虚拟局域网的好处是可以限制广播范围，并能够形成虚拟工作组，动态管理网络。
VLAN在交换机上的实现方法，可以大致划分为4类:1、基于端口划分的VLAN这种划分VLAN的方法是根据以太网交换机的端口来划分，比如Quidway S3526的1~4端口为VLAN 10，5~17为VLAN 20，18~24为VLAN 30，当然，这些属于同一VLAN的端口可以不连续，如何配置，由管理员决定，如果有多个交换机，例如，可以指定交换机 1 的1~6端口和交换机 2 的1~4端口为同一VLAN，即同一VLAN可以跨越数个以太网交换机，根据端口划分是目前定义VLAN的最广泛的方法，IEEE 802.1Q规定了依据以太网交换机的端口来划分VLAN的国际标准。

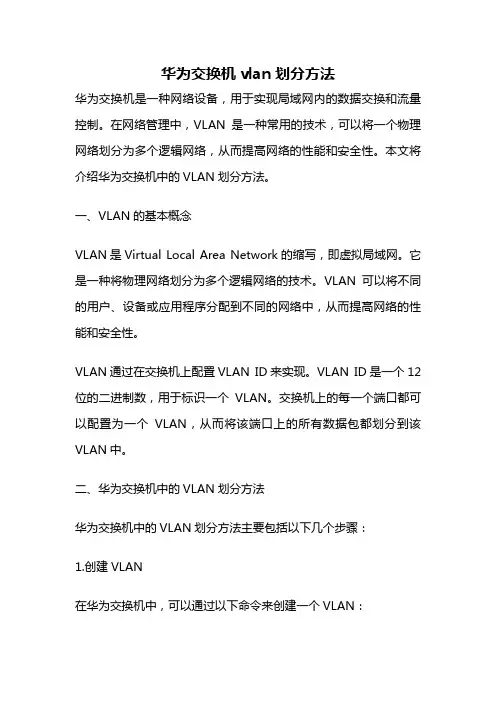

华为交换机vlan划分方法
华为交换机vlan划分方法华为交换机是一种网络设备，用于实现局域网内的数据交换和流量控制。
在网络管理中，VLAN是一种常用的技术，可以将一个物理网络划分为多个逻辑网络，从而提高网络的性能和安全性。
本文将介绍华为交换机中的VLAN划分方法。
一、VLAN的基本概念VLAN是Virtual Local Area Network的缩写，即虚拟局域网。
它是一种将物理网络划分为多个逻辑网络的技术。
VLAN可以将不同的用户、设备或应用程序分配到不同的网络中，从而提高网络的性能和安全性。
VLAN通过在交换机上配置VLAN ID来实现。
VLAN ID是一个12位的二进制数，用于标识一个VLAN。
交换机上的每一个端口都可以配置为一个VLAN，从而将该端口上的所有数据包都划分到该VLAN中。
二、华为交换机中的VLAN划分方法华为交换机中的VLAN划分方法主要包括以下几个步骤：1.创建VLAN在华为交换机中，可以通过以下命令来创建一个VLAN：vlan batch vlan-id1 [vlan-id2…]其中，vlan-id1、vlan-id2等是VLAN的ID，可以创建多个VLAN。
2.配置端口在华为交换机中，可以通过以下命令来将端口配置到某个VLAN中：interface interface-type interface-numberport link-type accessport default vlan vlan-id其中，interface-type和interface-number分别表示端口的类型和编号，vlan-id表示要将该端口配置到的VLAN的ID。
3.配置端口模式在华为交换机中，可以通过以下命令来配置端口的模式：interface interface-type interface-numberport link-type {access | trunk}其中，access表示将端口配置为访问模式，trunk表示将端口配置为Trunk模式。
华为交换机super-vlan配置
华为交换机super-vlan配置聚合型VLanvlan聚合⼜称Super-Vlan ,主要⽤于解决IPV4地址资源⽇趋紧张的问题，主要原理是将多个SUB-VLAN(⼦vlan)聚合成⼀个Super Vlan，SuperVlan只是⼀个逻辑型VLan，所以SuperVlan内不能加⼊任何物理端⼝，却可以创建对应的VLAN接⼝，在该VLAN接⼝可以通过VLANIF接⼝来配置IP地址。
VLAN聚合的主要优点是节省IP地址，它通常将多个不同的VLAN划分⾄同⼀IP⼦⽹，⽽不是每个VLAN单独占⽤⼀个⼦⽹，然后将整个IP⼦⽹映射成⼀个VLAN聚合（Super VLAN），它包含整个IP⼦⽹内的所有VLAN（Sub VLAN）。
这样⼀来，不同的Sub VLAN仍保留各⾃独⽴的⼴播域，⽽⼀个或多个Sub VLAN同属于⼀个Super VLAN，并且都使⽤Super VLAN的接⼝地址为默认⽹关IP地址。
当不同Sub VLAN 中的主机需要相互之间三层通讯时，需要在Super VLAN上开启ARP代理。
ARP代理（ARP Proxy）在Super VLAN和内部Sub VLAN主机之间起着传递ARP包的作⽤，⽤于把各主机的⽹络层地址映射到对应主机的数据链路层地址。
Super VLAN引⼊Super VLAN和Sub VLAN的概念。
⼀个Super VLAN可以包含⼀个或多个保持着不同⼴播域的Sub VLAN。
在同⼀个Super VLAN中，⽆论主机属于哪⼀个Sub VLAN，它的IP地址都在Super VLAN对应的⼦⽹⽹段内，各个Sub VLAN不再占⽤⼀个独⽴的⼦⽹⽹段。
这样，通过Sub VLAN间共⽤同⼀个三层接⼝，既减少了⼀部分⼦⽹号、⼦⽹缺省⽹关地址和⼦⽹定向⼴播地址的消耗，⼜实现了不同⼴播域使⽤同⼀⼦⽹⽹段地址，增加了编址的灵活性，减少了闲置地址浪费。
从⽽在保证了各个Sub VLAN作为⼀个独⽴⼴播域实现了⼴播隔离的同时，将以前使⽤普通VLAN浪费掉的IP地址节省下来。

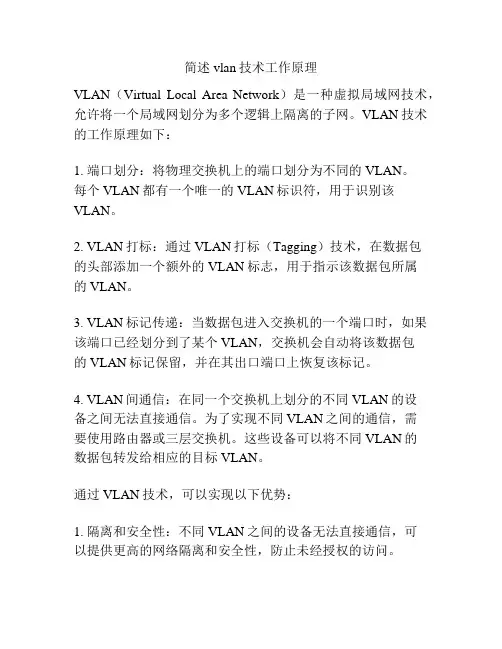

简述vlan技术工作原理
简述vlan技术工作原理
VLAN（Virtual Local Area Network）是一种虚拟局域网技术，允许将一个局域网划分为多个逻辑上隔离的子网。
VLAN技术的工作原理如下：
1. 端口划分：将物理交换机上的端口划分为不同的VLAN。
每个VLAN都有一个唯一的VLAN标识符，用于识别该VLAN。
2. VLAN打标：通过VLAN打标（Tagging）技术，在数据包
的头部添加一个额外的VLAN标志，用于指示该数据包所属
的VLAN。
3. VLAN标记传递：当数据包进入交换机的一个端口时，如果该端口已经划分到了某个VLAN，交换机会自动将该数据包
的VLAN标记保留，并在其出口端口上恢复该标记。
4. VLAN间通信：在同一个交换机上划分的不同VLAN的设
备之间无法直接通信。
为了实现不同VLAN之间的通信，需
要使用路由器或三层交换机。
这些设备可以将不同VLAN的
数据包转发给相应的目标VLAN。
通过VLAN技术，可以实现以下优势：
1. 隔离和安全性：不同VLAN之间的设备无法直接通信，可
以提供更高的网络隔离和安全性，防止未经授权的访问。
2. 节省带宽：将大型网络细分为多个VLAN，可以降低广播风暴的影响，并减少不必要的广播流量，从而节省带宽。
3. 灵活性：VLAN可以根据网络需求进行动态调整和修改，而无需物理重新布线，提供更灵活的网络管理。
总而言之，VLAN技术通过虚拟化和划分局域网，实现了逻辑上隔离和安全性，并且提供了更灵活的网络管理方式。

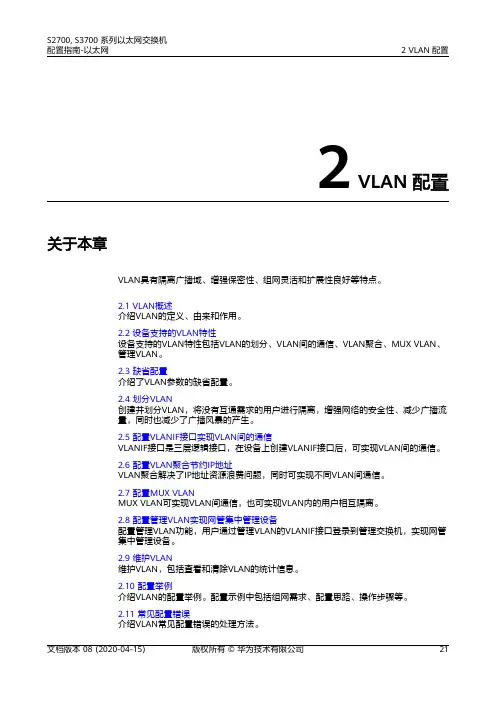

华为S2700 S3700系列交换机 01-02 VLAN配置
2 VLAN配置关于本章VLAN具有隔离广播域、增强保密性、组网灵活和扩展性良好等特点。
2.1 VLAN概述介绍VLAN的定义、由来和作用。
2.2 设备支持的VLAN特性设备支持的VLAN特性包括VLAN的划分、VLAN间的通信、VLAN聚合、MUX VLAN、管理VLAN。
2.3 缺省配置介绍了VLAN参数的缺省配置。
2.4 划分VLAN创建并划分VLAN，将没有互通需求的用户进行隔离，增强网络的安全性、减少广播流量，同时也减少了广播风暴的产生。
2.5 配置VLANIF接口实现VLAN间的通信VLANIF接口是三层逻辑接口，在设备上创建VLANIF接口后，可实现VLAN间的通信。
2.6 配置VLAN聚合节约IP地址VLAN聚合解决了IP地址资源浪费问题，同时可实现不同VLAN间通信。
2.7 配置MUX VLANMUX VLAN可实现VLAN间通信，也可实现VLAN内的用户相互隔离。
2.8 配置管理VLAN实现网管集中管理设备配置管理VLAN功能，用户通过管理VLAN的VLANIF接口登录到管理交换机，实现网管集中管理设备。
2.9 维护VLAN维护VLAN，包括查看和清除VLAN的统计信息。
2.10 配置举例介绍VLAN的配置举例。
配置示例中包括组网需求、配置思路、操作步骤等。
2.11 常见配置错误介绍VLAN常见配置错误的处理方法。
2.1 VLAN概述介绍VLAN的定义、由来和作用。
VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。
以太网是一种基于CSMA/CD（Carrier Sense Multiple Access/Collision Detection）的共享通讯介质的数据网络通讯技术。
当主机数目较多时会导致冲突严重、广播泛滥、性能显著下降甚至造成网络不可用等问题。
通过交换机实现LAN（Local AreaNetwork）互连虽然可以解决冲突严重的问题，但仍然不能隔离广播报文和提升网络质量。
VLAN的工作原理
VLAN的工作原理VLAN（Virtual Local Area Network）是一种逻辑上划分网络的技术，它能够将一个物理局域网（LAN）划分为多个虚拟局域网，每一个VLAN之间彼此隔离，互不干扰。
VLAN的工作原理是基于交换机的端口划分和标记技术，通过将不同端口上的设备划分到不同的VLAN中，实现逻辑上的隔离和灵便的网络管理。
VLAN的工作原理主要包括以下几个方面：1. 端口划分：交换机上的每一个端口可以被配置为属于不同的VLAN。
通过将不同的设备连接到不同的VLAN端口上，可以实现设备之间的隔离和通信的控制。
例如，将某些端口配置为属于VLAN1，将另一些端口配置为属于VLAN2。
2. VLAN标记：为了实现VLAN之间的通信，交换机会在数据帧的头部添加一个VLAN标记，用于标识该数据帧所属的VLAN。
这个标记是一个特殊的标识符，通常是一个12位的VLAN ID。
交换机在转发数据帧时，会根据VLAN标记来决定将数据帧转发到哪个VLAN。
3. VLAN间通信：在同一个交换机上的不同VLAN之间，默认情况下是无法直接通信的。
为了实现不同VLAN之间的通信，需要使用路由器或者三层交换机。
路由器可以连接不同的VLAN，并根据VLAN标记来决定将数据帧转发到对应的VLAN。
三层交换机则具备路由功能，可以在交换机内部实现VLAN间的路由。
4. VLAN管理：VLAN的创建、删除和配置都需要进行管理。
通常，可以通过交换机的命令行界面（CLI）或者图形用户界面（GUI）进行VLAN的管理。
管理员可以根据实际需求创建不同的VLAN，配置端口的归属关系，以及设置VLAN间的通信规则。
VLAN的工作原理可以带来以下几个好处：1. 网络隔离：不同的VLAN之间是逻辑上隔离的，互不干扰。
这可以提高网络的安全性，防止未经授权的访问和攻击。
2. 灵便的网络管理：通过将设备划分到不同的VLAN中，可以更加灵便地管理网络。
VLAN的工作原理
VLAN的工作原理VLAN（Virtual Local Area Network）是一种虚拟局域网技术，它能够将一个物理局域网分割成多个逻辑上的虚拟局域网。
VLAN的工作原理是通过在交换机上设置不同的VLAN ID来实现的。
下面将详细介绍VLAN的工作原理。
1. VLAN的定义和分类：VLAN是一种逻辑上的分割技术，它能够将一个物理局域网划分成多个虚拟的局域网。
VLAN根据不同的标准可以分为不同的类型，如基于端口的VLAN、基于MAC地址的VLAN、基于协议的VLAN等。
2. VLAN的实现方式：VLAN的实现方式主要有两种：基于端口的VLAN和基于标记的VLAN （Tagged VLAN）。
基于端口的VLAN是将交换机的端口划分到不同的VLAN中，每个端口只能属于一个VLAN。
而基于标记的VLAN是通过在数据包中添加VLAN标记来区分不同的VLAN，允许一个端口同时属于多个VLAN。
3. VLAN的工作原理：VLAN的工作原理是通过交换机上的VLAN数据库来实现的。
交换机上的VLAN数据库记录了每个端口所属的VLAN信息。
当交换机接收到一个数据包时，它会根据数据包中的VLAN标记或端口信息来判断该数据包属于哪个VLAN，并将数据包转发到相应的端口。
4. VLAN的优点：VLAN具有以下几个优点：- 安全性：VLAN可以将不同的用户或设备隔离开来，提高网络的安全性。
- 灵活性：VLAN可以根据需要进行动态的调整和重新配置，提高网络的灵活性。
- 性能优化：VLAN可以将网络流量分割成多个较小的广播域，减少广播风暴，提高网络性能。
5. VLAN的配置步骤：VLAN的配置步骤如下：1) 在交换机上创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。
2) 将端口划分到相应的VLAN中，可以使用端口的物理接口或者VLAN标记进行划分。
3) 配置VLAN间的互通，可以通过交换机的端口进行连接，或者使用三层交换机进行路由配置。
华为交换机VLAN配置
华为交换机VLAN配置由于VLAN是逻辑地而不是物理地划分，所以同一个VLAN内的各个计算机无须被放置在同一个物理空间里，即这些计算机不一定属于同一个物理LAN网段。
下面是店铺收集整理的华为交换机VLAN配置，希望对大家有帮助~~华为交换机VLAN配置工具/原料华为交换机方法/步骤『VLAN配置流程』1. 缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access端口只能属于一个vlan;2. 如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan中删除掉;3. 除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLAN XX并进入VLAN视图;如果VLAN XX已经存在，则进入VLAN视图。
配置方法一：1. 创建(进入)vlan2[SwitchA]vlan 22. 将端口E0/1加入到vlan2[SwitchA-vlan2]port ethernet 0/13. 创建(进入)vlan3[SwitchA-vlan2]vlan 34. 将端口E0/2加入到vlan3[SwitchA-vlan3]port ethernet 0/2配置方法二：1. 创建(进入)vlan2[SwitchA]vlan 22. 进入端口E0/1视图[SwitchA]interface ethernet 0/13. 指定端口E0/1属于vlan2[SwitchA-Ethernet1]port access vlan 24. 创建(进入)vlan3[SwitchA]vlan 35. 进入端口E0/2视图[SwitchA]interface ethernet 0/26. 指定端口E0/2属于vlan3[SwitchA-Ethernet2]port access vlan 34测试验证1. 使用命令disp cur可以看到端口E0/1属于vlan2，E0/2属于vlan3;2. 使用display interface Ethernet 0/1可以看到端口为access 端口，PVID为2;3. 使用display interface Ethernet 0/2可以看到端口为access 端口，PVID为3。
网络配置教程——锐捷华为利用三层交换机实现VLAN
网络配置教程（3）——锐捷、华为利用三层交换机实现VLAN间路由网络配置教程（3）——锐捷、华为利用三层交换机实现VLAN间路由【实训目的】（1）掌握交换机Tag VLAN的配置；（2）掌握三层交换机基本配置方法；（3）掌握三层交换机VLAN路由的配置方法；（4）通过三层交换机实现VLAN间相互通信；【技术原理】三层交换机具备网络层的功能，实现VLAN相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。
三层交换机利用直连路由可以实现不同VLAN之间的互相访问。
三层交换机给接口配置IP 地址，采用SVI（交换虚拟接口）的方式实现VLAN间互连。
SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。
【背景描述】某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN。
现由于业务的需求需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过一台三层交换机进行了连接。
【实训内容】（1）在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3划到VLAN2、VLAN3；（2）将二层交换机与三层交换机相连的端口F0/1都定义为tag vlan 模式；（3）在三层交换机上配置VLAN2、VLAN3，此时验证二层交换机VLAN2、VLAN3下带主机之间不能互相通信；（4）设置三层交换机VLAN间通信，创建VLAN2、3的虚拟接口，并配置虚拟接口VLAN2、3的IP地址；（5）查看三层交换机路由表（6）将二层交换机VLAN2、VLAN3下的主机默认网关分别设置为相应虚拟接口的IP地址；（7）验证二层交换机VLAN2、VLAN3下的主机之间可以互相通信；【实训拓扑】【实训步骤】——锐捷实验（1）在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3划到VLAN2、VLAN3；Switch# configure terminalSwitch(config)# vlan 2 (创建VLAN2)Switch(config-vlan)#endSwitch# configure terminalSwitch(config)# interface fastethernet 0/2 （进入交换机接口0/2）Switch(config-if)# switchport access vlan 2 （将端口划到VLAN 2）Switch(config-if)# endVLAN3的配置，端口的划分方法同上；(2) 两主机互ping,不通；(3) 定义二层交换机与三层交换机相连的端口F0/1为tag vlan 模式；Switch# configure terminalSwitch(config)# interface fastethernet 0/1 （进入交换机接口0/1）Switch(config-if)# switchport mode trunk （将端口设置为trunk）Switch(config-if)# switchport trunk allowed vlan all //允许所有vlan 通过，设置trunk模式就已经允许所有通过，因此可以省略不写。
VLAN技术原理与配置
VLAN技术原理与配置VLAN（Virtual Local Area Network）是一种虚拟局域网技术，它能够将物理上分离的设备连接到一个逻辑上的局域网中，从而实现更好的网络管理和资源隔离。
VLAN技术主要依赖于交换机来实现，通过交换机的配置，可以将不同端口上的设备划分到不同的VLAN中。
在本文中，我们将详细介绍VLAN技术的原理和配置。
1.VLAN的原理：VLAN的原理可以被理解为将一个物理交换机划分成多个虚拟的逻辑交换机。
每个VLAN都有自己的广播域，意味着同一个VLAN中的设备可以互相通信，而不同VLAN中的设备则需要通过路由器进行通信。
这样，VLAN可以提高网络安全性和性能。
2.VLAN的配置：VLAN的配置需要在交换机上进行。
下面是一个典型的VLAN配置步骤：步骤1：创建VLAN首先，需要创建VLAN并指定一个唯一的VLAN ID。
VLAN ID是一个数字，可以在1到4094之间选择。
不同交换机的具体操作可能略有不同，但一般可以通过交换机的命令行界面或Web界面来完成。
例如，在Cisco交换机上，可以使用以下命令创建一个VLAN：```Switch# configure terminalSwitch(config)# vlan 10Switch(config-vlan)# name Sales```上述命令将创建一个VLAN ID为10的VLAN，并将其命名为“Sales”。
步骤2：将端口划分到VLAN创建VLAN之后，需要将交换机上的端口划分到相应的VLAN上。
可以将一个或多个端口加入到同一个VLAN中。
例如，在Cisco交换机上，可以使用以下命令将一个端口划分到VLAN上：```Switch(config)# interface FastEthernet 0/1Switch(config-if)# switchport mode accessSwitch(config-if)# switchport access vlan 10```上述命令将交换机上的FastEthernet 0/1端口设置为“接入”模式，并将其划分到VLAN ID为10的VLAN上。
华为交换机vlan划分方法
华为交换机vlan划分方法
华为交换机VLAN划分方法
一、VLAN的概念
VLAN（虚拟局域网），是指通过交换机技术，在一个物理网络上模拟出一组逻辑网络。
VLAN可以按照业务类型、部门、物理位置等不同属性，将整个网络拆分成多个不同的网络，减少网络内部的广播流量，提高网络效率，并保证网络安全。
二、VLAN的划分方法
1.物理网络布局
华为交换机的VLAN划分方法，首先要考虑的是物理网络布局，考虑网络交换设备的端口数、网络链路连接、网络拓扑结构等，然后根据实际需求将网络分区为VLAN，使各个VLAN之间的网络访问/交换受到限制，以满足网络安全的基本要求。
2.按业务类型划分
根据公司内部的业务属性划分VLAN，将不同的业务部门或业务类型放在不同的VLAN中，以降低业务之间的耦合度，并降低网络内部的广播流量，提高网络效率。
3.按部门划分
将同一部门的设备放在同一个VLAN中，以便更好地管理和控制网络，使部门内的网络资源能够更好地利用，以提高网络的效率和安全性。
四、VLAN的注意事项
1、VLAN划分时需充分考虑公司内部的业务属性和部门的要求，以便实现有效的业务隔离和范围限制，保证网络的安全性。
2、用户的VLAN访问权限要在满足授权规则的基础上作出有效的限制，以合理限定访问权限，以防止权限滥用。
3、在网络设备的端口设置中，要考虑各VLAN之间的通信情况，有效避免网络当中的环路，确保网络顺利访问。
4、VLAN的划分要灵活，用户之间的网络范围、访问权限、安全性等都要受到充分的保护，以确保网络的正常运行。
vlan原理与配置 华为 HCIA
vlan：虚拟局域网是将一个物理的局域网在逻辑上划分成多个广播域的技术。
通过在交换机上配置VLAN，可以实现在同一个VLAN内的用户可以进行二层互访，而不同VLAN间的用户被二层隔离。
这样既能够隔离广播域，又能够提升网络的安全性作用：用来二层网络分割广播域实现方式：通过在端口设置不同的vlan标签vlan标签的范围：0-4095，但0和4095属于保留1-4094 标签1为默认2-4094属于可配vlan帧格式：DMAC SMAC Tag Type Data FCS 携带Tag的帧Tag:TPID：协议idPRI：帧的优先级，0-7，越大越优先CFI：区别帧的字符VLAN ID：vlan标签链路类型：access：接入链路：连接交换机与终端trunk：干道链路：连接交换机与交换机PVID：当前端口下默认的vlan id（可以手工配置，默认为1）Vlan id的端口类型：1.access：用来连接主机，只允许唯一的vlan id通过Access端口在收到数据后会添加VLAN Tag，VLAN ID和端口的PVID相同。
Access端口在转发数据前会移除VLAN Tag收发规则：1.access如果该端口收到对端设备发送的帧是untagged（不带VLAN标签），交换机将强制加上该端口的PVID。
如果该端口收到对端设备发送的帧是tagged（带VLAN标签），交换机会检查该标签内的VLAN ID。
当VLAN ID与该端口的PVID相同时，接收该报文。
当VLAN ID与该端口的PVID不同时，丢弃该报文。
Access端口发送数据帧时，总是先剥离帧的Tag，然后再发送。
Access端口发往对端设备的以太网帧永远是不带标签的帧2.trunk：连接交换机与交换机，运行多个vlan帧通过（带tag标签）可以自己定义vlan允许通过列表当Trunk端口收到帧时，如果该帧不包含Tag，将添加上端口的PVID；如果该帧包含Tag，则不改变。
第6讲 华为交换机VLAN配置
cch
武夷学院计算机系
1 2013-7-11
内容简介
本讲主要 一、介绍VLAN的基本含义与分类，并介 绍了VLAN的实现原理与应用，在最后 给出了一个具体的配置实例。
2、isolate-user-vlan (PVLAN) 配置
武夷学院计算机系
2 2013-7-11
学习目标
19 2013-7-11
武夷学院计算机系
2、虚拟工作组
VLAN的最具雄心的目标就是建立虚拟工作组 模型，例如，在校园网中，同一个系的就好 像在同一个LAN上一样，很容易的互相访问， 交流信息，同时，所有的广播包也都限制在 该虚拟LAN上，而不影响其他VLAN的人，一 个人如果从一个办公地点换到另外一个地点， 而他仍然在该系，那么，他的配置无须改变， 同时，如果一个人虽然办公地点没有变，但 他换了一个系，那么，只需网络管理者那配 置一下就行了。这个功能的目标就是建立一 个动态的组织环境，当然，这只是一个远大 的目标，要实现它，还需要一些其他包括管 理等方面的支持。
20 2013-7-11
武夷学院计算机系
3、限制广播包
按照802.1D透明网桥的算法，如果一个数据 包找不到路由，那么交换机就会将该数据包 向所有的其他端口发送，这就是桥的广播方 式的转发，这样的结果，毫无疑问极大的浪 费了带宽，如果配置了VLAN，那么，当一个 数据包没有路由时，交换机只会将此数据包 发送到所有属于该VLAN的其他端口，而不是 所有的交换机的端口，这样，就将数据包限 制到了一个VLAN内。在一定程度上可以节省 带宽。
801.1Q 协议与VLAN VLAN的分类 VLAN的优点
VLAN的原理
华为交换机的vstp原理
华为交换机的VSTP原理VSTP（VLAN Spanning Tree Protocol）是华为交换机实现的多实例生成树协议，它基于IEEE 802.1s标准定义的MSTP（Multiple Spanning Tree Protocol）。
其原理可如下：1、区域划分与实例创建：将网络中的交换机划分为相同的MST 区域，为每个区域配置唯一的MSTP修订级别和配置名称。
根据VLAN 到实例映射表（MST配置映射表），将不同VLAN分配给不同的生成树实例。
2、根桥选举：网络中的交换机会选举出一个根网桥。
选举规则基于交换机的优先级和MAC地址，优先级越低、MAC地址越小的交换机成为根桥的可能性越大。
3、端口角色确定：各个交换机接口会根据一定的算法确定其角色，可能是根端口、指定端口或阻塞端口。
根端口是指距离根桥最近的端口，指定端口是在各段间传输数据的最佳路径上的端口，而其他非最佳路径上的端口会被阻塞以消除环路。
4、VLAN映射与转发：每个实例内的活动端口负责承载其映射的VLAN流量，从而实现在整个MST域内为不同VLAN提供无环路的冗余路径。
5、快速收敛：VSTP继承了RSTP（快速生成树协议）的特性，支持快速端口状态转换机制，能更快地进行故障恢复，提高网络的可用性。
总之，通过VSTP，管理员可以灵活地配置VLAN在物理网络中的传播方式，有效地利用网络带宽资源，同时保持网络的稳定性和可靠性。
附：华为交换机常见的VSTP配置命令：stp bridge-address：配置桥 MAC 地址。
stp v-stp enable：开启 VSTP 功能。
dfs-group：配置 DFS 组。
interface Eth-Trunk：进入 Eth-Trunk 视图。
description：配置端口描述。
mode lacp-static：配置聚合模式为静态 LACP。
peer-link：配置 M-LAG 的 Peer-Link 功能。
实验报告二VLAN配置实验
实验二：配置VLAN1.实验目的●掌握VLAN的基本工作原理●掌握Access链路端口与Trunk链路端口的基本配置2.实验设备华为交换机S5700两台、PC机两台、网线五根。
3.实验原理虚拟局域网（Virtual Local Area Network或简写VLAN, V-LAN）是一种建构于局域网交换技术(LAN Switch)的网络管理技术，网管人员可以借此通过控制交换机有效分派同一交换机的各个端口到不同的局域网，达到对不同实体局域网中的设备进行逻辑分群(Grouping)管理，并降低局域网内大量数据流通时，因无用分组，造成的数据过多而导致数据雍塞的问题，以及提升局域网的信息安全保障。
当一个交换机上的所有端口中有至少一个端口与其他班端口属于不同网段的时候，或者当路由器的一个物理端口要连接2个或者以上的网段的时候，就是VLAN发挥作用的时候。
Access与Trunk是交换机的端口加入Vlan的两种方式，二者的区别如下：➢Access端口只能加入一个Vlan，一般用来连接交换机与PC，也可以连接交换机与交换机；➢Trunk端口可以加入多个Vlan，可以允许多个Vlan报文的通过，Trunk端口有一个默认Vlan，如果收到的报文没有Vlan ID，就把这个报文当做默认Vlan的报文处理。
Trunk端口一般用来连接两台交换机，这样可以只用一条Trunk连接实现多个Vlan的扩展。
Access端口与Trunk端口在收发报文时的数据处理流程如下：收报文流程：Access端口：1.收到报文；2.判断是否有Vlan信息，如果没有则转到第3步，如果有则转到第4步；3.打上端口的PVID（Port-base Vlan ID，也就是端口的虚拟局域网ID号）,并进行交换转发；4.直接丢弃（缺省）。
Trunk端口；1.收到报文；2.判断是否有Vlan信息，如果没有则转到第3步，如果有则转到第4步；3. 打上端口的PVID（Port-base Vlan ID，也就是端口的虚拟局域网ID号）,并进行交换转发；4.判断该Trunk端口是否允许该Vlan的数据进入，如果可以则转发，否则丢弃；发报文：Access端口：1.将报文的Vlan信息剥离，直接发送出去；Trunk端口：1.比较端口的PVID与将要发送报文的Vlan信息；2.如果两者相等则转到第3步，否则转到第4步；3.剥离Vlan信息，再发送；4.直接发送。
3900 系列华为交换机操作手册---04-VLAN操作
VLAN 目录目录第1章 VLAN简介..................................................................................................................1-11.1 VLAN简介..........................................................................................................................1-11.1.1 VLAN概述...............................................................................................................1-11.1.2 VLAN原理...............................................................................................................1-21.2 基于端口的VLAN...............................................................................................................1-31.3 基于协议的VLAN...............................................................................................................1-31.3.1 协议VLAN概述.......................................................................................................1-31.3.2 以太网数据的封装格式............................................................................................1-31.3.3 交换机对报文协议的判断过程.................................................................................1-51.3.4 各种协议支持的封装格式.........................................................................................1-61.3.5 协议VLAN的实现方式............................................................................................1-6第2章 VLAN配置..................................................................................................................2-12.1 VLAN配置..........................................................................................................................2-12.1.1 VLAN的基本配置....................................................................................................2-12.1.2 VLAN接口的基本配置.............................................................................................2-12.1.3 VLAN配置显示........................................................................................................2-22.2 配置基于端口的VLAN.......................................................................................................2-32.2.1 配置基于端口的VLAN.............................................................................................2-32.2.2 基于端口的VLAN典型配置举例.............................................................................2-32.3 配置基于协议的VLAN.......................................................................................................2-42.3.1 创建协议VLAN的协议模板.....................................................................................2-42.3.2 创建端口与基于协议VLAN的关联..........................................................................2-52.3.3 协议VLAN配置显示................................................................................................2-62.3.4 基于协议的VLAN典型配置举例.............................................................................2-6第1章 VLAN简介1.1 VLAN简介1.1.1 VLAN概述传统的以太网是一个广播型网络，网络中的所有主机通过HUB或交换机相连，处在同一个广播域中。
VLAN与三层交换机的原理与配置，你懂了吗？
VLAN与三层交换机的原理与配置，你懂了吗？⼀、VLAN概述与优势1、VLAN的概述分割⼴播域物理分割（交换机）逻辑分割（VLAN）：Vlanif →interface vlan 是逻辑端⼝，通常这个接⼝地址作为vlan下⾯⽤户的⽹关例如：补充知识⼴播：将⼴播地址作为⽬的地址的数据帧⼴播域：⽹络中能接收任⼀设备发出的⼴播帧的所有设备的集合（局域⽹就是⼀个⼴播域）2、VLAN的优势控制⼴播增强⽹络安全性（隔离⼴播域）简化⽹络管理3、VLAN的种类① 静态VLAN基于端⼝划分静态VLAN② 动态VLAN基于MAC地址划分动态VLAN注意：动态VLAN是要把主机的接⼝MAC地址与VLAN绑定，在实际⽣产环境中运营商不会⽤动态VLAN，因为维护量⼤，绑定复杂等，⽤的是静态VLAN4、VLAN ID的范围VLAN ID是：交换机⼀般可以划分255个vlan，每个vlan的id，可以是1~4096之间的任意数字。
ID的作⽤就是⽤于区分不同vlan，可以设置TAG UNTag member属性，可以让该端⼝的下⾏或上⾏数据报打上标签。
5、华为交换机接⼝的三种模式1、Access涵义：只能属于⼀个VLAN，也只能允许这⼀个VLAN的流量通过（数据进交换机加标签，出交换机脱标签）2、Trunk涵义：可以同时属于多个VLAN，也能同时允许这些VLAN的流量通过是⽤来实现不同交换机上相同VLAN的主机之间的通信，即跨交换机的VLAN通信3、Hybrid涵义：可以根据需要以tagged或untagged⽅式加⼊某个VLAN 或者多个VLAN和Trunk接⼝⼀样在设置允许指定的VLAN通过Hybrid端⼝之前，该VLAN必须已经存在。
Hybrid端⼝和Trunk端⼝在接收数据时，处理思路⽅法是⼀样的，唯⼀区别之处在于发送数据时，Hybrid端⼝具有解除多VLAN标签的功能，Hybrid端⼝可以允许多个VLAN的报⽂发送时不打标签，从⽽增加了⽹络的灵活性，在⼀定程度上也增加了安全性，⽽Trunk端⼝只允许缺省VLAN的报⽂发送时不打标签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 2
学习完此课程，您将会：
描述VLAN的功能与定义
描述VLAN的划分方法 描述VLAN数据帧的转发流程 描述VLAN间路由的原理与实现
HUAWEI TECHNOLOGIES CO., LTD.
SWA
Port-0/1 : VLAN-3
Port-0/2 : VLAN-5
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 21
Trunk-Link配置
负责传输多个VLAN的数据
Trunk-Link端口PVID默认为1
SWA
Port-0/3 Port-0/3
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 15
第2章 VLAN的配置与实现
2.1 VLAN链路类型
2.2 VLAN标签
2.3 VLAN数据转发
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
All rights reserved
Page 29
帧在网络通信中的变化
VLAN-2 VLAN-2
VLAN 2
Hale Waihona Puke SWASWBVLAN-1
VLAN-1
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 30
小结
VLAN的端口分类有多少种？ VLAN数据帧与标准以太网数据
Internal
VLAN技术原理
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
VLAN的产生为传统的 LAN网络注入了新 的活力，引起了 LAN 应用的一场变革。 本课程介绍了在交换机中怎样实现VLAN， 详细描述了VLAN数据帧在交换机与交换 机之间传递过程中的变化情况，VLAN的 动态配置。
SWB
\\配置端口类型 [Switch-Ethernet0/3]port link-type trunk \\配置Trunk-Link所允许传递的VLAN [Switch-Ethernet0/3]port trunk permit vlan all \\配置Trunk-Link端口PVID [Switch-Ethernet0/3]port trunk pvid vlan 1
Page 16
VLAN的可跨越性
SWA
VLAN 3
SWB
VLAN 5
VLAN 5
VLAN 3
VLAN数据可以跨越多台交换机被转递
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 17
VLAN的链路类型
干道链路 Trunk-Link SWA SWB
VLAN，不用设置。
Hybrid端口和Trunk端口属于多个VLAN， 所以需要设置缺省
VLAN ID，缺省情况下为VLAN 1。
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 20
Access-Link配置
默认情况下，交换机所有端口都是Access-Link端口，并属于
隔离广播域，抑制广播报文.
减少移动和改变的代价 创建虚拟工作组，超越传统网络的工作方式 增强通讯的安全性 增强网络的健壮性
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 9
第1章 VLAN概述
1.1 VLAN的产生原因
1.2 VLAN的划分方法
All rights reserved
Page 13
小结
VLAN的优点？
VLAN的划分方法？
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 14
第1章 VLAN概述 第2章 VLAN的配置与实现 第3章 GVRP原理与应用
第4章 VLAN路由
All rights reserved
Page 7
通过VLAN划分广播域
Port 1 : VLAN-1 Port 2 : VLAN-2
广播域
广播域
……
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 8
VLAN的优点
相对与传统的LAN技术，VLAN具有如下优势：
当Hybird端口发送帧时
判断VLAN在本端口的属性。用“dis interface”可看到该端口对哪些 VLAN是untag，哪些VLAN是tag，如果是untag则剥离802.1Q tag header 再发送，如果是tag则直接透传。
HUAWEI TECHNOLOGIES CO., LTD.
接入链路 Access-Link
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 18
以太网交换机的端口分类
Access端口： 一般用于接用户计算机的端口，access端口只能属于1个VLAN。
Trunk端口： 一般用于交换机之间连接的端口，trunk端口可以属于多个VLAN，可以 接收和发送多个VLAN的报文。
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 5
VLAN的产生原因－广播风暴
广播域
……
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 6
通过路由器将网络分段
广播域
广播域
……
HUAWEI TECHNOLOGIES CO., LTD.
当Trunk端口收到帧时
如果该帧不包含802.1Q tag header，将打上端口的PVID；如果该帧 包含802.1Q tag header，则不改变。
当Trunk端口发送帧时
当该帧的VLAN ID与端口的PVID不同时，直接透传；当该帧的VLAN ID与端口的PVID相同时，则剥离802.1Q tag header
当Access端口发送帧时
剥离802.1Q tag header，发出的帧为普通以太网帧 1.主机只能处理标准以太帧 2.交换机内部的数据帧都是带标签
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 27
802.1Q的转发原则—Trunk-Link
All rights reserved
Page 3
第1章 VLAN概述 第2章 VLAN的配置与实现 第3章 VLAN路由
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 4
第1章 VLAN概述
1.1 VLAN的产生原因
1.2 VLAN的划分方法
帧有什么区别？
当Trunk端口收到一个没有打标
签的数据帧时会怎么办？
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 31
第1章 VLAN概述 第2章 VLAN的配置与实现 第3章 VLAN路由
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 22
第2章 VLAN的配置与实现
2.1 VLAN链路类型
2.2 VLAN标签
2.3 VLAN数据转发
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
主机A 主机B
主机C 主机D
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 12
VLAN的划分方法—基于协议的VLAN
VLAN表 协议类型
IPX协议 IP协议 ……
所属VLAN
VLAN5 VLAN10 ……
主机A 主机B
主机C 主机D
HUAWEI TECHNOLOGIES CO., LTD.
Port 2 Port 7
主机A 主机B
主机C 主机D
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 11
VLAN的划分方法— 基于MAC地址的VLAN
VLAN表 MAC地址
MAC A MAC B MAC C MAC D
所属VLAN
VLAN5 VLAN10 VLAN5 VLAN10
VLAN-1，即PVID (Port VLAN ID)为1
\\配置端口类型 [Switch-Ethernet0/1]port link-type access [Switch-Ethernet0/2]port link-type access \\创建VLAN，并向VLAN中添加端口 [Switch]vlan 3 [Switch-vlan1]port ethernet 0/1 [Switch]vlan 5 [Switch-vlan2]port ethernet 0/2 \\另外的一种向VLAN中添加端口的方法 [Switch-Ethernet0/1]port access vlan 3 [Switch-Ethernet0/2]port access vlan 5
