常用调光方法的工作原理

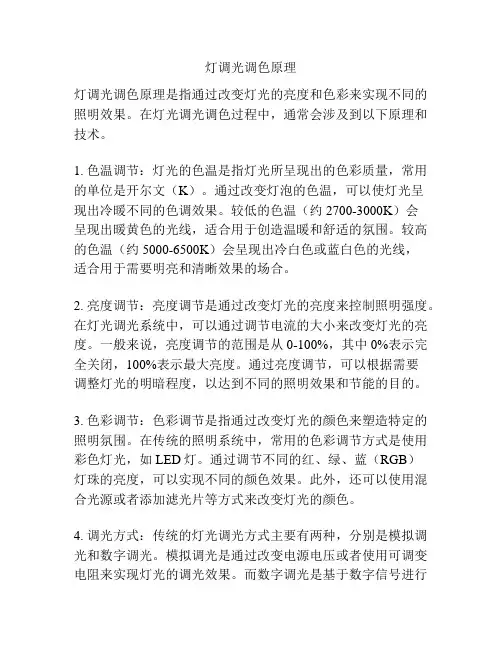

灯调光调色原理
灯调光调色原理灯调光调色原理是指通过改变灯光的亮度和色彩来实现不同的照明效果。
在灯光调光调色过程中，通常会涉及到以下原理和技术。
1. 色温调节：灯光的色温是指灯光所呈现出的色彩质量，常用的单位是开尔文（K）。
通过改变灯泡的色温，可以使灯光呈现出冷暖不同的色调效果。
较低的色温（约2700-3000K）会呈现出暖黄色的光线，适合用于创造温暖和舒适的氛围。
较高的色温（约5000-6500K）会呈现出冷白色或蓝白色的光线，适合用于需要明亮和清晰效果的场合。
2. 亮度调节：亮度调节是通过改变灯光的亮度来控制照明强度。
在灯光调光系统中，可以通过调节电流的大小来改变灯光的亮度。
一般来说，亮度调节的范围是从0-100%，其中0%表示完全关闭，100%表示最大亮度。
通过亮度调节，可以根据需要调整灯光的明暗程度，以达到不同的照明效果和节能的目的。
3. 色彩调节：色彩调节是指通过改变灯光的颜色来塑造特定的照明氛围。
在传统的照明系统中，常用的色彩调节方式是使用彩色灯光，如LED灯。
通过调节不同的红、绿、蓝（RGB）灯珠的亮度，可以实现不同的颜色效果。
此外，还可以使用混合光源或者添加滤光片等方式来改变灯光的颜色。
4. 调光方式：传统的灯光调光方式主要有两种，分别是模拟调光和数字调光。
模拟调光是通过改变电源电压或者使用可调变电阻来实现灯光的调光效果。
而数字调光是基于数字信号进行控制，通过改变灯光的亮度和颜色的数值来实现调光效果。
数字调光可以更精确地控制灯光的亮度和色彩，因此在现代照明系统中得到广泛应用。
总而言之，灯调光调色的原理涉及到色温调节、亮度调节、色彩调节以及不同的调光方式。
这些原理和技术可以根据需要进行灵活组合和应用，以实现多样化的照明效果和提高照明系统的可控性。
常用调光方法的工作原理
常用调光方法的工作原理1、脉冲宽度调制（PWM）调光法这种调光控制法是利用调节高频逆变器中功率开关管的脉冲占空比，从而实现灯输出功率的调节。
半桥逆变器的最大占空比为0.5，以确保半桥逆变器中的两个功率开关管之间有一个死时间，以避免两个功率开关管由于共态导通而损坏。
这种调光控制法能使功率开关管导通时工作在零电压开关（ZVS）状态，关断瞬间需采用吸收电容以达到ZCS工作条件，这样即可进入ZVS工作方式，这是它的优点，同时EMI 和功率开关管的电应力可以明显降低，然而，如果脉冲占空比太小，以致电感电流不连续，将会失去ZVS工作特性，并且由于供电直流电压较高，而使功率开关管上的电应力加大，这种不连续电流导通状态将导致电子镇流器的工作可靠性降低并加大EMI辐射。
除了小的脉冲占空比外，当灯电路发生故障时，也会出现功率开关管的不连续电流工作状态，当灯负载出现开路故障时，电感电流将流过谐振电容，由于这个电容的容量较小，所以阻抗较大，而在这个谐振电容上产生较高的电压。
除非两个功率开关管有吸收保护电路，否则这时功率开关管将承受很大的电压应力。
2、改变半桥逆变器供电电压调光法利用改变半桥逆变器供电电压的方法实现调光有以下优点：①利用调节半桥逆变器供电电压来实现调光。
②脉冲占空比（约0.5）固定，使半桥逆变器工作在软开关工作状态，并可在镇流电感电流连续的工作条件下实现宽调光范围的调光（这也可使开关控制电路简化）。
③由于开关工作频率固定，所以可以针对给定的荧光灯型号简化控制电路设计。
④由于开关工作频率刚好大于谐振频率，所以可以降低无功功率和提高电路工作效率。
⑤由于开关工作频率固定，所以可以比较方便地确定灯负载匹配电路中无源器件的参数。
⑥可在较宽的灯功率范围内（5%~100%）保持ZVS工作条件。
⑦在很低的半桥逆变器供电电压下，电子镇流器电路将会失去较开关特性，会出现镇流电感电流不连续的工作状态。
然而在直流供电电压很低的情况下，这种工作状态不再是个问题，这时功率开关管的电应力和损耗都将很小，即使工作在硬开关，在低直流供电电压情况下（如20V）也不会产生太多的EMI辐射。
调光调色方案
调光调色方案摘要：调光调色方案是一种用于调节灯光亮度和颜色的方法，它在室内照明设计和显示技术领域有着广泛的应用。
本文将介绍调光调色方案的基本原理、常用技术和实际应用，并探讨其在提高视觉效果、节能环保和人体健康方面的潜力。
1. 引言在现代社会，室内照明作为我们日常生活和工作中重要的一部分，对于创造舒适、高效的环境至关重要。
调光调色方案是一种能够根据需求改变灯光亮度和颜色的技术，它为人们提供了更加灵活多样的照明体验。
2. 调光调色原理2.1 调光原理调光是通过改变电流或电压的大小来控制灯光的亮度。
常见的调光方法包括阻值调光、脉宽调光和脉冲调光。
阻值调光是通过改变灯泡的电阻来改变电流大小，从而达到调光的目的。
脉宽调光则是通过改变控制器对灯泡的开关周期和占空比来进行调光。
脉冲调光是利用高速的脉冲信号来控制灯光的亮度，其优点是调光响应速度快，但需要高精度的控制系统。
2.2 调色原理调色是通过改变灯光的颜色来满足不同场景下的需求。
常用的调色方法包括RGB混合、CMY混合和二次元调色法。
RGB混合是通过调节红、绿、蓝三种颜色的亮度来实现灯光颜色的变化。
CMY混合则是利用青、洋红、黄等三原色的叠加效果来实现调色。
二次元调色法综合了RGB和CMY两种方法，通过灰度控制和色彩饱和度来调节灯光的颜色。
3. 调光调色技术3.1 PWM调光技术脉宽调光技术（Pulse Width Modulation, PWM）是一种通过改变脉冲信号的占空比来控制灯光亮度的方法。
该技术具有调光精度高、响应速度快、实现简单等特点，被广泛应用于LED照明和液晶显示中。
3.2 DMX512调光调色技术DMX512是一种常用的调光调色控制协议，通过串行通信方式将光控设备与调光台或控制系统连接起来，实现对灯光的远程控制。
DMX512技术不仅可以实现灯光亮度的调节，还可以精确控制灯光的颜色和特效。
3.3 DALI调光调色技术DALI（Digital Addressable Lighting Interface）是一种基于数字通信的灯光控制协议，被广泛应用于建筑照明系统中。

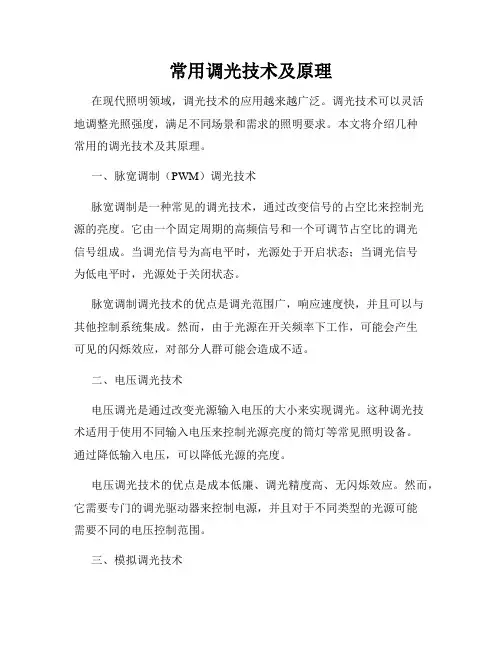

常用调光技术及原理
常用调光技术及原理在现代照明领域，调光技术的应用越来越广泛。
调光技术可以灵活地调整光照强度，满足不同场景和需求的照明要求。
本文将介绍几种常用的调光技术及其原理。
一、脉宽调制（PWM）调光技术脉宽调制是一种常见的调光技术，通过改变信号的占空比来控制光源的亮度。
它由一个固定周期的高频信号和一个可调节占空比的调光信号组成。
当调光信号为高电平时，光源处于开启状态；当调光信号为低电平时，光源处于关闭状态。
脉宽调制调光技术的优点是调光范围广，响应速度快，并且可以与其他控制系统集成。
然而，由于光源在开关频率下工作，可能会产生可见的闪烁效应，对部分人群可能会造成不适。
二、电压调光技术电压调光是通过改变光源输入电压的大小来实现调光。
这种调光技术适用于使用不同输入电压来控制光源亮度的筒灯等常见照明设备。
通过降低输入电压，可以降低光源的亮度。
电压调光技术的优点是成本低廉、调光精度高、无闪烁效应。
然而，它需要专门的调光驱动器来控制电源，并且对于不同类型的光源可能需要不同的电压控制范围。
三、模拟调光技术模拟调光是通过改变直流电源的直流电压来调整光源的亮度。
通过调整电池或控制电路的输出电压，可以实现连续调光。
模拟调光技术的优点是调光平滑、连续，没有闪烁效应，并且在调光过程中能够保持光源色温的稳定。
然而，它的成本相对较高，调光范围有限且功耗较大。
四、DALI调光技术DALI（Digital Addressable Lighting Interface）是一种数字式调光控制协议，可以实现对不同灯具的分组控制和个体调光。
DALI调光技术在大型商业场景和办公楼等领域应用较广。
DALI调光技术的优点是调光范围广、无闪烁效应、可编程性强，并且可以与其他建筑自动化系统集成。
然而，它的实现需要额外的DALI控制器和DALI驱动器，并且安装和配置相对复杂。
五、无线调光技术随着智能家居的普及，无线调光技术成为一种便捷的调光方式。
无线调光技术通过无线通信协议（如Wi-Fi、蓝牙等）实现对光源的远程控制和调光。

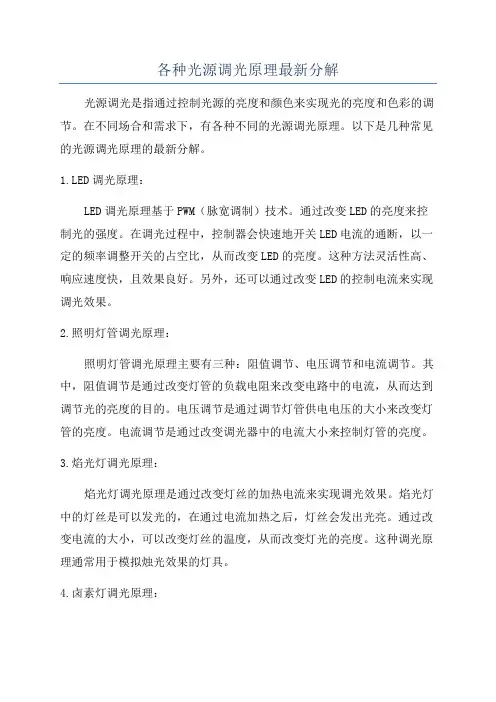

各种光源调光原理最新分解
各种光源调光原理最新分解光源调光是指通过控制光源的亮度和颜色来实现光的亮度和色彩的调节。
在不同场合和需求下，有各种不同的光源调光原理。
以下是几种常见的光源调光原理的最新分解。
1.LED调光原理：LED调光原理基于PWM（脉宽调制）技术。
通过改变LED的亮度来控制光的强度。
在调光过程中，控制器会快速地开关LED电流的通断，以一定的频率调整开关的占空比，从而改变LED的亮度。
这种方法灵活性高、响应速度快，且效果良好。
另外，还可以通过改变LED的控制电流来实现调光效果。
2.照明灯管调光原理：照明灯管调光原理主要有三种：阻值调节、电压调节和电流调节。
其中，阻值调节是通过改变灯管的负载电阻来改变电路中的电流，从而达到调节光的亮度的目的。
电压调节是通过调节灯管供电电压的大小来改变灯管的亮度。
电流调节是通过改变调光器中的电流大小来控制灯管的亮度。
3.焰光灯调光原理：焰光灯调光原理是通过改变灯丝的加热电流来实现调光效果。
焰光灯中的灯丝是可以发光的，在通过电流加热之后，灯丝会发出光亮。
通过改变电流的大小，可以改变灯丝的温度，从而改变灯光的亮度。
这种调光原理通常用于模拟烛光效果的灯具。
4.卤素灯调光原理：卤素灯调光原理是通过改变卤素灯的输入电压来实现调光效果。
卤素灯中的灯丝是由钨丝和卤素化合物构成，灯丝加热后会发光。
通过改变灯丝的工作温度，可以改变卤素灯的亮度。
这种调光原理可以通过改变输入电压的大小来实现。
总的来说，不同的光源调光原理基于不同的技术和原理，但目标都是通过改变光源的工作参数来实现光的亮度和色彩的调节。
近年来，随着LED技术的不断发展和智能化控制系统的应用，光源调光的效果和精确度得到了显著提高，调光效果更加平滑和自然。
未来，随着科技的不断进步，预计会有更多创新的光源调光原理出现，以满足人们不同的照明需求。

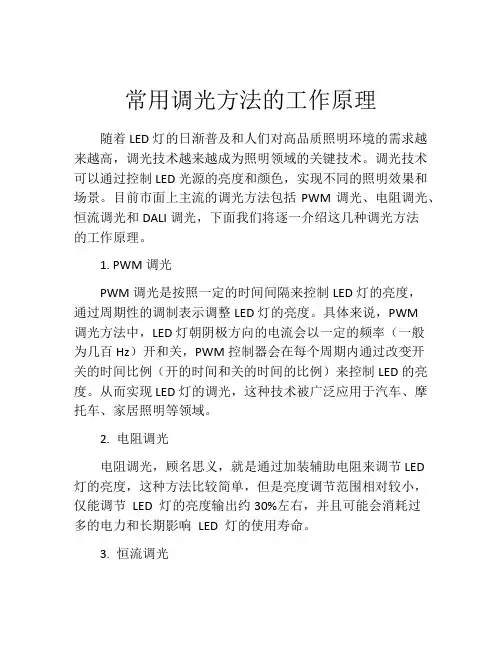

常用调光方法的工作原理
常用调光方法的工作原理随着LED灯的日渐普及和人们对高品质照明环境的需求越来越高，调光技术越来越成为照明领域的关键技术。
调光技术可以通过控制LED光源的亮度和颜色，实现不同的照明效果和场景。
目前市面上主流的调光方法包括PWM调光、电阻调光、恒流调光和DALI调光，下面我们将逐一介绍这几种调光方法的工作原理。
1. PWM调光PWM调光是按照一定的时间间隔来控制LED灯的亮度，通过周期性的调制表示调整LED灯的亮度。
具体来说，PWM调光方法中，LED灯朝阴极方向的电流会以一定的频率（一般为几百Hz）开和关，PWM控制器会在每个周期内通过改变开关的时间比例（开的时间和关的时间的比例）来控制LED的亮度。
从而实现LED灯的调光，这种技术被广泛应用于汽车、摩托车、家居照明等领域。
2. 电阻调光电阻调光，顾名思义，就是通过加装辅助电阻来调节LED灯的亮度，这种方法比较简单，但是亮度调节范围相对较小，仅能调节LED 灯的亮度输出约30%左右，并且可能会消耗过多的电力和长期影响LED 灯的使用寿命。
3. 恒流调光恒流调光是LED灯应用中最为常用的调光技术之一，它在固定电流的输出下，提供输出亮度的控制。
具体来说，当LED灯的输出电流固定时，通过改变LED灯的耗电电压来控制亮度。
恒流驱动电路能够有效保证LED 灯的输出亮度，而且在日光灯模拟方面标志量最大。
但在此方面，会产生大约30%的能源浪费，因此并不推荐实际的使用。
4. DALI调光DALI技术的全称是数字地址化照明接口，是一种数字调光技术，可以通过数字信号传递控制LED的开关、亮度和颜色，不同的场景可以通过不同的信号配置来实现。
具体来说，DALI设备的互连性和互通性，可以实现灵活地组网，满足不同光源的控制需要，且可以根据不同的光源和场景进行有效的调节。
以上是目前主流的几种调光方法的工作原理简介，针对不同的场景和应用，我们可以选择适合自己的调光方法，以实现更智能、更舒适的照明效果。
电子镇流器调光方法与工作原理
电子镇流器调光方法与工作原理一. 占空比调光法这种调光控制法是利用调节高频逆变器占空比,来实现灯输出功率调节,对半桥逆变器的最大占空比为0.5,确保半桥逆变器中对两个功率开关管之间的导通有一个死时间,以免两个功率开关管由于共态导通而损坏;这种调光控制法存在的问题:如果电感电流连续并渧后于半桥电压U,则功率开关管可能在导通时工作在零电位状态,在功率开关管关断瞬间需采取吸收电容以达到ZVS工作条件,这样可进入ZVS工作方式,这是优点,同时EMI和功率开关管的应力可以明显降低,然而,如果功率开关管的脉冲占空比太小,以致电感电流不连续,则将失去ZVS工作特性,并且由于供电直流电压较高而使功率开关管上的应力加大,这种不连续电流导通状态将导致电路的工作可靠性降低和加大EMI辐射;除了小的脉冲占空比外，当灯管发生故障时，灯电路也会出现不连续工作状态，当负载为开路故障时，电感电流将流过谐振电容，又于这个电容的容量较小，所以阻抗较大，除非两个功率开关管有吸收电路保护，否则功率开关管将承受很大的电压力；二. 脉冲调频调光法脉冲调频调光法也是常用的调光方法，如果高频电子镇流器的脉冲开关工作频率增加，则镇流电感的阻抗也增加，这样通过镇流器电感的电流就会下降，从而实现调光控制，图2-1为脉冲调频调光法的调光控制特性曲线;脉冲调频调光法存在如下局限性：1. 调光范围由脉冲调频范围决定,如果脉冲调频范围不大,则功率调节也不大;2. 为了在低灯功率工作条件下实现调光, 脉冲调频范围(25-50KHZ),磁芯的工作的工作频率范围以及驱动电路和控制电路的工作特性都可能限制脉冲调光范围 ;3. 在整个脉冲调频范围内不易实现软开关,在灯负载较轻时,不能实现软开关 ,并将使功率开关管上的电压应力加大,硬开关的瞬态过渡是EMI辐射的主要来源;4. 如果半桥功率逆变器不工作在软开关状态，则会导致功率逆变器的损耗加大，使灯电路的工作效率降低;5. 当脉冲开关工作频率在红外摇控的频率范围内时,荧光灯将发射低电平的红外线,如果脉冲调频范围很大,其它的红外摇控装置(如电视机等家用电器)将会到影响;6. 灯电流近似反比于功率逆变器的脉冲开关工作频率,调光范围与脉冲开关工作频率之间不是线性关系,7. 当灯负载发生开路故障时,功率逆变器电路将会出现(电流不连续)DCM工作状态,特别是当脉冲开关工作频率很低时更是如此;三. 改变半桥功率逆变器供电电压的调光法利用改变半桥功率逆变器供电电压的方法来实现调光有以下优点:1. 利用调节半桥功率逆变器供电电压的方法来实现调光 ;2. 利用固定占空比(約0.5)的方法,可以使半桥功率逆变器工作在软开关镇流电感电流连续(CCM)的宽调光范围内(这也可使开关控制电路简化);3. 由于开关脉冲频率固定,所以可以针对给定的灯型号简化控制电路设计;4. 由于开关脉冲频率刚好大于谐振频率,所以可以降低灯电路的无功功率和提高灯电路工作效率;5. 由于开关脉冲频率固定，所以可以较方便的确定无源器件的参数；6. 在较宽的功率范围(5%-100%)内可以保持功率半桥逆变器的ZVS工作条件;7. 在很低的半桥功率逆变器供电电压下,半桥功率逆变器将失去软开关特性,会出现镇流电感不连续(DCM)的工做状态,然而在直流供电电压很低的情况下，这种工作状态不再是个问题,这时功率开关管的电应力和损耗将很小,即使半桥功率逆变器的功率开关管工作在硬开关工作条件下,在低直流供电电压(如20V)情况下,半桥功率逆变器的功率开关管也不会产生太多的EMI辐射;8. 可实现平滑和几乎线性的灯功率调节控制特性;9. 可得到低功率解决方案,半桥功率逆变器供电电压可以选得很低(如5%-100%的调光范围对应30-120V),这样可采用低电压电容和低耐电压值的MOSFET开关管;10.调光控制仅通过控制功率变换器的输出电压来实现,由于半桥功率逆变器工作在恒频工作状态,所以采用简单的DC/AC控制即可实现调光;11.灯电流近似和DC/AC变换器的供电电压成正比,调光几乎和AC/DC功率变换器的直流输出电压成正比,调光特性曲线如图2-2所示;四. 脉冲调相调光法可通过调节半桥功率逆变器中两只功率开关管的导通相位来调节灯电路的输出功率,从而达到灯电路调光控制的目地,脉冲调相的调光特性曲线图如图2-3所示:脉冲调相法调光法主要有以下特点:1. 灯功率可调至1%;2. 可在任意调光设定值下启动;3. 可应用多灯应用场合;4. 调光相位与灯功率的关系线性好;点图进入相册点图进入相册点图进入相册。
各种光源调光原理
各种光源调光原理光源调光是指通过控制光源的亮度、颜色和光照角度等参数，对光线进行调整以满足不同场景需求的一种技术。
光源调光原理的实现方式很多，下面将介绍几种常见的光源调光原理。
一、脉宽调制（PWM）调光原理脉宽调制是通过调整电流或电压的脉冲宽度来控制光源亮度的一种调光原理。
在脉宽调制中，光源被迅速开关，快速的开关频率让人眼无法察觉到，只感觉到一个平滑的调光过程。
通过调整开关时间和关闭时间的比例，可以控制光源亮度的大小。
脉宽调制调光原理适用于各种类型的光源，包括LED灯、荧光灯等。
二、恒流驱动调光原理恒流驱动是通过保证流过光源的电流恒定来控制光源亮度的一种调光原理。
将光源连接到一个恒流驱动电源上，通过调整电流的大小来改变光源的亮度。
恒流驱动调光原理适用于LED灯等电子光源，优点是可以在较宽的电流范围内实现平滑的调光效果。
三、电压调光原理电压调光是通过调整光源所接收到的电压来控制光源亮度的一种调光原理。
通过改变电压大小可以改变电流的大小，从而改变光源的亮度。
电压调光原理适用于一些传统的光源，如白炽灯、卤素灯等。
四、三原色混合调光原理三原色混合调光是通过控制红、绿、蓝三种色光的亮度和混合比例来控制光源的颜色和亮度的一种调光原理。
通常采用RGB（红、绿、蓝）三原色调光方案，通过改变红、绿、蓝光的亮度来调整光源的颜色和亮度。
三原色混合调光原理常用于彩色LED灯、舞台灯光等场景。
五、色温调光原理色温调光是通过控制光源发出的光线的色温来调整光源的颜色和亮度。
色温是指光源发出的光线呈现出的颜色特点，一般以开尔文（K）为单位表示。
较低的色温（2700-3500K）呈现暖黄色的光线，较高的色温（5000-6500K）呈现冷白色或蓝色的光线。
通过改变光源的色温可以改变光源的颜色和亮度。
光源调光的原理多种多样，不同的光源调光原理适用于不同的场景和需求。
通过合理选择光源调光方案，可以实现对光线亮度、颜色和方向的精确控制，满足各种不同的光照需求。
灯光调光 原理
灯光调光原理
灯光调光是指通过对灯光的亮度进行控制，实现灯光的亮度调节。
其原理主要涉及到以下几个方面：
1. 电压调整：灯光调光的最基本原理是通过调整供电电压，控制灯泡的亮度。
一般来说，通过改变电压的大小，可以使灯泡发光亮度从暗到亮逐渐变化。
这种方式适用于一些传统的白炽灯等。
2. 脉宽调制：脉宽调制（PWM）是一种较为常用的灯光调光
原理。
通过以一定的周期和占空比产生一个脉冲信号，控制这个脉冲信号的宽度就可以实现对灯光的亮度调节。
控制脉宽信号较窄时，灯光亮度较低；控制脉宽信号较宽时，灯光亮度较高。
这种方式适用于一些LED灯等。
3. 电流调整：在一些需要高精度调光的场合，可以通过改变电流的大小来实现对灯光亮度的调整。
具体实施时，可以通过改变电流的大小，改变灯泡中流过的电子的数量，进而影响灯光的亮度。
4. 直流调变交流：在一些场合，会采用直流调变交流的方式实现灯光调光。
通过对输入的直流电源进行调变，使其输出的交流电信号的波形和频率发生变化，从而实现对灯光亮度的调节。
总而言之，灯光调光的原理可以通过改变电压、脉宽、电流等因素来控制灯泡的亮度。
不同的灯光调光方式适用于不同的灯具类型，具体的实施方案需要根据实际需求和灯具特性来确定。
led调光器原理
led调光器原理LED调光器原理。
LED调光器是一种用于控制LED灯光亮度的设备，它可以通过调整电流、电压或脉冲宽度调制（PWM）等方式来实现LED灯光的亮度调节。
在实际应用中，LED调光器被广泛应用于室内照明、舞台灯光、汽车照明等领域。
本文将介绍LED调光器的原理及其工作方式。
LED调光器的原理主要包括电流调光、电压调光和PWM调光三种方式。
首先，电流调光是通过改变LED的工作电流来实现亮度调节。
LED的亮度与电流呈线性关系，因此通过调整LED的工作电流可以实现较为精准的亮度调节。
电流调光在一些需要精确亮度控制的场合得到广泛应用，例如医疗设备、实验室照明等。
其次，电压调光是通过改变LED的工作电压来实现亮度调节。
LED的亮度与电压呈非线性关系，因此电压调光在实际应用中需要进行一定的电压-亮度曲线校正，以确保亮度调节的精准性。
电压调光适用于一些对亮度调节要求不是特别严格的场合，例如家庭照明、商业照明等。
最后，PWM调光是通过改变LED的通断比来实现亮度调节。
PWM调光通过快速的开关控制LED的通断状态，通过改变开关的占空比来实现LED的亮度调节。
PWM调光具有调节范围广、响应速度快的优点，因此在需要频繁调光的场合得到广泛应用，例如舞台灯光、汽车照明等。
除了以上三种调光方式，还有一些新型的调光技术正在不断涌现，例如无线调光、智能调光等。
这些新技术的出现，使得LED调光器在实际应用中的功能和效果得到了进一步的提升。
总的来说，LED调光器的工作原理是通过改变LED的工作电流、电压或脉冲宽度来实现LED灯光的亮度调节。
不同的调光方式各有优劣，可以根据实际需求选择合适的调光方式。
随着LED技术的不断发展，LED调光器的性能和功能也将得到进一步的提升，为LED照明领域的发展提供更加丰富的选择和可能性。
led调光的原理
led调光的原理
LED调光的原理是通过改变LED的电流或电压来控制LED的亮度。
LED的亮度与其电流成正比。
当LED的电流增大时，LED的亮度也会增大；当电流减小时，亮度也会减小。
调光
可以实现LED的亮度从最暗到最亮之间的变化。
LED调光的常用方法有两种：PWM（脉宽调制）和电流调节。
PWM调光是通过调节LED的通断时间比例来控制亮度。
在一个时间周期内，LED会以一定的频率快速的开关。
通过控制
开关时间与周期的比例，可以控制LED的亮度。
当调光比例
很小时，LED的开启时间较短，亮度较暗；当调光比例较大时，LED的开启时间较长，亮度较亮。
PWM调光具有调光范
围广、响应速度快的优点。
电流调节是通过改变给LED供电的电流来调节亮度。
LED在
正常工作时，其电流与亮度呈线性关系。
通过改变电流的大小，可以改变LED的亮度。
电流调节可以实现连续无级调光，亮
度变化更加平滑。
但是电流调光的响应速度相对PWM调光会
慢一些。
除了PWM调光和电流调节，还有一种叫做调幅调光的方法。
调幅调光是利用两个不同亮度的LED交替工作，通过改变两
个LED亮度的比例来实现调光效果。
调幅调光原理简单，但
亮度调节范围比较有限。
总的来说，LED调光的原理是通过改变LED的电流或电压来
控制LED的亮度。
调光可以通过PWM调光、电流调节或调幅调光来实现。
每种方法都有其优缺点，可以根据具体应用场景选择合适的调光方式。
各种光源调光原理最新
实物图片
14
LED灯调光原理示意图
——后沿相位调光2
后沿 相位 调光 器
后沿相位调光
实物图片
15
0-10V调光
●0-10V 调光装置内有两条独立电路，一条为普通的 电压电路，用于接通或关断至照明设备的电源，另 一条是低压电路，它提供参考电压，告诉照明设备 调光级别，0-10V 调光控制器之前常用在对荧光灯 的调光控制上，现在，因为在LED 驱动模块上加上 了恒定电源，并且有专门的控制线路，故0-10V 调 光器同样可以支持大量的LED 照明灯。但应用缺点 也非常明显，低电压的控制信号需要额外增加一组 线路，这对施工的要求大大提高。(0-10V不是供电 电压是控制电压，这种控制方式属于模拟调光）
8
节能灯开关原理示意图
电源
开关继电器
实物图片
9
节能灯调光原理示意图
——220V调光
后沿 相位 调光 器
可调 光节 能灯
后沿相位调光
实物图片
GE 20W 可调光节能灯
PHILIPS 20W 可调光节能灯
10
电子低压灯调光原理示意图
——后沿相位调光
后沿 相位 调光 器
后沿相位调光
电子 变压 器
实物图片
实物图片
22
LED灯调光原理示意图
——0-10V调光（恒压）
电源
0-10V 调光模块
实物图片
Schneider 0-10V调光模块
23
LED灯调光原理示意图
——0-10V调光（恒流）
电源
0-10V 调光模块
实物图片
Schneider 0-10V调光模块
24
从模拟调光到要求精度更高的PWM 调光，满足更多场所对调光的需求
PWM调光技术详解
PWM调光技术详解在现代照明系统中，PWM调光技术是一种常见的调光方法。
PWM即脉宽调制（Pulse Width Modulation），是一种通过改变信号的脉冲宽度来控制电路的工作方式的技术。
在照明系统中，PWM调光技术通过控制LED灯的亮度，实现灯光的调光效果。
本文将详细介绍PWM调光技术的原理、优势和应用。
一、PWM调光技术的原理。
PWM调光技术是通过控制LED灯的通断时间比例来实现调光的。
具体来说，就是通过改变LED灯的工作周期和占空比来控制LED灯的亮度。
工作周期是指脉冲信号一个完整的周期所包含的时间，而占空比则是指脉冲信号中高电平（LED 灯亮）所占的时间比例。
通过改变脉冲信号的占空比，可以实现LED灯的亮度调节。
以一个简单的例子来说明PWM调光技术的原理。
假设LED灯的工作周期为100ms，而我们需要将LED灯的亮度调节为50%。
那么在这种情况下，LED灯的亮度将为50ms亮，50ms灭。
如果需要将LED灯的亮度调节为25%，那么LED灯的亮度将为25ms亮，75ms灭。
通过改变LED灯的通断时间比例，可以实现LED 灯的亮度调节。
二、PWM调光技术的优势。
1. 高效节能，PWM调光技术可以根据实际需求来控制LED灯的亮度，避免了传统调光方法中产生的能量浪费。
通过PWM调光技术，可以实现LED灯的精确调光，从而实现节能的效果。
2. 良好的调光效果，PWM调光技术可以实现LED灯的无级调光，可以满足不同场景下的光照需求。
而且，PWM调光技术可以避免LED灯在低亮度下出现闪烁的问题，提供了良好的调光效果。
3. 长寿命，由于PWM调光技术可以实现LED灯的精确调光，LED灯的工作温度相对较低，从而延长了LED灯的使用寿命。
4. 可靠稳定，PWM调光技术可以实现LED灯的快速响应和稳定调光，不会出现频闪和抖动的问题，提供了可靠稳定的照明效果。
三、PWM调光技术的应用。
PWM调光技术在照明系统中有着广泛的应用。
各种光源调光原理最新
各种光源调光原理最新光源调光原理是指通过控制光源的亮度或颜色来实现光照的调节。
随着科技的发展，人们对光源调光的需求也越来越大。
本文将介绍几种常见的光源调光原理。
一、脉宽调制（PWM）调光原理脉宽调制（PWM）是一种常见的光源调光技术。
它通过改变输入电源信号的脉冲宽度来控制光源的亮度。
当脉冲宽度较窄时，光源的亮度较暗；当脉冲宽度较宽时，光源的亮度较亮。
具体实现PWM调光的方式有多种，其中一种常见的方式是通过调节开关器件（如MOSFET）的导通时间来控制输出光源的亮度。
通常，PWM的频率越高，光源的调光精度越高。
二、电流调光原理电流调光是另一种常见的光源调光技术。
它通过改变输入电源的电流大小来控制光源的亮度。
一般来说，电流越大，光源的亮度越亮；电流越小，光源的亮度越暗。
实现电流调光有多种方式。
其中一种常见的方式是通过调节电流驱动器（如电流源或线性稳压器）的输出电流来控制光源的亮度。
此外，还可以使用脉冲宽度调制技术来控制电流调光。
三、色温调光原理色温调光是一种根据颜色温度来调节光源的亮度的技术。
色温是指光源的颜色特性，用单位为开尔文（K）的数值来表示。
色温越高，光源的颜色越接近蓝色；色温越低，光源的颜色越接近红色。
实现色温调光的方法有多种，其中一种常见的方式是通过混合不同色温的光源来实现。
例如，使用冷色调的LED灯和暖色调的LED灯混合发光，通过控制两种光源的亮度比例，可以实现色温调光。
四、色彩调光原理色彩调光是一种通过改变光源的颜色来实现光照调节的技术。
它可以让用户根据不同的需求选择不同的光线颜色，从而营造出不同的氛围。
实现色彩调光的方法有多种，其中一种常见的方式是使用RGB三基色光源。
通过调节红、绿、蓝三种基色的亮度和混合比例，可以实现丰富多样的颜色效果。
总结：以上介绍了几种常见的光源调光原理，包括脉宽调制调光、电流调光、色温调光和色彩调光。
这些调光技术可以根据不同的需求和应用场景，实现对光源亮度和颜色的精确控制。
各种光源调光原理
实物图片
可调光 LED灯
14
LED灯调光原理示意图
——后沿相位调光2
后沿 相位 调光 器
实物图片
后沿相位调光
15
0-10V调光
●0-10V 调光装置内有两条独立电路, 一条为普通的 电压电路, 用于接通或关断至照明设备的电源, 另一 条是低压电路, 它提供参考电压, 告诉照明设备调光 级别, 0-10V 调光控制器之前常用在对荧光灯的调光 控制上, 现在, 因为在LED 驱动模块上加上了恒定电 源, 并且有专门的控制线路, 故0-10V 调光器同样可 以支持大量的LED 照明灯。但应用缺点也非常明显, 低电压的控制信号需要额外增加一组线路, 这对施工 的要求大大提高。(0-10V不是供电电压是控制电压, 这种控制方式属于模拟调光）
● (3)能提供更大的调光范围和更好的线性度。PWM调光频率 一般为200Hz（低频调光）～20kHz以上（高频调光），只 要PWM调光频率高于100Hz，就观察不到LED的闪烁现象
● (4)PWM 波调光可通过改变高低电平的占空比来任意改变 LED 的开启时间， 从而使亮度调节的档位增多
28
LED灯调光原理示意图
本次培训目的
通过本次培训，对市面上各大主流 调光方式有个大概认识了解，可以 了解各个调光方式的特性，适用范 围；并且能熟练运用到工作当中去
各大主流调光方式
●前沿切相（FPC),可控硅调光 ●后沿切相（RPC)MOS 管调光 ●0-10V调光 ●PWM（波宽控制调光Pulse Width Modulation）调光 ●DAIL调光 ●DMX512调光
26
PWM原理图
● 简单点说, 假如需要一个1V0.6A的输出, 而实际上只有一个1V1A ● 的输出, 那么只需要把1V1A的输出接通0.6秒, 再断开0.4秒, 然后继续接
脉冲宽度调制(PWM)调光法的工作原理
·常用调光方法与特 ·常见电光源的工作 ·采用IR21593的可调 ·采用UBA2021的电
原理与应用
电容以达到ZCS工作条件，这样即可进入ZVS工作方式，这是它的优点，同时EMI和功率开关管的电
应力可以明显降低，然而，如果脉冲占空比太小，以致电感电流不连续，将会失去ZVS工作特性，
并且由于供电直流电压较高，而使功率开关管上的电应力加大，这种不连续电流导通状态将导致电
2010-2-22
常用调光方法的工作原理
页码，3/6
脉冲调频调光法的局限性。
① 调光范围由调频范围决定，如果调频范围不大，则荧光灯功率调节范围也不大。
② 为了实现在低荧光灯灯功率工作条件下实现调光，则调频范围应很宽（即从25~50kHz）。由于 磁芯的工作频率范围、驱动电路、控制电路等原因都可能很限制荧光灯的调节范围。
/k-470.htm
2010-2-22
常用调光方法的工作原理
页码，5/6
应用可控硅相控工作原理，通过控制可控硅的导通角，将电网输入的正弦波电压斩掉一部分， 以降低输出电压的平均值，达到控制灯电路供电电压，从页实现调光。
可控硅相控调光对照明系统的电压调节速度快，调光精度高，调光参数可以分时段实光方法的工作原理
页码，6/6
0~wt1范围内可控硅不导通，这一范围叫做可控硅的控制角，可控硅控制角常用α表示；而在 wt1~π的相位区间可控硅导通，这一范围（见图4中的斜线部分）称为可控硅的导通角，常用φ表 示。同样在正弦交流电的负半周，对处于反向联接的另一只可控硅（相对于两个单向可控硅的反向 并联而言），在t2时刻（即相位角wt2）施加触发脉冲，使其导通。如此周而复始，对正弦波的每一 半周期控制其导通，获得相同的导通角。如果改变触发脉冲的触发时间（或相位），即改变可控硅 导通角φ（或控制角α）的大小。导通角越大电路的输出电压越高，相应灯负载的发光越亮。可 见，在可控硅调光电路中，电路输出的电压波形已经不再是正弦波了，除非调光电路工作在全导通 状态，即导通角为180°（或导通相位为π）。正是由于正弦波波形被破坏了，调光电路输出电压的 有效值发生了变化，实现了照明调光，但是由于正弦波波形被破坏，在电路中产生了许多高次谐 波，而其中只有基波电压、电流成分才做功，而高次谐波电压、电流不做功，产生了大量的无功功 率，使电源的利用率、功率因数下降，并且会由于高次谐波的引入，又会产生大量的高频谐波干 扰。所以可控硅调光法是一种较老，但又较为成熟的调光控制方法，在大功率照明调光控制应用场 合中有它的优势。
灯光亮度调节原理
灯光亮度调节原理灯光亮度调节原理是指通过改变灯光的亮度来达到满足特定场景需求的目的。
根据光学原理，灯光的亮度主要由光源的发光强度、照明环境的反射和吸收等因素决定。
常见的灯光亮度调节方式主要有电阻式调光、调压式调光、PWM调光和智能调光等，下面将一一介绍。
1. 电阻式调光：电阻式调光是通过改变电路中灯泡所接的电阻来调节灯光的亮度。
通过调整电阻的阻值，改变电路中的电流大小，从而改变灯光的亮度。
这种方式的优点是结构简单、调节范围广，但亮度调节的精度较低。
2. 调压式调光：调压式调光是通过改变电源所给电压大小来控制灯光的亮度。
将电源的电压经过变压器或变压器等装置调整到合适的电压值，以改变灯光的亮度。
这种方式具有调节范围广、亮度调节精度高等优点，但输出功率会受电压影响，不稳定性较高。
3. PWM调光：PWM (Pulse Width Modulation)调光是通过控制灯光工作时间和不工作时间的比例来改变灯光的亮度。
工作时间越长，灯光亮度越高；工作时间越短，灯光亮度越低。
PWM调光的优点是调光精度高、稳定性强，但对控制电路要求较高。
4. 智能调光：智能调光是结合传感器、控制器和灯具等装置，通过对环境亮度、人体活动等进行感知和分析，实现自动调节灯光亮度。
智能调光可以根据不同时间段、不同场景需求自动调整灯光亮度，提高照明效果、节省能源。
常见的智能调光方式有光感应调光、人体感应调光、无线遥控调光等。
总的来说，灯光亮度调节原理主要是通过改变电路中电流大小、电压大小、工作时间等方式来改变灯光的亮度。
不同的调光方式有不同的特点和适用范围。
随着科技的发展，智能化调光越来越受到重视，未来的照明系统将更加智能、节能、环保。
led 调光原理
led 调光原理
LED调光原理是通过改变LED的电流或电压来控制其亮度。
LED是一种半导体器件，其亮度与电流的关系是非线性的。
在直流电源的作用下，电流通过LED时，半导体材料中的电子与空穴以能带间跃迁的形式发光。
LED的亮度与注入的载流子数量成正比。
LED调光可以采用两种主要方法：模拟调光和数字调光。
模拟调光是通过改变LED的直流电流大小来实现的。
通过改变电流，可以控制LED的亮度，但是由于LED的亮度与电流的关系是非线性的，因此在低电流下，亮度调节的效果较好，而在高电流下，变化不明显。
数字调光是通过改变LED的驱动电压来实现的。
可以使用PWM（脉宽调制）技术来控制LED的驱动电压。
PWM技术是通过改变脉冲信号的占空比来控制电流或电压的平均值，从而实现亮度的调节。
通过改变脉冲的高电平时间和低电平时间之比，可以改变LED的亮度级别。
同时，LED调光还可以结合温度、光敏等传感器来实现自动调光。
温度传感器可以感知环境温度的变化，光敏传感器可以感知环境光照的变化，通过调整LED的亮度来适应不同的环境要求。
总结起来，LED调光原理是通过改变LED的电流或电压来控制其亮度。
模拟调光和数字调光是常用的调光方法，还可以结
合传感器实现自动调光。
这些方法可以在不同的应用场景中实现LED的亮度调节，以满足不同需求。
调光灯工作原理
调光灯工作原理
调光灯的工作原理是通过控制电流来调节灯的亮度。
在常见的调光灯中，使用的是三种主要的调光方式：电阻调光、电压调光和PWM调光。
首先是电阻调光。
电阻调光是通过改变电路中的电阻值，来改变电流的大小，从而实现调光的效果。
这种调光方式是最简单、最常见的调光方式。
电阻调光可以通过旋钮或滑动变阻器实现，调节电阻的大小来改变灯的亮度。
其次是电压调光。
电压调光是通过改变供电电压的大小，来改变灯的亮度。
这种调光方式需要配合专门设计的调光开关来实现。
电压调光可以实现较大范围的亮度调节，但是调光时可能会产生电流的波动。
最后是PWM调光。
PWM调光是通过对电流进行快速的开关
控制，来改变灯的亮度。
这种调光方式使用一个特殊的开关电路，不断以一个固定的频率进行开关，在每个开关周期内，根据开关时间的长短来控制电流的大小。
PWM调光可以实现高
精度的亮度调节，而且调光过程中不会产生电流波动。
综上所述，调光灯的工作原理是通过电阻调光、电压调光或PWM调光来控制电流，从而改变灯的亮度。
不同的调光方式
有不同的优缺点，可以根据实际需求选择适合的调光方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用调光方法的工作原理
1、脉冲宽度调制（PWM）调光法
这种调光控制法是利用调节高频逆变器中功率开关管的脉冲占空比，从而实现灯输出功率的调节。
半桥逆变器的最大占空比为0.5，以确保半桥逆变器中的两个功率开关管之间有一个死时间，以避免两个功率开关管由于共态导通而损坏。
这种调光控制法能使功率开关管导通时工作在零电压开关（ZVS）状态，关断瞬间需采用吸收电容以达到ZCS工作条件，这样即可进入ZVS工作方式，这是它的优点，同时EMI 和功率开关管的电应力可以明显降低，然而，如果脉冲占空比太小，以致电感电流不连续，将会失去ZVS工作特性，并且由于供电直流电压较高，而使功率开关管上的电应力加大，这种不连续电流导通状态将导致电子镇流器的工作可靠性降低并加大EMI辐射。
除了小的脉冲占空比外，当灯电路发生故障时，也会出现功率开关管的不连续电流工作状态，当灯负载出现开路故障时，电感电流将流过谐振电容，由于这个电容的容量较小，所以阻抗较大，而在这个谐振电容上产生较高的电压。
除非两个功率开关管有吸收保护电路，否则这时功率开关管将承受很大的电压应力。
2、改变半桥逆变器供电电压调光法
利用改变半桥逆变器供电电压的方法实现调光有以下优点：
①利用调节半桥逆变器供电电压来实现调光。
②脉冲占空比（约0.5）固定，使半桥逆变器工作在软开关工作状态，并可在镇流电感电
流连续的工作条件下实现宽调光范围的调光（这也可使开关控制电路简化）。
③由于开关工作频率固定，所以可以针对给定的荧光灯型号简化控制电路设计。
④由于开关工作频率刚好大于谐振频率，所以可以降低无功功率和提高电路工作效率。
⑤由于开关工作频率固定，所以可以比较方便地确定灯负载匹配电路中无源器件的参数。
⑥可在较宽的灯功率范围内（5%~100%）保持ZVS工作条件。
⑦在很低的半桥逆变器供电电压下，电子镇流器电路将会失去较开关特性，会出现镇流
电感电流不连续的工作状态。
然而在直流供电电压很低的情况下，这种工作状态不再是个问题，这时功率开关管的电应力和损耗都将很小，即使工作在硬开关，在低直流供电电压情况下（如20V）也不会产生太多的EMI辐射。
⑧可实现平滑和几乎线性的灯功率调节控制特性。
⑨可得到低功率解决方案，半桥逆变器的供电电压可以选得很低（如5%~100%的调光范
围对应30~120V），这样可采用低电压电容和低耐电压值的功率MOSFET。
⑩由于半桥逆变器工作在恒频状态，所以可采用简单的AC/DC控制即可实现调光。
11灯电流近似和DC变换器的直流供电电压成正比，调光几乎和逆变器的输出电压成正比，调光特性曲线如图1所示。
3、脉冲调频调光法
脉冲调频调光法（PFM）也是常用的调光方法。
如果高频交流电子镇流器的开关工作频率增加，则镇流电感的阻抗增加，这样流过镇流电感的电流就会下降，导致流过灯负载的电流下降，从而实现调光。
图2为4英尺40W荧光灯脉冲调频调光法的调光特性曲线（脉冲占空比D=0.45）。
脉冲调频调光法的局限性。
①调光范围由调频范围决定，如果调频范围不大，则荧光灯功率调节范围也不大。
②为了实现在低荧光灯灯功率工作条件下实现调光，则调频范围应很宽（即从25~50kHz）。
由于磁芯的工作频率范围、驱动电路、控制电路等原因都可能很限制荧光灯的调节范围。
③调频范围内不易实现软开关。
轻载时，不能实现软开关，并使功率开关管上的电压应
力加大。
硬开关的瞬态过渡是EMI辐射的主要来源。
④如果半桥逆变器不工作在软开关工作状态，则会导致逆变器的损耗加大，工作效率降
低。
⑤开关工作频率在红外遥控的工作频率范围内时，荧光灯将发射低电平的红外线，如果
调频范围很宽，其他的红外遥控装置如电视机等将会受到影响。
⑥灯工作电流近似反比于逆变器的开关工作频率，调光与开关频率之间不是线性关系。
⑦当灯管发生开路故障时，电子镇流器电路将出现电流不连续工作状态（DCM），特别
是当开关频率很低时。
4、脉冲调相调光法
利用调节半桥逆变器中两个功率开关管的导通相位的方法来调节荧光灯输出功率，从而达到调光的目的（IR的专利技术，如IR2159/IR21591/IR21592就是采用脉冲调相调光法调光的集成电路的集成电路控制芯片）。
脉冲调相法调光曲线如图3所示。
脉冲调相调光控制法主要有以下特点：
①可调光至1%的灯亮度。
②可在任意调光设定值下启动电子镇流器电路。
③可应用于多灯应用（如灯的群控）场合。
④调光相位-灯功率关系线性好。
5、可控硅相控调光法
由于可控硅相控（斩波法）调光具有体积小、价格合理和调光功率控制范围宽的优点，所以可控硅相控调光法是目前使用最为广泛的调光方法，可控硅调光法可以将荧光灯的光输出在50%~100%的范围内调节。
但是在荧光灯的电感镇流应用场合，由于荧光灯电路需用到一只“启辉器”，但是当荧光灯电感镇流电路在供电电压较低的应用场合会产生荧光灯启动困难的问题，这就限制了荧光灯可控硅相控调光的调光范围。
可控硅相控前沿触发的调光工作波形原理如图4所示。
电子镇流器可控硅前沿触发的相控调光工作原理框图如图5所示。
应用可控硅相控工作原理，通过控制可控硅的导通角，将电网输入的正弦波电压斩掉一部分，以降低输出电压的平均值，达到控制灯电路供电电压，从页实现调光。
可控硅相控调光对照明系统的电压调节速度快，调光精度高，调光参数可以分时段实时调整。
由于调光电路主要是电子元件组成，相对来说体积小、设备质量轻、成本低。
但是可控硅相控调光由于是工作在斩波方式，电压无法实现正弦波输出，由此出现大量谐波，形成对电网系统的谐波污染，危害极大，尤其是不能用于有电容补偿的电路中。
可控硅相控调光是采用相位控制的方法来实现调光的。
对普通反向阻断型的可控硅，其闸流特性表现为当可控硅加上正向阳极电压的同时，又加上适当的正向栅极控制电压时，可控硅就导通；这一导通即使在撤去栅极控制电压后仍将维持，一直到加上反向阳极电压或可控硅阳极电流小于可控硅自身的维持电流后才会关断。
从图4所示的可控硅前沿触发的相控调光工作波形原理图可以看出，在正弦交流电过零后的某一时刻t1（或某一相位wt1），在可控硅的栅极上加一正触发脉冲，使可控硅触发导通，根据可控硅的开关特性，这一导通将维持到正弦波的正半周结束。
所以在正弦波的正半周（即0~π区间）中，0~wt1范围内可控硅不导通，这一范围叫做可控硅的控制角，可控硅控制角常用α表示；而在wt1~π的相位区间可控硅导通，这一范围（见图4中的斜线部分）称为可控硅的导通角，常用φ表示。
同样在正弦交流电的负半周，对处于反向联接的另一只可控硅（相对于两个单向可控硅的反向并联而言），在t2时刻（即相位角wt2）施加触发脉冲，使其导通。
如此周而复始，对正弦波的每一半周期控制其导通，获得相同的导通角。
如果改变触发脉冲的触发时间（或相位），即改变可控硅导通角φ（或控制角α）的大小。
导通角越大电路的输出电压越高，相应灯负载的发光越亮。
可见，在可控硅调光电路中，电路输出的电压波形已经不再是正弦波了，除非调光电路工作在全导通状态，即导通角为180° （或导通相位为π）。
正是由于正弦波波形被破坏了，调光电路输出电压的有效值发生了变化，实现了照明调光，但是由于正弦波波形被破坏，在电路中产生了许多高次谐波，而其中只有基波电压、电流成分才做功，而高次谐波电压、电流不做功，产生了大量的无功功率，使电源的利用率、功率因数下降，并且会由于高次谐波的引入，又会产生大量的高频谐波干扰。
所以可控硅调光法是一种较老，但又较为成熟的调光控制方法，在大功率照明调光控制应用场合中有它的优势。
可控硅相控调光的典型应用电路原理如图6所示。
