组合钢模板规格

剪力墙模板施工方案

一、根据本工程特点, 采用多层板拼装大模板；梁、板均采用复合竹胶板施工工艺。

二、选用的材料及施工质量要求：1、定型组合钢模板：长度为600、750、900、1200、1500mm 宽度为100、150、200、250、300。

2、定型钢角模：阴角模规格：150X 150、100X 150阳角模规格：50 X 50连接角模：50 X 503、连接件：U 形卡、L 形插销、钩头螺栓、对拉螺栓、紧固螺栓、蝶形扣件、3形螺栓等。

三、模板施工方案设计: 根据本工程的质量和整体进度要求，结合工程主体结构的实际情况及本项目部的生产计划，本工程模板采用多层板拼装。

模板施工必须按照整体进度计划，加快施工进度，梁板必须配足三个楼层以上的模板材料以及三个楼层的支架支撑体。

梁底板采用50 mm厚的木模板，集中垂直运输和水平运输的能力加快施工进度。

1、选用的材料及质量要求：1 ）剪力墙面板采用组合钢模板，要求边角整齐、表面光滑、防水耐磨、耐酸碱、易于脱模，不得有脱胶空鼓。

方木：采用80 X 60mm穿墙螺杆：采用钢筋冷拉加工，穿墙螺杆套管采用硬塑料管，内径巾16。

2）模板骨架、支撑架、操作平台采用巾48X 3.5钢管。

3）水性脱模剂。

2、主体结构剪力墙模板设计：1 ）荷载计算：F1 = 0.22 Y ctO B 1 B 2v1/2F2= 丫cH按照《混凝土结构工程施工及验收规范》的规定，采用内部振捣器，现浇混凝土作用于模板的最大侧压力取F1、F2 其中的较小值：其中：混凝土重力密度丫c = 26 kN /m3外加剂影响系数（3 1 = 1.2混凝土坍落度影响系数 B 2= 1.15混凝土浇筑速度v = 5 m／h混凝土温度T= 15C，新浇混凝土初凝时间t0=200／（T+15）=6.67 h侧压力计算位置至新浇混凝土顶面的总高H=2.9 m贝卩F1 = 0.22 X 26X6.67 X 51/2X 1.2 X 1.15 = 117.73kN/M2F2= 26 X 2.9 = 75.4 kN /M2< F1取混凝土侧压力F=75.4 kN ／M2木模荷载取0.90 折减系数。

组合钢模板规格（mm）连接件规格名称规格（mm）U形卡Ф12L形插销Ф12、l=345钩头螺栓Ф12、l=205、180紧固螺栓Ф12、l=180对拉螺栓M12、M14、M16 扣件3形扣件26型、12型碟形扣件26型、18型支承件规格钢楞圆钢管型Ф48×3.5矩形钢管型□80×40×2.0，□100×50×3.0轻型槽钢型80×40×3.0，100×50×3.0内卷边槽钢型80×40×15×3.0，100×50×20×3.0 轧制槽钢型80×43×5.0柱箍角钢型∟75×50×580×43×5，槽钢型100×48×5.3圆钢管型Ф48×3.5钢支柱C-18型l=1812-3112C-22型l=2212-3512C-27型l=2712-4012四管支柱GH-125型l=1250GH-150型l=1500GH-175型l=1750GH-200型l=2000GH-300型l=3000名称规格(mm) 平面可调桁架330×1990滑模装置各种构件的允许偏差说明：L为支承杆加工长度。

滑升模板组装允许偏差常用施工数据组合钢模板规格(mm)模板 2009-10-04 12:08:30 阅读1688 评论4 字号：大中小组合钢模板规格（mm）平面模板宽度300、250、200、150、100长度1500、1200、900、750、600、450肋高55阴角模板宽度150×150、50×50长度1500、1200、900、750、600、450肋高55阳角模板宽度100×100、50×50长度1500、1200、900、750、600、450肋高55联接角模宽度50×50长度1500、1200、900、750、600、450肋高55角棱模板倒棱模板宽度17、45长度1500、1200、900、750、600、450肋高55圆棱模板倒棱模板宽度R20、R35长度1500、1200、900、750、600、450 肋高55梁腋模板宽度50×150、50×100长度1500、1200、900、750、600、450 肋高55柔性模板宽度100长度1500、1200、900、750、600、450 肋高55搭接模板宽度75长度1500、1200、900、750、600、450 肋高55双曲可调模板宽度300、200长度1500、900、600肋高55变角可调模板宽度200、160长度1500、900、600肋高55平面嵌板嵌补模板宽度200、150、100长度300、200、150肋高55阴角嵌板嵌补模板宽度150×150、100×150长度300、200、150肋高55阳角嵌板嵌补模板宽度100×100、50×50长度300、200、150肋高55联接角模嵌补模板宽度50×50长度300、200、150肋高55连接件规格名称规格（mm）U形卡Ф12L形插销Ф12、l=345钩头螺栓Ф12、l=205、180紧固螺栓Ф12、l=180对拉螺栓M12、M14、M16扣件3形扣件26型、12型碟形扣件26型、18型支承件规格钢楞圆钢管型Ф48×3.5矩形钢管型□80×40×2.0，□100×50×3.0轻型槽钢型80×40×3.0，100×50×3.0内卷边槽钢型80×40×15×3.0，100×50×20×3.0 轧制槽钢型80×43×5.0柱箍角钢型∟75×50×5槽钢型80×43×5，100×48×5.3圆钢管型Ф48×3.5钢支柱C-18型l=1812-3112C-22型l=2212-3512C-27型l=2712-4012四管支柱GH-125型l=1250GH-150型l=1500GH-175型l=1750GH-200型l=2000GH-300型l=3000名称规格(mm)平面可调桁架330×1990名称规格(mm)曲面可变桁架247×2000247×3000247×4000247×5000名称规格(mm)钢管支架Ф48×3.5，l=2000-6000梁卡具YJ型断面小于600×500圆钢管型断面小于700×500名称规格(mm)门式支架宽度b=1200，900滑模装置各种构件的允许偏差说明：L为支承杆加工长度。

组合钢模板类型及尺寸

10.71 9.06 6.59 6.7 4.54 3.6 8.84 7.45 5.43 4.7 3.72 2.92 6.97 5.85 4.26 3.68 2.92 2.27
11.81 9.97 7.54 6.27 5.08
4 9.72 8.2 6.38 5.06 4.18 3.19 7.66 6.42 4.73 4.05 3.21 2.57
15.82
Pm3009 300*900*55 0.27
10
11.11
11.51
12.12
Pm30075 300*750*55 0.225
8.6
9.24
ቤተ መጻሕፍቲ ባይዱ
9.58
10.08
Pm3006 300*600*55 0.18
6.8
7.6
7.87
8.28
Pm30045 300*600*55 0.135
5.35
5.94
7.15
7.66
8.04
8.46
Pm2506 250*600*55 0.15
4.95
6.34
6.54
6.91
Pm2545 250*450*55 0.1125
4.48
4.97
5.16
10.85
Pm2015 Pm2012 Pm2009 Pm20075 Pm2006 Pm2045 Pm1515 Pm1512 Pm1509 Pm15075 Pm1506 Pm15045 Pm1015 Pm1012 Pm1009 Pm10075 Pm1006 Pm10045
1.3、联接角模宽度 50×50 长度 1500、1200、900、750、600、450 肋高 55
1.4、角棱模板倒棱模板宽度 17、45 长度 1500、1200、900、750、600、450 肋高 55

重型悬臂钢模板操作说明及规格参数

（C-03）实拍图1 悬臂模主要参数（1）单块模板尺寸：宽3m(2.7m、2.4m、2.1m)×高1.5m（1.8m、2.1m、2m、1m）（2）组合模板尺寸：宽3m(2.7m、2.4m、1.2m)×高3.3m（3.6m、3.1m、3m）（3）最大倾斜角度：±17º（4）最大承受压力：45KN/㎡（5）D25 蛇形锚筋拉力：≥400KN；（6）操作台承载力：上操作台150 ㎏（7）中间操作台200 ㎏（8）下操作台100 ㎏（9）模板前后调整距离：5 ㎝（10）模板上下调整距离：10 ㎝2 悬臂模由组合钢模板、悬臂支撑系统及定位装置组成：组合模板由1.5m×3m、1.8m×3m 模板各一块按装配图用M18X40 螺钉连接组拼而成。

规格为3m 宽×3.3m 高，成形面积9.9㎡。

悬臂支撑系统由悬臂支撑架及工作平台支架组成。

成片模板采用L型螺栓与支撑架上的竖背撑连接。

整个支撑体系由锚固在混凝土中的定位锥及锚杆来支撑。

定位装置由锚筋、定位锥、定位锥橡胶套组成，承受浇注混凝土对模板的侧向荷载。

当浇注面为斜面时，模板需要倾斜，只需在组合模板上方增加一块填充模板即可达到相应的浇注高度。

3 该型号模板的适用：混凝土浇筑采用平铺法和宽台阶法施工，坯层铺料厚度为50㎝，覆盖时间控制在2.5h以内，浇筑速度控制在40㎝/h 以下。

根据模板设计制作高度及混凝土施工分层的要求，浇筑时模板一次安装完成，分两个阶段浇筑，每个阶段为1.5m～1.8m，分层浇注时根据施工规范每层为30mm～40mm。

每次支模的浇注高度为300cm～330cm。

4 悬臂模支撑架及中部操作平台：悬臂支撑架具有支撑模板、调整模板以及承受混凝土侧压力等功能。

通过连接座用轴销将下支架与竖背撑联接，支撑架横梁上的悬挂板与预埋定位锥及锚杆牢固地连接。

操作台支架和操作台支撑用螺钉与下支架联接，操作平台用螺钉固定在操作台支架及操作台支撑上。

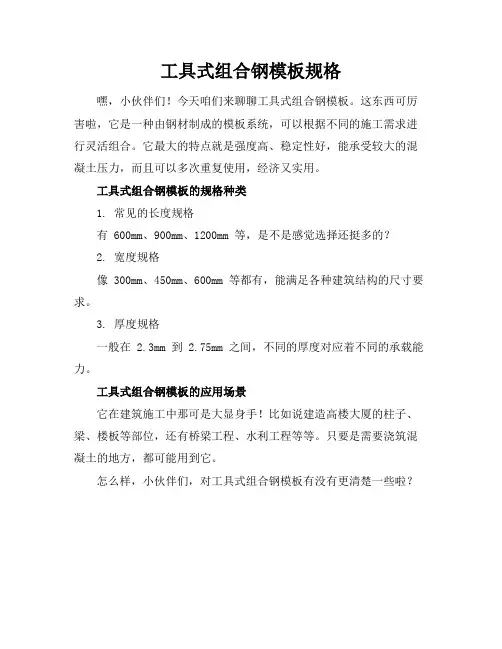

工具式组合钢模板规格

工具式组合钢模板规格
嘿，小伙伴们！今天咱们来聊聊工具式组合钢模板。

这东西可厉害啦，它是一种由钢材制成的模板系统，可以根据不同的施工需求进行灵活组合。

它最大的特点就是强度高、稳定性好，能承受较大的混凝土压力，而且可以多次重复使用，经济又实用。

工具式组合钢模板的规格种类
1. 常见的长度规格
有 600mm、900mm、1200mm 等，是不是感觉选择还挺多的？
2. 宽度规格
像 300mm、450mm、600mm 等都有，能满足各种建筑结构的尺寸要求。

3. 厚度规格
一般在 2.3mm 到 2.75mm 之间，不同的厚度对应着不同的承载能力。

工具式组合钢模板的应用场景
它在建筑施工中那可是大显身手！比如说建造高楼大厦的柱子、梁、楼板等部位，还有桥梁工程、水利工程等等。

只要是需要浇筑混凝土的地方，都可能用到它。

怎么样，小伙伴们，对工具式组合钢模板有没有更清楚一些啦？。

防撞墙模板计算

防撞墙模板计算一、尺寸规格本标段防撞墙模板为组合钢模板，面板采用δ=5mm 钢板；横肋为［8槽钢，最大间距为27.1cm （计算按27cm ）。

竖肋为δ=12×80扁钢。

模板四角采用4个φ16mm 拉杆对拉。

具体详见模板设计图。

Q235钢板：强度设计值[σ]=205Mpa ；弹性模量52.0610E Mpa =⨯二、边防撞墙模板计算1、计算荷载振捣砼所产生的荷载P 1=2KN/m 2，作用范围在有效压力高度之内。

倾倒砼所产生的水平动力荷载P 2=2KN/m 2，施工采用导管倾倒浇注。

根据《公路桥涵施工技术规范》按下列二式计算，取其中最小值： P=0.22γt 0β1β2V 1/2=0.22×25×200/（25+15）×1.0×1.15×1.01/2=31.6（kPa ） P=γH=25×1.62=40.5（kPa ）取P =31.6（kPa ）根据《公路桥涵施工技术规范》进行荷载组合： P max =P 1+P 2+P 3=2+2+31.6=35.6kPa ，P MIN =P 1+P 2=2+2=4 kPa其中：γ —砼容重，取γ=25kN/m 3t 0—砼初凝时间，取t 0=200/（T+15），T 取值25℃。

β1—外加剂影响修正系数，不掺外加剂取β1=1.0，掺具有缓凝作用外加剂取β1=1.2，这里取1.0。

β2—砼坍落度影响修正系数，坍落度小于3cm ，取0.85，5cm ～9cm 时取1.0，11cm ～15cm 时取1.15，这里取1.15。

V —砼灌注速度（m/h ），这里取1.0m/h 。

H —砼侧压力计算位置处至新浇砼顶面的总高度。

说明：按1m/h 的浇注速度，施工至防撞墙高度1.62m ，模板侧压力从0线性递增至35.6kPa 。

混凝土侧压力分布模型如下图2、面板计算： 5mm 钢板参数：3243310416.7, 4.210126bh bh I mm W mm ====⨯横肋间距为270mm ，面板属于受压构件，按三跨连续梁计算。

钢模板规格

目前桥梁施工下部结构中立柱、盖梁、薄壁墩施工一般都采用定型钢模板；预制梁板施工采用定型钢模板施工；组合钢模由于施工外观质量较差一般较少用于外露的大面积混凝土施工，较多用在系梁和承台等部位。

组合钢模板一般都是标准尺寸的，有国家规范可查具体尺寸。

钢模板规格编码表(代号Y)×450 ×1500Y0504 50×50×450 Y0506 50×50×600 Y0507 50×50×750 Y0509 50×50×900 Y051250×50×1200Y051250×50×1500连接角模（代号J）J000450×50×450J0006 50×50×600 J0006 50×50×750 J0009 50×50×900 J001250×50×1200J001250×50×1500建筑钢模属于钢模的一种，分类往往由钢模的用途来进行，常见分类有：高速铁路梁体钢模板，高速铁路墩柱钢模板，公路桥梁模板，港工航运钢模板，水利水电钢模板建筑钢模[1]和建筑钢模。

建筑钢模则常用语高层建筑修建方面使用，通常由钢模厂、金属加工厂等企业对不同材质的钢板通过专业的加工设备生产而成。

编辑本段作用现代高层建筑以惊人的速度耸立于城市之间，其间的功劳脱离不了建筑钢模发挥的作用，四川成都金美金属结构加工厂生产的建筑钢模具有强度大，钢性好经久耐用等特点，与同种型号重型模具相比，结构简单，装配迅速，维修方便，生产效率高，投资小。

而且经过简单的恢复可重复使用，避免了资源的浪费。

编辑本段型号因每个设计师从设计开始，要求的建筑钢模尺寸不一，所以建筑钢模也没有统一的型号和尺寸，通常建筑钢模也成为异形钢模，在选择的时候按照建筑要求的尺寸，采用适当厚度的钢板和精美焊接工艺的加工即可，尽可能地重复利用。

组合钢模板

模板工程混凝土结构的模板工程，是混凝土结构构件施工的重要工具。

现浇混凝土结构施工所用模板工程的造价，约占混凝土结构工程总造价的三分之一，总用工量的二分之一。

因此，采用先进的模板技术，对于提高工程质量、加快施工速度、提高劳动生产率、降低工程成本和实现文明施工，都具有十分重要的意义。

我国的模板技术，自从20世纪70年代提出“以钢代木”的技术政策以来，现浇混凝土结构所用模板技术已迅速向多体化、体系化方向发展，目前除部分楼板支模，还采用散支散拆外，已形成组合式、工具化、永久式三大系列工业化模板体系，采用木（竹）胶合板模板也有较大的发展。

不论采用哪一种模板，模板的安装支设必须符合下列规定：（1）模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力及施工荷载；（2）要保证工程结构和构件各部分形状尺寸和相互位置的正确；（3）构造简单，装拆方便，并便于钢筋的绑扎和安装，符合混凝土的浇筑及养护等工艺要求；（4）模板的拼（接）缝应严密，不得漏浆；（5）清水混凝土工程及装饰混凝土工程所使用的模板，应满足设计要求的效果。

除上述规定外，第一应优先推广清水混凝土模板；第二宜推广“快速脱模”，以提高模板周转率；第三应采取分段流水工艺，减少模板一次投入量。

8-1 组合式模板组合式模板，是现代模板技术中，具有通用性强、装拆方便、周转次数多的一种“以钢代木”的新型模板，用它进行现浇钢筋混凝土结构施工，可事先按设计要求组拼成梁、柱、墙、楼板的大型模板，整体吊装就位，也可采用散装散拆方法。

8-1-1 55型组合钢模板55型组合钢模板又称组合式定型小钢模，是目前使用较广泛的一种通用性组合模板。

8-1-1-1 部件组成组合钢模板的部件，主要由钢模板、连接件和支承件三部分组成。

1．钢模板钢模板采用Q235钢材制成，钢板厚度2.5mm，对于≥400mm宽面钢模板的钢板厚度应采用2.75mm或3.0mm钢板。

主要包括平面模板、阴角模板、阳角模板、连接角模等，见表8-1。

防撞墙模板计算

防撞墙模板计算一、尺寸规格本标段防撞墙模板为组合钢模板，面板采用δ=5mm钢板；横肋为［8槽钢，最大间距为（计算按27cm）。

竖肋为δ=12×80扁钢。

模板四角采用4个φ16mm 拉杆对拉。

具体详见模板设计图。

Q235钢板：强度设计值[σ]=205Mpa；弹性模量52.0610E Mpa=⨯二、边防撞墙模板计算1、计算荷载振捣砼所产生的荷载P1=2KN/m2，作用范围在有效压力高度之内。

倾倒砼所产生的水平动力荷载P2=2KN/m2，施工采用导管倾倒浇注。

根据《公路桥涵施工技术规范》按下列二式计算，取其中最小值：P=γt0β1β2V1/2=×25×200/（25+15）×××2=（kPa）P=γH=25×=（kPa）取P =（kPa）根据《公路桥涵施工技术规范》进行荷载组合：P max =P1+P2+P3=2+2+= ，PMIN=P1+P2=2+2=4 kPa其中：γ—砼容重，取γ=25kN/m3t 0—砼初凝时间，取t=200/（T+15），T取值25℃。

β1—外加剂影响修正系数，不掺外加剂取β1=，掺具有缓凝作用外加剂取β1=，这里取。

β2—砼坍落度影响修正系数，坍落度小于3cm，取，5cm～9cm时取，11cm～15cm时取，这里取。

V—砼灌注速度（m/h），这里取h。

H—砼侧压力计算位置处至新浇砼顶面的总高度。

说明：按1m/h 的浇注速度，施工至防撞墙高度，模板侧压力从0线性递增至。

混凝土侧压力分布模型如下图2、面板计算：5mm 钢板参数：3243310416.7, 4.210126bh bh I mm W mm ====⨯横肋间距为270mm ，面板属于受压构件，按三跨连续梁计算。

强度计算：2530.10.135.60.270.270.262.61061.8[]2054.210M ql KN mM Mpa Mpa W σσ==⨯⨯⨯=⋅⨯===<=⨯挠度计算：44540.6770.67735.62700.590.67100100 2.110 1.0410400ql L f mm mm EI ⨯⨯===<=⨯⨯⨯⨯ 支座反力：max 1.1 1.135.60.2710.6R ql kN ==⨯⨯=3、横肋计算：横肋直接承受模板传递的荷载，按照均布荷载作用下简支梁计算：8号槽钢计算：544310.1310, 2.5310I mm W mm =⨯=⨯221110.6 1.5388M ql kN m ==⨯⨯=⋅ 64310117.8[]2052.5310Mpa Mpa σσ⨯==<=⨯ 44max 555ql 510.61500f = 3.28 3.75384384 2.11010.1310400L mm mm EI ⨯⨯==<=⨯⨯⨯⨯挠度：4、模板对拉螺栓计算：由模板混凝土侧压力分布模型可知，模板下部的对拉螺杆受力最大，以此处拉杆作验算。

组合钢模板规格

常用施工数据组合钢模板规格(mm) 2009-10-04 12:08:30| 分类：模板| 标签：|字号大中小订阅.组合钢模板规格（mm）平面模板宽度300、250、200、150、100长度1500、1200、900、750、600、450肋高55阴角模板宽度150×150、50×50长度1500、1200、900、750、600、450肋高55阳角模板宽度100×100、50×50长度1500、1200、900、750、600、450肋高55联接角模宽度50×50长度1500、1200、900、750、600、450肋高55角棱模板倒棱模板宽度17、45长度1500、1200、900、750、600、450肋高55圆棱模板倒棱模板宽度R20、R35长度1500、1200、900、750、600、450肋高55梁腋模板宽度50×150、50×100长度1500、1200、900、750、600、450肋高55柔性模板宽度100长度1500、1200、900、750、600、450肋高55搭接模板宽度75长度1500、1200、900、750、600、450 肋高55双曲可调模板宽度300、200长度1500、900、600肋高55变角可调模板宽度200、160长度1500、900、600肋高55平面嵌板嵌补模板宽度200、150、100长度300、200、150肋高55阴角嵌板嵌补模板宽度150×150、100×150长度300、200、150肋高55阳角嵌板嵌补模板宽度100×100、50×50长度300、200、150肋高55联接角模嵌补模板宽度50×50长度300、200、150肋高55连接件规格名称规格（mm）U形卡Ф12L形插销Ф12、l=345钩头螺栓Ф12、l=205、180紧固螺栓Ф12、l=180对拉螺栓M12、M14、M16扣件3形扣件26型、12型碟形扣件26型、18型支承件规格钢楞圆钢管型Ф48×3.5矩形钢管型□80×40×2.0，□100×50×3.0轻型槽钢型80×40×3.0，100×50×3.0内卷边槽钢型80×40×15×3.0，100×50×20×3.0 轧制槽钢型80×43×5.0柱箍角钢型∟75×50×5槽钢型80×43×5，100×48×5.3圆钢管型Ф48×3.5钢支柱C-18型l=1812-3112C-22型l=2212-3512C-27型l=2712-4012四管支柱GH-125型l=1250GH-150型l=1500GH-175型l=1750GH-200型l=2000GH-300型l=3000名称规格(mm)平面可调桁架330×1990名称规格(mm)曲面可变桁架247×2000247×3000247×4000247×5000名称规格(mm)钢管支架Ф48×3.5，l=2000-6000梁卡具YJ型断面小于600×500圆钢管型断面小于700×500名称规格(mm)门式支架宽度b=1200，900滑模装置各种构件的允许偏差说明：L为支承杆加工长度。
