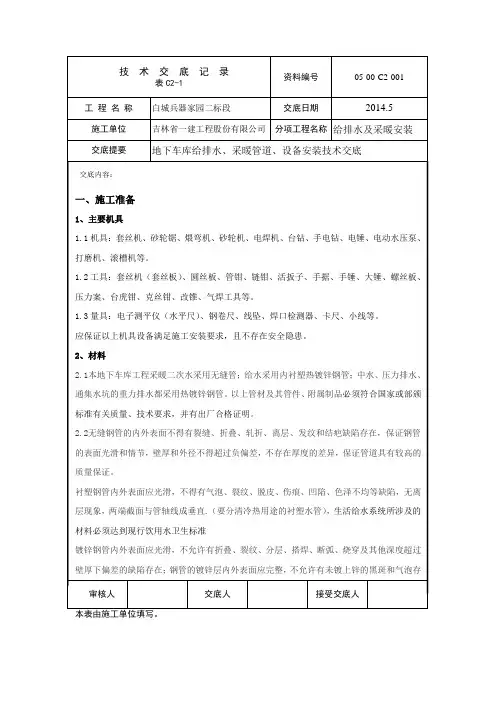

地下车库管道安装技术交底(DOC)

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

表C2-1

工程名称交底日期

施工单位分项工程名称给排水及采暖安装

交底提要地下车库给排水、采暖管道、阀门、支（吊）架设备安装技术交底

交底内容：

5.2.2 管道的沟槽加工：利用电动机械压槽机加工，管道压槽预制时，应根据管道口径

大小配置（调正）相应的压槽模具，同时调整好管道滚动托架的高度，保持被加工管道的水平，并与电动机械压槽机中心对直，保证管道加工时旋转平稳，确保沟槽加工质量，多次滚压确保沟槽深度，保证镀锌层不被破坏；

沟槽加工时间：

公称直径

50 65 80 100 125 150 200

DN(mm)

时间

2 2 2.5 2.5

3 3 4

（min）

5.2.3管端检查：管道的沟槽压制加工后，应严格检查沟槽加工的深度与宽度必须符合

要求，管端与沟槽外部必须无划痕、凸起或滚轮的印记等缺陷，保证管道的密封性能；

同时应对管道内壁其沟槽挤压加工部位，涂刷防锈漆加以保护；

沟槽最小壁厚及沟槽尺寸：

审核人交底人接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

表C2-1

工程名称交底日期

施工单位分项工程名称给排水及采暖安装

交底提要地下车库给排水、采暖管道、阀门、支（吊）架设备安装技术交底

交底内容：

(2) 水平管段单根管道采用吊杆加抱卡形式的吊架，水平管段成排管道（两根及两根

以上）采用“门”字型吊架，吊架分吊杆及横担两部分，均采用[12的槽钢制作，本工程此形式管道为DN200的采暖管道，管道材质为镀锌钢管，数量为两根。

吊架（托架）间距不得大于下表所示

(3) 横管吊架（托架）应设置在接头（刚性接头、挠性接头、支管接头）两侧和三

通、四通、弯头、异径管等管件上下游连接接头的两侧。吊架（托架）与接头的净间距不宜小于150㎜和大于300㎜。

5.3.3 在管道系统中，应在下列位置固定支架（吊架）：

(1) 进水立管部位；

(2) 立管接出支管的三通、四通、弯头的部位；

(3) 立管因自由长度较长而需要支承立管重量的部位；

(4) 横管接出支管与支管接头、三通、四通、弯头等管件连接部位；

(5) 高温管道设置补偿器，需要控制管道伸缩的部位。

审核人交底人接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

技术交底记录

编号05-C2-008

表C2-1

工程名称交底日期

施工单位分项工程名称给排水及采暖安装

交底提要地下车库给排水、采暖管道、阀门、支（吊）架设备安装技术交底

交底内容：

固定支架采用[12槽钢制作，对其径向，轴向进行加固

5.3.4膨胀螺栓的使用

使用时，须先用冲击电钻（锤）在固定体上相应尺寸的孔，再把螺栓、胀管装入孔中，旋紧螺母即可使螺栓、胀管、安装件与固定体之间胀紧成为一体。拧紧以后会膨胀的，螺栓尾部有一个大头，螺栓外面套一个比螺栓直径稍大的圆管子，尾部那部分有几道开口，当螺栓拧紧以后，大头的尾部就被带到开口的管子里面，把管子冲大，达到膨胀的目的，进而把螺栓固定在地面或墙壁上，达到生根的目的。

注意确定膨胀螺栓生根完全，安装完成后还需抽查取样，进行荷载试验。

审核人交底人接受交底人
