西门子变频器常见故障现象分析及处理方法

合集下载

西门子变频器故障四

西门子变频器故障四

西门子变频器故障(6SE7085)(四)Add. CB initialization fault在初始化CB 板时出现故障处理:故障值r949:r949=1: 板号错误r949=2: TB/CB 板不兼容r949=3: CB 板不兼容r949=5: 配置数据错误r949=6: 初始化超时r949=7: TB/CB 板重复r949=10: 通道出错1、检查T300/CB 板以确保它正确插入相应槽中2、检查CB 初始化参数:a、P918.02 CB Bus Addressb、P711.02 ~ P721.02 CB 参数1 ~ 11F087 SIMOLINK initialization fault在初始化SLB 板时出现故障。

处理:1、更换CU 板或装置(增强书本型)2、更换SLBF090 Mld Param. 当企图从静止状态测量或旋转测量(电机辨识)改变参数时出现错误。

处理:关机再开机,如果仍然出现,则换CU 板或装置。

F091 Mld Time旋转测量比测量状态下编程设定的时间长。

可能原因为:1、负载转矩太大2、负载转矩不均匀3、斜坡发生器被封锁。

消除可能的原因,再重新开始测量(变频器再次通电)。

如仍出现,则更换CU 板或装置(增强书本型)。

F095 Mld n (set)由于设定了以下参数:允许的相序、最大频率、最小速度、电压与电流模型之间的切换频率、弱磁频率起点、频率抑制带宽。

不可能确定旋转测量的允许频率范围。

处理:必须给定10%的频率范围,它位于切换频率的1.1 倍之上,弱磁开始频率的0.9 倍之下。

可能的解决措施有:1、允许两个相序2、提高最大频率3、降低最小速度4、降低电压与电流模型间的切换频率5、缩小或取消频率抑制带宽F096 Mld abort 旋转测量由于不允许的外部干预而被禁止。

在r949 中的故障值定义了干预类型:4 设定值封锁5 切换设定值通道8 变频器状态出现不期望的改变12 电机数据组切换(功能选择“完全的电机辨识”)13 切换到从传动14 电机数据组切换到带v/f_特性的数据组15 闭环控制器禁止16 斜坡发生器被封锁17 选择了“测速机测试”用于闭环频率控制18 斜坡发生器被停止消除错误原因22 逆变器闭锁: 检查逆变器释放(P561)F097 Mld measured value 在闭环控制优化时,额定加速时间的测量值分布非常广。

西门子S120系列变频器常见故障分析及其解决措施

西门子S120系列变频器常见故障分析及其解决措施

西门子S120系列变频器常见故障分析及其解决措施摘要:近几年,西门子变频器这个品牌在我国的发展非常的迅速,其中的产品被我国应用到各个领域中去。

其中,S120系列的变频器作为这个公司中最为主打的一个变频器品类。

它的作用基本就是能够控制并对三相交流异步电机的速度进行有效的调节。

针对于此,下文将详细阐述这个系列的工作原理还有出现问题进行分析和研究。

关键词:经济发展分析与研究解决措施三相交流异步电机主打品牌近几年,变频调节技术的发展越来越成熟,世界各个国家都在应用电气传动,全世界都在受电气传动控制的影响进行变化。

其作为计算机智能控制技术和电力电子技术二者融合在一起共同的结果。

现阶段,我国的各大工业领域都在应用变频器来进行一系列的调速工作。

我国应用最为多的一个产品就是西门子公司研发的S120系列的变频器。

这个系列的变频器作为西门子公司中最为主打的变频器品牌,其能够应用在控制三相交流异步电机的速率大小。

还能够进行有效的调节工作。

这个变频器的优势有很多,其中最为关键的就是其有着非常稳定的系统还有非常好的动态特性以及高性能的矢量控制技术等等。

正是这些优势才使得这个系列的变频器能够被世界各个国家所应用。

但是,经过对我国对这个系列的变频器进行使用分析可知,有很多因为使用出现错误或者是设置不妥当进行发生的一系列问题发生。

根本不能实现我们当时的预期效果。

所以,我们必须要对这些问题进行研究,才能够减少类似问题的出现。

下面将详细阐述这个变频器的结构以及原理还有其硬件的配置进行分析。

本人还提出了一些有效的意见,仅供参考。

一、西门子1.1西门子S120系列的变频器的结构基本上都是交电压源到直电压源再到交电压源型spwm的变频器。

组成部分有整流电路还有直流的中间电路还有逆变电路等等电路共同构成。

1.2西门子S120系列的变频器的硬件配置有电源模块还有控制单元以及制动单元还有接口通讯板等等部分构成。

二、西门子 S120 系列变频器的工作原理一般情况之下,我们都将电压还有频率不会变化的那种交流电改变成电压还有频率能够进行变化的那种交流电,类似于这样的装置我们称之为变频器。

西门子变频器故障排除指南

西门子变频器故障排除指南

西门子变频器故障排除指南
故障一:电源问题
现象:
变频器无法启动,显示屏无反应。

解决方案:
1. 检查电源线是否插入变频器并连接稳定。

2. 使用万用表测试电源插座的电压是否稳定。

3. 检查变频器的保险丝是否熔断,如有需要更换。

故障二:过载
现象:
变频器在运行中突然停止。

解决方案:
1. 检查所连接的设备是否过载,如有需要减少负荷。

2. 检查变频器设置的过载保护参数是否合理。

故障三:温度过高
现象:
变频器运行一段时间后发热严重。

解决方案:
1. 检查变频器周围是否存在堵塞物或阻挡物,保证通风良好。

2. 调整变频器的运行参数,将负荷适当降低。

故障四:通讯异常
现象:
变频器与其他设备通信失败。

解决方案:
1. 检查通讯线路是否连接稳定。

2. 重新设置变频器的通讯参数,确保与其他设备设置一致。

以上是一些常见的西门子变频器故障及解决方案,希望能对您有所帮助。

如有其他问题,请随时联系我们的技术支持团队。

*注意:本文档提供的解决方案仅供参考,请在操作过程中遵循相应的安全规范,并根据具体情况进行调整。

*。

西门子6SE48系列变频器的常见故障及处理

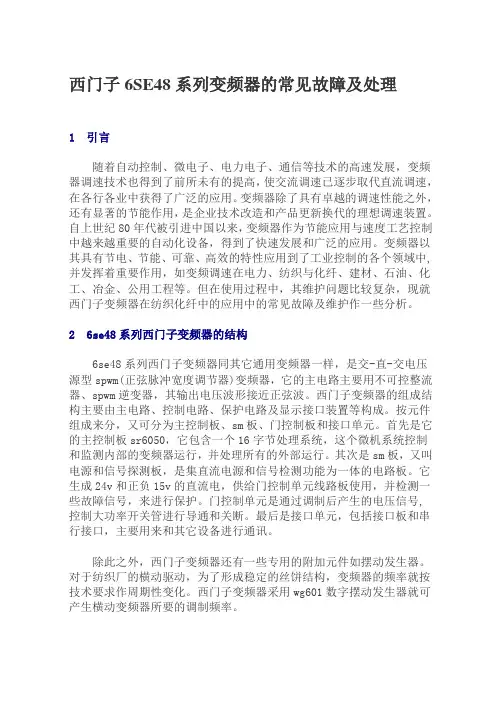

西门子6SE48系列变频器的常见故障及处理

西门子6SE48系列变频器的常见故障及处理1 引言随着自动控制、微电子、电力电子、通信等技术的高速发展,变频器调速技术也得到了前所未有的提高,使交流调速已逐步取代直流调速,在各行各业中获得了广泛的应用。

变频器除了具有卓越的调速性能之外,还有显著的节能作用,是企业技术改造和产品更新换代的理想调速装置。

自上世纪80年代被引进中国以来,变频器作为节能应用与速度工艺控制中越来越重要的自动化设备,得到了快速发展和广泛的应用。

变频器以其具有节电、节能、可靠、高效的特性应用到了工业控制的各个领域中,并发挥着重要作用,如变频调速在电力、纺织与化纤、建材、石油、化工、冶金、公用工程等。

但在使用过程中,其维护问题比较复杂,现就西门子变频器在纺织化纤中的应用中的常见故障及维护作一些分析。

2 6se48系列西门子变频器的结构6se48系列西门子变频器同其它通用变频器一样,是交-直-交电压源型spwm(正弦脉冲宽度调节器)变频器,它的主电路主要用不可控整流器、spwm逆变器,其输出电压波形接近正弦波。

西门子变频器的组成结构主要由主电路、控制电路、保护电路及显示接口装置等构成。

按元件组成来分,又可分为主控制板、sm板、门控制板和接口单元。

首先是它的主控制板sr6050,它包含一个16字节处理系统,这个微机系统控制和监测内部的变频器运行,并处理所有的外部运行。

其次是sm板,又叫电源和信号探测板,是集直流电源和信号检测功能为一体的电路板。

它生成24v和正负15v的直流电,供给门控制单元线路板使用,并检测一些故障信号,来进行保护。

门控制单元是通过调制后产生的电压信号,控制大功率开关管进行导通和关断。

最后是接口单元,包括接口板和串行接口,主要用来和其它设备进行通讯。

除此之外,西门子变频器还有一些专用的附加元件如摆动发生器。

对于纺织厂的横动驱动,为了形成稳定的丝饼结构,变频器的频率就按技术要求作周期性变化。

西门子变频器采用wg601数字摆动发生器就可产生横动变频器所要的调制频率。

西门子变频器故障原因及解决措施分析

西门子变频器故障原因及解决措施分析

西门子变频器故障原因及解决措施分析西门子变频器有多种类型,例如:西门子变频器MM4系列,西门子变频器SINAMICS系列。

这些西门子变频器是由主回路、电源回路、IPM驱动及保护回路、冷却风扇等几部分组成。

其结构多为单元化或模块化形式。

由于使用方法不正确或设置环境不合理,将容易造成变频器误动作及发生故障,或者无法满足预期的运行效果。

为防患于未然,事先对故障原因进行认真分析尤为重要。

本文下面对西门子变频器的故障原因和解决措施做一个分析,为用户在调试过程中提供参考。

西门子变频器故障原因及解决措施分析1.主回路常见故障分析主回路主要由三相或单相整流桥、平滑电容器、滤波电容器、IPM 逆变桥、限流电阻、接触器等元件组成。

其中许多常见故障是由电解电容引起。

电解电容的寿命主要由加在其两端的直流电压和内部温度所决定,在回路设计时已经选定了电容器的型号,所以内部的温度对电解电容器的寿命起决定作用。

电解电容器会直接影响到变频器的使用寿命,一般温度每上升10℃,寿命减半。

因此一方面在安装时要考虑适当的环境温度,另一方面可以采取措施减少脉动电流。

采用改善功率因数的交流或直流电抗器可以减少脉动电流,从而延长电解电容器的寿命。

在电容器维护时,通常以比较容易测量的静电容量来判断电解电容器的劣化情况,当静电容量低于额定值的80%,绝缘阻抗在5MΩ以下时,应考虑更换电解电容器。

2.主回路典型故障分析故障现象:变频器在加速、减速或正常运行时出现过电流跳闸。

首先应区分是由于负载原因,还是变频器的原因引起的。

如果是变频器的故障,可通过历史记录查询在跳闸时的电流,超过了变频器的额定电流或电子热继电器的设定值,而三相电压和电流是平衡的,则应考虑是否有过载或突变,如电机堵转等。

在负载惯性较大时,可适当延长加速时间,此过程对变频器本身并无损坏。

若跳闸时的电流,在变频器的额定电流或在电子热继电器的设定范围内,可判断是IPM 模块或相关部分发生故障。

最全西门子变频器常见故障维修分析和处理方法

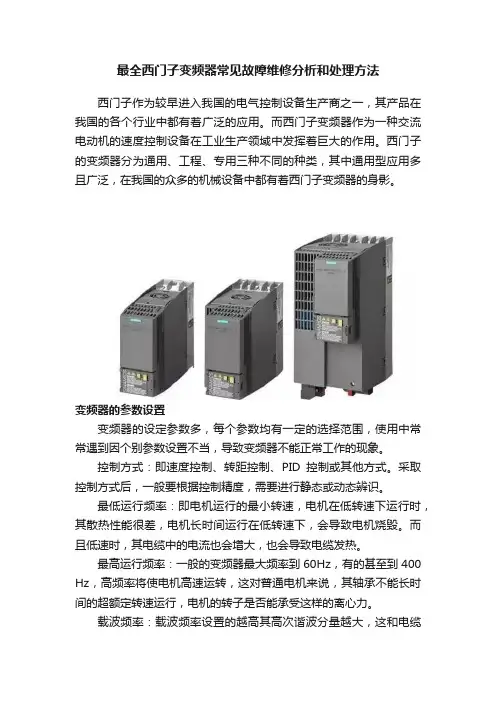

最全西门子变频器常见故障维修分析和处理方法

最全西门子变频器常见故障维修分析和处理方法西门子作为较早进入我国的电气控制设备生产商之一,其产品在我国的各个行业中都有着广泛的应用。

而西门子变频器作为一种交流电动机的速度控制设备在工业生产领域中发挥着巨大的作用。

西门子的变频器分为通用、工程、专用三种不同的种类,其中通用型应用多且广泛,在我国的众多的机械设备中都有着西门子变频器的身影。

变频器的参数设置变频器的设定参数多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象。

控制方式:即速度控制、转距控制、PID控制或其他方式。

采取控制方式后,一般要根据控制精度,需要进行静态或动态辨识。

最低运行频率:即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。

而且低速时,其电缆中的电流也会增大,也会导致电缆发热。

最高运行频率:一般的变频器最大频率到60Hz,有的甚至到400 Hz,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。

载波频率:载波频率设置的越高其高次谐波分量越大,这和电缆的长度,电机发热,电缆发热变频器发热等因素是密切相关的。

电机参数:变频器在参数中设定电机的功率、电流、电压、转速、最大频率,这些参数可以从电机铭牌中直接得到。

跳频:在某个频率点上,有可能会发生共振现象,特别在整个装置比较高时;在控制压缩机时,要避免压缩机的喘振点。

西门子变频器选择注意事项西门子公司不同类型的变频器,用户可以根据自己的实际工艺要求和运用场合选择不同类型的变频器。

在选择变频器时应注意以下几点注意事项:1、根据负载特性选择变频器,如负载为恒转矩负载需选择西门子mmv/mdv、mm420/mm440变频器,如负载为风机、泵类负载应选择西门子430变频器。

2、选择变频器时应以实际电动机电流值作为变频器选择的依据,电动机的额定功率只能作为参考。

西门子变频器故障实例分析及处理方法

西门子变频器故障实例分析及处理方法

西门子变频器故障实例分析及处理方法西门子变频器故障实例分析及处理方法分享(1) AEG Multiverter122/150-400变频器在启动时直流回路过压跳闸这台变频器并非每次启动都会过压跳闸。

检查时发现变频器在上电但没有合闸信号时,直流回路电压即达360V,该型变频器直流回路的正极串接1台接触器,在有合闸信号时经过预充电过程后吸合,故怀疑预充电回路IGBT性能不良,断开预充电回路IGBT,情况依旧。

用万用表检查变频器输出端时其对地阻值很小,查至现场发现电机接线盒被水淋湿,干燥处理后,变频器工作正常。

由于电机接线盒被水淋湿,直流回路负极的对地漏电流经接线盒及变频器逆变器中的续流二极管给直流回路的电容充电,这种情况合闸通常理解应该为过流跳闸而实际为过压跳闸。

本人认为,启动时变频器输出电压和频率是逐渐上升的,电机被水淋湿后,会造成输出电流的变化率很高,从而引起直流回路过压。

(2) 控制辊道电机的AEG Maxiverter-170/380变频器出现速度反馈值大于速度设定值经观察发现:a) 在轧钢过程中不存在这种情况,当钢离开辊道后,才出现这种情况;b) 当速度反馈值大于速度设定值时,直流回路电压为额定电压的125%,超过115%的极限设定值;c) 变频器的进线电压已超过上限;在轧钢过程中,西门子变频器控制的辊道电机将升速,当钢离开辊道后辊道电机速度降至原来的速度,因这台变频器未装设制动装置,减速时是通过电压调节器限制制动电流以保持直流回路电压不超过115%的极限设定值(缺省值),因进线电压过高,直流回路电压超过了设定的极限值,在减速时电压调节器起作用,造成制动电流很小,电机转速降不下来,而在轧钢时,电网的负载加重,直流回路电压低于115%的极限设定值,制动功能恢复正常。

在当时无法降低电网电压的情况下,将直流回路电压极限设定值增至127%后,变频器工作正常。

在停产检修时,我们根据电网的情况改变了变压器的档位,使变频器的进线电压在允许的范围内,此后变频器工作正常。

维修精华篇:西门子变频器的常见故障分析及处理方法(过电压及欠电压)

维修精华篇:西门子变频器的常见故障分析及处理方法(过电压及欠电压)

维修精华篇:西门子变频器的常见故障分析及处理方法(过电压及欠电压)天拓四方是西门子授权官方维修中心,在西门子变频器维修方面有丰富的维修经验,今天天拓四方就为大家介绍一下西门子维修变频器的常见故障,及其处理办法。

一、变频器过电压、欠电压故障保护(F0002、F0003)大家使用变频器最常见的可能就是过电压问题了,过电压问题最常见的原因是电机处在发电状态,产生的能量无法及时的消耗造成的。

欠电压问题最常见的就是电源缺相了。

当然,西家变频器都有相应的保护功能,其缺省反应为OFF2停车。

二、变频器过压、欠压保护的必要性电压检测电路,是变频器故障检测电路中的一个重要组成部分;在变频器主回路中,由于整流桥、IGBT滤波电容等器件本身的耐压所限,不能超过器件本身的工作范围,如果超出,可能导致整机性能下降、器件老化加快、甚至出现炸机情况,所以电压检测环节必不可少。

三、电压检测原理1、针对变频器的过压、欠压保护回路,一般设计在主回路的直流侧,按照六脉动整流,直流母线电压为交流进线电压的1.35倍,通过检测直流母线电压能反映交流供电情况。

2、主回路中,经串联电阻分压,采样给CU进行处理,进而计算直流母线电压情况,做出相应的反应。

3、通过电压检测模块(VSM10),可以实现对交流电参量的监测。

四、引发变频器过电压故障的几个因素(情况较多,要认真看喔!!)1、设计选型不当引发的过电压问题:①位能性负载下放,没有配置制动单元、制动电阻,或者没有配置能量回馈单元,导致直流母线电压升高,直至故障保护。

②机械负载本身就是一个“偏心”机构,设备运行中,导致电机出现被反拖情况,导致变频器过电压。

③变频器输出侧电缆超出变频器允许长度,由于电缆分布电容的影响,电压反射造成变频器过电压。

④变频器输出侧选配了不合适的滤波器件,导致变频器过电压。

⑤变频器输出侧装有开关器件,变频器运行过程中,开关有动作情况。

2、调试不当引发的过电压问题:①电机减速时间设定过短,导致过电压;由于某些负载机械惯性大,如果减速时间过短,变频器输出的频率下降很快,造成电机转子的实际转速大于电机旋转磁场的转速,电机工作于发电状态,通过变频器主回路的IGBT反并联二极管回馈到直流母线,导致直流母线电压升高,如果没有配备制动单元,或者无法回馈电网,将导致直流母线电压升高,最终发生过电压故障。

西门子变频器故障及处理方法

西门子变频器故障及处理方法

西门子变频器故障及处理方法故障引起故障可能的原因故障诊断和应采取的措施反应措施F0001 过电流1. 电动机的功率与变频器的功率不对应2. 电动机的导线短路3. 有接地故障检查以下各项1. 电动机的功率P0307 必须与变频器的功率P0206相对应2. 电缆的长度不得超过允许的最大值3. 电动机的电缆和电动机内部不得有短路或接地故障4. 输入变频器的电动机参数必须与实际使用的电动机参数相对应5. 输入变频器的定子电阻值P0350 必须正确无误6. 电动机的冷却风道必须通畅电动机不得过载处理方法1. 增加斜坡时间来减少提升的数值Off2F0002 过电压1. 直流回路的电压r0026 超过了跳闸电平P21722. 由于供电电源电压过高或者电动机处于再生制动方式下引起过电压3. 斜坡下降过快或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项1. 电源电压P0210 必须在变频器铭牌规定的范围以内2. 直流回路电压控制器必须有效P1240 而且正确地进行了参数化3. 斜坡下降时间P1121 必须与负载的惯量相匹配Off2F0003 欠电压1. 供电电源故障2. 冲击负载超过了规定的限定值检查以下各项1. 电源电压P0210 必须在变频器铭牌规定的范围以内2. 检查电源是否短时掉电或有瞬时的电压降低Off2F0004 变频器过温1. 冷却风机故障2. 环境温度过高检查以下各项1. 变频器运行时冷却风机必须正常运转2. 调制脉冲的频率必须设定为缺省值3. 冷却风道的入口和出口不得堵塞环境温度可能高于变频器的允许值Off2F0005 变频器I2 t 过温1.变频器过载2. 工作/停止间隙周期时间不符合要求3. 电动机功率P0307 超过变频器的负载能力P0206检查以下各项1. 负载的工作/停止间隙周期时间不得超过指定的允许值2. 电动机的功率P0307 必须与变频器的功率P0206相匹配Off2故障的排除MICROMASTER 420 使用大全6-4故障引起故障可能的原因故障诊断和应采取的措施反应措施F0011 电动机I2 t 过温1. 电动机过载2. 电动机数据错误3. 长期在低速状态下运行检查以下各项1 检查电动机的数据应正确无误2 检查电动机的负载情况3 提升设置值P1310 P1311 P1312 过高4 电动机的热传导时间常数必须正确5 检查电动机的I2 t 过温报警值Off1F0041 电动机定子电阻自动检测故障1.电动机定子电阻自动检测故障1 检查电动机是否与变频器正确连接2.检查输入变频器的电动机数据是否正确Off2F0051 参数EEPROM故障1.存储不挥发的参数时出现读/写错误1 进行工厂复位并重新参数化2.更换变频器Off2F0052 功率组件故障1.读取功率组件的参数时出错或数据非法更换变频器Off2F0060 Asic 超时1.内部通讯故障1 确认存在的故障2.如果故障重复出现请更换变频器Off2F0070 CB 设定值故障1.在通讯报文结束时不能从CB 通讯板接收设定值1 检查CB 板的接线2 检查通讯主站Off2F0071 报文结束时USS RS232-链路无数据1. 在通讯报文结束时不能从USS BOP链路得到响应1 检查通讯板CB 的接线2 检查USS 主站F0072 报文结束时USS RS485链路无数据1. 在通讯报文结束时不能从USS COM链路得到响应1 检查通讯板CB 的接线2 检查USS 主站Off2F0080 ADC 输入信号丢失1. 断线2. 信号超出限定值检查模拟输入的接线Off2F0085 外部故障1.由端子输入信号触发的外部故障封锁触发故障的端子输入信号Off2 F0101 功率组件溢出1. 软件出错或处理器故障1. 运行自测试程序2. 更换变频器Off2F0221 PID 反馈信号低于最小值1. PID 反馈信号低于P2268 设置的最小值1. 改变P2268 的设置值2. 调整反馈增益系数Off2F0222 PID 反馈信号高于最大值1. PID 反馈信号超过P2267 设置的最大值1. 改变P2267 的设置值2. 调整反馈增益系数Off2F0450 BIST 测试故障1 有些功率部件的测试有故障2 有些控制板的测试有故障4 有些功能测试有故障8 有些I/O 模块的测试有故障仅指MM 42016 上电检测时内部RAM 有故障1. 变频器可以运行但有的功能不能正确工作2. 更换变频器Off2。

西门子S120系列变频器常见故障分析及其解决措施

西门子S120系列变频器常见故障分析及其解决措施

西门子S120系列变频器常见故障分析及其解决措施变频器的应用对电气传动控制领域产生的影响比较大,这是计算机智能控制技术和电力电子技术结合的应用技术,在对西门子S120系列变频器的应用过程中,其应用故障的解决就显得比较关键。

本文先就西门子S120系列变频器组成和原理简要阐述,然后就变频器的故障和解决措施详细探究。

标签:西门子变频器;故障问题;结构组成0 引言西门子S120系列变频器是西门子公司主流变频器品牌,其应用中有着诸多的优势,系统稳定以及高性能矢量控制技术和良好动态特性等等,这些应用的优势就使得变频器的应用比较广泛,在变频市场当中有着鲜明的发展优势。

通过从理论层面对西门子S120系列变频器的理论研究,就能为解决实际的故障问题提供相应参考依据。

1 西门子S120系列变频器组成和原理(1)西门子S120系列变频器组成。

西门子S120系列变频器主要是正弦脉冲宽度调节器,是通过整流电路以及直流中间电路和逆变电路等组成的,其在硬件的配置组成内容就比较多,有电机模块以及制动单元,数据/程序储存器和编码器等等部分。

数据/程序储存器从精细分级的CPU当中挑选合适的CPU加以应用,是取决于集成作业存储区的巨细。

还有信号模块的内容,这是操控器进程操作的重要接口,不一样的数字量以及模拟量能结合每项使命请求提出输入以及输出要求。

信号模块的装置比较简洁,高拼装密度以及简略参数设置等[1]。

另外,在外部编码器的部分,为能对驱动器以及闭环控制器优化以及调试,针对CPU变量提供了广泛跟踪功能,这样能够对系统进行实时诊断以及定时故障检测等。

(2)西门子S120系列变频器运作原理。

西门子S120系列变频器的运行作业过程中,主要是将三相以及单相的交流电转变成直流电,再将转变成的直流电转变成三相或是单相的交流电,在变频器的应用下能对输出的电压以及频率进行改变,这样就能改变电机运行曲线转速,从而使得电机的运行曲线保持平行下移。

在对变频器的应用下就能通过相对比较小的启动电流获得大的启动转矩[2]。

西门子变频器常见问题及处理办法

西门子变频器常见问题及处理办法

西门子变频器常见问题及处理办法:面板显示o008故障:装置被封锁原因: 1、急停按钮被按下2、装置启动的必要条件没有满足,如抱闸电源F002故障:主回路电压合闸后3s内没有达到额定电压的80%原因: 1、主回路没送电2、主接触器没有吸合3、变频器X9端子排松动F006故障:中间回路过电压原因: 1、进线电压过高或电源质量差2、下降斜坡P464时间太短3、拉矫机上下辊速度相差较大,可调整下辊的速度系数F008故障:主回路电压降到额定电压的76%以下原因: 1、进线电压低2、进线变压器出现较大波动3、变频器X9端子排没插紧F011故障:装置过电流原因: 1、电机或变频器出线短路或接地2、脉冲分路器或编码器损坏或没送电F015故障:电机堵转原因: 1、启动负载太大,超过电机功率2、升降速过快,或负载突然变大3、脉冲分路器或编码器损坏或没送电4、机械卡堵5、抱闸没有打开处理: 1、提高转矩和电流限幅值P492、P498、P128、P3842、降低负载,或检查机械3、检查脉冲分路器和编码器是否损坏4、增大低频转矩(对于无编码器矢量控制增大P278、P279)5、检查抱闸控制回路或PLC程序F021故障:超过电机I2t极限原因: 1、增大P383或取消监控2、机械原因造成过载F035/ F036故障:外部故障1/2原因: P575和P586对应端子连接的设备出现故障F051故障:编码器故障原因: 1、在P100=4时P130没有选择使用编码器2、编码器脉冲数P151设置错误3、编码器电源错误4、编码器A/B颠倒F056故障: simolink通讯故障原因: 1、环内的simolink没有全部启动2、环内的simolink板出现故障3、光缆断线F061故障:参数输入错误原因:在矢量控制方式下有参数P108或P340错误F082故障:在故障时间内没有收到正确数据原因: 1、通讯板没有连接好或损坏2、Profibus网线或网头断线3、PLC出现故障或掉电A002故障: simolink通讯故障原因: 1、环内的simolink没有全部启动2、环内的simolink板出现故障3、光缆断线A015/ A016故障:外部报警1/2激活原因: P588和P589对应端子连接的电源开关没有接通A033故障:超速报警原因:达到最大速度P452或P453处理: 1、降低速度给定2、根据实际工艺要求提高速度限幅值A034故障:给定值与实际值偏差较大原因: 1、编码器或分路器信号错误或被干扰2、对大惯量系统的动态性能要求过高,或负载过大处理: 1、检查编码器和分路器信号2、增大P792和P7944、增大斜坡时间A083故障:不能接收到有效数据原因: PLC发出的控制字bit10没有为1。

西门子变频器MM440系列故障的原因及处理方法

西门子变频器MM440系列故障的原因及处理方法

故障代码故障现象/类型故障原因解决对策F0001 过电流电动机功率(P0307)与变频器的功率(r0206)不匹配电动机的导线短路有接地故障检查以下各项情况:电动机功率(P0307)与变频器的功率(r0206)相匹配电缆的长度不得超过允许的最大值电动机的电缆和电动机内部不得有短路或接地故障输入变频器的电动机参数必须与实际使用的电动机参数相符合输入变频器的定子电阻值(P0350)必须正确无误电动机的冷却风道必须通畅,电动机不得过载增加斜坡上升时间(P1120)减少“起动提升”的强度(P1312)F0002 过电压直流回路的电压(r0026)超过了跳闸电平(2172)检查以下各项情况:电源电压(P0210)必须在变频器铭牌规定的范围以内直流回路电压控制器必须投入工作(P1240),而且正确地进行了参数化斜坡下降时间(P1121)必须与负载的转动惯量相匹配实际要求的制动功率必须在规定的限定值以内F0003 欠电压供电电源故障冲击负载超过了规定的限定值检查以下各项:供电电源电压(P0210)必须在变频器铭牌规定的范围以内检查供电电源是否短时掉电,或有短时的电压降低艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城/。

西门子S120系列变频器常见故障分析及其解决措施

西门子S120系列变频器常见故障分析及其解决措施

232西门子S120系列变频器常见故障分析及其解决措施施永青(河钢股份有限公司承德分公司 河北省钒钛工程技术研究中心,河北 承德 067000)摘 要:西门子公司主流变频器品牌是西门子S120系列变频器,此系列变频器的应用范围广,在变频市场中有着明显的发展优势是与它的诸多优势有关的。

它有着系统稳定、高性能矢量控制技术及良好动态特性等。

为处理实际的故障问题有对应参考依据,需要在理论层面对西门子S120系列变频器进行理论研究。

本文先就西门子S120系列变频器组成和原理简要阐述,然后就变频器的故障和解决措施详细探究,希望可以为相关工作人员提高一定参考。

关键词:西门子变频器;故障问题;结构组成;措施中图分类号:TM921.51 文献标识码:A 文章编号:11-5004(2020)06-0232-2收稿日期:2020-03作者简介:施永青,男,生于1978年,汉族,河北邢台人,本科,高级工程师,研究方向:冶金行业电气自动化。

西门子S120系列变频器的故障发生后,要对故障发生的原因进行分析,找到故障原因后有针对性的解决。

西门子S120系列变频器的技术含量高,在对这一技术的应用过程中,需要电气技术人员提高相关维护技能,才能很好地避免出现相应的故障,最大限度释放变频器的技术效能。

所以通过此次对西门子S120系列变频器的应用故障研究分析,能有助于解决实际中的故障。

1 西门子S120系列变频器构成和原理西门子S120构成主义包含以下几个方面:①西门子S120系列变频器构成。

正弦脉冲宽度调节器是西门子S120系列变频器的主要部分,其构成部分包含整流电路、直流中间电路和逆变电路等。

它在硬件配置构成内容方面囊括电机模块以及制动单元,数据/程序储存器和编码器等部分。

集成作业存储区的巨细决定了数据/程序储存器从精细分级的CPU 当中选择相宜的CPU 加以运用。

信号模块具有装置比较简单,高拼装密度和简洁参数设置等优点。

信号模块的内容作为操控器进程操作的重要接口,不同的数字量和模拟量能融合每次使命请求提出输入及输出的需求。

西门子MM440变频器故障原因及解决方法

西门子MM440变频器故障原因及解决方法

对于刚刚接触变频器行业的维修人员来说,变频器维修一直是一项理论知识、实践经验与操作水平的结合的工作,其技术水平决定着变频器的维修质量。

而想要提升自己的技术,就需要对西门子变频器的故障原因有所了解,并得出相应的解决方法。

一、整流模块损坏通常是由于电网电压或内部短路引起。

在排除内部短路情况下,更换整流桥。

在现场处理故障时,应重点检查用户电网情况,如电网电压,有无电焊机等对电网有污染的设备等。

二、逆变模块损坏通常是由于电机或电缆损坏及驱动电路故障引起。

在修复驱动电路之后,测驱动波形良好状态下,更换模块。

在现场服务中更换驱动板之后,须注意检查马达及连接电缆。

在确定无任何故障下,才能运行变频器。

三、上电无显示通常是由于开关电源损坏或软充电电路损坏使直流电路无直流电引起,如启动电阻损坏,操作面板损坏同样会产生这种状况。

四、显示过电压或欠电压通常由于输入缺相,电路老化及电路板受潮引起。

解决方法是找出其电压检测电路及检测点,更换损坏的器件。

五、显示过电流或接地短路通常是由于电流检测电路损坏。

如霍尔元件、运放电路等。

六、电源与驱动板启动显示过电流通常是由于驱动电路或逆变模块损坏引起。

七、空载输出电压正常,带载后显示过载或过电流通常是由于参数设置不当或驱动电路老化,模块损坏引起。

以上就是关于变频器维修的一些基础介绍,大家应该会有一个粗浅的了解,有兴趣的可以自己深入探索,或者寻找相关的公司进行咨询。

杭州联凯机电工程有限公司成立于2011年,是一家专业从事工业自动化设备销售、维护及电气系统维修改造的高科技公司。

主要经营西门子(SIEMENS)ABB、施耐德(Schneider)等品牌的变频器、直流调速器、软启动器、PLC、触摸屏、数控系统、单片机、电路板等各种进口工业仪器设备,服务中心配备了百万备品备件以及完备的诊断检测仪器和软件诊断技术,拥有一支技术精湛、经验丰富的技术团队。

探讨西门子变频器常见故障及解决措施

探讨西门子变频器常见故障及解决措施

探讨西门子变频器常见故障及解决措施摘要:自21世纪以来,中国社会进入了高速发展的时期,钢铁产能逐年增加,冶金自动化水平也突飞猛进。

其中,变频器以其高效、节能等特点对于大多数的冶金设备来说是十分必要的存在。

其在电机控制中发挥着巨大作用,在工业领域得以广泛使用。

笔者结合多年工作经验,深入分析西门子变频器常见故障,并针对性的提出应对策略和措施,希望可以为相关专业人员提供借鉴与参考。

关键词:西门子;变频器;常见故障;解决措施一、西门子 S120 系列变频器运行理论变频器把单相和三相交流电转换成直流电,又将直流电转换成单相或三相交流电。

在这个过程中,变频器可以根据需求来改变输出电压以及频率,控制电机运行曲线和转速,以此来保证电机运行可以平行下移。

在此过程中需要合理使用变频器,结合实际情况来获得启动转矩,使其电流能够最大程度的放大。

要注意同步转速,结合实际情况来调整异步电机的转动状况。

要根据具体情况来做出更有效的计。

注意改变电源频率,结合速度调整目标来做有效控制。

工作中还要注意故障分析,从实际情况着手来解决现有变频器存在的问题,使变频器的应用更具有意义。

二、西门子440变频器常见故障及处理方法2.1过电流故障以及处理方法过电流故障是变频器在调试、使用中最常出现的故障,其主要原因是变频器内部的硬件松动或损坏和参数设定不正确两个方面。

过流故障一般在启动加速的过程中比较常见,这时,首先要检查机械部分,看有无异常。

其次要根据负载性质,正确地选择控制方式,根据负载的机械惯量,正确的设置加速时间,做好电机的识别和优化。

现场观察变频器偶尔报过电压,查询故障手册解决办法中电机定子电阻值P0350必须准确无误,经对照与以往设定值相差较大,造成运行电流增大,也就是说在调试参数时没有对电机进行识别和优化,导致该参数不准确,所以在以后的参数调试中,最后都会进行电机识别和优化,相信此类问题就不会再出现[1]。

2.2过电压故障以及处理方法过电压故障在变频器上电且不启动、不运行的情况下,非常容易出现故障显示,并且不能复位。

西门子G120变频器调试总结

西门子G120变频器调试总结

西门子G120变频器调试总结
第一个问题是变频器在运行过程中产生的噪音。

噪音问题可能由于振动引起,通常是由于螺栓未紧固或不平衡所引起的。

解决方案是检查螺栓是否紧固,如果没有紧固,请进行调整。

另外,还可以检查变频器是否放置在平整的表面上,以避免不平衡振动。

第二个问题是变频器的温度过高。

温度过高可能是由于风扇故障或通风不良所引起的。

解决方案是检查风扇是否正常运转,如果不正常,则需要更换新的风扇。

此外,还应确保变频器周围没有堵塞物,以保证通风良好。

第三个问题是变频器无法正常启动。

这可能是由于电源故障或电缆连接不良所引起的。

解决方案是检查输入电源是否稳定,并确保电缆连接牢固。

此外,还可以尝试重新启动变频器或重置其设置。

第四个问题是变频器的电机转速不稳定。

这可能是由于参数设置错误或电机本身问题所引起的。

解决方案是仔细检查参数设置是否正确,并根据电机的规格进行相应的配置。

如果问题仍然存在,可能需要检查电机是否损坏或存在故障,并进行相应的维修或更换。

第五个问题是变频器的电流过高。

电流过高可能是由于负载过重或短路引起的。

解决方案是检查负载是否超过变频器的额定容量,并根据需要调整负载。

另外,还应检查电路是否存在短路,并修复短路故障。

总的来说,西门子G120变频器是一款功能强大的设备,但在使用过程中可能会遇到一些问题。

通过对这些常见问题进行总结和解决方案,可以帮助调试人员更高效地解决问题,并确保变频器的正常运行。

简要分析西门子变频器的常见故障张忠田江锋张园园王斌生孙宏强

简要分析西门子变频器的常见故障张忠田江锋张园园王斌生孙宏强

简要分析西门子变频器的常见故障张忠田江锋张园园王斌生孙宏强发布时间:2021-11-04T05:20:43.827Z 来源:《基层建设》2021年第21期作者:张忠田江锋张园园王斌生孙宏强[导读] 变频器的使用对电气控制方面产生了巨大的影响。

变频器是智能计算机控制技术与电力电子技术相结合技术产物山西太钢不锈钢股份有限公司临汾分公司山西省临汾市 041000摘要:变频器的使用对电气控制方面产生了巨大的影响。

变频器是智能计算机控制技术与电力电子技术相结合技术产物。

在西门子变频器的使用过程中,发现其应用中出现的故障并加以解决就显得至关重要。

本文首先简要介绍了西门子变频器的组成和工作原理,然后详细分析了变频器故障产生的原因及解决方法。

关键词:西门子变频器;故障;分析引言西门子变频器发生故障后,必须在找到故障原因后分析并找到解决办法。

西门子变频器的技术含量比较高高,在使用该技术的过程中,电气工程师必须提高相应的技术处理技能,以避免出现使用中的故障问题并最大限度地提高变频器的技术性能。

因此,对西门子S120 变频器应用中出现的故障进行检查和分析,有助于更好的解决实际应用中出现的故障1 西门子变频器构成和原理西门子变频器的主要构成部件包括以下几个方面:①西门子变频器的构成。

正弦脉宽控制器是西门子变频器的主要组成部分。

其部件包括整流电路、直流和逆变系统。

就设备配置而言,包括发动机模块、制动装置、程序数据等。

该信号模块相对来说构成比较简单、组装密度高、参数设置简单等优点。

信号模块的内容是机械手工作的重要接口。

不同的数据值和模拟值可以集成每个任务,并提供输入和输出要求。

为了响应完善和调整控制器和闭环控制器的过程,在外部实时数据和错误检测系统中提供了广泛跟踪可变处理器的功能,这种方法可以实时的监测系统以便出现故障可以及时维修。

②西门子变频器运行理论。

在其工作模式中,核心技术是将单相和多相交流电转换为直流电,然后将转换后的直流电再转换为单相或多相交流电流。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

西门子变频器常见故障现象分析及处理方法
一般来说,当你拿到一台有故障的变频器,再上电之前首先要用万用表检查一下整流桥和I G B T模块有没有烧,线路板上有没有明显烧损的痕迹。

具体方法是:用万用表(最好是用模拟表)的电阻1K档,黑表棒接变频器的直流端(-)极,用红表棒分别测量变频器的三相输入端和三相输出端的电阻,其阻值应该在5K-10K之间,三相阻值要一样,输出端的阻值比输入端略小一些,并且没有充放电现象。

然后,反过来将红表棒接变频器的直流端(+)极,黑表棒分别测量变频器三相输入端和三相输出端的电阻,其阻值应该在5K-10K之间,三相阻值要一样,输出端的阻值比输入端略小一些,并且没有充放电现象。

否则,说明模块损坏。

这时候不能盲目上电,特别是整流桥损坏或线路板上有明显的烧损痕迹的情况下尤其禁止上电,以免造成更大的损失。

如果以上测量结果表明模块基本没问题,可以上电观察。

(1)上电后面板显示[F231]或[F002](M M3变频器),这种故障一般有两种可能。

常见的是由于电源驱动板有问题,也有少部分是因为主控板造成的,可以先换一块主控板试一试,否则问题肯定在电源驱动板部分了。

(2)上电后面板无显示(M M4变频器),面板下的指示灯[绿
灯不亮,黄灯快闪],这种现象说明整流和开关电源工作基本正常,问题出在开关电源的某一路不正常(整流二极管击穿或开路,可以用万用表测量开关电源的几路整流二极管,很容易发现问题。

换一个相应的整流二极管问题就解决了。

这种问题一般是二极管的耐压偏低,电源脉动冲击造成的。

(3)有时显示[F0022,F0001,A0501]不定(M M4),敲击机壳或动一动面板和主板时而能正常,一般属于接插件的问题,检查一下各部位接插件。

也发现有个别机器是因为线路板上的阻容元件质量问题或焊接不良所致。

(4)上电后显示[-----](M M4),一般是主控板问题。

多数情况下换一块主控板问题就解决了,一般是因为外围控制线路有强电干扰造成主控板某些元件(如帖片电容、电阻等)损坏所至,我分析与主控板散热不好也有一定的关系。

但也有个别问题出在电源板上。

例如:重庆某水泥厂回转窑驱动用的一台M M440-200k W变频器,由于负载惯量较大,启动转距大,设备启动时频率只能上升到5H z左右就再也上不去,并且报警[F0001]。

客户要求到现场服务,我当时考虑认为:作为变频器本身是没有问题的,问题是客户参数设置不当,用矢量控制方式,再正确设定电机的参数/模型就可以解决问题。

又过
了两天客户来电告诉我变频器已经坏了,故障现象是上电显示[-----]。

经现场检查分析,这种故障是因为主控板出问题造成的,因为用户在安装的过程中没有严格遵循E M C规范,强弱电没有分开布线、接地不良并且没有使用屏蔽线,致使主控板的I/O口被烧毁。

后来,我申请了维修服务,S F A E的工程师去现场维修,更换了一块主控板问题解决了。

(5)上电后显示正常,一运行即显示过流。

[F0001](M M4)[F002](M M3)即使空载也一样,一般这种现象说明I G B T模块损坏或驱动板有问题,需更换I G B T模块并仔细检查驱动部分后才能再次上电,不然可能因为驱动板的问题造成I G B T模块再次损坏!这种问题的出现,一般是因为变频器多次过载或电源电压波动较大(特别是偏低)使得变频器脉动电流过大主控板C P U来不及反映并采取保护措施所造成的。

还有一些特殊故障(不常见但有一些普遍意义,可以举一反三,希望达到抛砖引玉的效果),例如:
(6)有一台变频器(M M3-30K W),在使用的过程中经常“无故”停机。

再次开机可能又是正常的,机器拿到我这儿来以后,开始我也没有发现问题所在。

经过较长时间的观察,发现上电后主接触器吸合不正常--有时会掉电,乱跳。

查故障原因,结果发现是因为开关电源出来到
接触器线包的一路电源的滤波电容漏电造成电压偏低,这时如果供电电源电压偏高还问题不大,如果供电电压偏低就会致使接触器吸合不正常造成无故停机。

(7)还有一台变频器(M M4-22K W),上电显示正常,一给运行信号就出现[P----]或[-----],经过仔细观察,发现风扇的转速有些不正常,把风扇拔掉又会显示[F0030],在维修的过程中有时报警较乱,还出现过[F0021\F0001\A0501]等。

在我先给了运行信号然后再把风扇接上去就不出现[P----],但是,接上一个风扇时,风扇的转速是正常的,输出三相也正常,第二个风扇再接上时风扇的转速明显不正常。

于是我分析问题在电源板上。

结果是开关电源出来的一路供电滤波电容漏电造成的,换上一个同样的电容问题就解决了。

(8)在某钢铁厂有一台75k W的M M440变频器,安装好以后开始时运行正常,半个多小时后电机停转,可是变频器的运转信号并没有丢失却仍在保持,面板显示[A0922]报警信息(变频器没有负载),测量变频器三相输出端无电压输出。

将变频器手动停止,再次运行又回复正常。

正常时面板显示的输出电流是40A-60A。

过了二十多分钟同样的故障现象出现,这时面板显示的输出电流只有0.6A左右。

经分析判断是驱动板上的电流检测单元出了问题,更换驱动板后问题解决。

总结以上,大的原器件如I G B T功率模块出问题的比例倒是不多,正如我前面在西门子通用变频器的特点里所说的,因为一些低端的简单原器件问题和装配问题引发的故障比例较多,如果有图纸和零件,这些问题便不难解决而且费用不高,否则解决这些问题还是不容易的。

最简单的办法就是换整块的线路板!
3结束语:
西门子变频器的设计水平同各品牌变频器相比,功能强大,无可挑剔!如果再能从设计上就考虑到将来维修的方便性并在制造选材上提高一下零件的质量是最为理想的了。

西门子变频器整流单元的耐压是1200V。

若能使用耐压1600V的整流单元,我认为会大大提高稳定性并降低故障率。

防干扰的措施有待加强,西门子的变频器有时会因为干扰问题而把主控板或I/O端口烧了。

在我担任技术支持和维修的过程中,我感到只有不断的学习丰富自己的业务技能,理论指导实践,实践再进一步上升为理论,举一反三不断地总结经验,才能使自己的各方面知识不断加强,跟上快速发展的时代科技进步的步伐.。
