防雷及接地安装施工工艺标准
防雷及接地安装施工工艺
防雷及接地安装施工工艺1）材料要求：镀锌钢材有扁钢、扁钢、圆钢、钢管等，使用时应采用热镀锌材料，应符合设计规定。
产品应有材质检验证明及产品出厂合格证。
镀锌辅料有铜丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。
电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。
2）主要机具：常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。
线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。
3）作业条件：接地体作业条件：按设计位置清理好场地。
底板筋与柱筋连接处已绑扎完。
防雷引下线暗敷设作业条件：建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。
利用主筋作引下线时，钢筋绑扎完毕。
避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。
4）避雷网安装作业条件：接地体与引下线必须做完。
支架安装完毕。
具备调直场地和垂直运输条件。
5）操作工艺接地体安装工艺：本工程利用基础主筋做自然接地极。
按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。
再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。
应及时请质检部门进行隐检，同时做好隐检记录。
接地干线的安装应符合以下规定：接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯补偿。
接地干线应设有为测量接地电阻而预备的断接卡子，一般采用暗盒装入，同时加装盒并做上接地标记。
接地干线跨越门时应暗敷设于地面内（做地面以前埋好）。
接地干线距地面应不小于2mm，距墙面应不小于10mm，支持件应采用40mm x 4mm的扁钢，尾端应制成燕尾状，入孔深度与宽度各为50mm，总长度为70mm。
支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。
接地干线敷设应平直，水平度与垂直度允许偏差2/10，但全长不得超过10mm。
防雷接地规范
防雷接地规范
防雷接地规范通常是指建筑物防雷接地系统的设计和安装要符合国
家相关的规范和标准，以确保防雷接地系统的有效性和安全性。
以
下为一般的防雷接地规范：
1. 国家标准：中国国家标准《建筑物防雷接地装置工程技术规范》（GB 50057-2010）规定了建筑物防雷接地装置的设计和施工要求，包括防雷接地系统的设计、材料选择、施工工艺和质量验收等。
2. 设计要求：建筑物的防雷接地系统应按照其结构和用途的不同确
定接地体的数量和布置，接地体的埋设深度应符合要求，而且应与
建筑物主体接地系统连接牢固。
3. 施工要求：接地体应选择导电性好、稳定性高的材料，如铜、镀
锌钢等，施工中要保证接地体与土壤的充分接触，并且接地体的连
接应牢固可靠。
4. 耐受电流能力：防雷接地系统应能够承受可能引入的大气放电过
电流，其耐受电流能力应符合设计要求。
5. 温度和湿度要求：防雷接地系统的材料和接地体应能够在不同的
温度和湿度条件下保持良好的导电性能，以确保系统的可靠性。
总之，防雷接地规范是为了确保建筑物的防雷接地系统能够良好地起到防雷保护作用，减少雷击对建筑物及其设备的危害风险。
根据不同国家和地区的规定，防雷接地规范可能会有所不同，具体的要求还需参考当地的相关规范。
防雷及接地安装施工方案
七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94（1994年版）2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防，采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。
2.引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。
3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。
建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。
3、施工准备技术准备（1）施工图纸和技术资料齐全。
（2）施工方案编制完毕并经审批。
（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。
材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。
（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。
（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。
机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
（2）电动工具：电锤、冲击锤、电焊机、角磨机等。
（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。
防雷接地及接地装置施工工艺
1.1.1 防雷接地及接地装置安装 1.1.1.1 材料要求1所有金属材料均使用镀锌件，如圆钢、角钢、扁钢、钢管、卡子、螺丝、螺栓、垫片等。
2 卡子最好采用顶卡式，且应具有强度，不易变形。
3 引下线甩出女儿墙处采用2根Φ12的镀锌圆钢。
4当设计无要求时，接地装置的材料采用为钢材，热浸镀锌，最小允许规格、尺寸见表3-14。
最小允许规格、尺寸（mm ）表3-14种类规格及单位地 上地 下室 内室 外 交流电流回路直流电流回路圆钢直径（mm ） 6 8 10 12 扁 钢截 面（mm 2） 60 100 100 100 厚 度（mm ）3 4 4.0 6.0 角钢厚度（mm ） 2.0 2.5 4.0 6.0 钢管壁厚（mm ）2.52.53.54.51.1.1.2 焊接要求1连接应采用焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。
2采用搭接焊时，其焊接长度如下：1) 镀锌扁钢焊接长度不得小于其宽度的2倍，且至少焊三边，煨弯不能太死，直线段不得有明显弯曲，并应立放。
2) 镀锌圆钢焊接长度为其直径的6倍，并应双面施焊。
防雷接地焊接要求：① 双面焊，焊接长度大于6D 。
② 焊接点光滑平整无咬肉、加渣、漏焊现象，清除药皮，银粉防腐。
3)镀锌圆钢与镀锌圆钢焊接，焊接长度为圆钢直径的６倍。
4)镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在接触部位两侧进行焊接外，还应将扁钢本身弯成弧形（或直角）与钢管（或角钢）焊接。
5)扁钢接地线做Ｔ型焊接时，暗敷设时可扭弯搭接焊接或采用Ｔ型焊接加辅助焊片，以保证其搭焊长度，明敷设时采用90度立弯搭接焊接。
6)每种焊接方法应保证同一工程焊接处的搭接长度一致，尤其在明装做法时，更应严格要求。
1.1.1.3接地装置1人工接地体1)应选用角钢或圆钢，长度不小于2.5m，相互之间间距不应小于5m，其顶部应做成尖角；2)埋设时应挖深为0.8～1m，宽为0.5m的沟，沟上宽下窄，打桩时，应采取措施，防止接地角钢或圆钢打劈。
防雷接地工程施工规范最新
一、概述防雷接地工程是保障建筑物、设备安全运行的重要工程，其施工质量直接关系到人民生命财产安全。
为了规范防雷接地工程施工，提高工程质量，确保安全运行，根据国家相关法律法规和行业标准，特制定本规范。
二、施工准备1. 施工前，施工单位应编制详细的施工组织设计，明确施工方案、施工工艺、质量标准和安全措施。
2. 施工单位应组织施工人员进行技术交底，确保施工人员掌握施工规范、工艺和质量要求。
3. 施工单位应配备必要的施工设备和检测仪器，确保施工质量。
4. 施工单位应按照工程设计要求，准备施工所需的材料、设备和工具。
三、施工工艺1. 接地装置安装（1）根据设计要求，确定接地体的位置和尺寸，并做好标记。
（2）开挖接地体沟槽，沟槽深度应满足设计要求，宽度应大于接地体直径的3倍。
（3）将接地体按照设计要求放置于沟槽中，确保接地体与土壤接触良好。
（4）回填土，分层夯实，确保接地体稳定。
2. 防雷引下线及避雷带安装（1）根据设计要求，确定防雷引下线和避雷带的位置和尺寸，并做好标记。
（2）在建筑物外墙或屋面安装防雷引下线和避雷带，确保其与建筑物连接牢固。
（3）检查防雷引下线和避雷带的接地电阻，确保符合设计要求。
3. 接地体连接（1）将接地体与防雷引下线、避雷带连接，连接处应使用焊接或螺栓连接，确保连接牢固。
（2）检查接地体连接处的接地电阻，确保符合设计要求。
四、施工质量验收1. 施工单位应按照施工规范和设计要求，对防雷接地工程进行自检。
2. 施工单位应组织有关人员对防雷接地工程进行中间验收和竣工验收。
3. 验收合格后，施工单位应向建设单位提交验收报告。
五、安全措施1. 施工单位应按照《建筑施工安全检查标准》和《电业安全工作规程》等安全规范，制定安全措施。
2. 施工人员应佩戴安全帽、安全带等防护用品。
3. 施工现场应设置警示标志，确保施工安全。
六、附则1. 本规范适用于新建、改建、扩建工程中的防雷接地工程施工。
2. 本规范由XX市XX局负责解释。

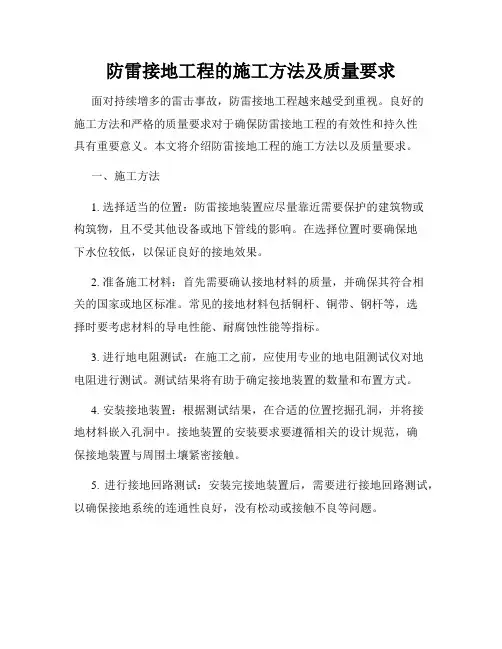

防雷接地工程的施工方法及质量要求
防雷接地工程的施工方法及质量要求面对持续增多的雷击事故，防雷接地工程越来越受到重视。
良好的施工方法和严格的质量要求对于确保防雷接地工程的有效性和持久性具有重要意义。
本文将介绍防雷接地工程的施工方法以及质量要求。
一、施工方法1. 选择适当的位置：防雷接地装置应尽量靠近需要保护的建筑物或构筑物，且不受其他设备或地下管线的影响。
在选择位置时要确保地下水位较低，以保证良好的接地效果。
2. 准备施工材料：首先需要确认接地材料的质量，并确保其符合相关的国家或地区标准。
常见的接地材料包括铜杆、铜带、钢杆等，选择时要考虑材料的导电性能、耐腐蚀性能等指标。
3. 进行地电阻测试：在施工之前，应使用专业的地电阻测试仪对地电阻进行测试。
测试结果将有助于确定接地装置的数量和布置方式。
4. 安装接地装置：根据测试结果，在合适的位置挖掘孔洞，并将接地材料嵌入孔洞中。
接地装置的安装要求要遵循相关的设计规范，确保接地装置与周围土壤紧密接触。
5. 进行接地回路测试：安装完接地装置后，需要进行接地回路测试，以确保接地系统的连通性良好，没有松动或接触不良等问题。
6. 进行保护措施：在完成接地装置的施工后，还需要对接地装置进行保护，以防止被损坏或被盗。
常见的保护方法包括设置防盗围墙、安装防雷罩等。
二、质量要求1. 规范的设计文件：防雷接地工程的施工应按照相关的设计文件进行，设计文件应明确规定防雷接地系统的类型、数量、布置等要求，以确保施工过程符合设计要求。
2. 符合国家标准：施工应符合国家或地区规定的相关标准，包括但不限于《防雷装置安装工程施工及验收规范》等，以保证接地装置的质量和可靠性。
3. 合格的施工材料：施工材料应符合国家强制性标准，具有良好的导电性能和耐腐蚀能力。
特别是接地材料，应选择具有良好导电性能的铜杆、铜带等。
4. 接地装置的稳固性：接地装置的稳固性是保证接地效果的重要因素。
施工时应确保接地装置与周围土壤紧密接触，采取必要的固定措施，防止装置松动或受外力影响。
22、防雷及接地安装工艺标准(322-1998)
图3-84
1椊拥靥澹?椬匀坏仄海?椊拥乜ㄗ雍附哟?
利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主施焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。应及时请质检部门进行隐检，同时做好隐检记录。
3.4.2 利用柱形桩基及平台钢筋做好接地体，按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋预埋好接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查，并应及时请质检部门进行隐检，同时做好隐检记录。
3.5 接地干线的安装应符合以下规定：
3.5.5 接地干线敷设应平直，水平度与垂直度允许偏差2/1000，但全长不得超过10 mm。
3.5.6 转角处接地干线弯曲中径不得小于扁钢厚度的2倍。
3.5.7 接地干线应刷黑色油漆，油漆应均匀无遗漏，但断接卡子及接地端子等处不得刷油漆。
3.6 接地干线安装：
图3-82 图3-83
3.3.4 接地体间的扇钢敷设：
扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接。扁钢应侧放而不可放平，侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约100mm。焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用见图3-84所示。
3.6.2.2 支持件固定：
根据设计要求先在砖墙（或加气混凝土墙、空心砖墙）上确定坐标轴线位置，然后随砌墙将预制成50mm×50mm的方木样板放火墙内，待墙砌好后将方木样板剔出，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。现浇混凝土墙上固定支架，先根据设计图要求弹线定位，钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。
