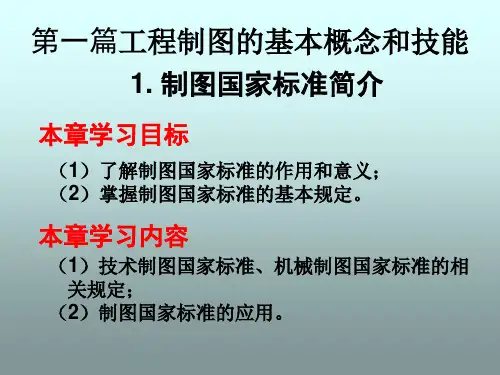

制图国家标准简介ppt课件
（1）长仿宋体汉字书写示例
汉字书写的要点在于横平竖直，注意起落，结构均匀， 填满方格。
（2）字母、数字书写示例
字母和数字可写成斜体或直体，斜体字字头 向右倾斜，与水平基准线成75°。
字母和数字分A型和B型：
A型字体的笔画宽度(d)为字高(h)的十四分之一； B型字体的笔画宽度(d)为字高(h)的十分之一。 在同一图样上只允许选用一种型式的字体。
不论采用何种比例绘图，尺寸数值均按原值注出。
2、比例的选取
国家标准GB/T 14690—1993 对比例的选用作了规 定。绘图时，应选取适当的比例，优先选择第一系列， 必要时允许选择第二系列。
三、图线
1、图线型式及应用 2、图线的尺寸 3、图线应用示例 4、画线时注意事项 5、画线注意事项示例
双折线
0.5d
断裂处的边界线
视图和剖视的分界线 相邻辅助零件的轮廓线 极限位置的轮廓线
双点画线
0.5d
粗点画线
d
有特殊要求的线或表面 的表示线
2、图线的尺寸
所有线型的图线宽度（d）应按图样的类型 和尺寸大小在下列数系中选择： 0.13 mm， 0.18 mm， 0.25 mm， 0.35 mm， 0.5 mm， 0.7 mm， 1.0 mm， 1.4 mm，2 mm。 在同一图样中，同类图线的宽度应一致。 机械工程图样上采用两类线宽，称为粗线 和细线，其宽度比例关系为21。
1. 图线型式及应用
粗实线 d 可见轮廓线 可见过渡线 不可见轮廓线 不可见过渡线
虚线
0.5d
尺寸线及尺寸界线
剖面线、引出线 细实线 0.5d 重合断面的轮廓线
螺纹的牙底线及齿轮 的齿根线
分界线及范围
波浪线
CAD制图基础与相关标准
制图基础与相关标准国家标准《工程制图》是对与图样有关的画法、尺寸和技术要求的标注等作的统一规定。
制图标准化是工业标准的基础，我国政府和各有关部门都十分重视图标准化工作。
1959年中华人民共和国科学技术委员会批准颁发了我国j 第一《工程制图》国家标准。
为适应经济和科学技术发展的需要先后于 1974年及1984年作了两次修订，对1984年颁布的制图标准，1991年又作了复审。
第1章图纸幅面及格式为了加强我国与世界各国的技术交流，依据国际标准化组织ISO制定的国际标准，制定了我国国家标准《工程制图》，并在1993年以来相继发布了“图纸幅面和格式”“比例,，“字体,，“投影法,，“表面粗糙度符号,，“代号及其注法”等项新标准，并从1994年7 月1日开始实施，并陆续进行了修订更新，最新一次修订是在2008年。
国家标准，简称国标，代号为GB,斜杠后的字母为标准类型，其后的数字为标准号，由顺序号和发布的年代号组成，如表示比例的标准代号为GB /T14690-1993o图纸幅面及其格式在GB / T14689-2008中进行了详细的规定，现进行简要介绍。
图幅代号为A0、如图1所示。
图1幅面尺寸1.1图纸幅面1.2图框格式绘图时应优先采用表1规定的基本幅面。
在图纸上必须用粗实线画出图框，其格式分不留装订边（如图2所示）和留装订边（如图3所示）两种，尺寸见表1所示。
注意，同一产品的图样只能采用同一种格式。
36制图基础与相关标准表1图纸幅面幅面代号AO Al A2A3A4幅面尺寸BxL841x1189594x841420x594297x420210x297 e2010c105a25图2不留装订边图框图3留装订边图框第2章标题栏国标《技术制图-标题栏》规定每张图纸上都必须画出标题栏，标题栏的位置位于图纸的右下角，与看图方向一致。
标题栏的格式和尺寸由GB/T 10609.0-2008规定，装配图中明细栏由GB/T 10609.2-2008 规定，如图4所示。
工程制图国家标准简介
§3 几何作图
§3.1 正多边形的画法 正六边形
形的画 法
§3.2 斜度、
锥度的 画法
平面图形的 绘制
结束
返回
几何作图
§3.1 正多边
§3.2 斜度、锥度的画法
斜度：倾斜程 度
形的画 法
§3.2 斜度、
锥度的 画法
平面图形的 绘制
结束
1:4 1 4
返回
几何作图
§3.1 正多边
形的画 法§3ຫໍສະໝຸດ 2 斜度、§2.2 绘图仪器 分规
分规 ：用以 截取或等分线段。
工具
§2.2 绘图
仪器
§2.3 计算
机绘 图系 统
几何作图
结束
返回
绘图工具及 仪器的使用
§2.1 绘图
圆规
工具
§2.2 绘图
仪器
§2.3 计算
机绘 图系 统
圆规：是画圆或圆弧的仪器。
几何作图
结束
返回
绘图工 具及 仪器的 使用 §2.1 绘图工具 §2.2 绘图仪器 §2.3 计算机 绘图系统
§1.2
图纸幅 面与格 式 比例 字体 图线 尺寸 注法
§1.3
§1.4
§1.5
绘图工具及 仪器的使用
结束
返回
国家标准 《机械制图》 的部分规定
§1.1
§1.4 图线 (GB/T 17450-98)
各种图线的名称、型式、代号及在图上的 一般应用见下表所示.
(一)图线型式及应用
§1.2
图纸幅 面与格 式 比例 字体 图线 尺寸 注法
§1.2
图纸幅 面与格 式 比例 字体 图线 尺寸 注法
不留装订边的图纸格式
制图国家标准简介
1:6 1:1.5×10n 1:4×10n 1:6×10n
放大比例 4:1 2.5:1 4×10n :1 2.5×10n :1
1.5 字体（ GB/T 14691—2008 ）
(1) 在图样书写的汉字、数字和字母，都必须做 到
(2) 字体高度(用h表示)的公称尺寸系列：1.8、
2.5、3.5、5、7、10、14、20mm 。如果要书写更大 的字体，其字高应按 2 的比率递增。字体的号数代 表字体的高度。
a
装订边 （2）不装订格式
e
纸边界线
L 图框线
图框线 L
B
ca
c
纸边界线
ee
e
B
1.2 标题栏（GB/T 10609.1—2008）
标题栏一般由名称及代号区、签字区、更改区 、其它区组成，也可按实际需要增加或减少。详 细格式和说明可参考有关标准。
为了简化学生的作业，在此推荐制图练习 用的标题栏格式
字体示例
综合应用规定
用作指数、分数、极限偏差、注脚等的 数字及字母，一般应采用小一号的字体。
1.6 图线 (GB/T 4457.4—2002)
线型图线宽度 (d)应按下列数系选择:
0.13mm；0.18mm；0.25mm；0.35mm； 0.5mm；0.7mm；1mm；1.4mm；2mm
粗线、中粗线和细线线宽的比率为4:2:1。 在同一图样中，同类图线的宽度应一致。 在机械图样中采用粗细两种线宽，它们之 间的比例为2:1。 在学校的作业练习中，粗实线线宽一般采 用0.5mm或0.7mm。
2)尺寸界线沿径向引出，尺寸线应画成 圆弧，其圆心是该角的顶点。
10
尺寸数字不可被任何图线所通过，否则必须将 该图线断开。
制图国家标准
φ7
20
(2)尺寸线
它表示所注尺寸的方向，它必须用细实线绘制。
C1
C2
尺寸线 20 35
10 间距>7
φ16
φ9
7
(3)
尺寸线终端
位置不对
尺寸线终端有两种形式：箭头和斜线。
≈4b
宽度为b， 长度约4b ：箭头和斜线。
形状不对
不正确
(4) 尺寸数字
线性尺寸数字一般应注写在尺寸线的上方中间处， 也允许注写在尺寸线的中断处。尺寸数字不能被任何 图线穿过，否则应将该图线断开。
作业：机械制图习题 一、尺规作图
二、尺寸标注
(5) 字母和数字可写成斜体和直体。斜体字字 头向右倾斜，与水平基准线成75。
用作指数、分数、极限偏差、注脚等的数字及字 母，一般应采用小一号的字体。
要领： 横平竖直，
如何能写好长 仿宋字呢？ 注意起落， 结构匀称， 填满方格。
字体工整笔画清晰间隔均匀排列整齐
横平竖直注意起落结构均匀填满方格
机械制图工程机械汽车检测与维修
40º
5º
2）圆弧半径和圆的直径
标注圆弧半径时，尺寸线的一端一般应画 到圆心，以明确表示其圆心的位置，另一端 画成箭头。在尺寸数字前应加注符号“R”。 半径尺寸必须注在投影为圆弧的图形上。 半圆或小于半圆的圆弧标注半径。
R10
×R10
当圆弧的半经过大，或在图纸范围内无法 标出其圆心位置时，可按图(a)的形式标注， 若不需要标出圆心位置时，可按图(b)的形式 标注。标注球面的直经或半径时，应在符号 “”或“R”前再加注符号“S”.
(2) 图 线 宽 度 ： 图 线 分 为 两 种 。 粗 线 宽 度 (d) 在
工程图的国家标准
本章主要介绍制图的基本标准和点、线、面的投影知识。
通过本章的学习，应掌握以下基本内容：•国标中有关图幅、比例、字体和图线的规定；•尺寸标注的基本规定和方法；•投影的基本概念和正投影的基本特性；•点的投影规律及两点的相对位置；•各种位置直线的投影特性及两线的相对位置；•各种位置平面的投影特性。
1.1 制图的国家标准工程图样是设计、生产、维护和使用中的重要技术文件。
为正确绘制和阅读工程图样，必须熟悉和掌握有关的标准。
我国从1959年首次颁布《机械制图》国家标准以来，已进行了多次修改。
本书根据1993年颁布的最新国家标准《技术制图》，介绍其中有关图纸幅面、比例、字体、图线及尺寸标注等内容的基本规定。
1.1.1 图纸幅面及格式（GB/T 14689—1993）1．图纸幅面图纸幅面即图纸的大小，以长×宽的尺寸确定。
表1-1是国家标准GB/T 14689—1993中规定的基本幅面（GB是国家标准的缩写，T是推荐的缩写，14689是该标准的编号，1993是该标准颁布的年份），绘制工程图样时应优先采用。
必要时允许按规定加长幅面，可查阅GB/T 14689—1993。
表1-1图纸幅面2．图框格式图框的格式分为留有装订边和不留装订边两种，图框线为粗实线，图纸可横放或竖放，如图1-1、图1-2所示。
其周边尺寸见表1-1。
3．标题栏标题栏用以说明所表达机件的名称、比例、材料、图号、设计者、审核者等，一般位于图纸的右下角，如图1-1和图1-2所示。
有时也可按图1-3所示的位置放置，但此时应采用方向符号。
图1-1 留有装订边的图框格式图1-2 不留装订边的图框格式图1-3 附加符号的应用标题栏的内容格式和尺寸按GB/T 10609.1—1989的规定绘制。
在学习本课程期间，制图作业推荐使用图1-4、图1-5所示的标题栏格式。
图1-4 学校制图作业推荐零件图用标题栏格式图1-5 学校制图作业推荐装配图用标题栏格式4．附加符号（1）对中符号：为了便于复制及缩微摄影，应在图纸各边的中点处分别画出对中符号，即从每边的中点画入图框内约5mm的一段粗实线，如图1-3所示。
制图国家标准情况介绍
• 1956年由原第一机械工业部发布了《机械制图》 部颁标准，共21项。
• 1959年由国家科学技术委员会批准发布了我国 第一套《机械制图》国家标准，共19项。
• 1970年修订了1959年的国家标准，在全国试行。
• 1974年正式转正发布了新的《机械制图》国家 标准。
• 1983～1984年，经原国家标准局批准发布的跟 踪国际标准(ISO)的17项《机械制图》国家标准 于1985年开始实施。
GB/T 4458.1—2003 机械制图 图样画法 视图；
GB/T 4458.2—2003 机械制图 装配图中零部件序 号及其编排法；
GB/T 4458.4—2003 机械制图 尺寸注法；
GB/T 4458.5—2003 机械制图 尺寸公差与配合注 法；
GB/T 4458.6—1998 机械制图 图样画法 剖视图 和断面图；
除强制性标准(GB)和推荐性标准 (GB／T)两种情况外，自1998年起还启用 了代号GB／Z，它表示“国家标准化指 导性技术文件”。它是国家标准的补充。
2019/6/6
16
4、与国际标准一致性程度的标识 “双采”(采用国际标准和国外先
进标准)方针是我国一项重要的技术经 济政策，是实施多年的一项既定国策
2019/6/6
7
GB/T 4459.1—1995 机械制图 螺纹及螺纹紧固 件表示法；
GB/T 4459.2—2003 机械制图 齿轮表示法； GB/T 4459.3—2000 机械制图 花键表示法； GB/T 4459.4—2003 机械制图 弹簧示法； GB/T 4459.5—1998 机械制图 中心孔表示法 GB/T 4459.6—2003 机械制图 动密封图表示法 GB/T 4459.7—1998 机械制图 滚动轴承表示法 GB/T 4656.1—2000 机械制图 棒料型材及其断 面表示法
工程制图 国家标准
工程制图国家标准工程制图是一项非常重要的工作，它在国家标准中有着明确的规定和要求。
国家标准对工程制图的内容、格式、标注、尺寸等方面都进行了详细的规定，旨在确保工程制图的准确性、规范性和统一性。
本文将对工程制图国家标准进行介绍和解读，希望能够对相关工作人员有所帮助。
首先，工程制图国家标准对于图纸的内容和格式进行了规定。
在工程制图中，必须包括图框、图幅、图名、比例尺、图号、项目名称、设计单位、校对单位、审定单位、设计人、校对人、审定人等内容。
图框的规定包括图纸尺寸、边框线型、边框线宽度等，而图幅的规定包括图形的位置、大小、比例等。
此外，图纸的折叠和装订也有着具体的规定，以确保图纸的完整性和可读性。
其次，工程制图国家标准对于图形的标注和尺寸进行了规定。
在工程制图中，标注是非常重要的，它能够传达图形的各项信息。
国家标准对于标注的文字、字体、字高、线型、箭头等都有着详细的规定。
尺寸的规定包括尺寸的表示方法、尺寸的标注位置、尺寸的精度等，以确保尺寸的准确性和一致性。
此外，工程制图国家标准还对于图形的绘制方法和符号进行了规定。
在工程制图中，绘制方法和符号的规范性对于图纸的可读性和准确性至关重要。
国家标准对于绘制方法、线型、线宽、颜色、填充、投影方法等都有着具体的规定，以确保图形的清晰和准确。
符号的规定包括符号的形状、尺寸、线型、线宽等，以确保符号的统一和规范。
最后，工程制图国家标准还对于图纸的审查和归档进行了规定。
在工程制图过程中，图纸的审查和归档是非常重要的环节，它能够确保图纸的准确性和完整性。
国家标准对于图纸的审查程序、审查标准、审查内容等都有着详细的规定。
图纸的归档包括图纸的整理、编号、存档、查阅等，以确保图纸的安全和便捷的查阅。
总之，工程制图国家标准对于工程制图的内容、格式、标注、尺寸、绘制方法、符号、审查和归档等方面都进行了详细的规定，旨在确保工程制图的准确性、规范性和统一性。
相关工作人员在进行工程制图时，必须严格遵守国家标准的要求，以确保工程制图的质量和可靠性。
工程制图-制图标准
请思考： 下图中左面的图尺寸线画法有哪些错误？
⑶尺寸数字 线性尺寸的数字一般应注写在尺寸线的上方，也允许 注写在尺寸线的中断处。当地位不够时也可以引出标 注，如图所示
注意： 尺寸数字不可被任何图线所通过，当无法避 免时，必须将该图线断开。
线性尺寸数字的方向，有两种方 法注写，如图所示。 (a)尺寸数字注写方法一 ：尺 寸数字应按左图所示的方向注 写，并尽可能避免在图示30° 范围内标注尺寸，当无法避免 时可按右图的形式标注 (b) 尺寸数字注写方法二：对 于非水平方向的尺寸，其数字 也可水平地注写在尺寸线的中 断处。 注意： ① 一般应采用图(a)所示的第 一种方法注写。 ② 在一张图样中，应尽可能 采用一种方法注写。
五、尺寸注法（GB 4458.4-1984）
1. 尺寸标注的基本规则 ①物体的真实大小应以图样上所标注的尺寸数值为依 据，与图形的大小及绘图的准确度无关。 ②当图样中(包括技术要求和其它说明)的尺寸以mm 为单位时，不需标注计量单位的代号或名称，如采用 其它单位时，则必须注明相应计量单位的代号或名称。 ③图样中所标注的尺寸，应为该图样所示物体的最后 完工尺寸，否则应另加说明。 ④物体上各结构的尺寸，一般只标注一次，并应标注 在反映该结构最清晰的图形上。
⑻ 几种直径相近且又重复出 现的孔
几种直径相近且又重复出现的孔
的尺寸标注方法见图所示。 ① 在同一图形中，如有几种尺寸 数值相近而又重复出现的孔时， 可采用涂色标记或用标注字母的 方法来区别。 ② 相同直径的圆孔可采用图中的 标注方法，如3×φ9，表示3个孔 直径为9。
⑼ 厚度尺寸
2 尺寸的组成形式 ⑴尺寸界线
