施工现场临电——“三级配电”配置图解
施工现场临电——“三级配电”配置配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。
配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15 L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
最好选用额定漏电动作电流75 -150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二分配电箱1 含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。
三级配电电路演示
电阻率ρ=200Ω·m。
人工接地装置设计实例2
2、确定接地体的结构型式。参照表(5-3-7) 可知，没有与ρ=200Ω·m对应的接地体，但有 ρ=100Ω·m与ρ=250Ω·m对应的接地体，所 以可考虑采用所谓线性插值法试探确定待求接
地体。现预选4根Φ50、长2.5m钢管和1条长15m、 当 ρ1=100Ω·m 时 ， 其 接 地 电 阻 R1=5.08； 当
外电防护2
路较近，往往会因施工人员搬运物料、器具， 尤其是金属料具或操作不慎意外触及外电线路， 从而发生触电伤害事故。因此，当施工现场邻 近外电线路作业时，为了防止外电线路对施工
现场作业人员可能造成的触电伤害事故，施工
现场必须对其采取相应的防护措施，这种对外
电线路触电伤害的防护称为外电线路防护，简
配电装置的箱体结构2
一、箱体材料
配电箱、开关箱的箱体一般应采用铁板制
作、亦可采用优质绝缘板制作，但不得采用木 板制作。 采用铁板制作时，宜采用冷轧铁板，铁板 厚度以1.5～2.0mm为宜。用以配电给较小容量 用电设备的开关箱，其箱体铁板厚度可放宽至 不小于1.2mm。
配电装置的箱体结构3
优质绝缘板是指具有阻燃性的绝缘板，例如 环氧树脂纤维木板、电木板等。其厚度应保证 适应户外使用，具有足够的机械强度。 二、配置电器安装板 配电箱、开关箱内配置的电器安装板应符 合配电箱、开关箱对箱体材料的要求，用以安 装所配置的电器和接线端子板等。不允许不配 置电器安装板，而将所配置的电器、接线端子
配电装置的箱体结构5
三、加装N、PE接线端子板加装N、PE接线
端子板，主要是为配电箱、开关箱进、出线中
的N线和PE线分别提供一个集中连接端子板，
以防止N线和PE线混接、混用。在加装N、PE接
二级、三级电箱电路图
二级、三级电箱电路图
介绍
本文档将提供二级和三级电箱的电路图，供参考和使用。
电路
图是电箱的重要组成部分，可以帮助用户理解电箱内的电气连接和
其他相关组件。
二级电箱电路图
以下是二级电箱的电路图：
图中显示了二级电箱内的主要电气连接和组件。
请注意，电箱
的具体布局和连接可能因不同的需求和安装要求而有所不同。
因此，在实际应用中，可能需要根据具体情况进行相应的调整和修改。
三级电箱电路图
以下是三级电箱的电路图：
与二级电箱相似，图中展示了三级电箱的主要电气连接和组件。
同样，请注意在实际应用中可能需要根据具体情况进行适当的调整
和修改。
总结
电路图是电箱中重要的参考工具，它们能够帮助用户理解电箱
内的电气连接和组件布局。
在使用电路图时，请务必根据实际需求
进行调整和修改，确保安全和正常运行。
以上是本文档关于二级、三级电箱电路图的介绍和说明。
希望
能对您有所帮助！。
一二三级配电箱原理图、施工临电平面图
附图1
一级配电箱电气设施及线路布置图
附图2
L3
HR系列熔断隔离开关250 A
L2
Li
---------------------- ---------- N
100 A
HR系列熔断
隔离开关
HR系;
断隔离
40A
DZ1
漏电断路器
100
5LE系列DZ-
开关
380V
HR系?
断隔离
40A
开关
380V
HR系列
断隔离开
20A
熔
:关
220V
HR系列熔
断隔离开
20A
220V
HR系
列
断隔离
20A
开关
220V
PE
A，动作电流
30 mA , 动作电流
时间0.1
5LE系列
漏电断路器
40 A，动作电流30
mA , 动作电流时间
0.1
DZ15LE系列
漏电断路器
40 A，动作电
流30 mA ,
S动作电流时间0.1
D
Z
漏
20
电:
动
DZ1
20
A
DZ'5LE系列
15LE系列
电断路器
A,动作
流15 mA ,
'乍电流时间0.1
5LE系列
I断路器 .，动作
[15 mA ,
:电流时间0.1
S
漏电断路器
20A，动作
电流15 mA ,
动作电流时间0.1
S
二级配电箱电气设施及线路布置图
附图3
三级配电箱电气设施及线路布置图
水电平面布置图。

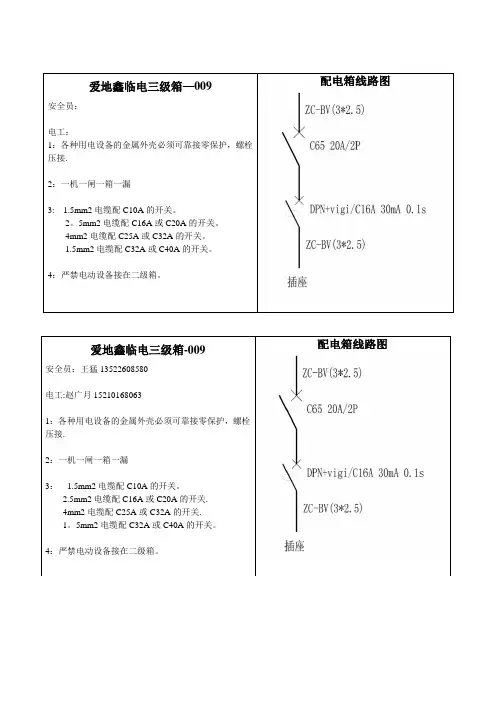

三级配电箱标签和系统图
配电箱线路图爱地鑫临电三级箱—009
