电力系统分析 试题第二套

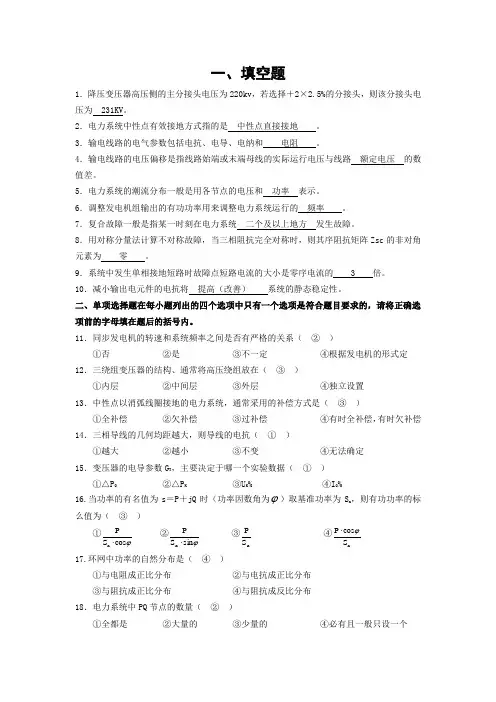

电力系统分析试题+答案
一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。
2．电力系统中性点有效接地方式指的是 中性点直接接地 。
3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。
7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。
10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。
二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ① ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
电力系统分析模考试题(含答案)
电力系统分析模考试题（含答案）一、单选题（共56题，每题1分，共56分）1.对电力系统并列运行的暂态稳定性而言.最不利的短路故障是（）。
A、两相短路接地B、三相短路C、单相接地短路D、两相短路正确答案：B2.对于供电可靠性，下述说法正确的是(____)。
A、所有负荷都应当做到在任何情况下不中断供电B、一级和二级负荷应当在任何情况下不中断供电C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷的供电不做特殊要求正确答案：D3.10kV线路的平均额定电压为(____)。
A、10kVB、12kVC、10.5kVD、llkV正确答案：C4.系统频率上升将使负荷所需要的有功功率(____)。
A、增大B、减小C、不变D、以上情况都有可能正确答案：A5.电力系统频率主要取决于(____)。
A、各节点注入电流的大小B、有功平衡C、各节点电压的高低D、无功平衡正确答案：B6.变压器消耗的有功功率的参数是(____)。
A、电抗B、电纳C、电流D、电导正确答案：D7.电力线路中，电纳B主要反映导线与导线之间，导线与大地之间的(____)。
A、热效应B、电容效应C、磁场效应D、电晕损耗正确答案：B8.l0kV及以下三相供电电压允许的电压偏移为(____)。
A、-5%～+5%B、-7%～+7%C、-10%～+7.5%D、-10%～+5%正确答案：B9.某台发电机额定容量400MW，调差系数0.05，则此发电机单位调节功率为(____)MW/Hz。
A、220B、160C、180D、200正确答案：B10.某10kV线路某点的实际电压为10.4kV，则电压偏移为(____)。
A、0.08B、0.105C、0.1D、0.04正确答案：D11.下面电压序列完全属于电力线路额定电压的一组是(____)。
A、500kV，220kV，ll0kV，35kV，l0kVB、525kV，242kV，12lkV，38.5kV，11kVC、500kV，230kV，12lkV，37kV，10.5kVD、525kV，230kV，115kV，37kV，10.5kV正确答案：A12.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为(____)。
电力系统分析课后作业题及练习题
电⼒系统分析课后作业题及练习题第⼀章电⼒系统的基本概念1-1 什么叫电⼒系统、电⼒⽹及动⼒系统？1-2 电⼒线、发电机、变压器和⽤电设备的额定电压是如何确定的？ 1-3 我国电⽹的电压等级有哪些？1-4 标出图1-4电⼒系统中各元件的额定电压。
1-5 请回答如图1－5所⽰电⼒系统中的⼆个问题：⑴发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。
⑵当变压器1T 在+%抽头处⼯作，2T 在主抽头处⼯作，3T 在%抽头处⼯作时，求这些变压器的实际变⽐。
1-6 图1-6中已标明各级电⽹的电压等级。
试标出图中发电机和电动机的额定电压及变压器的额定变⽐。
1-7 电⼒系统结线如图1-7所⽰，电⽹各级电压⽰于图中。
试求：⑴发电机G 和变压器1T 、2T 、3T ⾼低压侧的额定电压。
习题1-4图⑵设变压器1T ⼯作于+%抽头， 2T ⼯作于主抽头，3T ⼯作于-5%抽头，求这些变压器的实际变⽐。
1-8 ⽐较两种接地⽅式的优缺点，分析其适⽤范围。
1-9 什么叫三相系统中性点位移？它在什么情况下发⽣？中性点不接地系统发⽣单相接地时，⾮故障相电压为什么增加3倍？1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作⽤是什么？第⼆章电⼒系统各元件的参数及等值⽹络2-1 ⼀条110kV 、80km 的单回输电线路，导线型号为LGJ —150，⽔平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。
2-2 三相双绕组变压器的型号为SSPL —63000/220，额定容量为63000kVA ，额定电压为242/，短路损耗404=k P kW ，短路电压45.14%=k U ，空载损耗93=o P kW ，空载电流41.2%=o I 。
求该变压器归算到⾼压侧的参数，并作出等值电路。
2-3 已知电⼒⽹如图2-3所⽰：各元件参数如下：变压器：1T ：S =400MVA ，12%=k U ， 242/ kV2T ：S =400MVA ，12%=k U ， 220/121 kV线路：2001=l km, /4.01Ω=x km (每回路)602=l km, /4.01Ω=x km115kVT 1T 2l 1l 2习题2-3图其余参数均略去不计，取基准容量S B =1000MVA ，基准电压av B U U =，试作出等值电路图，并标上各元件的标么值参数。
电力系统分析考试试题全套及参考答案---题库试题
自测题（一）—电力系统的基本知识一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（）。
A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D、保证对用户的供电可靠性。
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。
A、一级负荷；B、二级负荷；C、三级负荷；D、特级负荷。
3、对于供电可靠性，下述说法中正确的是（）。
A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是（）。
A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（）。
A、配电线路；B、直配线路；C、输电线路；D、输配电线路。
6、关于变压器，下述说法中错误的是（）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。
7、衡量电力系统运行经济性的主要指标是（）。
A、燃料消耗率、厂用电率、网损率；B、燃料消耗率、建设投资、网损率；C、网损率、建设投资、电压畸变率；D、网损率、占地面积、建设投资。
8、关于联合电力系统，下述说法中错误的是（）。
电力系统分析 第2版 试卷及答案
武汉电力职业技术学院2019/2020学年第一学期电力系统分析试卷（ A ）闭卷 100 分钟班级：1718（）班学号：姓名：题号一二三四五六七八九十总分应得分20 20 20 18 22 100 实得分一、单项选择题（每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.我国电力系统电力线路采用的额定电压等级包括下列电压（）。
A.6.3kV、10kV、37kV、110kVB.220kV、330kV、500kV、1000kVC.6kV、10kV、35kV、115kVD.35kV、220kV、330kV、850kV2.110kV系统的平均额定电压为 ( )。
A.110kVB.115.5kVC.115kVD.121kV3.中性点直接接地系统中用电设备的绝缘水平应按（）考虑。
A.相电压B.线电压C.绝缘电压D.冲击电压4.发电机额定电压应较相连线路额定电压高（）。
A. 5~10%B.5%C.10%D. 5%或者10%5.取基准容量为100MV A，容量为20MV A的110kV/38.5kV降压变压器，其短路电压百分数为10.5%，如采用近似计算法，其标幺值为（）。
A .0.525B .0.021 C.1.004 D.1.7196.一台将110kV电压降为35kV的降压变压器连接两个网络，两侧均与线路相连，这台变压器的额定变比为（）。
A. 110/35B.110/38.5C.121/35D.121/38.57.节点导纳矩阵为方阵，其阶数等于（）。
A.网络中所有节点数B.网络中所有节点数加2C.网络中所有节点数加1D.网络中除参考节点以外的节点数8.变压器等值参数）（S U S I B NN T 32010.100%×=中的%0I 表示（ ） A 额定电流 B 短路电流百分数C.空载电流百分数D.正常工作电流9.三相短路时，非周期分量极大值，只能是在下列情况中的（ ）。
西交《电力系统分析II》考试复习题
西交《电力系统分析II 》考试复习题本复习题页码标注所用教材为：电力系统暂态分析（第三版）李光琦2007年第3版中国电力出版社如学员使用其他版本教材，请参考相关知识点一、填空题：(共20分，每空1分)1.发生短路的根本原因是 。
（P3, 发生短路的根本原因）2.无限大功率系统是指电源的 和 在故障过程中仍能保持 。
（P4, 限大功率系统）3.己知三相短路a 相电流为 则i b = +[ ]e -t /Ta 。
（P12, 三相短路电流）4. 电力系统中的任何静止元件，只要 ，其正序阻抗和导纳与负序阻抗和导纳相等。
（P87, 电力系统中相序）5.冲击系数为冲击电流值对于 的倍数。
它的大小与有关。
（P14，冲击系数）6.在负序和零序网络中，短路点的负序和零序电压分量相当于电源，因此短路点的负序和零序电压值 ，离短路点越远，负序和零序电压 。
（P86，对称分量法）7.电力系统暂态稳定性是指电力系统受到 后，各 保持同步运行并过渡到新的或者恢复到 的能力。
/|0||0|sin()[sin()sin()]at Ta m m m i I t I I e ωαϕαϕαϕ-=+-+---（P203，电力系统暂态稳定性）8.电力系统暂态稳定性分析的主要方法是对遭受大干扰后的进行求解，从而判断系统是否稳定。
（P203，电力系统暂态稳定性分析的主要方法）9.电力系统短路故障，可分为、、和。
（P3，电力系统短路故障）10. 无限大容量电源是指相对很大、相对很小和恒定的等效电源或等效系统。
（P179，无限大容量电源）11..冲击电流是指的最大瞬时值，它出现在短路发生后周期时。
（P14，冲击电流）12.短路功率等于同短路处的的乘积。
（P11，短路功率）13.无阻尼绕组同步发电机发生三相短路时，定子电流含有基频分量和，转子电流含有。
]（P28，阻尼绕组同步发电机）14.对称分量法可以把不对称的a、b、c三相量，分解为对称的、、三序量。
电力系统分析题库有答案
电力系统分析题库一、选择题1、中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ）A、线电压B、1.5倍相电压C、1.5倍线电压D、根号2倍相电压2、目前我国电能输送的主要方式是（ C ）。
A、直流B、单相交流C、三相交流D、交直流并重3、系统发生两相接地短路故障时，复合序网的连接方式为（ A ）4、 A、正序、负序、零序并联 B、正序、负序并联、零序网开路5、 C、正序、零序并联、负序开路 D、零序、负序并联，正序开路4、输电线路采用分裂导线的目的是（ A ）。
A、减小电抗B、减小电阻C、增大电抗D、减小电纳5、系统备用容量中，哪种可能不需要专门配置？（ A ）A、负荷备用B、国民经济备用C、事故备用D、检修备用6、电力系统潮流计算中，功率指（ C ）。
A、一相功率B、两相功率C、三相功率D、四相功率7、根据对称分量法，a、b、c三相的零序分量相位关系是（ D ）A、a相超前b相B、b相超前a相C、c相超前b相D、相位相同8、电力系统有功功率电源为（ B ）。
A、发电机、调相机B、发电机C、调相机D、发电机、电容器9、输电线路单位长度的电阻主要决定于（ D ）A、材料和对地高度B、电晕损耗和电压C 、几何均距和半径D 、材料和粗细10、有备用接线方式的优、缺点是（ D ）。
A 、优点：供电可靠性高。
缺点：电压低B 、优点：供电可靠性低。
缺点：造价高C 、优点：供电可靠性高，调度方便。
缺点：造价高D 、优点：供电可靠性和电压质量高。
缺点：造价高和调度复杂11、电力系统的有功功率电源是（ A ）A 、发电机B 、变压器C 、调相机D 、电容器12、电力网某条线路的额定电压为UN=110kV ，则它表示的是（ D ）。
A 、相电压 B相电压 C 线电压 D 、线电压13、衡量电能质量的指标有（ D ）A 、电压和功率B 、频率和功率C 、电流和功率D 、电压大小，波形质量，频率14、解功率方程用的方法是（ A ）。
电力系统分析基础2试题答案(全)
电力系统分析基础2试题答案(全)自测题（一）—电力系统的基本知识一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（1）。
A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（1）。
A、一级负荷；3、对于供电可靠性，下述说法中正确的是（4）。
D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是（2）。
电压，频率B、电压偏移、频率偏移、电压畸变率；5、用于电能远距离输送的线路称为（3）。
C、输电线路；6、关于变压器，下述说法中错误的是（2）B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；7、衡量电力系统运行经济性的主要指标是（1）。
A、燃料消耗率、厂用电率、网损率；8、关于联合电力系统，下述说法中错误的是（4）。
A、联合电力系统可以更好地合理利用能源；B、在满足负荷要求的情况下，联合电力系统的装机容量可以减少；C、联合电力系统可以提高供电可靠性和电能质量；D、联合电力系统不利于装设效率较高的大容量机组。
9、我国目前电力系统的最高电压等级是（4）。
D、交流1000kv，直流800kv。
10、用于连接220kv和110kv两个电压等级的降压变压器，其两侧绕组的额定电压应为（4）。
A、220kv、110kv；B、220kv、115kv；C、242Kv、121Kv；D、220kv、121kv。
11、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（2）。
B、双电源供电方式；12、关于单电源环形供电网络，下述说法中正确的是（3）。
C、供电可靠性高、正常运行情况下具有较好的电压质量，但在线路检修时可能出现电压质量较差的情况；13、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（4）。
电力系统分析(本)网上作业二和答案.doc
练习二：单项选择题1、通过10kV输电线接入系统的发电机的额定电压是（）。
A 10kVB 10.5kV CllkV（答案：B）2、根据用户对（）的不同要求，目前我国将负荷分为三级。
A供电电压等级B供电经济性C供电可靠性（答案：C）3、为了适应电力系统运行调节的需要，通常在变压器的（）上设计制造了分接抽头。
A高压绕组B中压绕组C低压绕组（答案：A）4、采用分裂导线可（）输电线电抗。
A增大B减小C保持不变（答案：B）5、在有名单位制中，功率的表达式为（）A S=1.732XVXIB S=VXI CS=3XVXI DS^ICOS^（答案：A）6、电力系统的中性点是指（）A变压器的中性点B星形接线变压器的中性点C发电机的中性点DB和C（答案：D）7、我国电力系统的额定电压等级为（）A 3、6、10、35、110> 220（KV）B 3、6、10、35、66、110、220（KV）C 3、6、10、110> 220、330（KV）D 3、6、10、35、60、110、220> 330、500（KV）（答案：D）8、计算短路后任意时刻短路电流周期分量时，需要用到（）oA.互阻抗B.转移阻抗C.计算电抗（答案：C）9、冲击电流是短路电流（）。
A.最大瞬吋值B.最小瞬时值C.有效值（答案:A）10、短路电流周期分量的标么值与（）有关。
A.转移电抗和短路时间B.计算电抗和短路点距离C.计算电抗和短路时间（答案：C）11、在系统发生短路吋，异步电动机（）向系统提供短路电流。
A.绝对不B.—直C.有时（答案：C）12、对于静止元件来说，其（）。
A正序电抗=负序电抗B正序电抗=零序电抗C负序电抗=零序电抗（答案:A）13、有架空地线的输电线的零序电抗（）无架空地线的输电线的零序电抗。
A大于B小于C等于（答案：B）14、 系统中所有电力用户的用电设备所消耗的电功率总和称Z 为（）。
A 综合用电负荷B 供电负荷C 发电负荷（答案：A ）15、 供电负荷加上发电厂厂用电消耗的功率称之为（ ）oA 综合用电负荷B 电力系统负荷C 发电负荷（答案：C ）16、 计算机计算电力系统潮流时，PQ 节点是指给定该节点（）的节点。
电力系统分析模拟题(含参考答案)
电力系统分析模拟题（含参考答案）一、单选题（共137题，每题1分，共137分）1.电压损耗是指线路始末两端电压的（）A、数值差B、电压降落的横分量C、相量差D、相位差正确答案：A2.装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）。
A、PQ节点；B、PV节点；C、平衡结点；D、不能确定。
正确答案：B3.两相短路接地的复合序网与下列复合序网（）的哪一种。
A、正序、负序网络并联B、正序、负序网络串联C、正序、负序、零序网络串联D、正序、负序、零序网络并联正确答案：D4.架空输电线路采用分裂导线的目的是( )。
A、增大输电线路电容。
B、减小输电线路电阻；C、减小输电线路电抗；正确答案：C5.500kv超高压输电线路两端装设并联电抗器的目的是( )。
A、防止输电线路重载时末端电压降低；B、防止输电线路轻载时末端电压降低。
C、防止输电线路轻载时末端电压升高；正确答案：C6.下面所列的电力系统负荷波动中，可以预测的是（）A、由生产、生活规律和气象条件变化所引起的第三类负荷变化；B、由用电设备的投入和退出运行所引起的第一类负荷变化；C、第一类和第二类负荷变化。
D、由大容量的用电设备投入或退出所引起的第二类负荷变化；正确答案：A7.无零序电流分量的不对称短路是（）A、两相短路B、单相接地短路C、三相短路D、两相短路接地正确答案：A8.电力系统一次调频的响应时间为（）。
A、2-20秒B、1-5秒C、10-50秒D、5-10秒正确答案：A9.110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（）。
A、减少雷击事故，降低输电线路对地电压；B、减少雷击事故，提高电能质量；C、减少雷击事故，提高输电线路的耐压水平。
D、减少线路雷击事故，提高供电可靠性；正确答案：D10.联合电力系统的接线图及参数如下，联络线的功率传输限制为300MW，频率偏移超出才进行二次调频，当子系统A出现功率缺额200MW时，如系统A不参加一次调频，则联络线的功率情况为（）。
《电力系统分析II》习题
《电力系统分析II 》习题一、单选题1、 近似计算法中，变压器的变比应采用 （ ）。
A 、实际变比；B 、额定变比；C 、平均额定变比。
2、 电力系统的从3KV 到500kv 各电压等级对应的平均额定电压为 ( )。
A 、3.15，6.3，10.5，37， 115， 230，345，525；B 、3.15，6.3，11， 36.75，115， 230，345，525；C 、3.15，6.3，11， 37， 115.5，230，345，525。
3、 电力系统中性点经消弧线圈接地时，应采用的补偿方式为（ ）。
A 、过补偿B 、欠补偿C 、全补偿D 、全补偿或欠补偿4、 下面各组中完全属于系统参数的一组是（ ）。
A 、Z P U k 、、、；B 、Z U k δ、、、；C 、Z f k ω、、、；D 、R X Y k 、、、。
5、 为简化同步发电机三相短路的分析计算，采用了一些假设条件，下面各组条件中属于同步发电机三相短路分析假设条件的一组是（ ）A 、发电机绕组阻抗为零、发电机频率保持不变；B 、发电机磁路不饱和、发电机频率保持不变；C 、发电机绕组阻抗为零、发电机磁路不饱和；D 、发电机绕组电阻为零，发电机磁路已饱和。
6、 凸极同步发电机a 、b 、c 坐标下的磁链方程中，电感系数为常数的有（ ）。
A 、定子各相绕组自感系数；B 、定子各相绕组互感系数；C 、转子各绕组互感系数。
7、 采用同一型号导线的三相架空输电线路，相间距离增大时，电容（ ）。
A 、增大B 、减小C 、不变D 、无法确定8、 系统参数在某一平均值附近做微小变化时，系统状态变量在某组平均值附近微小波动，此时的电力系统运行状态属于（ ）。
A 、稳态运行；B 、电磁暂态过程；C 、机电暂态过程；D 、波过程。
9、 凸极同步发电机a 、b 、c 坐标下的磁链方程中，互电感系数变化周期与转子转动周期一致的是（）。
A、定子和转子绕组互感系数；B、定子各相绕组互感系数；C、转子各绕组互感系数。
电力系统分析考试题含参考答案
电力系统分析考试题含参考答案一、选择题（每题5分，共25分）1. 电力系统中，描述电压、电流随时间变化的函数称为（）。
A. 电压函数B. 电流函数C. 电压电流函数D. 微分方程答案：C2. 在电力系统中，为了提高系统的稳定性，通常采用（）。
A. 增大输电线路的电阻B. 增大发电机的电抗C. 提高系统的电压等级D. 增加系统的负载答案：C3. 电力系统中的无功功率主要由（）产生。
A. 同步电机B. 感应电机C. 变压器D. 电容器答案：A4. 在电力系统分析中，常用的潮流计算方法有（）。
A. 高斯消元法B. 牛顿-拉夫森法C. 矩阵求逆法D. 以上都是答案：D5. 电力系统短路计算的主要目的是（）。
A. 确定系统的稳定性B. 确定系统的电压等级C. 校验设备的承受能力D. 确定系统的无功需求答案：C二、填空题（每题5分，共25分）6. 电力系统中，描述电压、电流随时间变化的函数称为_________。
答案：电压电流函数7. 电力系统的稳定性主要取决于系统的_________和_________。
答案：电压等级、无功功率8. 在电力系统中，常用的潮流计算方法有_________、_________和_________。
答案：高斯消元法、牛顿-拉夫森法、矩阵求逆法9. 电力系统短路计算的主要目的是_________。
答案：校验设备的承受能力三、简答题（每题10分，共30分）10. 请简述电力系统分析的主要任务。
答案：电力系统分析的主要任务包括潮流计算、短路计算、稳定性分析、无功优化等。
潮流计算是为了确定电力系统中各节点的电压和功率分布；短路计算是为了校验系统在发生短路时设备的承受能力；稳定性分析是为了保证电力系统在运行过程中具有良好的稳定性；无功优化是为了在满足系统稳定性的前提下，经济地配置无功功率资源，提高系统的电压水平。
11. 请简述电力系统中的有功功率和无功功率的作用。
答案：有功功率主要用于完成电力系统的功率传输，满足用户的电力需求；无功功率主要用于维持电力系统的电压水平，提高系统的稳定性。
电力系统工程师科目二实操考题
电力系统工程师科目二实操考题第一部分：单选题（共10题，每题2分）1. 在锅炉中，引射泵的作用是：- A. 提高水的温度- B. 压缩水- C. 供给高压吹灰蒸汽- D. 提供给锅炉补水2. 电力系统用地分为不同等级，按照使用性质可以分为（）- A. 发电用地、输电用地、变电用地- B. 发电用地、装置用地、终端用地- C. 用电用地、输电用地、变电用地- D. 发电用地、输变电用地、用户用地3. 电流互感器（CT）的基本原理是：- A. 根据法拉第电磁感应原理- B. 根据欧姆定律- C. 根据叠加定律- D. 根据虎克定律4. 以下对继电器的描述正确的是：- A. 一般用于低电压和电流的控制- B. 主要用于电力设备的保护与控制- C. 具有自动调整功能- D. 主要用于变频调速控制5. 电压互感器（VT）主要用于：- A. 测量电流- B. 测量电压- C. 测量频率- D. 测量功率6. 电力系统接地的作用是：- A. 提供保护- B. 改善电压质量- C. 防雷击- D. 提供电源7. 根据电力系统接地的抗湿病性能要求，对于电力系统的接地装置，可以采用（）的方式。
- A. 人工接地- B. 地下金属性接地体接地- C. 金属性接地体接地- D. 混凝土住宅基础搭接地8. 初级保护的作用是：- A. 及时发现故障并切除故障区域- B. 将一线故障转化为二线故障- C. 减少系统的投资- D. 保护上位设备的完整9. 输电线路中的过电压是由于（）产生的：- A. 直流电压的超压- B. 电力系统中的短路故障- C. 电力系统电能的瞬时变化- D. 负载变化引起的电压波动10. 电力系统中直流设备接地方式主要有（）。
- A. 单极接地和双极接地- B. 金属性接地和湿性接地- C. 直接接地和间接接地- D. 接地电阻和接地导线第二部分：解答题请从下列两个题目中任选一题，并详细解答。
(从以下两个题目中选择一个)1. 阐释电流互感器（CT）的原理、分类及其在电力系统中的应用。
电力系统暂态分析试卷及答案5套
电力系统暂态分析试卷（1）一、（25分）简答1．什么是电力系统短路故障？故障的类型有哪些？2．列出电力系统的各电压等级对应的平均额定电压？3．同步发电机三相短路时为什么要进行派克变换？4．分裂电抗的作用是什么？5．简述运算曲线法计算三相短路电流的步骤。
二、(15分)下图为一无穷大功率电源供电系统，设在K点发生三相短路，如果设计要求通过电源的冲击电流不得超过30 KA,问并行敷设的电缆线路最多容许几条？(K M=1.8)若选S B=100 MVA，U B=U av，试计算：(1) 电源G及系统S对f 点的转移电抗x Gf、x Sf。
(2) 如果根据运算曲线查得t = 0.2 秒时电源G的短路电流标么值为=2.6，则t = 0.2 秒时短路点总电流的有名值是多少？IG02.''四、（10分）系统接线如图所示, 当f 点发生不对称接地短路故障时, 试作出相应的各序等值网络。
(略去各元件电阻和所有对地导纳及变压器励磁导纳)五、（10分）如图所示系统，电抗为归算到统一基准值下的标么值（S B =100MVA ，U B =平均额定电压），用正序等效定则计算以下各种情况短路时，短路点的A 相正序电流有名值，（1）三相短路；（2）A 相接地短路；六、（10分）如图所示系统，求发电机电势E q 和静态稳定储备系数K p ？（注：图中参数为归算到统一基准值下的标么值S B =100MVA ，U B =平均额定电压）七、（15分）有一简单系统，已知发电机参数2.0='dx ，E΄ =1.2，原动机功率P T =1.5，线路参数如图所示，无穷大电源电压000.1∠=c U ，如果开关K 突然合上，电容电抗Xc=0.3试判断该系统能否保持暂态稳定?电力系统暂态分析试卷(2)一、简答（25分）1. 什么是短路？简述短路的现象和危害？2. 什么是短路冲击电流？出现冲击电流的条件是什么？3. 为什么同步发电机定、转子绕组的电感系数矩阵中会有零元素？4. 变压器中性点接小电阻的作用是什么？简要分析理由。
电力系统电力系统分析题库二试卷(练习题库)(2023版)
电力系统电力系统分析题库二试卷（练习题库）1、电力系统的备用容量按其作用可分为（）。
2、电力系统中的无功电源有（）。
3、变压器的参数是指（）。
4、电力网主要设备是（）o5、无功电源中的备用容量,主要储备于（）。
6、电力系统由（）、用电构成。
7、以下属于电力系统包含元件的是（）。
8、系统内电压大幅度下降的原因有（）。
9、电能生产、输送、消费的特点有（）。
10、对电力系统的基本要求（）o11、零序电压施加在变压器绕组的三角形侧或不接地星形侧时，下列说法正确的是（）O12、中性点运行方式有（）。
13、下列影响中性点运行方式选择的有（）。
14、下列属于对电力系统的大干扰的是（）。
15、电力系统的接线方式应满足（）o16、输电线路的参数指的是（）。
17、潮流计算的目的（）。
18、电力系统频率调整分为（）。
19、电压中枢点是指（）o20、两端电源供电网循环功率的大小取决于（）。
21、输电线路等效电路中消耗有功功率的是（）。
22、零序分量的特点（）。
23、电压中枢点一般选择为（）o24、短路故障（简称短路）主要为（）不正常连接。
25、负序分量的特点（）。
26、架空线由（）、金具组成。
27、变压器等效电路中无功功率消耗包括（）。
28、发生短路故障的具体原因（）o29、衡量电能质量的指标有（）o30、采用分裂导线的主要目的是（）＜,31、短路故障使电源供电回路（）o32、在变压器等值参数计算中，短路试验数据求的是（）。
33、下述情况中，系统能保持暂态稳定的是（）。
34、下列属于热备用的有（）。
35、电压控制的目的包括（）。
36、目前，我国输电方式有（）。
37、计算闭式网中潮流分布的步骤有（）。
38、下列是冷备用的有（）。
39、电压调节的方式可大致分为（）o40、短路中冲击电流出现的条件是（）o41、对称分量法正序分量的特点（）o42、电压调整的措施有（）。
43、一台额定电压13.8kV,额定功率为125MW,功率因数为0.85的发电机, 其电抗标幺值为0.18（44、当系统无功功率不足时，可以采用的调压方式有（）。
第二套模拟题(有答案)
第二套模拟题1、接地线、接地刀闸与检修设备之间不得连有断路器(开关)或熔断器。
()√2、为防止跨步电压触电,进入故障点区域人员应穿绝缘鞋。
()√3、工作负责人为了工作方便,在同一时间内可以写两张操作票。
×4、电气工作开始前,必须完成工作许可手续。
()√5、一般地,电力系统的运行电压在正常情况下不允许超过最高工作电压。
()√6、保护间隙是最简单、最经济的防雷设备,它结构十分简单,维护也方便。
()√7、金属氧化物避雷器的特点包括动作迅速、无续流、残压低、通流量大等。
()√8、在防雷装置中用以接受雷云放电的金属导体称为消雷器。
()×9、感应电动势的方向与磁力线方向、导体运动方向相关。
()√10、三相交流对称电路中,如采用星形接线时,线电压等于相电压。
()×11、导体处于变化的磁场中时,导体内会产生感应电动势。
()√12、钳表是用电流互感器的原理制造的,所以只能用来测量交流电流。
×13、用数字万用表测量直流电压时,极性接反会损坏数字万用表。
×14、某一段时间内负载消耗的电能可以用电度表来测量。
√15、在中性点不接地的电力系统中,单相接地故障运行时间一般不应超过2h。
()√16、电网按其在电力系统中的作用不同,分为输电网和配电网,配电网是以高压甚至超高电压将发电厂、变电所或变电所之间连接起来的送电网络,所以又称为电力网中的主网架。
()×17、电能质量包括电流、频率和波形的质量。
()×18、火力发电厂假如既发电又供热则称热电厂。
()√19、电力系统中相与相之间或相与地之间(对中性点直接接地系统而言)通过金属导体、电弧或其它较小阻抗连结而形成的正常状态称为短路。
()×20、电网谐波的产生,主要在于电力系统中存在各种线性元件。
()×21、线路维护的目的是保证线路安全运行到下一个检修周期。
()√22、低压配电线路的电压为10kV及以下。
电力系统分析(第2版)_在线作业_1,2,3,4
电力系统分析（第2版）_在线作业_1交卷时间2018-10-12 14:49:40一、单选题（每题5分，共18道小题，总分值90分）1.一条线路，电阻为1W，末端电压为10kV，末端有功、无功功率分别为1.6MW和1.0Mvar，线路的有功功率损耗为（）MW。
（5分）A1.6B0.016C0.0356D1纠错正确答案您的答案是C回答正确展开解析知识点电力系统分析（第2版）2.已知节点1的注入功率P1=0.8和Q1=0.2，待求U1和δ1，该节点属于（）节点。
（5分）APQBPVC平衡D参考纠错正确答案您的答案是A回答正确展开解析知识点电力系统分析（第2版）3.针对冲击性负载引起的电压变动，宜采用（）调压措施。
（5分）A并联电容器B并联电抗器C静止无功补偿器D同步调相机纠错正确答案您的答案是C回答正确展开解析知识点电力系统分析（第2版）4.架空线路的各序等值电抗的关系为：（）。
（5分）AX1<X2<X0BX1> X2>X0CX1=X2>X0DX1=X2<X0纠错正确答案您的答案是D回答正确展开解析知识点电力系统分析（第2版）5.架空线路的正、负和零序等值电抗的关系为X1=X2<X0。
（）（5分）A正确B错误纠错正确答案您的答案是A回答正确展开解析知识点电力系统分析（第2版）6.对于型号为JL/G1A-500/35-45/7的导线，（）。
（5分）A铝线导电截面积为45mm2B导线总截面积为500 mm2C钢线额定截面积为500 mm2D铝线导电截面积为500mm2纠错正确答案您的答案是D回答正确展开解析知识点电力系统分析（第2版）7.发电机耗量特性曲线上某一点切线的斜率为（）。
（5分）A耗量微增率B发电机组单位功率C负荷单位功率D调差率纠错正确答案您的答案是A回答正确展开解析知识点电力系统分析（第2版）8.某配电网的全年供电量为800万kWh，配电网的全年电能损耗为70万kWh，则（）。
电力系统分析2 课程知识 复习 学习材料 试题与参考答案
《电力系统分析2》课程知识复习学习材料试题与参考答案一、单选题1.中性点不直接接地系统，发生单相短路故障，非故障相电压上升为（C）。
A.3的二分之一方倍的线电压B.2的二分之一方倍的线电压C.3的二分之一方倍的相电压D.2的二分之一方倍的相电压2.设系统由两台有限容量的发电机组成，它们之间通过纯电抗相连，发电机采用经典模型，该系统可以简化为一台等值发电机与无穷大母线相连的系统，则该等值系统的惯性时间常数，机械输入功率以及电磁功率的说法错误的是（B）。
(两台发电机的惯性时间常数为TJ1，TJ2，原动机的输入功率分别为Pm1，Pm2，两台发电机之间总的连接电抗为X∑)A.惯性时间常数TJ= TJ1 TJ2/( TJ1 +TJ2)B.机械输入功率Pm= (TJ2 Pm1 + TJ1 Pm2)/( TJ1 +TJ2)C.电磁功率Pe=Pe1= E' 1 E' 2sin(δ1-δ2) / X∑3.电力系统的复杂故障是指（C）。
A.横向故障；B.纵向故障；C.电力系统中不同地点同时发生故障。
4.关于不对称短路时短路电流中的各种电流分量，下述说法中正确的是（C）A.短路电流中除正序分量外，其它分量都将逐渐衰减到零B.短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都不会衰减C.短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都将从短路瞬间的起始值衰减到其稳态值5.下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（B）A.不存在电流；B.过渡过程中存在电流；C.电流始终存在。
6. 在简单电力系统中，如某点的三序阻抗, Z∑(1)= Z∑(2)=Z∑(0)则在该地点发生不同类型短路故障时，按对发电机并列运行暂态稳定性影响从大到小排序，应为（B）A.单相接地短路、两相短路、两相短路接地、三相短路B.三相短路、两相短路接地、两相短路、单相接地短路C.两相短路、两相短路接地、单相接地短路、三相短路7.变压器为接法，当某点（变压器三角形接线侧）发生BC两相短路时，则星形侧三相电流最大的是（C）A.相电流最大B.B相电流最大C.C相电流最大8. 关于同杆双回架空输电线路，下面说法中正确的是（A）A.一般情况下可以忽略双回路对正序和负序电抗的影响，但对零序电抗的影响却不能忽略B.一般情况下双回路对正序、负序和零序电抗的影响都可以忽略C.一般情况下双回路对正序、负序和零序电抗的影响都不可以忽略9.不属于提高电力系统并列运行静态稳定性的措施有( B )A.采用分裂导线，线路串联电力电容器B.快速切除故障C.采用先进的自动励磁装置10. 应用小干扰法分析系统静态稳定，计及阻尼系数作用时，能使系统稳定的条件有（C）A.D<0 SEq>0B.D<0 SEq<0C.D>0 SEq>011.电力系统一相断线时的复合序网在形式上与（B）的复合序网相同。
高压第2套试题及答案
高压进网电工试卷（二）--------------------------------------------------------------------------------------一、单项选择题1、突然中断供电会造成经济较大损失、社会秩序混乱或在政治上产生较大影响的负荷是（）负荷。
A. 一类B. 二类C. 三类2、我国国标对220KV及以上系统规定的电压波动允许值是（）。
A. 1.6%B. 2%C. 2.5%3、多绕组变压器的额定容量是（）。
A. 最大的绕组额定容量B. 各个绕组额定容量之和C. 各个绕组额定容量的平均值4、如果忽略变压器一、二次绕组的漏电抗和电阻时，变压器一次侧电压有效值等于（），二次侧电压有效值等于二次侧感应电势有效值。
A. 一次侧感应电势最大值B. 一次侧感应电势瞬时值C. 一次侧感应电势有效值5、三相变压器绕组为D联结时，绕组相电流乘以3就等于（）。
A. 线电流B. 最大电流C. 相电流6、双绕组变压器的额定容量（）绕组额定容量。
A. 大于B. 等同于C. 小于7、在忽略变压器内部损耗地情况下，变压器的一、二次电流之比与( )之比成反比。
A. 一、二次侧电压瞬时值B. 一、二次侧电压最大值C.一、二次侧电压有效值8、变压器（）开路，一次绕组施加额定频率的额定电压时，一次绕组中流过的电流为空载电流。
A. 一次绕组B. 二次绕组C. 高压绕组9、变压器一次绕组加额定电压，二次绕组（）时，二次电压大小将随负载电流大小和负载功率因数大小的改变而改变。
A. 带负载运行B.空载运行C. 短路运行10、在电力系统中，（）能将不同电压等级的线路连接起来。
A. 变压器B. 电流互感器C. 电压互感器11、远距离输送电能时，首先要将发电机的输出电压通过升压变压器升高到几万伏或几十万伏，以（）输电线上的能量损耗。
A. 减小B. 增大C. 改变12、几万伏或几十万伏高压电能输送到（）后，必须经过不同的降压变压器将高电压降低为不同等级的电压，以满足各种负荷的需要。
