DIY自己12V开关电源步骤 (施工方案) - 副本
开关电源的制作流程
开关电源的制作流程开关电源（Switch Mode Power Supply，SMPS）具有高效率、低功率、体积小、重量轻等显著优点，代表了稳压电源的发展方向，现已成为稳压电源的主流产品。
开关电源的设计与制作要求设计者具有丰富的实践经验，既要完成设计制作，又要懂得调试、测试与分析等。
本文章介绍开关电源组成及制作、调试所需的基本步骤和方法。
第一节开关电源的电路组成开关电源一般是指输入与输出隔离的电源变换器，包括AC/DC电源变换器和DC/DC电源变换器，也称为AC/DC开关电源和DC/DC开关电源。
非隔离式DC/DC变换器也属于开关电源，通常称之为开关稳压器。
1、AC/DC开关电源的组成AC/DC开关电源的典型结构如图1-1-1所示。
电源由输入电磁干扰（EMI）滤波器、输入整流/滤波电路、功率变换电路、PWM控制器电路、输出整流/滤波电路和输出电压反馈电路组成。
图1-1-1 AC/DC开关电源的典型结构其中输入整流/滤波电路、功率变换电路、输出整流/滤波电路和PWM控制器电路是主要电路，其他为辅助电路。
有些开关电源中还有防雷击电路、输入过压/欠压保护电路、输出过压保护电路、输出过流保护电路、输出短路保护电路等其他辅助电路。
2. DC/DC开关电源的组成DC/DC开关电源的组成相对AC/DC开关电源要简单一点，其典型结构如图1-1-2所示。
电源由输入滤波电路、功率变换电路、PWM控制器电路、输出整流/滤波电路和输出电压反馈电路组成。
当然，有些DC/DC开关电源也会包含其他辅助电路。
图1-1-2 DC/DC开关电源的典型结构第二节开关电源的制作流程开关电源的设计与制作要从主电路开始，其中功率变换电路是开关电源的核心。
功率变换电路的结构也称开关电源拓扑结构，该结构有多种类型。
拓扑结构也决定了与之配套的PWM控制器和输出整流/滤波电路。
下面介绍开关电源设计与制作一般流程。
1.解定电路结构(DC/DC变换器的结构)无论是AC/DC开关电源还是DC/DC开关电源，其核心都是DC/DC变换器。
正负12V电源制作
龙哥威武
正负12V电源的制作
想必几乎每个在学习单片机的时候都会遇到运放，而大部分运放又是双电源供电，这给我们这些初学者就制造了很多麻烦。
起初，我买了一个L7912的稳压电源芯片，天真的认为只要给它一个大于12V的电源，它就会给我输出一个-12V来。
可是天不如人意，L7912没那么强大的功能，最后的结果是直接烧点了，而且声音还特别响。
后来查阅了很多资料，最后定下了用变压器做一个正负12V电源，我用Proteus仿真了下，截图如下：
在启动仿真以后，发现+12V可以输出，而-12V输出则是逐渐增大，最终到达-17V多点停了下来，起初我以为是仿真不精确，就亲手把电路焊接起来，结果发现负电压输出-11.99V，而正电压却一点电压都没有（0.00V）。
没办法继续查阅资料，发现一个字眼那就是双输出变压器，而我用的是从别的电路板中拆下的不是双输出，最终我用双输出再用Proteus测试了一遍，结果很正确，不过还没有通过实践来验证。

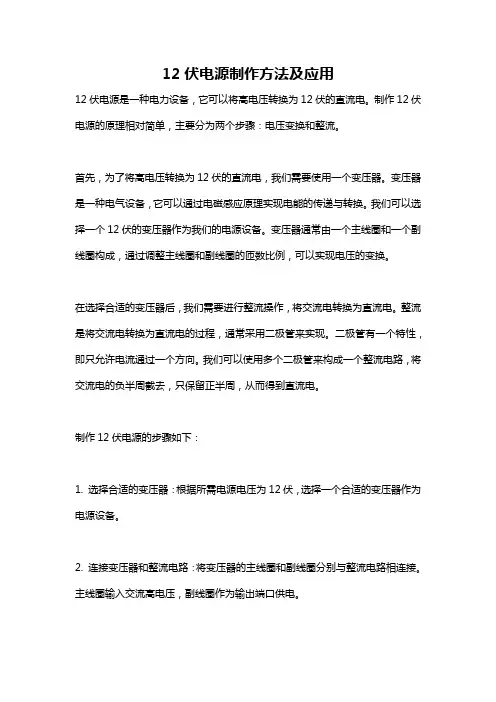

12伏电源制作方法及应用
12伏电源制作方法及应用12伏电源是一种电力设备，它可以将高电压转换为12伏的直流电。
制作12伏电源的原理相对简单，主要分为两个步骤：电压变换和整流。
首先，为了将高电压转换为12伏的直流电，我们需要使用一个变压器。
变压器是一种电气设备，它可以通过电磁感应原理实现电能的传递与转换。
我们可以选择一个12伏的变压器作为我们的电源设备。
变压器通常由一个主线圈和一个副线圈构成，通过调整主线圈和副线圈的匝数比例，可以实现电压的变换。
在选择合适的变压器后，我们需要进行整流操作，将交流电转换为直流电。
整流是将交流电转换为直流电的过程，通常采用二极管来实现。
二极管有一个特性，即只允许电流通过一个方向。
我们可以使用多个二极管来构成一个整流电路，将交流电的负半周截去，只保留正半周，从而得到直流电。
制作12伏电源的步骤如下：1. 选择合适的变压器：根据所需电源电压为12伏，选择一个合适的变压器作为电源设备。
2. 连接变压器和整流电路：将变压器的主线圈和副线圈分别与整流电路相连接。
主线圈输入交流高电压，副线圈作为输出端口供电。
3. 设计整流电路：选择合适的二极管和电容器构成整流电路。
电容器用于平滑电流，以确保输出的直流电稳定。
4. 连接电容器和输出端口：将整流电路的输出端口与电容器相连接。
5. 设置输出电压：通过调整变压器的匝数比例，可以设置输出电压为12伏。
通过以上步骤，我们就可以制作一个12伏的直流电源。
12伏电源可以广泛应用于各种电子设备和电路中。
以下是几个常见的应用例子：1. 电子产品供电：许多电子设备，如计算机、电视、音响等，都需要12伏的直流电源供电。
12伏电源可以为这些设备提供稳定可靠的电力支持。
2. 汽车电源：汽车的电器系统通常使用12伏的直流电源供电。
例如，车载音响、车内照明等设备都需要12伏电源。
3. 无线电设备：许多无线电设备，如收音机、对讲机等，需要12伏电源来提供电力。
4. 实验室设备：实验室中的一些设备和仪器，如示波器、可调电源等，需要12伏电源。
教你一个220v转12v电瓶充电器的制作方案
教你一个220v转12v电瓶充电器的制作方案展开全文近期我遇见很多网友谈起12v的电瓶充电器，其实怎么说呢电瓶充电就是放点的一个逆过程，我们在高中也都学过原电池的工作原理，不知道大家有没有还给老师，既然前面说到电瓶充电就是一个放电的逆过程，理论上我们可以制作一个电压源，源源为电瓶通电这样就可以实现对电瓶充电，这是一个最简单的方法。
我们今天就给大家讲述一种220v转12v的恒压源为电瓶充电的充电器，既然我们想做220v转12v的充电器，要满足这个要求必须满足第一个条件降压，也就是需要一个220v转12v的降压器，电流大小可以自己选择，我们使用的这款为2A，来看下图片降压器降压器上面有两根红线也就是接220v端接口，输出端有一根白线是共地端口，两根蓝色的线是降压之后的输出-12v和12v，我们这里选用12v的端口，不过降压之后还不能直接连在电瓶上，我想我们都知道家用电网是交流电，所以我们降压之后的电压也是交流。
交流波形但是呢我们的电瓶是个直流的，所以必须需要我们进行整流，我们所选用的电路为桥式整流，原理图如下桥式电路是由四个二极管串联连接而成，我们也可以很容易的看出电路的连接情况，如果你觉得这样很麻烦的话，远远可以买个整流芯片，我以前用过MB10F挺好用的，大家如果喜欢可以试一下，我们整流之后的信号波形为这种波形虽说把交流变成了直流（说明下，电流或电压同在x轴的一侧就是直流），但是这种直流信号怎么感觉不是我们所想要的那种波形，确实我们还需要把信号给稳定住，也就是他的信号是一条直线，其中一种最简单的方案就是在输出端并个电容，也就是桥式整流电路中的电阻和标注G这个器件的两端并联一个大电容，这样就能产生直流信号。
图片来源于网络到这一步在理论上我们制作的220v转12v电瓶充电器制作成功了，但是他还有一些缺点，就是在充电的过程中如果电瓶充满的话这个充电器不能够自动停止，而且还有可能出现电压不稳定（波动不会很大），至于前者可以加个控制芯片后者可以加个稳压器，如果用我们讲述的这种方法转化波形较好，充电时间能够计算出来，其实不加是可以的。
改制12V三阶段充电器全过程
改制12V三阶段充电器全过程本帖最后由唐山老电工于 2016-10-8 08:06 编辑一取材电子爱好者的DIY活动应尽量以废物利用为前提，改装制作12V 铅酸蓄电池三阶段充电器，最好选用淘汰的36V/12AH电动车充电器。
为了减少改装难度，应选择次级只有一组输出绕组的充电器。
二改造方案目前常用的方法有两种：1. 改造高频变压器，根据需要的电压减少次级匝数。
这个方法虽行之有效但拆解高频变压器有些风险，稍不注意就会损坏磁芯。
2. 给电源芯片UC3842提供一个独立电源，然后调整次级相关电路元件参数以得到需要的充电电压、电流输出。
以下介绍第二种方案的改造过程：1.准备一个12V的电源适配器2.对电路中的四个部位进行改造和调整注：下图为相似电路图3.具体改造程序和注意事项：第一步红色框改造首先确认要改装的充电器能正常工作。
将红框内UC3842的反馈电源打叉部位断开，在A、0两点接入12V电源。
确认改变3842电源后充电器的输出正常。
注意事项：D7不要取消，极性不要接错。
第二步断开LM358的7脚左侧二极管D12，调整降低篮框内的TL431上拉电阻R16，将输出电压调整到12V铅酸蓄电池的高恒压值14.5-15V。
注意事项：这个电阻的阻值与输出电压成正比，减小阻值降低输出电压。
在原电阻上并联500K电位器调整，然后换用固定电阻代替。
改变TL431的下拉电阻也行，但注意千万不要使上拉电阻的阻值大于原值或开路。
第三步降低绿框内的R20阻值，用一只几百欧（阻值要求不严格）的1W电阻即可。
第四步恢复D12 ，调整黄框内的低恒压控制电阻R22和R23，使空载时的输出电压在13.5-14V即可。
注意事项：这两个电阻的阻值与输出电压成正比，阻值小输出低。
将增加的12V电源板置于充电器的空间内，与充电器电路的绝缘应妥善处理。
用24V低压灯泡做带载试验，一般不会出现问题。
因为充12V/12AH的电瓶只需要原36V/12AH充电器的1/3功率。
改AT电源做12V电瓶充电器（利用PG电路充满断开电瓶）创意DIY
改AT电源做12V电瓶充电器（利用PG电路充满断开电瓶）创意DIY赞助商链接有个闲置了6-8年的AT电源，改为12V电瓶充电器，研究了一下AT电源的电路，比ATX简单一些，而且LM339组成的PG或者叫PW OK信号(电源准备好)电路是一个电压检测比较，延时电路。
可以改为在14.5V定压给电瓶充电时，充满后电瓶达到14.5V时，延时5分钟断开电瓶（根据自己需要改，替换RC延时电容可以设为5-30分钟），以免电瓶过充干烧电瓶水。
本充电器设为输出电压13.8V和14.5两档，在13.8V时浮充，可以长时间给电瓶充电而不会充坏电瓶。
而且改装时保留了原来电源的过压限流过流保护电路，不怕短路烧毁充电器。
需要调限流的可参考猪蹄关于调流的帖子，利用TL494的15,16脚来实现调流。
无论改定压还是改可调前都要先把-5V,-12V连接到LM339的5脚的欠压保护电路的取样电阻和二极管拆除，+3.3V连接到LM339的5脚的稳压管二极管拆除，把+5V连接到LM339的5脚的稳压管二极管（原来是6V的）替换成7.5-12V（根据改装后的原5V输出电压来定，本电源改装后原+5V最高只能到6.5V，所以用7.5V的）的稳压管，原12V如果有稳压管到LM339的5脚，也要换成比输出电压高1-2V的稳压管。
不要把494的4脚接地来取消全部保护，否则调试时容易自激烧电源。
不多说了，上图。
首先根据实物绘出需要改装的部分的电原理图：[attachment=1317300][attachment=1317301][attachment=1317302]以上画有红圈的都是需要拆除的，蓝圈内是必须改的。
根据以上把无用的输出部分，-5V,-12V至LM339的5脚的欠压保护部分拆除，把+5V,+12V输出的电容换高耐压的，+5V至LM339的过压保护取样电阻换成7.5~12V稳压管。
494的3脚至339的9脚的电阻和电容拆除。
改后的输出电路：[attachment=1317315]改电压：因本电路的TL494的2脚没有对地电阻分压，直接通过4.7K电阻获取14脚的5V基准电压做参考电压，改2脚的参考电压来改输出电压比较麻烦，于是通过改1脚的取样电路来改输出电压。
正负5V正负12V电源制作
正负5V、正负12V电源制作
本文介绍使用三端稳压模块7805、7905、7812、7912制作正负5V、正负12V电源。
电路图如下：(如有错误,请指出,不能误导他人)
元器件选择：
1.变压器：既然要产生负电压，如不使用特殊芯片，必须使用三端输出的变压器，可选
择15V/10W、15V/30W等，变压器功率要根据实际电路定。
2.
2.整流桥：可以买4个1N4007二极管，或者直接买集成了的整流桥。
3.自锁式开关：这个开关的作用不多说，用哪个输出按哪个开关。
4.2200uF电解电容：也可以使用4700uF电解电容，强调一下，电解电容正负端要接对，特别是产生负电压的电路里，应该是地相对-12V是高电压。
耐压值25V或50V。
5.0.33uF、1uF电容：陶瓷、独石电容均可，耐压值25V或50V。
6.三端稳压模块：制作实际电源的时候，最好买个散热片，一定要注意管脚定义。
（下文附图说明）而且为保证模块安全，可在稳压模块输入输出端并联一个二极管，具体电路参考此网页：/view/134401d233d4b14e852468c8.html
7.发光二极管：用于显示工作状态，正负端务必接对。
附录：
7805、7812管脚图
7905、7912管脚图。
介绍几款实用的十二伏输电五安开关电源电路制作方法
介绍几款实用的十二伏输电五安开关电源电路制作方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!实用的十二伏输电五安开关电源电路制作方法1. 介绍在电子设备中，十二伏输出的五安开关电源电路是一种常见且实用的设计。
自制12v开关电源电路图
自制12v开关电源电路图2011-08-19 11:56:50 来源:互联网关键字：12v 开关电源+12V、0.5A单片开关稳压电源的电路如图所示。
其输出功率为6W。
当输入交流电压在110～260V范围内变化时，电压调整率Sv≤1％。
当负载电流大幅度变化时，负载调整率SI=5％～7％。
为简化电路，这里采用了基本反馈方式。
接通电源后，220V交流电首先经过桥式整流和C1滤波，得到约+300V的直流高压，再通过高频变压器的初级线圈N1，给WSl57提供所需的工作电压。
从次级线圈N2上输出的脉宽调制功率信号，经VD7、C4、L和C5进行高频整流滤波，获得+12V、0.5A的稳压输出。
反馈线圈N3上的电压则通过VD6、R2、C3整流滤波后，将控制电流加至控制端C上。
由VD5、R1，和C2构成的吸收回路，能有效抑制漏极上的反向峰值电压。
该电路的稳压原理分析如下：当由于某种原因致使Uo↓时，反馈线圈电压及控制端电流也随之降低，而芯片内部产生的误差电压Ur↑时，PWM比较器输出的脉冲占空比D↑，经过MOSFET和降压式输出电路使得Uo↑，最终能维持输出电压不变。
反之亦然。
如图所示12v开关电源电路图分享到：相关阅读开关电源的基本控制原理2011-08-19 开关电源的种类2011-08-19 由MC33374T/TV构成52W开关电源的电路2011-08-19 ERICSSON型开关电源电路图,原理图2011-08-19 采用电容传感器的全电子开关电源设计2011-08-18 降压开关电源设计过程中控制技术的选择2011-08-18 通信用高频开关电源技术的发展2011-08-18 静电感应晶闸管（SITH）在开关电源电路中的应用2011-08-18 基于VIPer22A的空调开关电源设计2011-08-18 超低功耗开关电源零空载功耗的设计实现2011-08-16(本文转自电子工程世界：/mndz/2011/0819/article_11573.html) 开关电源的基本控制原理2011-08-19 12:13:12 来源:互联网关键字：开关电源控制原理一．开关电源的控制结构：一般地，开关电源大致由输入电路、变换器、控制电路、输出电路四个主体组成。
12V1A 12V0.5A电源DIY-设计
开关电源DIY流程——自述“如何从给定的设计规格设计出开关电源？具体步骤是什么？”“开关电源中的电感、变压器怎么自己制作？控制芯片如何选型？”“如何选择磁芯外形、变频器类型、工作频率、计算各种参数呢？”“如何进行优化和折中？”……电源是一切电子设备的心脏，没有电源，电子设备就不可能工作。
虽然市面上有很多介绍开关电源的书籍，但仍然缺少快速入门及经验总结类的资料，所以，尽管资料丰富，但还是有很多人不知道怎样利用。
当然这篇文档只是入门介绍，深入研究还要看其他专著。
从电网得到的交流电或由电池取得的直流电是随环境温度、时间和负载所变化的，它们不能直接成为电子设备所需的内部电源。
电子设备由于要完成许多高级的功能，对其供电电源的精度随环境的变化，动态响应能力，还有很多其他的指标都有非常高的要求。
将电网或电池的一次电能转换为符合电子设备要求的二次电能，这样的变换设备就是我们这里要讲的电源。
随着片状电子元件、表面安装技术及大规模集成电路的发展，电子产品越来越小型化、轻型化，如何缩小电源的体积减轻重量，提高电源的转换效率，增强对电网电压的适应性，是人们致力于研究的重点。
一个比较好的解决方案是：以轻巧的高频变压器取代笨重的工频变压器，采用脉冲调制技术的直流--直流变换器型稳压电源，即我们马上就要讲到的开关电源。
开关电源具有管耗小、效率高、稳压范围宽及体积小、重量轻等优点，目前已在各种电子仪器和设备、航空和宇宙飞行器、发射机、电子计算机、通讯设备和电视机、录放像机等中得到了广泛应用。
开关电源按变换方式可分为以下四大类：1、AC/DC 开关电源2、DC/DC 开关电源3、DC/AC 逆变器4、AC/AC 变频器目前只将前面两类称为开关电源，将后面两类分别称为逆变器和变频器。
开关电源按应用方式可分为以下三大类：1、外置电源与设备分开放置的电源模块或电源系统，如：---通信用一次电源模块和系统---电力操作电源模块和系统---手机电池充电器---笔记本电脑的Adapter---各类手提设备、便携设备的电池充电器等等2、内置电源放在设备内部的电源模块或电源系统，如：---计算机内部的SilverBox和VRM---家电（如：普通电视机、等离子电视机、液晶电视机）内部的供电电源---工业控制设备内部的电源---仪器中使用的电源---通信设备内部的电源模块和系统---复印机、传真机、打印机等的内部电源等等3、板上电源放在设备内单板上的电源模块，如：---标准砖类电源（全砖、半砖、1/4砖、1/8砖）---非隔离POL（Point of Load 负载点）变换器---VRM（Voltage regulator module电压调节模块）和VRD（Voltage regulator down）---小功率SMD电源---SIP和DIP电源等等开发一个开关电源产品所需要的基本技能：1、认识组成开关电源的所有元器件2、掌握各种元器件的电气性能和电路符号3、会自己制作各种磁芯元件4、会正确装配电源中的各个部分5、了解电源各项指标的意义并掌握如何测试的方法6、会使用仪器对装配后的电源进行正确的调试，优化和折中7、会对获得的实验结果进行分析，并进行总结8、会从不同渠道不断地学习电源知识并能够和别人交流开发一个开关电源产品所需要的专业理论知识：1、有源PFC的拓扑分析，控制与设计2、DC/DC功率变换器的拓扑与稳态分析3、开关电源的功率级参数设计4、开关电源的控制与动态分析5、开关电源的小信号分析与设计6、开关电源的大信号分析与设计7、开关电源的EMI分析与设计8、开关电源的热分析与设计9、开关电源的容差分析与设计10、开关电源的各种保护技术11、开关电源的同步整流技术12、开关电源的模块均流控制技术有些技术很成熟了，只要查表或者使用现成电路或专用芯片就可以做好。
怎样用家里旧电脑的电源改装12V10A直流电源？
怎样用家里旧电脑的电源改装12V10A直流电源？怎样用家里的旧电脑的电源改装12V10A直流电源?♛旧电脑的ATX电源改12V10A直流电源时，得看旧电脑电源的功率。
如果功率在300W及以上的电源是可以输出12V10A直流电压、电流的。
此时将+3.3V、+5V、-12V的输出线不管它。
只需要用公共地COM线(黑色)和+12V黄色线。
旧电脑ATX输出插头见下图所示。
♛20针插头及引出线与输出电压看上图所示。
这里最简单的方法就是将7号绿色线(PS-ON)与16号黑色接线连接在一起即可正常输出直流电压。
♛如果自己具有DIY动手能力，可以在电源输入插孔中串联一只船形开关，来控制电源的输入。
也可以用船形开关将7号线与16号线利用开关使其连接或不连接也可以达到控制直流电源输出的目的。
作为只是输出直流12V10A就是这样简单。
如果要将其改为可以12V电瓶充电装置，则需要用下面的方法来改。
♥ATX电脑开关电源改12V电瓶充电器，非常简单。
充电器大多需要配一个大电流的开关电源，来给充电电源。
但是用ATX 电脑电源做电源时，有个问题，是必须解决的，就是要使电源输出高于12V，在14V，才能够充电。
要不然是不能正常工作的。
另外ATX电源的保护电路反映比较“迟钝”。
得将其内部电路进行简单改动。
①ATX电脑电源的12V与5V的电压检测都通过电阻串并后给IC 的电压检测端，也就是检测端，分压电阻网络同时检测12V与5V的输出电压。
②当我们在用12V充电时，由于是大电流工致开关电路的增加12V 的输出电压这时12V电压增加那么将导致分压电阻网路中的电压变化，相当于5V也在变化。
那么就有可能使IC 检测出电压异常，使电路暂定工作，即保护电路工作。
③要使能使用12V大电流充电，那么必须想办法让12V 电压上升，而又躲过IC的过压检测。
要找到什么分压检测电阻网络太麻烦，也会因电路不同而不同。
④此时可以采用一个简单办法来实现相同功能。
一种开关电源的制作方法
一种开关电源的制作方法摘要本文介绍一种简单易制的开关电源制作方法，使用开关电源可以将交流电转变为平稳可靠的直流电，适合用于各种电子设备的供电。
制作时需要一些电路知识和基本的焊接技巧，但难度不高。
本文详细介绍了电路布局、元件选型与连接、安装调试等步骤。
背景在电子设备中，为什么要使用电源呢？很多电子设备需要稳定的直流电来驱动电子元件。
而家用电源为交流电，不能直接满足需求，需要通过电源将交流转变成直流。
开关电源是一种常用的电源类型，它具有高效性、小体积、重量轻、成本低等优点，比其他电源更加节能环保。
本文旨在向读者介绍一种简单易制的开关电源制作方法，初学者也可以轻松学习。
开关电源制作方法电路布局选择基本的电路布局，将元器件仔细地布局在一块电路板上。
电路板的大小将取决于您需要的输出功率的大小以及您使用的元器件的尺寸。
为了方便，建议使用标准的机械制图纸。
您可以在PCB线路板上使用自动布线软件来绘制电路图，使得电路更加简洁美观。
元件选型与连接在此我们使用以下元件：•桥式整流器BY2510•电容100μFX2,1μFX1•5A稳压管78L05•三端稳压管LM317•双极型晶体管TIP122X3•电感9.0mH•可调节电阻200Ω我们通过如下电路连接方式对元器件进行连接：•将整流器接在电源输入端开关上；•整流后电压通过100μF电容存储，使输出电压平稳；•一颗LM317 稳压管被加入电桥，产生一个高负载电流的稳压源；•由于LI电感的存在，整个电路具有电源锁定效果，使整个电路具有稳定的输出；•三个晶体管（TIP122）负责驱动负载，将稳压的电压传递给负载。
安装调试在将元器件连接起来后，进行光敏调试，如调整电压输出和稳压标准。
最后将元器件牢固地固定在电路板上。
将电源插入空相关电源接口，并将负载连接到开关电源并测量电流、电压。
调试过程中，注意安全，不要用手触摸电路元件，防止电击危险。
结论本文介绍了一种简单易制、成本低、效率高的开关电源制作方法。
DIY一个可调直流电源
DIY一个可调直流电源
制作一个简单的可调电源，电压范围0.89-25V电流~5A
下面开始
第1步：材料
下面是我用这个项目的材料清单：
易趣：
- 1个LTC3780自动升降压电源
- 1个12V 5A开关电源
- 1个电压/电流双显示表头
- 1个500k电位器
- 2个接线柱
- 1个AC电源开关
-杂项准备适量电线，热收缩套管，烙铁，电源线，螺钉等等
第2步：做外壳，用亚克力或者塑料盒子都可以，木板有点蠢，外壳就不详细说明了
开一个表头的卡口，用电木铣，简单粗暴
这个挖个洞装扇热风扇用的
钻个孔装电源开关
电源开关先装上，背后的螺丝扭紧
风扇口外面装个罩子，安全
风扇对面开五个孔通风
步骤3：电路
接线方式就跟上图一样了，觉得不安全，把AC这边加一个保险丝座，装上保险丝
第4步：接线
先固定开关电源
在固定调压板
固定风扇，风朝外吹，觉得这样不好固定，可以直接用螺钉固定在外壳开口上
表头装上，开关焊上线，然后照着上面的接线图拔线接上
最后接上电源线，可以从旧电饭锅上面拆一个品字插座接上，这样电源线可以随时拔掉了
全部接好线以后，固定好，盖上
步骤5：测试
接线柱连万用表测量一下
电位器没有旋钮帽子的话随便做一个就行了。
电子设计电路常用的12V电源制作过程
一、原理图相关元件说明
1、J1 接变压器的输出端，J2 为正负12v 输出，由排针来实现。
2、变压器为220V 交流输入双12V 输出。
3、整流桥由市场上比较容易找得到的普通的整流二极管(1N4007)组成，4 个。
4、滤波电容主要由4 个2200UF 的电解电容组成。
5、LM7812 和LM7912 的输入端电容0.1UF\\0.33UF,输出端电容0.1u。
6、D
7、D8 为两个普通的二极管，利用其反向截止对LM7812 和LM7912 起到保护的作用。
7、发光二极管L1 和L2 为普通的发光二极管。二．原理图如下所示
e":"main_cont","paragraph_list":[0,1,2,3,4,5,6,7,8,9,10]}],"content":[{"content":[{"height":4,"src":"https:///imgf1/078boceabjzx53qd700b-11.webp","type":"ima,"special_feature":0,"type":"paragraph"},{"content":[{"text":"一、原理图相关元件说明","type":"text"}],"special_feature":0,"type":"paragraph"},{"content":[{"text":"1、j1 接变压器的输出端,j
正负12V电源制作
正负12V电源制作材料清单：1.变压器：使用额定功率为20VA的双绕组变压器，一侧输入电压为220V，另一侧为12V/0.5A。
2.整流桥：使用额定电流大于0.5A的整流桥，可以选择绝缘金属螺栓正弦波整流桥。
3.滤波电容：使用两个容量为2200μF/50V的滤波电容。
4.稳压电路：使用三端稳压器，可以选择LM7812和LM7912（分别用于正12V和负12V）。
5.过压欠压保护电路：使用额定电压为12V的过压保护芯片和欠压保护芯片。
6.散热器：用于稳压器和过压欠压保护芯片的散热器。
7.连接线：使用适合电流的连接线。
制作步骤：第一步：连接变压器1.将变压器的输入端的蓝线用磨刀机剥掉一段绝缘层。
2.连接变压器的输入端到交流电源插座的火线上，并用螺丝刀固定住。
3.将变压器的输入端的零线与交流电源插座的零线相连接，并用螺丝刀固定住。
4.确保连接牢固并安全，检查电源插座的电源指示灯是否亮起。
第二步：连接整流桥1.用磨刀机剥去整流桥的接线端的一段绝缘层。
2.将整流桥的交流输入端与变压器的输出端相连接，并用螺丝固定住。
3.连接整流桥的直流输出端到滤波电容的正负极上，并用焊锡焊接。
第三步：连接滤波电容1.将滤波电容的正负极连接到整流桥的直流输出端上，并用焊锡焊接。
2.确保连接牢固无松动。
第四步：连接稳压电路1.将正稳压器（LM7812）的输入端连接到滤波电容的正极上，并用焊锡牢固连接。
2.将正稳压器的输出端连接到电路板上的正12V输出端上。
3.将负稳压器（LM7912）的输入端连接到滤波电容的负极上，并用焊锡牢固连接。
4.将负稳压器的输出端连接到电路板上的负12V输出端上。
第五步：连接过压欠压保护电路1.根据芯片的引脚连接原理图，将过压保护芯片的引脚连接到电路板上，并用焊锡牢固连接。
2.将欠压保护芯片的引脚连接到电路板上，并用焊锡牢固连接。
3.将过压保护芯片的VCC引脚连接到正稳压器的输出端上，将地引脚连接到负稳压器的输出端上。
12v开关电源电路设计及电路图分析
12v开关电源电路设计及电路图分析想学好电路设计，就需要了解相关知识，那么12v开关电源的电路设计是怎么样的呢？以下是店铺为你整理推荐12v开关电源电路设计，希望你喜欢。
12v开关电源电路设计描述该开关电源属于小功率开关电源，输入220V交流市电，输出12V 直流电，最大输出电流1.3A,主要应用于小型设备的供电，比如楼宇监控设备等。
其电原理图如图1所示。
其控制核心器件为脉宽调制集成电路TL3843P(内含振荡器、脉宽调制比较器、逻辑控制器，具有过流、欠压等保护控制功能，最高工作频率可达500MHz.启动电流仅需ImA)。
各引脚功能如下：(1)脚是内部误差放大器的输出端，通常与(2)脚之间有反馈网络，确定误差放大器的增益。
(2)脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压(+2.5V)进行比较，产生误差控制电压，控制脉冲宽度。
(3)脚过流检测输入端，当接人的电压高于1V时，禁止驱动脉冲的输出。
(4)脚为RT/RC定时电阻和电容的公共接人端，用于产生锯齿振荡波。
(5)脚为接地端。
(6)脚为脉宽可调脉冲输出端。
(7)脚为工作电压输入端(10V>Vi≤30V)。
(8)脚为内部基准电压(VREF=5v)输出端。
12v开关电源电路设计图12v开关电源电路设计步骤一、输入与整流电路220V交流市电经O.IA保险管Fl及正温度系数热敏电阻PT1进入交流输入电路，交流输入电路由Cl和L构成，为一低通滤波器。
其主要作用是抗干扰、抑制杂波。
它既阻止市电网中高频干扰脉冲进入开关电源电路，叉阻止开关电源产生的高频干扰谐波进入市电网。
经过低通滤波器滤除了高频杂波的220V交流电，由ED1全桥整流。
C2滤波后，在C2两端得到约300V的直流电压。
该电压经开关变压器初级线圈后作为功率开关管Ql的工作电源;经R2到电容C4作为脉宽调制集成电路TL3843P的启动电源。
二、启动与稳压电路经整流滤波的300V电压：一路经开关变压器Tl的1~2绕组加到功率开关管Ql(K3326)的漏极，另一路经启动电阻R2加到U1(TL3843)的(7)脚，作为主控制芯片TL3843P的启动电源。
利用废节能灯电路板改成12V开关电源创意DIY
利用废节能灯电路板改成12V开关电源创意DIY
自己DIY，需要12V小电源，能带动继电器即可，变压器的体积大，不方便，又没有合适的12V电源适配器，看到坛子里有用节能灯电路板改成12V开关电源的，找两个试试，一次成功。
这是随便找来的5-9W节能灯电电路板，灯管发黑报废了。
拆掉一个小电容和电感后的电路板。
小心拆掉这个电感，先焊开背面的两个接线头，再用小刀把固定电感的塑料柱的边缘割掉（不要割短，还要固定呢），就慢慢拿下来了。
揭开E型磁芯的固定胶带，空隙比较大，用手头现有的0.4的纱包线绕20圈。
再将磁芯装回，并用胶带固定，垫纸片，留磁隙。
再把绕好的变压器放在原位置。
初级线接入原位置，在拆掉电容的位置安装一个高频电解电容（16V470u），次级接头一端焊到电容负极，另一端先焊到肖特基二极管的负极，肖特基二极管正极跟电容正极焊在一起（没有空间，直接将二极管插到电路板上了，利用的是原焊接电容的两个焊盘就是拆掉电容的位置）。
这是改造好的成品，次级电压11.6V（整流滤波后）。
反面。
跳线是将原灯管的另外两个接头短接（后面根据电路图再详细说）
另一个的背面。
二极管的管脚在电容下边，只好再划开一块焊盘了。
焊好整流二极管和滤波电容。
另一个也是如此。
线飞的有点高。
这个节能灯的电路图。
L是要改造的变压器，C2是拆除的电容，a、d两个接点飞线短接右下角的小电路图是要加的肖特基二极管和滤波电容。
其它什么都不用动。
谢谢！。
12v开关电源方案
12v开关电源方案开关电源是一种常见的电源类型，广泛应用于各种电子设备中。
本文将介绍一种12V开关电源方案，详细描述其设计和实施过程。
I. 方案概述本方案旨在设计一个高效可靠的12V开关电源，以满足不同类型电子设备的供电需求。
方案包括以下几个方面：输入端的AC/DC转换模块、开关电源控制芯片、输出端的滤波电路和保护电路等。
II. 输入端设计输入端需要将交流电源转换为直流电源，提供给开关电源的输入端。
选择一款合适的AC/DC转换模块，其输入电压范围应在市电标准工作电压范围内，同时具备过压、过流和短路保护功能。
输入端还应连接滤波电容，以消除输入电源中的噪声并提供稳定的电压。
III. 开关电源控制芯片选择一款高性能的开关电源控制芯片，其具备过流保护、过压保护和过温保护等功能。
该芯片的设计应考虑电源效率和输出稳定性，同时支持外部调节输出电压。
在设计过程中，应仔细参考芯片厂商提供的数据手册和应用指南，确保设计的安全可靠。
IV. 输出端设计输出端需要提供稳定的12V直流电压。
为了保证输出电压的稳定性，可以采用LC滤波电路，包括电感和电容器，用于滤除输出中的高频噪声。
根据实际需求，可以增加多组输出端口，分别供给不同的电子设备。
V. 保护电路设计保护电路是保证开关电源稳定可靠工作的关键。
常见的保护功能包括过流保护、过压保护、过温保护以及短路保护等。
这些保护电路可以通过选择合适的保护元器件和调整参数设置来实现。
当出现异常情况时，保护电路将会触发，切断电源或提醒用户进行相应的处理。
VI. 效率和功率因数在设计过程中，应注重开关电源的效率和功率因数。
电源的效率直接影响其能量的利用率，高效率的设计有助于降低功耗和散热。
功率因数是衡量电源对电网的负载能力的重要指标，高功率因数设计有助于减少对电网的干扰。
VII. 安全性和可靠性考虑在设计开关电源时，安全性和可靠性是至关重要的。
应考虑使用符合安全标准的元器件和材料，并进行必要的安全测试和认证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
改装调压开关电源施工方案
自己捡到的一个12V开关电源，初步修理后（虚焊）工作正常，输出端可以微调电压11.06V～15.34V，输出端电解电容器耐压16V。
准备动手改成0～15V的可调电源。
经在网上查找该机无电路图，经过参考其他图纸对比，改动方案如下：
1.接入调压电位器：
挑开R28靠电解电容正级一脚接调压电位器（10K）中心抽头，调压电位器的一端接494的13/14脚，另一端接地。
此时接通电源旋转调压电位器看输出电压是否变动及变动范围。
2.调高控制电压：
拆除相应的过电压限制, 挑开过压保护二极管印板D9的任意脚。
此时必须更换输出滤波电解电容耐压为25～
30V左右（考虑电解电容器的体积：高度及粗细）；拆除原电路中的电压微调电路。
3.接入辅助电源：
拆除大功率三极管E13009L的自激电阻，印板R8、R15 。
断开原电路辅助电源的整流二极管（在输出变压器下面D7、D8），将12V1A辅助电源正极接入494的12脚，负极接地（J7跳线）。
此时旋转调压电位器看电源电压下调极限值是多少？
4.接入电压、电流表：
电压电流表供电使用12V辅助电源。
电压表细红色线接辅助电源正极；电压表细黄色线接输出电压正极；接地线共用电流端粗黑线；电流端粗红线为输出电压负极。
5.拆除原接线排、安装调压电位器、输出电压接线柱、电压电流表。
6.旋紧散热片螺丝和底板螺丝。
合上外盖，旋紧外盖螺丝。
参考电路原理图（S-350-24）
主机图：
改动位置图：
该机输出电压在多次拆除元件试验后仍然无法调高（最大值15.34V），考虑大电流输出，需要各种保护电路，最后决定不再调高电压，主机电压调整范围为0.23～15.34V。
494在12V状态下，工作电流0.02A（20MA）,
可以考虑输出电流在500MA左右的微型辅助12V电源裸板。
