悬臂梁的应力测试应变片课程设计
实验四 悬臂梁动应变的测定
实验四悬臂梁动应变的测定
一：实验目的
熟悉DHDAS(5935N-1394)动态电阻应变仪，掌握悬臂梁动应变的测量方法
二：实验设备及仪表
（1）DHDAS(5935N-1394)动态电阻应变仪；
（2）扭转悬臂梁；
（3）待测电阻应变片。
三：实验方法
（1）在扭转悬臂梁上沿轴向准确贴好应变片。
（2）用半桥梁将应变片接入DH3817动态电阻应变仪
ε计（梁的材料（3）给梁逐级加砝码，使梁振动，由给梁所加重量换算出已知应变
弹性模量已知）；
ε仪记入表格。
（4）由应变仪测取每级荷载下的应变值
四：实验数据处理
h=7mm l=280mm b=28mm G=210GPa
五：结论
通过该实验掌握了DHDAS(5935N-1394)动态电阻应变仪的使用方法，熟悉了实验
过程，为下面实验的动态分析打下了良好的实验基础。
等强度悬臂梁静态应力测试实验报告
等强度悬臂梁静态应力测试实验报告
实验名称：强度悬臂梁静态应力测试实验
实验目的：通过对悬臂梁进行静态应力测试，了解悬臂梁在不同力度下的变形和应力分布情况。
实验设备和材料：
1. 强度悬臂梁
2. 支撑杆
3. 杠杆
4. 力传感器
5. 测量仪器（如示波器、测力计等）
实验步骤：
1. 将强度悬臂梁固定在支撑杆上，确保悬臂梁处于水平放置状态。
2. 根据实验要求，选择合适的力度施加在悬臂梁上，使用杠杆将力施加到悬臂梁的端部。
3. 使用力传感器测量施加在悬臂梁上的力大小，并记录下来。
4. 利用测力计或示波器测量悬臂梁上各处的应力分布情况，并绘制应力-位置曲线。
5. 观察悬臂梁在不同力度下的变形情况，并记录下来。
6. 如果需要，可以重复以上步骤，对不同力度的情况进行测试。
实验数据处理和结果分析：
1. 将测得的力度和应力数据整理，绘制力度-应力曲线。
2. 根据应力-位置曲线，分析悬臂梁上不同位置的应力分布情
况。
3. 分析悬臂梁在不同力度下的变形情况，观察是否符合理论预期。
4. 对实验结果进行讨论和总结，指出实验中可能存在的误差和改进措施。
实验注意事项：
1. 悬臂梁固定要稳固，确保测量结果准确可靠。
2. 施加力度时要逐渐增加，避免超过悬臂梁的强度范围而造成破坏。
3. 测量仪器要校准好，确保测量精度。
4. 实验过程中要注意安全，遵守实验室规定和操作规程。
以上是对强度悬臂梁静态应力测试实验报告的一个简要介绍，具体的实验内容和实验数据处理方法可以根据实际情况进行调整和完善。
【精品】等强度悬臂梁静应变测试与分析课程设计
等强度悬臂梁静应变测试与分析设计人学号指导教师学院专业班级2013年 1 月 10日目录设计名称 (1)设计任务 (1)设备仪器 (1)DH3818静态电阻应变仪介绍 (1)设计内容 (6)设计原理 (6)实验步骤 (11)数据及其处理 (11)参考文献 (18)十、心得体会 (18)一、课题设计名称：静应力测试及分析课程设计二、设计任务①静应变力测试系统的搭建②电桥的连接方式与各自特点③被测对象的应力，应力的理论计算④理论计算与测试数据的对比分析⑤误差分析（包括理论与实际测试）三、设备仪器DH3818静态电阻应变仪、常温用电阻应变片、温度补偿片、等强度梁、万用表、质量块、502胶水、酒精、焊锡膏、磨砂皮、焊棒、棉签等。
四、DH3818静态电阻应变仪介绍（一）、概述DH3818静态应变测量仪由数据采集箱、微型计算机及支持软件组成。
可自动、准确、可靠、快速测量大型结构、模型及材料应力试验中多点的静态应变（应力）值。
广泛应用于机械制造、土木工程、桥梁建设、航空航天、国防工业、交通运输等领域。
若配接适当的应变式传感器，也可对多点静态的力、压力、扭矩、位移、温度等物理量进行测量。
特点：手控状态时，大屏数码管显示测量通道和输入应变量，且可通过功能键设置显示通道、修正系数及平衡操作；自动平衡：内置120Ω标准电阻，1／4桥（公用补偿）、半桥、全桥连接方便。
（二）、技术指标1、测量点数：有可测10点和20点两种，每台计算机可控制十六台静态应变测量仪；2、程控状态下采样速率：10测点/秒；3、测试应变范围：±19999με；4、分辨率：1με；5、系统不确定度：不大于0.5%±3με；6、零漂：≤4με/2h(程控状态)；7、自动平衡范围：±15000με，灵敏度系数K＝2.00，120Ω应变计阻值误差的±1.5%；8、测量结果修正系数范围：0.0000～9.9999(手动状态)；9、适用应变计电阻值：50～10000Ω；10、应变计灵敏度系数：1.0～3.0可进行任意修正；长导线电阻修正范围：0.0～100Ω；11、交流电源电压：220V±10％，50Hz±2％；12、仪器功率：约15W；（三）、工作原理测量原理：以1/4桥、120Ω桥臂电阻为例对测量原理加以说明。
用电阻应变片及双臂电桥悬臂梁的应变

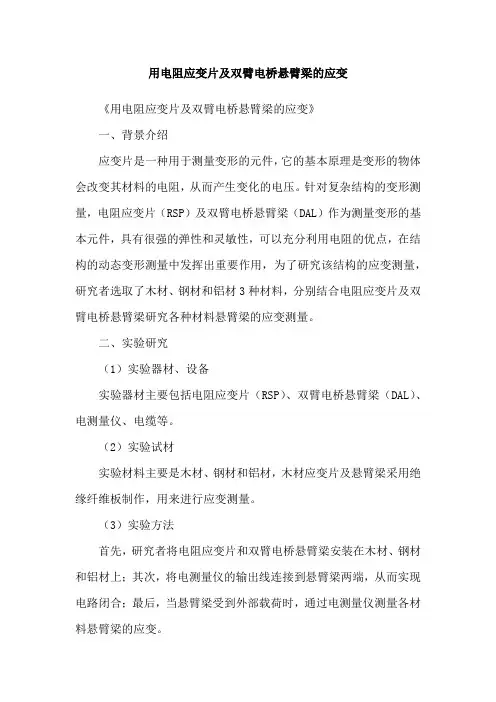

用电阻应变片及双臂电桥悬臂梁的应变
《用电阻应变片及双臂电桥悬臂梁的应变》
一、背景介绍
应变片是一种用于测量变形的元件，它的基本原理是变形的物体会改变其材料的电阻，从而产生变化的电压。
针对复杂结构的变形测量，电阻应变片（RSP）及双臂电桥悬臂梁（DAL）作为测量变形的基本元件，具有很强的弹性和灵敏性，可以充分利用电阻的优点，在结构的动态变形测量中发挥出重要作用，为了研究该结构的应变测量，研究者选取了木材、钢材和铝材3种材料，分别结合电阻应变片及双臂电桥悬臂梁研究各种材料悬臂梁的应变测量。
二、实验研究
（1）实验器材、设备
实验器材主要包括电阻应变片（RSP）、双臂电桥悬臂梁（DAL）、电测量仪、电缆等。
（2）实验试材
实验材料主要是木材、钢材和铝材，木材应变片及悬臂梁采用绝缘纤维板制作，用来进行应变测量。
（3）实验方法
首先，研究者将电阻应变片和双臂电桥悬臂梁安装在木材、钢材和铝材上；其次，将电测量仪的输出线连接到悬臂梁两端，从而实现电路闭合；最后，当悬臂梁受到外部载荷时，通过电测量仪测量各材料悬臂梁的应变。
三、结果及分析
实验结果表明，木材、钢材和铝材悬臂梁的应变测量均得到了满意的结果。
其中，木材悬臂梁的应变测量结果为1.093 mm/m，钢材悬臂梁的应变测量结果为1.084 mm/m，铝材悬臂梁的应变测量结果为1.072 mm/m。
可见，用电阻应变片及双臂电桥悬臂梁实现的应变测量结果是可靠的。
四、结论
实验表明，用电阻应变片及双臂电桥悬臂梁实现的应变测量结果是可靠的，木材、钢材和铝材悬臂梁的应变测量结果均得到了满意的结果。
因此，该方法可以有效地用于测量复杂结构的变形。
等强度悬臂梁应变参数测定
等强度悬臂梁应变参数测定等强度悬臂梁是指材料性质相同的不同形状的悬臂梁，在受到相同载荷作用下，其内部的应力分布相同。
该构件的应变参数测定是为了确定其内部的应力状态，从而进一步分析结构的安全性能。
本文介绍等强度悬臂梁应变参数测定的方案和步骤。
一、实验原理等强度悬臂梁应变参数测定采用电阻应变计技术，该技术是通过将电阻应变计粘贴在试件表面，利用应变对电阻值的影响来测量试件表面的应变值。
电阻应变计输出的电信号经过放大、滤波、放大等处理后，可以转换为应变值。
二、实验设备1、等强度悬臂梁试件。
2、电阻应变计、导线、接线盒、数据采集器等实验设备。
3、剪应变仪用于提取试件应变计的标定参考值。
4、计算机和数据处理软件用于数据采集和分析。
三、实验步骤1、试件准备a、选取长度满足悬臂梁学理论的尺寸，并确保试件材料性质相同。
b、试件表面进行粗糙度处理，以加强应变计的黏贴效果。
c、将电阻应变计粘贴在试件表面，然后按照厂家提供的说明书将应变计连接到数据采集仪器上。
2、标定应变计a、使用剪应变仪沿着悬臂梁的不同位置进行剪应变测量，以确定应变计的标定值。
3、加载试件a、安装荷载装置并调整荷载值，可通过观察数据采集软件中实时显示的应变数据和轴向变形等数据，检查试件是否出现应力分布不均、剪切振动等复杂情况。
b、根据需要，调整荷载值，当达到最大荷载时，记录其伴随的应变和变形等参数。
4、数据采集和分析a、将数据采集仪器中记录的数值转存到计算机上。
b、对数据进行去噪、滤波、放大等处理。
c、按照悬臂梁学理论，利用测量得到的应变等参数计算出应力和变形等参数。
d、通过对比试验结果，检查等强度悬臂梁的应力分布是否均匀，从而确认结构安全性。
四、实验注意事项1、确保温度和湿度稳定，避免影响应变计的工作效果。
3、应变计的标定值要准确，避免测量误差对试验结果的影响。
4、严格控制荷载速度和大小，避免试验过程中试件的破坏。
5、应及时对试件进行维护和保养，以确保其长期的使用寿命和测试精度。
悬臂梁实验简明指导书
悬臂梁实验指导一、 实验目的1、 初步掌握电测方法和多点应变测量技术；2、 测定悬臂梁上下表面的应力，验证梁的弯曲理论。
二、 实验设备1、 材料力学组合试验台；2、 电阻应变仪；3、 矩形截面钢梁。
三、 原理及方法如上图，梁在纯弯曲时，同一截面的上表面产生拉应变，下表面产生压应变，上下表面产生的拉压应变绝对值相等。
分别在梁上下表面对称位置贴上应变片R1、R2，此时，可得到不同横截面的正应力σ，其理论值计算公式：ZW M =σM ：弯矩 M=P ·L （L ：载荷作用点到测试点的距离）62bh W Z = （ 抗弯截面矩量 ）温度补偿片贴在相同材料的金属上。
对每一待测应变片联同补偿片按半桥接线。
测出载荷作用下各待测点的应变ε，由胡克定律知：εσ⋅E =，于是可将实测值和理论值进行比较。
四、实验步骤及注意事项1、 按照指导书介绍的电阻应变仪使用方法，根据应变片灵敏系数k ，设定仪器灵敏系数k仪，使k 仪=k 。
2、对每一待测应变片联同补偿片按半桥接线，在本次实验中，将用导线把所有的b 端、c 端各自连通（短路），以实现各测点共用补偿片。
3、 准备好加载法码 (本次实验用的是非标准法码)。
4、 确认无加载，此时把各测点的应变调零，用应变仪的换点开关切换测点。
5、 开始进行加载、实验。
(应片仪读数为微应变)6、 加载法码时要缓慢，测量中不要挪动导线；小心操作，不要因超载压坏钢梁。
五、数据处理1、本次实验以加载一次和卸载一次为例，卸载可观察一下数据飘移的现象，多次的可以类推。
每次由P1到P3(Pmax)，在应变仪上读出各测点逐次的应变值，然后进行逐级卸载，并记录相应的应变值。
2、把所有实测数据填入数据表中，并按公式进行计算。
2P3、每一测点求出测σ对理σ的相对误差e ：%100⨯-=理测理σσσσe4、相关数据应变片灵敏系数k=2，阻值为120Ω； 悬臂梁弹性模量E=2.15×1011 Pa悬臂梁横相关几何尺寸：L=300mm 、h=10mm 、b=30mm 、1N=0.102kgf 1kgf (公斤力) =9.8N1MPa=1×106 Pa (1MPa=1N/mm 2，1Pa=1N/m 2)实验中心 机械实验室 2009年10月。
纯弯曲梁上正应力测量实验
纯弯曲梁上正应力测量实验一、实验目的1. 学习并掌握悬臂梁、在梁上测量正应力的原理和方法；2. 掌握应变片的使用方法，并能够对应变片测量结果进行处理和分析；3. 掌握数据测量和处理的方法。
二、实验原理1. 悬臂梁的基本原理悬臂梁是在一端固定，另一端悬挂自由的梁，通常用于测量其上部的受力情况。
当悬挂的重物作用在悬臂梁上时，梁会因受到弯曲而产生应力，该应力会在梁的顶端和底端产生反向的作用力，使得悬挂重物处的应力得以计算。
2. 在梁上测量正应力的原理和方法在梁上测量正应力的方法通常是利用应变片测量梁的应变，再通过材料的本构关系，将应变转换成应力。
通常情况下，对于悬臂梁而言，其应变受到压缩和拉伸的影响，因此需要使用两个应变片来分别测量这两个方向的应变。
3. 应变片的使用方法应变片通常是由两个细金属片组成的，其中一个片子是支撑物，用于将另一个片子粘贴到测量物体上。
应变片的测量原理是通过使用一个电桥，将应变片的电阻与一个标准电阻串联，进而测量应变片所处的电压。
这样，一旦应变片受到负载，其电阻发生变化，从而改变了电桥的输出电压。
最后，通过根据应变片材料的应变-电阻关系，得出测量值。
三、实验器材和材料2. 应变片；3. 电桥；4. 计算机和专业数据测量软件；5. 数据处理软件。
四、实验步骤1. 编写测量程序，将电桥的值与悬臂梁上的应变片数据记录下来；2. 使用数码示波器进一步测量电桥的输出电压，以确保精确的输入；3. 修改程序，以将使用应变片测量的应变转换为悬臂梁上的应力；4. 进行多组实验，并分别测量不同情况下悬臂梁的应变和应力；5. 通过悬臂梁的应变和应力，计算出悬挂重物的质量；6. 对实验数据进行处理和分析，撰写实验报告。
五、实验注意事项1. 在实验之前，必须一定要理解悬臂梁的测量原理和规律，并熟悉使用应变片进行测量的技术，以确保实验的准确性和可靠性；2. 实验中的数据处理要准确，需要了解数据处理的方法和技巧，以确保实验数据的准确性、真实性和可靠性；3. 实验的操作要小心谨慎，特别是接线和使用数码示波器等特殊器材的时候一定要严谨，以防止意外事故的发生。
悬臂梁应变测量
悬臂梁应变测量一、实验目的：1、掌握应变片传感器的贴片技术。
并进行操作。
2、进一步地对课堂上所学习的电阻应变片传感器的工作原理、结构、种类、应变片的工作特性等问题深入探讨。
3、进一步掌握等强度悬臂梁式弹性元件的原理、结构及特点。
4、了解静态电阻应变仪的原理及使用方法。
5、测定静态应变参数。
二、实验仪器：1、TJ—1型高级不锈钢等强度梁一套。
2、8120型丝式电阻应变片若干（包括连接导线）。
3、YJB—1A型静态电阻应变仪一台。
4、P20RC—B预调平衡箱一台。
三、实验步骤：1、贴片：（1）贴片要求表面光洁度达到▽▽6。
太光滑时用细纱布打毛。
不够光洁时也要用细纱布磨平。
（2）表面清洁处理：用细纱布祛除表面绣渍，并用四氯化碳或丙酮清除表面油污。
并用白纱布擦干净。
（3）贴片方法：将502胶滴在处理好的粘合面上（用胶不宜多，胶层厚度最好在0.1mm以下。
过厚强度反而下降），用干燥的玻璃棒摊平，然后将应变片贴于上胶的梁上，稍施加接触压力即可。
如需要重新粘贴，则需要用丙酮溶剂将胶层除掉，再重复上述操作。
（4）防潮处理：胶水有吸潮能力，因此在贴片表面涂布一层石蜡或凡士林作为防潮剂。
（5）检查贴片质量，对于不合格的贴片重新粘贴。
（6）在室温中干燥。
（放置24小时）2、静态参数测定：（1）电阻应变仪已经处于工作状态，它的（测量Ⅲ）（测量Ⅰ）挡的灵敏度调节电位器，都已在精度允许的误差范围内。
（2）接桥：在静态应变测量中，测量桥通常采用半桥接法：在A B接线柱之间接测量片，B C之间接补偿片。
测量桥接线图如下：（3）读数方法：加载后，指示电表偏出±10µε分度时，估计应变大小调节读数桥各挡使指针回到±10µε分度之内，从Х1000µε，Х100µε，Х10µε指示盘上以及电表上偏转数就可读出应变值。
（4）开机过程：1）在开机之前首先检查表头，电感分压器读数盘是否都在零点位置。
实验用电测法测量等强度悬臂梁的应力
实验++用电测法测量等强度悬臂梁的应力实验4.1 用电测法测量等强度悬臂梁的应力电测法就是将物理量、力学量、机械量等非电量通过敏感元件转换成电量来进行测量的一种方法，是实验应力分析的重要方法之一。
电测法以测量精度高、传感元件小和测量范围广等优点，在民用建筑，医学，道路，桥梁等工程实践中得到广泛应用。
例如在桥梁工程中，由于各种原因（温度改变，风，地壳运动）引起的微小变化随时存在，而这些因素均对桥梁的安全及寿命有着很大的影响。
因此，我们可以使用电测法，在室内模拟测量或检验桥梁的安全程度，目前这项技术已经在三峡工程中得到了应用。
一、实验目的1.了解电测法的基本原理；2.熟悉电阻应变片的结构及应变特性；3.熟悉悬臂梁的结构；4.学会用电测法测量等强度悬臂梁梁的应力，并与理论值进行比较。
二、实验仪器、设备和工具等强度悬臂梁实验仪，精密数字测量仪，砝码，砝码盘，数据线，游标卡尺，钢板尺。
三、实验原理1.电测法基本原理电测法的基本原理，是将电阻应变片粘贴在构件待测应变处，当试件产生机械变形时，电阻应变片亦随之伸缩，其电阻值也随之改变。
电阻改变量与电阻丝的线应变之间存在如下关系：?R?K0? (1) R式中，△R/ R为电阻应变片电阻值的相对变化量；K0为电阻丝的灵敏系数，一般情况下K0为常数；ε为试件应变。
在(1)式中，如果将△R/ R测出，即可得到试件所测部位的应变ε。
2. 电阻应变片的结构及主要特性电测法测量中的核心构件就是传感器，传感器分为很多种，如电阻式、电感式、电容式、磁电式、压电式、光电式等等。
应变式传感器是电阻式传感器中的一种，是以应变片为传感元件的传感器，故又称电阻应变片。
按制作材料可分为金属材料和半导体材料的，金属材料的电阻应变片又可分为金属丝式的和箔式的。
⑴电阻应变片的结构由图4.1-1可知，金属丝式电阻应变片的由四个基本部分组成：敏感栅、基片和覆盖层、引线、粘结剂。
敏感栅是应变片中的重要组成部分，是由栅丝弯曲成如图4.1-1所示的几何形状而成。
悬臂梁的贴片与标定实验
01
02
03
悬臂梁结构
采用高精度硬铝合金材料， 经过精密加工而成，具有 高刚度、低热膨胀系数等 优点。
贴片位置
在悬臂梁的关键位置粘贴 应变片，以测量其应变变 化。
固定方式
采用高强度粘合剂将应变 片粘贴在悬臂梁滞后性的 应变片，能够准确测量悬 臂梁的应变变化。
实际应用价值
本实验结论可为实际工程中悬臂梁的 设计和优化提供理论依据和技术支持。
本实验方法可应用于其他类似结构的 优化设计和性能提升，具有较广的应 用前景。
通过选择合适的贴片材料和厚度，可 以有效提高悬臂梁的固有频率和阻尼 比，从而提高结构的稳定性和减震性 能。
未来研究方向
进一步研究不同温度、湿度等环 境因素对悬臂梁性能的影响，以
贴片工艺的实施
选择贴片材料
根据实验要求，选择具有合适性 能的贴片材料，如导电胶、双面
胶等。
清洁表面
对传感器和梁表面进行清洁，去除 油污、尘埃等杂质，确保贴片牢固。
贴片操作
按照一定的顺序和技巧，将贴片材 料粘贴在传感器和梁表面，确保贴 片位置准确、平整。
标定实验的操作流程
准备标定设备
加载与卸载
准备所需的标定设备，如砝码、测力计等 ，确保其精度和可靠性。
提高其适应性和稳定性。
探索新型材料和制备工艺在悬臂 梁优化设计中的应用，以提高其
性能和降低成本。
结合数值模拟和实验研究，深入 研究悬臂梁的动态特性和优化设 计方法，以实现更为精准和高效
的优化设计。
THANKS FOR WATCHING
感谢您的观看
04 数据分析与处理
数据采集与整理
数据采集
在实验过程中，使用高精度数据 采集系统记录悬臂梁的振动信号 ，包括位移、速度和加速度等参 数。
悬臂梁实验——精选推荐
悬臂梁实验一、实验目的1. 测定悬臂梁上下表面的应力，验证梁的弯曲理论二、实验仪器设备与工具1. 材料力学组合实验台中悬臂梁实验装置与部件2. A XL 2118系列静态电阻应变仪3. 游标卡尺、钢板尺三、实验原理与方法将试件固定在实验台架上，梁在纯弯曲时，同一截面上表面产生压应变，下表面产生拉应变，上下表面产生的拉压应变绝对值相等。
此时，可得到不同横截面的正应力σ，计算公式WM =σ 式中： M — 弯矩 L P M ⋅= （L —载荷作用点到测试点的距离）W — 抗弯截面矩量 62bh W =在梁的上下表面分别粘贴上应变片R 1，R 2；如图1所示，当对梁施加载荷P 时，梁产生弯曲变形，在梁内引起应力。
图1 悬臂梁受力简图及应变片粘贴图实验接线方式实验接桥采用1/4桥（半桥单臂）方式，应变片与应变仪组桥接线方法如图2所示。
使用试件上的应变片（即工作应变片1#、2#）分别连接到应变仪测点的A/B 上，测点上的B 和B1用短路片短接；温度补偿应变片连接到桥路选择端的A/D 上，桥路选择短接线将D1/D2短接，并将所有螺钉旋紧。
四、实验步骤1. 设计好本实验所需的各类数据表格。
图2 应变片与应变仪接线图2. 测量悬臂梁的有关尺寸，确定试件有关参数。
见附表13. 拟订加载方案。
选取适当的初载荷P 0，估算最大载P max (该实验载荷范围≤50N)，一般分4～6级加载。
4. 实验采用多点测量中半桥单臂公共补偿接线法。
将悬臂梁上两点应变片按序号接到电阻应变仪测试通道上，温度补偿片接电阻应变仪公共补偿端。
5. 按实验要求接好线，调整好仪器，检查整个测试系统是否处于正常工作状态。
6. 实验加载。
用均匀慢速加载至初载荷P 0。
记下各点应变片初读数，然后逐级加载，每增加一级载荷，依次记录各点应变仪的εi ，直至终载荷。
实验至少重复三次。
见附表27. 作完实验后，卸掉载荷，关闭电源，整理好所用仪器设备，清理实验现场，将所用仪器设备复原，实验资料交指导教师检查签字。
悬臂梁弯曲应变的测定建筑结构试验
(c)
A： 仪 ( M1 t1 ) t2 t3 t4 则： M1 仪
B：仪 ( M1 t1) ( M 2 t2 ) t3 t4 则： M1 仪 / 2
测量弯曲与拉(压)复合作用的应变
(a)
(b)
(c)
b: 仪 ( M上 N上 t上 ) ( M下 N下 t下 ) t3 t4
则: M上 仪 / 2
则: N上 仪
c:
仪
[
1 2
(
M上
N上
t上 )
1 2
(
M下
N下
t下 )]
1 2
(
t补
t补 ) t
t
电子倾角仪
导电液体
当 0 时，
当 0 时，
当倾角较小时：
则：R1 R2 则：R1 R R2 R
K • R
（2）全桥测量的接桥法
测量桥的桥臂由四个应变片组成的 联接方式，称为全桥接桥法。
(1
RL R
) 仪
谢谢观看！
点击此处可添加副标题
再见！
C
6
D
P
50
200
P
1 (3) 3
2 (4)
3 (4) 1 (2)
30
(2)
1
A
B
4C
2
D
3
3、仪器示值
仪示值 2 6
仪示值 1 2 3 4
仪示值 2
4、加载方案
1级：P=520g； 2级：P=940g； 3级：P=1140g； 4级：P=1340g；
仪示值 4
P=540g； P=940g； P=1140g； P=1340g；
特点：可以提高量测精度，主要用 于由应变片作为敏感元件的各种传感器 上。
应变片课程设计悬臂梁的应力测试
一、力学篇应变实验课程设计细则 ------------------- 2二、实验器材 ------------------------------------- 3三、实验预想步骤 --------------------------------- 3四、实验操作步 ----------------------------------- 4五、实验数据及分析 ------------------------------- 7六、电阻应变片的选择 ----------------------------- 7七、电阻应变片的粘贴工艺 ------------------------ 17八、实验心得 ------------------------------------ 19前言应变式传感器可以用来检测：位移压力力矩应变温度湿度光强辐射热加速度液体流量等物理参数。
目前是国内外应用量最为广泛的一种传感器，它在世界上占各类传感器80%以上。
本次课程设计根据实验室条件和应变式传感器的特点，从应变片粘贴工艺要求设计机械结构测点布置应变片电源电路应变片补偿电路检测误差分析构建圆筒偏载试验等为题，使学生从简单受力结构分析入手，运用计算机模拟软件确定测点布置，结合动手具体粘贴应变片，对应变片实测数据校准整定；从而完成一个完整的测试工作。
一、任务设计与要求1 应用力学知识（理论力学材料力学），运用软件ansys分析简支梁受力集中区，确定测点布置位置，采用钢板尺作为测试对象，验证理论分析和仿真分析及实验分析的结果一致性；2 应用力学知识（理论力学材料力学），运用软件ansys分析悬臂梁受力集中区，确定测点布置位置，采用钢板尺作为测试对象，验证理论分析和仿真分析及实验分析的结果一致性；3 应用力学知识（理论力学材料力学），运用软件ansys分析传动轴受力集中区，确定测点布置位置，采用钢板尺作为测试对象，验证理论分析和仿真分析及实验分析的结果一致性；以上力学分析，结构分析需回答并完成以下问题：（1）应变片的种类及选取问题；（2）每位学生需要利用AUTOCAD绘制一副应变片的2D图；（3）运用proE或其它软件绘制测试对象3D图；（4）运用力学理论分析其受力情况；（5）将3D图导入ansys分析软件进行仿真分析；（6）并运用应变片粘贴工艺知识，选取相应的粘合剂；（7）完成相应的应变片粘贴过程，并进行粘贴质量检查；（8）导线的连接与固定，并对粘贴后的应变片进行标定；（9）布线和组桥方法，多个应变片误差的计算；（10）根据上述测试过程，针对起重机电机传动选取国内外标准传感器，构建实验，并注明相应的参数选取原因。
测试技术实验指导书(实验三悬臂梁应变综合实验)
测试技术实验指导书(实验三悬臂梁应变综合实验) -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII实验三悬臂梁应变综合实验一、试验目的1)掌握电阻应变片的粘贴工艺过程及方法。
2)掌握应变传感单元（电桥）测量的工作原理。
3)通过对悬臂梁的应变测量，掌握动静态应变测量的基本方法。
二、实验原理电阻应变测量技术是一种确定构件表面应力状态的实验应力分析方法。
其原理是将电阻应变片粘贴在被测构件表面上，当构件受力变形时．应变片的电阻值发生相应的变化。
通过电阻应变仪测定应变片中电阻值的改变，井换算成应变值或者输出与应变成正比的电信号，用模拟或数字记录设备记录信号，就可得到被测量的应变或应力。
目前，电阻应变测量技术已成为实验应力分析中广泛应用的一种方法，具有如下特点：●应变片尺寸小、重量轻．一股不影响构件的工作状态和应力分布。
●测量灵敏度、精度高。
应变最小分辨率可达1微应变。
●测量应变的范围广。
可由1微应变到几万微应变。
●频率响应好。
可测量0 ～ 10万赫的动应变。
●可在高温、低温、高速旋转及强磁场等环境下进行测量。
●由于测量过程中输出的是电信号，因此容易实现自动化、数字化，并能进行远距离测量和无线电遥测。
●通用性好。
不但适用于测量应变，而且可制成各种高精度传感器，用于测量载荷、位移、加速度、扭矩等力学量。
不过该测量方法也有它的缺点，主要表现在只能测量构件表面某一方向的应变，应变计有一定栅长，只能测定栅长范围内的平均应变。
在应力集中的部位，若应力梯皮很陡，则测量误差较大。
电阻应变片由于构件变形而发生的电阻变化ΔR 用惠斯顿电桥来测量，如图所示。
电阻应变片是将被测点的应变量转换为电阻变化率ΔR /R （以应变片的灵敏度S g 来衡量）。
电阻应变仪是将这电参量，经放大处理后再转换成应变量。
电阻应变测量分析系统（仪），主要由传感单元（应变计与电桥）、信号放大/调理器、数据采集和输出（显示/记录）三部分所组成。
梁应力应变测量
梁应力应变测量一、实验目的1、掌握应力应变电测方法2、学习应变片的使用3、了解应变仪电桥测量电路电压输出的特点二、实验内容进行悬臂梁的应变测量三、实验原理应变测量是研究构件应力状态的重要手段，通过应变测量可以了解构件的变形；应变测量的方法也可以推广到与应变有密切关系的其他机械量测试。
本次实验用的应变测量系统的仪器硬件组成如图1所示。
图1 应变测试系统硬件结构电阻应变片将被测对象的变形转换为电阻值的变化，根据测试的具体要求可以选择不同种类的电阻应变片和不同的布置与组桥方式。
本次实验用BF120-4BB型电阻应变片，贴于受拉变形的梁上，考虑温度对测量结果的影响。
布片和接桥方式如图2所示。
（自己画图）由应变仪电桥的特性，金属梁的拉应变与供桥电压和输出电压之间的关系如下：（自己写公式）作用在梁上的弯距为：（自己写公式）四、实验仪器及器材DH5937动态电阻应变仪、计算机、矩形梁（截面为mm 1520 、长为mm 600）、应变片、电烙铁、导线、镊子、焊锡、酒精、502胶水等。
五、实验方法1.贴片：将所测梁的贴片部位用抛光机打磨到达要求后，用酒精擦洗干净，再用502胶把应变片贴于梁上。
（注：贴片好坏影响测量结果，应严格遵守操作规程，保证贴片质量）2.检查：用万用表检查应变片焊接后的电阻（正确应为120欧姆）和应变片与金属梁的绝缘情况（正确为绝缘）。
2.接桥：按DH5937动态电阻应变仪说明书的说明，将本实验对应的测量方式把导线接于应变仪桥盒上。
3.开机：打开DH5937动态电阻应变仪，启动测试软件。
4.参数设置：在测试软件中设置好测量方式、电阻应变片灵敏度、梁的材料泊松比、满度值和滤波方式。
5.调平衡：利用测试软件进行电桥的平衡调节。
6.加载测试：在梁上施加载荷进行测试。
六、测试结果包括：测试曲线、特征参数、作用在梁上的最大弯矩值。
悬臂梁实验
悬臂梁弯曲正应力测定实验一、实验目的测定悬臂梁承受纯弯曲时的应力，并与理论计算结果进行比较，以验证应力公式。
掌握用电阻应变片测量应力的原理及其方法。
二、实验仪器应变传感器实验模块、托盘、砝码、数显电压表、±15V、+10V电源、万用表（自备）。
三、实验原理金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件，为了测量构件上某点沿某一方向的应变，在构件未受力前，将应变片贴在测点处，使应变片的长度L沿着指定的方向。
构件受力变形后，粘贴在构件上的应变片随测点处的材料一起变形，应变片的原来电阻R改变为R+△R（若为拉应变，电阻丝长度伸长，横截面面积减小，电阻增加）。
由实验得知，单位电阻的改变量△R/R与应变ε成正比，即S称为应变片的灵敏系数，它和电阻丝的材料及丝的绕制形式有关。
S值在应变片出厂时由厂方标出，一般S值为2左右。
图1 实验平台示意图本实验平台如图1所示，四个金属箔应变片分别贴在弹性体的上下两侧，弹性体受到压力发生形变，应变片随弹性体形变被拉伸，或被压缩。
这些应变片将应变变化转换为电阻的变化，将应变片接入直流电桥中，通过电桥将电阻变化转换为电压变化，进而可以通过测量电压的变化测量应变。
应变片在电桥中有3中基本线路连接，单臂连接（一个应变片）、半桥连接（两个臂为应变片）、全桥连接（四个全是应变片）。
电桥一般采用等臂连接，即应变片不受力时，电桥中的电阻值相同，电桥平衡。
不同的连接方式灵敏度不同，输出电压与电阻变化及应变之间的关系为：单臂：半桥：全桥：由上述可知，全桥灵敏度最高，并且可以补偿非待测载荷应力的干扰及温度补偿的作用。
本实验中采取全桥连接方式。
在实验中，合适调整放大倍数，即可将应变值显示。
本实验中，应变片灵敏度S为2。
图2 电桥原理示意图图3 应变处理电路模块及接线示意图四、实验内容与步骤1．应变传感器已安装在应变传感器实验模块上。
2．差动放大器调零。
从主控台接入±15V电源，检查无误后，合上主控台电源开关，将差动放大器的输入端Ui短接并与地短接，输出端Uo2接数显电压表（选择2V档）。
悬臂梁应变测量
悬臂梁应变测量摘要：在航空、机械及材料研究领域中，零件的强度是一个很重要问题。
研究强度问题的途径之一便是实验应力分析。
本课程设计便是利用实验应力分析中的电测法来测定弹性元件等强度悬臂梁在力的作用下产生的应变。
具体方法是通过在悬臂梁上粘贴三个应变片,它们均分布在悬臂梁的上表面上，其中一应变片位于纵向轴的中心线上，其余两个应变片分别位于轴中心线的两侧等距离处，且靠近变动端;然后通过增减砝码的个数改变所加的力，利用数字万用表记录、读取数据。
为了减小实验误差，本实验采用多次测量求平均值的方法，并对实验数据利用Excel 进行了拟合，作出了应变片的电阻变化值与载荷之间的关系图，再根据有关公式，最终得出在弹性限度内悬臂梁的应变与它所受到的外力大小成线性关系。
关键词:电测法；应变片；悬臂梁;数字万用表引言研究强度问题可以有两种途径，即理论分析和实验应力分析。
实验应力分析是用实验方法来分析和确定受力构件的应力、应变状态的一门科学,通过实验应力分析可以检验和提高设计质量、工程结构的安全性和可靠性，并且可以达到减少材料消耗、降低生产成本和节约能源的要求。
实验应力分析的方法很多，有电测法、光测法、机械测量方法等。
本实验主要是利用电测法。
电测法有电阻、电容、电感测试等多种方法，其中以电阻应变测量方法应用较为普遍。
电阻应变测量方法是用电阻应变片测定构件表面的应变，再根据应变——应力关系确定构件表面应力状态.工程中常用此方法来测量模型或实物表面不同点的应力，它具有较高的灵敏度和精度。
由于输出的是电信号,易于实现测量数字化和自动化，并可进行遥测.电阻应变测量可以在高温、高压、高速旋转、强磁场、液下等特殊条件下进行，此外还可以对动态应力进行测量。
由于电阻应变片具有体积小、质量轻、价格便宜等优点,且电阻应变测试方法具有实时性、现场性，因此它已成为实验应力分析中应用最广的一种方法。
它的主要缺点就是，一个电阻应变片只能测量构件表面一个点在某一个方向的应变,不能进行全域性的测量]1[。
