电力系统分析复习大纲

电力系统分析复习大纲

《电力系统分析》期末复习大纲课程考核说明1.考核方式2. 闭卷考试。

3.试题类型及结构考试题型:一、填空题(30分);二、判断题(10分);三、选择题(10分);四、简答题(20分);五、作图题(9分);六、计算题(21分)。

3.考试时请带计算器以及三角板,铅笔等必备工具。

第一章电力系统的基本概念1.动力系统、电力系统、电力网的概念;对电力系统运行的基本要求;电能质量的指标。

2.电力系统中性点概念;电力系统中性点接地方式的种类和优缺点;及其各自适用范围。

3.电力系统负荷、负荷类型、负荷曲线的概念;4.掌握电力系统额定电压的确定方法和具体数值;掌握电力系统平均额定电压的概念和具体数值;掌握变压器实际变比、额定变比、平均额定电压比的概念。

5.架空电力线路电阻、电抗、电导、电纳分别用来反映什么?6.短短线路和中等长度电力线路的等值电路。

7.掌握双绕组、三绕组变压器的参数计算、计算这些参数所依据的变压器名牌参数的意义和变压器等值电路;掌握负荷用功率和阻抗表示方法。

8.掌握标么值的概念、电气量的基准值选取法和标么值计算;不同基准值间标幺值的换算。

第二章简单电力系统的分析和计算1.电力系统的潮流值得是什么?2.掌握电力线路及变压器的串联支路和并联支路的功率损耗。

3.电压降落、电压损耗、电压偏移分别指什么?4.简单闭式网主要有几种类型?简述期潮流计算的主要步骤。

5.什么叫功率分点?如何分类?6.初步功率分布,自然功率分布,经济功率分布的含义分别是什么?7.电力系统中如何实现潮流控制?第四章电力系统有功功率平衡及频率调整1.电力系统负荷变动有哪三种形式?其对应的调频措施分别为什么?2.KLD、KG、KS、δ的含义?KG和δ两者的关系如何?3.什么叫无差调节?如何实现?4.掌握一次、二次调频及互联电力系统的计算。

第五章电力系统无功功率平衡及电压调整1.电力系统的无功功率电源和无功功率负荷分别有哪些?2.电力系统中枢点的调压方式,各自电压的变动范围是什么?3.电力系统无功功率平衡的目的是什么?4.具体的调压措施有哪些?各自的优缺点和使用范围是什么?5. 掌握利用变压器调压时分接头选择计算;6. 掌握并联电容器做无功补偿及调压时并联电容补偿容量计算的计算步骤。

电力系统复习提纲

电力系统复习提纲

1 电力系统概述1 1 电力系统及其发展1 1 1 电力系统知道电力系统的概念1 12 电力系统发展简史和我国的电力系统1 1 3 电力系统的负荷和负荷曲线1 1 4 电力系统中的发电厂1 1 5 电力网的结构与结线知道电力网结线的方式1 1 6 电压等级和额定也压了解电力系统额定电压等级1 1 7 电力系统运行的特点和要求1 1 8 电力系统中性点接地方式答:中性点直接接地或经小阻抗接地;中性点不接地或经消弧线圈接地,或者经大阻抗接地。

1 1 9 直流输电与柔性交流输电1 2 电力系统基本元件概述简要了解各基本元件的概念组成即可2 电力系统元件数学模型2 1 三相电力线路2 1 1 电力线路电阻2 1 2 电力线路电感2 13 电力线路并联电导2 1 4 电力线路并联电容以上大致了解即可2 1 5 电力线路的稳态方程和等值电路这部分有计算,重点关注例2.3,同时要知道特征阻抗,自然功率等概念①除非截面积特别大,否则一般用直流电阻代替有效电阻。

②一般三相导线之间距离不相等,三相之间的互感不相同,所以较长的架空线路普遍采用整换位循环。

③为什么采用分裂导线?答:a.增大导线截面积,提高输电能力;b.分裂导线的圆半径req明显大于每根导体的半径r,故正序电抗x1变小,同时也改变了导线周围的电场分布,等效的增大了导线半径,从而增大了每相导线的电纳b1,从而使特征阻抗Zc减小,自然功率Pe升高,使输电能力提高;c.减少了电晕放电,减少了无线电干扰.④等值阻抗Z1=电阻r1+j正序电抗x1;等值对地导纳Y1=等值对地电导g1+j正序电纳b1.⑤特征阻抗Zc=(Z1/Y1)½,传播系数γ=(Z1*Y1)½=β+jα.⑥无损耗电路(g1=0,r1=0)末端接纯有功功率负荷,则功率Pe=U2²/Zc称为自然功率.⑦提高输电电路输电能力的方法:1.提高输电电压等级2.降低特征阻抗,一是输电线路采用紧凑型布局,二是采用分裂导线。

电力系统分析复习资料

电力系统分析复习资料

1.电力系统分析复习资料2. 电力临盆的重要特点。

(电能不克不及大年夜量储备,电能临盆、输送、分派与花费同时进行;暂态过程专门短促,从一种运行状况到另一种运行状况的过度极为灵敏;与公平易近经济及人平易近日常生活关系紧密) 3. 对电力体系的全然要求。

(简单:安稳、优质、经济、环保)(问答题答复:1.包管安稳靠得住的供电2.要有合乎要求的电能质量3.要有优胜的经济性4.减小对生态情形的有害阻碍.)4. 无备用收集(放射式收集, 干线式收集, 树状收集)和有备用收集(双回路,环形收集,两端供电收集)分别包含哪几种接线情势,分别合适什么情形和什么负荷类型的供电。

(采取哪一类接线,取决于负荷的性质,无备用接线只合有用于向第三级负荷供电.关于低一级和第二级负荷占比较大年夜比重的用户,应由有备用收集供电.)5. 变压器的重要参数包含哪几个,操纵参数运算公式和等值电路。

变压重视要参数包含:电阻T R 、电抗T X 、电导T G 、电纳T B 、变压比T KΩ⨯∆=32210N N s T S V P R ,Ω⨯⨯=3210100%NN S T S V V X ,S V P G N o T 3210-⨯∆=,S V S I B N N o T 3210100%-⨯⨯=,N N T V V K 21= 线路的重要参数包含哪几个,操纵参数运算公式和等值电路。

单位长度的电阻r,电抗x,电容bSr /ρ=sbeq D D x lg1445.0=⎪⎪⎭⎫ ⎝⎛-=12ln 20s D l l πμ决裂导线的特点和长处。

(1.削减电抗。

2,增大年夜电容。

3.增长临界电压)6. 有名单位制和标幺制的概念。

(用实际有名单位表示物理量的方法称为有名单位制。

)(标幺制是相对单位制的一种,在标幺制中各物理量都用标幺值表示,标幺值等于有名值除以基准值)7. 标幺值的运算公式,什么缘故要采取标幺制?(标幺值=实际有名值/基准值)(1.易于比较电力体系各元件的特点及参数,2,采取标幺制能够或许简化运算公式3.采取标幺制能在必定程度上简化运算工作)单相体系和三相体系基准值的拔取必须知足的方程式,单相电路基准值的拔取必须知足的方程式三相电路基准值的拔取必须知足的方程8. 单相体系和三相体系标幺值的运算公式9. 同步电机的全然方程包含d,q,0坐标系下同步电机的(电势方程)和(磁链方程)。

电力系统分析(大学电力专业期末复习资料)

电力系统分析(大学电力专业期末复习资料)
保证系统的电压、频率、波形在允许的范围内变动。 ➢电压偏移:一般不超过用电设备额定电压的±5%。 ➢频率偏移:一般不超过±0.2Hz。
3.为用户提供充足的电能。
1.2 电力系统的电压等级和负荷
一、电力系统的额定电压 电力网的额定电压:我国高压电网的额定电压等级有3kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV等。 1.用电设备的额定电压:与同级电网的额定电压相同。 2.发电机的额定电压:比同级电网的额定电压高出5%, 用于补偿线路上的电压损失。
例1-1 已知下图所示系统中电网的额定电压,试确定发电机和变压 器的额定电压。
G
T1
变压~器T1的二次侧
供电距离较长,其
额定电压应10比kV线路
额定电压高10%
110kV
变T2压器T6k1V的一次绕组与 发电机直接相连,其一 次侧的额定电压应与发 电机的额定电压相同
发电机G的额定电压:UN·G=1.05×10=10.5(kV)
Wa Pmax
pdt
0
Pmax
图 年最大负荷与年最大负荷利用小时数
1.3 电力系统中性点运行方式
我国电力系统中性点有三种运行方式:
中性点不接地 中性点经消弧线圈接地 中性点直接接地
小电流接地系统 大电流接地系统
1、中性点不接地的电力系统
1.正常运行时,系统的三相电压对称,地中无电流流过, 2.当系统发生A相接地故障时 ,A相对地电压降为零,中性
点电压 U 0 U A 0 U 0 U A
UA
U A
U0
IPE
U C
U 0
U B
U C
U B
图1-8 中性点不接地系统发生A相接地故障时的电路图和相量图

四川大学《电力系统分析理论》复习大纲

四川大学《电力系统分析理论》复习大纲

《电力系统分析理论》复习大纲1、电力系统概述涉及的基本概念,如:电力系统的基本组成及其特性;电力系统运行特点和基本要求;额定电压和额定频率;负荷和负荷曲线等;2、电力系统元件参数的计算及元件模型和网络模型的建立;3、电力系统稳态运行的电压和功率分布计算,电力网的功率损耗和电能损耗;4、电力系统有功功率平衡和频率调整;5、电力系统无功功率平衡和电压调整;6、电力系统有功功率的最优分配;7、电力系统三相短路的分析计算;8、电力系统简单不对称故障的分析计算;9、电力系统稳定性分析原理和方法。

1.熟练掌握为不同计算目的元件模型的建立及其参数计算;2.熟练掌握电力系统稳态运行的电压和功率分布的计算原理和方法;电压与无功功率平衡的关系,几种电压调整的原理和计算方法;电力系统的频率特性与频率调整;3.熟练掌握电力系统三相短路的实用计算,简单不对称故障的分析计算;4.熟练掌握简单系统静态稳定和暂态稳定的分析计算。

考研题综合性较强,在一道题中可能同时考察几个知识点,但对计算的要求并不是很高(但需要用计算器),因此应侧重于知识的灵活运用。

建议计算题每题平均花费15-17分钟的时间,这对大家的解题速度也是一个考验。

有人质疑川大复试,说复试很水。

每年复试后老师也常说起复试的事,具体矛盾就在于复试考生让老师感到专业基础不过关。

复试的笔试复习参考书就可以了,面试可能问道系统相关的学科,比如配电网,发电厂电气部分等等,不过都是很简单的概念性的问题。

我有个我师兄复试复习的充分,挤掉了一个保研的,拿到了奖学金。

我想提醒大家的就是复试复习再看参考书的基础上也要懂系统相关的简单知识,范围不会很宽,我再次强调复习系统的基础必备知识,比如几乎年年考到的旁路母线的作用、潮流计算节点类型、调励磁电流有什么作用。

总分为60分问答题5题20分判断题5题10分计算题3题30分各种题型都将包括电力系统分析三大方面的内容,即稳态分析、故障分析、稳定性分析,三部分内容平均各占20分。

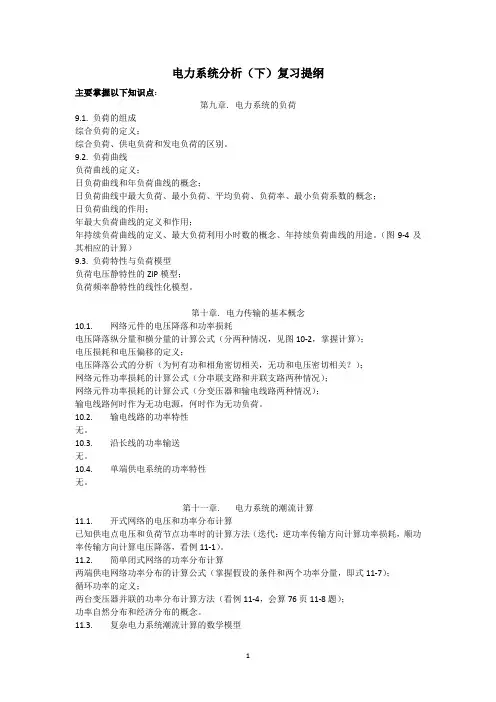

电力系统分析下复习提纲

电力系统分析下复习提纲

电力系统分析(下)复习提纲主要掌握以下知识点:第九章.电力系统的负荷9.1.负荷的组成综合负荷的定义;综合负荷、供电负荷和发电负荷的区别。

9.2.负荷曲线负荷曲线的定义;日负荷曲线和年负荷曲线的概念;日负荷曲线中最大负荷、最小负荷、平均负荷、负荷率、最小负荷系数的概念;日负荷曲线的作用;年最大负荷曲线的定义和作用;年持续负荷曲线的定义、最大负荷利用小时数的概念、年持续负荷曲线的用途。

(图9-4及其相应的计算)9.3.负荷特性与负荷模型负荷电压静特性的ZIP模型;负荷频率静特性的线性化模型。

第十章.电力传输的基本概念10.1.网络元件的电压降落和功率损耗电压降落纵分量和横分量的计算公式(分两种情况,见图10-2,掌握计算);电压损耗和电压偏移的定义;电压降落公式的分析(为何有功和相角密切相关,无功和电压密切相关?);网络元件功率损耗的计算公式(分串联支路和并联支路两种情况);网络元件功率损耗的计算公式(分变压器和输电线路两种情况);输电线路何时作为无功电源,何时作为无功负荷。

10.2.输电线路的功率特性无。

10.3.沿长线的功率输送无。

10.4.单端供电系统的功率特性无。

第十一章.电力系统的潮流计算11.1.开式网络的电压和功率分布计算已知供电点电压和负荷节点功率时的计算方法(迭代:逆功率传输方向计算功率损耗,顺功率传输方向计算电压降落,看例11-1)。

11.2.简单闭式网络的功率分布计算两端供电网络功率分布的计算公式(掌握假设的条件和两个功率分量,即式11-7);循环功率的定义;两台变压器并联的功率分布计算方法(看例11-4,会算76页11-8题);功率自然分布和经济分布的概念。

11.3.复杂电力系统潮流计算的数学模型潮流方程的表达式(式11-25);潮流方程中节点的分类及相应的定义;潮流方程中平衡节点存在的必要性(潮流计算前有功网损未知,且电网中各节点电压的相角须有参考轴);潮流计算的约束条件。

电力系统分析复习提纲

电力系统分析复习提纲

电力系统分析复习提纲第一章电力系统概述和基本概念1.电力系统、电力网和动力系统的定义及其包含的主要设备。

2.依据一次能源的不同,发电厂的类型。

各类发电厂的主要组成部分3.根据供电可靠性的分类,负荷的分类等级。

4.我国电力系统中,额定电压等级的规定,各级额定电压等级的平均额定电压。

对变压器一、二次绕组额定电压是如何考虑的。

5.对电力系统运行的基本要求及其含义。

6.电能质量的指标及其允许值。

7.电力系统中性点及其运行(接地)方式的分类及其优缺点,我国电力系统实际运行中对中性点接地方式的规定。

第二章电力系统元件参数和等值电路1.电力线路按结构的分类,各类电力线路的组成部分。

2.三相架空输电线路循环换位的目的及方法。

3.电力系统元件(输电线路、变压器、发电机)的参数及其计算,各种元件的等值电路。

4.各元件参数的计算表达式中,各量的的单位的选取。

5.采用分裂导线的目的。

分裂导线与普通导线相比较,其电抗、电纳、电导的变化。

6.电力系统计算中,标么制的概念。

标么制中各量的基准值之间的关系,基准值的选择原则,各量的标么值与基准值的关系。

第三章简单电力网络潮流的分析和计算1.电力系统潮流计算主要求取的物理量。

2.在有名单位制中,三相功率(有功、无功)和容量的表达式。

3.输电线路和变压器的电压降、电压损耗、电压偏移、电压调整、功率损耗、输电效率及其计算。

4.输电线路的无功功率损耗的性质(感性、容性、阻性)。

5.输电线路在负载和空载运行时,首端电压与末端电压高低的比较。

6.电力变压器在运行中消耗或发出有功功率和无功功率的判断。

7.减少输电线路有功功率损耗的方法。

9.输电线路等值参数中,消耗有功功率的参数。

10.元件两端电压的相角差和幅值差主要决定于电压降落纵分量或横分量(?)。

11.有功功率和无功功率在传输的过程中,流过元件参数所产生的功率损耗的性质(有功或无功)。

12. 环行网络的潮流分布,功率分布,两端供电网络的潮流分布,变比不同的两变压器并列运行的功率分布计算。

现代电力系统分析整理提纲

现代电力系统分析整理提纲

第一章现代电力系统的主要特点,电网互联的优点及带来的问题,电力系统的运行状态及运行状态带来的好处。

电力系统分析概述。

第二章电力网络的基本概念结点电压方程,关联矩阵,用关联矩阵与支路参数确定结点电压方程,变压器和移向器的等值电路,节点导纳矩阵,第三章常规潮流计算的任务、应用、,对潮流计算的基本要求,潮流计算的方法,电力系统数学表述,潮流计算问题的最基本方程式潮流计算的借点类型,节点功率方程及其表示形式,潮流计算高斯赛德尔发。

牛顿拉弗逊法,潮流计算的PQ分解法,保留非线性潮流算法,最小化潮流算法(潮流计算和非线性规划潮),潮流计算的自动调整,PV节点无功功率越界的处理,PQ节点电压越界的处理,带负荷调压变压器抽头的调整,负荷特性的考虑,互联系统区域间交换功率控制最优潮流计算最优潮流和基本潮流的比较,最优潮流计算的算法,最优潮流的数学模型,(目标函数,约束条件),最优潮流计算的简化梯度算法,(迭代求解算法的基本要点),最优潮流的牛顿算法,交直流电力系统的潮流计算直流输电的应用交直流电力系统的潮流计算的特点交流系统和直流系统的分解交流系统部分的模型直流系统部分的模型直流电力系统模型直流系统标幺值,直流电力系统方程式,(换流站,及其控制方式)交直流电力系统潮流算法联合求解法和交替求解法直流潮流数学模型第四章故障类型及分析双轴变换-派克变换及正交派克变换两相变换-克拉克变换顺势对称分量变换(120 +-0)对称分量变换坐标变换的运用网络方程网络中的电源模型不对称短路故障的边界条件短路故障通用复合序网断线故障通用负荷序网两端口网络方程阻抗行参数方程(有源无源)导纳型参数方程(有源无源)混合型参数方程复杂故障分析第五章状态的确定(状态估计量测误差随机干扰测量装置在数量上或种类上的限制电力系统状态估计的功能流程对量测量的数量要求状态估计与常规潮流计算比较条件不同模型和方程数的不同求解的数学方法不同电力系统运行状态的表征与可观察性量测方程五种基本测量方式状态估计误差的原因高斯白噪声型的随机误差噪声响亮电力系统状态的可观察性最小二乘估计最小方差估计的概念h(x)为线性函数时的最小二乘准则、h(x)为非线性函数时的最小二乘准则及步骤快速解耦状态估计算法支路潮流状态估计法递推状态估计追踪估计、估计的目标函数递推估计公式第六章电力系统安全性实时安全监控功能结构安全性、稳定性和可靠性静态安全分析支路开断模拟、直流法2、补偿法,灵敏度法二、发电机开断模拟1、直流法2、分布系数法预想事故的自动选择(ACS)ACS算法,须满足的条件ACS算法的原理框第七讲电力系统元件的动态模型同步发电机的数学模型理想同步电机同步电机正方向的规定abc坐标下(原始)的电压方程abc坐标下(原始)的磁链方程定子各绕组的自感定子绕组间的互感定子绕组与转子绕组间的互感转子各绕组的自感和转子绕组间的互感电机输出电功率的瞬时值在abc坐标下基本方程存在的问题解决的办法Park变换dq0坐标下的磁链方程电感系数矩阵中的系数dq0变换的物理解释dq0坐标下的电压方程同步电机输出功率和电磁转矩正交派克变换标幺制下的同步电机方程dq0坐标下标幺制的电压方程dq0坐标下标幺制的磁链方程在X ad基值系统下的磁链方程标幺制下的输出功率和电磁转矩dq0系统下的磁链方程dq0坐标下标幺制的电压方程d轴和q轴等效电路、运算电抗及实用参数电机参数q轴等效电路、运算电抗及电机参数q轴参数及定义d轴等效电路、运算电抗及电机参数d轴参数由电机参数计算派克方程中的原始参数同步电机方程小结同步电机转子运动方程同步电机转子运动方程的标幺值形式同步电机实用模型(二三四五六阶、经典模型)状态量初值的确定阻尼项的引入第七讲励磁系统数学模型(2)概述励磁系统的基本功能励磁系统的类型励磁系统分类及典型接线同步发电机的励磁控制系统励磁系统数学模型直流励磁机数学模型直流励磁机数学模型小结交流励磁机数学模型静止励磁系统数学模型静止励磁功率单元数学模型典型励磁系统数学模型电压测量与负载补偿环节数学模型幅值限制环节数学模型电力系统稳定器(PSS)数学模型典型励磁系统数学模型第七讲原动机及调速器数学模型(3)原动机自动调速器原动机及调速器在电力系统中的作用汽轮机数学模型水轮机数学模型典型调速器数学模型水轮机调速器数学模型:水轮机机械液压式调速器原理图离心飞摆方程配压阀(错油门)活塞方程接力器(油动机)活塞方程反馈方程软反馈硬反馈传递函数框图汽轮机调速器数学模型:基本功能机械液压调速器数学模型一机械液压调速器数学模型二功频液压调速器原理框图第七讲负荷数学模型(4)负荷种类负荷随时间变换规律负荷特性负荷的数学模型负荷建模方法负荷静态模型负荷静态模型1:指数形式负荷静态模型2:多项式负荷动态模型动态负荷负荷动态模型的输入输出含动态负荷模型的解算实际节点负荷情况计及感应电动机机电暂态过程的负荷动态模型第七讲网络元件数学模型(5)网络元件模型机电暂态分析电磁暂态分析输电线路准稳态模型坐标系统012对称分量准稳态模型网络各序网与发电机和动态负荷的接口abc坐标和012坐标下准稳态模型之比较012坐标的应用xy同步坐标实数域的准稳态模型输电线路电磁暂态模型abc相坐标电磁暂态模型dq旋转坐标电磁暂态模型xy同步坐标电磁暂态模型变压器准稳态模型正、负序模型接线方式对正、负序量相位和幅值的影响y,d11接线方式对正、负序量相位和幅值的影响零序模型变压器电磁暂态模型abc相坐标电磁暂态模型第 8 讲电力系统暂态稳定分析暂态稳定分析大干扰后两种不同的结局对电力系统暂态稳定性的分析,要考虑暂态稳定分析与改善暂态稳定分析分类暂态稳定分析中的一些简化暂态稳定分析的时域仿真法全系统数学模型的构成暂态稳定分析的数值解法暂态稳定分析的时域仿真法微分方程组代数方程组微分的数值解法暂态稳定分析的数值解法欧拉法改进欧拉法龙格-库塔法隐式梯形积分法常微分方程求解方法的选取问题微分-代数方程组的数值解法暂态稳定分析的基本流程简化模型时域仿真法暂态稳定分析实际暂态分析中涉及到的主要问题发电机节点的处理和机网接口计算⏹发电机采用经典模型时的处理方法⏹考虑凸极效应的直接解法考虑凸极效应的迭代解法负荷节点处理⏹当负荷采用恒定阻抗时当负荷采用非线性模型时⏹当负荷采用计及机电暂态的动态负荷模型时⏹网络操作与故障处理⏹发生简单不对称故障时⏹发生复杂(多重)不对称故障时⏹故障或操作时,状态方程及其参数的修正处理⏹基于改进欧拉法和迭代解法的暂态稳定分析⏹微分方程的改进欧拉法预报及校正计算公式第八讲暂态能量函数法(2)暂态能量函数法概述单机无穷大系统的直接法暂态稳定分析系统及模型暂态能量函数的构造临界能量的构造系统暂态稳定判别为在相平面上讨论多机系统直接法暂态稳定分析的数学模型假定预处理同步坐标下的暂态能量函数和临界能量同步坐标下的暂态能量函数同步坐标下的暂态能量函数的计算同步坐标下的临界能量。

电力系统分析复习总结提纲.doc

电力系统分析复习总结提纲.doc

电力系统分析复习提纲填空:15判断:10选择:10简述和分析:35计算:30 (2)第三章同步发电机的基本方程一・基本概念1・电流、磁链、d轴轴线、q轴轴线的方向电流的正方向:流岀abc,流入xyz磁链的正方向:轴线的正方向极中心线d轴,称为纵轴或直轴极间轴q轴,称为横轴或交轴正方向电流产生的磁链方向与dq轴轴线的正方向一致2同步发电机的原始方程:电势方程和磁链方程各有几个?定、转子中各有几个?3•磁链方程出现变系数的主要原因4•派克变换的实质和目的(简述),它是从坐标变换到什么坐标?I同步发电机基本方程为什么要进行澱克变换?磁链方程式中出现变系数的主要原因:(I)转了的旋转使定、转子绕纽间产生相对运动.致使定、转子绕组间的互感系数发生相应的周期性变化。

(2)转f在磁路I決是分别对于d轴和q轴对称而不是任意对称的,转了的旋转也导致定子各绕组的自感和互感的周期性变化。

①变换后的电感系数部变为常数.可以假想dd绕纽,qq绕组圮尚定在转子上的,相对转了•静止。

②派克变换阵对定子口感妙阵起到了对角化的作用,并消去了其中的角度变量.Ld,Lq,L0 为H特征根。

③变换后龍子和•转子间的互感系数不对称.这绘山于派克变换的竝阵不是止交矩附°④ Ld为直轴同步电感系数,其值相当丁•当励磁绕组开路,定了合成磁势产生单纯直轴磁场时,任意•相定子绕组的自感系数。

2、派克变换的物理意义是什么?它将观察者的角度从静止的宦J'绕组转移到随转了同旋转的转了上・从而使得定子绕纽门、互感.定、转子绕组间互感变成常数.人人简化了同步电机的原始方程。

派克变换:将a、b、c三相静止的绕组通过坐标变换等效为d轴dd绕组、q轴qq绕组,与转子一同旋转.5•转子参数是否要派克变换?不要6•同步发电机稳定运行下的电压方程和相量图(隐极机和凸极机)第五章电力系统三相短路的暂态过程一.基本概念1・短路、短路产生的主要原因.各类及后果(简述)短路是指电力系统中一切不正常的相与相之间或相与地(对中性点接地的系统)发生通路的情况产牛的原因:1元件损坏2气象条件恶化3违规操作4其他类型:单相短路a/b/c两相接地短路abg/acg/bcg两相短路ab/bc/ac三相短路abc后果:1设备过热2线圈或导体变形3系统电压下降4系统不同步5干扰通讯2•短路计算的目的(简述)电气设备的选择继保设计与整定计算系统规划稳定性评估确定通讯干扰3•恒定电势,无穷大功率源无穷大功率电源是一种理想电源特点①电源功率为无穷大②电源的内阻抗为短路计算中,电源内阻抗不超过短路冋路总阻抗的5%〜10%时,可近似认为此电源为无穷大功率电源。

电力系统暂态分析复习提纲

电力系统暂态分析复习提纲

第2章一、简答题1.电力系统暂态过程的分类(1)波过程:与操作和雷击的过电压有关,涉及电流、电压波的传播,过程最短暂。

(2)电磁暂态过程:与短路(断线)等故障有关,涉及工频电流、电压幅值随时间的变化,持续时间较波过程长(毫秒~秒)(3)机电暂态过程:与系统振荡、稳定性破坏、异步运行等有关,涉及发电机组功率角、转速、系统频率、电压等随时间的变化,过程持续时间较长(秒~分钟)2.为什么说电力系统的稳定运行状态是一种相对稳定的运行状态?由于实际电力系统的参数时时刻刻都在变化,所以电力系统总是处在暂态过程之中,如果系统参数在某组数值附近作微小的持续变化,我们就认为其运行参量保持平均值不变,即系统处于稳定工作状态。

由此可见系统的稳定运行状态实际是一种相对稳定的工作状态。

3.同步发电机突然三相短路时,定子绕组电流中包含哪些电流分量?转子励磁绕组中包含哪些电流分量?阻尼绕组中包含哪些电流分量?它们的对应关系和变化规律是什么?定子电流中包含基频周期分量、非周期分量和倍频分量。

转子励磁绕组中包含强制直流分量、自由非周期分量和基频交流自由分量。

d轴阻尼绕组中包含非周期自由分量和基频交流自由分量;q轴阻尼绕组中仅包含基频交流分量。

定子绕组中基频周期分量电流与d轴阻尼绕组、励磁绕组中的非周期分量相对应,并随着转子励磁绕组中非周期自由分量和d轴阻尼绕组中非周期分量的衰减而最终达到稳态值(与转子励磁绕组中强制直流分量相对应);定子绕组中非周期分量和倍频分量与转子励磁绕组、阻尼绕组中的基频交流分量相对应,并随着定子绕组非周期分量和倍频分量衰减到零而衰减到零。

4.同步发电机原始磁链方程中哪些电感系数为常数?哪些电感系数是变化的?变化的原因是什么?凸极式同步发电机原始磁链方程中,转子各绕组的自感系数、转子各绕组之间的互感系数为常数;定子绕组的自感系数、定子绕组间的互感系数、定子各绕组与转子各绕组之间的互感系数是变化,变化的原因有二,一是凸极式同步发电机转子在d轴和q轴方向磁路不对称,二是定子绕组和转子绕组之间存在相对运动。

电力系统分析复习提纲

电力系统分析复习提纲

电力系统分析复习提纲第一章1、电力系统、动力系统、电力网三个概念2、额定电压〔我国的〕3、电力系统的特点4、接线方式第二章1、电阻,电感、电抗、电导、电纳的计算2、导线换位的功能3、Π行等值电路4、变压器等值电路及参数图2--9 图2--125、标幺值的折算;基准值的选取;统一标幺值,P41的标幺值特点第三章1、同步发电机的根本方程〔电感系数那些变化,那些常数〕2、派克变换公式、物理意义及dq0坐标下的根本方程3、运算电抗等值电路4、实用正方向及实用正方向下的根本方程图3--12 例3--2第四章1、节点导纳矩阵的求取,个元素的意义例4--1及相关习题节点导纳矩阵的修改:三种情况例4--22、高斯消去法3、节点阻抗矩阵的物理意义第五章1、短路计算的目的2、什么情况下冲击电流最大;短路的冲击电流时什么and用来干什么的;短路功率3、磁链守恒原那么,各电流之间的关系表5--24、暂态电势和暂态电抗图5--10 图5--11.,例5--1 ,衰减计算,简化原那么P1115、次暂态电势及次暂态电抗图5--23 例5--3第六章1、近似计算的方法;元件方面的简化;每个等级的额定电压;互阻抗与转移阻抗2、起始次暂态电流、冲击电流的计算,短路电流的周期分量;次暂态模型;同步发电机和电动机的模型;综合负荷的模型;异步电机的次暂态电势3、计算曲线的根本概念重点:六、七、八章合出一道大题第七章1、012变换〔公式7--1〕;各相正负零序的关系;序阻抗概念;正、负、零序序网图2、负序和零序等值电路〔图7--16;假设定子绕组出现负序电流,将在定转子感应什么电流3、零序等值电路及参数〔图7--10〕4、架空输电线路正负序等值电路相同;零序等值电路及参数5、处理方式:三种;异步电动机等参数6、正负序等值电路考虑什么,不考虑什么;零序的又如何第八章1、短路电流;非故障电流、电压图8--12 例8--2 正负零序经变压器的相位变化。

电力系统分析(二)复习大纲

电力系统分析(二)复习大纲

电力系统分析(二)复习大纲电力系统分析(二)主要介绍电力系统在受到各种大的或小的扰动后的暂态或动态行为,即电力系统暂态分析。

为了描述系统的暂态行为,首先要建立系统中各组成元件(或子系统)的动态模型,由一组微分方程和代数方程表示,其中稳态模型是暂态模型的一种特例。

我们要搞清楚各元件或子系统的工作机理,并依据其相应的电学或磁学原理建立方程,掌握各种参数及变量的物理意义。

最后落脚到电力系统的故障分析及稳定分析上来。

要掌握分析的方法,并熟练运用。

《电力系统稳态分析》电力系统无功功率及电压调整1、电力系统的无功电源有哪些?2、电力系统无功补偿措施有哪些?3、电力系统电压调整措施有哪些?4、电力系统电压中枢点的电压调整方式有哪些?5、中枢点母线带多个负荷,如何确定中枢点的电压范围?6、变压器分接头的选择计算。

7、电容补偿容量的计算。

《电力系统暂态分析》第一章电力系统故障分析的基础知识1、电力系统短路故障有哪些类型?其中不对称故障有哪些?2、无线大功率电源供电的三相短路电流的特点。

3、冲击电流、最大短路有效值、短路容量的计算。

第二章同步发电机突然三相短路分析1、无阻尼绕组同步发电机突然三相短路后,定子绕组和转子绕组出现哪些电流成分?其分析方法?各按什么时间常数衰减?2、为什么同步发电机突然短路后,其短路电流要比其稳态电流大很多倍?3、三相短路起始短路电流的计算(暂态电流、次暂态电流)。

4、abc坐标系统下,如何建立同步发电机的动态模型?建立的动态模型有何特点?哪些电感系数是变化的?哪些电感系数不变,为什么?5、派克变换的物理含义是什么?经过派克变换后的同步发电机方程有何特点?为什么?6、abc坐标中的正序基波、负序基波、恒定电流经派克变换后为什么分量?7、发电机的空载电势、暂态电势、次暂态电势是如何表示的?熟悉这些电势表示的发电机的方程。

8、熟练运用发电机的稳态方程进行相关计算?第三章电力系统三相短路电流的实用计算1、什么是转移电抗?掌握星网变换求转移阻抗的方法。

《现代电力系统分析》

《现代电力系统分析》

工程硕士研究生2014年《现代电力系统分析》复习提纲2014.6一、 简述节点导纳矩阵自导纳及互导纳的物理意义;试形成如图电路的节点导纳矩阵和节点阻抗矩阵。

答:节点导纳的阶数等于网络的节点数,矩阵的对角元素即自导纳等于与该节点连接的所有支路的导纳之和,非对角元素即互导纳则为连接两点支路导纳的负值。

(李)在电力网络中,若仅对节点i施加单位电压,网络的其它节点接地时,节点i对网络的注入电流值称为节点i的自导纳;此时其它节点j向网络的注入电流值,称为节点j对节点i的互导纳。

节点导纳矩阵为:在电力网络中,若仅对节点i施加单位电压,网络的其它节点接地即U =0时,节点i对网络的注入电流值称为节点i的自导纳;此时其它节点j向网络的注入电流值,称为节点j对节点i的互导纳。

j j jk jk j jk jk j j j jj Y 1021001102111211100112;李105.0001.111.1105.01.115.2100112j j jj j j j j j j Y 节点阻抗矩阵为:在电力网络中,若仅对节点i施加单位电电流。

22222544244424452k k k k k k k jZ ;李22.2222.205.64.44.424.44424.445j j j j j j j j j j j j j j j j Z 二、 写出下图所示变压器电路的П型等效电路及物理意义。

1:k答:1、物理意义: ①无功补偿实现开降压;②串联谐振电路;③理想电路(r<0)。

2、П型等效电路:20121212121022211211Y Y Y Y Y Y Y Y Y Y ,令U1=1时,点2接地U2=0 可得1210Y Y y T ,12Y k y T ,12102Y Y k yT 得:)1(Y 10k k y T ,)1(Y 220k k y T ,ky T 12Y 图一Y 10 Y 20 Y 12三、按Ward 等值写出图二等值表示成内部节点的功率(网络)方程式。

电力系统分析(二)考纲()

电力系统分析(二)考纲()

2、负荷变化时频率偏差的计算
(1)注意检查:发电机出力不能超过其容量上限;
(2)有机组参与二次调频时的计算
(3)P117 例 13-2
功率-频率特性:
+ f*+ * +。。。。
负荷的频率调节效应系数(或负荷的频率调节效应):
,=
机组的静态调差系数: =- ,
机组功频静特性系数(机组的点位调节功率): = ,
年最大负荷利用小时数:
.
2、负荷特性 (1)负荷静特性:代表稳态下负荷功率与电压和频率的关系。
○1 负荷的电压静态特性:当频率维持额定值不变时,负荷功率与电压的关系 ○2 负荷的频率静态特性:当负荷端电压维持额定值不变时,负荷功率与频率的关系。 与电压的关系——ZIP 特性:P=PN[ap(V/VN)2+bp(V/VN)+cp],Q=QN[aq(V/VN)2+bq(V/VN)+cq] 与频率的关系——负荷的频率调节效应一次特性:P=PN(1+kpfΔf),Q=QN(1+kqfΔf)
(2) 极坐标系的 N-R 法求解步骤
○1 按上一次迭代算出的 和 (当 k=0 时取给定的初值),计算各类节点的不平
衡量


○2 检验收敛,若收敛则迭代结束,转入计算线路潮流和平衡节点功率,不收敛则继
续计算
○3 计算雅可比矩阵各元素
○4 用修正方程式求节点电压修正量

○5 修正各节点电压
○6 迭代计数加 1,返回第○1 步继续
自然功率分布与阻抗的共轭成反比 (2)变压器并列运行时的循环功率
相关公式:
3、经济功率分布 (1)功率分布与电阻成反比 (2)只有均一网的自然功率分布符合经济功率分布 相关公式:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电力系统分析复习提纲
填空:15 判断:10 选择:10 简述和分析:35 计算:30(2)
第三章同步发电机的基本方程
一.基本概念
1.电流、磁链、d轴轴线、q轴轴线的方向
电流的正方向:流出abc,流入xyz
磁链的正方向:轴线的正方向
极中心线d轴,称为纵轴或直轴
极间轴q轴,称为横轴或交轴
正方向电流产生的磁链方向与dq轴轴线的正方向一致
2同步发电机的原始方程:电势方程和磁链方程各有几个?定、转子中各有几个?
3.磁链方程出现变系数的主要原因
4.派克变换的实质和目的(简述),它是从坐标变换到什么坐标?
5.转子参数是否要派克变换?
不要
6.同步发电机稳定运行下的电压方程和相量图(隐极机和凸极机)
第五章电力系统三相短路的暂态过程
一.基本概念
1.短路、短路产生的主要原因、各类及后果(简述)
短路是指电力系统中一切不正常的相与相之间或相与地(对中性点接地的系统)发生通路的情况
产生的原因:1元件损坏2气象条件恶化3违规操作4其他
类型:单相短路a/b/c 两相接地短路abg/acg/bcg 两相短路ab/bc/ac 三相短路abc
后果:1设备过热2线圈或导体变形3系统电压下降4系统不同步5干扰通讯2.短路计算的目的(简述)
电气设备的选择继保设计与整定计算系统规划稳定性评估确定通讯干扰3.恒定电势,无穷大功率源
无穷大功率电源是一种理想电源特点①电源功率为无穷大②电源的内阻抗为零
短路计算中,电源内阻抗不超过短路回路总阻抗的5%~10%时,可近似认为此电源为无穷大功率电源。

S=∞X=0
4.短路冲击电流瞬时值、最大有效值,冲击系统数
短路电流最大可能的瞬时值称为短路冲击电流,以
i表示。

im
5.产生最大三相短路电流的条件
最大值出现条件:
6.计算冲击电流的作用
校验电气设备和载流导体的电动力稳定度。

注:最大有效值电流主要用于校验电气设备的断流能力
短路功率主要用来校验开关的切断能力。

7.分析同步发电机突然三相短路电流时的遵循什么原则
超导体闭合回路:磁链不变
8.无阻尼绕组同步发电机机端三相短路时定子绕组和转子绕组的各短路电流分量及相互关系(简述)
转子为了维持磁链不变,便在励磁绕组中产生一项直流电流fa i ∆,它的方向与原有的励磁电流相同,使励磁绕组的磁场得到加强。

为了抵消定子的直流和倍频电流产生的电枢反应,在转子绕组中将出现一种同步频率的电流f i ω∆
9.暂态电势和暂态电抗,是什么同步发电机的参数?电势方程和相量图 10. 次暂态电势和次暂态电抗,是什么同步发电机的参数?电势方程和相量图
二.基本计算
恒定电势电源三相短路电流的计算(重点)
无(有)阻尼绕组同步发电机三相短路电流的计算(了解)
第六章电力系统三相短路电流的实用计算
一.基本概念
1. 起始次暂态电流的实用计算方法
起始次暂态电流即短路电流基频交流分量的初始值,I'' a 把系统中所有元件都用其次暂态参数表示 b 按计算稳态电流的方式计算起始次暂态电流
各电源送到短路点的电流由各电源电势节点和短路点之间的阻抗决定,这个阻抗称为该电源对短路点间的转移阻抗。

3.网络化简法和单位电流法
4.计算曲线及制作条件、发电机合并的依据
依据:估计它们的短路电流变化规律是否相同或相近
与短路点电气距离相差不大的同类型发电机可以合并
远离短路点的同类型发电厂可以合并
直接接于短路点的发电机(或发电厂)应予以单独考虑
网络中功率为无限大的电源应该单独计算,因为它提供的短路电流周期分量是不衰减的
二.基本计算
1.起始次暂态电流和冲击电流的实用计算(重点)
2.利用计算曲线确定短路后某一时刻的短路电流周期分量(不考)
第七章电力系统各元件的序阻抗和等值电路
一.基本概念
1.对称短路和不对称短路
2. 对称分量法
任何一个n相的不对称系统可以分解为n组对称的n相系统,每一组中n相的长度均相等,且相邻相间的相角差相同,此n组对称的相系统称为原有相系统的对称分量,此方法称为对称分量法。

3. 对称分量法分析不对称故障的基本方法(简述)
5.变压器的零序等值电路,变压器结构、联结方式、接地方式、外接电路对零序电抗的影响;中性线的零序阻抗
6.自几何均距,互几何均距,等值深度的概念
7.单回线三相架空线路的零序阻抗
8.架空线中正序阻抗、负序阻抗和零序阻抗的大小关系
9.架空地线使零序电抗变大还是变小
架空地线使输电线路的等值零序阻抗减小了
10.正序网络、负序网络、零序网络的制订方法及特点(作图及分析)
正序网络就是通常计算对称短路时所用的等值网络。

负序网络各元件的参数用负序参数代替电源电势等于零
二.基本计算
1.单回线三相架空线路零序阻抗的计算
2.正序网络、负序网络、零序网络的制订(重点)必考题
第八章电力系统不对称故障的分析计算
1.简单不对称故障
2.边界条件
3.复合序网
根据故障处各序分量之间的关系,将各序网络在故障端口联接起来所构成的网络称为复合序网。

4.正序等效定则
在简单不对称短路的情况下,短路点电流的正序分量,与在短路点每一相中加入附加阻抗,而发生三相短路时的电流相等。

5.附加阻抗
6.各序电压和序电流的分布特点(分析)
7.序分量经变压器的相位变换(Y-Δ-11)
Y0/D-11联接,从Y0侧变换到D侧时,正序电压逆时针方向转过30°,负序电压顺时针方向转过30°从D侧变换到Y0侧时,正序电压顺时针方向转过30°,负序电压逆时针方向转过30°。

电流从Y0侧变换到D侧时,正序电流逆时针方向转过30°,负序电流顺时针方向转过30°。

由于零序电流不能流出D绕组,故Y0/D-11 联接的变压器,在D侧的外电路中总不含有零序分量。

8.断相的序网和复合序网
9.短路和断相复合序网的区别和联系
11.短路和断相零序回路的差别
1.单相、两相、两相接地短路的分析计算(包括非故障点)(重点)
2.单相、两相断线的分析计算
第十五章电力系统运行稳定性的基本概念
一.基本概念
1.电力系统的稳定性
电力系统受干扰后,凭借系统本身固有能力和控制设备的作用,在有限的时间内,恢复到原始运行状态或稳定到新的稳态运行状态。

3.功角和功角(率)特性
4.小干扰、静态稳定(分析)
5.大干扰、暂态稳定(分析)
6.静态稳定和暂态稳定的区别
电力系统在正常运行方式下,受到大干扰后,能从原来的运行状态(平衡点),不失去同步地过渡到新的运行状态,并在新运行状态下稳定地运行——同步运行,即认为电力系统在这个方式下是暂态稳定的。

静态稳定产生小干扰后,独立恢复到它原来的运行状态的能力。

7.负荷稳定
负荷稳定性就是负荷在正常运行中受到扰动后能保持在某一恒定转差下继续运行的能力。

8.电压稳定
电压稳定是指在正常运行情况下或者遭受干扰后,电力系统维持所有母线电压在可以接受的稳态值的能力。

第十六章电力系统的电磁功率特性
一.基本概念
1.隐极式发电机的功率特性
2.极式发电机的功率特性
第十七章电力系统的暂态稳定
一.基本概念
1.大扰动产生的原因(简述)
3.大扰动下发电机转子的运动过程(分析)
4.等面积定则(分析)
加速面积和减速面积大小相等,动能增量为零。

这就是等面积定则4.最大摇摆角,最小摇摆角,临界角极限切除角
使最大可能减速面积与加速面积大小相等的角度称为极限切除角5.极限比较法
二.基本计算
1.极限切除角的计算(参见例题)
第十八章电力系统的静态稳定性一.基本概念
1.同步功率系数
2.电磁功率增量
3.特征值
4. 静态稳定判据
5.极限运行角,稳定极限
稳定极限:发电机输出的电磁功率 6. 固有振荡频率
与转子相对运动联系,决定着系统受扰动后振荡的周期 7. 阻尼及作用
考虑阻尼作用时,当D>0时Eq S ,>0同时成立时,系统是静态稳定的。

8. 综合阻尼系数 9. 考虑阻尼作用时根据特征参数判别静态稳定(分析)
10.静态稳定储备系数
为了保证电力系统运行的安全性,不能允许电力系统运行在稳定的极限附近,而要留有一定的裕度,这个裕度通常用稳定储备系数来表示。

二.基本计算
1.静态稳定储备系数的计算
第十九章 提高电力系统稳定性的措施
一.基本概念
1.提高稳定性的一般原则(简述) 尽可能地提高电力系统的功率极限 抑制自发振荡的发生
尽可能减小发电机相对运动的振荡幅度 2. 提高稳定性采取的措施(简述) 改善电力系统基本元件的特性和参数 采用附加装置提高电力系统稳定性 改善运行方式及其它措施。

相关文档
最新文档
