电子工程师常见面试题

合集下载

(完整word版)电子工程师常见面试题

(完整word版)电子工程师常见面试题

电子工程师常见面试题2推荐模拟电路1、基尔霍夫定理的内容是什么?(仕兰微电子)基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等. 基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零.2、平板电容公式(C=εS/4πkd)。

(未知)3、最基本的如三极管曲线特性。

(未知)4、描述反馈电路的概念,列举他们的应用。

(仕兰微电子)5、负反馈种类(电压并联反馈,电流串联反馈,电压串联反馈和电流并联反馈);负反馈的优点(降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用)(未知)6、放大电路的频率补偿的目的是什么,有哪些方法?(仕兰微电子)7、频率响应,如:怎么才算是稳定的,如何改变频响曲线的几个方法。

8、给出一个查分运放,如何相位补偿,并画补偿后的波特图。

(凹凸)9、基本放大电路种类(电压放大器,电流放大器,互导放大器和互阻放大器),优缺点,特别是广泛采用差分结构的原因。

(未知)10、给出一差分电路,告诉其输出电压Y+和Y-,求共模分量和差模分量。

11、画差放的两个输入管。

(凹凸)12、画出由运放构成加法、减法、微分、积分运算的电路原理图。

并画出一个晶体管级的运放电路。

(仕兰微电子)13、用运算放大器组成一个10倍的放大器。

(未知)14、给出一个简单电路,让你分析输出电压的特性(就是个积分电路),并求输出端某点的 rise/fall时间。

(Infineon笔试试题)15、电阻R和电容C串联,输入电压为R和C之间的电压,输出电压分别为C上电压和R上电压,要求制这两种电路输入电压的频谱,判断这两种电路何为高通滤波器,何为低通滤波器。

当RC<<T时,给出输入电压波形图,绘制两种路的输出波形图。

16、有源滤波器和无源滤波器的原理及区别?(新太硬件)17、有一时域信号S=V0sin(2pif0t)+V1cos(2pif1t)+2sin(2pif3t+9 0),当其通过低通、带通、高通滤波器后的信号表示方式。

电子工程师面试题目(3篇)

电子工程师面试题目(3篇)

第1篇一、基础知识部分1. 请简要描述基尔霍夫定律及其在电路分析中的应用。

解析:基尔霍夫定律包括基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL)。

KCL指出,在电路中,任何节点流入的电流之和等于流出的电流之和;KVL指出,在电路中,任何闭合路径上的电压降之和等于该路径上的电压升之和。

2. 请解释电路中“电压源”和“电流源”的概念,并说明它们在电路分析中的作用。

解析:电压源是一种提供恒定电压的电路元件,其输出电压不随负载变化而变化;电流源是一种提供恒定电流的电路元件,其输出电流不随负载变化而变化。

在电路分析中,电压源和电流源是描述电路中能量传递的重要工具。

3. 请简要介绍电路的三种基本元件:电阻、电容和电感。

解析:电阻是一种对电流产生阻碍作用的元件,其单位为欧姆(Ω);电容是一种储存电荷的元件,其单位为法拉(F);电感是一种储存磁能的元件,其单位为亨利(H)。

4. 请解释电路中“交流电”和“直流电”的概念,并说明它们在电路分析中的应用。

解析:交流电(AC)是指电压和电流大小及方向随时间周期性变化的电流;直流电(DC)是指电压和电流大小及方向恒定不变的电流。

在电路分析中,交流电和直流电是描述电路中电流和电压变化的重要概念。

5. 请简要介绍电路的三种分析方法:节点分析法、网孔分析法和回路分析法。

解析:节点分析法是通过分析电路中各个节点的电压或电流关系来求解电路的方法;网孔分析法是通过分析电路中各个网孔的电流关系来求解电路的方法;回路分析法是通过分析电路中各个回路的电压关系来求解电路的方法。

二、模拟电路部分1. 请简要描述运算放大器的概念及其在电路中的应用。

解析:运算放大器是一种具有高输入阻抗、低输出阻抗、高增益的电子器件,广泛应用于模拟信号处理、电路设计等领域。

2. 请解释“反馈”在电路中的作用,并举例说明。

解析:反馈是将电路输出信号的一部分或全部反送到输入端,以影响电路的输入或输出。

反馈在电路中具有稳定电路性能、提高电路精度、实现电路功能多样化等作用。

电子电气工程师面试题及答案

电子电气工程师面试题及答案

电子电气工程师面试题及答案1.简要介绍一下您的电子电气工程师背景以及相关工作经验。

答:我持有电子电气工程硕士学位,过去五年一直在ABC公司担任电子工程师一职。

在该职位上,我主导了一项关键项目,成功设计和实施了新一代电源管理系统,提高了系统效率和稳定性。

2.在电子电气设计中,您如何处理EMI(电磁干扰)和RFI(射频干扰)问题?答:我采用了多种手段,如差分模式设计、屏蔽技术和滤波器的使用,以减小电磁和射频干扰。

在之前的项目中,我们成功通过合理布局和屏蔽设计,降低了系统对外界干扰的敏感性。

3.请描述一次您解决复杂电路问题的经历。

答:在上一份工作中,我们面临一个难题,即电路中出现频繁的漂移问题。

通过深入的电路分析和使用示波器,我最终发现问题源于电源噪声,成功通过改进电源滤波电路解决了漂移问题。

4.如何确保您的设计符合相关电气安全标准?答:我严格遵循国际电工委员会(IEC)的相关标准,如IEC60950和IEC61010,以确保设计符合电气安全要求。

此外,我会定期参与相关培训,以了解最新的标准和法规。

5.在电子电气项目中,您如何确保设计的可靠性和稳定性?答:我注重在设计早期引入可靠性工程原则,使用可靠性分析工具如FMEA(故障模式和效果分析),并进行过温度、湿度等环境条件下的模拟测试,以确保系统在各种情况下都能稳定运行。

6.请描述一个您成功领导团队完成电子电气工程项目的经验。

答:我曾领导一个团队完成了一个复杂的嵌入式系统开发项目。

通过有效的沟通和任务分配,我们成功按时交付了高质量的产品。

我强调团队合作和定期的进展汇报,以确保项目按计划进行。

7.在面对紧急情况时,您是如何处理电子电气系统故障的?答:我采用系统性的故障诊断方法,首先通过仪器诊断定位问题,然后分阶段逐步排除可能的故障点。

在一个项目中,我们快速响应并成功修复了一台生产线上的电源故障,减小了生产中断的影响。

8.您在电子电气系统设计中有没有应用过物联网(IoT)技术?答:是的,我曾在一个智能家居系统项目中应用了物联网技术,实现了设备之间的远程监控和控制。

电子电路工程师面试题及答案

电子电路工程师面试题及答案

电子电路工程师面试题及答案1.介绍一下你在电子电路设计方面的经验。

答:我在电子电路设计领域有8年的经验,曾参与过多个项目,其中包括设计和优化模拟电路、数字电路和混合信号电路。

2.请分享一个你成功解决复杂电路设计问题的案例。

答:在上一份工作中,我负责设计一款高性能放大器。

通过对信号链的分析和模拟,我成功解决了信噪比和失真率的问题,最终取得了出色的性能。

3.谈谈你在电源电路设计中的经验,如何解决电源稳定性和效率的平衡问题?答:在之前的项目中,我设计了一款具有自适应控制的开关电源,通过动态调整工作频率和电压,实现了在负载变化时的高效能稳定性。

4.你对EDA工具的熟悉程度如何,可以分享一下你常用的EDA 工具和其优势?答:我熟练使用CadenceVirtuoso和SPICE工具进行模拟和验证。

这些工具能够提供准确的电路仿真和分析,有助于优化设计并加速开发周期。

5.在电路设计中,如何处理电磁兼容性(EMC)问题?答:我在设计中采用分层布局、差分信号传输、滤波器等方法,以降低电磁辐射和提高系统的抗干扰能力。

曾成功将一个产品的EMC问题从初期设计阶段解决,确保了顺利的认证通过。

6.请详细说明一下你对FPGA(现场可编程门阵列)的了解,以及在项目中的应用经验。

答:我熟悉Xilinx和AlteraFPGA的设计和编程,并在一个项目中成功应用FPGA实现了高速数据处理,提高了系统的性能和灵活性。

7.你对数字信号处理(DSP)的理解如何,可以分享一个在项目中应用DSP的例子吗?答:我在数字滤波、信号调理等方面有深入研究。

在一个通信系统项目中,我使用DSP技术成功实现了复杂信号的提取和处理,提高了系统的抗干扰能力。

8.如何保证电路设计的可靠性和稳定性?答:我注重使用高质量的元器件,进行严格的温度和电压测试,并通过可靠性分析方法(如MTBF分析)评估电路寿命。

在一个医疗设备项目中,我确保了电路设计的高可靠性,符合行业标准。

电子工程师面试常见题汇集_面试频道

电子工程师面试常见题汇集_面试频道

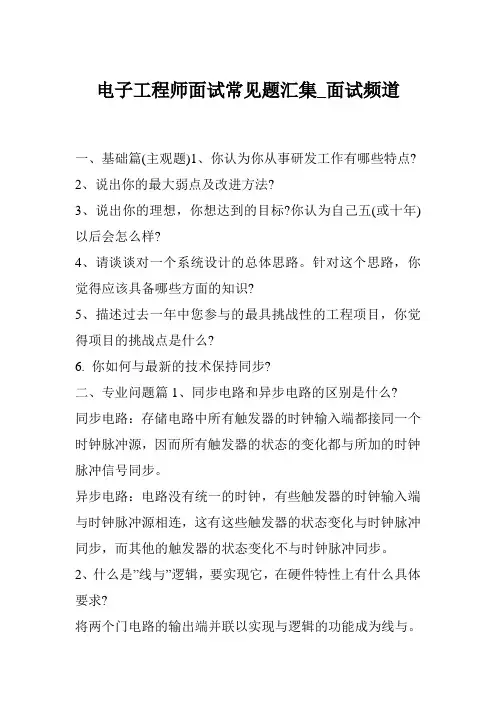

电子工程师面试常见题汇集_面试频道一、基础篇(主观题)1、你认为你从事研发工作有哪些特点?2、说出你的最大弱点及改进方法?3、说出你的理想,你想达到的目标?你认为自己五(或十年)以后会怎么样?4、请谈谈对一个系统设计的总体思路。

针对这个思路,你觉得应该具备哪些方面的知识?5、描述过去一年中您参与的最具挑战性的工程项目,你觉得项目的挑战点是什么?6. 你如何与最新的技术保持同步?二、专业问题篇1、同步电路和异步电路的区别是什么?同步电路:存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源,因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。

异步电路:电路没有统一的时钟,有些触发器的时钟输入端与时钟脉冲源相连,这有这些触发器的状态变化与时钟脉冲同步,而其他的触发器的状态变化不与时钟脉冲同步。

2、什么是”线与”逻辑,要实现它,在硬件特性上有什么具体要求?将两个门电路的输出端并联以实现与逻辑的功能成为线与。

在硬件上,要用OC门来实现,同时在输出端口加一个上拉电阻。

由于不用OC门可能使灌电流过大,而烧坏逻辑门。

3、解释setup和hold time violation,画图说明,并说明解决办法。

Setup/hold time是测试芯片对输入信号和时钟信号之间的时间要求。

建立时间是指触发器的时钟信号上升沿到来以前,数据稳定不变的时间。

输入信号应提前时钟上升沿(如上升沿有效)T时间到达芯片,这个T就是建立时间-Setup time.如不满足setup time,这个数据就不能被这一时钟打入触发器,只有在下一个时钟上升沿,数据才能被打入触发器。

保持时间是指触发器的时钟信号上升沿到来以后,数据稳定不变的时间。

如果hold time不够,数据同样不能被打入触发器。

建立时间(Setup Time)和保持时间(Hold time)。

建立时间是指在时钟边沿前,数据信号需要保持不变的时间。

保持时间是指时钟跳变边沿后数据信号需要保持不变的时间。

电子工程师岗位面试题及答案(经典版)

电子工程师岗位面试题及答案(经典版)

电子工程师岗位面试题及答案一、基础知识与技能1.请介绍一下您的电子工程背景和相关经验。

答案:我获得了电子工程学士学位,并在过去的五年中在一家半导体公司工作,专注于集成电路设计和测试。

我参与了多个项目,包括XXX芯片的设计和优化,以及YYY传感器的嵌入式系统开发。

2.解释一下功率放大器的工作原理。

答案:功率放大器是将输入信号的能量放大到足够大的输出信号的装置。

它包括一个放大元件,如晶体管,以及适当的电源和电路来确保线性放大。

例如,类AB功率放大器通过结合类A和类B的特点,实现了较高的效率和较低的失真。

3.什么是噪声?在电子电路中如何处理噪声?答案:噪声是电子电路中不期望的随机信号。

它可以影响信号质量和精确度。

处理噪声的方法包括使用滤波器、接地技巧、差分信号传输和合适的屏蔽方法,以最小化噪声对信号的干扰。

4.请解释什么是嵌入式系统,并提供一个实际应用示例。

答案:嵌入式系统是集成在其他设备中,用于执行特定任务的计算机系统。

例如,汽车中的发动机控制单元(ECU)是一个嵌入式系统,负责监控和控制引擎操作,以优化燃油效率和性能。

5.您在硬件描述语言(HDL)方面有经验吗?请描述一下您在HDL 项目中的角色。

答案:是的,我熟悉VerilogHDL,并在以前的项目中使用过。

例如,在一个数字信号处理器的设计中,我负责编写Verilog代码,描述其算法和控制逻辑,并与团队进行协调,确保功能正确实现。

二、电路设计与分析6.请解释什么是电压分压器,并说明其在电路中的应用。

答案:电压分压器是由两个电阻构成的电路,用于将电压分成更小的部分。

在电路中,它常用于将高电压信号降低到适合其他电路部分的范围,如模拟信号输入到模数转换器(ADC)。

7.如何设计一个低通滤波器?请描述设计流程。

答案:低通滤波器用于通过低频信号并削弱高频信号。

设计过程包括选择滤波器类型(如巴特沃斯、切比雪夫等)、截止频率,然后根据滤波器的传递函数计算电阻和电容值。

电子工程师招聘面试试题大全

电子工程师招聘面试试题大全

电子工程师招聘面试试题大全一、基础知识考查1、请简要介绍电阻、电容和电感的基本特性和作用。

2、解释欧姆定律,并举例说明其在电路中的应用。

3、什么是直流电(DC)和交流电(AC)?它们的主要区别是什么?4、简述半导体器件(如二极管、三极管)的工作原理。

二、电路分析与设计1、给定一个简单的电路原理图,分析其工作原理,计算关键节点的电压和电流。

2、设计一个简单的直流稳压电源电路,要求输出电压为 5V,最大输出电流为 1A,并说明设计思路。

3、如何提高放大器的增益和带宽?请给出具体的方法和电路改进措施。

4、分析一个反馈电路(正反馈或负反馈),说明其对电路性能的影响。

三、数字电路1、解释二进制、十进制和十六进制之间的转换方法,并进行简单的计算。

2、简述组合逻辑电路和时序逻辑电路的区别,并分别举例说明。

3、设计一个简单的计数器电路,要求能够实现 0 到 9 的计数功能。

4、什么是触发器?列举几种常见的触发器类型,并说明其特点。

四、模拟电路1、谈谈您对运算放大器的理解,包括其主要参数和典型应用。

2、设计一个简单的有源滤波器电路,要求截止频率为 1kHz。

3、解释什么是噪声和干扰,以及在模拟电路中如何降低它们的影响。

4、如何提高模拟信号的采样精度?请从电路设计和信号处理两个方面进行阐述。

五、微控制器与编程1、您熟悉哪些微控制器(如 Arduino、STM32 等)?请简要介绍其特点和应用场景。

2、用 C 语言或其他编程语言实现一个简单的延时函数。

3、解释中断的概念,并举例说明在微控制器中的应用。

4、如何进行微控制器的系统调试和故障排查?六、通信与接口技术1、简述常见的通信协议(如 UART、SPI、I2C 等)的特点和应用场景。

2、解释蓝牙和 WiFi 通信的工作原理和区别。

3、设计一个基于 RS485 通信的多点数据采集系统,包括硬件和软件部分。

4、如何确保通信数据的准确性和完整性?七、实际项目经验1、请介绍您参与过的一个电子工程项目,包括项目的背景、目标、您的具体职责和最终成果。

电子面试题目大全(3篇)

电子面试题目大全(3篇)

第1篇1. 集成电路基础:- 请描述一下你对集成电路的认识,列举一些与集成电路相关的内容(如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSp、ASIC、FpGA等的概念)。

2. 研发工作特点:- 你认为你从事研发工作有哪些特点?3. 基尔霍夫定理:- 基尔霍夫定理的内容是什么?4. 集成电路设计流程:- 描述你对集成电路设计流程的认识。

5. 集成电路工艺:- 描述你对集成电路工艺的认识。

6. 模拟电路设计:- 最基本的如三极管曲线特性(太低极了点)。

- 基本放大电路,种类,优缺点,特别是广泛采用差分结构的原因。

- 反馈之类,如:负反馈的优点(带宽变大)。

7. 数字电路设计:- Verilog/VHDL设计计数器。

- 逻辑方面数字电路的卡诺图化简,时序。

8. 电容公式:- 平板电容公式(CS/4kd)。

9. 反馈电路:- 描述反馈电路的概念,列举他们的应用。

10. 负反馈种类:- 负反馈种类(电压并联反馈,电流串联反馈,电压串联反馈和电流并联反馈);负反馈的优点。

11. 放大电路的频率补偿:- 放大电路的频率补偿的目的是什么,有哪些方法?12. 频率响应:- 频率响应,如:怎么才算是稳定的,如何改变频响曲线的几个方法。

13. A/D电路组成和工作原理:- A/D电路组成,工作原理。

14. 软件操作:- ic设计的话需要熟悉的软件: Cadence, Synopsys, Advant,UNIX当然也要大概会操作。

15. 实际工作所需要的一些技术知识:- 电路的低功耗,稳定,高速如何做到,调运放,布版图注意的地方等等。

请注意,这些题目仅供参考,实际面试中的题目可能会根据公司的具体需求和应聘者的背景有所不同。

第2篇一、基础篇1. 请简要描述电子工程的基本概念及其在现代社会中的应用。

2. 解释电子电路中的模拟信号和数字信号的区别。

3. 电流、电压和电阻之间的关系是什么?4. 电路中常见的电源有哪几种?5. 什么是基尔霍夫定律?6. 请简述二极管、晶体管和场效应晶体管的基本原理。

电子工程师面试题及答(精选)

电子工程师面试题及答(精选)

电子工程师面试题及答案1.简要介绍一下你的电子工程背景以及你在之前的项目中扮演的角色。

答:我拥有电子工程学士学位,专注于数字电路设计与嵌入式系统。

在之前的项目中,我主导了一个嵌入式系统设计,包括硬件和软件的开发,成功实现了低功耗、高性能的要求。

2.解释什么是FPGA,以及它在电子工程中的应用。

答:FPGA(现场可编程门阵列)是一种可编程的数字逻辑设备,允许用户根据需要定制硬件。

在电子工程中,FPGA广泛应用于数字信号处理、通信系统和图像处理等领域。

例如,在通信系统中,FPGA可用于实时信号处理,提高系统的灵活性和性能。

3.在嵌入式系统设计中,你是如何进行功耗优化的?请提供一个具体的案例。

答:在一个嵌入式系统设计中,我通过采用先进的低功耗组件、优化算法和深度睡眠模式来降低功耗。

在一个智能家居项目中,我通过调整传感器的采样频率和采用有效的功耗管理策略,成功将系统功耗降低了30%。

4.什么是硬件描述语言(HDL),它在电子工程中的作用是什么?答:硬件描述语言是一种用于描述数字电路和系统的语言,如Verilog和VHDL。

它在电子工程中的作用是用于设计、模拟和验证硬件电路。

通过HDL,工程师可以以类似软件的方式描述硬件,提高开发效率,同时确保电路的正确性。

5.请解释时钟领域交叉和它在数字电路中的影响。

答:时钟领域交叉是在时钟信号传输过程中出现的不同步问题。

它可能导致数据捕获错误和系统不稳定性。

在数字电路中,解决时钟领域交叉通常需要使用同步器、合理的时序约束和时钟域划分等技术,以确保各部分在正确的时钟域中操作,防止时序问题的发生。

6.你在数字信号处理方面有何经验?请分享一个与音频处理相关的项目。

答:我在数字信号处理领域有广泛经验,曾参与设计一个音频处理系统。

通过使用FPGA进行实时信号处理,我们成功实现了噪声降低、均衡和音频编解码等功能,提升了音频系统的整体性能。

7.讲解一下嵌入式系统中的中断处理机制,以及它在系统稳定性中的作用。

电子学工程师面试题及答案

电子学工程师面试题及答案

电子学工程师面试题及答案1.解释一下你在电子学工程师岗位上的工作经验。

答:我在过去五年中一直从事电子学工程师的工作,负责设计和优化电路板,确保产品的性能和稳定性。

在上一家公司,我领导了一个跨功能团队,成功设计了一款具有高度集成性的嵌入式系统,提高了产品的整体效率,并将生产成本降低了15%。

2.谈谈你在模拟电路设计方面的经验。

答:我的模拟电路设计经验涵盖了各种应用场景,包括放大器、滤波器和功率管理电路。

例如,我设计了一款低功耗放大器,通过使用低功耗运算放大器和精心调整电源电压,实现了在高增益下的低功耗运行。

3.你对数字信号处理有何了解?答:在数字信号处理方面,我曾领导一个项目,设计了一个基于FPGA的高性能数字滤波器。

我们利用了FPGA的并行计算能力,实现了对大量数据的实时处理,显著提高了系统的响应速度。

4.请详细描述你在嵌入式系统开发中的经验。

答:我曾负责开发一款嵌入式系统,集成了多个传感器和通信模块,用于实时数据采集和远程监控。

通过选择合适的微控制器和优化算法,我成功地将系统的响应时间缩短到毫秒级别,并提高了系统的稳定性。

5.谈谈你在硬件描述语言(如Verilog、VHDL)方面的经验。

答:我在Verilog和VHDL方面有深入的了解,曾在一个复杂的数字系统设计项目中使用Verilog。

我设计了一个多通道数据采集模块,通过合理的模块划分和时序控制,确保了系统的可靠性和稳定性。

6.如何处理电路设计中的EMI/EMC问题?答:在我之前的项目中,我们通过合理的布局和设计屏蔽措施,有效地减少了电磁干扰(EMI)和电磁兼容性(EMC)问题。

同时,利用仿真工具对电路进行模拟,及早发现潜在的问题并进行调整,确保产品在认证测试中顺利通过。

7.在面对紧急项目时,你如何保证高质量的设计和交付?答:我有经验在紧迫的时间框架内工作。

我会首先确保清晰的项目计划,并合理分配任务给团队成员。

同时,我会采用迭代式的开发方法,尽早完成关键模块的设计和测试,确保在最短的时间内获得可靠的结果。

初级电子工程师面试题目(3篇)

初级电子工程师面试题目(3篇)

第1篇一、基础知识1. 请简要描述电子工程的基本概念及其应用领域。

2. 电路的三要素是什么?请解释它们在电路中的作用。

3. 电阻、电容、电感各有什么特性?请举例说明它们在实际电路中的应用。

4. 什么是基尔霍夫定律?请分别用基尔霍夫电压定律和基尔霍夫电流定律解释电路分析。

5. 什么是电压、电流、功率?请分别解释它们之间的关系。

6. 什么是交流电?请简述交流电的特点及其与直流电的区别。

7. 什么是信号?请解释模拟信号和数字信号的区别。

8. 什么是频率?请解释频率与周期、角频率之间的关系。

9. 什么是电路图?请简述电路图的作用及绘制方法。

10. 什么是电路仿真?请列举电路仿真的几种方法。

二、电路分析1. 请计算以下电路的输入电阻和输出电阻。

![电路图](https:///5Q9z7yL.png)2. 请计算以下电路的电压增益和电流增益。

![电路图](https:///5Q9z7yL.png)3. 请计算以下电路的通频带。

![电路图](https:///5Q9z7yL.png)4. 请分析以下电路的稳定性。

![电路图](https:///5Q9z7yL.png)5. 请计算以下电路的功率消耗。

![电路图](https:///5Q9z7yL.png)三、模拟电路1. 请解释以下放大电路的工作原理。

![电路图](https:///5Q9z7yL.png) 2. 请简述以下运算放大器电路的输出波形。

![电路图](https:///5Q9z7yL.png) 3. 请分析以下滤波电路的滤波效果。

![电路图](https:///5Q9z7yL.png) 4. 请计算以下稳压电路的输出电压。

![电路图](https:///5Q9z7yL.png) 5. 请简述以下调制和解调电路的工作原理。

![电路图](https:///5Q9z7yL.png)四、数字电路1. 请解释以下逻辑门电路的工作原理。

![电路图](https:///5Q9z7yL.png) 2. 请简述以下触发器电路的工作原理。

电子pe工程师面试题

电子pe工程师面试题

电子pe工程师面试题一、介绍在电子工程领域,PE工程师扮演着至关重要的角色。

作为一个电子PE工程师,需要具备丰富的电子技术知识,熟悉电路设计、测试和生产等方面的内容。

本文将介绍一些常见的电子PE工程师面试题,帮助你更好地准备面试。

二、基础知识1. 什么是Ohm's定律?Ohm's定律是描述电流、电压和电阻之间关系的基本定律。

它表明电流(I)等于电压(V)除以电阻(R)。

即:I = V / R。

2. 请简要说明什么是放大器?放大器是一种可以增加电压、电流或功率的电子设备。

它通过增强输入信号的幅度,将其输出到更高的幅度。

3. 解释一下什么是布朗运动?布朗运动是微观领域中粒子随机运动的现象。

这种运动是由碰撞引起的,与温度有关。

布朗运动广泛应用于分子动力学、热力学和其他领域的研究中。

三、电路设计1. 如何设计一个低通滤波器?低通滤波器可以阻止高频信号通过,只允许低频信号通过。

设计低通滤波器的一种常见方法是使用电容和电感元件。

通过选择适当的电容和电感值,可以确定滤波器的截止频率,从而实现滤波功能。

2. 请简要解释什么是数字信号处理?数字信号处理(DSP)是使用数字技术对模拟信号进行处理的过程。

它涉及信号的数字化、滤波、编码和解码等操作。

数字信号处理在通信、音频处理和图像处理等领域具有广泛应用。

四、测试与测量1. 什么是示波器?它有什么作用?示波器是一种测量仪器,用于显示电信号的波形。

它可以用来观察信号的振幅、频率、相位和其他特性。

示波器广泛应用于电子实验、电路调试和故障排除等领域。

2. 请解释什么是频谱分析?频谱分析是一种用于测量信号频域特性的方法。

它将时域信号转换为频域信号,可以显示信号在不同频率上的能量分布。

频谱分析广泛应用于信号处理、通信和音频等领域。

五、生产与制造1. 请简要说明什么是表面贴装技术?表面贴装技术(SMT)是一种电子元件安装方法,通过将元件直接焊接到印刷电路板(PCB)的表面来完成装配。

电子工程师 面试题(主要考察模电基础知识)

电子工程师 面试题(主要考察模电基础知识)

电子工程师面试考题
姓名:应聘职务:
一.PCB是哪三个字母的缩写,它的中文含有是什么?PCB加工有哪些技术参数需要说明?二.请列举稳压二极管的特性,请画出稳压二极管的伏安特性曲线;
三.请列举晶体三极管的特性,请画出晶体三极管的特性曲线:基极电流为一常量Ib,描述Uce与Ic的关系;
四.1、请写出下面电路各元器件的作用;2、画出此电路的输入输出波形并分析正半轴和负半轴的电流回路;
五.请写出从电路图到PCB设计的一般设计流程;你能熟练使用PROTEL99SE软件设计电路图和PCB吗?如果会,请到技术部办公室做上机操作题。

电子电路设计工程师面试题及答案(精选)

电子电路设计工程师面试题及答案(精选)

电子电路设计工程师面试题及答案1.请描述一次您在电子电路设计中解决复杂问题的经验。

在我的上一份工作中,我们遇到了一个性能优化的挑战,需要在电路设计中提高信号传输速度。

我通过采用差分信号传输、优化PCB布局以减小信号路径长度,以及使用高速电路设计工具进行仿真和分析,成功提高了系统的整体性能。

2.如何处理设计中的电磁干扰问题,以确保电路的稳定性和抗干扰能力?在面对电磁干扰时,我采用了合适的屏蔽措施,如使用屏蔽罩、优化地线布局,并利用滤波器来降低干扰。

此外,我通过仿真工具进行电磁兼容性分析,以确保电路在实际环境中的稳定性。

3.请详细介绍您在高频电路设计中的经验,特别是在射频设计方面的成就。

在之前的项目中,我负责设计了一套射频前端电路,涉及频率范围较广。

通过合理选择元器件、进行频域仿真和优化,成功实现了对不同频段信号的高效捕获和处理,使系统在复杂环境中表现卓越。

4.如何平衡在电路设计中的功耗和性能,尤其是在移动设备等有限电源环境下?在移动设备电路设计中,我注重优化功耗和性能的平衡。

通过采用低功耗元器件、优化电源管理策略,以及采用动态电压调整技术,成功实现了在有限电源环境下的长时间运行,同时保持了系统的高性能。

5.请描述您在模拟电路设计中解决过的一个挑战,以及您的解决方法。

在之前的项目中,我遇到了一个模拟电路中的非线性问题,导致信号失真。

我通过引入反馈控制、调整电路增益和采用精准的元器件进行替代,成功地解决了信号失真的问题,并提升了整体电路性能。

6.在数字电路设计中,如何确保电路的稳定性和可靠性,尤其是在高温或极端环境下?在数字电路设计中,我采用了工艺上的优化,选择耐高温材料和元器件,以及通过热仿真工具来评估电路在不同温度条件下的性能。

这些措施有效地提高了电路的稳定性和可靠性,确保在极端环境中仍能正常工作。

7.在多层PCB设计中,您是如何优化信号完整性和降低串扰的?我在多层PCB设计中采用分层布局、差分信号传输、地孔的合理设置等手段,以降低信号路径的交叉和减小串扰。

电子工程面试问题及答案

电子工程面试问题及答案

电子工程面试问题及答案电子工程是一门关于电子器件、电子电路和电子系统的学科,涉及到广泛的知识领域。

在电子工程的面试中,会涉及到一系列问题,考察应聘者对电子工程的理解和技术实践能力。

本文将介绍一些常见的电子工程面试问题,并给出相应的答案。

1. 请简要介绍一下电子工程。

电子工程是一门应用科学,研究电子器件、电路和电子系统的设计、制造和应用。

它与电力工程和通信工程等学科有紧密的联系,是现代科技领域的重要基础学科。

2. 什么是电流?电流是电荷在单位时间内通过导体截面的流动量,用符号"I"表示,单位是安培(A)。

电流的方向是由电荷的正极到负极,即正极有电流流入,负极有电流流出。

3. 什么是电压?电压是单位电荷所具有的能量,也称为电势差,用符号"V"表示,单位是伏特(V)。

电压可以用来衡量电子在电路中运动的能力,是电流流动的驱动力。

4. 请解释什么是电阻和导电性?电阻是电流在导体中流动时遇到的阻碍,是导体对电流流动的限制程度。

电阻的单位是欧姆(Ω)。

导电性则是指材料对电流的导电能力,导电性好的材料通常具有较低的电阻。

5. 什么是半导体?半导体是一种介于导体和绝缘体之间的材料。

它的电导率介于导体和绝缘体之间,在特定条件下可以改变其电导性能。

半导体材料是电子器件制造中常用的材料,如二极管和晶体管。

6. 请解释什么是放大器?放大器是一种电子器件或电路,可以将输入信号放大到更高的幅度。

放大器主要由一个或多个电子元件组成,通过增加输入信号的幅度来实现信号放大的功能。

7. 请介绍一下常见的数字电子电路元件。

常见的数字电子电路元件包括逻辑门、触发器、计数器等。

逻辑门用于逻辑运算,触发器用于存储和传输信号,计数器则用于计数和计时等功能。

8. 什么是EDA软件?EDA(Electronic Design Automation)软件是一种用于电路设计和验证的软件工具集合。

它可以辅助工程师进行电路布局、模拟仿真、信号分析等工作,提高电路设计的效率和准确性。

电子设计工程师面试题及答案

电子设计工程师面试题及答案

电子设计工程师面试题及答案1.介绍一下您的电子设计背景及经验。

答:我持有电子工程学士学位,并在过去五年内一直从事电子设计工作。

最近的项目包括设计和实施一款嵌入式系统,用于医疗设备的实时监测。

我熟练掌握了各种电子设计工具和编程语言,如Altium Designer和VHDL,通过这些工具成功地完成了多个复杂的电路板设计。

2.在设计嵌入式系统时,您是如何处理功耗优化的?答:在处理功耗时,我首先进行功耗分析,确定每个模块的功耗要求。

通过使用低功耗组件、优化算法以及实施深度睡眠模式等策略,我成功地减少了系统的功耗。

例如,在上述医疗设备项目中,我采用了动态电压和频率调整(DVFS)技术,根据系统负载动态调整电源电压和频率,以最大限度地减少功耗。

3.请描述一个您成功完成的高速数字电路设计项目,并解决了什么问题?答:我曾领导一个高速数字电路设计项目,主要解决信号完整性和时序问题。

通过巧妙的布局和引脚规划,采用差分信号传输以减小串扰,同时运用缓冲器和延迟锁相环(DLL)等技术解决时序问题。

最终,我们成功设计出一个满足高速数据传输要求的稳定可靠的数字电路。

4.在电路板布局设计中,您是如何考虑电磁兼容性(EMC)的?答:我在电路板设计中注重降低电磁辐射和提高抗干扰能力。

采用合适的层叠结构、差分信号设计、地线规划等手段,以降低辐射噪声。

此外,我在设计中考虑了电源和信号线的隔离,以减少串扰。

在一个无线通信设备项目中,我成功通过了严格的EMC测试,确保了产品的稳定性和可靠性。

5.描述一次您在多团队合作的项目中,如何有效沟通并解决合作问题。

答:在一个复杂的多团队项目中,我注重定期召开跨团队会议,明确任务分工和沟通渠道。

通过建立明确的工作流程和使用项目管理工具,我确保了信息的及时传递和问题的快速解决。

一次项目中,由于接口定义不清,我主动协调各团队重新明确接口,确保了系统的整体一致性和性能。

6.在设计模拟电路时,您是如何处理噪声和放大器稳定性的问题?答:在模拟电路设计中,我首先进行了噪声分析,确定了噪声来源并采用了适当的滤波和隔离技术。

电子工程师常见面试问题

电子工程师常见面试问题

电子工程师常见面试问题作为一位电子工程师,面试是展示自己技能和知识的重要机会。

在面试过程中,面试官通常会问一些常见的问题,以评估你的能力和适应性。

以下是一些常见的电子工程师面试问题,以及它们的详细回答。

1. 请介绍一下你的背景和经验。

在回答这个问题时,你可以简要介绍你的学历、专业和相关工作经验。

强调你在电子工程领域的技能和知识,以及你参预过的项目和成就。

2. 你在电子工程方面的专业技能是什么?在回答这个问题时,你可以列举你在电路设计、电子元件选择、电子系统集成等方面的专业技能。

你可以提到你熟悉的软件和工具,例如Altium Designer、Cadence等。

还可以提到你的编程能力,例如C、C++、Python等。

3. 你在电子工程方面有哪些项目经验?在回答这个问题时,你可以详细描述你参预过的电子工程项目。

你可以提到你的角色和职责,以及你在项目中解决的挑战和取得的成就。

强调你在项目管理、团队合作和解决问题方面的能力。

4. 你熟悉哪些电子元件和器件?在回答这个问题时,你可以列举一些常见的电子元件和器件,例如电阻、电容、二极管、晶体管等。

你可以解释它们的工作原理和应用场景,以展示你对电子元件的理解和掌握程度。

5. 你在电路设计方面有哪些经验?在回答这个问题时,你可以提到你熟悉的电路设计软件和工具,例如Altium Designer、Cadence等。

你可以描述你设计过的电路的复杂性和功能,以及你在设计过程中遇到的挑战和解决方案。

6. 你在电子系统集成方面有哪些经验?在回答这个问题时,你可以提到你参预过的电子系统集成项目。

你可以描述你负责的模块和子系统,以及你在集成过程中遇到的问题和解决方案。

强调你在系统级别设计和测试方面的能力。

7. 你对电子产品测试和故障排除有哪些了解?在回答这个问题时,你可以描述你在测试和故障排除方面的经验和技能。

你可以提到你熟悉的测试设备和工具,例如示波器、信号发生器等。

还可以提到你在故障排除过程中使用的方法和技巧。

电子工程师_面试题目(3篇)

电子工程师_面试题目(3篇)

第1篇一、基础知识1. 问题:请简述基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL)的内容。

解析:基尔霍夫电流定律指出,在任何电路节点,流入节点的电流之和等于流出节点的电流之和。

基尔霍夫电压定律指出,在任何闭合回路中,各段电压之和等于零。

2. 问题:什么是电容?请给出平板电容的公式。

解析:电容是电路中存储电荷的能力。

平板电容的公式为 C = ε₀εrA/d,其中C是电容,ε₀是真空电容率,εr是介电常数,A是平板面积,d是平板间距。

3. 问题:三极管有哪些主要类型?请简述NPN型和PNP型三极管的工作原理。

解析:三极管主要有NPN型和PNP型两种类型。

NPN型三极管在基极正电压作用下,电流从发射极流向集电极;PNP型三极管则相反,在基极负电压作用下,电流从发射极流向集电极。

4. 问题:什么是反馈电路?请列举反馈电路的应用。

解析:反馈电路是将放大器的输出部分(部分或全部)送回输入端,以改变放大器性能的电路。

应用包括:稳定放大器增益、改善频率响应、实现信号处理功能等。

5. 问题:负反馈有哪些种类?负反馈的优点是什么?解析:负反馈有电压并联反馈、电流串联反馈、电压串联反馈和电流并联反馈四种类型。

负反馈的优点包括:降低放大器的增益灵敏度、改善放大器的线性失真、扩展放大器的通频带、自动调节作用等。

二、模拟电路6. 问题:放大电路的频率补偿的目的是什么?有哪些方法?解析:放大电路的频率补偿的目的是为了改善放大器的频率响应,防止电路产生自激振荡。

方法包括:串联补偿、并联补偿、密勒补偿等。

7. 问题:频率响应如何判断稳定性?如何改变频响曲线?解析:频率响应的稳定性可以通过波特图来判断,如果增益裕度和相位裕度均大于零,则电路稳定。

改变频响曲线的方法包括:调整电路元件参数、引入频率补偿电路等。

8. 问题:请给出一个查分运放,如何相位补偿,并画补偿后的波特图。

解析:查分运放是一种具有较高开环增益和带宽的运放。

相位补偿可以通过串联电容来实现,以改善电路的相位裕度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电子工程师常见面试题2推荐模拟电路1、基尔霍夫定理的内容是什么?(仕兰微电子)基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等. 基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零.2、平板电容公式(C=εS/4πkd)。

(未知)3、最基本的如三极管曲线特性。

(未知)4、描述反馈电路的概念,列举他们的应用。

(仕兰微电子)5、负反馈种类(电压并联反馈,电流串联反馈,电压串联反馈和电流并联反馈);负反馈的优点(降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用)(未知)6、放大电路的频率补偿的目的是什么,有哪些方法?(仕兰微电子)7、频率响应,如:怎么才算是稳定的,如何改变频响曲线的几个方法。

8、给出一个查分运放,如何相位补偿,并画补偿后的波特图。

(凹凸)9、基本放大电路种类(电压放大器,电流放大器,互导放大器和互阻放大器),优缺点,特别是广泛采用差分结构的原因。

(未知)10、给出一差分电路,告诉其输出电压Y+和Y-,求共模分量和差模分量。

11、画差放的两个输入管。

(凹凸)12、画出由运放构成加法、减法、微分、积分运算的电路原理图。

并画出一个晶体管级的运放电路。

(仕兰微电子)13、用运算放大器组成一个10倍的放大器。

(未知)14、给出一个简单电路,让你分析输出电压的特性(就是个积分电路),并求输出端某点的 rise/fall时间。

(Infineon笔试试题)15、电阻R和电容C串联,输入电压为R和C之间的电压,输出电压分别为C上电压和R上电压,要求制这两种电路输入电压的频谱,判断这两种电路何为高通滤波器,何为低通滤波器。

当RC<<T时,给出输入电压波形图,绘制两种路的输出波形图。

16、有源滤波器和无源滤波器的原理及区别?(新太硬件)17、有一时域信号S=V0sin(2pif0t)+V1cos(2pif1t)+2sin(2pif3t+9 0),当其通过低通、带通、高通滤波器后的信号表示方式。

(未知)18、选择电阻时要考虑什么?(东信笔试题)19、在CMOS电路中,要有一个单管作为开关管精确传递模拟低电平,这个单管你会用P管还是N管,为什么?(仕兰微电子)20、给出多个mos管组成的电路求5个点的电压。

(Infineon笔试试题)21、电压源、电流源是集成电路中经常用到的模块,请画出你知道的线路结构,简单描述其优缺点。

(仕兰微电子)22、画电流偏置的产生电路,并解释。

(凹凸)23、史密斯特电路,求回差电压。

(华为面试题)24、晶体振荡器,好像是给出振荡频率让你求周期(应该是单片机的, 12分之一周期....) (华为面试题)25、LC正弦波振荡器有哪几种三点式振荡电路,分别画出其原理图。

(仕兰微电子)26、VCO是什么,什么参数(压控振荡器?) (华为面试题)27、锁相环有哪几部分组成?(仕兰微电子)28、锁相环电路组成,振荡器(比如用D触发器如何搭)。

(未知)29、求锁相环的输出频率,给了一个锁相环的结构图。

(未知)30、如果公司做高频电子的,可能还要RF知识,调频,鉴频鉴相之类,不一一列举。

31、一电源和一段传输线相连(长度为L,传输时间为T),画出终端处波形,考虑传输线无损耗。

给出电源电压波形图,要求绘制终端波形图。

(未知)32、微波电路的匹配电阻。

(未知)33、DAC和ADC的实现各有哪些方法?(仕兰微电子)34、A/D电路组成、工作原理。

(未知)35、实际工作所需要的一些技术知识(面试容易问到)。

如电路的低功耗,稳定,高速如何做到,调运放,布版图注意的地方等等,一般会针对简历上你所写做过的东西具体问,肯定会问得很细。

数字电路1、同步电路和异步电路的区别是什么?(仕兰微电子)2、什么是同步逻辑和异步逻辑?(汉王笔试)同步逻辑是时钟之间有固定的因果关系。

异步逻辑是各时钟之间没有固定的因果关系。

3、什么是"线与"逻辑,要实现它,在硬件特性上有什么具体要求?(汉王笔试)线与逻辑是两个输出信号相连可以实现与的功能。

在硬件上,要用o c门来实现,由于不用oc门可能使灌电流过大,而烧坏逻辑门。

同时在输出端口应加一个上拉电阻。

4、什么是Setup 和Holdup时间?(汉王笔试)5、setup和holdup时间,区别.(南山之桥)6、解释setup time和hold time的定义和在时钟信号延迟时的变化。

7、解释setup和hold time violation,画图说明,并说明解决办法。

(威盛VIA2003.11.06 上海笔试试题)Setup/hold time 是测试芯片对输入信号和时钟信号之间的时间要求。

建立时间是指触发器的时钟信号上升沿到来以前,数据稳定不变的时间。

输入信号应提前时钟上升沿(如上升沿有效)T时间到达芯片,这个T就是建立时间-Setuptime.如不满足setup time,这个数据就不能被这一时钟打入触发器,只有在下一个时钟上升沿,数据才能被打入触发器。

保持时间是指触发器的时钟信号上升沿到来以后,数据稳定不变的时间。

如果hold time 不够,数据同样不能被打入触发器.建立时间(Setup Time)和保持时间(Hold time)。

建立时间是指在时钟边沿前,数据信号需要保持不变的时间。

保持时间是指时钟跳变边沿后数据信号需要保持不变的时间。

如果不满足建立和保持时间的话,那么DFF将不能正确地采样到数据,将会出现 metastability的情况。

如果数据信号在时钟沿触发前后持续的时间均超过建立和保持时间,那么超过量就分别被称为建立时间裕量和保持时间裕量。

8、说说对数字逻辑中的竞争和冒险的理解,并举例说明竞争和冒险怎样消除。

(仕兰微电子)9、什么是竞争与冒险现象?怎样判断?如何消除?(汉王笔试)在组合逻辑中,由于门的输入信号通路中经过了不同的延时,导致到达该门的时间不一致叫竞争。

产生毛刺叫冒险。

如果布尔式中有相反的信号则可能产生竞争和冒险现象。

解决方法:一是添加布尔式的消去项,二是在芯片外部加电容。

10、你知道那些常用逻辑电平?TTL与COMS电平可以直接互连吗?(汉王笔试)常用逻辑电平:12V,5V,3.3V;TTL和CMOS不可以直接互连,由于TTL是在0.3-3.6V之间,而CMOS则是有在12V的有在5V的。

CMOS输出接到TTL是可以直接互连。

TTL接到CMOS需要在输出端口加一上拉电阻接到5V或者12V。

11、如何解决亚稳态。

(飞利浦-大唐笔试)亚稳态是指触发器无法在某个规定时间段内达到一个可确认的状态。

当一个触发器进入亚稳态时,既无法预测该单元的输出电平,也无法预测何时输出才能稳定在某个正确的电平上。

在这个稳定期间,触发器输出一些中间级电平,或者可能处于振荡状态,并且这种无用的输出电平可以沿信号通道上的各个触发器级联式传播下去。

12、IC设计中同步复位与异步复位的区别。

(南山之桥)13、MOORE 与 MEELEY状态机的特征。

(南山之桥)14、多时域设计中,如何处理信号跨时域。

(南山之桥)15、给了reg的setup,hold时间,求中间组合逻辑的delay范围。

(飞利浦-大唐笔试)Delay < period - setup ? hold16、时钟周期为T,触发器D1的建立时间最大为T1max,最小为T1min。

组合逻辑电路最大延迟为T2max,最小为T2min。

问,触发器D2的建立时间T3和保持时间应满足什么条件。

(华为)17、给出某个一般时序电路的图,有Tsetup,Tdelay,Tck->q,还有 c lock的delay,写出决定最大时钟的因素,同时给出表达式。

(威盛VIA 200 3.11.06 上海笔试试题)18、说说静态、动态时序模拟的优缺点。

(威盛VIA 2003.11.06 上海笔试试题)19、一个四级的Mux,其中第二级信号为关键信号如何改善timing。

(威盛VIA2003.11.06 上海笔试试题)20、给出一个门级的图,又给了各个门的传输延时,问关键路径是什么,还问给出输入,使得输出依赖于关键路径。

(未知)21、逻辑方面数字电路的卡诺图化简,时序(同步异步差异),触发器有几种(区别,优点),全加器等等。

(未知)22、卡诺图写出逻辑表达使。

(威盛VIA 2003.11.06 上海笔试试题)23、化简F(A,B,C,D)= m(1,3,4,5,10,11,12,13,14,15)的和。

(威盛)24、please show the CMOS inverter schmatic,layout and its c rosssectionwith P- well process.Plot its transfer curve (Vout-V in) And also explainthe operation region of PMOS and NMOS for each segment of t he transfer curve?(威盛笔试题c ircuit design-beijing-03.11.09)25、To design a CMOS invertor with balance rise and fall time,please define the ration of channel width of PMOS andNMOS and explain?26、为什么一个标准的倒相器中P管的宽长比要比N管的宽长比大?(仕兰微电子)27、用mos管搭出一个二输入与非门。

(扬智电子笔试)28、please draw the transistor level schematic of a cmos 2 inputAND gate and explain which input has faster response for ou tput rising edge.(less delay time)。

(威盛笔试题circuit design-beijing-03.11. 09)29、画出NOT,NAND,NOR的符号,真值表,还有transistor level的电路。

(Infineon笔试)30、画出CMOS的图,画出tow-to-one mux gate。

(威盛VIA 2003.11.06上海笔试试题)31、用一个二选一mux和一个inv实现异或。

(飞利浦-大唐笔试)32、画出Y=A*B+C的cmos电路图。

(科广试题)33、用逻辑们和cmos电路实现ab+cd。

(飞利浦-大唐笔试)34、画出CMOS电路的晶体管级电路图,实现Y=A*B+C(D+E)。
