【精品】CAD绘制基本二维图形
AutoCAD实用教程绘制基本二维图形PPT教学课件
4.3.1 绘制矩形
在AutoCAD中，用户可以通过定义两个对角点或长度和宽度的方式来绘制矩形，同时可以设置其线宽、 圆角和倒角等参数。
第13页/共22页
4.3.2 绘制正多边形
利用“正多边形”工具可以快速绘制3~1024边的正多边形，其中包括等边三角形、正方形、五边形和 六边形等。
第7页/共22页
4.2.1 绘制直线
在AutoCAD中，直线是指两点确定的一条直线段，而不是无限长的直线。构造直线段的两点可以使图 元的圆心、端点(顶点)、中点和切点等类型。
1. 一般直线 2. 两点直线 3. 成角度直线
第8页/共22页
4.2.2 绘制射线和构造线
射线和构造线都属于直线的范畴，上面介绍的直线从狭义上成为直线段，而射线和构造线这两种线则是 指一端固定一端延伸或两端延伸的直线，可以放置在平面或三维空间的任何位置，主要用于绘制辅助线。
第17页/共22页
4.4.2 绘制圆弧
在AutoCAD中，圆弧既可以用于建立圆弧曲线和扇形，也可以用于放样图形的放样界面。由于圆弧可 以看作是圆的一部分，因此它会涉及到起点和终点的问题。绘制圆弧的方法与绘制圆的方法类似，既要指定半 径和起点，又要指出圆弧所跨的弧度大小。绘制圆弧，根据绘图顺序和已知图形要素条件的不同，主要可以分 为以下4种类型。
4.4.1 绘制圆
圆是指平面上到定点的距离等于定长的所有点的集合。它是一个单独的曲线封闭图形，有恒定的曲率和 半径。在二维草图中，圆主要用于表达孔、台体和柱体等模型的投影轮廓；在三维建模中，由圆创建的面域可 以直接构建球体、圆柱体和圆台等实体模型。
1. 圆心、半径(或直径) 2. 两点 3. 三点 4. 相切，相切，半径 5. 相切，相切，相切
cad怎样绘制二维图形
cad怎样绘制二维图形
二维图形是cad主要绘制的，所以大家还是需要将二维图形绘制方法弄懂。
那么大家知道cad怎样绘制二维图形吗?下面是店铺整理的cad怎样绘制二维图形的方法，希望能帮到大家!
cad绘制二维图形的方法
1、绘图菜单绘图菜单是绘制图形最基本、最常用的方法，其中包含了AutoCAD 2007 的大部分绘图命令。
选择该菜单中的命令或子命令，可绘制出相应的二维图形。
2、绘图工具栏“绘图”工具栏中的每个工具按钮都与“绘图”菜单中的绘图命令相对应，是图形化的绘图命令。
3、屏幕菜单“屏幕菜单”是AutoCAD 2007 的另一种菜单形式。
选择其中的“工具1”和“工具2”子菜单，可以使用绘图相关工具。
“工具1”和“工具2”子菜单中的每个命令分别与AutoCAD 2007 的绘图命令相对应。
默认情况下，系统不显示“屏幕菜单”，但可以通过选择“工具”|“选项”命令，打开“选项”对话框，在“显示”选项卡的“窗口元素”选项组中选中“显示屏幕菜单”复选框将其显示。
4、绘图命令使用绘图命令也可以绘制图形，在命令提示行中输入绘图命令，按Enter 键，并根据命令行的提示信息进行绘图操作。
这种方法快捷，准确性高，但要求掌握绘图命令及其选择项的具体用法。

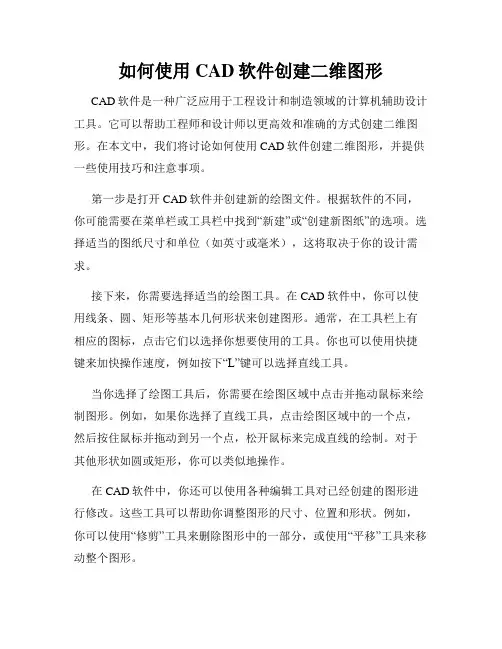

如何使用CAD软件创建二维图形
如何使用CAD软件创建二维图形CAD软件是一种广泛应用于工程设计和制造领域的计算机辅助设计工具。
它可以帮助工程师和设计师以更高效和准确的方式创建二维图形。
在本文中，我们将讨论如何使用CAD软件创建二维图形，并提供一些使用技巧和注意事项。
第一步是打开CAD软件并创建新的绘图文件。
根据软件的不同，你可能需要在菜单栏或工具栏中找到“新建”或“创建新图纸”的选项。
选择适当的图纸尺寸和单位（如英寸或毫米），这将取决于你的设计需求。
接下来，你需要选择适当的绘图工具。
在CAD软件中，你可以使用线条、圆、矩形等基本几何形状来创建图形。
通常，在工具栏上有相应的图标，点击它们以选择你想要使用的工具。
你也可以使用快捷键来加快操作速度，例如按下“L”键可以选择直线工具。
当你选择了绘图工具后，你需要在绘图区域中点击并拖动鼠标来绘制图形。
例如，如果你选择了直线工具，点击绘图区域中的一个点，然后按住鼠标并拖动到另一个点，松开鼠标来完成直线的绘制。
对于其他形状如圆或矩形，你可以类似地操作。
在CAD软件中，你还可以使用各种编辑工具对已经创建的图形进行修改。
这些工具可以帮助你调整图形的尺寸、位置和形状。
例如，你可以使用“修剪”工具来删除图形中的一部分，或使用“平移”工具来移动整个图形。
另一个重要的功能是图层管理。
在CAD软件中，你可以创建多个图层，并在不同的图层上绘制不同的图形元素。
这种功能可以方便地控制图形的可见性和编辑。
在设置图层时，建议给每个图层分配一个具有描述性的名称，并根据需要设置图层的颜色和线型。
除了基本的绘图工具和编辑功能，CAD软件还提供了一些高级功能来帮助你更加灵活地创建和编辑图形。
例如，你可以使用参数化设计工具来创建可以自动调整的图形。
这意味着，你可以通过更改一些参数的值来调整图形的大小或形状。
此外，CAD软件还可以支持标注和尺寸的功能。
你可以在图形上添加文本、箭头和尺寸标记，用来描述和测量图形的特征。
这对于制造和工程设计来说非常有用，因为它可以帮助其他人更好地理解你的设计意图。
绘制基本二维图形【共48张PPT】
2006-4
7
ቤተ መጻሕፍቲ ባይዱ
二、绘制射线：
1、功能：以给定点为起点，且在单方向上无 限延长的直线，常用作辅助线。
2、执行途径： • 绘图→射线 • 命令： Ray 3、操作示例：
2006-4
8
4、说明：
连续移动鼠标并单击，即可画出多条射 线；直到按下回车键或空格键才能结束 画射线的操作。
可单独置于一层，便于管理。
样条曲线是通过一系列的控制点形 成一条光滑的曲线。常用来绘制一些 不规则线，如机械制图中的波浪线。
2006-4
30
一、多段线
1、功能：连续画出宽窄不同或相同的直线段或弧 线段序列。
2、执行途径 • 绘制→多段线
• “绘图”工具栏→“多段”按钮 • 命令：Pline 3、编辑多段线菜单命令：
修改→对象→多段线
3、操作示例演示：键槽
2006-4
19
4、说明：
• 在多数情况下，绘制圆弧不用此命令， 而适合使用绘制“圆”命令结合使用 “修剪”命令来完成圆弧的绘制。
• AutoCAD采用逆时针绘制圆弧。
2006-4
20
• 圆弧的半径与角度有正负之分：
• 半径为正值时，系统沿顺时针方向绘 制圆弧；若为负值时，系统沿逆时针 方向绘制圆弧。
• 六、绘制圆弧类对象综合举例：
2006-4
23
§2-5 点
点是用作标记位置或作为参考点，可 绘制单点、多点、等分点、和测量点。
一、绘制单点
1、功能：一次命令绘制一点 2、输入方法 1）命令行：POINT 2）下拉菜单：绘图 →点 → 单点 3、说明：可用不同的坐标系键入点的坐标，
也可用鼠标在屏幕上指定点。
如何利用CAD制作二维草图
如何利用CAD制作二维草图二维草图是工程设计中常见的一种技术手段，能够直观地表达设计构想，为后续的工作提供指导。
CAD（计算机辅助设计）软件在现代工程设计中扮演着重要的角色，可以有效地进行二维草图的制作。
本文将介绍如何利用CAD制作二维草图。
首先，打开CAD软件，创建一个新的工程文件。
在绘图界面的工具栏上，找到线条工具，例如直线工具或多段线工具。
接下来，选择适当的图层来进行绘图。
图层可以帮助我们对绘制的元素进行分类和管理。
选择一个图层后，可以将其命名为草图层，并设置合适的颜色和线型。
现在，我们可以开始绘制二维草图。
首先，使用直线工具绘制基本的线条，可以通过指定起始点和终点来确定线条的位置和长度。
如果需要绘制曲线，可以使用曲线工具，根据需要调整曲线的曲率和曲线类型。
绘制完线条后，可以使用矩形工具或多边形工具绘制封闭的形状，如方形、圆形或多边形。
可以通过指定尺寸或角度来调整形状的大小和形状。
另外，CAD软件还支持绘制弧线、圆弧和椭圆等特殊形状。
可以使用相应的工具来绘制这些形状，通过指定半径、中心点和角度等参数来调整它们的大小和位置。
在绘制过程中，可以使用捕捉工具来帮助精确定位和对齐元素。
常见的捕捉点包括端点、中心点、插入点和中点等。
在捕捉选项中，选择适当的捕捉点并启用捕捉功能，可以轻松地将元素对齐和定位到指定的位置。
除了基本的线条和形状，CAD软件还支持添加文本和尺寸标注。
文本工具可以用于添加标签和注释，尺寸标注工具可以用于标记线条和形状的尺寸。
通过调整文本和标注的属性，如字体、颜色和大小，可以使草图更加清晰易读。
在绘制过程中，可以使用修改工具来编辑已有的元素。
常见的修改操作包括移动、旋转、镜像和缩放等。
选择相应的修改工具后，点击要修改的元素，然后按照提示进行相应的操作。
最后，保存草图并进行进一步的编辑和处理。
CAD软件可支持将草图保存为常见的文件格式，如DWG或DXF，以便与其他设计软件或工程软件进行交互。
CAD教程绘制基本二维图形
3.2.2 绘制正多边形
单击“绘图”工具栏上的 (正多边形)按钮，或选择“绘图”|“正多边形”命令， 即执行POLYGON命令，AutoCAD提示：
指定正多边形的中心点或 [边(E)]:
(1) 指定正多边形的中心点 此默认选项要求用户确定正多边形的中心点，指定后将利用多边形的假想外接 圆或内切圆绘制等边多边形。执行该选项，即确定多边形的中心点后， AutoCAD提示：
输入选项 [内接于圆(I)/外切于圆(C)]:
其中，“内接于圆”选项表示所绘制多边形将内接于假想的圆。” “外切于圆” 选项表示所绘制多边形将外切于假想的圆。 (2) 边 根据多边形某一条边的两个端点绘制多边形。
3.3 绘制曲线
3.3.1 绘制圆
单击“绘图”工具栏上的 (圆)按钮，即执行CIRCLE命令，AutoCAD提示：
在前面的图所示状态下，用户可以在工具栏提示中输入点的坐标值，而不必切换到 命令行进行输入(切换到命令行的方式：在命令窗口中，将光标放到“命令：”提示 的后面单击鼠标拾取键)。
动态输入设置
选择“绘图”|“草图设置”命令，AutoCAD弹出“草图设置”对话框，如下图所示。 用户可通过该对话框进行对应的设置。
3.4.2 设置点的样式与大 小 选择“格式”|“点样式”命令，即执行DDPTYPE命
令，AutoCAD弹出右图所示的“点样式”对话框， 用户可通过该对话框选择自己需要的点样式。此外， 还可以利用对话框中的“点大小”编辑框确定点的 大小。
3.4.3 绘制定数等分点
指将点对象沿对象的长度或周长等间隔排列。
指定圆环的内径:(输入圆环的内径) 指定圆环的外径:(输入圆环的外径) 指定圆环的中心点或<退出>:(确定圆环的中心点位置，或按Enter键 或Space键结束命令的执行
如何利用CAD进行二维绘图
如何利用CAD进行二维绘图CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于建筑、工程、机械等行业的设计工具。
利用CAD，可以高效地进行二维绘图，方便实现设计和修改。
以下是一些使用CAD进行二维绘图的技巧和步骤。
1. 创建新项目：在CAD软件中，首先要创建一个新的项目。
选择“文件”-“新建”或使用快捷键Ctrl+N，然后选择所需的画布尺寸和单位。
2. 设置图层：图层是CAD中非常重要的概念，通过设置不同的图层，可以更好地组织和控制绘图元素。
选择“图层”或使用快捷键Ctrl+L，可以创建新的图层，并设置其名称、颜色和线型等属性。
3. 绘制线段：使用“直线”工具或选择快捷键L，在画布上点击鼠标左键，然后拖动鼠标，即可绘制一条直线。
按下Shift键可以锁定水平或垂直方向，以获得更准确的线段。
4. 绘制曲线：在CAD中，可以使用多种工具绘制曲线，例如“弧线”、“样条线”和“椭圆”等。
选择相应的工具，在画布上点击鼠标左键，然后拖动鼠标，即可绘制出曲线。
通过调整曲线控制点和方向，可以精确地控制曲线的形状。
5. 编辑图形：在CAD中，可以通过选中图形并使用命令进行一系列的编辑操作。
例如，选择图形后，按下Del键可以删除它；按下Ctrl+C和Ctrl+V可以复制和粘贴图形；使用“移动”命令可以在画布上移动图形。
6. 添加文字和注释：使用CAD中的“文字”工具，可以添加文字和注释。
选择工具后，在画布上点击鼠标左键，输入所需的文字内容。
还可以调整文字的字体、大小和颜色等属性。
7. 使用构造工具绘制特殊形状：CAD软件提供了一些特殊的绘图工具，例如“圆心圆”、“圆角矩形”和“多边形”等。
选择相应工具后，在画布上点击鼠标左键，然后拖动鼠标，即可绘制出所需的特殊形状。
8. 标注和尺寸：在CAD中，可以使用“标注”工具添加标注和尺寸信息。
选择工具后，在画布上点击鼠标左键，然后拖动鼠标，即可添加标注线和相关尺寸。
02 Autocad绘制基本二维图形(新)
第二章绘制基本二维图形教学任务：2.1 基本图像的创建与修改（1）直线●命令：line (L)；●菜单：绘图—直线；●工具栏：点击工具栏直线按钮；【案例01】：利用直线命令绘制窗户图形，数据如下。
注意：使用数据输入的方法。
【案例02】：利用直线命令绘制下面图形，数据如下。
注意：沿某一角度绘制一定距离线段的方法。
（2）构造线：Xline构造线是指在两个方向上可以无限延伸的直线，通常用作绘图的辅助线。
●命令：xl；●菜单：绘图—构造线；●工具栏：点击工具栏构造线按钮；（3）圆：Circle●命令：Circle（C）；●菜单：绘图—圆；●工具栏：点击工具栏圆的按钮；此外，请特别注意绘制园的菜单中特有选项，“相切、相切、相切”的使用。
【案例02】：利用直线、园等命令绘制下面图形，数据如下。
注意：沿某一角度绘制一定距离线段的方法。
（4）圆弧：Arc●命令：Arc（A）；●菜单：绘图—圆弧；●工具栏：点击工具栏圆弧的按钮；【案例03】：利用直线和圆弧命令绘制平面门图形，数据如下。
【案例04】：绘制梅花，数据如下，须建立图层命令: a （绘制圆弧1）ARC 指定圆弧的起点或[圆心(C)]: 140,110指定圆弧的第二个点或[圆心(C)/端点(E)]: e指定圆弧的端点: @40<180指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]: r指定圆弧的半径: <正交关> 20命令: a （绘制圆弧2）ARC 指定圆弧的起点或[圆心(C)]:（直接点击P2）指定圆弧的第二个点或[圆心(C)/端点(E)]: e指定圆弧的端点: @40<252指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]: a指定包含角: 180命令: a （绘制圆弧3）ARC 指定圆弧的起点或[圆心(C)]：（直接点击P3）指定圆弧的第二个点或[圆心(C)/端点(E)]: c指定圆弧的圆心: @20<324指定圆弧的端点或[角度(A)/弦长(L)]: a指定包含角: 180命令: a （绘制圆弧4）ARC 指定圆弧的起点或[圆心(C)]: （直接点击P4）指定圆弧的第二个点或[圆心(C)/端点(E)]: c指定圆弧的圆心: @20<36指定圆弧的端点或[角度(A)/弦长(L)]: L指定弦长: 40命令: a （绘制圆弧5）ARC 指定圆弧的起点或[圆心(C)]: （直接点击P5）指定圆弧的第二个点或[圆心(C)/端点(E)]: e指定圆弧的端点: （直接点击P1）指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]: a指定包含角: 180（5）圆环：Donut●命令：Donut；●菜单：绘图—圆环；注：若圆环内径为0，则画出实心填充园。
CAD绘图中的二维图形构建技巧
CAD绘图中的二维图形构建技巧CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程和设计领域的软件工具。
在CAD软件中，二维图形是构建和展示设计的基本元素。
在本文中，我们将介绍几种在CAD绘图中常用的二维图形构建技巧。
1. 线段绘制：在CAD中，绘制线段是最基本的操作之一。
有两种方法可以绘制线段：直接输入起点和终点的坐标值，或者使用线段命令并通过鼠标点击来定义起点和终点。
在绘制线段时，可以使用CAD软件提供的几何约束工具来确保线段的平行、垂直或与已有图形对齐。
2. 弧线绘制：弧线是由部分圆形组成的曲线。
在CAD中，可以通过三种方式来绘制弧线：指定半径和圆心、指定半径和起始角度/终止角度，或者通过拖动鼠标来自由定义弧线的形状。
在绘制弧线时，可以使用CAD软件提供的工具来控制弧线的角度、半径和起始/终止点。
3. 多边形绘制：多边形是由相等长度的线段组成的封闭图形。
CAD软件中提供了多边形命令，通过指定边数和中心点即可绘制多边形。
此外，可以使用多边形编辑工具来修改已有的多边形，例如添加或删除边、调整顶点位置等。
4. 轨迹绘制：CAD软件通常提供了各种轨迹工具，可以通过指定点、中点、端点、相对距离等方式来创建轨迹。
绘制轨迹后，可以使用绘图工具沿轨迹绘制其他二维图形，例如直线、弧线等。
5. 波形绘制：波形是一种由曲线形成的图形，可以通过绘制一系列点来构建。
在CAD软件中，可以使用曲线工具或多段线工具来逐点绘制波形。
绘制完成后，可以添加约束来确保波形的平滑与对称。
6. 偏移与镜像：在CAD绘图中，偏移和镜像是常用的二维图形操作。
通过偏移工具，可以将已有图形复制一份并沿指定距离平移。
而通过镜像工具，可以在指定轴线处以镜像方式复制图形。
这两种操作非常实用，可用于快速创建对称图形或生成平行线段。
7. 阵列复制：阵列复制是一种将已有图形按指定方向和间距进行复制的技巧。
CAD软件中提供了直线阵列和极性阵列两种方式。
绘制与编辑基本二维图形—直线、构造线(CAD课件)
绘制正多边形
教学重点
教学难点
绘制正多边形
PART 01 绘制直线
02 PART
绘制构造线
03 PART
绘制正多边形
PART 04 文本标注
一、绘制直线
LINE 命令主要用于在两点之间绘制直线段。用户可以通过鼠标或输入点坐标值来决定线段的起 点和端点。使用 LINE 命令，可以创建一系列连续的线段。当用 LINE 命令绘制线段时，AutoCAD 允许以该线段的端点为起点，绘制另一条线段，如此循环直到按回车键或Esc键终止命令。单击“绘 图”工具栏上的工具“直线”按钮或在命令行中直接输入line命令，按Enter键执行直线命令。
二、构造线
向一个或两个方向无限延伸的直线（分别称为射线和构造线），可用作创建其他对象的辅助线参 照，例如，可以用构造线查找三角形的中心、准备同一个项目的多个视图或创建临时交点用于对象捕 捉。在“绘图”工具栏上单击“构造线”工具或在命令行中输入xline，按Enter键激活命令。
三、绘制正多边形
在AutoCAD中可使用“正多边形”命令绘制正多边形，其边数最少为3，即正三角 形。单击“绘图”工具栏上单击“正多边形”按钮或命令行中输入POLYGON，按 ENTER键执行命令。
AutoCAD系统提供了两种方式来绘制正多边形，一种是实例中所示的通过其“内接 于圆（I）”或“外切于圆（C）”来确定。另一种方式为选择“边（E）”选项，指定 一条边的起点与终点。
四、文本标注
练习:利用LINE命令绘制闭合三角形
（一）绘图要求
以绘制闭合三角形为例，讲解LINE的使用，绘制效果如下图所示。
四、文本标注
（二）绘制步骤
① 在绘图区连续拾取A、B、C三点，绘制相对独立的直线AB、BC，如左图所示。
如何使用AutoCAD进行二维绘图
如何使用AutoCAD进行二维绘图一、AutoCAD简介AutoCAD是一款广泛应用于工程设计和绘图的CAD软件，可以帮助工程师和设计师以快速、准确的方式创建和编辑二维绘图。
本章将介绍AutoCAD的基本操作和界面布局。
1.1 AutoCAD的基本操作在开始使用AutoCAD之前，首先需要熟悉一些基本操作。
打开AutoCAD软件后，会看到软件的界面布局，主要包括绘图区、命令行和工具栏等。
绘图区是用来显示绘图内容的主要区域，命令行用于输入命令和参数，工具栏则包含了各种常用的绘图工具。
1.2 AutoCAD的界面布局AutoCAD的界面布局可以根据个人的习惯和需要进行自定义。
通过点击“工具栏”选项，然后选择所需的工具栏即可添加到界面中。
此外，还可以通过“选项”菜单来进行更详细的设置，如调整绘图单位、线型、字体等。
二、绘图准备在进行二维绘图之前，需要进行一些准备工作。
本章将介绍如何设置绘图单位、选择绘图模板和创建图层等。
2.1 设置绘图单位在AutoCAD中，可以通过点击“格式”菜单，然后选择“单位”来设置绘图单位。
根据实际绘图需要，可以选择不同的单位，如毫米、厘米、英寸等。
设置好绘图单位后，可以确保绘图尺寸的准确性。
2.2 选择绘图模板绘图模板是绘图的基础，可以帮助规范绘图格式和布局。
在AutoCAD中，可以通过“新建”命令选择合适的绘图模板，如A4、A3等。
选择好模板后，可以更方便地进行绘图操作。
2.3 创建图层图层是在绘图中进行组织和管理的重要方式。
在AutoCAD中，可以通过“图层”命令来创建新的图层，并设置不同的属性，如颜色、线型等。
根据绘图需要，可以合理设置图层，便于后续的编辑和管理。
三、绘图基础在进行二维绘图时，需要掌握一些基本的绘图工具和技巧。
本章将介绍如何绘制直线、圆、多边形等基本图形，以及如何编辑和修改这些图形。
3.1 绘制直线绘制直线是最基本的绘图操作之一。
在AutoCAD中，可以通过点击“直线”工具栏或输入“line”命令来进行绘制。
使用CAD进行二维绘图的步骤
使用CAD进行二维绘图的步骤使用CAD（计算机辅助设计）软件进行二维绘图可以极大地提高绘图的效率和精确度。
本文将介绍基本的CAD软件的二维绘图步骤，帮助初学者快速上手。
第一步，准备工作：首先，我们需要安装并打开CAD软件。
在启动CAD后，我们会进入软件的主界面。
在主界面中，可以看到各种绘图工具和选项。
第二步，设置绘图单位：在进行二维绘图之前，我们需要设置绘图单位，确保绘图的尺寸和比例正确。
在CAD软件中，我们可以通过点击菜单栏上的“格式”或“设置”选项找到设置绘图单位的功能。
一般来说，我们可以选择常见的单位，如毫米、厘米或英寸，并设置合适的比例。
第三步，创建新文件：接下来，我们需要创建一个新的绘图文件。
在CAD软件中，我们可以通过点击菜单栏上的“文件”选项，然后选择“新建”或“创建新文件”来创建一个全新的绘图文件。
在创建新文件时，我们可以选择绘图的纸张大小，并设置好绘图界面的布局。
第四步，绘制线段：在CAD软件中，线段是最基本的绘图元素。
我们可以利用线段绘制直线、曲线等形状。
在进行绘图时，我们可以选择绘图工具栏上的“线段”工具，或者直接在键盘上输入“L”来调用线段工具。
然后，我们可以在绘图界面上点击鼠标左键来确定线段的起点和终点位置。
第五步，绘制其他基本图形：除了线段，CAD软件还提供了绘制其他基本图形的工具，如矩形、圆形、多边形等。
通过选择相应的工具或使用相应的命令，我们可以绘制出各种形状的图形，并且可以对这些图形进行编辑和调整。
第六步，编辑图形属性：在绘制完成后，我们可以对所绘制的图形进行属性编辑，如改变线条的颜色、粗细、线型等。
我们可以通过选择所绘制的图形，然后点击菜单栏上的“编辑”选项，找到属性编辑的功能。
在属性编辑窗口中，我们可以根据需求进行各种属性的调整和修改。
第七步，保存绘图文件：当绘制完毕后，我们需要将绘图文件保存下来。
在CAD软件中，我们可以点击菜单栏上的“文件”选项，然后选择“保存”或“另存为”功能。
在AutoCAD中绘制二维图形的基本步骤
在AutoCAD中绘制二维图形的基本步骤AutoCAD是一种广泛应用于工程设计和绘图的计算机辅助设计软件。
使用AutoCAD可以快速、准确地绘制二维图形，为工程设计提供强大的支持。
本文将介绍在AutoCAD中绘制二维图形的基本步骤，包括创建图形、选择绘图工具、绘制基本图形、编辑和修改图形等。
第一章：创建图形在开始绘制二维图形之前，首先需要创建一个新的图形文件。
打开AutoCAD软件后，点击菜单栏中的“文件”选项，在下拉菜单中选择“新建”命令。
此时，系统会弹出一个对话框，用来设置图形的大小、单位等参数。
根据实际需要，在对话框中进行设置，并点击“确定”按钮，从而创建一个新的图形文件。
第二章：选择绘图工具在创建完图形文件之后，接下来需要选择合适的绘图工具。
AutoCAD提供了多种绘图工具，包括直线、圆、多边形等。
点击菜单栏中的“绘图”选项，在下拉菜单中选择相应的绘图工具。
例如，如果需要绘制直线，可以选择“绘制直线”命令；如果需要绘制圆形，可以选择“绘制圆”命令。
选择好绘图工具后，即可进入绘图状态。
第三章：绘制基本图形在选择了合适的绘图工具后，就可以开始绘制基本图形了。
以绘制直线为例，首先点击工具栏中的“绘制直线”按钮，然后在绘图区域中点击鼠标左键来设置直线的起点，接着移动鼠标，并再次点击鼠标左键来设置直线的终点。
这样，一条直线就被绘制出来了。
类似地，使用其他绘图工具也可以绘制出相应的基本图形。
第四章：编辑和修改图形在绘制出基本图形之后，有时需要对图形进行编辑和修改，以满足实际设计的需求。
AutoCAD提供了丰富的编辑和修改功能，包括移动、旋转、缩放、镜像等。
点击菜单栏中的“修改”选项，在下拉菜单中选择相应的编辑和修改命令。
例如，如果需要移动一个图形，可以选择“移动”命令，然后按照提示的步骤进行操作即可。
第五章：应用附加功能除了基本的绘图和编辑功能外，AutoCAD还提供了各种附加功能，以便更好地完成设计工作。
CAD操作教程第3章绘制基本二维图形
（1）单击“绘图”工具栏中的“点”按钮 。 （2）选择“绘图”→“点”→“多点”命令。 （3）在命令行中输入命令point。 执行绘制单点或多点命令后，用户可以通过输入坐标值或 在绘图窗口中单击鼠标左键来确定点的位置，绘制单点和多点 的效果如图3.2.2所示。
图3.2.2 绘制单点和多点
二、绘制定数等分点 在AutoCAD 2007中，用户可以使用定数等分命令在指定的 对象上绘制等分点或在等分点处插入块。执行绘制定数等分点 命令的方法有以下两种： （1）选择“绘图”→“点”→“定数等分”命令。 （2）在命令行中输入命令divide。 执行以上命令后，选择要等分的对象，然后在命令行的提 示下输入等分数，按回车键后即可将选中的对象分成N等份， 即生成N-1个点。使用定数等分命令绘制点时，一次只能等分 一个对象，图3.2.3所示的为将圆按指定份数进行等分的效果。
一、绘图菜单 在AutoCAD 2007中，“绘图”菜单包含了绝大部分绘图 命令，选择“绘图”菜单中的命令或子命令就可以执行绘制图 形命令，如图3.1.1所示。例如，要以圆心半径法绘制圆，可以 选择“绘图”→“圆”→“圆心、半径”命令。
二、绘图工具栏 利用“绘图”工具栏可以快速执行绘图命令。“绘图”工 具栏中的图标按钮与“绘图”菜单中的绘图命令相对应，单击 “绘图”工具栏中的图标按钮即可执行相应的绘图命令，如图 3.1.2所示。默认情况下，单击“绘图”工具栏中的图标按钮， 系统会以默认的方法绘制图形，但同时也可以在命令行中选择 其他命令选项，以其他方法绘制图形。例如，单击“绘图”工 具栏中的“圆”按钮 ，命令行提示如下：
（1）单击“绘图”工具栏中的“直线”按钮 。 （2）选择“绘图”→“直线”命令。 （3）在命令行中输入命令line。 执行该命令后，命令行提示如Байду номын сангаас： 命令: _ line 指定第一点:（指定直线的起点）
