无刷直流电机的测试方法可以分为静态测试和动态测试两种。

静态测试：
1. 额定电压测试：将无刷直流电机连接到额定电压的电源上，测量电机的空载转速和空载电流。

2. 额定电流测试：将无刷直流电机连接到额定电流的电源上，测量电机的负载转速和负载电流。

3. 电阻测试：使用万用表或电阻计测量电机的绕组电阻，包括相间电阻和相内电阻。

4. 绝缘测试：使用绝缘电阻计或绝缘测试仪测量电机的绝缘电阻，以判断绝缘性能是否符合要求。

5. 功率测试：测量电机的输入功率和输出功率，计算电机的效率。

动态测试：
1. 转矩测试：使用转矩传感器或力矩表测量电机的输出转矩。

2. 转速测试：使用转速传感器或编码器测量电机的转速。

3. 加速度测试：测量电机从静止状态加速到额定转速所需的时间，以评估电机的动态性能。

4. 调速性能测试：通过改变电机的输入电压或电流，测量电机的转速变化，以评估电机的调速性能。

5. 负载特性测试：将电机连接到负载上，测量电机在不同负载下的转速和转矩，以评估电机的负载特性。

在进行测试时，需要使用专业的测试设备和仪器，并按照
相关标准和规范进行操作，以确保测试结果的准确性和可靠性。

无刷直流电机检验规范

无刷直流电机检验规范（IATF16949/ISO9001-2015）1.0 目的为确保供应商来料品质符合我司及客户要求，以确保产品品质，使产线标准统一，产线顺利运转。

2.0 范围本检验规范适用于本公司所采购的无刷直流电机的检验作业。

3.0 参考文件3.1 MIL-STD-105E II 抽样计划表、产品承认书及工程样品、工程图纸。

3.2GB/T7345-94、GB/T4942.1-85、GB755-87、GB3797-89、GB4942.2-854.0检验规范4.1检验工具：标配整机、万用表、标准稳压源、卡尺等。

4.2检验条件：距离：人眼与被测物表面的距离为300～350MM。

时间：每条线检查时间不超过10S。

位置：检视面与桌面成45°；上下左右转动15°。

照明：100W冷白荧光灯，光源距被测物表面300MM ，（500～550LUX）。

检验员视力：裸视或矫正视力在1.0以上且无色盲。

4.3抽样标准不合格分类检验水平AQL值抽样办法A S-2 1．5B Ⅱ4．0C Ⅱ6．5贮存超期复检方法(仅对注★项目) 280以下13 ——0 1 2 3 281以上20 —— 1 2 3 45.0检验内容：序号检验项目质量要求检测手段不合格分类A B C1 规格规格尺寸符合技术图纸要求。

游标卡尺—O —2 电机性能用0.5级测功仪检测其额定功率点效率应>80%，在额定功率点左右效率点最少有10个电流点在78%以上。

36V电机在额定功率(200W)时扭矩>7N.m。

0.5级测功仪验证O ——电机运转应无明显异常的声音，噪声≤50dB。

O ——3 额定功率额定功率：36V电机：180-250W O ——4 空载电流功率在250W以下电机空载电流应小于1A O ——5 短时过载电机应能承受超过额定转矩60%过转矩1mim试验验证O ——6 轴向、轴伸径向圆跳动值滚动轴承：0.1～0.3mm。

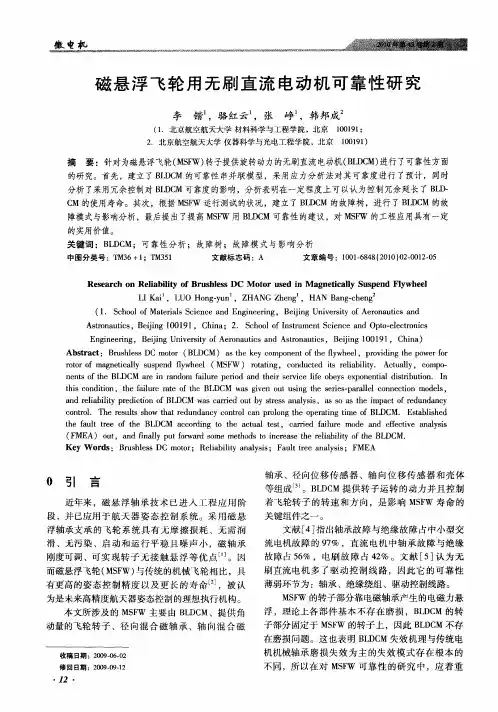

磁悬浮飞轮用无刷直流电动机可靠性研究

中图分类号：Ｔ３Ｍ６＋１Ｍ３１；Ｔ５文献标志码：Ａ文章编号：１０ —８８２１）２０１．５０１６４（０００ —０２０
ＲｅｅｒｈｏｌｂｉｔｆＢｒｓｅｓＤＣｏｏｓｄｉａｎｅｉａｌＳｕｐｅｄＦｌｓａｃｎＲｅｉｌｙｏｕｈｌｓａｉＭｔｒｕｅｎＭｇｔｃｌｙｓｎｙｗｈｅｌｅ
微电机
磁悬浮飞轮用无刷直流电动机可靠性研究
李锴，骆红云，张峥，韩邦成
１０９；０１１（．北京航空航天大学材料科学与工程学院，北京１
２．北京航空航天大学仪器科学与光电工程学院，北京
１０９）０１１
ＡｔｎｕｉｓＢｉｎ０１１ｈｎ：２ＳｈｏｏｓｕｅｔｃｎｅａｄＯｔｅｃｏｉｓｏａｔ．ｅｉｇ１０９．Ｃｉａ．ｃｏｌｆｎｔｍｎＳｉｃｎｐｏｌｔｎｓｒｃｊＩｒｅｅｒｃ
Ｅｇｎｅｎ，ＢｉｎｎｖｒｉｆｅｏａｔｓａｄＡｔｎｕｉ，Ｂｉｎ０，ＣｉａｎｉｅｒｇｅｉＵｉｓｙｏｒｎｕｉｎｓｏａｔｓｅｉｇ１０１ｈｎ）ｉｊｇｅｔＡｃｒｃｊ１９ＡｓａｔｒｓｌｓＣｍｔＢＤＭ）ａｅｋｙｃｍｏｅｔｆｈｙｈｅ，ｐｏｉｉｅｐｗｒｏｂｔｃ：ＢｕｈｅｏｏｒｓＤｒ（ＬＣｓｈｅｏｐｎｎｅｆｗｅｌｒｖｎｔｏｅｒｔｏｔｌｄｇｈｆｒｏｆｍｇｅｃｌｕｐｎｙｈｅＭＳＷ）ｒｔｉｇｏｄｃｅｔｒｉｂｉ．Ａｔａｙｏｐ－ｏｒａｎｔａｙｓｓｅｄｆｗｅｌ（Ｆｔｏｉｌｌｏａｎ，ｃｎｕｔｉｅａｉｔｔｄｓｌｌｙｃｌ，ｃｍｏｕｌ

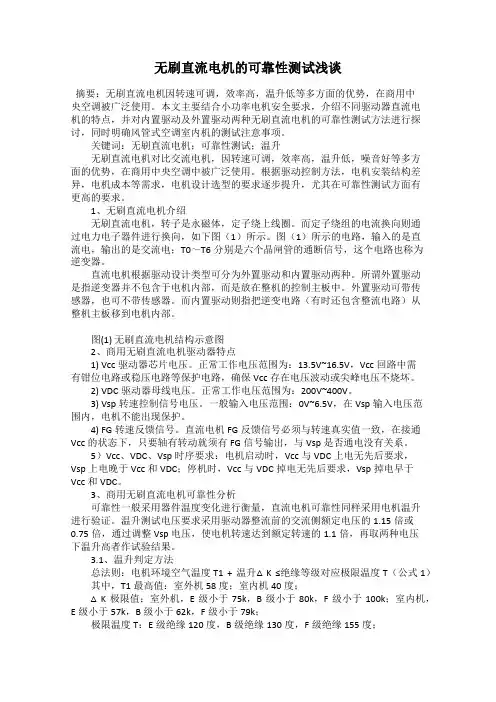

无刷直流电机的可靠性测试浅谈

无刷直流电机的可靠性测试浅谈摘要：无刷直流电机因转速可调，效率高，温升低等多方面的优势，在商用中央空调被广泛使用。

本文主要结合小功率电机安全要求，介绍不同驱动器直流电机的特点，并对内置驱动及外置驱动两种无刷直流电机的可靠性测试方法进行探讨，同时明确风管式空调室内机的测试注意事项。

关键词：无刷直流电机；可靠性测试；温升无刷直流电机对比交流电机，因转速可调，效率高，温升低，噪音好等多方面的优势，在商用中央空调中被广泛使用。

根据驱动控制方法，电机安装结构差异，电机成本等需求，电机设计选型的要求逐步提升，尤其在可靠性测试方面有更高的要求。

1、无刷直流电机介绍无刷直流电机，转子是永磁体，定子绕上线圈。

而定子绕组的电流换向则通过电力电子器件进行换向，如下图（1）所示。

图（1）所示的电路，输入的是直流电，输出的是交流电；T0～T6分别是六个晶闸管的通断信号，这个电路也称为逆变器。

直流电机根据驱动设计类型可分为外置驱动和内置驱动两种。

所谓外置驱动是指逆变器并不包含于电机内部，而是放在整机的控制主板中。

外置驱动可带传感器，也可不带传感器。

而内置驱动则指把逆变电路（有时还包含整流电路）从整机主板移到电机内部。

图(1) 无刷直流电机结构示意图2、商用无刷直流电机驱动器特点1) Vcc驱动器芯片电压。

正常工作电压范围为：13.5V~16.5V，Vcc回路中需有钳位电路或稳压电路等保护电路，确保Vcc存在电压波动或尖峰电压不烧坏。

2) VDC驱动器母线电压。

正常工作电压范围为：200V~400V。

3) Vsp转速控制信号电压。

一般输入电压范围：0V~6.5V，在Vsp输入电压范围内，电机不能出现保护。

4) FG转速反馈信号。

直流电机FG反馈信号必须与转速真实值一致，在接通Vcc的状态下，只要轴有转动就须有FG信号输出，与Vsp是否通电没有关系。

5）Vcc、VDC、Vsp时序要求：电机启动时，Vcc与VDC上电无先后要求，Vsp上电晚于Vcc和VDC；停机时，Vcc与VDC掉电无先后要求，Vsp掉电早于Vcc和VDC。

无刷直流电机的电气特性测试及性能分析

无刷直流电机的电气特性测试及性能分析随着科技的不断进步，无刷直流电机在工业制造、家用电器、航空航天、汽车等领域越来越得到广泛应用。

但是，无刷直流电机的电气特性测试和性能分析一直是电机工作者所关注的热点问题。

本文旨在详细介绍无刷直流电机的电气特性测试及性能分析的相关知识，以期帮助读者更好地理解无刷直流电机。

一、无刷直流电机的工作原理无刷直流电机由转子和定子组成，其工作原理与传统的直流电机类似。

转子上的磁钢通过电磁感应作用，和在定子电机的铜线产生的磁场相互作用，从而产生旋转力矩和转动力。

与传统直流电机不同的是，无刷直流电机采用电子换向技术，舍弃了传统的机械换向器，从而实现了无接触、无焊接、高精度、高可靠性的控制，提高了电机的性能和效率。

二、无刷直流电机的电气特性测试（一）伏安特性测试伏安特性测试是指在定电压下，连续改变定电流大小，通过记录电机电压、电流和转速等参数，构建电机的伏安特性曲线。

伏安特性测试可以评估电机的输出功率、效率、扭矩等性能，并通过曲线坡度分析，判断电机的负载特性和稳态特性。

（二）转速特性测试转速特性测试指在不同负载和电压下，电机转速的变化情况。

通常采用转子转速计或者编码器实时记录电机转速，通过绘制转速特性曲线，可以评估电机的机械特性，比如最大转速、最大扭矩、最大力等。

（三）效率测试效率测试是指在不同负载情况下，记录电机的输入和输出功率，通过计算得到电机的效率曲线。

通过效率曲线可以评估电机的能量转换效率，准确判断电机的能耗和工作状态，为制定应用场景提供参考。

三、无刷直流电机的性能分析（一）响应时间响应时间是指电机电压、电流、扭矩等物理量变化到达稳态的时间。

响应时间主要由电机特性、控制器、传感器等参数影响，一般来说，响应时间越短，电机响应能力越强。

（二）动态特性动态特性是指电机在不同负载下，转速、功率、效率等物理量变化速度和规律。

电机的动态特性会受到传感器的影响，所以通过传感器，实时记录电机转速等关键参数，可以对电机的动态特性进行分析和评估，从而提高产品的质量和性能。

直流无刷电机实验报告(3篇)

第1篇一、实验目的1. 了解直流无刷电机的结构和工作原理。

2. 掌握直流无刷电机的驱动电路和控制方法。

3. 分析直流无刷电机的电气特性和调速特性。

4. 通过实验验证直流无刷电机的性能和效率。

二、实验原理直流无刷电机（BLDCM）是一种无刷、无电刷的直流电机，其通过电子换向器来改变电流方向，从而实现电机的转动。

与传统有刷直流电机相比，无刷直流电机具有以下优点：1. 寿命长：无刷电机没有碳刷磨损，因此寿命更长。

2. 高效率：无刷电机的能量转换效率高，可以达到90%以上。

3. 高速性能：无刷电机可以达到更高的转速。

4. 无火花：无刷电机没有电刷，因此不会产生火花。

直流无刷电机的驱动电路主要包括以下部分：1. 霍尔传感器：用于检测电机的转子位置。

2. 驱动芯片：用于控制电机的换向。

3. 电机绕组：由漆包线和绝缘材料组成。

4. 电源：提供直流电压。

三、实验设备1. 直流无刷电机：型号为NMB 2406KL-04W-B36，额定电流0.14A。

2. 霍尔传感器：用于检测电机的转子位置。

3. 驱动芯片：用于控制电机的换向。

4. 电机绕组：由漆包线和绝缘材料组成。

5. 电源：提供直流电压。

6. 示波器：用于观察电机绕组的电压波形。

7. 光电反射式转速表：用于测量电机的转速。

四、实验步骤1. 组装电机驱动电路：根据实验原理图，将霍尔传感器、驱动芯片、电机绕组和电源连接起来，组装成电机驱动电路。

2. 连接实验设备：将组装好的电机驱动电路与示波器和光电反射式转速表连接起来。

3. 启动电机：打开电源，启动电机，观察电机是否能够正常转动。

4. 观察电机转速：使用光电反射式转速表测量电机的转速，记录数据。

5. 观察电机绕组电压波形：使用示波器观察电机绕组的电压波形，分析电机的电气特性。

6. 调整电机转速：通过改变电源电压，调整电机的转速，观察电机的转速变化情况。

7. 分析实验数据：根据实验数据，分析电机的电气特性和调速特性。

电动车直流无刷电机控制器检验规范

检测试验台
入电流）
示数
占空比每批一只占空比每批一只
无此功能可不检测项目
24V工作时，健身电流指示灯才会亮
。配匹配型号（液晶 /指针）负安培功
能的控制器
负安培防盗型程序双速控制器
自适应控制器占空比每批测一只占空比每批测一只
每批至少测一只
每批至少测一只
2-6
欠压值
36V系统31.5±1V，48V系统42±1V， 60V系统52.5±1V，64V系统56±1V，
插件为高速。
检测试验台，转速表
直接开电门锁速度只有全速的55%,需要刹车线接地然后打开电门锁才能够有
正常速度。
①接上限速插件（控制器上的黑、蓝线），再转动转把电机是低速转动，此时观察仪表示数；拔开限速插件，将高低速按钮拨到高速，观察仪表示数。②
接上液晶仪表观察示数。
①接上限速插件（控制器上的黑、蓝线）在转动转把电机是低速转动，此时观察仪表示数，②拔开限速插件，将高低速按钮拨到高速，观
察仪表示数。
检测试验台
数码稳压源，相应显
示器
①打开负载开关，用电压表接入负安培仪表，②转动转把使电机正常运转读出
电压表上数值。
①打开负载开关，用电压表接入副安培仪表，②转动转把使电机正常运转读出电压
表上数值。
目测、万用表
接上对应类型的电流表，加载至20A以上，然后用万用表测试电流指示端口输
有巡航功能，8秒后自动进入巡航模式或者手动按钮进入
16
电磁铁刹车功能
正常状态电磁铁不启动车轮抱死，转把转动之后电磁铁工作松开刹车片，进而
控制器工作电机转动。
17
免钥匙启动功与遥控报警器配合能够实现免钥匙启动

无刷直流电动机故障模式仿真及试验验证

摘要：无刷直流电动机具有结构简单、效率高、控制方便等优点，目前在国防军事、航空航天等领域都得到了广泛应用。

随着应用环境越来越复杂多样，造成无刷直流电动机故障的因素在增加。

鉴于此，深入研究了如何保证无刷直流电动机的高可靠、长时间运行。

从无刷直流电动机的故障模式出发，分析了各零部件的失效机理和故障表现，基于Matlab软件平台，建立了无刷直流电动机故障仿真模型，对不同故障特征进行了仿真研究，并进行了霍尔传感器断线故障试验。

由试验可知，在控制软件中加入无位置传感器控制子程序有助于提升无刷直流电动机的可靠性，延长其寿命。

关键词：无刷直流电动机；故障模式；仿真分析；故障试验0 引言无刷直流电动机是一个由电动机本体、电子换向电路以及转子位置传感器组成的系统，其中电子换向电路由逆变电路和控制电路组成。

无刷直流电动机工作的基本原理与有刷直流电动机不同，不需要电刷和换向片进行换相，而是通过转子位置传感器获得无刷直流电动机转子的位置信息，控制器通过对传送过来的转子位置信息进行处理，生成控制功率开关管通断的逻辑开关信号，控制电机的运转。

驱动控制电路由功率管、电阻、电容、集成芯片等元件组成，这些元件中任何一个出现故障，整个驱动控制电路基本上就无法正常工作。

也有极少数元件出现故障时整个驱动控制电路还能工作，但往往会使得电机性能下降。

因此，驱动控制电路是无刷直流电动机的可靠性薄弱环节，其中直线母线电容、IGBT对驱动控制电路可靠性的影响较大。

本文从无刷直流电动机的故障仿真出发，探讨霍尔元器件故障仿真与试验验证，研究故障模式下电动机转速、相电流变化特点。

1 无刷直流电动机故障仿真模型采用Matlab软件建立了无刷直流电动机故障仿真模型，如图1所示。

模型包括无刷直流电动机本体模块、逆变模块、PWM信号生成模块、转速电流双闭环控制电路和信号反馈电路。

仿真过程中无刷直流电动机本体采用的参数如表1所示。

逆变模块采用6个功率管组成三相逆变桥。

无刷直流电机的故障及可靠性分析

无刷直流电机的故障及可靠性分析作者：曹俊来源：《科协论坛·下半月》2013年第09期摘要：无刷直流电机主要用于一些稳定和连续的工业设备中，电机一旦发生故障，对整个系统将会造成重大的影响，因而必须研究无刷直流电机可能发生的故障类型，以便采取相应的措施提升故障诊断水平，确保电机的可靠性。

关键词：无刷直流电机故障类型可靠性中图分类号：TM33 文献标识码：A 文章编号：1007-3973（2013）009-069-021 前言通常情况下无刷直流电机的故障发生在电子换向装置、电动机本体、位置传感器和控制器几个关键部位，常见的故障有：电动机定子相绕组开路、短路等；电子换向开关的开路和短路；位置传感器断线等，研究无刷直流电机的具有极强的应用价值。

2 仿真研究模型无刷直流电机的simulink仿真模型主要是由逆变器、霍尔传感器和无刷直流电机三个模块组成，下面对以上三个模块进行说明。

2.2 逆变器模块为了便于本文研究逆变器的故障，下面采用PSB工具箱提供的MOSFET模块，构成三项逆变器模型。

3 无刷直流电机的故障类型本文研究无刷直流电机故障类型所用的样机数据为：额定电压为27V，额定电流为0.9A，额定转速为19910r/min，额定负载为0.01N·m，极对数为2，绕组电阻为0.4378欧姆，相绕组电感为170e-6H，转动惯量为5.004e-7kg·m2。

反电动势为0.00612V·a/rad，下面分析无刷直流电机的故障类型。

3.1 一相绕组完全短路故障从图1可以看出，当无刷直流电机的电枢一组出现完全短路的故障，那么正常相和故障相的电流都会快速上升，并且将会出现极大的振荡，而电磁转矩也会紧随出现振荡。

同时，绕组短路后使得平均电磁转矩增大，电机的转速将会逐步上升并稳定于高于无刷直流电机的额定转速，并稳定在28000r/min左右。

由于电机内部正常相绕组的电流的迅速上升，绕组线圈的绝缘层可能会被击穿，甚至可能出现这一相完全短路，再加上电磁转矩会出现大幅振荡，可能是转子轴承受到损害。

直流无刷电机再生制动系统试验台的设计与验证

直流无刷电机再生制动系统试验台的设计与验证直流无刷电机再生制动系统试验台的设计与验证近年来随着环保和能源利用效率的重视，再生制动技术被广泛关注和应用，电动汽车、混合动力车和轨道交通等领域都在积极探索和开发再生制动技术。

为了支持这一技术的研究与开发，我们设计了一套直流无刷电机再生制动系统试验台，用于对再生制动系统进行性能测试和验证。

该试验台主要包括三个部分：电机驱动系统、刹车控制系统和数据采集系统。

电机驱动系统是直流无刷电机的驱动装置，由电源、控制器和直流无刷电机等组成。

电源提供必要的电能，控制器控制电机的转速和转矩，直流无刷电机则将电能转换为机械能。

刹车控制系统包括制动器和控制器，用于控制制动力和刹车时的电流、电压等参数。

数据采集系统实时采集试验台的各项数据，包括电机转速、转矩、电流、电压、温度等参数，通过计算并显示输出再生能量、制动效率等结果。

在试验中，我们先设置合适的测试条件，如驱动电机转速、转矩和供电电压等参数。

然后进行测试，当电机正常工作时，会产生电能，该电能会通过反向电流的方式被送回到电池中进行储存，从而实现再生制动。

在测试过程中，数据采集系统实时采集各项数据，通过计算和分析，得出电机的转速、转矩、电流和电压等参数，并同时计算和显示出再生能量和制动效率等结果。

最终，我们根据试验结果进行数据分析和评估，从多方面综合分析试验结果，确定试验台的性能和优缺点，为再生制动技术的研究和开发提供支持和参考。

总之，直流无刷电机再生制动系统试验台的设计与验证为再生制动技术的研究和开发提供了有力的支持和帮助。

试验台可针对不同的再生制动实验需求定制，并为实验者提供快速准确的实验数据，有利于推动再生制动技术的发展。

同时，试验台还可以根据试验结果进行优化和改进，不断提高再生制动系统的性能和效率。

在实验设计中，考虑到试验台的可靠性和稳定性等因素，我们对电机驱动系统和刹车控制系统进行了仔细的设计和优化。

为了确保电机的稳定工作，我们使用了高效率、低噪音、高可靠性的直流无刷电机，并采用先进的控制器对电机转速和转矩进行精确控制。

无刷直流电机可靠性验证项目

无刷直流电机可靠性验证项目一、引言1.电机功率与扭矩测试使用适当的测试设备，对无刷直流电机进行功率与扭矩测试，验证其在设计工作条件下的工作性能是否达标。

测试过程中要监测电流、电压、转速、温度等关键参数，并与设计要求进行比较分析。

2.负载能力测试通过将电机安装在负载装置上，应用设计负载进行长时间运行测试，验证其在不同负载下的工作能力。

测试过程中要关注电机温度、转速稳定性、振动和噪音等指标，确保电机在负载工况下正常运行。

3.耐久性测试通过连续运行或交替负载测试，验证电机在长时间使用过程中的耐久性。

测试过程中要关注电机温度、噪音、振动等指标的变化，以及部件磨损情况等，确保电机在长期使用中不会出现失效。

4.环境适应性测试将电机置于不同的环境条件下，如高温、低温、潮湿环境等，测试电机在各种环境条件下的适应性和可靠性。

测试过程中要关注电机温度、湿度、振动和噪音等指标的变化，以及电机的电气性能是否受环境条件的影响。

5.电磁干扰测试对电机进行电磁干扰测试，验证其在电磁干扰环境下的工作稳定性和可靠性。

测试过程中要关注电机的电气性能变化、电磁辐射强度等指标，以及电机对其他设备的电磁兼容性。

6.故障诊断能力测试通过模拟电机故障，如短路、开路、过载等，测试电机的故障诊断能力。

测试过程中要关注电机的故障诊断准确性、速度和可靠性，以及电机对故障的自保护能力。

7.寿命测试通过模拟长时间使用条件，如高速运转、高温环境等，测试电机的使用寿命。

测试过程中要监测电机的温度、振动、噪音等指标，以及关键部件的磨损情况，确保电机在设计寿命内具备可靠性。

三、结论通过上述可靠性验证项目，可以全面评估无刷直流电机的可靠性，并指导相关工程师进行后续优化设计和生产工艺的改进。

同时，可靠性验证项目的实施也可以为无刷直流电机的市场推广提供充分的可靠性保证。
