数字图像边缘检测的研究与实现

任务书主要分析几种应用于数字图像处理中的边缘检测算子,根据它们在实践中的应用结果进行研究,主要包括:Robert 边缘算子、Prewitt 边缘算子、Sobel 边缘算子、Kirsch 边缘算子以及Laplacian 算子等对图像及噪声图像的边缘检测,根据实验处理结果讨论了几种检测方法的优劣.关键词：数字图像处理;边缘检测;算子图像的边缘是图像的重要特征之一, 数字图像的边缘检测是图像分割、目标区域识别、区域形状提取等图像分析领域十分重要的基础, 其目的是精确定位边缘, 同时较好地抑制噪声, 因此边缘检测是机器视觉系统中必不可少的重要环节。

然而, 由于实际图像中的边缘是多种边缘类型的组合, 再加上外界环境噪声的干扰, 边缘检测又是数字图像处理中的一个难题。

目录第一章边缘的概念 (3)第二章边缘检测 (4)第三章边缘检测算子的应用 (8)第四章边缘检测方法性能比较 (12)参考文献料 (15)第1章：边缘检测1．1 边缘的介绍图像边缘是图像最基本的特征，边缘在图像分析中起着重要的作用。

所谓边缘是指图像局部特性的不连续性。

灰度或结构等信息的突变处称为边缘，例如：灰度级的突变，颜色的突变，纹理结构的突变等。

边缘是一个区域的结束，也是另一个区域的开始，利用该特征可以分割图像。

边缘(edge)是指图像局部强度变化最显著的部分．边缘主要存在于目标与目标、目标与背景、区域与区域(包括不同色彩)之间，是图像分割、纹理特征和形状特征等图像分析的重要基础．图像分析和理解的第一步常常是边缘检测(edge detection)．由于边缘检测十分重要，因此成为机器视觉研究领域最活跃的课题之一．本章主要讨论边缘检测和定位的基本概念，并使用几种常用的边缘检测器来说明边缘检测的基本问题．在讨论边缘算子之前，首先给出一些术语的定义：边缘点：图像中具有坐标],[j i 且处在强度显著变化的位置上的点．边缘段：对应于边缘点坐标],[j i 及其方位 ，边缘的方位可能是梯度角． 边缘检测器：从图像中抽取边缘(边缘点和边缘段)集合的算法．轮廓：边缘列表，或是一条表示边缘列表的拟合曲线．边缘连接：从无序边缘表形成有序边缘表的过程．习惯上边缘的表示采用顺时针方向序． 边缘跟踪：一个用来确定轮廊的图像（指滤波后的图像）搜索过程．边缘点的坐标可以是边缘位置像素点的行、列整数标号，也可以在子像素分辨率水平上表示．边缘坐标可以在原始图像坐标系上表示，但大多数情况下是在边缘检测滤波器的输出图像的坐标系上表示，因为滤波过程可能导致图像坐标平移或缩放．边缘段可以用像素点尺寸大小的小线段定义，或用具有方位属性的一个点定义．请注意，在实际中，边缘点和边缘段都被称为边缘．边缘连接和边缘跟踪之间的区别在于：边缘连接是把边缘检测器产生的无序边缘集作为输入，输出一个有序边缘集；边缘跟踪则是将一幅图像作为输入，输出一个有序边缘集．另外，边缘检测使用局部信息来决定边缘，而边缘跟踪使用整个图像信息来决定一个像素点是不是边缘．1．2 边缘检测算子边缘检测是图像特征提取的重要技术之一, 边缘常常意味着一个区域的终结和另一个区域的开始. 图像的边缘包含了物体形状的重要信息,它不仅在分析图像时大幅度地减少了要处理的信息量,而且还保护了目标的边界结构. 因此,边缘检测可以看做是处理许多复杂问题的关键.边缘检测的实质是采用某种算法来提取出图像中对对象与背景间的交界线。

图像灰度的变化情况可以用图像灰度分布的梯度来反映，因此可以用局部图像微分技术来获取边缘检测算子。

经典的 边缘检测方法是对原始图像中的像素的某个邻域来构造边缘检测算子。

以下是对几种经典的边缘检测算子进行理论分析，并对各自的性能特点做出比较和评价。

边缘检测的原理是：由于微分算子具有突出灰度变化的作用，对图像进行微分运算，在图像边缘处其灰度变化较大，故该处微分计算值教高，可将这些微分值作为相应点的边缘强度，通过阈值判别来提取边缘点，即如果微分值大于阈值，则为边缘点。

Roberts,Sobel,Prewwit是基于一阶导数的边缘检测算子，图像的边缘检测是通过2*2或者3*3模板作为核与该图像中的每个像素点做卷积和运算，然后选取合适的阈值以提取边缘。

Laplace边缘检测算子是基于二阶导数的边缘检测算子，该算子对噪声敏感。

Laplace 算子的改进方式是先对图像进行平滑处理，然后再应用二阶导数的边缘检测算子，其代表是拉普拉斯高斯（LOG）算子。

前边介绍的边缘检测算法是基于微分方法的，其依据是图像的边缘对应一阶导数的极大值点和二阶导数过零点。

Canny算子是另外一类边缘检测算子，它不是通过微分算子检测边缘，而是在满足一定约束条件下推导出的边缘检测最优化算子。

1．3 边缘检测算法对于边缘的检测常常借助于空域微分算子进行,通过将其模板与图像卷积完成. 两个具有不同灰度值的相邻区域之间总存在灰度边缘. 灰度边缘是灰度值不连续(或突变) 的结果,这种不连续常可利用求一阶和二阶导数方便地检测到. 已有的局部技术边缘检测方法,主要有一次微分(Sobel 算子、Robert s 算子等) 、二次微分(拉普拉斯算子等). 这些边缘检测器对边缘灰度值过渡比较尖锐且噪声较小等不太复杂的图像,大多数提取算法均可以取得较好的效果 . 但对于边缘复杂、采光不均匀的图像来说,则效果不太理想. 主要表现为边缘模糊、边缘非单像素宽、弱边缘丢失和整体边缘的不连续等方面.用算子检测图像边缘的方法是用小区域模板对图像进行处理,即采用卷积核作为掩模模板在图像中依次移动,完成图像中每个像素点同模板的卷积运算,最终输出的边缘幅度结果可以检测出图像的边缘. 卷积运算是一种邻域运算. 图像处理认为:某一点像素的结果不但和本像素灰度有关,而且和其邻域点值有关. 运用模板在图像上依此对每一个像素进行卷积, 即模板上每一个点的值与其在图像上当前位置对应的像素点值相乘后再相加,得出的值就是该点处理后的新值.边缘检测算法有如下四个步骤：滤波：边缘检测算法主要是基于图像强度的一阶和二阶导数，但导数的计算对噪声很敏感，因此必须使用滤波器来改善与噪声有关的边缘检测器的性能．需要指出，大多数滤波器在降低噪声的同时也导致了边缘强度的损失，因此，增强边缘和降低噪声之间需要折衷．增强：增强边缘的基础是确定图像各点邻域强度的变化值．增强算法可以将邻域（或局部）强度值有显著变化的点突显出来．边缘增强一般是通过计算梯度幅值来完成的．检测：在图像中有许多点的梯度幅值比较大，而这些点在特定的应用领域中并不都是边缘，所以应该用某种方法来确定哪些点是边缘点．最简单的边缘检测判据是梯度幅值阈值判据．定位：如果某一应用场合要求确定边缘位置，则边缘的位置可在子像素分辨率上来估计，边缘的方位也可以被估计出来．在边缘检测算法中，前三个步骤用得十分普遍。

这是因为大多数场合下，仅仅需要边缘检测器指出边缘出现在图像某一像素点的附近，而没有必要指出边缘的精确位置或方向．边缘检测误差通常是指边缘误分类误差，即把假边缘判别成边缘而保留，而把真边缘判别成假边缘而去掉．边缘估计误差是用概率统计模型来描述边缘的位置和方向误差的．我们将边缘检测误差和边缘估计误差区分开，是因为它们的计算方法完全不同，其误差模型也完全不同．这里讨论常用的几种边缘检测器．二、 经典边缘检测算子的理论分析和比较1 . Roberts 算子Roberts 算子是一种斜向偏差分的梯度计算方法, 梯度的大小代表边缘的强度, 梯度的方向与边缘走向垂直。

该算子定位精度高, 但容易丢失部分边缘。

因为没进行平滑处理, 不具有抑制噪声的能力。

用该算子处理边缘陡峭度高且噪声小的图像效果较佳。

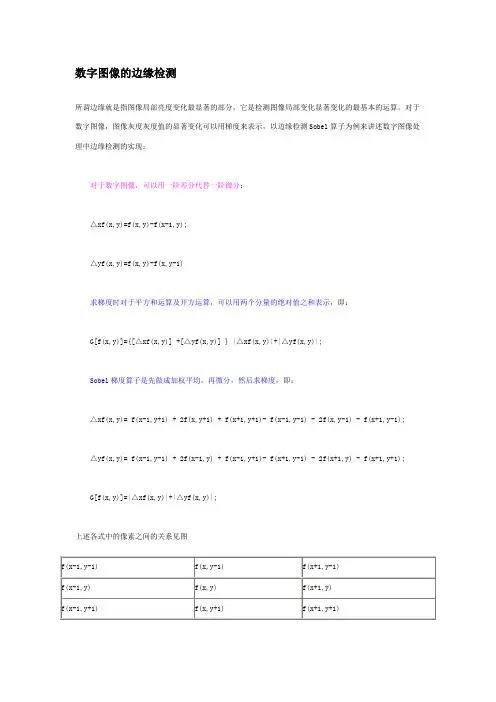

Roberts 交叉算子为梯度幅值计算提供了一种简单的近似方法： ]1,[],1[]1,1[],[],[+-++++-=j i f j i f j i f j i f j i G (1．1)用卷积模板，上式变成：y x G G j i G +=],[ (1．2)其中x G 和y G 由下面的模板计算：G x =-1001 G y =-0110 (1．3)同前面的22⨯梯度算子一样，差分值将在内插点[/,/]i j ++1212处计算．Roberts 算子是该点连续梯度的近似值，而不是所预期的点[,]i j 处的近似值．2 .Sobel 算子和 Prewitt 算子Sobel 算子和P rew it t 算子都是一阶的微分算子,都是先对图像进行平滑处理, 虽然两者都是加权平均滤波, 但是前者邻域的像素对当前像素产生的影响不是等价的, 距离不同的像素具有不同的权值, 对算子结果产生的影响也不同。
