连接器可靠性设计及验证
电连接器可靠性设计探讨

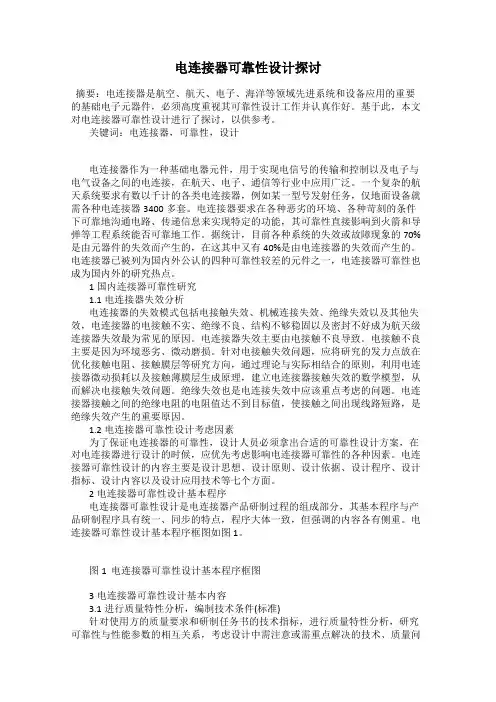

电连接器可靠性设计探讨摘要：电连接器是航空、航天、电子、海洋等领域先进系统和设备应用的重要的基础电子元器件，必须高度重视其可靠性设计工作并认真作好。
基于此，本文对电连接器可靠性设计进行了探讨，以供参考。
关键词：电连接器，可靠性，设计电连接器作为一种基础电器元件，用于实现电信号的传输和控制以及电子与电气设备之间的电连接，在航天、电子、通信等行业中应用广泛。
一个复杂的航天系统要求有数以千计的各类电连接器，例如某一型号发射任务，仅地面设备就需各种电连接器3400多套。
电连接器要求在各种恶劣的环境、各种苛刻的条件下可靠地沟通电路、传递信息来实现特定的功能，其可靠性直接影响到火箭和导弹等工程系统能否可靠地工作。
据统计，目前各种系统的失效或故障现象的 70%是由元器件的失效而产生的，在这其中又有40%是由电连接器的失效而产生的。
电连接器已被列为国内外公认的四种可靠性较差的元件之一，电连接器可靠性也成为国内外的研究热点。
1国内连接器可靠性研究1.1电连接器失效分析电连接器的失效模式包括电接触失效、机械连接失效、绝缘失效以及其他失效，电连接器的电接触不实、绝缘不良、结构不够稳固以及密封不好成为航天级连接器失效最为常见的原因。
电连接器失效主要由电接触不良导致。
电接触不良主要是因为环境恶劣、微动磨损。
针对电接触失效问题，应将研究的发力点放在优化接触电阻、接触膜层等研究方向，通过理论与实际相结合的原则，利用电连接器微动损耗以及接触薄膜层生成原理，建立电连接器接触失效的数学模型，从而解决电接触失效问题。
绝缘失效也是电连接失效中应该重点考虑的问题。
电连接器接触之间的绝缘电阻的电阻值达不到目标值，使接触之间出现线路短路，是绝缘失效产生的重要原因。
1.2电连接器可靠性设计考虑因素为了保证电连接器的可靠性，设计人员必须拿出合适的可靠性设计方案，在对电连接器进行设计的时候，应优先考虑影响电连接器可靠性的各种因素。
电连接器可靠性设计的内容主要是设计思想、设计原则、设计依据、设计程序、设计指标、设计内容以及设计应用技术等七个方面。
连接器设计手册要点
连接器设计手册要点1.介绍连接器的基本知识：连接器的定义、组成部分、分类和主要功能。
具体包括连接器的定义、连接器的分类、连接器的主要组成部分、连接器的功能。
2.详细介绍连接器的材料和制造工艺：不同材料和制造工艺对连接器性能的影响。
重点讨论连接器材料的选择、制造工艺的选择和连接器的成型工艺。
3.连接器的功能和性能参数：介绍连接器的功能和主要性能参数，如电气参数、机械参数、环境参数等。
重点讨论不同类型的连接器的特点，如信号连接器、电源连接器、数据连接器和光纤连接器。
4.连接器的设计原则和方法：介绍连接器设计的基本原则和方法，以确保设计的可靠性和可靠性。
重点讨论连接器的结构设计、接触设计、固定设计和环境适应性设计。
5.连接器的可靠性和可靠性测试：介绍连接器的可靠性要求和可靠性测试方法，以确保连接器在不同环境下的可靠和稳定性能。
重点讨论连接器的可靠性要求、可靠性测试方法和连接器寿命预测。
6.连接器的应用概述：介绍不同领域中连接器的应用，如电子设备、航空航天、汽车、通信等领域。
重点讨论连接器在不同应用领域中的特点和要求。
7.连接器的选型指南：提供连接器选型的指南和建议，以帮助工程师和设计师选择合适的连接器。
重点讨论连接器的选型原则、选型流程和选型考虑因素。
8.连接器的故障分析和故障排除：介绍连接器的常见故障分析和故障排除方法，以解决连接器在使用过程中出现的问题。
重点讨论连接器的常见故障、故障分析方法和故障排除方法。
9.连接器的未来发展趋势和挑战：展望连接器的未来发展趋势和面临的挑战，如高速连接器、微型连接器和无线连接器等。
重点讨论连接器的发展趋势、面临的挑战和未来方向。
10.关键参考：提供连接器设计和应用方面的关键参考资料和文献，在连接器设计和应用过程中提供指导和支持。
连接器设计手册是连接器设计和应用领域的权威参考，对工程师和设计师来说是一本必备的工具书。
通过掌握手册中的要点，工程师和设计师可以更好地理解连接器的性能和特点，选择适合的连接器，并进行有效的设计和应用。
可靠性试验设计规范
Photop Technologies, Inc.
光纤线分四种类型进行验证：250um裸光纤，紧套管光纤，松套管 光纤，加强光缆。如果松套管同时受力，则按松套管光纤要求进 行验证；如果不受力，则按紧套管或裸光纤进行验证。通常，松 套管是PVC,或Hytry材料会延伸裸光纤的受力，增加裸光纤的抗 摩擦能力，但不会延伸拉伸的力。
✓ 扭曲测试 ✓ 侧拉测试 ✓ 光缆保持力测试 距离器件与光纤接触面10cm处施力1分钟，速率400 μm/s。
➢ 允许的终端和引线 器件的引脚需镀金（若为金手指接口）或者镀锡，或者在热焊料中浸润。 另外，为了释放引脚表面应力和避免锡须的形成，如果在镀层的形成和引 脚工艺中要采用回流焊，则锡镀层含铅量必须小于2%。
Photop Technologies, Inc.
2. 性能测试
2.1 光电、机械性能测试 所有的产品都要进行相关的光电、机械等方面的测试，至少要包括SPEC 定义的所有参数。
3.3 燃烧性 器件的燃烧性需满足以下之一 ✓ 通过针焰测试 ✓ 满足UL94V0 ✓ 满足UL94V1，并且示氧值≥28％
3.4 剪切力测试----通常需满足2X。
3.5 可焊性 光电器件或模块的终端或引线需进行可焊性测试。
3.6 引线结合 光电器件或模块的金属引线需进行引线结合力测试。
Photop Technologies, Inc.
➢ 不可控DWDM温度影响 要求与可控一致，高温由60 提高至85℃，低温从－10℃降低 到－40℃。
航天产品部件可靠性分析简介
航天产品部件可靠性分析简介第一篇：航天产品部件可靠性分析简介航天电连接器的可靠性分析电连接器及其组件是航天系统工程重要的配套接口元件，散布在各个系统和部位，负责着信号和能量的传输。
其连接好坏，直接关系到整个系统的安全可靠运行。
由电连接器互连组成各种电路，从高频到低频、从圆形到矩形、从通过上百安培的大电流连接器到通过微弱信号的高密度连接器、从普通印制板连接器到快速分离脱落等特种连接器，几乎所有类型品种的电连接器在航天系统工程中都得到了大量应用。
例如某型号地面设备就使用了各种电连接器400套。
任何一个电连接器接点失灵，都将导致航天器的发射和飞行失败。
战术导弹弹体内的导引头、战斗机、发动机、自动驾驶仪等关键部件，都是通过由电连接器为基础器件，使成百上千个接点的电缆网组成一个完整的武器互连系统，一个接点出现故障，即会导致整个武器系统的失效。
一、航天电连接器的可靠性分析电连接器的可靠性包括固有可靠性和使用可靠性两方面。
图1列出了影响电连接器可靠性的主要因素。
1．固有可靠性电连接器的固有可靠性一般是指电连接器制造完成时所具有的可靠性，它取决于电连接器的设计、工艺、制造、管理和原材料性能等诸多因素。
电连接器制作完成后，其失效模式和失效机理已固定，因此只有在可靠性设计的基础上，保证生产线上严格采取可靠性技术措施（如生产工艺的严格控制、生产环境条件的控制、各工序过程中的质量检测等），才能保证电连接器的固有可靠性。
(1)设计可靠性①合理选材选材是保证电连接器电性能和可靠性的重要前提，电连接器所用材料决定了工作温度上限，而起决定作用的是绝缘材料、环境密封电连接器所用的密封材料、胶粘材料、壳体和接触件所用材料等。
材料选用涉及连接器的力学、电气、环境等性能要求和材料本身的理化性能等。
其中材料热学性能（耐热温度、热导率、高温强度及热变形等）是设计必须考虑的主要因素。
电连接器绝缘体选用不同的绝缘材料，其绝缘耐压等电气性能也有明显差异。
连接器可靠性测试项目及其测试标准
连接器检测一般涉及以下几个项目：插拔力测试、耐久性测试、绝缘电阻测试、振动测试、机械冲击测试、冷热冲击测试、混合气体腐蚀测试等。
连接器具体测试项目如下：（一）连接器插拔力测试参考标准：EIA-364-13目的：验证连接器的插拔力是否符合产品规格要求。
原理：将连接器按规定速率进行完全插合或拔出，记录相应的力值。
（二）连接器耐久性测试参考标准：EIA-364-09目的：评估反复插拔对连接器的影响，模拟实际使用中连接器的插拔状况。
原理：按照规定速率连续插拔连接器直至达到规定次数。
（三）连接器绝缘电阻测试参考标准：EIA-364-21目的：验证连接器的绝缘性能是否符合电路设计的要求或经受高温，潮湿等环境应力时，其阻值是否符合有关技术条件的规定。
原理：在连接器的绝缘部分施加电压，从而使绝缘部分的表面或内部产生漏电流而呈现出来的电阻值。
（四）连接器耐电压测试参考标准：EIA-364-20目的：验证连接器在额定电压下是否能安全工作，能否耐受过电位的能力，从而评定连接器绝缘材料或绝缘间隙是否合适。
原理：在连接器接触件与接触件之间，接触件与外壳之间施加规定电压并保持规定时间，观察样品是否有击穿或放电现象。
（五）连接器接触电阻测试参考标准：EIA-364-06/EIA-364-23目的：验证电流流经接触件的接触表面时产生的电阻值。
原理：通过对连接器通规定电流，测量连接器两端电压降从而得出电阻值。
（六）连接器振动测试参考标准：EIA-364-28目的：验证振动对电连接器及其组件性能的影响。
振动类型：随机振动，正弦振动。
（七）连接器机械冲击测试参考标准：EIA-364-27目的：验证连接器及其组件耐冲击的能力或评定其结构是否牢固。
测试波形：半正弦波，方波。
（八）连接器冷热冲击测试参考标准：EIA-364-32目的：评估连接器在急速的大温差变化下，对于其功能品质的影响。
（九）连接器温湿度组合循环测试参考标准：EIA-364-31目的：评估连接器在经过高温高湿环境储存后对连接器性能的影响。
微小型高密度耐高压电连接器可靠性设计
第５期２０２３年１０月机电元件ＥＬＥＣＴＲＯＭＥＣＨＡＮＩＣＡＬＣＯＭＰＯＮＥＮＴＳＶｏｌ ４３Ｎｏ ５Ｏｃｔ ２０２３收稿日期：２０２３－０５－１０微小型高密度耐高压电连接器可靠性设计伏宁娜，李成宾，张 翔，李 帅，张洪彬（郑州航天电子技术有限公司，河南郑州，４５００６６） 摘要：小型化高压电连接器与电真空器件配套，是小型化、轻量化、高集成度的系统设备中不可缺少的核心元器件，其设计的可靠度直接影响了小型化装备运行的安全性。
本文通过对连接器小型化耐高压结构、界面气隙及密封设计等方面的技术研究，着重叙述了微小型高密度耐高压连接器的产品结构和设计方法，探索了影响高压连接器性能的关键因素。
关键词：微小型；耐高压；连接器；设计Ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１０００－６１３３．２０２３．０５．００２中图分类号：ＴＰ３９１ ９ 文献标识码：Ａ 文章编号：１０００－６１３３（２０２３）０５－０００７－０３１ 引言高压电连接器作为一种高压信号传输元器件，主要用于航空航天电子设备、大功率雷达系统、电子对抗系统、激光装备系统、Ｘ射线装置、行波管和高压电源输送等设备中，与电真空器件配套，是系统工程中不可缺少的部分。
不过，随着整机设备小型化、轻量化、高集成度方向的发展，现有耐高压连接器逐渐暴露出体积过大、轴向尺寸过长、重量过大的缺点，与相应的型号装备发展极不平衡，已严重制约其在小型化型号装备上的应用，且现有的单芯或少芯数已不能满足布线布局需求，故对耐高压电连接器的产品结构、技术性能指标等提出了更高的要求，同时对电连接器提出了耐环境、小型化、轻量化、插拔操作快捷、便于安装固定等要求。
２ 耐高压电连接器的发展历程２．１ 国外发展历程耐高压电连接器在国外早已形成系列化、型谱化生产，广泛使用在型号系统中，美国早在１９７１年制定了核设备用高压电连接器美国国家标准（ＡＮＳＩＮ４２．４－１９７１）。
ＴｙｃｏＡＭＰ公司是最早从事耐高压电连接器产品研制和生产的公司之一，拥有一系列具有自主知识产权的高压电连接器产品，下图１所示的ＬＧＨ系列引线装置为单芯螺纹连接，其特点是体积较小、重量轻、可靠性高，电连接器寿命长，高低空都有优良的耐电压性能，但导线必须先模压在插头中，对需要不同安装线长度的场合通用性较差，电连接器制造工艺复杂，对模具、材料、加工工艺要求高。
电连接器六性分析报告
电连接器六性分析报告电连接器作为电子设备中不可或缺的关键组件，其性能的优劣直接影响着整个系统的可靠性和稳定性。
为了全面评估电连接器的性能，我们对其“六性”——可靠性、维修性、保障性、测试性、安全性和环境适应性进行了深入分析。
一、可靠性可靠性是电连接器最重要的性能指标之一，它反映了电连接器在规定的条件下和规定的时间内，完成规定功能的能力。
影响电连接器可靠性的因素众多，包括设计、材料、制造工艺、使用环境等。
在设计方面，合理的结构设计能够减少接触电阻、提高插拔寿命，并降低失效的风险。
例如，采用多点接触的设计可以增加接触的稳定性，减小接触电阻的波动。
材料的选择也至关重要。
优质的导电材料，如铜合金，能够提供良好的导电性和耐腐蚀性，而绝缘材料则需要具备高绝缘电阻、耐磨损和耐高温的特性。
制造工艺的精度和稳定性直接影响电连接器的质量。
例如，精确的冲压、注塑和电镀工艺可以保证零件的尺寸精度和表面质量，从而提高接触的可靠性。
使用环境中的温度、湿度、振动和冲击等因素也会对电连接器的可靠性产生影响。
在高温环境下，材料的性能可能会下降，导致接触电阻增大；在潮湿环境中，容易发生腐蚀和绝缘性能降低的问题；而振动和冲击则可能导致接触不良甚至零件损坏。
为了提高电连接器的可靠性，我们需要在设计阶段充分考虑各种因素，选择合适的材料和制造工艺，并在使用过程中进行严格的质量控制和可靠性测试。
二、维修性维修性是指电连接器在发生故障后，能够迅速、方便地进行修复或更换的能力。
良好的维修性可以减少设备的停机时间，提高系统的可用性。
电连接器的维修性主要取决于其结构设计和标识。
易于拆卸和安装的结构设计可以大大缩短维修时间。
例如，采用插拔式连接方式的电连接器，在维修时只需直接插拔即可，无需复杂的工具和操作。
清晰的标识也是提高维修性的重要因素。
标识应包括连接器的型号、规格、引脚定义等信息，以便维修人员能够快速准确地识别和更换故障的连接器。
此外，维修性还与备件的供应和维修工具的可用性有关。
连接器的可靠性设计
连接器的可靠性设计连接器是电子设备中不可或缺的组件，其可靠性设计对于电子设备的性能和稳定性具有重要影响。
下面将从连接器的物理可靠性和电气可靠性两方面进行详细介绍。
一、物理可靠性设计：1.材料选择：连接器的外壳和引脚需要能够承受各种环境条件下的物理压力、温度变化和湿度等，因此材料选择非常重要。
常见的连接器材料有金属、塑料和陶瓷等，需要选择具有良好机械和化学性能的材料。
2.结构设计：连接器的结构设计需要考虑力学强度、连接稳定性和紧固性等因素。
通过设计加固结构和密封结构，可以确保连接器具有足够的力学强度和防尘防水性能。
同时，采用可靠的接触结构和引脚设计，可以提高连接器的稳定性和接触可靠性。
3.导电性能：连接器的导电性能决定了信号的传输效果和电流的可靠性。
为了提高连接器的导电性能，需要选择导电性能好的金属材料，并通过合理的引脚设计和接触面积设计来减小接触电阻。
4.抗振性能：电子设备在运输和使用过程中，往往会受到振动和冲击等物理力的作用，因此连接器需要具备良好的抗振性能。
通过设计抗震结构和使用可靠的接触材料，可以减小连接器在振动和冲击下的变形和断裂风险。
二、电气可靠性设计：1.电流和电压：连接器需要根据使用环境和电气要求选择合适的额定电流和电压。
在设计连接器时，需要根据电流和电压进行合适的导线、引脚和插座设计，以确保连接器在额定电流和电压下的正常工作。
2.电绝缘性能：连接器的电绝缘性能决定了其在高压条件下的安全性能。
通过选择合适的绝缘材料和设计绝缘结构，可以提高连接器的绝缘能力，避免电气短路和漏电等安全隐患。
3.防干扰性能：连接器需要具备良好的防干扰能力，以避免外界信号对连接器内部信号的干扰。
通过设计屏蔽结构和使用抗干扰材料，可以提高连接器的防干扰性能，确保信号传输的稳定性和可靠性。
4.插拔次数：连接器的可靠性设计还需要考虑其插拔次数。
通过选择耐用的材料和合理的结构设计，可以提高连接器的耐用性，延长其使用寿命。
电连接器鱼眼端子插拔力及可靠性研究
电连接器鱼眼端子插拔力及可靠性研究夏远志（深圳市长盈精密技术股份有限公司，广东 深圳 518103）[摘 要]为了探索鱼眼端子插合过程中的插拔力和可靠性，首先对鱼眼端子的结构尺寸进行验证，通过ANSYS Workbench 软件进行仿真计算并与实测值对比，得出其插拔力和材料应力均满足设计要求。
然后通过改变鱼眼端子四周圆角，对鱼眼端子插合过程中的插拔力和接触状态进行仿真模拟并进行试验验证，得出圆角大小对鱼眼端子插合过程中的插拔力和可靠性的影响，其原因在于鱼眼端子圆角大小影响其插入印制板孔的接触面积。
研究结果为鱼眼端子设计提供理论支持。
[关键词]电连接器； 鱼眼端子； 有限元分析； 可靠性[中图分类号] TJ630 [文献标志码] A doi ：10.3969/j.issn.1673-6214.2019.05.001[文章编号] 1673-6214(2019)05-0289-05Plugging Force and Reliability of Fish-eye-holeCompliant Pin of Electrical ConnectorXIA Yuan-zhi(Shenzhen Everwin Precision Technology Co., Ltd., Guangdong Shenzhen 518103, China )Abstract: In order to explore the plugging force and reliability of fish-eye-hole compliant pins in the process of plugging, this paper first verified the structure size of a fish-eye-hole compliant pin. Through the simulation calculation based on ANSYS Workbench software and comparison with the measured values, it is concluded that the plugging force and material stress meet the design requirements. Finally, by changing the round corners of the fish-eye-hole compliant pin, the simulation of the plugging force and contact state during the plugging process was carried out, and the experimental verification was carried out. As a result, the influence of round corners on the plugging force and reliability during the plugging process was obtained. The reason is that the size of the round corners of the fish-eye-hole compliant pin affects the contact area when it was plugged into PCB holes. This paper provides theoretical support for the design of fish-eye-hole compliant pins.Key words: electric connector; fish-eye-hole compliant pin; finite element analysis; reliability0 引言电连接器作为一种关键的电子元件，主要用来连接2个相互独立的电子或电器设备，从而实现信号的传输。
电连接器可靠性设计应注意的几个问题
１ 弓 ｌ
言
中对其可靠性有影响的管理、结构 、材料 、工艺 、
保管、使用 、环境 、市场等各种因素 ，同时还应突
出强调以下电连接器可靠性设计原则。 ２１ 贯彻 “ ． 以可 靠性 管理 为 中心 的全 面质 量管
理” 的原则
我国航天 系统 可靠 性工程 的建 立、发展有近 ４ 年的历史 ，在此期 间，可靠性 技术在 电子 系统 Ｏ 中的应用是 非常广泛和成熟 的。但在 电连接器领
维普资讯
第１ 期
２０ ０６年 ３月
机
电
元
件
Ｖ０ ． ６ Ｎ １ 】２ Ｍａ Ｏ ６ Ｌ２ｏ
ＣｏＭ ｏＮＥ ｎ’ ｓ
电连 接 器 可 靠性 设 计应 注意 的几 个 问题
朱风伟
（ 郑州航天电子技术有限公 司 （９ 厂 ） ６３ ，河南 郑州 ４ ００ ） ５０ １
２ 电连接器可靠性设计 的基本原则
可靠 性设 计 是 系统 工 程 ，必 须 在 “ 防为 预
对于电连接器的关键结构和功能必须尽可能实
施量化设计 ， 尽量减少定性或经验设计 ，只有这样
才能实现功能、结构、费用 、进度的最佳组合 ，提
高电连接器的技术和质量水平 ，促进电连接器的设
计手段和设计技能的进步。
应运用反馈控制原理 和统计分析方法来进行产 品的可靠性管理 ，并重视 以下质量控制节点和工艺
过程 的工作 ：产品特性分类 分析、特殊过程控制、
计算机具有高速 、强大的执行 处理功能 ，设计
软件具有先进 的现代设计理论、分析计算方法和仿 真技术 ，两者结合 ，可为我们进行可靠性设计提供
又一种有效措施。
主” “ 、 综合权衡 ” 的工作方针下 ，全方位 考虑、
连接器可靠性测试项目介绍
连接器可靠性测试项目介绍连接器是将一个回路上的两个导体桥接起来，使得电流或者讯号可以从一个导体流向另一个导体的导体设备。
连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。
连接器做可靠性测试项目有插拔力测试、耐久性测试、绝缘电阻测试、振动测试、机械冲击测试、冷热冲击测试、混合气体腐蚀测试等。
连接器可靠性测试方法：1、插拔力测试参考标准：EIA-364-13目的：验证连接器的插拔力是否符合产品规格要求；原理：将连接器按规定速率进行完全插合或拔出，记录相应的力值。
2、耐久性测试参考标准：EIA-364-09目的：评估反复插拔对连接器的影响，模拟实际使用中连接器的插拔状况。
原理：按照规定速率连续插拔连接器直至达到规定次数。
3、绝缘电阻测试参考标准：EIA-364-21目的：验证连接器的绝缘性能是否符合电路设计的要求或经受高温，潮湿等环境应力时，其阻值是否符合有关技术条件的规定。
原理：在连接器的绝缘部分施加电压，从而使绝缘部分的表面或内部产生漏电流而呈现出来的电阻值。
4、耐电压测试参考标准：EIA-364-20目的：验证连接器在额定电压下是否能安全工作，能否耐受过电位的能力，从而评定连接器绝缘材料或绝缘间隙是否合适原理：在连接器接触件与接触件之间，接触件与外壳之间施加规定电压并保持规定时间，观察样品是否有击穿或放电现象。
5、接触电阻测试参考标准：EIA-364-06/EIA-364-23目的：验证电流流经接触件的接触表面时产生的电阻值原理：通过对连接器通规定电流，测量连接器两端电压降从而得出电阻值6、振动测试：参考标准：EIA-364-28目的：验证振动对电连接器及其组件性能的影响。
振动类型：随机振动，正弦振动7、机械冲击测试参考标准：EIA-364-27目的：验证连接器及其组件耐冲击的能力或评定其结构是否牢固；测试波形：半正弦波，方波。
8、冷热冲击测试参考标准：EIA-364-32目的：评估连接器在急速的大温差变化下，对于其功能品质的影响。
电连接器电接触可靠性提升研究
电连接器电接触可靠性提升研究发布时间：2022-09-04T06:24:31.354Z 来源：《科技新时代》2022年2月第3期作者：王凯[导读] 电连接器的作用是实现电信号传输与控制王凯泰州市航宇电器有限公司江苏省，泰州市 225300摘要：电连接器的作用是实现电信号传输与控制，并对电气设备进行电连接，所以其电接触可靠性可对电气设备、相关工作人员生命及财产安全有着直接影响。
而就目前情况而言，电连接器电接触可靠性较低，所以，如何提升电连接器电接触可靠性成为相关工作人员不得不深入思考的问题。
本文就电连接器电接触可靠性提升进行深入研究，旨在为相关工作人员带来启发。
关键词：电连接器；电接触；可靠性引言：目前，电连接器常会出现失效现象，且电接触失效现象为最普遍的失效形式具体表现为二，一是接触对瞬断，二是接触电阻增大。
其可对电气设备造成直接影响，可引起生命安全、财产安全问题，因此，相关工作人员需将电连接器接触可靠性提升重视起来。
鉴于引起电连接器电接触失效的原因较多，所以下列进行了深入分析： 1.电连接器失效机理就目前情况而言，电连接器失效形式可分为三种，一为接触失效，二为绝缘失效，三为机械联接失效。
其中，接触失效为主要电连接器失效形式，且其具体表现为：接触对瞬断、接触电阻增大。
1.1接触压力不足电接触依托于接触对，而接触对由插孔、插针组成。
插孔隶属于弹性零件，质量如何可对电接触效果造成直接影响。
而目前电接触实效的主要原因为：接触压力不足。
即：插针插入插孔时，插孔会产生弹性变形，并对插针产生接触压力，其压力大小、稳定性会对电接触造成直接影响。
倘若接触压力不足，便会引起电接触不稳定，且在机械应力作用下，出现接触对瞬断现象。
1.2金属表面膜层为提高接触性能，接触表面通常会镀有其他金属，而其膜层发生变化，便会对电接触效果造成直接影响。
倘若接触表面为银镀层，在贮存、使用过程中会接触O2、SO2等有害工业气体，再加上空气潮湿度的影响，银镀层会产生化学反应、电化学反应，生成硫化物或氧化物。
连接器选型规范要求
连接器选型规范要求-CAL-FENGHAI.-(YICAI)-Company One1目录 ......................................................................................................... 错误!未定义书签。
1、线对板连接器............................................................................... 错误!未定义书签。
选型重点注意事项...................................................................... 错误!未定义书签。
2、板对板连接器............................................................................... 错误!未定义书签。
选型重点注意事项：.................................................................. 错误!未定义书签。
常用板对板连接器：.................................................................. 错误!未定义书签。
3、线对线连接器............................................................................... 错误!未定义书签。
选型重点注意事项...................................................................... 错误!未定义书签。
常用线对线连接器...................................................................... 错误!未定义书签。
连接器设计手册
连接器设计手册
连接器设计手册是一本详细介绍连接器设计原理、材料、制造工艺、性能测试等内容的手册。
它通常包括连接器的结构设计、电气特性、机械特性、环境适应性、可靠性等方面的内容，以帮助工程师和设计师更好地理解连接器的工作原理和设计要点。
连接器设计手册通常包括以下内容：
1. 连接器的基本原理和分类：介绍连接器的工作原理、分类和应用领域。
2. 连接器的材料和制造工艺：介绍连接器所使用的材料、制造工艺和工艺要求。
3. 连接器的结构设计：详细介绍连接器的结构设计原则、设计要点和设计方法。
4. 连接器的电气特性：介绍连接器的电气性能参数、测试方法和标准要求。
5. 连接器的机械特性：介绍连接器的机械性能参数、测试方法
和标准要求。
6. 连接器的环境适应性：介绍连接器在不同环境条件下的适应性和测试方法。
7. 连接器的可靠性：介绍连接器的可靠性设计原则、测试方法和评估标准。
连接器设计手册是连接器设计和应用领域的重要参考资料，可以帮助工程师和设计师更好地理解连接器的设计原理和要点，提高连接器的设计质量和性能。
网络连接器接触可靠性测试要求及设计总结
网络连接器接触可靠性测试要求及设计总结【摘要】本文介绍了网络连接器在接触可靠性测试方面，业界和大厂的要求，就如何满足这些可靠性测试要求，在设计上关键点做一总结，让从事网络连接器设计者借鉴参考，避免在设计上走弯路。
【关键词】机械冲击；机械振动；摇摆测试；正向力；瞬断（discontinuity）；可靠连接；连接器1.引言电子连接器是电子网络、电子设备、电子终端中完成电功率，电信号传输的精密组件，它的功能及整体质量好坏对系统影响极大。
连接接触可靠性是保证信号传输功能重要的环节，没有可靠的电子连接，就没有先进的电子学。
连接器最重要的功能要求是：将主板和接口设备能够进行可靠连接。
产品在客户端被抱怨的项目各种各样，但其中影响功能的缺陷最不能接受。
图1是机柜布线照片，我们可以看到网线被绑拽，这就对网口连接器母头接触可靠性方面提出更高的要求：包容公头，并能在恶劣状况下可靠连接，怎样才能从设计上保障？怎样测试确认？详见如下内容：图1 机柜布线和连接器公母头外形图图2 机械振动条件和机器图2.网口连接器接触可靠性测试介绍连接器信赖性测试包含机械性能测试，电性能测试，环境性能测试。
其中环境性能测试是考虑产品可靠性的方面，包含耐热性，耐冷性，冷热冲击，温湿循环，烟雾测试，插拔循环，耐焊接热，机械冲击，机械振动，混合气体等等。
针对很多信赖性测试项目，其前后均通过测试低功率接触阻抗项目来判断功能是否完好，其本质上也是考虑其接触性。
但机械振动和机械冲击是直接考虑接触可靠性，通过是否有信号瞬断来判断。
2.1 机械振动依据连接器测试标准：EIA364-28，测试条件：频率10赫兹～500赫兹～10赫兹，振幅1.5mm，测试时间：每个坐标系方向2小时，三个坐标系共计持续6小时，测试样品：母头和公头配合形成信号回路，加载100毫安电流，回路上串连瞬断显示器。
整个测试过程中测试样品不能发生机械损伤，电流信号保持持续畅通，出现电信号瞬断时间不得大于1微秒（百万分之一秒），否则判定不通过。
电连接器可靠性设计探讨
电连接器可靠性设计探讨摘要：电连接器是在航空、航空、电子、海洋等领域使用先进系统和设备必不可少的电子核心部件。
在此基础上，结合电气插头的实际情况，对可靠性设计进行了探讨。
