CAXA线切割使用技巧
CAXA线切割XP版操作说明
调入图框模板文件。
frmsave
存储图框
将定义好的图框文件存盘。
fullview
全屏显示
切换全屏显示和窗口显示
guide
三视图导航
根据两个视图生成第三个视图。
hatch
剖面线
画剖面线。
hatchpos
剖切符号
标出剖面的剖切位置。
headdef
定义标题栏
将一个图形定义为标题栏文件。
headerfill
zoomout
显示缩小
按固定比例(0.8倍)将图形缩小。
透明命令
键盘命令
功能
说明
'about
关于电子图板
CAXA电子图板的版本信息
'cmdlist
命令列表
CAXA电子图板所有命令的列表
'color
颜色
为系统设置颜色。
'copy
图形拷贝
将当前指定图形拷贝到剪贴板上。
'customize
自定义
定制界面
'cut
dimch
倒角标注
标注倒角尺寸。
dimco
坐标标注
按坐标方式标注尺寸。
dimedit
标注编辑
对标注进行编辑。
dimpara
标注参数
设定标注的参数数值。
dist
两点距离查询
查询两点间的距离及偏移量。
drawucs
隐藏/显示坐标系
设置坐标系可见/不可见。
drive
尺寸驱动
对当前拣取的实体组(已经标注尺寸)进行尺寸驱动。
将当前指定图形剪切到剪贴板上。
datin
DAT文件读入
CAXA线切割软件编程的方法与技巧
CAXA线切割软件编程的方法与技巧CAXA线切割软件是一种用于数控机床的编程和控制软件，主要用于控制机床的切割工艺，实现零件的切割加工。
在进行CAXA线切割软件编程时，需要掌握一定的方法和技巧，以确保程序的准确性和高效性。
以下是一些常用的CAXA线切割软件编程的方法与技巧。
1.确定加工工艺：在编程之前，需要先确定切割的工艺，包括切割速度、切割深度、切割方向等。
这些参数会影响到加工的效果和切割工艺的选择。
2.创建零件图形：使用CAXA线切割软件，可以通过CAD功能创建零件的三维模型或二维图形。
需要准确绘制零件的形状和尺寸。
3.链接机床：CAXA线切割软件通常需要连接数控机床进行程序的加载和控制。
在编程之前，需要确保机床与软件之间的连接正常。
4.绘制切割路径：在编程过程中，需要根据零件的图形和加工工艺，绘制切割路径。
可以使用软件提供的绘图工具，在零件上标示出切割路径。
5.确定初始点和切割顺序：在编程过程中，需要确定初始切割点，即切割路径的开始点。
同时，还需要确定切割顺序，即切割路径的先后顺序。
6.设置程序参数：在编程过程中，需要设置一些程序参数，如切割速度、进给速度、切割深度等。
这些参数需要根据具体的加工要求来确定。
7.编写切割指令：在CAXA线切割软件中，可以使用特定的切割指令来控制机床的运动和切割工艺。
需要根据切割路径和加工要求，编写相应的切割指令。
8.优化程序：编程完成后，可以对程序进行优化，以提高切割效率和质量。
可以优化切割路径，减少切割路径的长度和重复运动，降低机床运动的时间和能耗。
9.调试程序：在切割之前，需要对程序进行调试，以确保程序的正确性。
可以通过模拟运动、检查切割路径和参数设置等方式进行调试。
10.文档记录：编程完成后，需要对程序进行文档记录，包括程序参数、切割路径、初始点、切割顺序等信息。
这些信息可以用于后续的程序修改或备份。
总结：CAXA线切割软件编程在数控机床加工中起到了重要的作用。
CAXA线切割软件编程的方法与技巧
C A X A线切割软件编程的
方法与技巧
Revised by Liu Jing on January 12, 2021
前言
线切割加工通过电极丝与导电工件之间放电腐蚀成型来完成工件加工，由于是非接触加工，加工过程中不存在加工应力，因而可以进行普通机械加工难以完成的工件如淬火钢、薄壁件等脆硬材料的加工。
因此线切割加工广泛地应用在机械以及行业中。
美国UGS公司出品的UG软件是一款集
cl，.def），就可以应用于后置处理器中了。
上述采用平面铣模块生成的线切割刀位文件在进行后置处理时，需另外编制后置处理文件。
其中机床类型选择为三轴铣，否则在进行后置处理的时候系统会出错。
其余内容按照编程规范进行编辑、修改即可。
图7 后置处理
文件编辑器
编程实例
以上述图4中的零件为例，采用平面铣模块创建如图5中轨迹2，生成刀位文件。
创建、编辑后处理文件并保存。
通过后置处理生成的NC代码如下，该NC代码在机床上面运行良好。
N1 G00 Y1.;
N2 G01 ;
N3 G01 ;
...
N259 G02 ;
N260 G02 Y-49. ;
N261 M02;
3.结束语
利用UG软件进行线切割数控编程，缩短了程序编制时间，提高了加工效率。
通过对线切割数控规范的分析，创建了后置处理文件并应用于后置处理器，把刀位文件转化成了机床能够识别的NC程序。
同时，通过平面铣模块进行线切割无废料切割程序的编制，丰富了线切割程序走刀方式的多样性和可操作性，成为了线切割编程模块有益的补充。
实践证明，采用这种方法进行线切割程序编制取得了很好的经济效益。
CAXA线切割使用技巧

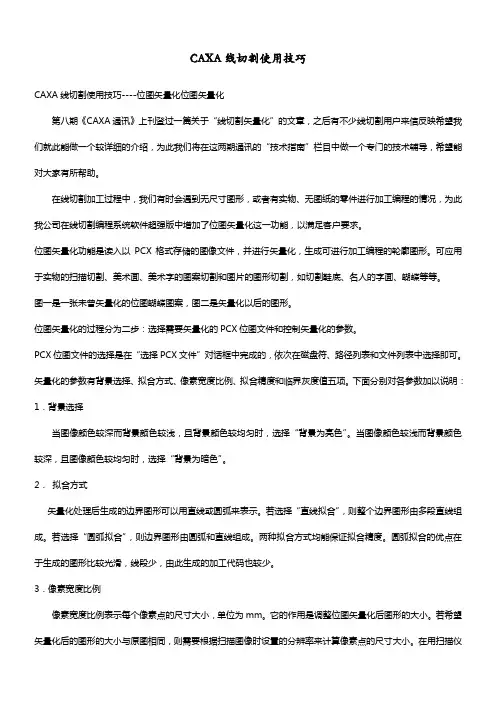

CAXA线切割使用技巧CAXA线切割使用技巧----位图矢量化位图矢量化第八期《CAXA通讯》上刊登过一篇关于“线切割矢量化”的文章，之后有不少线切割用户来信反映希望我们就此能做一个较详细的介绍，为此我们将在这两期通讯的“技术指南”栏目中做一个专门的技术辅导，希望能对大家有所帮助。
在线切割加工过程中，我们有时会遇到无尺寸图形，或者有实物、无图纸的零件进行加工编程的情况，为此我公司在线切割编程系统软件超强版中增加了位图矢量化这一功能，以满足客户要求。
位图矢量化功能是读入以PCX格式存储的图像文件，并进行矢量化，生成可进行加工编程的轮廓图形。
可应用于实物的扫描切割、美术画、美术字的图案切割和图片的图形切割，如切割鞋底、名人的字画、蝴蝶等等。
图一是一张未曾矢量化的位图蝴蝶图案，图二是矢量化以后的图形。
位图矢量化的过程分为二步：选择需要矢量化的PCX位图文件和控制矢量化的参数。
PCX位图文件的选择是在“选择PCX文件”对话框中完成的，依次在磁盘符、路径列表和文件列表中选择即可。
矢量化的参数有背景选择、拟合方式、像素宽度比例、拟合精度和临界灰度值五项。
下面分别对各参数加以说明：1．背景选择当图像颜色较深而背景颜色较浅，且背景颜色较均匀时，选择“背景为亮色”。
当图像颜色较浅而背景颜色较深，且图像颜色较均匀时，选择“背景为暗色”。
2．拟合方式矢量化处理后生成的边界图形可以用直线或圆弧来表示。
若选择“直线拟合”，则整个边界图形由多段直线组成。
若选择“圆弧拟合”，则边界图形由圆弧和直线组成。
两种拟合方式均能保证拟合精度。
圆弧拟合的优点在于生成的图形比较光滑，线段少，由此生成的加工代码也较少。
3．像素宽度比例像素宽度比例表示每个像素点的尺寸大小，单位为mm。
它的作用是调整位图矢量化后图形的大小。
若希望矢量化后的图形的大小与原图相同，则需要根据扫描图像时设置的分辨率来计算像素点的尺寸大小。
在用扫描仪对图像或实物进行扫描时，需设置扫描精度，单位为DPI，即每英寸长度内点的数量。
CAXA线切割讲义共16页文档
• 步骤6、轨迹生成 • 选择“线切割—轨迹生成”，在弹出的参数
表菜单当中，选择切入方式为“直线”， 拐角过渡方式为“尖角”；
• 偏移/补偿值为0.1
• 步骤7、选择加工方向、补偿方向及传丝点、
退出点
• 选择加工方向为顺时针，补偿方向为向内，
传丝点为五角星的正上方角处，然后回车 则，传丝点与退出点重合。（这我们选择 重合）
一、 CAXA线切割XP简介
• CAXA线切割XP版式国产的线切割加工专用
CAD/CAM软件，支持高速走丝线切割机床， 可输出3B、4B及ISO格式的线切割加工程序， 可通过工件图形计算化、走丝轨迹生成及 加工仿真和生成线切割加工程序及代码传 输等步骤实现自动编程。
• 二、 CAXA线切割XP 操作界面认识
• 步骤3、把五边形的对角点连接起来。 • 选择“绘制—基本曲线—直线”。
• 步骤4、删除外圆跟正五边形的边 • a、点击左键选中圆的边，然后点击右键，
在出现的下拉菜单中，选择删除，则删除 圆的边；
• b、以同样的方法把正五边形的边删除。
• 步骤5、删除五角星的内连接线
• 选择“绘制—曲线编辑—裁剪”，然后拾取
• 步骤8、轨迹仿真
• 选择“线切割—轨迹仿真”，然后选择加工
轨迹，按[ESC]键退出仿真。
• 步骤9、生成3B代码
• 选择“线切割—3B代码”，弹出记事本，生成的程序。
• 四、 CAXA线切割XP 的操作视频
• 启动CAXA线切割后，进入系统的主界面如
图。
• 主界面包括绘图功能区、菜单系统及状态
栏三部分；
• （1）绘图功能区 • 绘图功能区是用户进行绘图设计的主要工作区域，它占据
CAA线切割操作说明
等距线
画直线、圆或圆弧的等距离的线。
oldhpglin
老版本HPGL读入
读入老版本HPGL格式的文件。
CAA线切割操作说明
CAXA线切割XP版操作说明
快捷键
文件操作
快捷键
功能
Ctrl+N
新建文件
Ctrl+O
打开已有文件
Ctrl+P
绘图输出
Ctrl+S
保存文件
Alt+X
退出
Alt+F4
关闭窗口
界面操作
快捷键
功能
Ctrl+M
显示/隐藏主菜单
Ctrl+B
显示/隐藏标准工具栏
Ctrl+A
显示/隐藏属性工具栏
Ctrl+U
显示/隐藏常用工具栏
Ctrl+D
显示/隐藏绘制工具栏
Ctrl+R
显示/隐藏当前绘制工具栏
Ctrl+I
显示/隐藏立即菜单
Ctrl+T
显示/隐藏状态栏
Ctrl+1
启用基本曲线工具栏
Ctrl+2
启用高级曲线工具栏
Ctrl+3
启用曲线编辑工具栏
Ctrl+4
启用工程标注工具栏
Ctrl+5
启用块操作工具栏
move
平移
将实体平移或拷贝。
new
新文件
调出模板文件。
newhpglin
新版本HPGL读入
读入新版本HPGL格式的文件。
newold
切换新老界面
切换新老界面
next
显示向后
caxa线切割培训教程pdf(2024)
2024/1/29
27
典型零件加工案例展示
案例一：简单直线切割
展示简单的直线切割过程，包括设置参数、选择刀具、调整切割速度等步骤。
2024/1/29
分析直线切割中可能出现的问题及解决方法。
28
典型零件加工案例展示
案例二：复杂曲线切割
展示复杂曲线的切割过程，包括导入图形、编辑路径、设置切割参数等 步骤。
安全检查
在开机前，应对机床进行全面 检查，确保各部件完好无损，
冷却液充足且无泄漏。
安全操作
在操作过程中，应严格按照安 全操作规程进行，禁止随意触 碰机床运动部件和电极丝。
安全维护
定期对机床进行维护保养，保 持机床的清洁和良好状态，延
长使用寿命。
2024/1/29
26
CHAPTER 06
加工实例分析与经验分享
手工编程方法
通过手动输入加工指令，实现简单图形的线切割编程。
实例分析
以直线和圆弧构成的简单图形为例，详细讲解手工编程的步骤和注意事项。
2024/1/29
21
自动编程策略探讨
2024/1/29
自动编程软件介绍
介绍常用的线切割自动编程软件，如CAXA线切割、Mastercam 等。
自动编程策略
探讨自动编程中的图形识别、路径规划、指令生成等关键策略，提 高编程效率和准确性。
软件背景及发展历程
01
02
03
初始阶段
20世纪80年代，随着计算 机技术的发展，线切割技 术开始应用于机械制造领 域。
2024/1/29
发展阶段
90年代，caxa线切割软件 逐步发展，实现了从二维 到三维的跨越，满足了复 杂零件的加工需求。
caxa线切割软件简单使用说明书
如何从solidworks中将要加工的零件用caxa线切割软件产生线割轨迹代码例如：怎用caxa线切割软件将下图solidworks一般零件文件产生线切割轨迹代码？在solidworks中将上图零件以DXF格式另存点击保存按钮后出现以下界面在输出选项选择。
在输出的对象选项中选择在正视下能产生线切割轨迹轮廓的一个面。
如下图正视该面产生的线切割轨迹轮廓确定后产生以下界面（可以在以下界面删除线段）点击保存就可以产生所选的面的轮廓（DXF格式）用AutoCAD打开刚保存的DXF格式文件对上图修改得到线切割的轨迹图以DXF格式保存用Caxa线切割软件打开刚用AutoCAD保存的DXF格式的文件。
方法：文件→数据接口→DWG/DXF文件读入。
如下图所示点击后出现选择要打开的DXF文件，点击后出现再次选择要打开的DXF文件，点击则可成功读入文件，读入文件后界面如下在菜单栏中点击线切割→轨迹生成。
如右图所示点击轨迹生成后得到以下界面上图的切割参数不用改，点击进入以下界面按照加工需要修改偏移量点击后，得到以下界面界面左下角的操作提示出现上图界面点击鼠标左键选择线切割轨迹轮廓线拾取轮廓后得到以下界面点击箭头选择线切割加工方向，如果点击鼠标左键选择左方向再点击右键确定则得到如下界面（操作界面左下角的操作提示）根据加工要求用鼠标左键点击箭头选择所有补偿方向得到以下界面（操作界面左下角的操作提示）点击开始切割的切入点得（操作界面左下角的操作提示）点击退去点得点击菜单栏的线切割→生成3B代码。
如下图操作点击后得输入文件名，点击得（左下角操作说明）点击鼠标左键选择切割轮廓线再点击鼠标右键确定得操作完成！注意事项：1、路径图的线段不能间断。
CAXA线切割XP版操作说明
dyntrans ebamng edge ellipse enlarge explode eye fcs fomul frmdef frmload frmsave fullview guide hatch hatchpos headdef headerfill headload headsave help hide hole home hpat id idx igesin/igesout iner info insertobject layer ldtext line list ltype mcolor merge mirror mlayer mltype move new
CAXA 线切割 XP 版操作说明 文件操作
快捷键
功能
Ctrl+N
新建文件
Ctrl+O Ctrl+P
打开已有文件 绘图输出
Ctrl+S
保存文件
Alt+X
退出
Alt+F4 界面操作
关闭窗口
快捷键
功能
Ctrl+M
显示/隐藏主菜单
Ctrl+B Ctrl+A
显示/隐藏标准工 具栏 显示/隐藏属性工 具栏
Ctrl+U Ctrl+D Ctrl+R
显示/隐藏常用工 具栏 显示/隐藏绘制工 具栏 显示/隐藏当前绘 制工具栏
Ctrl+I Ctrl+T
显示/隐藏立即菜 单 显示/隐藏状态栏
Ctrl级曲线工具栏
Ctrl+3 Ctrl+4
启用曲线编辑工具栏 启用工程标注工具栏
2024版CAXACAM线切割培训
•CAXACAM 线切割概述•CAXACAM 线切割基础知识•软件界面与基本操作•图形绘制与编辑功能应用•路径规划与优化设置•实际操作演练与技巧分享•故障诊断与排除方法•培训总结与展望目录线切割原理设备组成特点与优势030201线切割技术简介CAXACAM 软件功能01020304图形绘制与编辑加工路径生成加工参数设置模拟仿真与校验应用领域及发展前景应用领域广泛应用于模具制造、精密机械、航空航天、汽车零部件等领域。
发展前景随着制造业的转型升级和智能制造技术的发展，线切割技术将不断向高精度、高效率、智能化方向发展，CAXACAM软件也将不断更新迭代，提升用户体验和加工效率。
同时，线切割技术在新能源、新材料等领域也将有更广阔的应用前景。
切割原理与工艺参数切割原理工艺参数切割液的作用材料特性对切割影响硬度高的材料切割速度慢，切割质量相对较差。
厚度增加，切割难度加大，需要调整工艺参数。
导电性好的材料切割效率高，表面质量好。
热处理后的材料可能会影响切割速度和表面质量。
材料硬度材料厚度材料导电性材料热处理状态安全操作规程及注意事项安全操作规程注意事项显示软件名称、版本及当前打开的文标题栏显示当前操作状态、坐标位置、角度状态栏包含文件、编辑、视图、插入、格式、工具、窗口和帮助等菜单项，提供软件所有功能的入口。
菜单栏工具栏用户进行图形绘制和编辑的主要区域。
绘图区0201030405软件界面布局介绍编辑菜单提供撤销、重做、复制、粘贴、剪切、全选等编辑操作功能。
文件菜单包括新建、打开、保存、另存为、导入、导出等文件操作功能。
视图菜单包括缩放、平移、旋转、镜像、阵列等视图操作功能。
插入菜单提供插入点、直线、圆、圆弧、多段线等图形元素的功能。
格式菜单包括图层管理、颜色、线型、线宽等格式化操作功能。
工具菜单提供选项设置、自定义工具栏、快捷键设置等工具。
窗口菜单帮助菜单工具栏使用技巧定制工具栏快捷键使用右键菜单拖动工具栏基本图形绘制方法矩形、多边形绘制直线、圆弧绘制利用软件中的矩形、多边形工具，可以方便地绘制出各种规则的多边形。
2024版CAXA线切割教程
•绪论•CAXA线切割基础知识•CAXA线切割软件操作•图形绘制与编辑目录•加工路径生成与优化•仿真模拟与加工验证•实际案例分析与操作演示1 2 3CAXA线切割软件简介线切割加工原理CAXA线切割软件界面介绍CAXA线切割概述学习目的与要求掌握CAXA线切割软件的基本操作熟悉线切割加工工艺能够运用CAXA线切割软件进行简单零件的加工课程内容与安排课程主要内容介绍本课程的主要知识点、技能点和重点难点。
课程安排与时间分配详细列出本课程的章节安排、每章节的学习目标和时间安排。
学习方法与建议提供本课程的学习方法、学习建议和资源获取途径，帮助学员更好地完成学习任务。
线切割加工原理电火花线切割01加工过程02蚀除金属03电极丝系统包括电极丝、导轮、张紧装置等，用于传输和定位电极丝。
床身支撑和固定各部件的基础结构，保证机床的刚性和稳定性。
工作台承载工件并实现其进给运动的部件，通常由伺服电机驱动。
脉冲电源提供脉冲放电所需的电能，其性能直接影响加工质量和效率。
控制系统控制机床各部件的协调工作，实现加工过程的自动化。
线切割机床结构加工准备包括选择电极丝材料、确定电极丝直径、选择工件装夹与定位将工件固定在工作台上，并确保其位置精度和稳加工参数设置开始加工加工过程监控加工完成处理线切割加工工艺安装步骤下载CAXA线切割软件安装包。
双击安装包，按照提示进行安装。
选择安装路径和相关组件。
完成安装后，重启计算机。
启动方法在桌面或开始菜单找到CAXA线切割软件图标。
双击图标启动软件。
菜单栏工具栏绘图区显示和编辑图形的主要区域。
状态栏显示当前操作状态和提示信息。
图形绘制图形编辑线切割路径生成01模拟仿真02代码生成与输出03新建文件打开文件保存文件关闭文件撤销/重做选择对象选择绘图区中的图形对象进行编辑或操作。
删除对象属性修改通过指定起点和终点坐标，或使用极坐标方式绘制直线。
指定圆心、半径以及起始和终止角度，或使用三点定位方式绘制圆。
2024年CAXA线切割培训教程
CAXA线切割培训教程一、引言随着我国工业技术的快速发展，线切割技术作为一种高精度、高效率的加工方法，在模具制造、机械加工等领域得到了广泛应用。
CAXA线切割软件是一款具有强大功能的国产CAD/CAM软件，广泛应用于线切割编程与加工。
为了帮助大家更好地掌握CAXA线切割软件的使用，本文将为大家详细讲解CAXA线切割的培训教程。
二、CAXA线切割软件概述1.软件界面CAXA线切割软件界面主要包括菜单栏、工具栏、绘图区、属性栏、状态栏等部分。
用户可以通过菜单栏和工具栏进行绘图、编辑、设置等操作。
2.软件功能（1）绘图功能：支持绘制直线、圆弧、椭圆、矩形等基本图形，以及多段线、样条曲线等复杂图形。
（2）编辑功能：支持对图形进行移动、旋转、镜像、缩放等操作，以及图形的修剪、延伸、打断等编辑操作。
（3）图层管理：支持创建、删除、隐藏、锁定图层等操作，便于用户管理图形。
（4）线切割编程：支持各种线切割路径，如轮廓切割、轮廓偏移切割、轮廓轮廓切割等。
（5）加工仿真：支持对线切割路径进行仿真，便于检查路径的正确性。
（6）后处理：支持线切割机床能识别的NC代码，便于进行实际加工。
三、CAXA线切割基本操作1.绘图操作（1）绘制直线：在工具栏选择“直线”工具，绘图区确定起点，拖动鼠标确定终点，松开鼠标完成绘制。
（2）绘制圆弧：在工具栏选择“圆弧”工具，绘图区确定圆心，拖动鼠标确定半径，松开鼠标完成绘制。
（3）绘制椭圆：在工具栏选择“椭圆”工具，绘图区确定中心点，拖动鼠标确定长轴和短轴，松开鼠标完成绘制。
2.编辑操作（1）移动图形：选中要移动的图形，工具栏的“移动”按钮，拖动鼠标进行移动，松开鼠标完成操作。
（2）旋转图形：选中要旋转的图形，工具栏的“旋转”按钮，输入旋转角度，“确定”完成操作。
（3）镜像图形：选中要镜像的图形，工具栏的“镜像”按钮，选择镜像线，“确定”完成操作。
3.线切割编程（1）轮廓切割：在菜单栏选择“线切割”→“轮廓切割”，选择要切割的图形，设置切割参数，切割路径。
caxa线切割软件简单使用说明书2024新版
问题。
在线视频教程
在各大在线教育平台搜索caxa线切割 软件相关课程，观看专业讲师的视频 教程，提升实际操作能力。
实践项目与案例
寻找一些实际的线切割加工项目或案 例，尝试使用caxa软件进行设计和加 工，提升实战能力。
常见问题解答
安装步骤及注意事项
安装步骤及注意事项
01
注意事项
02 安装过程中请关闭杀毒软件或防火墙，以 免误删安装文件。
03
安装完成后，请重新启动计算机以确保软 件正常运行。
04
如遇安装问题，请查阅软件安装说明或联 系技术支持。
02
CATALOGUE
界面介绍与基本操作
启动软件及界面组成
启动软件
双击桌面上的caxa线切割软件图标 ，或者在开始菜单中找到并点击软件 名称来启动软件。
常见故障识别
了解设备常见故障类型及其表现，如电源故 障、传感器故障等。
故障排除步骤
根据诊断结果，按照软件提供的故障排除指 南进行操作，逐步解决问题。
诊断工具
使用caxa软件提供的故障诊断工具，对设备 进行快速诊断，定位故障源。
技术支持
如遇到无法解决的问题，可联系caxa技术支 持团队寻求帮助。
07
辑特定图层上的对象。
04
CATALOGUE
线切割路径规划与优化
路径规划原则和方法
安全性
确保切割路径不会与夹具、工件其他 部分或机床发生碰撞。
高效性
优化路径以减少空行程、提高切割速 度和效率。
路径规划原则和方法
精度
保证切割路径的精度以满足工件加工要求。
手动规划
【免费下载】CAXA线切割XP版操作说明
CAXA线切割XP版操作说明文件操作编辑操作快捷键功能快捷键功能Ctrl+N新建文件Ctrl+C图形复制Ctrl+O打开已有文件Ctrl+V图形粘贴Ctrl+P 绘图输出Alt+BackSpace 取消操作Ctrl+S保存文件Delete删除Alt+X退出Shift+Delete 图形剪切Alt+F4 关闭窗口Shift+Esc 退出Ole对象的在位编辑界面操作Ctrl+Insert 复制快捷键功能Shift+Insert 粘贴Ctrl+M显示/隐藏主菜单Ctrl+X 剪切Ctrl+B显示/隐藏标准工具栏Ctrl+Y恢复操作（redo）Ctrl+A显示/隐藏属性工具栏Ctrl+Z取消操作（undo）Ctrl+U显示/隐藏常用工具栏显示操作Ctrl+D显示/隐藏绘制工具栏快捷键功能Ctrl+R显示/隐藏当前绘制工具栏F2切换显示当前坐标/显示相对移动距离Ctrl+I显示/隐藏立即菜单F3显示全部Ctrl+T 显示/隐藏状态栏F4使用参考点Ctrl+1启用基本曲线工具栏F5切换坐标系Ctrl+2启用高级曲线工具栏F6动态导航Ctrl+3启用曲线编辑工具栏F7三视图导航Ctrl+4启用工程标注工具栏F8启用/关闭鹰眼Ctrl+5启用块操作工具栏F9全屏显示Ctrl+6启用库操作工具栏Home显示还原PageUp显示放大（1.25倍）PageDown显示缩小（0.8倍）↑上移↓下移←左移→右移键盘命令普通命令键盘命令功能说明about 关于电子图板CAXA电子图板的版本信息angle角度查询查询角度。
arc圆弧画圆弧。
area 面积查询查询封闭面的面积。
array 阵列将实体按圆形或矩形阵列。
arrow 箭头单独绘制箭头或为直线、曲线添加箭头。
attrib块属性显示、修改块属性。
atttab块属性表制作块属性表。
barcen 重心查询查询封闭面的重心。
block块生成将一个图形组成块。
break打断将直线或曲线打断。
CAXA线切割培训教程
引言概述：CAXA线切割是一种广泛应用于模具制造、金属加工等领域的数控切割技术。
在CAXA线切割培训教程（一）中，我们介绍了CAXA 线切割的基本工艺流程和软件操作知识。
本文将进一步深入探讨CAXA线切割的高级技术和应用，主要包括曲线切割、材质选择、切割参数调整、自动化操作以及常见问题解决等五个大点。
正文内容：一、曲线切割1. 曲线切割工艺概述：CAXA线切割可以实现各种复杂曲线的切割，而不仅仅局限于直线或简单的形状。
在曲线切割中，我们需要考虑切割路径的优化以及切割速度的控制。
2. 切割路径优化方法：介绍常用的曲线切割路径优化方法，如最短路径算法、最优平滑曲线算法等。
这些方法可以帮助我们提高切割效率和切割质量。
3. 切割速度控制技巧：探讨如何根据切割曲线的复杂程度和材料特性来确定切割速度。
同时，介绍如何合理调整切割速度来避免切割过程中的问题，如烧孔、毛刺等。
二、材质选择1. 材质选择的重要性：不同材质的切割会涉及到不同的参数设置和工艺要求。
因此，选择适合的材质是确保切割质量的关键。
2. 常见切割材质的特点：介绍常见的切割材质，如钢板、铝合金、不锈钢等，并详细分析它们的特点和适用范围。
帮助读者更好地理解每种材质的切割要求。
3. 材质选择的考虑因素：提供一些选材的指导原则，如材质的硬度、厚度、热导率等因素对切割结果的影响。
让读者能够根据实际需求选择合适的切割材质。
三、切割参数调整1. 切割参数概述：介绍CAXA线切割中常用的切割参数，如切割速度、切割压力、电子控制器参数等。
这些参数的调整可以直接影响到切割效果和切割速度。
2. 调整参数的方法和技巧：分享一些调整切割参数的实用技巧，如逐渐调整法、试错法等。
同时，探讨每个参数对切割结果的影响，以便读者可以有针对性地调整参数。
3. 切割参数的优化：介绍一些常见的切割参数优化方法，如切割速度与切割压力的配合优化、切割速度的加速和减速控制等。
这些方法可以帮助读者提高切割效率和切割质量。
caxa线切割同步传输参数设置
caxa线切割同步传输参数设置摘要：1.同步传输概述2.同步传输参数设置方法3.注意事项与建议正文：随着现代制造业的发展，线切割技术在我国制造业中得到了广泛的应用。
CAXA线切割同步传输参数设置是实现高效、稳定切割的关键。
本文将介绍CAXA线切割同步传输参数的设置方法及其注意事项。
一、同步传输概述同步传输是指在切割过程中，切割机床与控制系统之间的数据传输。
同步传输的实现能够保证切割指令的准确性和实时性，从而提高切割效率和质量。
CAXA线切割同步传输主要包括以下几个方面：1.切割轨迹传输：将切割路径、速度等轨迹信息传输到机床，指导机床按照预设轨迹进行切割。
2.切割参数传输：将切割功率、进给速度、切割液等参数传输到机床，以实现最佳切割效果。
3.安全防护信息传输：将安全防护措施及报警信息传输到机床，确保切割过程的安全性。
二、同步传输参数设置方法1.打开CAXA线切割软件，进入参数设置界面。
2.在“切割参数”选项卡中，根据实际需求调整切割功率、进给速度等参数。
3.在“轨迹设置”选项卡中，绘制切割轨迹或导入已有轨迹文件，设置轨迹类型、速度等参数。
4.在“安全防护”选项卡中，根据实际情况设置安全防护措施，如设置紧急停止按钮、预警信号等。
5.确认无误后，点击“保存”按钮，将设置的参数保存到系统中。
三、注意事项与建议1.同步传输参数设置时，应确保切割机床与控制系统之间的连接稳定，避免数据丢失或干扰。
2.切割参数设置要根据实际切割材料、厚度等因素进行调整，以保证切割效果。
3.在设置安全防护措施时，要充分考虑操作人员的安全，确保紧急情况下能够及时停止切割。
4.定期检查同步传输参数设置，如发现异常，及时调整相关参数，确保切割过程的正常进行。
通过以上步骤，您可以完成CAXA线切割同步传输参数的设置。
合理的同步传输参数设置能够提高切割效率和质量，降低生产成本。
caxa线切割同步传输参数设置
caxa线切割同步传输参数设置摘要：I.引言- 介绍caxa 线切割同步传输参数设置II.参数设置- 传输模式选择- 传输速度设置- 传输方向设置- 补偿设置III.参数设置方法- 手动设置- 自动设置IV.设置注意事项- 避免干扰- 确保连接正确- 防止烧坏V.结论- 总结caxa 线切割同步传输参数设置的重要性正文：caxa 线切割同步传输参数设置是caxa 线切割操作中的重要环节。
正确的参数设置可以保证切割的精度和效率。
下面将详细介绍caxa 线切割同步传输参数设置的相关内容。
首先，传输模式选择。
caxa 线切割同步传输参数设置中，传输模式选择是一个重要的步骤。
通常，传输模式分为手动和自动两种。
在手动模式下，操作员需要根据实际情况手动设置传输参数；在自动模式下，caxa 线切割软件会自动根据图形信息设置传输参数。
其次，传输速度设置。
传输速度设置也是一个重要的参数。
传输速度过快或过慢都会影响切割效果。
一般来说，传输速度应该根据实际情况进行调整，以保证切割效果最佳。
第三，传输方向设置。
传输方向设置通常是指切割的顺时针或逆时针方向。
这个参数也需要根据实际情况进行设置，以保证切割效果最佳。
最后，补偿设置。
补偿设置是为了弥补传输过程中的误差。
通常，补偿设置包括x 轴和y 轴的补偿。
这个参数也需要根据实际情况进行设置，以保证切割精度。
在参数设置过程中，还需要注意一些问题。
首先，要避免干扰。
在设置参数时，应该尽量避免其他设备的干扰，以保证参数设置的准确性。
其次，要确保连接正确。
在设置参数时，应该检查连接是否正确，以防止烧坏设备。
最后，要防止烧坏。
在设置参数时，应该注意防止设备烧坏，以保证设备的正常使用。
总之，caxa 线切割同步传输参数设置是caxa 线切割操作中的重要环节。
正确的参数设置可以保证切割的精度和效率。
CAXA怎么修剪直线？CAXA剪裁直线的六种方法
CAXA怎么修剪直线？CAXA剪裁直线的六种⽅法CAXA绘图的时候，直线画长了，想要修剪⼀下，该怎么修剪呢？下⾯我们就来看看详细的教程。
CAXA CAD电⼦图板2018 SP0 64位/32位中⽂安装免费版⽀持win10类型：3D制作类⼤⼩：838.5MB语⾔：简体中⽂时间：2017-05-22查看详情⼀、相交的两条直线——裁剪-快速修剪1、对于相交的两条直线，可以⽤三种⽅法进⾏修剪，分别是：修剪，延伸，打断后删除。
这⾥先及诶少修剪⾥的第⼀种⽅法——快速修剪。
在【修改】菜单处找到【裁剪】，左下⽅选择【快速修剪】。
⿏标（此时变为⽅块）悬停在想要裁剪的部位，点击。
2、点击⿏标后，我们即可完成修剪，类似的直线都可以采⽤这种⽅法修剪。
⼆、相交的两条直线——裁剪--拾取边界1、⽤【裁剪】命令下的【拾取边界】也可以完成修剪。
具体⽅法是，选择边界直线作为剪⼑线，并⽤⿏标右键确定（这点与快速修剪不同），然后选择要编辑直线需删除的⼀侧即可完成，修剪的结果与【快速修剪】法得到的⼀致。
三、相交的两条直线——延伸-齐边1、⽤【修改】→【延伸】下的【齐边】命令也可以完成修剪。
在【修改】菜单⾥找到【延伸】图标，在左下⽅点击【延伸】，转换为【齐边】。
2、先选择⽤于修剪的剪⼑线，再选择要修剪的直线（想要删除的⼀侧），即可完成修剪。
当然，【齐边】功能与⽅法⼀【裁剪】功能⾥的【拾取边界】类似。
四、相交的两条直线——打断1、在【修改】菜单⾥找到【打断】，左下⾓选择【⼀点打断】。
2、选择要打断的直线，然后⽤⿏标捕捉到交点（注意在右下⾓将模式选择为智能），捕捉后点击⿏标左键。
3、⽤⿏标左键选择要删除的部分，之后⽤键盘上的Delete键将其删除，即可实现修剪了。
五、不相交的两条直线--延伸-齐边1、如果两条直线并不相交，⽽想让⼀条直线的边界到达另⼀条直线，可以利⽤【修改】菜单下的【齐边】功能实现。
先⽤⿏标左键拾取剪⼑线，再选择要编辑的直线，即可完成。
CAXA线切割XP操作说明
图纸检索
按给定条件检索图纸
igesin/igesout
IGES读入/输出
读入/输出IGES文件
iner
惯性矩查询
查询选中实体的惯性矩。
info
服务信息
服务信息
insertobject
插入对象
插入OLE对象到当前文件中。
layer
层控制
通过层控制对话框对层进行操作。
ldtext
引出说明
画出引出线。
headload
调入标题栏
调入标题栏模板文件。
headsave
存储标题栏
将定义好的标题栏文件存盘。
help
帮助索引
CAXA电子图板的帮助
hide
块消隐
作消隐处理。
hole
孔/轴
画孔或轴并同时画出它们的中心线。
home
显示复原
恢复图形的初始状态。
hpat
剖面图案
设定剖面图案的样式。
id
点查询
查询一个点的坐标。
功能
说明
about
关于电子图板
CAXA电子图板的版本信息
angle
角度查询
查询角度。
arc
圆弧
画圆弧。
area
面积查询
查询封闭面的面积。
array
阵列
将实体按圆形或矩形阵列。
arrow
箭头
单独绘制箭头或为直线、曲线添加箭头。
attrib
块属性
显示、修改块属性。
atttab
块属性表
制作块属性表。
barcen
ptnoedit
编辑序号
修改零件序号的位置。
quit
CAXA线切割软件编程的方法与技巧
前言线切割加工通过电极丝与导电工件之间放电腐蚀成型来完成工件加工，由于是非接触加工，加工过程中不存在加工应力，因而可以进行普通机械加工难以完成的工件如淬火钢、薄壁件等脆硬材料的加工。
因此线切割加工广泛地应用在机械以及模具行业中。
美国UGS公司出品的UG软件是一款集CAD/CAM/CAE于一身的高端三维CAD 软件。
其中包含零件设计、二维工程图、零件加工和仿真以及有限元分析等模块。
通过模块之间的无缝集成，实现了零件的三维信息在设计、数控加工以及有限元分析模块之间的共享，具有设计修改方便，更新迅速等特点。
1．UG线切割编程功能1.1 UG线切割模块UG的线切割模块包含无废料内部切割、工件内形切割、外形切割以及开口轮廓切割等几个加工子模块，如图1所示。
用户可以根据加工需要，灵活选择其中一个或者几个子模块，就可以完成零件的线切割加工任务。
这些模块基本上满足零件了从2轴到4轴的线切割加工需求。
图1 UG线切割加工模块在线切割加工中，有的工件型腔（大深径比）需要采用无废料切割方式把型腔内的材料全部腐蚀掉以完成加工。
通过UG线切割模块里面的无废料内部切割方式生成的刀具轨迹，有时存在不合理的刀路，如尖角等，这就要求我们对走刀方式进行控制。
然而采用无废料内部切割模块生成的程序其走刀方式是软件默认的方式，无法控制、修改。
1.2 巧用UG平面铣模块编制线切割程序由于线切割编程模块存在不便之处，在分析了UG平面铣模块的特点后，决定采用这个模块来编制线切割无废料内部切割程序，达到控制线切割走刀方式的目的。
图2为平面铣模块的子模块面板。
图2 平面铣模块UG平面铣模块是针对零件的平面部分进行三轴加工的模块，其特点是铣削加工发生在XY平面上，Z轴的作用主要是下刀、提刀以及在加工中避让夹具等功能。
走刀方式具有灵活、易于控制等优点，可采取的走刀方式有单方向、往返方式、跟随工件外形、铣外形以及混合加工等等，如图3所示。
线切割机床的工作平面为XY 平面，通过线切割丝在二维平面上的运动完成零件的加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAXA线切割使用技巧
CAXA线切割使用技巧----位图矢量化位图矢量化
第八期《CAXA通讯》上刊登过一篇关于“线切割矢量化”的文章，之后有不少线切割用户来信反映希望我们就此能做一个较详细的介绍，为此我们将在这两期通讯的“技术指南”栏目中做一个专门的技术辅导，希望能对大家有所帮助。
在线切割加工过程中，我们有时会遇到无尺寸图形，或者有实物、无图纸的零件进行加工编程的情况，为此我公司在线切割编程系统软件超强版中增加了位图矢量化这一功能，以满足客户要求。
位图矢量化功能是读入以PCX格式存储的图像文件，并进行矢量化，生成可进行加工编程的轮廓图形。
可应用于实物的扫描切割、美术画、美术字的图案切割和图片的图形切割，如切割鞋底、名人的字画、蝴蝶等等。
图一是一张未曾矢量化的位图蝴蝶图案，图二是矢量化以后的图形。
位图矢量化的过程分为二步：选择需要矢量化的PCX位图文件和控制矢量化的参数。
PCX位图文件的选择是在“选择PCX文件”对话框中完成的，依次在磁盘符、路径列表和文件列表中选择即可。
矢量化的参数有背景选择、拟合方式、像素宽度比例、拟合精度和临界灰度值五项。
下面分别对各参数加以说明：1．背景选择
当图像颜色较深而背景颜色较浅，且背景颜色较均匀时，选择“背景为亮色”。
当图像颜色较浅而背景颜色较深，且图像颜色较均匀时，选择“背景为暗色”。
2．拟合方式
矢量化处理后生成的边界图形可以用直线或圆弧来表示。
若选择“直线拟合”，则整个边界图形由多段直线组成。
若选择“圆弧拟合”，则边界图形由圆弧和直线组成。
两种拟合方式均能保证拟合精度。
圆弧拟合的优点在于生成的图形比较光滑，线段少，由此生成的加工代码也较少。
3．像素宽度比例
像素宽度比例表示每个像素点的尺寸大小，单位为mm。
它的作用是调整位图矢量化后图形的大小。
若希望矢量化后的图形的大小与原图相同，则需要根据扫描图像时设置的分辨率来计算像素点的尺寸大小。
在用扫描仪对图像或实物进行扫描时，需设置扫描精度，单位为DPI，即每英寸长度内点的数量。
例如：200DPI表示每英寸范围内200个点。
每英寸范围内的点数越多，扫描精度越高，每个点的尺寸越小，图像越精密。
若扫描分辨率为300DPI，则每个点的大小为1/300英寸，换算成以mm为单位，则每个点的大小为25.4/300=0.085mm。
此时，在“像素宽度比例”中填入参数0.085，则矢量化处理后的图形与原图像大小相同。
4．拟合精度
拟合精度值越小，拟合精度越高，轮廓形状越精细，但有可能出现较多的锯齿。
适当降低拟合精度，可以消除锯齿。
精度过低会使轮廓形状出现较大偏差。
拟合精度取值范围1-2为宜。
5．临界灰度值
在有灰度的图像中,像素值的范围是0-255。
当像素值为0,则图像的颜色为纯黑色,当像素值为255，则图像的颜色为纯白色,其它的像素介于黑白之间。
在矢量化过程中，区分黑白像素的分界值即为“临界灰度值”。
CAXA 软件在读入PCX图像文件时，自动以背景的灰度值为“临界灰度值”。
当软件算出的图像灰度范围较大时，软件会提示输入临界灰度值，点击“临界灰度”菜单，其下括号中出现的范围就是软件算出的图像灰度范围。
若背景灰度较为均匀，且与图形灰度对比较为明显，将临界灰度值设为背景的灰度值效果较好。
假设背景为白色，那么软件给出的范围中最大值为背景灰度值，可将这一数值设为临界灰度值。
反之，若图形灰度较为均匀，且与背景灰度对比较为明显，将临界灰度值设为图形的灰度值效果较好。
注意:
1．“CAXA线切割”超强版只处理16位以下的PCX图像文件。
用户若有其它图像文件，如JPG、BMP等图像文件请转换成PCX图像文件。
2．PCX图像文件最好为黑白两色图像。
3．PCX图像不能仅仅是封闭的单线图形，曲线内部应有填充部分。
4．若需要将图形放大或缩小，可在“几何变换”菜单中选取“放缩”功能，在屏幕的右下角的立即菜单中输入所需的比例值，即可实现图形的放缩。
