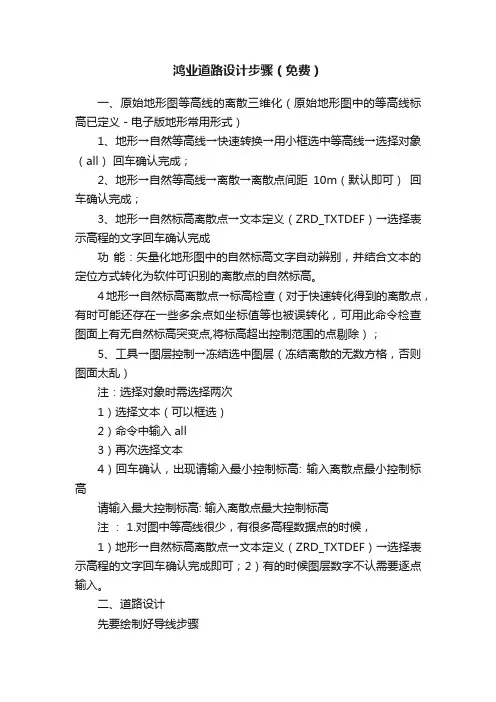

鸿业道路设计步骤

一、原始地形图等高线的离散三维化（原始地形图中的等高线标高已定义－电

子版地形常用形式）

1、地形→自然等高线→快速转换→用小框选中等高线→选择对象（all）回车确认完成；

2、地形→自然等高线→离散→离散点间距10m（默认即可）回车确认完成；

3、地形→自然标高离散点→文本定义（ZRD_TXTDEF）→选择表示高程的文字回车确认完成

功能：矢量化地形图中的自然标高文字自动辨别，并结合文本的定位方式转化为软件可识别的离散点的自然标高。

4地形→自然标高离散点→标高检查（对于快速转化得到的离散点，有时可能还存在一些多余点如坐标值等也被误转化，可用此命令检查图面上有无自然标高突变点,将标高超出控制范围的点剔除）；

5、工具→图层控制→冻结选中图层（冻结离散的无数方格，否则图面太乱）

注：选择对象时需选择两次

1）选择文本（可以框选）

2）命令中输入all

3）再次选择文本

4）回车确认，出现请输入最小控制标高: 输入离散点最小控制标高

请输入最大控制标高: 输入离散点最大控制标高

注： 1.对图中等高线很少，有很多高程数据点的时候，

1）地形→自然标高离散点→文本定义（ZRD_TXTDEF）→选择表示高程的文字回车确认完成即可；2）有的时候图层数字不认需要逐点输入。

二、道路设计

先要绘制好导线步骤

1.根据地形变化情况，先在地形图上画出道路交点大概位置（用醒目圆表示）；

2.平面→自动定线→图面提取（选中刚才定的道路交点圆）→命令行输入（S）→逐个捕捉道路交点圆→保存文件→绘制得到的线为导线

（一）平面设计（导线法线形设计）

注：先要绘制好导线

1、平面→导线法线性设计；

注：可以先进行动态设计，拖动；然后输入具体参数。

2、平面→桩号→定义桩号（选择定义好的中心线或选择好中线，输入ALL）注意：只能在程序可以识别的中心线上才能定义桩号。

3、平面→桩号→自动标注桩号；

4、平面→平面线性检查→从图面提取→检查→查看出现TXT文本；

5、平面→线转道路；（主要针对城市道路板块类型，公路只要给出边线即可）

6、平面→桩号→定义主桩号→；

7、平面→超高加宽设计→横断面设计→选择标准横断面类型→保存→退出横断面界面→单弯道设置→保存→计算→退出；

8、有桥涵情况：编辑→辅助设施→道路桥涵；

9、交叉口处理：平面→道路绘制→选择交叉处理；

10、标注→路宽自动标注（交互标注等）；

11、工具→图层控制→所有层打开→平面→自动裁图（模型）→生成裁图列表；

（二）纵断面设计

1、纵断→地形图提取自然标高→保存（假如出现离散点少于3个则重新离散等高线），或者

是离散网格已关闭的话打开所有冻结层即可；

2. 纵断→

2、纵断→定义拉坡参考点（保存文件）；

3、桥涵构造物，地质情况：纵断→纵断综合数据定义（可以图面提取或者直接增加）→右侧输入位置点击鼠标右键增加桩号与内容，桥涵可以图面处理；

4、纵断→道路纵断设计→有四种拉坡方式→先绘制草图（在草图上动态拉坡）→请选择自然标高文件→对话框中点击自然标高文件→浏览找到地面文件打开；

在出来的对话图选上：图面点取变坡点和草图显示标高栏。有四种拉坡方式

1）一般首先选择动态拉坡按钮（下面第二个）选择黄色设计线，拖动到变坡点应该合理的设计位置，进行自有拖动设计；

2）根据合适的坡长坡度与坡率情况调整坡长瑜坡度直道设计合理为止。

3）点击竖曲线设计按钮（下面第二个）拖动设计竖曲线大小，或者直接输入竖曲线半径精确控制

4）选择是否要网格

5）保存数据。

5、纵断→纵断规范检查→检查→查看

6、纵断→纵断面表头制定设置图中竖栏内容和先后顺序，其中设置高程小数位数为两位（往上拉显示所有内容）。

7、纵断→纵断图绘制

最后纵断面有关如土质，交叉口，桥梁，通道的纵断面图显示的问题

纵断→纵断综合数据定义→点击添加内容→

（三）横断面设计

1、横断→地形图提取自然标高（注：要设置横线采样间距）（假如出现离散点少于3个则重新离散等高线），或者是离散网格已关闭的话打开所有冻结层即可→保存文件即可；

2、横断→边坡参数定义；

3、边坡中有挡土墙:横断→挡土墙（具体各部分的设计）；

1)立面设计→左侧→开始→绘制草图

2）布设挡土墙→选择断面形式→点击挡土墙开始点与结束点开始动态布设→保存结果→退出挡土墙菜单。

4、横断→横断面出图设置；

5、横断→横断面计算绘图→计算→绘图；

6、横断→横断布置图；

7、横断→横断结构图；

8、横断→绘制示坡线；

三、表格生成

根据设计成果生成所需要的表格

四、交叉口设计

1、交叉口→构造边界线→X→图中选取闭合的自定义构造边界线。

注：定义完毕显示红色边界；

2、交叉口→路脊线定义；注：路脊线即相交道路的中线

3、交叉口→输入基本参数→对每条道路进行参数定义（共有四条道路）→生成基本控制点；

4、交叉口→生成计算线；

5、交叉口→生成等高线；

6、交叉口→交叉口工具条→删除工具→删除等高线，删除计算线→改变原有控制点个数，删除原有控制点个数→生成计算线→生成等高线→三维效果检查；

7、交叉口→删除工具→删除等高线，删除计算线；

8、交叉口→板块划分

9、交叉口→板块处理

10、交叉口→生成计算线

11、交叉口→角点标高计算

11、交叉口上存在竖曲线时，利用路脊线桩号，路脊线定桩号：

交叉口→路脊线桩号→路脊线定桩号

12、交叉口上存在导流岛和绿化带时，利用过渡段命令对其定义：

2010出现的问题

1.纵断面图中出现平曲线不显示的情况－一般只出现的Win7系统，需要定义道路中心线，定义桩号即可出现

2.地形图中离散后数据不正确着，利用文本输入的方式，然后离散。

3.公路设计时：对于断面选择选取单块断面，然后把人行道修改为路肩。即可。
