C15混凝土配合比设计报告
c15混凝土配合比
C15混凝土配合比为：0.58：1：2.081：3.952 。
C15：水泥强度配合比
1、每立方米用料量：
水：180 水泥：310 砂子：645 石子：1225
配合比为：0.58：1：2.081：3.952
砂率34.5% 水灰比：0.58
2、32.5Mpa 卵石混凝土水泥富余系数1.00 粗骨料最大粒径20mm 塔罗度35~50mm
扩展资料：
常用混凝土配合比：
C25的配合比：水泥：砂；石：水=1：1.40：2.85：0.47（重量比）材料用量（kg/m3）：水泥：415kg；砂子：583kg；石子：1184kg；水：195kg
C30的配合比：水泥：砂：石：水=1：1.18：2.63：0.41（重量比）材料用量（kg/m3）：水泥：459kg；砂子：542kg；石子：1206kg水：188kg
C35的配合比（必须使用42.5级以上水泥）：水泥：砂；石：水=1 ：1.37：2.78 ：0.46重量比）材料用量（kg/m3）：水泥：424kg；砂子：581kg；石子：1179kg水：195kg
C40的配合比（必须使用42.5级以上水泥）：水泥：砂；石：水=1：1.08：2.41：0.40（重量比）材料用量（kg/m3）：水泥：488kg；砂子：528kg；石子：1176kg水：195kg。
C15混凝土配合比试验报告
省道三零七03标〔2014〕 17号
关于蚌埠市S307一级公路改建工程03标
C15混凝土配合比试验的报告
蚌埠市S307一级公路改建工程第二驻地办：
我项目部已完成C15砼配合比设计，试验报告编号为2014内-配合比 -10006，主要使用部位为雨水工程、桥梁工程、人行道及附属构筑物工程，现将试验结果汇总如下：
其中原材料型号及厂家、产地如下： 1、 水：饮用水；
2、 水泥：凤阳珍珠P.C32.5;
3、 砂：滁州明光砂厂，Ⅲ区；
4、 碎石：凤阳武店碎石厂，5-25mm 。
该试验结果符合设计及技术规范要求。
现特向贵单位申请，请予以批复！
附件： C15混凝土配合比设计报告
二O一四年十一月七日
主题词： 03标试验室 C15混凝土配合比报告蚌埠市S307一级公路改建工程项目部 2014年11月7 日印发打字：王茂校对：顾群签发：袁良超印数：4。
C15P.042.5R混凝土配合比
初凝时间 (min)
终凝时间 (min)
安定性
3天抗折 强度 (Mpa)
3天抗 28天 压 抗折
强度 强度 (Mpa) (Mpa)
/
0.6 27.8
172
246 合格 5.9 26.4 /
2、细集料：选用茂县正泰砂石场机制砂，依据JTG E42-2005试验 规程进行检验，其各项指标均符合GB/T14684-2001与JTJ041-2000规范要求， 详见下表：
表2：细集料各项指标检验结果一览表
名称
产地
筛分结果
粗砂
茂县正泰砂石 场
1区
细度模数 3.3
堆积密度 （Kg/m3）
1.619
空隙 含 表观密度 率 泥 （Kg/m3） （％ 量
）（
2.699 40.0 #
3、粗集料：选用茂县正泰砂石场碎石，依据JTG E42-2005试验规程进行检验，其 各项指标均符合GB/T14685-2001标准与JTJ041-2000规范要求，详见下表：
104
365
573
外加剂
水
水 灰
215
0.70 1042.0
2
331
776
103
360
565
215
0.65 1028.0
3
358
764
101
355
557
215
0.60 1013.0
通过上述计算，得到三个不同的配合比，对这三个配合比分别进行试 拌，对拌合物的和易性分别进行检测,均能满足设计要求；并分别测定 拌合物的湿表观密度（测定数据见下表）,根据所测湿表观密度重新调 整配合比为(如实测值与设计值之差不超过设计值的2%时不须调整)：
混凝土配合比试验报告
混凝土配合比试验报告本文是一份混凝土配合比试验报告，试验单位为广瑞晟商品混凝土。
试验的设计强度为C15，设计坍落度为180mm。
主要使用的仪器设备包括混凝土搅拌机、混凝土坍落度筒及测定仪、混凝土液压式压力试验机。
试验执行标准包括55-/T-J146-90、GB-2011等。
配合比为1∶2.53∶3.77∶0.65∶2.0，胶凝材料为品种规格P.O42.5的合水泥，水胶比为0.65.实测坍落度为190mm，配材料包括石子、砂子、II级粉煤灰等。
试验结果显示，3天后的抗压强度为6.3MPa，7天后的抗压强度为9.5MPa，28天后的抗压强度为17.4MPa。
试验人员在砂含水率为%、石子含水率为%的情况下进行了试配。
本次试验结果可为工程提供参考。
另外，文章中出现了一些明显的格式错误，需要进行修改。
同时，最后一段内容缺失，需要补充完整。
混凝土配合比试验报告试验单位：广瑞晟商品混凝土试验编号：2013-SP-003试验日期：2013年3月1日试验温湿度：22℃50%设计强度：C25设计坍落度：180 mm配合比(质量比)：1∶2.21∶3.42∶0.58∶2.0胶凝材料：水泥用量250kg/m3，品种规格P.O42.5 水胶比：0.58实测坍落度（mm）：190配材料名称：XXX：中砂730kg碎石：10-20 400kg，10-30 730kg掺合料：II级粉煤灰80kg水：190kg外加剂品种、掺量：泵送剂2.0％6.6kg/m3 龄期试件尺寸（mm）：100×100100×100100×100抗压强度（MPa）：3d 13.27d 21.128d 27.1尺寸折算系数：0.95标准试件抗压强度（MPa）：3d 12.57d 2028d 25.7养护条件：标准养护试配强度的%：-结论：此配合比是在砂含水率为%、石子含水率为%情况下试配得出。
试验单位（章）：2013年3月30日注：试验人：审核人：技术负责人：混凝土配合比试验报告试验单位：广瑞晟商品混凝土试验编号：2013-SP-004试验日期：2013年3月1日试验温湿度：22℃50%设计强度：C30设计坍落度：180 mm配合比(质量比)：-胶凝材料：水泥用量-，品种规格- 水胶比：-实测坍落度（mm）：-配材料名称：-外加剂品种、掺量：-龄期试件尺寸（mm）：100×100100×100100×100抗压强度（MPa）：3d -7d -28d -尺寸折算系数：-标准试件抗压强度（MPa）：3d -7d -28d -养护条件：-试配强度的%：-结论：-试验单位（章）：-注：试验人：审核人：技术负责人：本文是一份混凝土配合比试验报告，主要测试了C35商品混凝土的配合比、坍落度、强度等指标。
C15 C20 C35等常用混凝土配合比

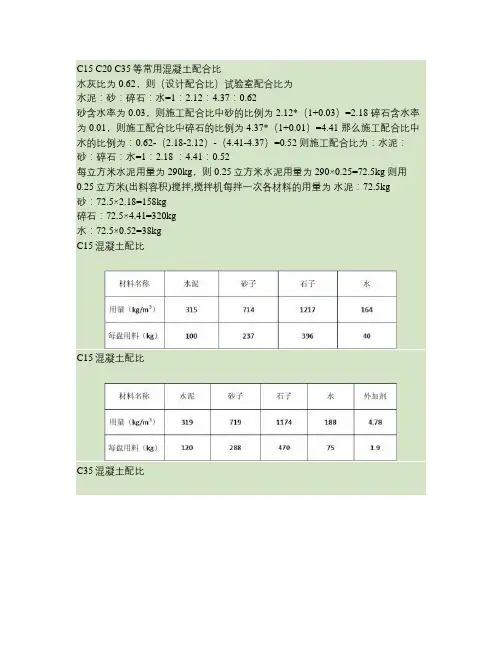

C15 C20 C35等常用混凝土配合比
水灰比为0.62，则（设计配合比）试验室配合比为
水泥：砂：碎石：水=1：2.12：4.37：0.62
砂含水率为0.03，则施工配合比中砂的比例为2.12*（1+0.03）=2.18 碎石含水率为0.01，则施工配合比中碎石的比例为4.37*（1+0.01）=4.41 那么施工配合比中水的比例为：0.62-（2.18-2.12）-（4.41-4.37）=0.52 则施工配合比为：水泥：砂：碎石：水=1：2.18 ：4.41：0.52
每立方米水泥用量为290kg，则0.25立方米水泥用量为290×0.25=72.5kg 则用0.25立方米(出料容积)搅拌,搅拌机每拌一次各材料的用量为水泥：72.5kg
砂：72.5×2.18=158kg
碎石：72.5×4.41=320kg
水：72.5×0.52=38kg
C15混凝土配比
C15混凝土配比
C35混凝土配比
注：坍落度：55~70mm。
C35施工混凝土配比
注：坍落度：55~70mm。
S6C30施工混凝土配比
C30混凝土配合比
注：1. 坍落度：160~180mm。
C25混凝土配合比
注：1. 坍落度：160~180mm。
C35后浇带砼配合比
注：1. 坍落度：55~70mm。
M5混合砂浆配合比
C35混凝土配比
注：坍落度：55~70mm。
2010年3月17日。
c15轻集料混凝土配合比
c15轻集料混凝土配合比摘要：一、轻集料混凝土概述1.轻集料混凝土定义2.轻集料混凝土特点二、c15 轻集料混凝土配合比设计1.原材料选择2.配合比设计原则3.c15 轻集料混凝土配合比三、c15 轻集料混凝土性能与应用1.力学性能2.耐久性能3.应用领域四、c15 轻集料混凝土施工技术1.施工准备2.施工方法3.质量控制正文：一、轻集料混凝土概述轻集料混凝土是一种以轻质骨料、水泥、掺合料、水及附加剂等组成的混凝土。
它具有轻质、高强、保温、隔热、吸声、抗渗等优点，广泛应用于建筑、桥梁、道路等领域。
二、c15 轻集料混凝土配合比设计1.原材料选择：根据设计要求，选择优质水泥、轻质骨料、掺合料、水及附加剂等原材料。
2.配合比设计原则：根据轻集料混凝土的特点，合理确定水泥用量，充分发挥轻质骨料的优点，保证混凝土的力学性能和耐久性能。
3.c15 轻集料混凝土配合比：水泥：300-350kg/m；轻质骨料：600-700kg/m；掺合料：150-200kg/m；水：150-200kg/m；附加剂：适量。
三、c15 轻集料混凝土性能与应用1.力学性能：c15 轻集料混凝土具有较高的抗压强度和抗折强度，满足一般建筑结构的要求。
2.耐久性能：具有良好的抗渗性、抗碳化性、抗冻融性，保证了混凝土的耐久性。
3.应用领域：广泛应用于框架结构、轻钢别墅、桥梁、涵洞等建筑结构中，满足节能、环保、经济等要求。
四、c15 轻集料混凝土施工技术1.施工准备：确保原材料质量，合理配置混凝土，准备好施工设备。
2.施工方法：根据结构特点和施工条件，选择合适的浇筑方法，如泵送、输送等。
C15贫混凝土配合比设计报告.docx
贫混凝土基层配合比设计一、设计题目基层贫混凝土配合比二、设计资料1．抗压强度：根据《公路水泥混凝土路面施工技术细则》（JTG F30-2014）的要求， 28 天设计抗压强度标准值15.0Mpa。
2．组成资料：水泥为双鸭山安邦河 P.O42.5号普通硅酸盐水泥，碎石为玉林碎石场 4.75—31.5mm 连续级配碎石（ 4.75—9.5mm 碎石掺入量 40%，9.5—31.5mm 碎石掺入量 60%），砂为渡口砂场。
2、配合比设计的主要参数（1）、强度：贫混凝土基层的设计强度标准值(MPa)交通等级特重重中等7d 施工质检抗压强度10.07.0 5.028d 设计抗压强度标准值15.010.07.028d 设计弯拉强度标准值 3.0 2.0 1.5（2）、工作性：最佳工作性及允许范围指标坍落度S L（mm）界限卵石混凝土碎石混凝土最佳工作性20-4025-50允许波动范围5-5510-65（3）、耐久性：满足耐久性要求的贫混凝土最大水灰比交通等级特重重中等最大水灰比0.650.680.70有抗冻要求的最大水灰比0.600.630.653、各组成材料的质量的要求（1）水泥：3 天龄期28 天龄期凝结时间产地标号项目抗压抗折抗压抗折初凝终凝安定性Mpa Mpa Mpa Mpa min minP·O42.5规定值17.0 3.542.5 6.545600合格双鸭山实测18.4 3.947.5 6.9185294合格（2）砂：细度模数应在 2.3~3.0 之间且含泥量在不大于 3%，颗粒级配应符合要求。
产地细度模数含泥量级配区备注渡口 2.42 1.2Ⅱ中砂（3）碎石：粒径不大于 31.5mm，压碎值应不大于 15%，针片状含量应小于 15%，含泥量不大于 1%，级配符合要求。
产地规格压碎值针片状含含泥量级配量玉林 4.75~31.5cm 4.614.10.2合格（4）水为饮用水4、确定贫混凝土计算步骤（1）、采用 28d 设计抗压强度标准值15.0MPa，确定砼配制强度(f cu,o)f cu,o= f cu,k＋t l×s l =15.0＋1.645 ×1.5=17.5Mpaf cu,o—贫混凝土 28d 抗压强度（ Mpa）；f cu,k—28d 设计抗压强度标准值 (Mpa);t l－抗压强度保证系数，高速公路应取 1.645 ；s l－抗压强度标准差，无资料时或试件组数小于 6 组时，可取 1.5 （Mpa）。
09008(C15六棱块)
C15混凝土配合比报告一、设计说明C15混凝土配合比，用于路基附属工程六棱块的施工，设计坍落度为30～50㎜。
二、依据规范标准《普通混凝土配合比设计规程》 JGJ55-2000《铁路混凝土工程施工质量验收补充标准》铁建设[2005]160号《铁路混凝土与砌体工程施工质量验收标准》 TB10424-2003《普通混凝土力学性能试验方法标准》 GB/T50081-2002《普通混凝土拌合物性能试验方法标准》 GB/T50080-2002《铁路混凝土与砌体工程施工规范》 TB 10210-2001三、原材料水泥：采用湖南宁乡南方水泥有限公司 P.O42.5水泥；细骨料：采用益阳市小洲垸长宝砂石有限公司的河砂，属中砂，级配良好；粗骨料：采用桃江县万功塘一石料厂的碎石， 5-10㎜碎石。
拌合用水：饮用水。
四、设计步骤（1）确定配制强度根据《普通混凝土配合比设计规程》（JGJ55-2000），混凝土的配制强度采用下式确定：fcu,0≥fcu,k+1.645σ根据《铁路混凝土与砌体工程施工规范》（TB 10210-2001）规定，σ取值为3.0Mpa，则：fcu,0=15+1.645×3.0=19.9 Mpa（2）初步配合比计算与试拌根据《混凝土工程施工质量验收补充标准》、《铁路混凝土与砌体工程施工质量验收标准》和设计要求。
水泥用量取314kg/m3，,根据《普通混凝土配和比设计规程》（JGJ55-2000）初选砂率为70%，混凝土拌合物用水量为220kg/m3；水灰比为0.70，按以上初步配合比在试验室进行试拌，再分别调整水灰比为0.65和0.75，得到相近的两个配合比进行试拌，见表1。
表1 C15六棱块混凝土配合比（kg/m3）五、C15六棱块混凝土试配及拌合物性能按表1的初步配合比进行试拌，得到满足和易性要求的配合比如下，各配合比拌合物性能见表2。
表2 拌合物性能试结果六、C15六棱块混凝土的力学性能按上述配合比成型力学性能（7d、28d、抗压强度）试件，试验结果见表3。
C15混凝土配合比
C15混凝土配合比1、设计依据及参考文献《普通混凝土配合比设计规程》JGJ55－2000(J64-2000)《公路桥涵施工技术规范》JTJ041－2000《国内公路招标文件范本》之第二卷技术规范(1)2、混凝土配制强度的确定2－1.设计要求C15。
2－2.混凝土配制强度计算根据JGJ／T55－2000；混凝土配制强度：fcu.o≥fcu.k+1.645δδ为4MPaf cu.k为15 MPa由fcu.o≥15+1.645×4≥21.6(MPa)3、配合比基本参数的选择3－1.水灰比（W／C）根据JGJ／T55－96及图纸和技术规范（1）W/C=a a f ce/(f cu.o+a a.a b.f ce) a a为0.46a b为0.07f ce为1.10*32.5=35.8MPa由此，W／C＝0.72，依据工地粗细集料情况及所用水泥的材性和经验，选取0.52为基准水灰比。
3－2.坍落度的选择根据该C15配合比使用部位，查表，坍落度选为10~30mm。
3－3.砂率的选择根据坍落度查表，砂率选为34％。
3－4.用水量选择（m wo）：根据坍落度数值及所用细集料为粗砂,碎石最大粒径为40mm，用水量m wo选用160kg。
3－5.水泥用量（M co）：Mco=160/0.52=308kg,取310kg.3－6.砂用量（Mso）：根据试验选用每m3混凝土拌合物重量（Mcp）为2360kg,用砂量Mso=(Mcp-Mwo-Mco)*0.34 =643kg3－7.碎石用量（Mgo）：Mgo=Mcp-Mwo-Mco-Mso =1247kg3－8.配合比：根据上面计算得水泥：水：砂: 碎石310 ：160 ：643 ：12471: 0.52: 2.07: 4.024、调整水灰比：调整水灰比为0.57，用水量为160kg，水泥用量为Mco=160/0.57=281kg，按重量法计算砂、石用量分别为：Mso==652kg，Mgo=1267kg5、混凝土配合比的试配、调整与确定:试用配合比1和2，分别进行试拌：配合比1：水泥:水:砂:碎石= 310:160:643:1247 = 1:0.52:2.07:4.02；试拌材料用量为：水泥：水：砂:碎石= 7.5:3.90:15.53:30.15kg;拌和后，坍落度为30mm,达到设计要求;配合比2：水泥：水：砂:碎石= 281:160:652:1267 = 1: 0.57:2.32: 4.51试拌材料用量为：水泥：水：砂:碎石= 6.6:3.76:15.31:29.77kg;拌和后，坍落度为15mm,达到设计要求。
c15CFG混凝土配合比设计书.doc
C15CFG混凝土配合比设计书一、试验所用仪器设备及试验环境试验过程中使用的仪器设备精度、规格、准确性等均符合规范要求，且均通过武汉市计量测试检定所检定合格，试验室、标养室，温度、湿度符合规范要求。
二、材料的选用1、水泥：选亚东牌普通42.5硅酸盐水泥，依据GB/T175-2007、GB/T1346-2001及GB/T1345-2005试验，各项指标均符合GB175-2007规范要求，详见下表表12、细骨料：选用巴河砂石厂河砂，依据JGJ52-2006试验，其各项指标均符合<<铁路混凝土与砌体工程施工规范>>及GB/T14684-2001标准要求，详见下表表23、粗骨料：选用阳新4.75～26.5mm连续级配碎石，依据JGJ52-2006试验，其各项指标均符合<<铁路混凝土与砌体工程施工规范>及GB/T14685-2001标准要求，详见下表表34、水：混凝土拌和站内井水，符合JGJ63—2006规范要求。
5、掺合料：选用阳逻电厂II级粉煤灰，符合GB/T1596-2005标准要求,其各项指标见试验报告。
6、外加剂：选用西卡1220聚羧酸减水剂，符合GB8076-2008混凝土外加剂标准要求，其各项性能指标详见厂家产品试验报告。
三、配合比的设计与计算依据《普通混凝土配合比设计规程》JGJ55-2000及《铁路混凝土与砌体体施工规范》TB10210-2001，JGJ79-2002 《建筑地基处理技术规范》结合工地实际情况对C15CFG混凝土进行设计与计算，具体过程如下：1、计算试配强度：f cu.o=f cu.k+1.645δ=21.58Mpa（δ=4）2、计算水胶比：f ce=42.5×1.13=48.03 MPa水/胶=a a×f ce/f cu.o+a a×a b×f ce=(0.46×48.03)/(21.58+0.46×0.07×48.03)=0.95(取0.60)选用每立方米砼用水量：根据西卡外加剂减水情况扣除其中含水量及经验选定混凝土每立方米用水量m wo=190Kg/m33、计算每立方米砼胶凝材料用量：总胶材=m wo/(水/胶)=190/0.6=317Kg/m3粉煤灰占总胶凝材料量的30%计算，粉煤灰用量为：m f0=317×30%=95kg/m3水泥用量为：m c0=317-95=222kg/m3调整后m c0为220 kg/m3，m f0为100kg/m3；胶凝材料总量为320 kg/m3。
C15混凝土配合比设计报告__42.5
C15混凝土配合比设计报告一、设计依据1、施工图纸；2、招标文件；3、JGJ55-2011〈〈普通混凝土配合比设计规程》4、JGJ28-86〈〈粉煤灰在混凝土和砂浆中应用技术规程》二、用途桥梁（雨污水基础）等。
三、试验材料1、水泥：P.O42.5水泥2、粉煤灰：国安电力粉煤灰厂3、碎石:茂达碎石厂采用5〜31.5mm 连续级配，5 〜20mm 16〜31.5mm=60% 40%4、砂：徐州大乌，该砂属于中砂。
5、外加剂：淮北云龙外加剂有限公司高效减水剂。
经试验掺量1.8%时减水率为18.0%，现采用掺量1.8%6、水:饮用水三、工艺要求拌和站集中拌和、电子计量。
坍落度130-190mm标准差取5Mpa四、初步配合比1、确定试配强度fcu,o=fcu,k+1.645 (T =15+1.645 x 5=23.225Mpa2、计算水胶比1)混凝土强度公式的经验常数a a取0.53 , a b取0.20W/C= (a a.f ce) /(fcu,o + a a*a b*f ce)=(0.53 X 42.5 X 0.75 X 1.16)/(23.225+0.53 X 0.20 X 42.5 X0.75 x 1.16)=0.722 )根据耐久性要求校核水胶比根据施工技术规范，计算水胶比为0.72现取水胶比0.613、选定单位用水量根据混凝土坍落度要求130-190mm查表，选定单位用水量为225kg/m3外加剂减水率为18%： mo=222*(1-0.18)=183kg/m 34、计算水泥用量1)胶凝材料用量：n wo/(w/c) =183/0.61=300kg ,煤灰取代率水泥用量的25%粉煤灰用量=75Kg,水泥用量=300-75=225Kg. 。
5. 选择砂率按JGJ55-2011普通混凝土配合比设计表 4.0.2选择砂率/ s=45%6. 计算砂石用量采用质量法假定混凝土密度法2292Kg：由m so+n Go=po p- m co -m wo 一粉煤灰m°/( m so+m()= / s 计算得：so=813kg Go=991kg7、外加剂用量：m mo=300x 0.018=5.4kg质量法初步配合比为：水泥：粉煤灰：砂：碎石：水：外加剂=225: 75: 813: 991:183:5.4= 1:0.333:3.613:4.404:0.813:0.024五、调整工作性，提出基准配合比1. 试拌21L各种材料用量水泥:225 x 0.021=4.725kg 砂：813 x 0.021=17.073kg水:183 x 0.021=3.843kg 石：991 X 0.021=20.811 kg粉煤灰：75 X 0.021 = 1.575Kg 外加剂：5.4 X 0.021=0.1134Kg2. 调整工作性经试拌实测坍落度170mn#占聚性工作性良好、保水性无，能满足施工和易性要求。
c15轻集料混凝土配合比
c15轻集料混凝土配合比摘要：1.轻集料混凝土的概述2.C15 轻集料混凝土的配合比3.配合比的具体成分及作用4.轻集料混凝土的优点5.应用范围和注意事项正文：一、轻集料混凝土的概述轻集料混凝土，顾名思义，是一种以轻质骨料为主要成分的混凝土。
其主要特点是密度小、强度适中、导热系数低、保温性能好等。
轻集料混凝土广泛应用于建筑、桥梁、道路等工程，尤其在现代建筑中，因其具有节能、环保等特点，越来越受到重视。
二、C15 轻集料混凝土的配合比C15 轻集料混凝土是指强度等级为C15 的轻集料混凝土。
根据我国相关标准，C15 轻集料混凝土的配合比应为：水泥：轻质骨料：细砂：水=1:4:1:0.6。
三、配合比的具体成分及作用1.水泥：作为胶结材料，将骨料和砂粒粘结在一起，形成整体结构。
2.轻质骨料：是轻集料混凝土的主要成分，其质量直接影响混凝土的密度和强度。
常用的轻质骨料有浮石、陶粒、煤矸石等。
3.细砂：细砂作为填充料，可以提高混凝土的流动性，同时也能提高混凝土的强度。
4.水：水是混凝土中水泥水化反应的必要条件，适量的水可以使混凝土具有良好的工作性能。
四、轻集料混凝土的优点1.密度小：轻集料混凝土的密度一般为1500-2000kg/m，远低于普通混凝土，可以减轻建筑物的自重，降低结构荷载。
2.保温性能好：轻集料混凝土的热导系数仅为0.12-0.25W/(m·K)，具有良好的保温性能，有利于节能降耗。
3.环保：轻集料混凝土采用工业废渣、废料等作为原料，有利于资源的循环利用，减少环境污染。
五、应用范围和注意事项1.轻集料混凝土广泛应用于建筑的内外墙、屋面、地面等部位，以及桥梁、道路、隧道等工程。
2.在施工过程中，应注意控制水灰比，保证混凝土的强度和耐久性。
3.选择合适的轻质骨料和细砂，以满足混凝土的性能要求。
混凝土C15配合比
CFG桩C15混凝土配合比设计书一、设计依据《普通混凝土配合比设计规程》JGJ55-2011《铁路混凝土结构耐久性设计规范》TB10005-2010《铁路混凝土工程施工质量验收标准》TB10424-2010《铁路混凝土工程施工技术指南》铁建设［2010］241号《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG_D62-2004二、设计技术指标及要求1、设计年限：100年2、作用环境：T1\I类3、设计强度等级C154、使用部位：桥涵及附属工程5、设计坍落度：140～180mm6、电通量56天不大于1500库仑。
7、砼最大碱含量：≤3kg8、砼氯离子总含量：≤0.10%9、含气量：2%~4%10、设计水胶比要求不大于0.55，设计每立方混凝土胶凝材料要求不小于280kg，不宜高于360kg三、原材料1、水泥：河南天瑞P·O42.5水泥2、细骨料：选用罗山竹竿河Ⅱ区中砂，细度模数为2.73、粗骨料：选用光山马畈石场碎石，采用二级配混合连续级配，二级配分别为：5-10mm 试配掺量为20%10-20mm 试配掺量为80%4、外掺料：信阳华豫电厂Ⅱ级粉煤灰5、外加剂：山西格瑞特建筑科技材有限公司的GRT-HPC型（聚羧酸类）高效减水剂（液体）。
6、水：试配选用饮用水四、设计过程1、计算试配强度f cu，o ≥=f cu，k+1.645σ（σ取4.0） =20+1.645×4.0=21.6MPa2、计算水胶比W/B=（aa ×f b）/（f cu,0+a a×a b×f b）f b＝γf×γc×fce；；γf取0.75；fce=γc ×fce,gγc取1.16；fce,g取42.5=（0.53×0.75×1.16×42.5）/（21.6+0.53×0.20×1.16×0.75×42.5）=0.77 取基准水胶比=0.553、确定单位用水量，根据混凝土坍落度和碎石最大粒径选取单位用水量m wo=227kg/m³。
常规C10、C15、C20、C25、C30、C35混凝土配合比
配合比 每1㎡材料用量/kg 水泥 河砂 水
275 1450 310～330
配合比例 1 5.27 参考用水量
水泥砂浆配合比 NO：5
技术要求 强度等级：M 15 稠度/mm: 70～90
原材料 水泥： 32.5 级 河砂： 中砂
原材料 水泥： 32.5 级 河砂： 中砂
配合比 每1㎡材料用量/kg 水泥 河砂 水
200 1450 250～270
配合比例 1 7.25 参考用水量
水泥砂浆配合比 NO：20
技术要求 强度等级：M 5 稠度/mm: 30 ～50
原材料 水泥： 32.5 级 河砂： 中砂
270 1450 260～280
配合比例 1 5.37 参考用水量
水泥砂浆配合比 NO：17
技术要求 强度等级：M 15 稠度/mm: 50～70
原材料 水泥： 32.5 级 河砂： 中砂
配合比 每1㎡材料用量/kg 水泥 河砂 水
320 1450 260～280
配合比例 1 4.53 参考用水量
230 1450 250～270
配合比例 1 6.3 参考用水量
水泥砂浆配合比 NO：22
技术要求 强度等级：M 10 稠度/mm: 30 ～50
原材料 水泥： 32.5 级 河砂： 中砂
配合比 每1㎡材料用量/kg 水泥 河砂 水
260 1450 250～270
配合比例 1 5.58 参考用水量
320 1450 300～320
配合比例 1 4.53 参考用水量
水泥砂浆配合比 NO：12
技术要求 强度等级：M 20 稠度/mm: 60～80
C15混凝土配合比设计
工地试验室C15混凝土配合比设计说明书一、设计依据1、《普通混凝土配合比设计规程》 JGJ 55-2011、2、《公路桥涵施工技术规范》 JTG/ T F50-20113、《公路工程水泥及水泥混凝土试验规程》 JTG E30-20054、《公路工程集料试验规程》 JTG E42-20055、《混凝土外加剂应用技术规范》 GB 50119-20136、《用于水泥和混凝土中的粉煤灰》 GB/T 1596-20177、《混凝土用水标准》 JGJ 163-20068、《混凝土强度检验评定标准》 GB/T 50107-20109、《预拌混凝土》 GB 14902-201210、《通用硅酸盐水泥》 GB 175-200711、《水泥密度测定方法》 GB/T 208-201412、《水泥比表面积测定方法勃氏法》 GB/T 8074-200813、《水泥胶砂流动度测定法》 GB/T 2419-200514、《水泥标准稠度用水量、凝结时间、安定性检测方法》GB/T 1346-201115、《建设用砂》 GB/T 14684-201116、《建设用卵石、碎石》 GB/T 14685-201117、《混凝土外加剂》 GB 8076-200818、《粉煤灰混凝土应用技术规范》 GB/T 50136-201419、《高强高性能混凝土用矿物外加剂》 GB/T 18736-201720、《混凝土泵送施工技术规程》 JGJ/T 10-201121、《公路工程水泥水泥混凝土用机制砂》JT/T 819-201122、设计图纸二、设计说明1、设计强度等级：C152、使用部位：现浇混凝土基础，渗沟基础、横向排水管周围回填，路堑边沟，大桥搭板等3、根据现场施工情况，混凝土拟定塌落度140～180mm 。
三、材料选用1、水泥：选用海螺PO.42.5级普通硅酸盐水泥,各项检测指标均符合规范要求;2、细骨料：选用鄱阳湖的砂，细度模数Mx=2.58为Ⅱ区中砂,其它各项检测指标均符合规范要求;3、粗骨料：选用XX矿业采石场生产的碎石，采用4.75-9.5mm、9.5-19.0mm、16-31.5mm三种规格碎石，按质量比20%：50%:30%合成为5～31.5mm连续级配,压碎值为 19.2%,针片状含量为14.3%,其它各项检测指标均符合规范要求;4、水：饮用水，通过外委检测符合混凝土施工用水要求；5、外加剂：选用XX生产的YD-1聚羧酸高性能减水剂，掺人量为1%，减水率为25%.四、C15混凝土配合比设计计算1、配制强度fcu.o：fcu.o=1.645δ+15=21.6（MPa）δ查表可知：δ=4.0MPa标准差σ值（混凝土强度标准差MPa）2、计算水胶比（W/B）:回归系数（αa、αb）取值表①查表可知碎石的回归系数：αa=0.53 αb=0.20水泥强度等级值的富余系数（γc）②水泥28天强度：fce=γc×fce.g=1.16×42.5=49.3(MPa)③胶凝材料28天强度（fb）：fb=γfγs fce=49.3(MPa)④水胶比：αa × fbW/B= =0.81fcu.o+αa×αb×fb⑤根据经验并结合我部实际施工需要现拟定选用W/B=0.55.3、选取用水量（m w0）塑性混凝土用水量（kg/m3）注：1、本表用水量第采用中砂时的平均取值。
常规C10、C15、C20、C25、C30混凝土配合比
常规C10、C15、C20、C25、C30混凝土配合比混凝土按强度分成若干强度等级，混凝土的强度等级是按立方体抗压强度标准值fcu,k划分的。
立方体抗压强度标准值是立方抗压强度总体分布中的一个值，强度低于该值得百分率不超过5%，即有95%的保证率。
混凝土的强度分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等十二个等级。
混凝土配合比是指混凝土中各组成材料（水泥、水、砂、石）之间的比例关系。
有两种表示方法：一种是以1立方米混凝土中各种材料用量，如水泥300千克，水180千克，砂690千克，石子1260千克；另一种是用单位质量的水泥与各种材料用量的比值及混凝土的水灰比来表示，例如前例可写成：C:S:G=1:2.3:4.2,W/C=0.6。
常用等级C20水：175kg水泥：343kg 砂：621kg 石子：1261kg配合比为：0.51:1:1.81:3.68C25水：175kg水泥：398kg 砂：566kg 石子：1261kg配合比为：0.44:1:1.42:3.17C30水：175kg水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72.......普通混凝土配合比参考:水泥品种混凝土等级配比 (单位)Kng 塌落度mm 抗压强度 N/mm2水泥砂石水 7天 28天P.C32.5 C20 300 734 1236 195 35 21.0 29.01 2.45 4.12 0.65C25 320 768 1153 208 45 19.6 32.11 2.40 3.60 0.65C30 370 721 1127 207 45 29.5 35.21 1.95 3.05 0.56C35 430 642 1094 172 44 32.8 44.11 1.49 2.54 0.40C40 480 572 1111 202 50 34.6 50.71 1.19 2.31 0.42P.O 32.5 C20 295 707 1203 195 30 20.2 29.1 1 2.40 4.08 0.66C25 316 719 1173 192 50 22.1 32.41 2.28 3.71 0.61C30 366 665 1182 187 50 27.9 37.61 1.82 3.23 0.51C35 429 637 1184 200 60 30.***6.21 1.48 2.76 0.47C40 478 *** 1128 210 60 29.4 51.01 1.33 2.36 0.44P.O 32.5R C25 321 749 1173 193 50 26.6 39.1 1 2.33 3.65 0.60C30 360 725 1134 198 60 29.4 44.31 2.01 3.15 0.55C35 431 643 1096 190 50 39.0 51.31 1.49 2.54 0.44C40 480 572 1111 202 40 39.3 51.01 1.19 2.31 0.42P.O42.5(R) C30 352 676 1202 190 55 29.***5.2 1 1.92 3.41 0.54C35 386 643 1194 197 50 34.5 49.51 1.67 3.09 0.51C40 398 649 1155 199 55 39.5 55.31 1.63 2.90 0.50C50 496 606 1297 223 45 38.4 55.91 1.22 2.61 0.45PII 42.5R C30 348 652 1212 188 50 31.***6.0 1 1.87 3.48 0.54C35 380 639 1187 194 50 35.0 50.51 1.68 3.12 0.51C40 398 649 1155 199 55 39.5 55.31 1.63 2.90 0.50C45 462 618 1147 203 4***2.7 59.11 1.34 2.48 0.44C50 480 633 1115 192 25 45.7 62.81 1.32 2.32 0.40P.O 52.5R C40 392 645 1197 196 53 40.2 55.8 1 1.64 3.05 0.50C45 456 622 1156 19***2 43.5 59.51 1.36 2.53 0.43C50 468 626 1162 192 30 45.2 61.61 1.33 2.47 0.41此试验数据为标准实验室获得，砂采用中砂，细度模数为2.94，碎石为5～31.5mm 连续粒级。
C15普通混凝土配合比设计说明
C15混凝土配合比设计一、设计依据：1、《普通混凝土配合比设计规程》JGJ55-20002、《公路桥涵施工技术规范》JTJ041-20003、成都至南部高速公路工程项目LJ-08标段施工设计图纸二、混凝土搅拌及运输方式：混凝土搅拌为机械搅拌，运输用混凝土搅拌运输车。
三、设计要求：混凝土强度等级C15普通坍落度：120-160mm四、使用部位：桥台搭板、垫层、挡墙、涵洞铺底、涵洞梯步通道铺砌五、原材料：1、水泥：重庆金江水泥厂金工牌P.C32.5R复合硅酸盐水泥。
2、细集料：三台县鑫源砂石厂中砂细度模数2.903、卵石：三台县新渡口砂石厂其中20-40mm占60%；5-20mm占40%。
两种规格卵石合成5-40mm混合料。
4、外加剂：彭山县仁和混凝土外加剂厂聚羧酸RH-H缓凝高效减水剂。
5、水：生活用洁净水。
六、配合比设计：1、计算初步配合比：1）混凝土标准差为4.0MPa，计算混凝土试配强度：f cu.o=f cu.k+1.645*σ=15+1.645*4.0=21.6 MPa2）计算水灰比：取r c=1.05w/c=a a*f ce/（f cu.o+a a*a b*f ce）=0.48*1.05*32.5/（21.8+0.48*0.33*1.05*32.5）=0.603）用水量查表为185Kg/m3,按设计坍落度120-160mm，则坍落度每增大20mm用水量增加5Kg，计算未掺外加剂时的混凝土用水量为200Kg/m3。
4）计算水泥用量：C=200/0.60=333Kg/m35）混凝土假定密度为2420 kg/m3，砂率为42%，计算砂石用量为：砂=793kg/cm3 卵石=1094kg/m3其中20-40mm ：656kg/m3；5mm-20mm：438Kg/m36）确定初步配合比为：水泥:砂:石:水=333:793:1094:200以初步配合比进行试拌25 L混合料：0.025m3：水泥：砂：石：水=8.325：19.825：27.35：5目测坍落度较小，不能满足设计要求，在此基础上加水550g继续进行搅拌，实测坍落度为160mm，能够满足设计要求，重新计算用水量：（5Kg+550g）/0.025=222Kg.再计算掺外加剂时用水量：按该外加剂掺量为0.8%时减水率为28%，因此每立方米混凝土用水量为222*（1-28%）=160Kg。
C15混凝土配合比设计(带计算公式)
签发：
审核：
检测：
堆积密度:1530（kg/m3)
空隙率:43(%)
材
品种:机制砂（0-4.75mm）
产地:
细度模数:2.7
含粉量:4.2(%)
细集料2
料
表观密度:2680（kg/m3)
堆积密度:1580（kg/m3)
空隙率:41(%)
性
品种:碎石﹙5-31.5mm﹚ 产地:
最大粒径:37.5mm
含泥量:0.5(%)
普通混凝土配合比设计报告
委托单位
委托日期
工程名称
设计等级
C15
委托编号 报告日期
施工部位
依据标准
JGJ55-2011
水泥
产厂： 品种及强度等级:P.O42.5R
注册商标: 实测3d强度:30.2（MPa)
品种:天然砂
产地:
细度模数:1.7
含泥量:2.2（%)
细集料1
原
表观密度:2670（kg/m3)
水胶比:0.60
砂率:45%
fcu.0≥fcu.k+1.645σ
配
材料名称
水
合
比
每m3用量（kg）
186
水泥 229
细集料1 210
细集料2 629
粗集料 1025
外加剂 4
粉煤灰 81
重量比
0.81
1.00
0.92
2.75
4.48
0.02
0.35
1、材料应严格过称。 备 注 2、本配合比所用砂、石为风干状态，用水量可随现场砂、石实际含水率做调整。
粗集料
能
表观密度:2700（kg/m3)
堆积密度:1590（kg/m3)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C15混凝土配合比设计报告
一、设计依据
1、施工图纸；
2、招标文件；
3、JGJ55-2011《普通混凝土配合比设计规程》
4、JGJ28-86《粉煤灰在混凝土和砂浆中应用技术规程》
二、用途
桥梁（雨污水基础）等。
三、试验材料
1、
2、粉煤灰：国安电力粉煤灰厂
3、碎石:茂达碎石厂
采用5～连续级配，5～20mm：16～=60%：40%
4、砂:徐州大乌，该砂属于中砂。
5、外加剂：淮北云龙外加剂有限公司高效减水剂。
经试验掺量%时减水率为%，现采用掺量%
6、水:饮用水
三、工艺要求
拌和站集中拌和、电子计量。
坍落度130-190mm，标准差取5Mpa。
四、初步配合比
1、确定试配强度
fcu,o=fcu,k+σ=15+×5=
2、计算水胶比
1﹚混凝土强度公式的经验常数a a取，a b取
W/C=（）/(fcu,o+a a*a b*f ce）
=×××/+××××
=
2﹚根据耐久性要求校核水胶比
根据施工技术规范,计算水胶比为现取水胶比
3、选定单位用水量
根据混凝土坍落度要求130-190mm。
查表，选定单位用水量为225kg/m3 外加剂减水率为18%故m wo=222*=183kg/m3
4、计算水泥用量
1)胶凝材料用量：m wo/(w/c) =183/=300kg，煤灰取代率水泥用量的25%，粉煤灰用量=75Kg,水泥用量=300-75=225Kg. 。
5.选择砂率
∮s=45%
6.计算砂石用量
采用质量法
假定混凝土密度法2292Kg：
由 m so+m Go=p cp- m co -m wo –粉煤灰m so/( m so+m Go)= ∮s
计算得:
m so=813kg m Go=991kg
7、外加剂用量： m hjo=300×=
质量法初步配合比为：
水泥：粉煤灰：砂：碎石：水：外加剂=225：75：813：991:183:
=1:::::
五、调整工作性，提出基准配合比
1.试拌21L各种材料用量
水泥:225×= 砂: 813×=
水:183×= 石: 991×= kg
粉煤灰：75×= 外加剂：×=
2.调整工作性
经试拌实测坍落度170mm粘聚性工作性良好、保水性无，能满足施工和易性要求。
各材料用量：
水泥：225Kg 粉煤灰：75Kg 砂:813kg 石:991kg 水:183kg 外加剂：
3.提出基准配合比
水泥：粉煤灰：砂：碎石：水：外加剂=225：75：813：991:183:
六、检验强度确定试验室配合比
1、采用水胶比分别为W/C=、W/C=、W/C=三组混凝土拌和物,拌制21L各材料用量如下表:
2、强度检验
3. 试验室配合比
根据7d及28d实测强度，从经济、耐久性考虑，选用水胶比为的配合比为试验室配合比：
水泥：粉煤灰：砂：碎石：水：外加剂=225：75：813：991:183:
=1:::::
技术负责人：试验：设计计算章。
