永大日立电梯调试说明 The manuscript was revised on the evening of 2021e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、RE及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALL LAN系统二十四、ANN操作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则.......................................1～4 (5).......................................6～8 .......................................9～18 .......................................19～21 .......................................22～23 (23).......................................24～25 .......................................25～26 (27) (28) (29).......................................30～34.......................................35～36 (36).......................................36～38.......................................38～40 (41) (42) (43) (43) (44).......................................45～51.......................................52～70.......................................70～74.......................................74～75 .......................................75～76.......................................77～79 (80)三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明 (81)…………………………………82～84…………………………………另附…………………………………85～101e’NT调试作业资料e’NT调试作业资料附图一、技术文件上海永大电梯设备有限公司版次第版编号IS-2208 页次21附图二、。

日立电梯全系列图纸元件代码

日立电梯图纸元件代码1 A 门电机 YPVF2 ACR 电流控制调整电子板 YPVF、VFM(H)G、HVF、NPX3 AD 模数电子板 YPVF4 ALARM 警铃按钮 GVF5 ALP 停电柜全梯种6 AM 电流表 VFM(H)G、HVF7 AMP 增幅器 NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源 YPVF、VFM(G)、HVF、NPX12 B951-CSD 轿顶电器箱数字显示电子板 NPH13 B.CON 信号网转换电子板 VFM(H)G、HVF、NPX14 BD 基极驱动 VFM(H)G、HVF15 BDR 抱闸电阻 VFM(H)G、HVF、NPX、G(G)VF16 BD-TR 基极驱动变压器 VFM(H)G、HVF、NPX、G(H)VF17 BELL 警铃全梯种18 BGM 背景音乐装置 VFM(H)G、HVF、NPX19 BSR 抱闸电阻 VFM(H)G、HVF、NPX、G(G)VF20 BZ 蜂鸣器全梯种21 CAGE。

B。

L 内指令应答信号灯 YPVF22 CALL 对讲机呼叫按钮 YPVF23 CAM 防止手动开门装置 VFM(H)G、HVF、NPX24 CDS 关门减速开关 VFM(H)G、HVF、NPX25 CFR CFC 制动器阻容组件 YPVF26 CLN 轿厢串行通信电子板 VFM(H)G、HVF、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关 YPVF、G(H)VF29 CNV 整流器 YPVF、VFM(G)、HVF、NPX30 CONTROL-1 AC100V电源保险丝 YPVF31 CONTROL-2 多重回路电源保险丝 YPVF32 CONTROL-3 光电装置电源保险丝 YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇 YPVF、VFM(G)、HVF、NPX36 CPI 轿内指示器全梯种37 CR 阻容组件 YPVF38 CRS 阻容组件 YPVF39 CRU2 阻容组件 YPVF40 D1-D4 二极管 YPVF 41 D2 二极管桥堆 YPVF42 DBR 制动电阻 G(H)VF43 DCO 门停止 VFM(H)G、HVF、NPX44 DIGITAL CPI 轿内数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈 YPVF47 DM37 副安全触板短接开关 G(H)VF48 DM 门电机 G(H)VF49 M.MOTOR 门电机 VFM(H)G、HVF、NPX50 DMC。

DMC和DAB和SF2门控板测门宽指引

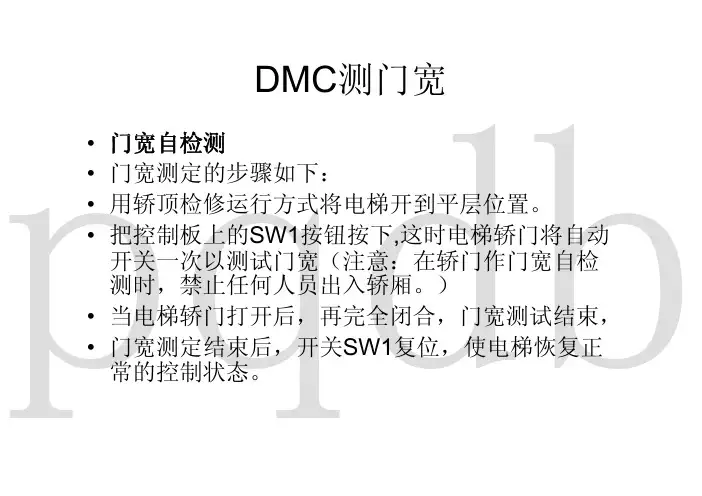

DMC测门宽pqdb •门宽自检测•门宽测定的步骤如下：•用轿顶检修运行方式将电梯开到平层位置。

•把控制板上的SW1按钮按下,这时电梯轿门将自动开关一次以测试门宽（注意：在轿门作门宽自检测时，禁止任何人员出入轿厢。

）•当电梯轿门打开后，再完全闭合，门宽测试结束，•门宽测定结束后，开关SW1复位，使电梯恢复正常的控制状态。

DAB测门宽pqdb •门宽自检测•门宽测定的步骤如下：•用轿顶检修运行方式将电梯开到平层位置。

•把控制板上的拨码开关SI-2拨到“OFF”位置（有Stop标志）。

SI2St标志）•按下控制板上的门宽自检的自锁开关S3，这时电梯轿门将自动开关一次以测试门宽。

此时指示灯D39（DWT）亮。

（注意：在轿门作门宽自检测时禁止任何人员出入轿厢）自检测时，禁止任何人员出入轿厢。

）•当电梯轿门打开后，再完全闭合，门宽测试结束，指示灯D39灭。

如果D39未灭，说明门宽数据不正确，请参考“门宽自检时注意事项”的第3点处理。

•门宽测定结束后，开关S3复位，并把拨码开关SI-2拨到“ON”位置（有Run标志），使电梯恢复正常的控制状态。

SF测门宽pqdb •门宽自检测•门宽测定的步骤如下：用轿顶检修运行方式将电梯开到平层位置•用轿顶检修运行方式将电梯开到平层位置。

•把控制板上的拨码开关SI-2拨到“OFF”位置（有Stop标志）。

•按下控制板上的门宽自检的自锁开关S2，这时电梯轿门将自动开关一次以测试门宽。

（注意：在轿门作门宽自检测时禁止任何人员出入轿厢）时，禁止任何人员出入轿厢。

）•当电梯轿门打开后，再完全闭合，门宽测试结束，门宽测定结束后开关复位并把拨码开关SI2•门宽测定结束后，开关S2复位，并把拨码开关SI-2拨到“ON”位置（有Run标志），使电梯恢复正常的控制状态。

永大日立电梯调试说明

均改为两个 TRANS，相应配线变更 ECVT PCB
电子式定电压电源供应
铝壳电阻
C.DR
门机转动方
8
马达皮带 HANGER C.DR
式
马达皮带主动 HANGER ROPE 从动 HANGER
C.DR
9
OPB
不锈钢外壳面板
全新树脂 LAN 化处理
。5
技术文件
编号
IS-2208
。
上海永大电梯设备有限公司 e’ NT 调试作业资料
41 消防开关
常开接点
常闭接点
42
POSI
干簧管式 POSI 于平层±20mm 以外动作
光电式 POSI，于平层±20mm 以外动作，提高产品性能,现地免调整
。11
技术文件
编号
IS-2208
。
上海永大电梯设备有限公司 e’ NT 调试作业资料
版次第 1.0 版
页次
5
。12
二、e’NT 系统构成图
muc5pinavr相接pc板电源入hct6pin5pin接hctmud60pin彩虹排线与sfiorfod连接5vre9pin端子台pmmotorcip6pin联动信号传输连接pwm12pinbar789101112muf50pin彩虹排线与sfiorfob连接mui3pin基准电压mug40pin彩虹排线与sbdcbce连接ocavr基准电压调整用sw14pin读写主从micon式样用mul5pinpmmotorsw25pin远隔号机duplex设定用pm15vim5v4pin外接pmmotorpm外接immotor外部程式downloadp5gdp15gdpm5vim15vu89ocau36dspidtupdnu4u32u33u35lansw2mugrxmudmufu34u31u68mwdtswdtsmpuc05vresw1abspwm技术文件上海永大电梯设备有限公司版次第10编号is2208ent调试作业资料页次10装置connectorlsu8pin上限位开关连接lsd8pin下限位开关连接hdr3pindspinswfire2pin火灾或消防管制用earthq5pin地震管制用ero10pin紧急制停用fol2pin计次器连接gov3pingrsfoo2pin盘内estop若无则短路ioub5pinubbufferxhn8pinhlan传输y120pin对讲机安全回路分支电源y220pinrxtxfml信号y320pinac220vac36v电源预留线cp2tbcp3tbrintintphonecp1tbintphonedevgdxhnhlanrmalgt保养mainaindoorzonetrfdc10ttrfac15by1y3estpfoorbattrf36extpwrwaterearthqp48p22folalpfirefireroomerrgeneratorioubop1op2op3op4op5op6op7ip1ip2ip3ip4ip5ip6ip7ip8ip9ry100rry40gry40dry50b50b40d100r40gulssds1usds2ufmlsds2dsds1ddlsbkgrsflsuflsd99g50bctestbcvtest48vtest22vtest12vlsulsdbkcoilbsdrbdcavr110vac110vacfanscaccvty2fcrtfvceeromub

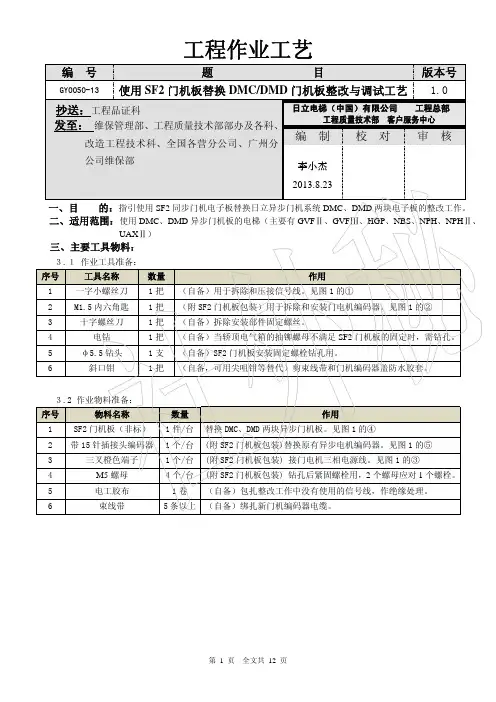

日立GY0050-13 使用SF2门机板替换DMCDMD门机板整改与调试工艺 V1.0-2013
