常见减速机的分类及润滑方式减速机是一种将高速旋转的动力转换为低速高扭矩输出的机械传动装置。
它广泛应用于各种机械设备中，如工业生产线、冶金设备、矿山机械、化工设备、食品机械等。
根据不同的传动方式和结构形式，减速机可以分为多种类型。
本文将介绍常见的几种减速机分类及其润滑方式。
一、齿轮减速机齿轮减速机是一种常见的减速机，它通过齿轮的啮合来实现传动。
齿轮减速机的结构简单、传动效率高、承载能力强，因此被广泛应用于各种机械设备中。
齿轮减速机的润滑方式主要有以下几种：1.油浸润滑：齿轮减速机的内部结构较为复杂，需要使用润滑油来保持其正常运转。
油浸润滑是一种常见的润滑方式，它可以将润滑油浸泡在齿轮减速机内部，使其在运转过程中不断润滑。
2.油雾润滑：油雾润滑是一种将润滑油雾化后喷入齿轮减速机内部的润滑方式。
这种润滑方式可以使润滑油均匀地分布在齿轮减速机内部，从而提高其润滑效果。
3.油滴润滑：油滴润滑是一种将润滑油滴入齿轮减速机内部的润滑方式。
这种润滑方式可以使润滑油直接作用于齿轮表面，从而提高其润滑效果。
二、行星减速机行星减速机是一种将高速旋转的输入轴转换为低速高扭矩输出的减速机。
它的结构紧凑、传动效率高、承载能力强，因此被广泛应用于各种机械设备中。
行星减速机的润滑方式主要有以下几种：1.油浸润滑：行星减速机的内部结构较为复杂，需要使用润滑油来保持其正常运转。
油浸润滑是一种常见的润滑方式，它可以将润滑油浸泡在行星减速机内部，使其在运转过程中不断润滑。
2.油雾润滑：油雾润滑是一种将润滑油雾化后喷入行星减速机内部的润滑方式。
这种润滑方式可以使润滑油均匀地分布在行星减速机内部，从而提高其润滑效果。
3.油滴润滑：油滴润滑是一种将润滑油滴入行星减速机内部的润滑方式。
这种润滑方式可以使润滑油直接作用于行星齿轮表面，从而提高其润滑效果。
三、蜗轮减速机蜗轮减速机是一种将高速旋转的输入轴转换为低速高扭矩输出的减速机。
它的结构简单、传动效率高、噪音小，因此被广泛应用于各种机械设备中。
油雾润滑的应用及存在问题
油雾润滑系统的应用及存在问题的改进建议胡建洲（陕西延长石油集团有限责任公司炼化公司陕西延安727406）摘要：本文简要介绍了摩擦及其危害，油雾润滑原理、结构及各部分作用，着重阐述了其特点，、使用效果，油雾润滑在大型机泵群或多点润滑机械设备群应用效益显著。
并指出其在使用中的不足和改进建议。
关键词：油雾润滑系统应用建议一、概述设备两相对运动部件的接触面在切线方向运动或有相对运动的趋势时，在两物体的接触面之间有阻碍它们相对运动的作用力，这种力叫摩擦力。
接触面之间的这种现象或特性叫“摩擦”。
摩擦有利也有害，如汽车上的刹车盘、离合器之间的摩擦是有利的。
但在多数情况下是不利的。
例如，机器运转时的摩擦，造成能量的无益损耗和机器寿命的缩短，并降低了机械效率，据科学家测算：世界能源约有50%消耗在摩擦、磨损上，机械设备零部件的损坏大约80%是由于摩擦、磨损造成的。
因此常用各种方法减少摩擦，如在机器中加润滑油等。
设备合理润滑就是为了在经济、技术允许的条件下，实现设备可靠运行、性能改善、降低摩擦功耗、减少温升和磨损等。
针对摩擦副之间的特性，如相对运动速度、作用的载荷等，可以采用稀油、脂或固体润滑剂。
以稀油为润滑剂的设备润滑方式有：手工给油润滑装臵；滴油润滑装臵；油池润滑装臵；飞溅润滑装臵；油胡建洲男 46陕西延长石油集团有限责任公司炼化公司机动设备部,高级工程师，副经理，主要从事炼化生产及项目建设设备管理工作.绳、油垫润滑；油环、油链润滑装臵；强制送油润滑装臵；喷雾润滑装臵。
也有以上几种方式组合。
对于机泵来说，其轴承采用稀油润滑的一般为手工给油后，采用油池、油环、飞溅润滑方式。
在石油石化行业，装臵机泵均为机泵群，由于数量大维护人员作业量大、油液浪费大，为此一些装臵引用了机泵群油雾润滑系统。
我们公司也在部分装臵引用了该系统。
下面就应用情况浅谈一些体会。
二、油雾润滑原理及系统结构简介油雾润滑系统是一种新型的稀油集中润滑方式，能连续有效地将润滑油雾化为小颗粒的集中润滑系统，是上世纪七八十年代由国外发展起来的一种先进的润滑技术。
油雾润滑系统的应用
油雾润滑系统的应用作者：任首名来源：《中国化工贸易·中旬刊》2017年第07期摘要：通过油雾润滑系统简介，分析了油雾润滑系统在生产技术、经济上的优势，提出油雾润滑系统应用的不足和安装使用要求，了解该系统的优缺点是油雾润滑装置得以正确推广应用的基础。
关键词：油雾润滑系统；优点；缺点油雾润滑作为新型的、先进的润滑方式，其耗油量低、润滑效果均匀良好、设备故障率低等独特的优越性已被越来越多的企业所认识。
但是油雾润滑系统也有自身的不足和安装使用要求。
1油雾润滑系统简介油雾润滑系统由1～3um的油雾颗粒组成的含油量仅为5ppm的油雾流，再通过管道将油雾送到每台机泵需要润滑的部位。
颗粒极小的油雾能够在金属表面形成润滑效果更好的一层油膜，减小了摩擦及发热，使轴承温度明显下降。
由于充满油雾的轴承腔对外有微小的正压，从而使外来的潮气和污染物不易进入轴承腔，使轴承腔内即清洁又能得到充分的保护。
1.1发生原理主机使用压缩空气在油雾发生器中将油箱中的润滑油雾化，润滑油被雾化成1～3um的油雾颗粒，油雾被喷入油箱，然后经输出阀选择自油雾输出口输出。
1.2主要结构油雾润滑系统包含了空气供给系统、油料供给系统、油雾发生器、输送油雾的管道、凝缩嘴、油雾回收箱和控制系统。
1.2.1空气供给系统它包括分水滤气器、压力表、调压阀、压力变送器、气缸。
1.2.2油料供给系统大油箱、主油箱和辅油箱分别有注油口、油位计、排污口，油可以通过注油口注入，也可用泵经过滤器把大油箱的油送到主油箱和辅油箱。
1.2.3油雾发生器油雾发生器包含主油雾发生器和辅油雾发生器，它们分别包含了一个雾化头和一个加热器。
1.2.4输送油雾管道连接油雾发生器和各个需油雾润滑的分支点之间的管道。
1.2.5凝缩嘴根据不同类型的摩擦副、油雾压力以及所需的油雾量，需安装不同的凝缩嘴。
凝缩嘴使油雾重新凝聚成较大的油滴，这样才能保证摩擦副表面形成良好的油膜，起到润滑效果。
油雾润滑
从主控器至各注油点的连接为油雾输送管至分配器，经过喷嘴接 到注油点。管件由经过洁净材料制作的主管和分支管线构成，油 雾分配器的上连支管下接一台泵的注油点，将雾化油分配到润滑 点。每个分配器可以供应六个润滑点
8
• 三、油雾润滑系统的组成 COMPONENTS OF OIL MIST LUBRICATION
21
三、油雾润滑系统的组成 COMPONENTS OF OIL MIST LUBRICATION
7.油雾浓度传感器
LubriMist油雾浓度监视器是一个油雾润滑系统公司制造的专利传感器。油雾监视器 是一个检测油雾浓度波动的半导体装置。LubriMist油雾监视器的可选择不同灵敏度 而对供应管路中油雾浓度进行连续在线监视，是油雾用户优化油的消耗，从而不会 使机械润滑过度或不足。连续监视通过IVT控制器完成。一旦油雾达到油雾检测器 ，LubriMist油雾浓度监视器将自动对油雾中的油/空气比率的变化作出响应。
13
三、油雾润滑系统的组成 COMPONENTS OF OIL MIST LUBRICATION
B-B视图
14
三、油雾润滑系统的组成 COMPONENTS OF OIL MIST LUBRICATION
（四）油雾出口阀组件 油雾发生头使用压缩空气以产生小油滴（1～3微米），小油滴悬浮在空气 中并被排放到分配管路，然后管道系统将油雾供应给用户机械提供轴承润 还。一个特殊设计的出口切换阀控制油雾流出IVT，切换阀是气动控制的 。当有关的雾发生头――主或辅助――供应空气打开时，切换自动关闭未 用的发生器的出口并打开产生油雾的发生器的出口。产生的油雾通过一个 2”管输出IVT柜的顶部，油雾出口管与IVT柜顶层是密封的。
18
主轴油雾润滑系统 原理
主轴油雾润滑系统原理主轴油雾润滑系统是一种常见的工业设备润滑方式，其原理是通过将润滑油以雾化形式喷洒到主轴表面，形成一层细小的油膜，以减少摩擦和磨损，提高设备的工作效率和寿命。
主轴油雾润滑系统的工作原理可以分为两个方面。
首先，润滑油被送入喷雾器，通过喷嘴进行雾化处理。
喷嘴的设计可以使润滑油形成细小的油雾颗粒，这些颗粒可以在空气中悬浮，并且可以覆盖到主轴表面。
其次，通过压缩空气的作用，将油雾送入主轴的润滑区域，形成一层均匀的油膜。
主轴油雾润滑系统的优点之一是能够提供更好的润滑效果。
由于雾化后的润滑油颗粒非常细小，可以更好地渗透到主轴表面的微小间隙中，形成均匀的润滑膜，从而减少了金属表面之间的直接接触，降低了摩擦和磨损。
此外，油雾润滑系统还能够在高速旋转的主轴上提供足够的润滑，保证设备的正常运行。
另一个优点是主轴油雾润滑系统具有良好的冷却效果。
润滑油的雾化过程需要消耗热量，因此在喷洒到主轴表面时会吸收部分热量，从而起到冷却的作用。
这对于高速旋转的主轴来说尤为重要，可以有效地控制主轴温度，避免因过热而导致设备故障。
主轴油雾润滑系统还能够防止污染和泄漏。
由于润滑油以雾化形式喷洒，不会像传统的润滑方式那样产生过多的油污，避免了对环境的污染。
同时，油雾润滑系统还可以有效地防止润滑油的泄漏，减少了维护和清洁的工作量。
然而，主轴油雾润滑系统也存在一些局限性。
首先，由于润滑油需要以雾化形式喷洒，需要一定的压缩空气供应。
因此，在安装和维护系统时需要额外考虑空气压缩机的配置和运行成本。
其次，油雾润滑系统对润滑油的选择要求较高，需要使用适合系统要求的润滑油，以保证系统的正常运行。
主轴油雾润滑系统是一种有效的设备润滑方式，通过将润滑油以雾化形式喷洒到主轴表面，形成一层细小的油膜，以减少摩擦和磨损，提高设备的工作效率和寿命。
它具有润滑效果好、冷却效果佳、防止污染和泄漏等优点，但也需要考虑压缩空气供应和润滑油选择的问题。
在工业生产中，根据实际需求和设备特点，可以选择主轴油雾润滑系统作为设备的润滑方式，以确保设备的正常运行和提高生产效率。

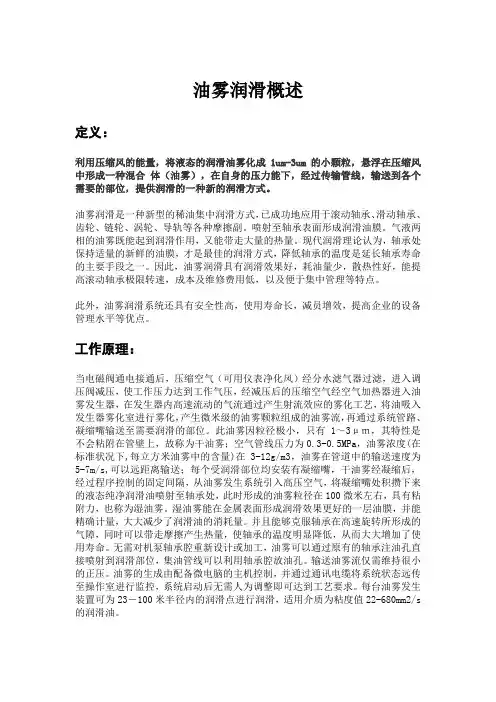

油雾润滑概述

油雾润滑概述定义：利用压缩风的能量，将液态的润滑油雾化成1um-3um的小颗粒，悬浮在压缩风中形成一种混合体（油雾），在自身的压力能下，经过传输管线，输送到各个需要的部位，提供润滑的一种新的润滑方式。
油雾润滑是一种新型的稀油集中润滑方式，已成功地应用于滚动轴承、滑动轴承、齿轮、链轮、涡轮、导轨等各种摩擦副。
喷射至轴承表面形成润滑油膜。
气液两相的油雾既能起到润滑作用，又能带走大量的热量。
现代润滑理论认为，轴承处保持适量的新鲜的油膜，才是最佳的润滑方式，降低轴承的温度是延长轴承寿命的主要手段之一。
因此，油雾润滑具有润滑效果好，耗油量少，散热性好，能提高滚动轴承极限转速，成本及维修费用低，以及便于集中管理等特点。
此外，油雾润滑系统还具有安全性高，使用寿命长，减员增效，提高企业的设备管理水平等优点。
工作原理：当电磁阀通电接通后，压缩空气（可用仪表净化风）经分水滤气器过滤，进入调压阀减压，使工作压力达到工作气压，经减压后的压缩空气经空气加热器进入油雾发生器，在发生器内高速流动的气流通过产生射流效应的雾化工艺，将油吸入发生器雾化室进行雾化，产生微米级的油雾颗粒组成的油雾流，再通过系统管路、凝缩嘴输送至需要润滑的部位。
此油雾因粒径极小，只有1～3μｍ，其特性是不会粘附在管壁上，故称为干油雾；空气管线压力为0.3-0.5MPa，油雾浓度(在标准状况下,每立方米油雾中的含量)在3-12g/m3，油雾在管道中的输送速度为5-7m/s,可以远距离输送；每个受润滑部位均安装有凝缩嘴，干油雾经凝缩后，经过程序控制的固定间隔，从油雾发生系统引入高压空气，将凝缩嘴处积攒下来的液态纯净润滑油喷射至轴承处，此时形成的油雾粒径在100微米左右，具有粘附力，也称为湿油雾。
湿油雾能在金属表面形成润滑效果更好的一层油膜，并能精确计量，大大减少了润滑油的消耗量。
并且能够克服轴承在高速旋转所形成的气障，同时可以带走摩擦产生热量，使轴承的温度明显降低，从而大大增加了使用寿命。
