卧式螺带混合器技术规格及要求
卧式螺带混合机
郑州中天建筑节能有限公司卧式螺带混合机卧式螺带混合机的工作过程是:各种组成的物料按配方比例经过计量后进入混合机,物料在带状螺旋叶片的推动下进行混合.外螺带将物料从一端向另一端推动,内螺带则使物料向相反的方向运动,里层物料被推到一侧后由里向外翻滚，外层物料被推到另一侧后由外向里翻滚。
物料在对流过程中二股物料流相互渗透、变位而进行混合，在两侧翻滚过程中再进行混合，这样反复进行多次，最后通过出料控制机构混合均匀的物料从卸料门卸出。

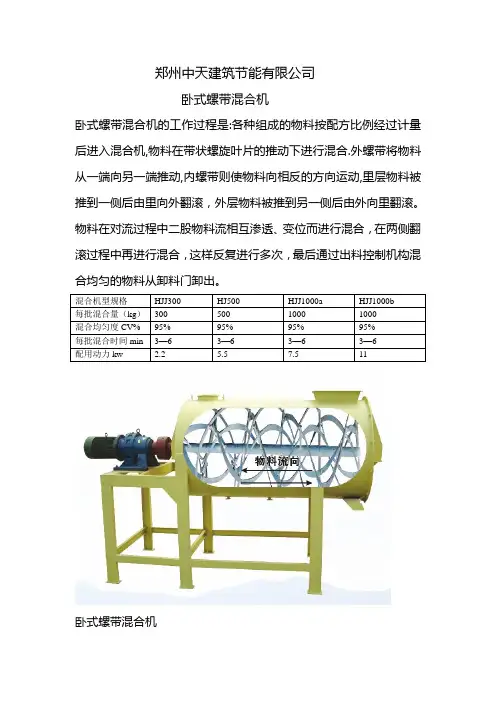

卧式螺带混合机烘干砂示意图郑州中天建筑节能有限公司公司简介本公司主要生产供应：1设备类，泡沫板设备，干混砂浆设备，钢丝网架泡沫板设备，装配式建筑设备，保温与结构一体化设备，轻质隔墙设备，废泡沫造粒设备，废秸秆再利用做建材设备，防火聚苯板渗透设备，保温材料设备，岩棉板设备，泡沫线条切割机，抹灰机，塑料系列设备，节能减排环保设备，便携式水切割设备。
2产品类，保温材料系列，保温与结构一体化板材，装配式建筑产品系列，防火门，防火窗，防火玻璃，超薄防弹玻璃，防台风玻璃窗，轻质隔墙板，装配式装修板，除霾新风系统，消防强排风管道，排水板等建筑类产品。
3服务类，危爆产品的冷切割拆除，保温材料生产技术，装配式建筑技术服务，承接设备类，建筑类，化工类，工业类疑难杂症。
4施工类，外墙保温施工，涂料施工，防火门通风管道施工，轻质隔墙施工，不锈钢铁艺施工，装配式建筑施工。
郑州中天建筑节能有限公司是一家集生产销售、技术推广、工程施工、产品研发为一体的综合性节能减排服务企业, 致力于新型墙体材料和新型水刀的研发与推广。
自2007年成立以来把建筑保温节能泡沫板及砂浆系列设备和水切割设备作为主营业务，主产A级防火保温板设备，A级防火改性聚苯板渗透设备，泡沫聚苯板设备，挤塑板设备，装配式建筑设备，钢结构装配式房屋设备，碳质木质素气凝胶保温板设备，石墨聚苯板设备，钢丝网片织网机，钢丝网架织网焊接插丝机，保温板双面抹灰机，EPS保温空腔模块设备，免拆外膜板保温结构一体化生产线，砌筑砂浆生产线，灌浆料生产线；自流平砂浆设备，建筑保温与结构一体化设备，阻燃B1B2级泡沫板生产线、防火A级干混砂浆生产线、防火A级复合砂浆保温板生产线，泡沫保温装饰一体化系列配套设备，建筑垃圾处理设备，工地高压喷水防尘设备，家庭防雾霾治理系统，中小学幼儿园学校教室防雾霾治理系统，市政防雾霾雾炮，防火A级钢丝网架聚苯板免外模板结构一体化设备， EPS线条切割机，便携式水刀，灭火器，小型轻巧式水切割机，高压水清洗机，干混砂浆电脑包装机、废泡沫聚苯颗粒造粒机、防火B1B2级钢丝网架聚苯板点焊机、折弯机、钢丝网织网机、水洗砂机、三回程烘干砂机、泡沫切缝机、砂浆装车机、断丝机、电动吊篮等建筑节能材料生产专用设备和水射流设备。
卧式螺带混合器技术规格及要求
卧式螺带混合器技术规格及要求1、总则1.1 本技术规范书适用于江西九二盐业有限责任公司多品种盐混合设备及配套设施,它提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2技术规范书所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但投标方应保证提供符合本技术规范书和工业标准的功能齐全的优质产品及其相应服务。
1.3 投标人如对本技术规范书有偏差(无论多少或微小)都必须清楚地以书面方式提交招标人，否则招标人将认为投标人完全接受和同意本技术规范书的要求。
1.4投标人须执行本技术规范书所列标准。
有矛盾时，按较高标准执行。
投标人在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本。
1.5若设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标人应保证招标人不承担有关设备专利的一切责任。
1.6投标人应提供高质量的设备。
这些设备应是成熟可靠、技术先进的产品，且制造厂必须具备先进、成熟、可靠的混合器生产技术，拥有制造、调试、维护等方面的专门技术人才和精良的加工设备，有能力为项目建立有效的管理体制，具有良好的业绩,并提供优质的售后服务。
已有相同设备制造、运行两年以上的成功经验，且实践证明产品是成熟可靠的。
投标人对设备的加工能力、质量、使用性能、供货的完整性、先进性、可靠性负责，负责指导设备的安装和调试。
1.7本技术规范书所定规范为最低要求，如投标方有更优良、经济的方案，可以超出本技术规范书所规定的条款。
1.8在签订合同之后，投标人有权提出因规范、标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
1.9本技术规范书将为订货合同的附件，与合同正文具有同等效力。
2、概况2.1工程概况：江西九二盐业有限责任公司多品种盐混合设备及配套设施。
2.2设备概况：卧式螺带混合器2.3混合物料概况：食用盐（Nacl)2.4供货周期：合同签订后35日内。

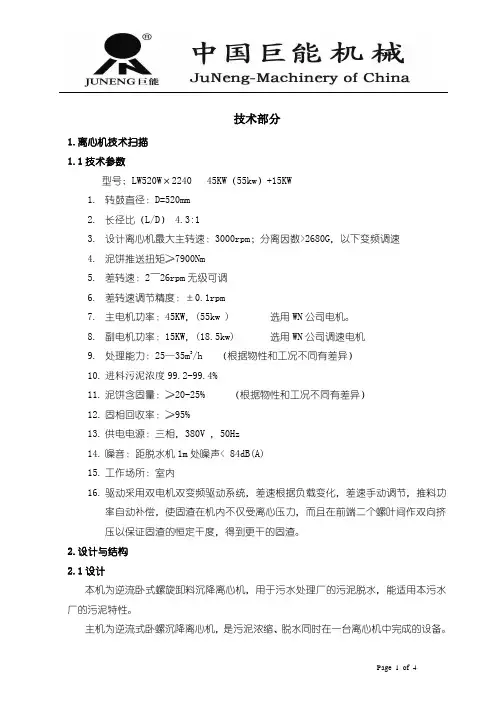

LW520W卧螺技术参数
技术部分1.离心机技术扫描1.1技术参数型号; LW520W×2240 45KW（55kw）+15KW1.转鼓直径：D=520mm2.长径比（L/D） 4.3:13.设计离心机最大主转速：3000rpm；分离因数>2680G，以下变频调速4.泥饼推送扭矩≥7900Nm5.差转速：2～26rpm无级可调6.差转速调节精度：±0.1rpm7.主电机功率：45KW，(55kw ) 选用WN公司电机。
8.副电机功率：15KW，(18.5kw) 选用WN公司调速电机9.处理能力：25—35m3/h （根据物性和工况不同有差异）10.进料污泥浓度99.2-99.4%11.泥饼含固量：≥20-25% （根据物性和工况不同有差异）12.固相回收率：≥95%13.供电电源：三相，380V ，50Hz14.噪音：距脱水机1m处噪声< 84dB(A)15.工作场所：室内16.驱动采用双电机双变频驱动系统，差速根据负载变化，差速手动调节，推料功率自动补偿，使固渣在机内不仅受离心压力，而且在前端二个螺叶间作双向挤压以保证固渣的恒定干度，得到更干的固渣。
2.设计与结构2.1设计本机为逆流卧式螺旋卸料沉降离心机，用于污水处理厂的污泥脱水，能适用本污水厂的污泥特性。
主机为逆流式卧螺沉降离心机，是污泥浓缩、脱水同时在一台离心机中完成的设备。
主机有柱锥型转鼓、螺旋和差速系统构成，在离心力的作用下对污泥进行每天24小时的连续脱水也可阶段性脱水，设备运行效率≥95%，机器具备优良的密封性能，以确保污泥、水不会溢出机外以保证泥饼干度恒定和污泥固相回收率。
在脱水过程中，与污泥接触的所有部件必须耐蚀、耐磨。
2.2结构该脱水设备是用于污泥脱水的离心式浓缩脱水一体机。
污泥浓缩、脱水同时在一台离心机内完成。
离心机为全封闭式结构，在正常操作情况下，不会由于污泥、水、异味的溢出而污染车间。
离心机由螺旋和转鼓组成，它们都是由直圆柱和锥体两部分构成。
卧式螺带式混合机 WLDH8000升 喷涂哈拉
选购品质保证的，WLDH8000升卧式螺带混合机，8000型喷涂哈拉螺带搅拌混合设备，大型8立方螺带混合机械设备，请到常州市干燥设备有限公司，十年的设备设计制造经验，能根据您的要求，打造精品设备，公司备有试验样机，可提供来料试验，欢迎您的来电咨询一三六一六一一二九八八！WLDH8000升卧式螺带混合机，8000型喷涂哈拉螺带搅拌混合设备，大型8立方螺带混合机械设备应用范围：WLDH型螺带卧式混合机广泛应用于食品、医药、化工、塑料、染料和化妆品等行业的物料混合生产。
可进行固—固（粉料与粉料）混合，固—液（粉料与液体）混合。
特别适用于粘性或有凝聚性粉粒体物料的混合，以及粉粒物料中添加较多液体（或糊状物料）的混合。
该机具有混合速度快、精度高、无混合盲区、填装系数大、运转平稳、密封操作、无环境污染、出料迅速、干净、不留剩余物料，使用、维护、修理方便等特点WLDH8000升卧式螺带混合机，8000型喷涂哈拉螺带搅拌混合设备，大型8立方螺带混合机械设备工作原理：在直联减速机的驱动下，混合机转子以定向旋转，在旋转的过程中，螺带一方面把物料推着沿轴向移动，一方面把物料带起抛向螺带前上方，而外层螺带使物料总是向筒体中间运动，内层螺带则使物料由中间向两端运动，这样物料在运动中形成了二个循环物流，在反复循环流动的过程中，物料便得到了充分的混合。
WLDH8000升卧式螺带混合机，8000型喷涂哈拉螺带搅拌混合设备，大型8立方螺带混合机械设备配置清单：序号名称规格型号材质数量备注1 筒体δ=8mm 不锈钢304喷涂halar 1套常州干燥2 端盖δ=10mm 不锈钢304喷涂halar 1套常州干燥4 上盖δ=6mm 不锈钢304喷涂halar 1套常州干燥5 主轴外包δ=2mm 不锈钢304 喷涂halar 1根常州干燥6 螺带δ=6mm 不锈钢304喷涂halar 1套常州干燥7 支架槽钢、角钢不锈钢304 1套常州干燥8 电机减速机37kw 碳钢1台江阴大中9 进出料口配套不锈钢304不锈钢喷涂halar 1套常州干燥10 控制柜按钮式不锈钢1只正泰电器WLDH8000升卧式螺带混合机，8000型喷涂哈拉螺带搅拌混合设备，大型8立方螺带混合机械设备设备安装与调试：1、为减少设备的噪声及震动，建议设备应用地角螺栓与基础固定。
SYLW-螺带混合机说明书
目录一、产品用途 (2)二、型号编制表示方法 (2)三、工作原理 (2)四、结构特点………………………………………………………………3-4五、安装要求 (5)六、使用要求及注意事项 (5)七、保养及维修 (6)八、易损件 (6)九、常见问题和处理方法 (6)十、其它要求及说明 (7)一、产品用途：SYLW型螺带卧式混合机广泛应用于食品、医药、化工、塑料、染料和化妆品等行业的物料混合生产。
可进行固—固（粉料与粉料）混合，固—液（粉料与液体）混合。
特别适用于粘性或有凝聚性粉粒体物料的混合，以及粉粒物料中添加较多液体（或糊状物料）的混合。
该机具有混合速度快、精度高、无混合盲区、填装系数大、运转平稳、密封操作、无环境污染、出料迅速、干净、不留剩余物料，使用、维护、修理方便等特点二、型号编制表示方法：三、工作原理在直联减速机的驱动下，混合机转子以定向旋转，在旋转的过程中，螺带一方面把物料推着沿轴向移动，一方面把物料带起抛向螺带前上方，而外层螺带使物料总是向筒体中间运动，内层螺带则使物料由中间向两端运动，这样物料在运动中形成了二个循环物流，在反复循环流动的过程中，物料便得到了充分的混合。
如图一所示：工作原理：（图一）四、结构特点卧式螺带混合机由传动部件、双层螺带搅拌器、Ｕ型筒体组成。
在顶盖上有进料口、检修口，也可根据用户要求制定及喷雾加液装置、非标夹套型。
筒体底部中央装有出料装置（出料装置分手动和气动），一般以手动出料为标准型。
如图二所示：设备结构：（图二）1.减速机2.壳体3.筒盖4.螺带5.轴端密封6.轴承7.出料阀安装俯视图：（图三）1-5M3 6-20M3注：表内外形尺寸数值及其他技术参数因产品改进而与合同技术附件有出入时，以合同附件尺寸为准。
五、安装要求◆安装前仔细阅读产品使用说明书，了解安装要求、使用及注意事项。
◆设计安装时场地空气必须流畅，各项技术指标必须符合本行业国家规定。
◆设备的安装支架（钢架平台、楼层）必须有足够的承受能力。
牧羊SLHY卧式螺带混合机说明书
牧羊 SLHY 系列
叶带卧式螺旋混合机
前言
1. 首先感谢您选购牧羊 SLHY 叶带卧式螺旋混合机。 2. 此使用说明书既是安全使用本混合机的参考，又是设备运转时的技术资料。 3. 使用前请认真通读此使用说明书，熟悉本款混合机的安全注意事项、各项性能、安装、操
作要求等，以便您能够熟练操作使用本机器，为您创造更大的效益。 4. 如操作不当或不遵守我们的操作规程，会造成重大损失。 5. 此使用说明书中多处记载了注意事项的标识，如下所示。
11. 如转让此设备，请把使用说明书随设备一并转让。
12. 请注意，以下是有关设备的用途、质保范围及质保期限等方面的说明。
① 用途
粉状、颗粒状、片状、块状、杂状及粘稠状物料的混和
② 质保范围 混合机机身
③ 质保期限 购买设备一年以内，但是易损零部件除外。
注：（1）
江苏牧羊集团保留本说明书及所涉内容的版权。本书接收者承认这一版权，
6.7.1 备件………………………………………………………………………………………6-11 6.7.2 备件清单…………………………………………………………………………………6-12 6.7.3 备件订货表………………………………………………………………………………6-15
螺带混合机计算书
螺带混合机计算书摘要：一、螺带混合机简介1.螺带混合机的定义与作用2.螺带混合机的结构特点二、螺带混合机的工作原理1.螺带混合机的工作流程2.螺带混合机的关键部件及其功能三、螺带混合机的计算方法1.混合机容积的计算2.混合机产量的计算3.混合机功率的计算四、螺带混合机的应用领域1.在化工行业的应用2.在医药行业的应用3.在食品行业的应用五、螺带混合机的维护与保养1.日常维护2.定期检查与维修3.使用注意事项正文：螺带混合机是一种常用于化工、医药、食品等行业的混合设备，具有结构简单、操作方便、混合效果好等特点。
本文将详细介绍螺带混合机的计算方法及其应用领域。
螺带混合机主要由混合室、传动装置、支撑结构等部分组成。
其中，混合室是混合过程的主要场所，内部装有螺带搅拌器；传动装置负责驱动螺带搅拌器旋转；支撑结构则起到支撑整个设备的作用。
螺带混合机的工作原理是利用螺带搅拌器在混合室内进行旋转搅拌，使物料在短时间内达到均匀混合。
螺带搅拌器由两根螺杆组成，一根为主动螺杆，另一根为从动螺杆。
两根螺杆的螺纹形状和旋转方向不同，从而实现物料的搅拌与输送。
在计算螺带混合机的相关参数时，首先需要确定混合机的容积。
容积的计算公式为：V = π/6 * D * H，其中V 表示容积，D 表示混合室直径，H 表示混合室高度。
其次，可以根据混合机的容积和所需混合的物料量，计算出混合机的产量。
产量的计算公式为：Q = V / t，其中Q 表示产量，t 表示混合时间。
最后，可以根据产量和螺带搅拌器的转速，计算出混合机所需的功率。
功率的计算公式为：P = Q * n * g，其中P 表示功率，n 表示转速，g 表示物料比重。
螺带混合机广泛应用于化工、医药、食品等行业。
在化工行业中，螺带混合机可用于混合颜料、树脂、橡胶等材料；在医药行业中，可用于混合药品、保健品等；在食品行业中，可用于混合调味品、奶粉、糖果等。
为了保证螺带混合机的正常运行，需要定期对其进行维护与保养。
卧式螺带混合机简介
一、卧式螺带混合机(一) 卧式螺带混合机的结构卧式螺带分批式混合机有单轴和双轴两种。
单轴式的混合机按混合室的形式分为U型和O 型；其中O型主要为小型机，多用于预混合饲料的生产上；U型机应用得最为普遍；双轴式混合机则为W型，W型机多为大型厂选用。
U型卧式螺带混合机的结构如图4-2所示。
其主要由机壳、带螺带的转子、出料控制机构和传动机构等组成。
图4-2卧式螺带混合机1.机壳2.进料口3.叶片转子4.出料门控制机构5.出料门6.传动机构1．机体单轴卧式螺带混合机的机体以U型为主，机体外壳由普钢或不锈钢制造。
机体容积的大小决定了每个批次混合量的多少。
机体上盖板一般设有两个进料口，大型混合机有三个进料口。
机体两端采用了内外层墙板的空心夹层结构。
中间的空间与机体上、下部相通，在进、出料时，被排出的气体可以上下循环，而不至于气体和粉尘溢出机外。
2.转子转子是混合机的主要工作部件，它由螺旋叶片（螺带）、支撑杆及主轴组成。
其中螺带的结构形式设计是否合理，决定着混合机的混合质量和效率。
转子的结构形式很多，结构如图4-3所示：（a）为单头单层螺旋；（b）为双层单头螺旋；（c）为单头双层螺旋；（d）亦为单头双层螺旋，但内螺旋螺距是外螺旋的一半；（e）为双头双层螺旋；（f）为双头双层螺旋，但内螺旋是外螺旋的一半；（g）为单头三层螺旋，最里层螺旋一般做成整体叶片。
其中以双头双层双旋向的居多，内外螺旋叶片分别为左右螺旋，为了使内外叶片输送物料能力相等，以保持料面水平，所以内螺带宽于外螺带，一般为外螺带的3~5倍。
图4-3 转子机构形式3.出料及控制机构出料门在机体底部，其形式有一端小开门和大开门两种。
大开门形式具有卸料速度快、物料残留量少的优点，但因为出料门较大，要求门体的强度高、密封性能好。
小开门形式结构简单，但卸料速度慢、残留量多，所以仅用于小型混合机。
出料门控制机构有手动、电动和气动三种形式。
手动仅用于小型混合机。
大、中型混合机使用电动或气动控制。
不锈钢卧式螺带混合机 WLDH1500 2000 3000
常州干燥精心制造的WLDH1500卧式螺带混合机，WLDH2000卧式螺带搅拌机，WLDH3000螺带混合机械设备，价格优，质量好，烘干效果好，拥有精湛的设计工艺，精湛的制作水平，公司负责免费安装调试，常州干燥是您的选择。
多年的制作经验、*的制造技术水平、优秀的设备质量、诚信的经营理念，是我公司能与“客户成功合作的主要因素,公司备有现货和样机，可提供来料试验。
欢迎您的来电咨询WLDH1500卧式螺带混合机，WLDH2000卧式螺带搅拌机，WLDH3000螺带混合机械设备概述：卧式螺带混合机的传动主轴上布置双层螺旋叶片，内部螺旋将物料向外侧输送，外部螺旋将物料向内部聚集。
物料在双层螺旋带的对流运动下，形成一个低动力高效的混合环引境。
安装于搅拌轴上的内外径螺旋带动桶体内物料，使搅拌器在桶体内最大范围翻动物料。
搅拌装置工作时内螺旋带动靠近轴心处物料做轴心旋转，轴向由内至两侧推动，外螺旋带动靠近桶壁物料做轴心旋转，轴向由两侧至内推动，本混合物料能够在较短时间内均匀混合。
WLDH1500卧式螺带混合机，WLDH2000卧式螺带搅拌机，WLDH3000螺带混合机械设备特点：混合机底部出料方式：粉体物料采用气动大开门结构形式，具有卸料快、无残余等优点；高细度物料或半流体物料采用采用手动蝶阀或者气动蝶阀，手动蝶阀经济适用，气动蝶阀对半流体的密封性好，但造价比手动蝶阀高。
在需要加热或冷却的场合，可配置夹套。
加热方式有电加热和导热油加热两种方式可选：电加热方便，但升温速度慢，能耗高；导热油加热需要配置油锅和导油动力、管道，投资较大，但升温速度快，能耗较低。
冷却工艺可直接向夹套内注入冷却水，夹套换热面积大，冷却速度快。
电机与搅拌主轴之间通过摆线针轮式减速机直联，结构简单，运行可靠度高，维护方便。
卧式螺带混合机，高效搅拌混合设备，粘性物料专用混合机应用范围：广泛应用于腻子膏、真石漆、干粉、腻子、医药、食品、化学品、饲料、陶瓷、耐火材料等固-固（即粉体与粉体）、固-浆（即粉体与胶浆液）的混合，特别适应粘稠的物料混合。
6000l双螺旋锥形混合机参数
6000l双螺旋锥形混合机参数
双螺旋锥形混合机是一种常用于粉状、颗粒状物料混合的设备，其参数包括容量、主轴速度、功率、混合时间等。
1. 容量：指混合机所能容纳的最大物料量，一般以升或立方米为单位。
6000L表示该混合机的容量为6000升或6000立方米。
2. 主轴速度：混合机的主轴速度决定了物料在混合过程中的搅拌强度。
一般以转/分钟为单位，根据不同的物料性质和混合要求，主轴速度可以调节。
3. 功率：混合机的功率表示混合机所需的电能或驱动力，一般以千瓦（kW）为单位。
功率大小与混合机的容量、材料性质、搅拌强度等有关。
4. 混合时间：混合时间是指将物料充分混合均匀所需的时间。
根据不同的物料性质和混合要求，混合时间可以调节。
双螺旋锥形混合机还可能有其他参数，如电压、频率、外形尺寸等，这些参数可以根据实际需要进行选择和确定。
卧式搅拌机说明
卧式搅拌机说明500KG卧式搅拌机参数：1.机器接触物料采用不锈钢202材质，桶体壁厚为5mm，主轴采用89实心，小轴采用48*10mm不锈钢无缝管制作；2.支架采用6mmA3板折弯而成，电机支架部分采用国标10号槽钢；3.电机采用方力7.5KW4级电机，国茂4号摆线针减速机；4.螺带采用60*8mm制作，单向180度；5.油封采用TTO油封，轴承采用进口PF2106.出料口离地面：650mm,出料直径为：159mm，出料口挡板为：5mm厚；7.电器采用正泰电器，配有计时器，马达过载保护装置和安全保护装置；8.机器外形尺寸为：2300*1000*1750mm（桶体容量为：1000升）；卧式搅拌机性能特点:卧式搅拌机与其他混合机相比较具有混合时间短，适应性广不破坏搅拌物料，易于清理清扫等优点，对物料不会压馈和磨碎，对粗料、细料的搅拌也有良好的适应性。
卧式螺带搅拌机在不破坏混合物的状态下，在机体内产生横向交错对流、掺混、扩散等复合运动，使物料在短时间内达到最佳搅拌的效果。
富邦通用设备有限公司是长期专注于机械及行业设备领域。
本公司倡导“专业、务实、高效、创新”的企业精神，具有良好的内部机制。
优良的工作环境以及良好的激励机制，吸引了一批高素质、高水平、高效率的人才。
拥有完善的技术研发力量和成熟的售后服务团队。
我们的宗旨是：“用服务与真诚来换取你的信任与支持，互惠互利，共创双赢！”我公司愿与国内外各界同仁志士竭诚合作，共创未来！东莞市富邦机械设备有限公司坐落于东莞最美小镇清溪镇，是一家专门从事生产销售粉体，塑料机械设备为一体的工厂。
公司成立以来一直本着“品质优良，真诚服务”的原则，坚持以客户为中心的经营理念。
公司主要生产的立式搅拌机、卧式搅拌机、螺旋上料机、立式混色机、卧式混色机、粉碎机、脱水机、三足脱水机、振动筛，联系电话：I59899I9Z49刘先生。
1吨卧式加热搅拌机配置说明：1.机器接触物料面采用不锈钢202材质，桶体壁厚为5mm，主轴直径89，小轴直径48*8mm 不锈管制作；2.支架采用6mmA3板折弯而成，电机支架部分采用国标12号槽钢；3.电机采用方力11KW4级电机，国茂5号摆线针减速机（或是英一400硬齿轮变速箱）；4.螺带采用60*8mm制作，单向180度；5.油封采用TTO油封，轴承采用进口PF2126.出料口离地面：650mm,出料直径为：168mm，出料口挡板为：5mm厚；7.电器采用正泰电器，配有计时器，马达过载保护装置和安全保护装置；8.机器外形尺寸为：,2850*1300*2100mm，桶体容量2000L;9.加热夹层采用A3，3mm板制作，发热功率为：20KW；加热搅拌机介绍：本机型由“U"型桶体、机架、传动电机、加速器、S型搅拌叶片、电控箱等部件组成（可按客户要求添加加热设备）搅拌时利用浆叶把物料从两端往中间进行翻滚搅拌、达到完全混合的效果。
专业螺带混合机知识讲解
专业螺带混合机知识讲解螺带混合机布局特点：由U形容器、螺带搅拌叶片和传动部件构成；U形的长体筒体布局，包管了被混淆物料（粉体、半流体）在筒体内的小阻力活动。
正反旋转螺条安置于统一程度轴上，形成一个低动力高效的混淆情况，螺带状叶片一样通常做成双层或三层，外层螺旋将物料从两侧向中间搜集，内层螺旋将物料从中间向两侧运送，可使物料在活动中形成更多的涡流。
加速了混淆速率，进步混淆匀称度；卧式螺带混淆机是一款高服从、高匀称度、高装载系数、低能耗、低污染、低破裂的新型搅拌混淆设置装备部署。
该产物实用范畴辽阔，能举行粉体与粉体、粉体与液体的搅拌混淆，分外是能搅拌膏状、浓厚的或比重较大的物料（好比腻子、真石漆、金属粉末等产物）。
在制药、食品、农药、染料、化工、塑料、陶瓷、涂料、腻子、砂浆等范畴应用遍及。
螺带混合机的特点：螺带混合机主要是由U形容器、螺带搅拌叶片和传动部件组成，U形的长体筒体结构，可以保证混合物在筒体内进行小阻力运动。
安装于同一水平轴上的正反螺旋条，创造了一个低动高效的混合环境，螺带状叶片一般有双层或者三层，外层螺旋将物料的作用是将混合物从两边向中央聚集，而内层螺旋则是将混合物从中央向两侧分散，这样混合物在流动中形成很多涡流，从而加提高了混合速度，使混合更均匀。
螺带混合机的适用范围：螺带混合机是一款高均匀度、高效、低耗能、低污染、低破损的新型先进混合设备。
该产品运用非常广泛，它不仅运用于制药、食品、农药、染料、化工，还应用于塑料、陶瓷、涂料、腻子、砂浆等领域。
它可以将固体和固体（即粉体与粉体），固体和浆体（即粉体与胶浆液）的混合，甚至一些粘稠的材料也能轻松混合。
如粉体、粉体与液体的搅拌混合，尤其在搅拌膏状、粘稠的或比重较大的物料（比如腻子、真石漆、金属粉末等产品）的时表现出良好的性能。
市场推出全新系列微量卧式双螺带混合机：市场推出新型螺带混合机，这是新系列微量卧式双螺带混淆机中的最新型号。
此系列机用具备多种型号，可用于包罗高分子质料、生物科学、纳米技能和制药等多种市场范畴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卧式螺带混合器技术规格及要求1、总则1.1 本技术规范书适用于江西九二盐业有限责任公司多品种盐混合设备及配套设施,它提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2技术规范书所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但投标方应保证提供符合本技术规范书和工业标准的功能齐全的优质产品及其相应服务。
1.3 投标人如对本技术规范书有偏差(无论多少或微小)都必须清楚地以书面方式提交招标人，否则招标人将认为投标人完全接受和同意本技术规范书的要求。
1.4投标人须执行本技术规范书所列标准。
有矛盾时，按较高标准执行。
投标人在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本。
1.5若设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标人应保证招标人不承担有关设备专利的一切责任。
1.6投标人应提供高质量的设备。
这些设备应是成熟可靠、技术先进的产品，且制造厂必须具备先进、成熟、可靠的混合器生产技术，拥有制造、调试、维护等方面的专门技术人才和精良的加工设备，有能力为项目建立有效的管理体制，具有良好的业绩,并提供优质的售后服务。
已有相同设备制造、运行两年以上的成功经验，且实践证明产品是成熟可靠的。
投标人对设备的加工能力、质量、使用性能、供货的完整性、先进性、可靠性负责，负责指导设备的安装和调试。
1.7本技术规范书所定规范为最低要求，如投标方有更优良、经济的方案，可以超出本技术规范书所规定的条款。
1.8在签订合同之后，投标人有权提出因规范、标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
1.9本技术规范书将为订货合同的附件，与合同正文具有同等效力。
2、概况2.1工程概况：江西九二盐业有限责任公司多品种盐混合设备及配套设施。
2.2设备概况：卧式螺带混合器2.3混合物料概况：食用盐（Nacl)2.4供货周期：合同签订后35日内。
2.5设备设计、制造应符合ISO标准。
投标人需要按本标书的要求完成设备的制造、运输、仓储、指导安装、产品保护、调试、试运行及售后服务工作，并按工作顺序提交所需的资料。
投标人提供的设备必须先进、适用、可靠。
3、设计和运行条件3.1公用工程及气象条件环境条件：湘衡盐化所在区域属中亚热带季风湿润气候区，具有热量丰富，无霜期长，光照充足，雨量充沛，气温垂直差异明显，气候要素时空分布不均等特点。
历年平均气温：18ºC绝对最高气温：40.5 ºC绝对最低气温：-7.9ºC历年平均相对湿度：75%多年平均气压：1003.6毫巴历年平均降雨量：1756mm最大日降雨量：150mm最大积雪厚度：200mm多年平圴风速：2.6m/s最大风速：25m/s主导风向：北、东北安装位置江西九二盐业有限责任公司小包盐生产车间8米层安装。
运行方式：连续运行空气含尘量：10g/Nm3危险区域：无地面照度：大于100 lux3.2电力设施：动力电源：AC 220V/380V，50Hz，三相五线制电压波动：±5%频率波动：±1%接地电阻：1Ω3.3设计要求如投标人没有以书面形式对本招标书的所有条文提出异议，那么招标人可以认为投标人提供的产品已完全满足本招标书的要求。
如有异议投标人应在投标书中以“对招标书的意见和对招标书的差异标题的专门章节中加以详细叙述。
投标书要求采用中文书写，计量单位采用国际单位制。
招标人拥有对本招标书的解释权，投标人如对本招标书内容有疑议的条款均有责任向招标人询问，由于理解的偏差所引起的责任由投标人自行承担。
投标人需说明保证产品质量的手段和措施。
3.3.1完整的混合器1台套，进料阀由招标方提供，出料阀由投标人提供。
3.3.2支放混合器的平台由招标方制作，投标方需提供平台设计资料（包括平台大小、钢构件的材料大小等所有参数）。
3.3.3混合器设备布置在离楼面（楼面标高+8.0米）上，混合器设备上方为5立方的储料仓，采用弧形阀加料（招标方提供），下方为有效容积为3立方的料仓（招标方提供）。
混合器下方有称重传感器（招标方提供），用于控制进料量。
3.3.4混合器自带电器控制柜，有控制接口，实现单台混合器的自动进料、自动停止进料、自动添加液体、自动停止添加液体、自动排料。
故障报警等功能。
控制系统能与招标方的DCS系统相联。
4、技术要求4.1 混合器设备要求4.1.1 投标人所供应的设备必须在设计上和制造上保证设计寿命5年安全、连续和有效的运行，不发生任何变形、振动、腐蚀。
并在运行条件发生变化时不出现其他问题，所有设备必须技术先进且经过实践检验。
在此期间如发生缺陷,投标人应无偿提供配件并免费更换。
4.1.2投标人必须保证满足招标人提出的混合器性能设计参数，并在给定的运行条件下长期安全运行；运行中各处物料应均匀，不得有偏心或某处物料明显偏少的现象，不得有死角。
4.1.3保证在离混合器1米处噪声≤70dB(A)。
4.1.4混合器必须能适应－10～70℃的环境温度。
4.1.5 混合器与物料接触部件为316L不锈钢，与物料非接触部分为304不锈钢。
与物料接触表面抛光到Ra0.4；与物料非接触表面抛光到Ra0.8。
4.1.6所有螺栓采用304不锈钢。
4.1.7混合器筒体壁厚≧6mm。
4.1.8混合器必须具有两个进料口、检修口、排气口、取样口、喷液进口、出料口等基本接口，所有接口法兰均需配对提供（如果有的话）。
出料口阀门采用气动阀门；排气口需配对一个接软管的短接（接招标方除尘管道）；检修口为快开人孔。
4.1.9电机和减速机：SEW或西门子，防护等级不低于IP55；4.1.10混合器电机启动方式为软启动，防止带负载启动，以保护电机。
4.1.11混合器必须有一条接地线至地上，防止因漏电而造成危险。
4.1.12混合器设备具有就地、远程控制功能。
4.1.13配套提供的易损件均应采用质量可靠的产品，投标人应在投标文件中详细提供上述配套件的厂家和产地，每台混合器应免费提供一套易损件。
4.1.14投标人需在投标文件中说明混合器是否需要设置检修设施。
4.1.15投标人需在投标文件中说明单台混合器单次最大、最小的混合量。
4.1.16混合器就地需有以下自动保护功能，当设备运行中发生下面某一情况时，机器能实现报警或自动停机：电动机过载；电机故障；4.3.17控制盘箱，应为安装在它们内部或上面的设备提供环境保护。
即能防尘、防滴水、防腐、防潮、防结露、防昆虫及啮齿动物，能耐指定的高、低温度以及支承结构的振动，符合IP56标准。
投标人提供的控制箱（柜）为304不锈钢结构，控制盘（台、箱、柜）内的电气元件采用施耐德、ABB、西门子等产品。
4.2标准4.2.1投标人在设计过程中、选用设备、确定系统等，应遵循本规范书要求及以下规范与标准，也可采用不低于以下规范及标准的其他国际标准或中国国家标准，但必须在投标书中予以说明，并提供该标准或其复印件，提交招标人审查和备案。
GB699 优质碳素结构钢技术条件GB700 碳素结构钢GB/T3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板HG5010 平焊法兰GB1184 形状和位置公差未注公差的规定GB/T1804 一般公差线性尺寸的未注公差JB/T9820.3 混合机技术条件中华人民共和国《工业企业噪声控制设计规范》和《城市区域环境噪声标准》4.2.2按引进技术进行设计制造的混合器，还应符合引进国家规定的现行有关标准和规范，并提供有关的标准和规范。
4.2.3 投标人应执行本招标文件所列标准。
有不一致时,按较高标准执行，并及时通告招标人。
4.2.4 从签订合同之日至投标人开始制造之日的这段时期内，招标人有权提出因规程、规范和标准发生变化而产生的补充要求，投标人应遵守这些要求。
且不论招标人知道与否，投标人有责任及时书面通知招标人有关规程、规范和标准发生的变化。
5、设计与供货界限5.1本技术规范书规定了合同设备的供货范围。
投标人保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本技术规范书的要求。
5.2投标人应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。
对于属于整套设备运行和施工所必需的部件，即使本本技术规范书未列出和／或数目不足，投标人仍须在执行合同时补足。
5.3投标人应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
5.4提供备品备件，并在投标书中给出具体清单。
5.5提供所供设备中的进口件清单。
5.6所有投标人供货范围内的设备，必须能组成一整体，完成其功能并达到上述的技术参数要求，凡因投标人供货部件不足、遗漏等原因造成设备不能正常运行或达不到性能要求，投标方均需无条件补足直至设备能正常运行并达到性能要求.6、清洁、油漆、包装、运输与储存6.1 清洁和油漆6.1.1 对所有焊接处、重叠连接处、平板边缘、角落、锐边以及所有不便喷涂或喷涂困难的部位，应采用预涂油漆方法。
6.1.2所有设备交付时至少应有二层锌基打底涂层和二层覆面涂层，最后一层涂层由投标人提供在现场完成。
面漆的颜色由招标人商定。
所有涂漆应符合国家有关规定和标准，油漆应采用耐酸蚀漆种。
油漆品质能适当地环境条件，保证使用寿命15年。
6.2 包装﹑运输6.2.1 包装应符合GB/T13384标准的规定, 并采取防雨﹑防潮﹑防锈﹑防震等措施，以免在运输过程中，由于振动和碰撞引起轴承等部件的损坏。
设备出厂时，零部件的包装符合JB2647的规定，分类装箱，遵循适于运输、便于安装和查找的原则。
6.2.2 设备发运前，应将水全部放掉并吹干，当放水需要拆除塞子﹑疏水阀等时，投标人应确保这些部件在发运前重新装好。
所有开口﹑法兰﹑接头应采取保护措施，以防止在运输和储存期间遭受腐蚀﹑损伤及进入杂物。
进出口﹑管孔应用盖板封闭。
需要现场连接的螺纹孔或管座的焊接孔应采用螺栓或其它方式予以保护。
遮盖物﹑紧固件不应焊在设备上。
6.3 设备标志6.3.1应在设备明显部位装设耐腐蚀材料制作的不锈钢铭牌，铭牌至少应包括以下内容：设备名称、设备制造厂名称、设备制造年月、制造厂产品编号、设备型号、额定容量、功率、转速、效率等。
6.3.2 铭牌应安放在运行人员容易看到的地方。
6.4 运输与储存设备储存要求参见国家有关标准。
投标人投标时提供包装标准及示意图。
投标人应保证提供设备的包装至少满足现场露天存放6个月的要求。
7、技术资料和交付进度7.1一般要求7.1.1 投标方提供的资料应使用国家法定单位制即国际单位制(语言为中文或中、英文对照）。
若有进口部件，其外文图纸及技术文件应由投标方免费翻译成中文。
)。
其中提供的图纸资料除提供书面文件外还应提供U盘。
