PA材料

PA材料

尼龙6与尼龙66

结构

尼龙6为聚己内酰胺，而尼龙66为聚己二酸己二胺。尼龙66比尼龙6要硬12％，而理论上说，

尼龙

硬度越高，纤维的脆性越大，从而越容易断裂。但在地毯使用中这点微小的差别是无法分别的。

熔点及弹性

尼龙6的熔点为220C而尼龙66的熔点为260C。但对地毯的使用温度条件而言，这并不是一个差别。而较低的熔点使得尼龙6与尼龙66相比具有更好的回弹性，抗疲劳性及热稳定性。

色牢度

色牢度并不是尼龙的一个特性，是尼龙中的染料而不是尼龙本身在光照下褪色。

耐磨性及抗尘性

美国Clemson大学曾在Tampa国际机场分别用巴斯夫 Zeftron500尼龙6地毯和杜邦Antron XL尼龙66地毯进行了一个长达两年半的实验。地毯处于人流量极高的状态下，结果表明：巴斯夫Zeftron500尼龙在颜色保持性及绒头耐磨性方面要稍好于杜邦 Antron XL。两种纱线的抗尘性能没有差别。

尼龙的属性

由于尼龙具有很多的特性，因此，在汽车、电气设备、机械部构、交通器材、纺织、造纸机械等方面得到广泛应用。

随着汽车的小型化、电子电气设备的高性能化、机械设备轻量化的进程加快，对尼龙的需求将更高更大。特别是尼龙作为结构性材料，对其强度、耐热性、耐寒性等方面提出了很高的要求。

尼龙的固有缺点也是限制其应用的重要因素，特别是对于PA6、PA66两大品种来说，与PA46、PAl2等品种比具有很强的价格优势，虽某些性能不能满足相关行业发展的要求。因此，必须针对某一应用领域，通过改性，提高其某些性能，来扩大其应用领域。由于PA强极性的特点，吸湿性强，尺寸稳定性差，但可以通过改性来改善。

玻璃纤维增强PA

在PA 加入30% 的玻璃纤维，PA 的力学性能、尺寸稳定性、耐热性、耐老化性能有明显提高，耐疲劳

尼龙

强度是未增强的2.5 倍。玻璃纤维增强PA 的成型工艺与未增强时大致相同，但因流动较增强前差，所以注射压力和注射速度要适当提高，机筒温度提高10-40℃。由于玻纤在注塑过程中会沿流动方向取向，引起力学性能和收缩率在取向方向上增强，导致制品变形翘曲，因此，模具设计时，浇口的位置、形状要合理，工艺上可以提高模具的温度，制品取出后放入热水中让其缓慢冷却。另外，加入玻纤的比例越大，其对注塑机的塑化元件的磨损越大，最好是采用双金属螺杆、机筒。

阻燃PA

由于在PA中加入了阻燃剂，大部分阻燃剂在高温下易分解，释放出酸性物质，对金属具有腐蚀作用，因此，塑化元件（螺杆、过胶头、过胶圈、过胶垫圈、法兰等）需镀硬铬处理。工艺方面，尽量控制机筒温度不能过高，注射速度不能太快，以避免因胶料温度过高而分解引起制品变色和力学性能下降。

透明PA

具有良好的拉伸强度、耐冲击强度、刚性、耐磨性、耐化学性、表面硬度等性能，透光率高，与光学玻璃相近，加工温度为300--315 ℃，成型加工时，需严格控制机筒温度，熔体温度太高会因降解而导致制品变色，温度太低会因塑化不良而影响制品的透明度。模具温度尽量取低些，模具温度高会因结晶而使制品的透明度降低。

耐候PA

在PA 中加入了碳黑等吸收紫外线的助剂，这些对PA的自润滑性和对金属的磨损大大增强，成型加工时会影响下料和磨损机件。因此，需要采用进料能力强及耐磨性高的螺杆、机筒、过胶头、过胶圈、过胶垫圈组合。聚酰胺分子链上的重复结构单无是酰胺基的一类聚合物。

概括起来主要在以下几方面进行改性。

①改善尼龙的吸水性，提高制品的尺寸稳定性。

②提高尼龙的阻燃性，以适应电子、电气、通讯等行业的要求。

③提高尼龙的机械强度，以达到金属材料的强度，取代金属

④提高尼龙的抗低温性能，增强其对耐环境应变的能力。

⑤提高尼龙的耐磨性，以适应耐磨要求高的场合。

⑥提高尼龙的抗静电性，以适应矿山及其机械应用的要求。

⑦提高尼龙的耐热性，以适应如汽车发动机等耐高温条件的领域。

⑧降低尼龙的成本，提高产品竞争力。

总之，通过上述改进，实现尼龙复合材料的高性能化与功能化，进而促进相关行业产品向高性能、高质量方向发展。

尼龙

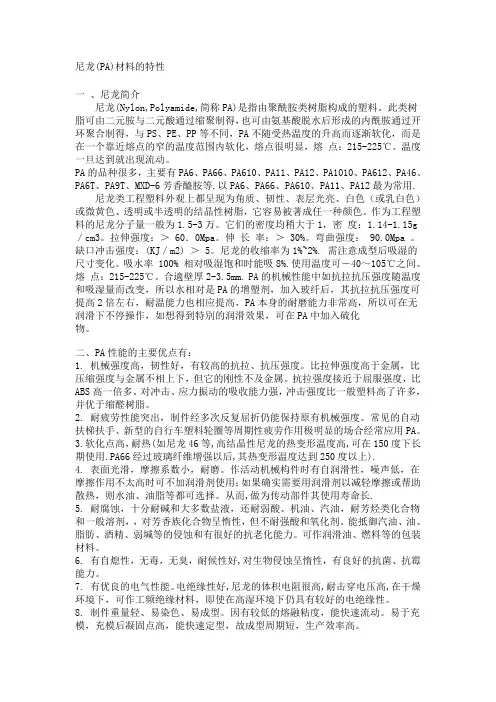

聚酰胺详述

聚酰胺(PA，俗称尼龙)是美国DuPont公司最先开发用于纤维的树脂，于1939年实现工业化。20世纪50年代开始开发和生产注塑制品，以取代金属满足下游工业制品轻量化、降低成本的要求。聚酰胺主链上含有许多重复的酰胺基，用作塑料时称尼龙，用作合成纤维时我们称为锦纶，聚酰胺可由二元胺和二元酸制取，也可以用ω-氨基酸或环内酰胺来合成。根据二元胺和二元酸或氨基酸中含有碳原子数的不同，可制得多种不同的聚酰胺，目前聚酰胺品种多达几十种，其中以聚酰胺-6、聚酰胺-66和聚酰胺-610的应用最广泛。

聚酰胺-6、聚酰胺-66和聚酰胺-610的链节结构分别为[NH(CH2)5CO]、

[NH(CH2)6NHCO(CH2)4CO]和[NH(CH2)6NHCO(CH2)8CO]。聚酰胺-6和聚酰胺-66主要用于纺制合成纤维，称为锦纶-6和锦纶-66。尼龙-610则是一种力学性能优良的热塑性工程塑料。

PA具有良好的综合性能，包括力学性能、耐热性、耐磨损性、耐化学药品性和自润滑性，且摩擦系数低，有一定的阻燃性，易于加工，适于用玻璃纤维和其它填料填充增强改性，提高性能和扩大应用范围。PA的品种繁多，有PA6、PA66、PAll、PAl2、PA46、PA610、PA612、PAl010等，

以及近几年开发的半芳香族尼龙PA6T和特种尼龙等很多新品种。尼龙-6塑料制品可采用金属钠、氢氧化钠等为主催化剂，N-乙酰基己内酰胺为助催化剂，使δ-己内酰胺直接在模型中通过负离子开环聚合而制得，称为浇注尼龙。用这种方法便于制造大型塑料制件。

主要用于合成纤维

聚酰胺主要用于合成纤维，其最突出的优点是耐磨性高于其他所有纤维，比棉花耐磨性高10倍，比羊毛高20倍，在混纺织物中稍加入一些聚酰胺纤维，可大大提高其耐磨性；当拉伸至3-6%时，弹性回复率可达100%；能经受上万次折挠而不断裂。聚酰胺纤维的强度比棉花高1-2倍、比羊毛高4-5倍，是粘胶纤维的3倍。但聚酰胺纤维的耐热性和耐光性较差，保持性也不佳，做成的衣服不如涤纶挺括。另外，用于衣着的锦纶-66和锦纶-6都存在吸湿性和染色性差的缺点，为此开发了聚酰胺纤维的新品种——锦纶-3和锦纶-4的新型聚酰胺纤维，具有质轻、防皱性优良、透气性好以及良好的耐久性、染色性和热定型等特点，因此被认为是很有发展前途的。

代替铜等金属

由于聚酰胺具有无毒、质轻、优良的机械强度、耐磨性及较好的耐腐蚀性，因此广泛应用于代替铜等金属在机械、化工、仪表、汽车等工业中制造轴承、齿轮、泵叶及其他零件。聚酰胺熔融纺成丝后有很高的强度，主要做合成纤维并可作为医用缝线。

PA 尼龙

PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特别的润滑效果，可在PA中加入硫化物。

合适的塑料产品：各种齿轮，涡轮，齿条，凸轮，轴承，螺旋桨，传动皮带

其它：收缩率 1-2% 需注意成型后吸湿的尺寸变化。

吸水率 100% 相对吸湿饱和时能吸8%

合适壁厚：2-3.5mm

u PA66

u 疲劳强度和钢性较高，耐热性较好，摩擦系数低，耐磨性好，但吸湿性大，尺寸稳定性不够。

应用：中等载荷，使用温度<100-120度无润滑或少润滑条件下工作的耐磨受力传动零件。

u PA 尼龙

u PA6

u 疲劳强度钢性，耐热性低于尼龙66，但弹性好，有较好的消振，降噪能力。白色

应用：轻载荷，中等温度(80-100)无润滑或少润滑情况

u PA610

u 强度.刚性耐热性低于尼龙66，但吸湿性小，耐磨性好。土黄色

应用：同尼龙6，宜作要求比较精密的齿轮，工作条件湿度变化大的零件。
