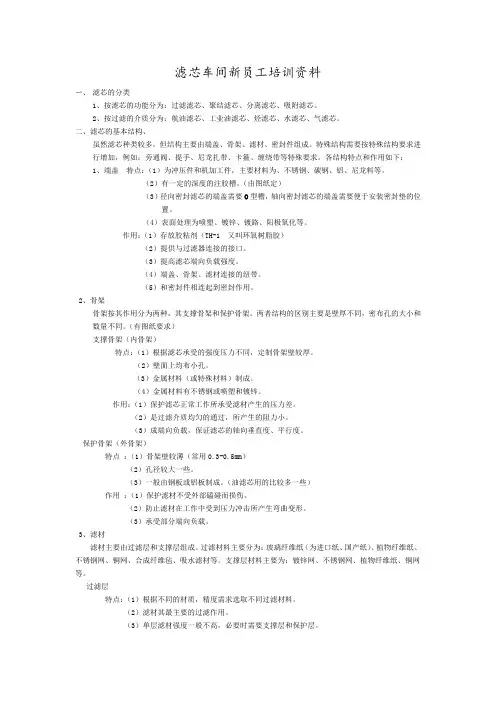

滤芯车间新员工培训资料

滤芯车间新员工培训资料

滤芯车间新员工培训资料一、滤芯的分类1、按滤芯的功能分为:过滤滤芯、聚结滤芯、分离滤芯、吸附滤芯。

2、按过滤的介质分为:航油滤芯、工业油滤芯、烃滤芯、水滤芯、气滤芯。

二、滤芯的基本结构、虽然滤芯种类较多,但结构主要由端盖、骨架、滤材、密封件组成。

特殊结构需要按特殊结构要求进行增加,例如;旁通阀、提手、尼龙扎带、卡箍、缠绕带等特殊要求。

各结构特点和作用如下;1、端盖特点:(1)为冲压件和机加工件,主要材料为、不锈钢、碳钢、铝、尼龙料等。

(2)有一定的深度的注胶槽。

(由图纸定)(3)径向密封滤芯的端盖需要O型槽,轴向密封滤芯的端盖需要便于安装密封垫的位置。

(4)表面处理为喷塑、镀锌、镀鉻、阳极氧化等。

作用:(1)存放胶粘剂(TH-1 又叫环氧树脂胶)(2)提供与过滤器连接的接口。

(3)提高滤芯端向负载强度。

(4)端盖、骨架、滤材连接的纽带。

(5)和密封件相连起到密封作用。

2、骨架骨架按其作用分为两种,其支撑骨架和保护骨架。

两者结构的区别主要是壁厚不同,密布孔的大小和数量不同。

(有图纸要求)支撑骨架(内骨架)特点:(1)根据滤芯承受的强度压力不同,定制骨架壁较厚。

(2)壁面上均布小孔。

(3)金属材料(或特殊材料)制成。

(4)金属材料有不锈钢或喷塑和镀锌。

作用:(1)保护滤芯正常工作所承受滤材产生的压力差。

(2)是过滤介质均匀的通过,所产生的阻力小。

(3)成端向负载,保证滤芯的轴向垂直度、平行度。

保护骨架(外骨架)特点:(1)骨架壁较薄(常用0.3-0.5mm)(2)孔径较大一些。

(3)一般由钢板或铝板制成。

(油滤芯用的比较多一些)作用:(1)保护滤材不受外部磕碰而损伤。

(2)防止滤材在工作中受到压力冲击所产生弯曲变形。

(3)承受部分端向负载。

3、滤材滤材主要由过滤层和支撑层组成。

过滤材料主要分为:玻璃纤维纸(为进口纸、国产纸)、植物纤维纸、不锈钢网、铜网、合成纤维毡、吸水滤材等。

支撑层材料主要为:镀锌网、不锈钢网、植物纤维纸、铜网等。

过滤知识培训基础(PPT67张)

过滤知识培训基础(PPT67张)

东风过滤
滤料-效率
要使过滤器对小灰尘粒子效率高,须具备: 穿过滤料的风速低=所用滤料面积大
滤料中含有数量多的细纤维
带有静电(一般只有新过滤器带有静电)
东风过滤
滤料-效率
使用后的过滤器
-滤料中含有粗细不 等的纤维 -滤料中的细纤维起 主要过滤作用 -纤维间隙远比要过 滤的灰尘大 -过滤器时深层过滤
东风过滤
过滤器阻力
阻力的单位有Pa、毫米水柱(mmH 2O)、 英寸水柱(inchWG),它取决于: 使用风量 过滤材料(现为粗细、数量、厚度、蓬松 度等) 过滤器结构(滤袋或褶的形状、迎风面结 构等)
东风过滤
滤料-阻力
要想过滤器阻力低,滤料必须:
蓬松度好 面积大 穿过滤料的风速低
蓬松度差 蓬松度好
过滤知识交流
空气过滤常识
东风过滤
目 录

我们周围的空气
空气过滤理论

空气过滤器的应用及经济性
空气过滤器的测试及分类
东风过滤
空气过滤器
工程机械用空气过滤器,主要形式为:圆柱形; 通风用空气过滤器,主要形式为:板框式,袋式; 空气净化处理空气过滤器,主要形式为:箱式,滤 材形式一般为有隔板和无隔板两种 除尘用空气过滤器,严格的说,除尘使空气过滤器 的一个远方亲戚,它的使用环境与其它空气过滤器 适用环境有着很大的区别,灰尘浓度高于正常环境 几十几百甚至上千倍!
东风过滤
洁净的空气非常重要!
我们每天大约:
吃 1 Kg 的食物
喝 2 Kg 的水
但要呼吸 24Kg的空气!
东风过滤
空气组成
其它气体 -氦、氖等惰性气体
其它 1% 氮气 78% 氧气 21%

滤芯知识培训讲义页PPT文档

滤芯知识培训讲义页PPT文档

一 滤芯灭菌方法
1将滤芯拆卸后 ,置于灭菌柜内,在121ºC, 25分钟进行灭菌。
2在线纯蒸汽115 ºC灭菌1小时
二 进出流向识别
滤芯外面进中间出 , 正反冲可按不同方向进 行.
三 孔径识别
滤芯壳体有热熔字体 , 标明滤芯材质及孔 径。
四 滤芯安装方法
1 将O型圈湿润,慢慢将滤芯垂直插入, 必须全部插到不锈钢圆槽内。
2 将滤芯部翅片用不锈钢孔板压好,压板 不需太紧,以防高温灭菌时滤芯变型。
3 避免直接用手接触滤芯。 4 使用前尽可能先用2%氢氧化钠浸泡后,
再冲洗干净。
五储存法 1 将滤芯浸泡在消毒剂75%乙醇中, 2 滤芯取出烘干,(50ºC 36小时) 3 未干燥的滤芯请不要用塑料袋包装以防
制水岗位: 亲水性: 5 um的熔喷滤芯(5根、40英寸) 用于原水的粗过滤 聚醚砜0.45um (5根、平底、未带钢圈) 型号为:JPS-J-1-0.45 -20 例如编号为:EA0223 01 用于纯化水的过滤 聚醚砜0.22um (5根、平底、未带钢圈) 型号为:JPS-J-1-0.22 -20 例如编号为:EA0224 01 用于纯化水的过滤 疏水性:纯化水储罐呼吸器 注射用水储罐呼吸器 聚四氟乙烯 (1根、226、带钢圈) 型号:JPF-C-2-0.01-5 例如编号为:CA0201 162 用做各种罐体的呼吸器
JPF-C-2-0.01-5 例如编号为:CA0201 162 用做各种罐顶的呼吸器
洗瓶岗位: 亲水性: 10 um的熔喷滤芯(4根、平地)材质为:聚丙烯 聚丙烯3um (3根、226、未带钢圈) 型号为: JPP-2-3-10 例如编号为:PA08156 用于循环水的过滤(粗滤、精滤) 聚醚砜0.45 um (1根、226、未带钢圈) 型号为:JPS-J-2-0.45 -10 例如编号为:EA0407 13 用于注射用水的过滤 疏水性: 聚四氟乙烯 (1根、226、带钢圈) 型号:JPF-C-2-0.01-10 例如编号为:CA0721 02 用于压缩空气的过滤

滤清器培训资料(1)资料

滤清器培训资料(1)资料
8
第一部分 滤清器基本知识
什么是滤清器 是指将液体或空气中不可溶解的杂质 阻留在多孔性的介体或多孔性纤维层上 的一种过滤装置.
9
汽车滤清器的分类及用途
按照汽车用滤清器的用途可分为四类 A、 机油滤清器(机油隔)是用于过滤机油; B、 空气滤清器(空气隔、风隔)是用于过 滤内燃机中燃烧的空气; C、 燃油滤清器(包括柴油隔和汽油隔)是用 于过滤内燃机中燃烧的柴油或汽油; D、 空调滤清器是用于过滤车辆车厢内的空 气,包括室内循环过滤和室外与室内的空气 循环过滤。
14
旋装式机油滤清器分解图
15
全流式机油滤清器安装示意图
机油滤清器 串联在机油 泵和主油道 之间,机油 全经过滤清 器过滤后流 入主油道进 入发动机。
分流式机油滤清器安装示意图
机油泵压出 的机油一部 分经滤清器 过滤后流回 油底壳,另 一部分则不 经过滤清器 过滤而直接 流入主油道。
17
全流和分流组合滤清器
阀帽: 裁料→冲压成型 小弹簧:卷弹簧 D.内网:压孔→卷网成形(卷圆) 滤芯组装:测量高度(0.5mm以内) ←胶水 连接(pvc胶水) ←过烤炉180℃ (固定)
25
机油滤清器安装注意事项
22
机油滤清器的构造(续)
(6)安全阀:装在滤化器(滤芯)上,其作 用是当滤化器(滤芯)阻塞时,油压达到 100KPa±20KPa后自动打开让机油流过。 (7)底板:用于连接铁罐(外筒),将机油 滤清器固定在发动机上。 (8)连接板:用于固定胶圈在底板上。 (9)密封圈:机油格安装在发动机时起密封 作用,安装在连接板上,一般高出油格1.2--1.6mm,其耐温要求能达到-40℃---+140℃而不 老化(一般需经硫化处理)。

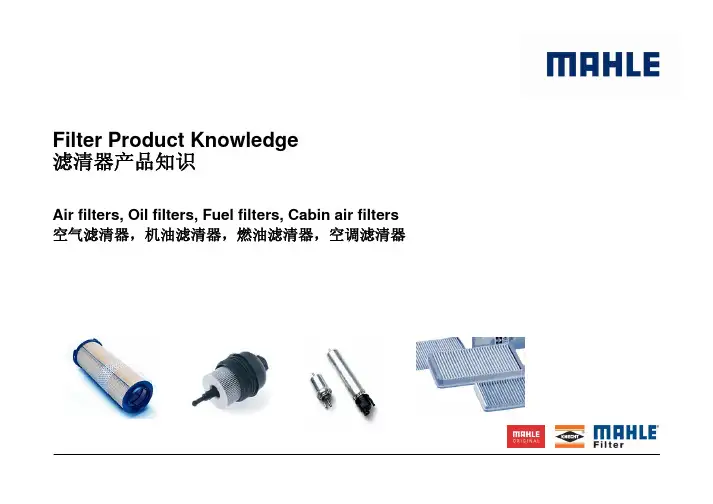

马勒产品滤清器培训

马勒产品滤清器培训

燃油、机油和空气滤清器Total Separation Grade (by weight) refers to all separated The Particle or Fractional Separation Grade refers to a总隔离等级(以重量算)参照于所有隔离颗粒。

The filter element should be changed latest after reaching the prior defined pressure differenceresin soaked,filterincrease the filter Dirty Side脏面Clean Side干净面滤芯纸褶的处理外形上有平板和环形滤芯。

Basic Weight (g)克重(克)Thickness (um)厚度(微米)Pore Size (um)孔径(微米)Resistance (kPa)空气阻力(kPa)Stiffness挺度Engine-mounted air filter for carburetor engines (predecessor of injection engines).底盖的密封圈来隔离进Clean air duct SA 82, blow mould part TEEE with motion andlinear compensation to the air cleanerRaw air duct LSA 124/125 fabric hose (acoustics)Raw air duct LSA126/127 injection-moulded part PPTV20 with elastomer cuff NBR Flange PPTV20Chassis-mountedair cleanerClean air duct LSA94 Mounting air mass sensorFlat or plate elements are installed both in engine and body-mounted air filter housings. Subject to发泡胶密封Clean side清洁面Glued pleat ends胶住的纸褶端面Pre-separator on the intake air side 进气端的预滤Glue struts on the dirty side 在脏端的胶条Reinforcement grid on the clean side 在清洁端的加强网LX Flat Element for Passenger Cars轿车用LX 板式滤芯In the case of larger dimensions or higher surface load the pleats may be reinforced on the intake air or clean side using glue struts or reinforcement sheets to prevent a deformation of the pleats.In dusty areas the filter elementmay be provided with a pre-separator (air intake side) in the shape of a foam mat or a fleece.对于大尺寸或大的折纸面积的产品,可能就需要在进气端或清洁端采用胶条或加强网来防止折纸的变形。

汽车空调滤清器专业知识培训

汽车空调滤清器专业知识培训

空调滤清器的销售话术
23
时机2:
定期保养客户、工业城市和污染大的城市的客户
话术:
先生/小姐:请允许我向您介绍一下我们的空调过 滤器产品(推荐任何一种都行),它可以在您使 用空调时,有效去除车内的尾气异味;分解甲醛 等有害气体;防止车内细菌和霉菌的滋生。(银 离子空调滤芯:还能释放充分的银离子,使您车 厢内空气变得清新,驾车更舒心)。
空调滤清器的安装位置
25
1
发动机舱
2
副驾驶舱
3 驾驶舱
空调滤清器的更换流程
1、安装防护套(方向盘套/座椅套/地垫),确保在进行保养的过程中不会把车内弄脏。
26
空调滤清器的更换流程
2、安装防护套后要记录里程和燃油量,同时检查车内各功能按钮是否能够正常使用。
27
空调滤清器的更换流程
3、把车开到作业点进行空滤更换
专业
专注
专心
空调滤清器专业知识培训
平安果汽车服务连锁
汇报人:范金平
目录 Contents
1 更换空调滤清器(粉尘过滤器) 2 蒸发箱表面杀菌清洗 3 空调送风道杀菌清洗 4 冷凝器表面清洗 5 抽真空加冷媒
我们生活的环境
3
我们生活的环境
4
我们生活的环境
武汉 北京
石家庄
上海
5
最新数据显示,
2013年北京等六城市平 均霾日数达161天。
空调滤清器的更换流程
7、找到空调滤清器后拆除螺丝, 拿出旧的空调滤清器,并做新旧 对比。
32
空调滤清器的更换流程
而在北上广等一线城市,每天还要 忍受堵车和缓慢的行驶状态。
在城市中,大气污染的分布并不 均匀,靠机动车道越近,污染越 严重。车内空气污染比普通大气

过滤器基础知识培训.doc

过滤器基础知识培训.doc

>第一部份>第二部分>第三部分>第四部分>第五部分桐乡市健民过滤材料有限公司 过滤器基础知识讲座大气中的粉尘空气过滤器的性能指标过滤器试验方法和标准过滤器的应用国内外各种空气过滤器标准和效率的比较二00五年八月二十四号—大气中的粉尘1.1各行业所用的粉尘浓度(见表1.1)表1.1各行业所川的粉尘浓度1. 4可吸入颗粒物与康效应(见表1・4)1.2典型环境粉尘数量浓度(见表1.2)表1.2典型环境粉尘数量浓度1・3城市人口与粉尘浓度(见表1.3)表1.3城市人口与粉尘浓度举例:北京的沙尘暴严重到屮午汽车需要开人灯时,其浓度可达10-15 mg/m农1.4可吸入颗粒物与健康效应1.5国家标准规定的可吸入颗粒物浓度(见表1.5)表1. 5 国家标准规定的可吸入颗粒物浓度1.6大气平均颗粒物与空气质量级别(GB 3095-1996)(见表1.6)表1. 6 大气平均颗粒物与空气质量级别1.7吸尘器需求趋势欧美国家常用要求:0. 15mg/m3 (W5pm),需求趋势0. Olmg/m1 (W5pm)。

二空气过滤器的性能指标2. 1空气过滤效率它是指在额定风量下,过滤器前后空气含尘浓度之差与过滤器前空气含尘浓度之比的百分数。

过滤器捕尘量卜•游空气含尘量过滤效率二------------ =1 --- ------------------------上游空气含尘量上游空气含尘量公式为:C1-C2 Cin= ------------------ xioo%= (1・一)xioo%c, C,式中G,C2分别为过滤器丽后的含尘浓度。

当过滤器含尘浓度以计重浓度(mg/nF)表示时,所求出的效率为计重效率,当含尘浓度以人于等于某一粒径的颗粒数(粒/L)表示时,求岀的效率为计数效率;当含尘浓度以某-•粒径范围内的颗粒数(粒/L)表示时,求出的效率为粒径分组计数效率。

其中最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率,即:N|-N2N2n= ------------------ x 100%=( 1 ・一)xioo%Ni Ni式中N|, N2分别为过滤器前后的含尘浓度。

净水器培训资料

净水器培训资料

净水器培训资料净水器培训资料一.产品配置1.三角洲泵:防锈,低能耗,高效率,具有真空吸水的特性,能自动强力排除水管中的空气,冬天不受气候及水温影响,噪音低,耐弱酸弱碱腐蚀,是行业里最好的泵2.汇通膜:台湾生产的最好的膜,脱盐率略高,抗污性强3.世通虑瓶,膜壳:加厚抗压不漏水国内最好的膜壳之一4.碳晶加热板:相对于浴霸灯,碳晶板受热均匀,使用寿命长,不易损坏5.臭氧,紫外灯杀菌系统6.采用PPR管道,且用PPR快接技术替代热熔胶,安全无味,拆卸灵活方便,正常可使用50年以上7.时间和流量两种打水计量方式8.黑色钢化膜玻璃面板,彰显高贵大气9.4G物联网主板配置车友达人APP系统二.产品规格:G=3.78L 一根RO膜=3013400G=60L 600G=80L 800G=120L 1200G=190L三.机器尺寸大小单水:890*850*1800mm900*900*1800mm双水:1100*900*2000mm1200*900*2000mm四.售后服务1.售后质保一年,机器有任何故障,我们厂家包换新件,耗材滤芯除外(由换滤芯造成的机器损坏不在质保范围内)。

2.使用一年以上机器如果有故障,我们公司会尽全力满足客户需求,这是我们的公司文化理念,我们坚持用好材料,做好的产品。

不做没有质量保证的产品。

五.净水和废水比例是1:1.5,相当于1:1比例RO膜只能提出纯水15%~30%六.产品主板特点1.商户以及设备管理(1)可实时监控用户数据(2)每日营收,消费订单(3)可远程实现对水卡的增加和删除,可实时更改水卡余额(4)可设定店铺管理员,实现工作划分(5)用户数据云存储,防范丢失(6)实时监控设备状态,设备可自主故障报警(7)可远程更改设备基础参数(如远程设置温控)2.用户自主管理(1)可实时查看消费,卡片余额实时查询。

可进行自主线上充值(2)丢失水卡可自主挂失,防止余额丢失(3)水卡与虚拟卡片余额通用,实现无卡消费(4)可进行扫码消费,支付宝,微信以及自助程序三码合一七.产品工艺流程1.水表:水费计量2.低压开关:原水无水或者水压过低时,低压开关自动断开,高压泵停止工作,避免高压泵空转造成损坏。
