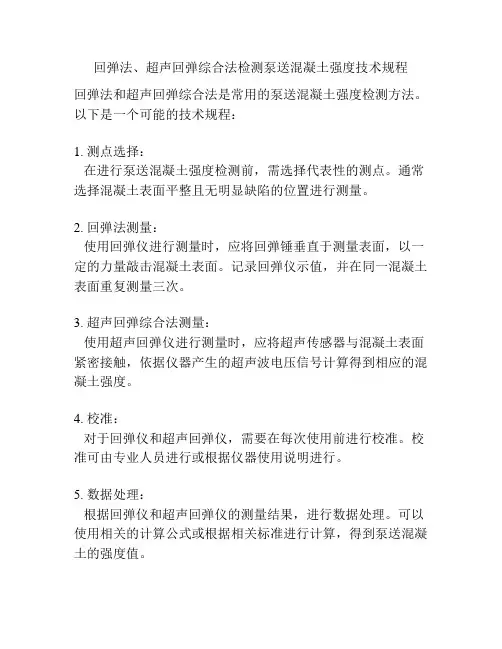

回弹法、超声回弹综合法检测泵送混凝土强度技术规程
回弹法、超声回弹综合法检测泵送混凝土强度技术规程
回弹法和超声回弹综合法是常用的泵送混凝土强度检测方法。
以下是一个可能的技术规程：
1. 测点选择：
在进行泵送混凝土强度检测前，需选择代表性的测点。
通常选择混凝土表面平整且无明显缺陷的位置进行测量。
2. 回弹法测量：
使用回弹仪进行测量时，应将回弹锤垂直于测量表面，以一定的力量敲击混凝土表面。
记录回弹仪示值，并在同一混凝土表面重复测量三次。
3. 超声回弹综合法测量：
使用超声回弹仪进行测量时，应将超声传感器与混凝土表面紧密接触，依据仪器产生的超声波电压信号计算得到相应的混凝土强度。
4. 校准：
对于回弹仪和超声回弹仪，需要在每次使用前进行校准。
校准可由专业人员进行或根据仪器使用说明进行。
5. 数据处理：
根据回弹仪和超声回弹仪的测量结果，进行数据处理。
可以使用相关的计算公式或根据相关标准进行计算，得到泵送混凝土的强度值。
6. 结果评定：
根据相关标准或设计要求，对泵送混凝土强度进行评定。
判
断是否符合设计要求或者是否需要采取进一步的强度加固措施。
7. 实验报告：
将测量结果整理成实验报告，包括测点位置、测量方法、校
准信息、数据处理结果、强度评定等内容。
实验报告应具备清晰的结论和可查证的数据。
这个技术规程仅作为一个指导，并不是具体的标准规范。
具体的泵送混凝土强度检测应根据相关的国家或地区的标准和规范进行操作。
超声回弹综合法检测混凝土强度技术研究
交通科技与管理177工程技术1 超声回弹综合法技术优势超声法和回弹法都是以材料的应力、应变行为与强度的关系为依据。
超声速度主要反映材料的弹性性质，同时由于它穿过材料，因而也反映了材料内部结构的某些信息。
回弹法反映了材料的弹性性质，同时在一定程度上也反映了材料的塑性性质，但它只能反映混凝土表层(约3 cm)的状态。
因此超声与回弹值的综合，既能反映混凝土的弹性，又能反映混凝土的塑性;既能反映表层的状态，又能反映内部的构造，自然能较准确地反映混凝土的强度。
2 超声检测设备简介超声检测设备和器材包括超声波检测仪、换能器、试块、耦合剂和机械扫查装置等。
超声检测仪和换能器对超声检测系统的性能起着关键性的作用，是产生超声波并对经材料中传播后的超声波信号进行接收、处理、显示的部分。
由这些设备组成一个综合的超声检测系统，系统的总体性能不仅受到各个分设备的影响，还在很大程度上取决于它们之间的配合。
随着工业生产自动化程度的提高，对检测的可靠性、速度提出了更高的要求，以往的手工检测越来越多地被自动检测系统取代。
3 超声回弹综合法的混凝土强度检测试验案例分析超声回弹综合法检测混凝土抗压强度已广泛应用于各个工程行业，下面以桥梁工程为例，简要介绍超声回弹综合法在公路工程中的应用。
桥梁工程中的混凝土强度检测分为两部分：一是下部结构的墩柱和桥台混凝土强度检测，如肋板式桥台、重力式桥台、圆柱形墩柱、矩形墩柱（空心薄壁墩）、变截面墩柱等等；二是上部结构的梁板混凝土强度检测，如预应力箱梁、T梁、空心板、支架现浇梁板、悬臂现浇连续梁板等等。
3.1 下部结构（1）依据现场超声回弹工作程序，进行超声回弹的检测，了解检测目的，工程概况和相关混凝土的技术资料，进场开展工作。
根据混凝土的强度等级（墩柱一般为C30-C40）采用合适的回弹仪进行回弹强度检测，再根据构件的形状和现场的可操作性选取合适的声速采集方式进行声速采集，例如对圆柱形墩柱可采用对测，对矩形墩柱和桥台可采用平测进行声速采集。

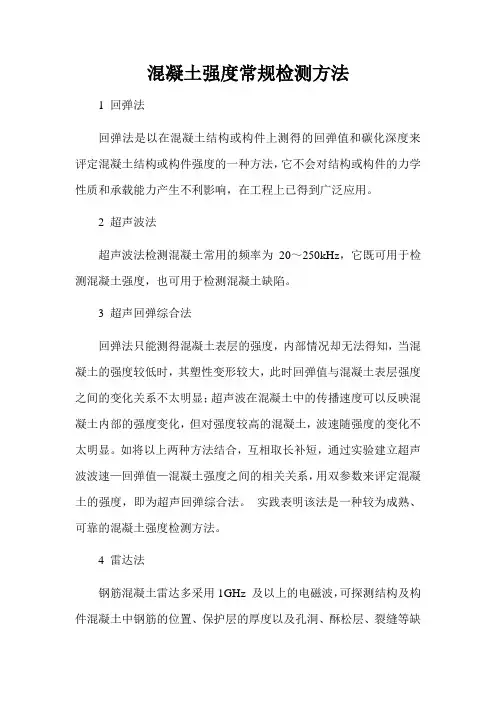

混凝土强度常规检测方法
混凝土强度常规检测方法1 回弹法回弹法是以在混凝土结构或构件上测得的回弹值和碳化深度来评定混凝土结构或构件强度的一种方法，它不会对结构或构件的力学性质和承载能力产生不利影响，在工程上已得到广泛应用。
2 超声波法超声波法检测混凝土常用的频率为20～250kHz，它既可用于检测混凝土强度，也可用于检测混凝土缺陷。
3 超声回弹综合法回弹法只能测得混凝土表层的强度，内部情况却无法得知，当混凝土的强度较低时，其塑性变形较大，此时回弹值与混凝土表层强度之间的变化关系不太明显；超声波在混凝土中的传播速度可以反映混凝土内部的强度变化，但对强度较高的混凝土，波速随强度的变化不太明显。
如将以上两种方法结合，互相取长补短，通过实验建立超声波波速—回弹值—混凝土强度之间的相关关系，用双参数来评定混凝土的强度，即为超声回弹综合法。
实践表明该法是一种较为成熟、可靠的混凝土强度检测方法。
4 雷达法钢筋混凝土雷达多采用1GHz 及以上的电磁波，可探测结构及构件混凝土中钢筋的位置、保护层的厚度以及孔洞、酥松层、裂缝等缺陷。
它首先向混凝土发射电磁波，当遇到电磁性质不同的缺陷或钢筋时，将产生反射电磁波，接收此反射电磁波可得到一波形图，据此波形图可得知混凝土内部缺陷的状况及钢筋的位置等。
雷达法主要是根据混凝土内部介质之间电磁性质的差异来工作的，差异越大，反射波信号越强。
雷达法检测混凝土其探测深度较浅，一般为20 cm 以内，探地雷达使用较低频率电磁波，探测深度可稍大些。
此外，该法受钢筋低阻屏蔽作用影响较大，且仪器本身价格昂贵，故实际工程上应用的并不多。
5 冲击回波法冲击回波法是用一钢珠冲击结构混凝土的表面，从而在混凝土内产生一应力波，当该应力波在混凝土内遇到波阻抗差异界面即混凝土内部缺陷或混凝土底面时，将产生反射波，接收这种反射波并进行快速傅里叶变换（FFT）可得到其频谱图，频谱图上突出的峰值就是应力波在混凝土内部缺陷或混凝土底面的反射形成的，根据其峰值频率可计算出混凝土缺陷的位置或混凝土的厚度。
回弹法及超声回弹综合法检测混凝土强自测试题及答案
第1题制定测强曲线时，分别按龄期为（），进行立方体试件的回弹超声和强度试验A.3、7、14、28、60、90、180B.1、3、5、7、14、28、60、90C.7、14、28、60、90、180、240D.3、7、14、28、60、90 180、360答案:D第2题用超声-回弹综合法检测混凝土强度时，碳化深度对回弹值的影响，按以下哪种情况处理?（）A.可以不予考虑B.应对回弹值进行修正C.应对超声波波速进行修正D.应对强度值进行修正答案:A第3题回弹法测试混凝土强度时测区应符合（）A.每个测区弹击不少于20个B.每个测区弹击不少于10个C.回弹点间距不应小于30mmD.测区可随意分布答案:C第4题超声-回弹综合法检测混凝土构件强度时，对于长度小于等于2m的构件，其测区数量可适当减少，但不应少于（）A.10个B.8个C.6个D.3个答案:D第5题回弹仪率定时需旋转（）次弹击杆，每个旋转（）A.12、90B.20、45C.24、45D.24、90答案:D超声-回弹综合法测混凝土强度时，优先选用（）A.国家关系式B.通用关系式C.专用关系式D.国际关系式答案:C第7题中型回弹仪的使用范围是A.C10-C50B.C15-C50C.C10-C45D.C15-C45答案:C第8题回弹法检测时，可不进行碳化修正的情况是A.碳化深度小于0.5mm时B.碳化深度大于1mm时C.碳化深度大于1mm时D.碳化深度小于1mm时答案:D第9题第10题回弹法测区的选择应符合（）A.在构件边缘选取B.相邻测区间距在 2.0mm之间C.不宜选在浇筑面上D.宜选在配筋区答案:B第11题超声-回弹综合法测试面应（）A.清洁、平整、干燥B.不应有接缝、饰面层C.不应有浮浆、油垢D.必要时可用砂轮片清除杂物和不平整处答案:A,B,C,D第12题中型回弹仪可测试以下构件（）B.直径80cm立柱C.梁外表面粉刷一层砂浆D.石子最大粒径为55mm的混凝土答案:A,B第13题混凝土进行超声回弹综合法计算出混凝土推定强度后，还应当（）A.计算变异系数B.计算标准差C.根据推定强度进行合格判定D.根据判定公式进行合格判定答案:B,D。
混凝土楼板强度检测方法
混凝土楼板强度检测方法一、回弹法。
1.1 基本原理。
回弹法检测混凝土楼板强度啊，那可是个挺巧妙的法子。
它就是利用回弹仪来弹击混凝土表面，根据回弹值来推断混凝土的强度。
这回弹仪就像个小锤子似的，一敲，根据弹回来的数值就能知道个大概。
就好比咱们敲门，门的质地不同，敲起来的感觉和声音反馈就不一样，混凝土强度不同，回弹值也就有差别。
1.2 操作要点。
操作的时候得特别细心。
首先要选好测区，不能随便乱选。
这测区啊，得是能代表楼板整体情况的地方。
而且测区的表面得平整、干净，要是坑坑洼洼或者脏兮兮的，那测出来的数据肯定不准。
就像咱们看人，要是脸上都是泥巴，你能看清他本来的模样吗？肯定不能啊。
然后呢，每个测区要弹击好多下，一般是16个点，去掉3个最大值和3个最小值，剩下的求平均值。
这就好比选美比赛，去掉几个特别突出的和特别差的，中间的才比较靠谱。
二、钻芯法。
2.1 原理。
钻芯法就比较直接了。
直接从混凝土楼板上钻个芯样出来，就像从苹果里挖个核一样。
然后拿这个芯样去做抗压试验，得出的强度那就是实打实的混凝土强度。
这就像你要知道一个东西好不好吃，直接咬一口尝尝最准了。
2.2 注意事项。
不过钻芯的时候可得小心。
一方面，钻芯的位置得选好，不能破坏楼板的重要结构部位。
这就像给人打针，不能乱扎，得找对地方。
另一方面，钻出来的芯样得保证它的完整性，要是芯样在钻取过程中破损了，那就白忙活了。
而且钻芯法有个小缺点，就是对楼板有一定的损伤，就像给楼板开了个小伤口，所以不能大面积使用。
三、超声回弹综合法。
3.1 原理。
这个方法结合了超声法和回弹法的优点。
超声法呢，是通过测量超声波在混凝土中的传播速度来判断混凝土的质量。
就像声音在不同介质里传播速度不一样，混凝土质量不同，超声波传播速度也不同。
再加上回弹法的回弹值，两者综合起来判断混凝土楼板的强度，就更准确了。
这就好比我们找对象，不能只看外貌，还得看看内在品质，两者结合起来，才能找到合适的。
回弹法和超声回弹综合法检测混凝土强度在工程建设中的应用
回弹法和超声回弹综合法检测混凝土强度在工程建设中的应用摘要：在各类工程建设中，混凝土是最常用的施工材料之一。
混凝土的强度等级，是混凝土材料最基本、最重要的性能，对于混凝土结构的安全性与耐久性有着决定性影响。
但是，受到各种因素的影响，在实际施工中，经常出现混凝土强度回弹值偏低、混凝土抗压强度试验不符合设计要求等问题。
这些问题的存在，使得人们对混凝土实体的强度产生了怀疑。
在这种情况下，非常有必要选择合适的检测方法，对混凝土的强度进行科学、准确的检测。
回弹法和超声回弹综合法是现阶段最主流的两种混凝土强度检测方法。
本文重点围绕着两种方法在工程建设中的应用展开了论述，以供参考。
关键词：工程建设，混凝土强度，回弹法，超声回弹综合法在工程建设过程中，当工程主体混凝土浇筑完成，并形成实体之后，为了加强施工质量控制，需要直接在现场进行混凝土强度检测，确保混凝土的强度等级符合相关设计要求。
传统的混凝土强度检测方法是钻芯法，只是这种检测方法需要在混凝土结构上钻孔取样，虽然检测结果比较准确，但却会对混凝土结构产生难以逆转的损伤。
而回弹法和超声回弹综合法是近几年来最受认可的两种混凝土强度检测方法，在混凝土强度无损检测方面表现出了明显的优势。
但是，这两种混凝土强度检测方法的适用情况、使用过程以及使用效果具有一定的相似性。
检测人员在实际工作中很难做出正确的抉择。
所以，必须要对这两种检测方法的基本原理、应用过程以及适用条件等进行详细的分析，确保检测人员可以掌握这两种检测方法的应用差异，进而提高混凝土强度检测准确性，为工程建设的顺利进行提供保障。
一、回弹法检测混凝土强度在工程建设中的应用施密特，一个瑞士人，在1948年创造了回弹仪。
自此之后，回弹法检测混凝土强度在工程建设中的应用就越来越广泛。
我国在检测混凝土强度方面，也十分注重回弹法的应用。
并且，为了保证回弹法的应用深度与广度，出台了一系列规范和标准，例如《回弹法检测混凝土抗压强度技术规程》（JGJ/T 23-2011）、《混凝土结构现场检测技术标准》（GB/T 50784-2013）等[1]行业标准和地方标准，本文仅以《回弹法检测混凝土抗压强度技术规程》（JGJ/T 23-2011）行业标准进行简述。
超声回弹综合法检测混凝土强度
超声回弹综合法检测混凝土强度实验指导书一、实验原理：超声法测强原理，混凝土声速（v）—般在4000-5000km/s之间变化。
混凝土强度（f）与声速（v）之间有较好的相关性。
混凝土强度越高，其声速也越快。
当知道f-v之间的关系曲线后，测出结构物混凝土的声速就可以推算结构物混凝土的强度。
二、检测标准检测标准：CECS02:2005《超声回弹综合法检测混凝土强度技术规程》三、检测仪器介绍及使用回弹仪：采用ZC3-A型中型回弹仪，其冲击动能为2.207J。
回弹仪使用：回弹仪使用前应在钢砧上进行率定，率定值达到80±2时方可使用。
检测时，回弹仪的轴线应垂直于测试面，缓慢均匀施压，待弹击杆反弹后测读回弹值。
超声波检测仪：采用NM-4A非金属超声检测分析仪，它是一种利用超声波特性对非金属材料和构件进行无损检测的智能化仪器，集超声波发射、双通道同步接受、数字信号高速采集、声参量自动检测、数据分析处理、结果实时显示、数据存储与输出等功能于一身。
在功能完善的软件支持下，充分发挥计算机的运算、分析与控制功能，使之成为集发射激励、信号接受、数据采集、自动检测、结果分析、显示打印、数据输入输出于一体的高智能化仪器。
此外，还可以生成标准的数据文件，进入PC机中，由Windows平台下的分析处理软件进行后期处理。
超声波检测仪使用：（1）连接换能器，在仪器发射口与接收口1连接发射、接收换能器。
（2）连接电源，用交流电源或直流电池供电。
（3）通电，按下主机开关，电源指示灯显示绿色，几秒钟后，屏幕显示系统主界面。
（4）现场声参量检测，由主界面选择检测按钮进入超声，所示分别是单通道和双通道测试时的界面。
（5）参数设置，在超声检测界面下，按参数按钮就会弹出参数设置对话框，进行参数设置。
每次开机后系统都会自动将这些参数重置为较为常用的默认值。
（6）调零，在检测界面下按调零按钮就会弹出调零操作窗口，每次进行现场测试开始前或更换测试导线及传感器后都应进行调零操作。
超声回弹综合法检测混凝土强度
超声回弹综合法检测混凝土强度1.发展概况超声回弹综合法检测混凝土强度，是1966年由罗马尼亚建筑及建筑经济科学研究院首次提出的，并编制了有关技术规程，曾受到各国科技工作者的重视。
1976年我国引进了这一方法，在结合我国具体情况的基础上，许多科研单位进行了大量的试验。
近年来完成了多项科研成果，在结构混凝土工程的质量检测中已获得了广泛的推广应用。
1988年由中国工程标准化委员会批准了我国第一本《超声回弹综合法检测混凝土强度技术规程》(CECS02：88)；2005年由中国工程标准化协会修编为《超声回弹综合法检测混凝土强度技术规程》(CECS02：2005)。
混凝土强度的综合法检测，就是采用两种或两种以上的单一方法或参数(力学的、物理的或声学的等)联合测试混凝土强度的方法。
由于综合法，比单一法测试误差小和较宽的适用范围，因此在混凝土的质量控制与检测中的应用愈来愈多。
一般来说，在合理选择各种单一方法组合的前提下，所采用的非破损测试方法越多，混凝土强度的测试精度也越高。
采用综合法测量混凝土强度时应符合以下原则：(1)单一法的仪器性能、测试技术和测试误差都应满足规定的要求；(2)在已查明单一法测强影响因素的基础上，应当采取对测强影响较大且相反的单一法进行综合，以便抵消或减少一些影响因素；(3)综合法比单一法应具有较小的测试误差和较宽的适应范围；(4)综合法适用于确定内部无缺陷部位的混凝土强度。
综合法测定混凝土强度的方法是较多的，如“超声波传播速度—回弹值”、“超声波传播速度—表面硬度”、“超声波传播速度—超声波衰减值”、“超声波传播速度—回弹值—碳化深度”以及“砂浆超声波传播速度—回弹值—碳化深度”等等综合法。
而声速—回弹综合法是国内外研究最多，应用最广的一种方法。
超声回弹综合法是指采用超声仪和回弹仪，在结构混凝土同一测区分别测量声时值及回弹值R，然后利用已建立起来的测强公式推算该测区混凝土强度f cu的一种方法。
回弹法及超声回弹综合法检测混凝土强度考题（全国公路水运工程检测人员继续教育2014）
回弹法及超声回弹综合法检测混凝土强度第1题回弹法测试混凝土强度时测区应符合（回弹法测试混凝土强度时测区应符合（） A.A.每个测区弹击不少于每个测区弹击不少于20个B.B.每个测区弹击不少于每个测区弹击不少于10个C.C.回弹点间距不应小于回弹点间距不应小于30mmD.D.测区可随意分布测区可随意分布测区可随意分布答案答案:C :C第2题超声超声--回弹综合法检测混凝土构件强度时，对于长度小于等于2m 的构件，其测区数量可适当减少，但不应少于（应少于（） A.10个B.8个C.6个D.3个答案答案:D :D第3题回弹仪率定时需旋转（回弹仪率定时需旋转（ ）次弹击杆，每个旋转（）次弹击杆，每个旋转（） A.12A.12、、90B.20B.20、、45C.24C.24、、45D.24D.24、、90答案答案:D :D第4题超声超声--回弹综合法测混凝土强度时，优先选用（回弹综合法测混凝土强度时，优先选用（） A.A.国家关系式国家关系式国家关系式B.B.通用关系式通用关系式通用关系式C.C.专用关系式专用关系式专用关系式D.D.国际关系式国际关系式国际关系式答案答案:C :C第5题中型回弹仪的使用范围是中型回弹仪的使用范围是A.C10-C50B.C15-C50C.C10-C45D.C15-C45答案答案:C :C第6题回弹法检测时，可不进行碳化修正的情况是回弹法检测时，可不进行碳化修正的情况是A.A.碳化深度小于碳化深度小于0.5mm 时B.B.碳化深度大于碳化深度大于1mm 时C.C.碳化深度大于碳化深度大于1mm 时D.D.碳化深度小于碳化深度小于1mm 时答案答案:D :D第7题制定测强曲线时，分别按龄期为（制定测强曲线时，分别按龄期为（ ），进行立方体试件的回弹超声和强度试验），进行立方体试件的回弹超声和强度试验A.3A.3、、7、1414、、2828、、6060、、9090、、180B.1B.1、、3、5、7、1414、、2828、、6060、、90C.7C.7、、1414、、2828、、6060、、9090、、180180、、240D.3D.3、、7、1414、、2828、、6060、、90 180、360 答案答案:D :D第8题用超声用超声--回弹综合法检测混凝土强度时，碳化深度对回弹值的影响，按以下哪种情况处理回弹综合法检测混凝土强度时，碳化深度对回弹值的影响，按以下哪种情况处理??（） A.A.可以不予考虑可以不予考虑可以不予考虑B.B.应对回弹值进行修正应对回弹值进行修正应对回弹值进行修正C.C.应对超声波波速进行修正应对超声波波速进行修正应对超声波波速进行修正D.D.应对强度值进行修正应对强度值进行修正应对强度值进行修正答案答案:A :A第9题用回弹法测混凝土强度时，其碳化深度为0.3mm 0.3mm，其计算深度取值为（，其计算深度取值为（，其计算深度取值为（） A.0.3mmB.0.5mmC.1.0mmD.0mm答案答案:B :B第10题回弹法测区的选择应符合（回弹法测区的选择应符合（） A.A.在构件边缘选取在构件边缘选取在构件边缘选取B.B.相邻测区间距在相邻测区间距在2.0mm 之间之间C.C.不宜选在浇筑面上不宜选在浇筑面上不宜选在浇筑面上D.D.宜选在配筋区宜选在配筋区宜选在配筋区答案答案:B :B第11题超声超声--回弹综合法测试面应（回弹综合法测试面应（） A.A.清洁、平整、干燥清洁、平整、干燥清洁、平整、干燥B.B.不应有接缝、饰面层不应有接缝、饰面层不应有接缝、饰面层C.C.不应有浮浆、油垢不应有浮浆、油垢不应有浮浆、油垢D.D.必要时可用砂轮片清除杂物和不平整处必要时可用砂轮片清除杂物和不平整处必要时可用砂轮片清除杂物和不平整处答案答案:A,B,C,D :A,B,C,D第12题 中型回弹仪可测试以下构件（中型回弹仪可测试以下构件（） A.C45B.B.直径直径80cm 立柱立柱C.C.梁外表面粉刷一层砂浆梁外表面粉刷一层砂浆梁外表面粉刷一层砂浆D.D.石子最大粒径为石子最大粒径为55mm 的混凝土的混凝土答案答案:A,B :A,B第13题混凝土进行超声回弹综合法计算出混凝土推定强度后，还应当（混凝土进行超声回弹综合法计算出混凝土推定强度后，还应当（ ） A.A.计算变异系数计算变异系数计算变异系数B.B.计算标准差计算标准差计算标准差C.C.根据推定强度进行合格判定根据推定强度进行合格判定根据推定强度进行合格判定D.D.根据判定公式进行合格判定根据判定公式进行合格判定根据判定公式进行合格判定答案答案:B,D :B,D。
回弹法及超声回弹综合法检测混凝土强度
B,通用关系式 C,专用关系式 D,国际关系,C15-C50 C,C10-C45 D,C15-C45 正确答案：C 5、回弹法测区的选择应符合（ ） () A,在构件边缘选取 B,相邻测区间距在 2.0mm 之间 C,不宜选在浇筑面上 D,宜选在配筋区 正确答案：B 6、回弹法测试混凝土强度时测区应符合（ ） ()
回弹法及超声回弹综合法检测混凝土强度（练习题）
单项选择题（共 10 题) 1、回弹法检测时，可不进行碳化修正的情况是 () A,碳化深度小于 0.5mm 时 B,碳化深度大于 1mm 时 C,碳化深度大于 1mm 时 D,碳化深度小于 1mm 时 正确答案：D 2、用回弹法测混凝土强度时，其碳化深度为 0.3mm，其计算深度取值为（ ） () A,0.3mm B,0.5mm C,1.0mm D,0mm 正确答案：B 3、超声-回弹综合法测混凝土强度时，优先选用（ ） () A,国家关系式
A,每个测区弹击不少于 20 个 B,每个测区弹击不少于 10 个 C,回弹点间距不应小于 30mm D,测区可随意分布 正确答案：C 7、超声-回弹综合法检测混凝土构件强度时，对于长度小于等于 2m 的构件，其测区 数量可适当减少，但不应少于（ ） () A,10 个 B,8 个 C,6 个 D,3 个 正确答案：D 8、回弹仪率定时需旋转（ ）次弹击杆，每个旋转（ ） () A,12、90 B,20、45 C,24、45 D,24、90
B,不应有接缝、饰面层 C,不应有浮浆、油垢 D,必要时可用砂轮片清除杂物和不平整处 正确答案：ABCD 2、中型回弹仪可测试以下构件（ ） () A,C45 B,直径 80cm 立柱 C,梁外表面粉刷一层砂浆 D,石子最大粒径为 55mm 的混凝土 正确答案：AB 3、混凝土进行超声回弹综合法计算出混凝土推定强度后，还应当（ ） () A,计算变异系数 B,计算标准差 C,根据推定强度进行合格判定 D,根据判定公式进行合格判定 正确答案：BD
回弹法与超声回弹综合法在检测混凝土强度中的区别
回弹法与超声回弹综合法在检测混凝土强度中的区别摘要：混凝土强度检测是混凝土工程质量控制的关键一环。
当前，混凝土检测方法中应用较多的为回弹法和超声回弹综合法。
回弹法和超声回弹综合法均为间接检测方法，本文通过对两种方法的原理、使用范围、特点、注意事项进行了比较，通过工程实例对两种方法的检测结果进行对比，最后得出两种方法在检测混凝土强度中精度区别。
关键词：混凝土强度检测方法回弹法超声回弹综合法前言混凝土为当今结构主要受力材料，在各种结构里面主要受压。
混凝土为组合材料，由基本成分粗骨料、细骨料、水泥、水组成，必要的时候会加入外加剂和掺和料。
由于混凝土组成的复杂性和在结构中的重要性，混凝土质量的检测在结构安全尤为重要，虽然在浇筑混凝土时，留有试块，可以进行检测，但试块的搅拌、浇筑、振捣、养护和真实相差较多，因此，混凝土强度的现场实际检测是混凝土工程关键一环。
当前，混凝土强度现场实际检测方法有回弹法、超声法、超声回弹综合法、取芯法等方法。
这些方法中，超声法不确定影响因素较多，测试结果误差较大，所以目前单独采用超声法检测混凝土强度已很少；取芯法为目前检测方法中测试精度最准确的方法，但该方法由于对混凝土结构或构件有破损，因此在测试结果不存在争议时，也较少使用；目前检测混凝土强度的常见方法是回弹法和超声回弹综合法。
1回弹法原理及特点回弹法检测混凝土强度原理是利用回弹仪弹击混凝土表面，测出反弹距离，然后利用弹簧的反弹距离和初始长度的比值做为回弹值R，然后建立混凝土强度f和回弹值R的关系，利用相应的强度曲线推测混凝土的强cu度。
本质上讲是利用混凝土硬度推算强度，属于间接的测试方法，因此会存在较多因素的影响。
混凝土强度的影响因素主要包括测试面、测试角度、碳化。
回弹法检测混凝土强度以回弹仪水平方向垂直结构构件浇筑侧面为标准量测状态，如果在使用过程中回弹仪不是水平状态，或者弹击面不是侧面，均需要修正。
如果测试时，回弹仪既不是水平状态，有不是在侧面，应先进行修正为水平状态，再进行顶面或底面修正。
回弹法、超声回弹综合法讲解
e
1 2
Esl 2
2.207 J
冲击动能为2.207J指针式混凝土回弹仪
冲击动能为2.207J数字式混凝土回弹仪
检测高强混凝土强度的重型的回弹仪，现已开发定型的有由中国建 研院结构所研制的GHT450型(标准冲击动能为4.5J)、由山东乐陵市回弹仪 厂生产的ZC1型(标准冲击动能为5.5J)和天津建筑仪器厂生产的HT1000型
3.2 影响回弹仪性能的主要因素
1）机芯主要零件的装配尺寸
Байду номын сангаас弹击拉簧的工作长度 弹击锤的冲击长度 弹击锤的起跳位置
2）零件的质量 3）机芯装配质量
拉簧的刚度 弹击杆前端曲率半径和后端的冲击面 指针长度和摩擦力 影响起跳位置的有关零件
3.3 回弹仪的操作、保养及校验
1）回弹仪使用要求及检测技术
见DBJ50-057-2006规程第3章、第4章 2）保养
3.4 钢砧率定的作用
1）作为校验回弹仪标准状态的一种方法； 2）可反映弹击杆、中心导杆和弹击锤的加工精度或工作时三者的 同轴性； 3）率定时通过转动弹击杆方向弹击，检查回弹仪测试性能的稳定 性； 4）判断仪器经使用后有无损坏的零部件或其它故障或有无污物。
总之，钢砧率定值仅是校验仪器标准状态的一项指标，是确定回弹 仪应进行保养、检定、可否使用的一个有效检验方法。率定回弹仪
及时清除伸出仪器外壳的弹击杆、刻度尺表面及外壳上的污垢 和尘土；测试次数较多，对测试值有怀疑时，应将仪器拆卸，并 用清洗剂清洗机芯的主要零件及冲击锤内孔。 3）校验
仪器超过检定期限，累计次数超过规定或零部件受到损坏需要 更换等情况皆应送校验单位进行校验。 校验合格的仪器应符合下列标准状态：
a.弹击脱钩瞬间，标称动能应为2.207J，率定值为80±2； b.弹击拉簧的工作长度应为61.5mm，冲击长度应为75mm； c.指针块在指针轴全长上的摩擦力为0.5～0.8N； d.弹击杆前端的曲率半径为25mm； e.操作轻便，脱钩灵活。
002 超声回弹综合法检测混凝土强度作业指导书
xxxxxx公司超声回弹综合法检测混凝土强度作业指导书文件编号：版本号：分发号：编制：批准：生效日期：超声回弹综合法检测混凝土强度作业指导书一、适用范围本作业指导书适用于以中型回弹仪、低频超声仪按综合法检测建筑结构和构筑物中的普通混凝土抗压强度值。
适用对象的要求如下：1、混凝土所采用的材料、拌和用水等符合现行国家有关标准；2、人工或一般机械搅拌的混凝土或泵送混凝土；3、自然养护；4、龄期为7-2000d；5、混凝土强度为10-70MPa。
二、参考标准1、《回弹法检测混凝土抗压强度技术规程》(JGJ/T23—2011)；2、《超声回弹综合法检测混凝土强度技术规程》(CECS02：2005)。
三、仪器设备超声波检测仪和回弹仪，其技术性能、仪器的检验、检定必须满足、符合有关规程要求。
测定回弹值时，应采用中型回弹仪。
回弹仪应通过技术鉴定，并必须具有产品合格证及检验证。
回弹仪应符合下列规范要求：(1) 水平弹击时，在弹击锤脱钩的瞬间，回弹仪的标称动能应为2.207J；(2) 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起点应位于刻度尺的零点处，(3) 在洛氏硬度为HRC60土2的钢砖上，回弹仪的率定值应为80士2。
(4) 回弹仪的率定试验，宜在气温为20土5.C的条件下进行，率定时钢砖应稳固地平放在坚实的混凝土地坪上。
回弹仪向下弹击，弹击杆应旋转4次，每次旋转角度90℃左右，弹击3~5次，取连续3次稳定回弹值计算平均值。
弹击杆每旋转一次的率定平均值均应符合《超声回弹综合法检测混凝土强度技术规程》(CECS02：2005)第2.1.2条第3项的要求。
超声波检测仪应满足下列要求：(1) 具有波形清晰、显示稳定的示波装置；(2) 声时最小分度值为0.1μs；(3) 具有最小分度值为ldB的信号幅度调整系统；(4) 接收放大器频响范围10～500kHz，总增益不小于80dB，(5) 接收灵敏度(信噪比3：1时)不大于50μV；(6) 电源电压波动范围在标称值±10％情况下能正常工作；(7) 连续正常工作时间不少于4h。
结构实体混凝土强度的检测方法
结构实体混凝土强度的检测方法一、回弹法。
回弹法可是检测结构实体混凝土强度的一个小能手呢。
它的原理呀，就是利用回弹仪来测定混凝土表面的硬度，然后根据硬度和强度之间的关系，大致推算出混凝土的强度。
这就像是给混凝土做一个小小的“硬度测试”。
回弹仪就像一个小锤子，轻轻一弹，就能得到一个数值。
不过呢，这个方法也有它的小缺点哦。
比如说，混凝土的表面状态会对结果有影响，如果表面不平整或者有碳化现象，那测出来的结果可能就不太准啦。
所以在使用回弹法的时候呀，得先把混凝土表面清理干净，保证测试的准确性。
二、钻芯法。
钻芯法就有点像给混凝土做个小手术啦。
它是直接从结构实体上钻取混凝土芯样，然后把芯样拿到实验室里去做抗压试验，这样得出来的强度结果就比较直接、准确。
但是呢，钻芯法也不是完美的。
它会对结构实体造成一定的损伤，就像给混凝土身上开了个小口子，所以不能在一个地方乱钻一通。
而且钻芯的过程也比较麻烦，成本相对也高一些。
不过要是对混凝土强度的准确性要求很高的话，钻芯法还是很靠谱的。
三、超声 - 回弹综合法。
这个方法就比较聪明啦。
它把超声法和回弹法结合起来。
超声法是通过测量超声波在混凝土中的传播速度来推断混凝土的强度。
它和回弹法结合起来呀，就可以互相弥补不足。
因为超声法对混凝土内部的质量比较敏感，而回弹法对表面硬度敏感。
这样综合起来，就能得到一个更准确的混凝土强度结果啦。
就像是两个小伙伴，一个擅长看里面，一个擅长看表面，一起合作，把混凝土强度这个小秘密看得更透彻。
不过这个方法操作起来也有点小复杂，需要同时掌握超声和回弹两种检测技术呢。
四、拔出法。
拔出法也是一种有趣的检测方法哦。
它是在混凝土中埋入一个锚固件，然后通过拔出这个锚固件所需要的力来确定混凝土的强度。
这就像是在和混凝土玩一个小小的拔河游戏，看混凝土有多大力气拉住这个锚固件。
但是呢，这种方法也受到很多因素的影响，比如锚固件的埋设深度、角度等。
如果这些没做好，那结果也会有偏差的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试题
第1题
制定测强曲线时，分别按龄期为（），进行立方体试件的回弹超声和强度试验
A.3、7、14、28、60、90、180
B.1、3、5、7、14、28、60、90
C.7、14、28、60、90、180、240
D.3、7、14、28、60、90 180、360
答案:D
您的答案：D
题目分数：7
此题得分：7.0
批注：
第2题
用超声-回弹综合法检测混凝土强度时，碳化深度对回弹值的影响，按以下哪种情况处理?（）
A.可以不予考虑
B.应对回弹值进行修正
C.应对超声波波速进行修正
D.应对强度值进行修正
答案:A
您的答案：A
题目分数：7
此题得分：7.0
批注：
第3题
回弹法测试混凝土强度时测区应符合（）
A.每个测区弹击不少于20个
B.每个测区弹击不少于10个
C.回弹点间距不应小于30mm
D.测区可随意分布
答案:C
您的答案：C
题目分数：7
此题得分：7.0
批注：
第4题
超声-回弹综合法检测混凝土构件强度时，对于长度小于等于2m的构件，其测区数量可适当减少，但不应少于（）
A.10个
B.8个
C.6个
D.3个
答案:D
您的答案：D
题目分数：7
此题得分：7.0
批注：
第5题
回弹仪率定时需旋转（）次弹击杆，每个旋转（）
A.12、90
B.20、45
C.24、45
D.24、90
答案:D
您的答案：D
题目分数：7
此题得分：7.0
批注：
第6题
超声-回弹综合法测混凝土强度时，优先选用（）
A.国家关系式
B.通用关系式
C.专用关系式
D.国际关系式
答案:C
您的答案：C
题目分数：7
此题得分：7.0
批注：
第7题
中型回弹仪的使用范围是
A.C10-C50
B.C15-C50
C.C10-C45
D.C15-C45
答案:C
您的答案：C
题目分数：7
此题得分：7.0
批注：
第8题
回弹法检测时，可不进行碳化修正的情况是
A.碳化深度小于0.5mm时
B.碳化深度大于1mm时
C.碳化深度大于1mm时
D.碳化深度小于1mm时
答案:D
您的答案：D
题目分数：7
此题得分：7.0
批注：
第9题
用回弹法测混凝土强度时，其碳化深度为0.3mm，其计算深度取值为（）
A.0.3mm
B.0.5mm
C.1.0mm
D.0mm
答案:B
您的答案：B
题目分数：7
此题得分：7.0
批注：
第10题
回弹法测区的选择应符合（）
A.在构件边缘选取
B.相邻测区间距在2.0mm之间
C.不宜选在浇筑面上
D.宜选在配筋区
答案:B
您的答案：B
题目分数：7
此题得分：7.0
批注：
第11题
超声-回弹综合法测试面应（）
A.清洁、平整、干燥
B.不应有接缝、饰面层
C.不应有浮浆、油垢
D.必要时可用砂轮片清除杂物和不平整处
答案:A,B,C,D
您的答案：A,B,C,D
题目分数：10
此题得分：10.0
批注：
第12题
中型回弹仪可测试以下构件（）
A.C45
B.直径80cm立柱
C.梁外表面粉刷一层砂浆
D.石子最大粒径为55mm的混凝土
答案:A,B
您的答案：A,B
题目分数：10
此题得分：10.0
批注：
第13题
混凝土进行超声回弹综合法计算出混凝土推定强度后，还应当（）
A.计算变异系数
B.计算标准差
C.根据推定强度进行合格判定
D.根据判定公式进行合格判定
答案:B,D
您的答案：B,D
题目分数：10
此题得分：10.0
批注：
试卷总得分：100.0 试卷总批注：
启动快捷搜索设置。
