第十一册刷油、防腐蚀、绝热工程〔一〕工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道外表积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。
(2)计算设备筒体、管道外表积时已包括各种管件、阀门、法兰、人孔、管口凹凸局部，不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道外表积计算公式同(1)。
(2)阀门外表积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。
(3)弯头外表积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。
(4)法兰外表积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径一样，夹角小于90°时)。
保温工程常用计算公式
保温常用计算公式1．设备筒体、管道表面积计算公式：S=π×D×L （m2） (1)式中D--设备或管道直径（m）；L--设备筒体高或管道延长米。
各种管件、阀门、人孔、管口凹凸部分，定额消耗量中已综合考虑，不再另外计算工程量。
第11.0.2条绝热工程2．设备筒体或管道绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×1.033δ×L （m3） (2)S=π×（D+2.1δ+0.0082）×L （m2） (3)式中D--直径（m）；1.033及2.1--调整系数；δ--绝热层厚度（m）；L--设备筒体或管道长度（m）；0.0082--捆扎线直径或带厚+防潮层厚度（m）。
3．伴热管道绝热工程量计算式：将下列D＇计算结果分别代入(2)、(3)计算出伴热管道的绝热层、防潮层和保护层工程量。
（1）单管伴热或双管伴热（管径相同，夹角小于90°时）D′=D1+D2+（10～20mm） (4)式中D′--伴热管道综合值；D1--主管道直径；D2--伴热管道直径。
(10～20mm)--主管道与伴热管道之间的间隙。
（2）双管伴热（管径相同，夹角大于90°时）D′=D1+1.5D2+（10~20mm） (5)（3）双管伴热（管径不同，夹角小于90°时）D′=D1+D伴大+（10~20mm） (6)式中D1 --主管道直径；D伴大--伴热管大管直径。
4．设备封头绝热、防潮和保护层工程量计算公式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N （m3） (7)S=[(D+2.1δ)/2]2×π×1.5×N （m2） (8)式中N--封头个数。
5．阀门绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×2.5D×1.033δ×1.05×N （m3） (9)S=π×（D+2.1δ）×2.5D×1.05×N （m2） (10)式中N--阀门个数。
设备管道保温工程量速算表及计算公式详解
设备管道保温工程量速算表及计算公式详解1.除锈、刷油工程一、（1）设备筒体、管道表面积计算公式：S=π*D*L（公式1）（2）计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。
S= 0.48 Ｄ0 Ｌ0.00二、阀门表面积：S=π*D*2.5D*K*N（K=1.05）（公式2）S= 0.219 Ｄ10 Ｎ 3.96三、弯头表面积：S=π*D*1.5D*2*π*N/B（90°B=4；45°B=8）（公式3）S= 0.06 Ｄ 2 Ｎ 4 B 0.05四、法兰表面积：S=π*D*1.5D*K*N（K=1.05）（公式4）S= 0.219 Ｄ10 Ｎ 2.37五、设备与管道法兰翻边防腐蚀工程量：S=π*（D+A）*N（A法兰翻边宽）（公式5）S= 0.219 Ｄ0.05 Ａ10 Ｎ8.45六、管道保温及保护层计算公式：V=π×(D+1.033δ)×1.033δ×L (公式6)S=π×(D+2.1δ+0.0082)×L (公式7)0.0082：捆扎线直径或钢带厚（公式7）S= 0.273 Ｄ0.05 δ805 Ｌ976.70V= 0.273 Ｄ0.05 δ805 Ｌ42.41七、伴热管道绝热工程量计算公式a)单管伴热或双管伴热（管径相同，夹角小于90度时）D’=D1+D2+(10-20mm) （公式8）式中D’——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10-20mm)——主管道与伴热管道之间的间隙。
B)双管伴热（管径相同，夹角大于90度时）（公式9）D'＝D1+1.5D2+(10~20mm)c)双管伴热（管径不同，夹角小于90度时）D'=D1+D伴大+（10~20mm）(公式10)式中D'-伴热管道综合值；D1-主管道直径；将上述D'计算结果分别代入（公式6）、（公式7）计算出伴热管道的绝热层、防潮层和保护层工程量。
工程量计算公式
工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或者管道直径；L——设备筒体高或者管道延长米。
(2)计算设备筒体、管道表面积时已包含各类管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同(1)。
(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。
(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。
(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。
(5)设备与管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。
(6)带封头的设备防腐(或者刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。
3、绝热工程量。
(1)设备筒体或者管道绝热、防潮与保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或者管道长；0.0082——捆扎线直径或者钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或者双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

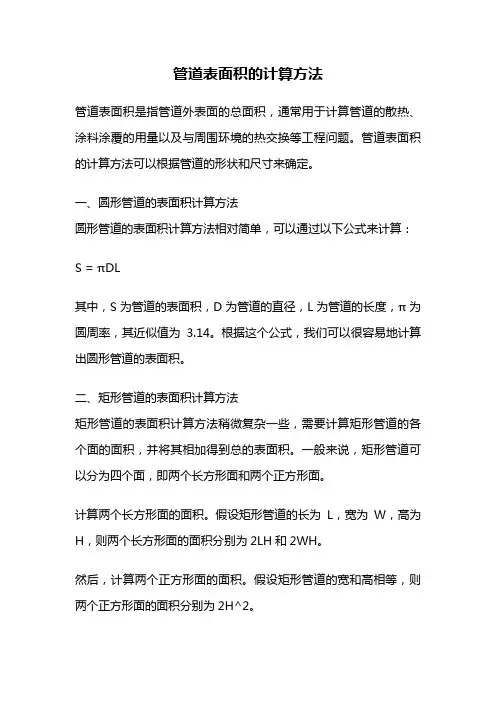

管道表面积的计算方法
