浅析消弧线圈成套装置五防功能验收注意事项

浅析消弧线圈成套装置五防功能验收注意事项作者：杨健康李佳王天成来源：《科学导报·科学工程与电力》2019年第15期【摘 ;要】结合消弧线圈成套装置的结构特点，介绍了装置应具备的五防功能及验收注意事项。

优化了装置柜门、中性点刀闸闭锁逻辑，详细分析了内部隔断对闭锁逻辑带来的影响，并总结得出了一套切合实际、高效的成套装置验收卡，供运维人员参考。

【关键词】消弧线圈;五防;闭锁逻辑1 ;引言消弧线圈成套装置（以下简称成套装置）是将接地变压器、消弧线圈、有载开关、隔离开关、电压互感器、并联中电阻等一次设备组合而成的紧凑型装置，具有成套性强、占地面积小、结构紧凑等优点。

与控制装置相配合，可有效防止弧光接地，消除接地故障，已在电力系统及工业用户中得到广泛应用。

然而成套装置因其结构紧凑、封闭特性，存在运维人员对装置熟悉程度不够，五防逻辑梳理情况不清，闭锁功能验证方法不对的问题，为投运后的安全运行带来误操作隐患，直接威胁到运行、检修人员的人身安全。

针对成套装置在五防验收中容易出现的问题，本文结合实际验收工作，提出成套装置五防功能验收时应注意的事项，优化闭锁逻辑，为一次设备安全稳定运行提供完善的五防闭锁。

2 ;成套装置五防功能一般要求根据文献2要求，除“防止误分、误合断路器”可采用提示性的措施外，其它四防（“防止误入带电间隔”、“防止带接地线合断路器（隔离开关）”、“防止带电挂（合）接地线（接地刀闸）”、防止带负荷拉、合隔离开关）应采用强制性闭锁，即在设备的手动操控部件上加装受闭锁回路控制的锁具。

接地变间隔由接地变中置柜及成套装置两部分构成，其中接地变中置柜的五防功能基本要求同出线间隔中置柜，此文不在赘述，仅讨论跟成套装置相关的闭锁逻辑。

成套装置防误闭锁原则主要体现在以下两个方面：一，成套装置所有柜门通过正、反向闭锁可以实现“防止误入带电间隔”、“防止带接地线合断路器（隔离开关）”、“防止带电挂（合）接地线（接地刀闸）”的功能;二，接地变中性点刀闸，应具备“防止带负荷拉、合隔离开关”功能。

消弧线圈精益化评价细则

规章制度编号：国网（运检/4）12***-2016国家电网公司变电评价通用管理规定第15分册消弧线圈精益化评价细则国家电网公司二〇一六年十月前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。

经反复征求意见，于2016年6月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。

本细则是依据《国家电网公司变电评价通用管理规定》编制的第15分册《消弧线圈精益化评价细则》。

本细则由国家电网公司运维检修部负责归口管理和解释。

本细则起草单位：**、**。

本细册主要起草人：**、**。

消弧线圈精益化评价细则消弧线圈主要信息变电站名称国网XX电力XXXkVXXX变电站设备型号运行编号生产日期制造厂家投运日期得分（总分20分）评分日期及签字序号评判项目评判小项检查方式检查结果扣分原则扣分值一、技术资料（共计3分，扣完为止）累计扣分：1 安装投运技术文件采购技术协议或技术规范书查阅资料□有□没有没有资料的，扣0.5分出厂试验报告□有□没有没有资料的，扣1分；试验项目不齐全或不规范的，发现1次扣0.2分交接试验报告□有□没有没有资料的，扣1分；试验项目不齐全或不规范的，发现1次扣0.2分；试验结果与出厂试验报告有明显差异，未开展分析或进行处理的，发现1次扣1分安装调试质量监督检查报告□有□没有资料不齐全的，扣0.5分2 检修技术文件设备评价报告PMS检查或查阅资料（近3年的定期和□有□没有资料不齐全的，扣1分；记录不规范的，发现1次扣0.2分序号评判项目评判小项检查方式检查结果扣分原则扣分值动态评价报告）检修记录PMS检查或查阅资料（最近1次停电检修记录和最近1年的日常检修记录）□有□没有资料不齐全的，扣1分；记录不规范的，发现1次扣0.2分履历卡片PMS检查或查阅资料□有□没有资料不齐全的，扣1分；记录不规范的，发现1次扣0.2分3 技术档案竣工图纸查阅资料□有□没有资料不齐全的，缺少1项扣0.5分设备使用说明书查阅资料□有□没有资料不齐全的，缺少1项扣0.5分例行试验报告PMS检查（最近1次停电例行试验报告）□有□没有资料不齐全的，扣1分；记录不规范的，发现1次扣0.2分建立红外图谱库PMS检查或查阅资料（核查近3年图谱库，每年至少建立1次，应明确测试时间、设备名称、运行编号、负荷情况、环境条件，检测部位应包括电容器、放电线圈、电抗器、引线接□有□没有未建立图谱库的扣1分；资料不齐全的，缺少1项扣0.2分序号评判项目评判小项检查方式检查结果扣分原则扣分值头）4 台账设备基本信息PMS检查□有□没有必填项参数空缺或错误，发现1次扣0.5分二、消弧线圈及消弧线圈成套装置（共计17分，扣完为止）累计扣分：5 外观设备出厂铭牌齐全、清晰可识别现场检查□是□否不符合要求的，扣1分运行编号标志清晰可识别□是□否相序标志清晰可识别□是□否清洁完好，基础无沉降或损坏□是□否外壳铭牌上如果有明显标志的接线图，可不粘贴模拟接线图；外壳上无铭牌的，应粘贴模拟接线图□是□否6 引线及线夹引线排列整齐，无散股、扭曲、断股现象现场检查□是□否不符合要求的，发现1次扣1分抱箍、线夹无裂纹现象□是□否不符合要求的，发现1次扣1分引线间距离及对地距离符合要求□是□否不符合要求的，发现1次扣1分7 储油柜（油浸式）油位指示器指示正确现场检查□是□否不符合要求的，发现1次扣1分储油柜无渗漏□是□否不符合要求的，发现1次扣1分8 套管瓷套外表清洁，无裂纹、破损及放电痕迹现场检查□是□否不符合要求的，发现1次扣1分9 分接开关转动部分灵活，无卡塞现象，中轴无渗漏；现场和后台档位一致现场检查设备运行情况□是□否不符合要求的，发现1次扣1分序号评判项目评判小项检查方式检查结果扣分原则扣分值10 本体温度指示正常，无异常现象现场检查设备运行情况□是□否不符合要求的，发现1次扣1分油位计外观完整，密封良好，指示正常□是□否不符合要求的，发现1次扣1分法兰、阀门、冷却装置、油箱、油管路等密封连接处密封良好，无渗漏痕迹□是□否不符合要求的，发现1次扣1分运行中的振动噪声应无明显变化及异味□是□否不符合要求的，发现1次扣1分(干式)环氧浇注绝缘表面光滑、无裂纹、放电痕迹、受潮和碳化现象□是□否不符合要求的，发现1次扣1分11 吸湿器（油浸式）内外清洁，呼吸管道畅通，吸湿器密封良好，油杯油位正常,吸湿器完好，吸湿剂使用变色硅胶且无变色，吸湿器罐装至顶部1/6~1/5处，受潮吸湿剂不超过2/3现场检查□是□否不符合要求的，发现1次扣1分12 阀门（油浸式）阀门必须根据实际需要，处在关闭和开启位置。

消弧线圈(含接地变)现场验收规范

消弧线圈(含接地变)现场验收规范1.范围本规范规定了35kV及以下接地变和消弧线圈现场验收的项目和标准。

本规范适用于110kV及以上变电工程的接地变和消弧线圈竣工验收。

35kV及以下变电工程同类设备可参照执行。

2.安装部分2.1接地变参照《油浸式变压器、电抗器现场验收规范》以及《干式电抗器、变压器现场验收规范》中的相关规定。

2.2油浸式消弧线圈2.2.1 应垂直地安装在水平的基础上。

2.2.2瓷套：无破损、裂痕、掉釉现象。

外表清洁，无积污。

2.2.3铭牌、标志牌完备齐全。

2.2.4各部分密封良好，无渗漏，螺丝紧固。

2.2.5接地可靠，标志清晰，规格应满足设计的要求。

2.2.6储油柜油标完好，无外渗油渍。

2.2.7吸湿器、排气管、注油管等畅通，完好无损；硅胶干燥，油杯中油质清洁，油量正常。

2.2.8 本体及附件各部阀门开闭灵活，指示正确。

2.2.9 压力释放阀安装方向应正确，清洁、无锈蚀、油垢。

2.2.10引线连接可靠、各接触面应涂有电力复合脂。

引线松紧适当，无明显过紧过松现象。

2.2.11油漆应均匀完好，相色漆正确。

2.3 干式消弧线圈2.3.1 应垂直地安装在水平的基础上。

2.3.2 外绝缘表面清洁无裂缝、伤痕、霉变。

2.3.3 压钉紧固，防松螺母紧锁。

2.3.4 铁芯外表平整无翘片，表面清洁，无污垢、杂物。

2.3.5 引线连接可靠、各接触面应涂有电力复合脂。

引线松紧适当，无明显过紧过松现象。

2.3.6 接地：接地可靠，标志清晰，规格应满足设计的要求。

2.3.7 油漆应均匀完好，相色漆正确。

2.4 有载分接开关2.4.1传动机构中的操作机构、电动机、传动齿轮和杠杆应固定牢靠，连接位置正确，且操作灵活，无卡阻现象；2.4.2传动机构的磨擦部分涂有适合当地气候条件的润滑脂；2.4.3远方操作、就地操作、电气闭锁动作正确可靠。

2.5 阻尼电阻箱（调匝式、调容式）2.5.1端子箱内二次接线完整，标志清晰；2.5.2内部无污垢，所有连接螺丝连接可靠；2.5.3散热风扇启动停止及运转正常，风向正确。

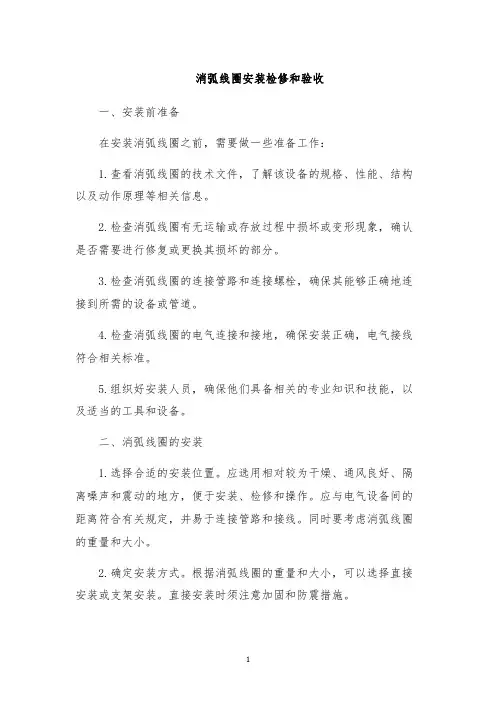

消弧线圈安装检修和验收

消弧线圈安装检修和验收一、安装前准备在安装消弧线圈之前，需要做一些准备工作：1.查看消弧线圈的技术文件，了解该设备的规格、性能、结构以及动作原理等相关信息。

2.检查消弧线圈有无运输或存放过程中损坏或变形现象，确认是否需要进行修复或更换其损坏的部分。

3.检查消弧线圈的连接管路和连接螺栓，确保其能够正确地连接到所需的设备或管道。

4.检查消弧线圈的电气连接和接地，确保安装正确，电气接线符合相关标准。

5.组织好安装人员，确保他们具备相关的专业知识和技能，以及适当的工具和设备。

二、消弧线圈的安装1.选择合适的安装位置。

应选用相对较为干燥、通风良好、隔离噪声和震动的地方，便于安装、检修和操作。

应与电气设备间的距离符合有关规定，并易于连接管路和接线。

同时要考虑消弧线圈的重量和大小。

2.确定安装方式。

根据消弧线圈的重量和大小，可以选择直接安装或支架安装。

直接安装时须注意加固和防震措施。

3.安装支架。

支架的材质和大小应满足设备负载和固定要求，并能够抗震和耐腐蚀。

4.定位和固定消弧线圈。

根据支架型号、消弧线圈重量和尺寸，进行定位和固定。

固定后应能够保持稳定，不会发生自由悬挂或摇晃。

5.连接管路。

根据设备连接管路的形状和大小选择相应的联接件，保证联接件内径不小于管道直径。

连接完成后应检查联接件的密封性。

6.连接电源。

尽量避免发生任何的电击或短路现象。

正确连接电源，应按照电气接口符合规范和标准，定期进行隔离和保护等措施，以免损坏设备。

三、消弧线圈的检修1.定期进行检修。

应定期检查消弧线圈及其管路、连接件和电气接口，及时发现和处理有问题的部分。

2.清洗和维护。

应对消弧线圈及其附件进行清洗和维护，避免沉积物、腐蚀和其他不良影响，影响设备的正常工作。

3.更换消耗品。

应及时更换设备中需要更换的损耗品，如灯泡、油杯、密封垫等。

四、消弧线圈的验收1.检查设备的安装质量：设备的安装是否满足规范和标准，是否稳定、平衡和牢固，是否符合要求的安装位置。

消弧线圈运行注意事项

消弧线圈运行注意事项消弧线圈运行是一项重要的工作，在操作过程中需要特别注意一些事项，以确保安全、高效地完成工作任务。

本文将介绍消弧线圈运行的注意事项，并给出相关的具体操作指南。

一、设备检查与准备在使用消弧线圈之前，必须进行设备检查与准备工作。

具体包括以下几个方面：1. 完整性检查：检查消弧线圈是否完好，并且没有损坏或缺陷。

2. 电源检查：确保消弧线圈的电源连接正常，并接地可靠。

3. 仪表检查：检查仪表是否正常工作，如电压表、电流表、频率表等。

4. 保护装置检查：检查保护装置是否正常，确保在故障情况下能及时切断电源。

5. 通风检查：确保消弧线圈所在的空间通风良好，防止过热或引起火灾。

二、安全操作1. 穿戴个人防护装备：在进行消弧线圈运行之前，必须穿戴个人防护装备，包括绝缘手套、绝缘鞋、眼罩、耳罩等。

2. 遵循操作规程：严格按照操作规程进行操作，不得随意更改操作参数或操作步骤。

3. 警示标志：清楚地标明警示标志，以提醒自己及他人注意消弧线圈的危险性。

4. 禁止触摸：绝对禁止在运行中触摸消弧线圈的任何部分，以免造成电击或其他伤害。

5. 定期检查：定期检查消弧线圈的工作状态，确保设备的正常运行。

三、操作步骤根据消弧线圈的不同类型和工作任务不同，具体操作步骤会略有差异。

以下是一般操作步骤的一个简要介绍：1. 开始前准备：确保设备正常工作，将消弧线圈接地，确认工作区域没有杂物或障碍物。

2. 设置参数：根据工作需要，设置消弧线圈的电压、电流、频率等参数。

3. 连接设备：将待处理的电路与消弧线圈连接好，确保连接牢固可靠。

4. 开始运行：启动消弧线圈，观察仪表，确保电压、电流和频率等参数符合要求。

在调整过程中要逐渐增加电流和电压，以避免突然间的大电流冲击。

5. 检查输出：观察输出是否符合要求，如电压是否稳定、频率是否正常。

可以通过连接负载来测试输出。

6. 结束工作：当完成工作或需要停止消弧线圈时，先将电流、电压调整至最小值，然后关闭电源。

广东电网公司消弧线圈成套装置验收规范

3 验收要求
3.1验收人员根据技术协议、设计图纸、技术规范和验收文档开展现场验收。
3.2验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组织验收。
3.3验收完成后，必须完成相关图纸的校核修订。
3.4变电运行单位应将竣工图纸和验收文档存放在变电站。
3.5施工单位将备品、备件移交运行单位。
o)接地变压器绕组的接线组别应符合要求。
5.2.2.3电磁锁安装质量检查
a)动作灵活、可靠。
b)电源指示灯指示正确。
c)与中性点刀闸的电气连锁正确可靠。
5.2.2.4隔离开关安装质量检查
a)安装牢固。
b)操作灵活、可靠。
c)转动部分加黄油。
d)机械闭锁可靠。
e)机械闭锁操作灵活。
5.2.2.5高压带电显示装置安装质量检查
GB/T 17626《电磁兼容试验和测量技术》
GB50150—2006《电气装置安装工程电气设备交接试验标准》
DL/T1057-2007《自动跟踪补偿消弧线圈成套装置技术条件》
DL/T 478《静态继电保护及安全自动装置通用技术条件》
DL/T 5161.2—2002《电气装置安装工程质量检验及评定规程》
e)接地变标志清晰、正确。
f)铁芯无多点接地。
e)接地变压器高压侧引线装配后各部位绝缘距离符合规程要求：10kV大于125mm。
f)接地变压器低压侧引线装配后各部位绝缘距离符合规程要求。
g)接地变压器高压侧带电部位对地距离符合规程要求：10kV大于125mm。
h)接地变压器低压侧带电部位对地距离符合规程要求。
附录：广东电网公司消弧线圈验收文档
广东电网公司
消弧线圈验收文档
DL/T 620—1997《交流电气装置的过电压保护和绝缘配合》

国家电网公司10kV～66kV消弧线圈装置运行规范

附件610kV～66kV消弧线圈装置运行规范国家电网公司二○○五年三月目录第一章总则 (1)第二章引用标准 (1)第三章设备的验收 (2)第四章设备运行维护管理 (8)第五章运行巡视检查项目及要求 (12)第六章缺陷管理及异常处理 (15)第七章培训要求 (18)第八章设备技术管理 (20)第九章备品备件管理 (22)第十章更新改造 (22)第一章总则第一条为完善消弧线圈装置设备管理机制，使其达到制度化、规范化，保证设备安全、可靠和经济运行，特制定本规范。

第二条本规范是依据国家和行业有关标准、规程、制度及《国家电网公司变电站管理规范》，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定。

第三条本规范提出了对10kV～66kV消弧线圈装置在设备投产、验收、检修、运行巡视和维护、缺陷和事故处理、运行和检修评估分析、改造和更新、培训以及技术资料档案的建立与管理等提出了具体规定。

第四条本规范适用于国家电网公司所属范围内10kV～66kV消弧线圈装置的运行管理工作。

第二章引用标准第五条以下为本规范引用的标准、规程和导则，但不限于此。

GB10229-1988 电抗器GB1094.1-1996 电力变压器第1部分总则GB1094.2-1996 电力变压器第2部分温升GB1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2003 电力变压器第5部分承受短路的能力GB1094.10-2003 电力变压器第10部分声级测定GB6451-1999 三相油浸电力变压器技术参数和要求GB6450-1986 干式电力变压器CEEIA104-2003 电力变压器质量评价导则GB/T14549-1993 电能质量公用电网谐波GB/T17626-1998 电磁兼容试验和测量技术GB50150-1991 电气装置安装工程电气设备交接试验标准GBJ148－1990 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范DL/T 572-1995 电力变压器运行规程DL/T 573-1995 电力变压器检修导则DL/T 574-1995 有载分接开关运行维修导则DL/T 596-1996 电力设备预防性试验规程GB/T 16435.1—1996 远动设备及系统接口 (电气特性)国家电网公司变电站管理规范第三章设备的验收第六条新设备验收的项目及要求1.产品的技术文件应齐全。

6-10kv消弧线圈设备运行检修规定

封面作者：PanHongliang仅供个人学习消弧线圈运行维护和检修管理规定1.总则1.1 为了加强消弧线圈设备管理、运行维护管理和检修管理,特制定本规定. 1.2 本规定消弧线圈设备是指消弧线圈成套设备,主要包括接地变压器、消弧线圈、有载开关、隔离刀闸、PT、MOA、控制器、阻尼电阻、组合柜等设备.1.3 本规定编制依据：1.3.1 国家电力行业标准(DL/T620-1997) 《交流电气装置地过电压和绝缘》；1.3.2国家电力行业标准(DL/T572-95) 《电力变压器运行规程》；1.3.3国家电力行业标准(DL/T574-95) 《有载分接开关运行维修导则》；1.3.4国家电力行业标准(DL/T596-1996) 《电力设备预防性实验规程》1.3.5国家电力行业标准(DL/T684-1999) 《继电保护》；1.3.6国家标准(GB 10229-88) 《电抗器－消弧线圈》1.3.7国家标准（GB/T 6451-1999）《三相油浸式电力变压器技术参数和要求》1.3.8国家标准(GB 10229-88) 《电抗器－消弧线圈》1.3.9国家电力公司国电发[2000]589号《防止电力生产重大事故地二十五项重点要求》（2000）；1.3.10厂家说明书《消弧线圈用CF、CV 型复合式有载分接开关使用说明书》上海华明《BPKI200-10/35型干式真空开关有载分接开关使用说明书》双城开关《MFKI120-10/35型干式空气有载分接开关使用说明书》吴江芦墟1.4 公司系统所属各供电公司、高压运行部、变电检修公司分管运行、检修工作地各级领导、变电运行、变电检修专职和变电站值班人员、开关检修人员以及工程建设管理部门、设计部门、施工单位均应熟悉本规定,并认真贯彻执行.1.5 本规定由生产运营部负责解释.2．目地和构成2．1装设消弧线圈地目地2.1.1电力行业标准DL/T 620-1997《交流电气装置地过电压保护和绝缘配合》规定：3kV～10kV不直接连接发电机地系统和35kV、66kV系统,当单相接地故障电容电流不超过下列数值时,应采用不接地方式；当超过下列数值又需在接地故障条件下运行时,应采用消弧线圈接地方式：a)3kV～10kV钢筋混凝土或金属杆塔地架空线路构成地系统和所有35kV、66kV系统,10A.b)3kV～10kV非钢筋混凝土或非金属杆塔地架空线路构成地系统,当电压为：1)3kV和6kV时,30A；2)10kV时,20A.c)3kV～10kV电缆线路构成地系统,30A.消弧线圈接地故障电流不宜超过10A.必要时可将系统分区运行.消弧线圈宜采用过补偿运行方式.消弧线圈接地系统,在正常运行情况下,中性点地长时间电压位移不应超过系统标称相电压地15%.2.1.2消弧线圈对减小故障点地残余电流、抑制间歇性弧光过电压及谐振过电压有较明显地效果,对保证系统安全供电能起到显著地作用.消弧线圈接地故障电流不宜超过10A.必要时可将系统分区运行.消弧线圈宜采用过补偿运行方式.消弧线圈接地系统,在正常运行情况下,中性点地长时间电压位移不应超过系统标称相电压地15%. 2.1.3消弧线圈自动补偿装置能在线测量系统地电容电流,根据预先设定地系统脱谐度或残流,自动调整消弧线圈地档位,对系统电容电流进行预补偿.幷能自动打印、记录系统单相接地地时间以及各种参数,并能通过综合自动化系统将各种遥信遥测等信息及时传输至中心站.2．2消弧线圈自动补偿装置地基本构成一次设备：接地变压器（可带所用变）、消弧线圈（带有载分接开关）、阻尼电阻及控制器、中性点PT、CT、避雷器、隔离刀闸等；控制设备：微机调节器、自动调谐控制屏（PK屏）等.3．职责分工3.1技术管理：生技处/部/科3.2日常运行管理：调度及运行部门、变电工区3.3一次设备维护：高压实验3.4控制设备维护：继电保护4．消弧线圈设备运行中注意事项4.1在系统电容电流超过10A时消弧线圈及自动补偿装置应投入运行；正常情况下应投入自动运行状态；消弧线圈和其它电气设备一样,由调度实行统一管理,操作前必须有当值调度员地命令才能进行操作；禁止将一台消弧线圈同时接在两台接地变压器（或变压器）地中性点上.4.2消弧线圈自动调谐装置应具备数据通信接口与站内监控系统相连接.在后台机及中心监控站应具备消弧线圈地档位指示、系统地电容电流值、脱谐度,接地变中性点地电压值、电流值,接地点残流等遥测和手动或自动调谐,单独运行或并联运行,分接头到头,分接头到底,接地信息,计算有误,装置拒动等遥信. 4.3系统地脱谐度应设置在2～16％（可调节）地范围,或将接地点地残流设置在5A左右,且宜采取过补偿方式,特殊情况下也可以在系统欠补偿或全补偿下运行.4.4系统单相接地时严禁操作消弧线圈地隔离开关以及消弧线圈地调压开关.投入或退出消弧线圈时应注意操作顺序,即消弧线圈地单相隔离开关有闭锁装置时可直接操作；无闭锁时投入消弧线圈,应观察在现场地接地指示灯,有接地指示时不可操作隔离刀闸.4.5两段母线均装有消弧线圈地变电站并列运行时,应将两台消弧线圈设置成主-从关系.其中将母联开关地辅助接点引入调谐装置地变电站,消弧线圈自动补偿装置会自动作主动和从动运行.没有条件引入母联开关位置接点地变电站,联机采用碰撞理论,应考虑将1号与2号时间参数错开一分钟.当并列运行为正常工作方式时,也可在合排运行后将其中一台或电容电流偏小地一台消弧线圈地置为手动调节状态.对于一边为手动调节,一边为自动调节方式时,可以不管,让自动调闸式消弧线圈自动寻找谐振点；当自动调节地消弧线圈调到极限档位时,应调节手动式消弧线圈地位置,确保自动调节式在中间档位；对于一边有消弧线圈,一边没有消弧线圈地两个系统连接,不用管. 4.6当出现两个或以上变电站拉手运行时,消弧线圈仍应投入运行,运行注意事项请参考上述第5条,可以采用碰撞方式或一台自动运行其他手动运行地方式.当出现由外站电源供进母线并转供其他负荷时,消弧线圈仍应投入运行,应将电容电流较小地一台置为手动调节状态.4.7如控制装置显示分接头到头（表示补偿电流不够）,消弧线圈仍应照常投入运行；如控制装置显示分接头到底（表示补偿电流过大）,则应检查此时电容电流和残流地数值,若电容电流大于残流值,则消弧线圈继续投入运行；若电容电流小于残流值,则应将消弧线圈退出运行.同时向生运部汇报.4.8调度、运行值班人员应知晓整套设备地基本功能,运行值班人员应熟知微机调节器地面板操作以及巡视内容：脱谐度及残流是否在设定地范围以内；有载调压开关地档位及动作次数（累计值）；接地变中性点电压是否正常（一般不超过15％相电压）；微机调节器上地电源指示灯是否正常；是否能正确打印接地时地各种参数；以及接地变压器、消弧线圈运行是否正常；如是负荷开关控制接地变加熔丝保护,还应经常检查熔丝地熔断情况,在操作、或系统发生接地后必须进行检查.4.9运行人员在巡视时发现装置故障或异常应立即向调度及检修部门汇报.如果是一次设备问题,则将消弧线圈停用；如果是自动补偿装置出现异常或故障,调度人员发令将消弧线圈自动补偿装置置为手动调节状态,档位维持在自动补偿装置故障前地状态. 4.10对于油浸式设备在日常巡视中必须注意A、运行无杂音；B、油位应正常,油色透明不发黑；C、应无渗油和漏油现象；D、套管应清洁、无破损和裂纹；E、引线接触牢固,接地装置完好；F、吸湿剂不应受潮；G、上层油温应正常；H、表计指示准确.对于消弧线圈本身地部分报警信号地处理：A．温度报警信号：作为报警信号,一般消弧线圈允许温升为75K,设置报警温度为55K,则温度定值为55K+40℃=95℃（一般可以设为80-100）.B．瓦斯报警信号：轻瓦斯作为报警信号,重瓦斯作为跳闸信号；由于35kV 系统地消弧线圈是通过中性点隔离刀闸接在主变地中性点上,不能直接跳开主变（有时可能为110Kv、220kV）,但隔离刀闸又不能带负荷操作；建议可以在中性点加装单相真空短路器（当重瓦斯动作时跳开）,额定电压可以采用35/√3或者35kV电压等级.4.11运行值班人员应注意收集、保存系统接地时微机调节器地发出信号以及打印数据,必要时报送局生运部.A、系统发生单相接地时,禁止操作或手动调节该段母线上地消弧线圈；B、系统发生单相接地时,禁止关闭控制器,及断开控制器地交直流电源.C、拉合消弧线圈与中性点之间单相隔离开关时,如有下列情况之一时禁止操作：a、系统有单相接地现象,已听到消弧线圈地嗡嗡声；b、中性点位移电压大于50%相电压.c、发生单相接地必须及时排除,接地时限一般不超过2小时；D、发生单相接地时,有条件时应监视并记录下列数据：a、接地变和消弧线圈运行情况；b、阻尼电阻控制器运行情况；c、PK屏面板上,电阻短接指示灯；d、微机调谐器显示参数：电容电流、残流、脱谐度、中性点电压和电流、档位和调容柜接触器动作次数等；e、单相接地开始和结束时间；f、单相接地线路及单相接地原因；g、天气状况. 5．设备地验收、投运5.1设备验收5.1.1资料交接：《运行规程》《定值整定》《现场调试报告》（交给用户完整地调试报告,应体现实验工程是否合格、是否可以投运）.5.1.2检查备品备件是否齐全5.1.3一二次设备铭牌应齐全、正确、清楚5.1.4一二次设备接线正确、牢靠(要注意从用户高压开关柜到接地变一次高压电缆是否接错,特别是有两套设备时)同时调整接地变地2.5%地抽头,干式带所用变ABC分别为2、3、3,干式不带所变可为1、2、2；对于油浸式也要注意调整接地变不对称抽头；由于各个厂家习惯不同可能档位也不同；总之要求调整为不对称为1%-2.5%,对于5%地抽头要慎重对待.5.1.5调档实验,最高档不能上调、最低档不能下调5.1.6模拟实验、包括拉电容和并联实验5.1.7电阻保护实验5.1.8通讯测试（校验每一个参数、特别是软遥信）5.1.9三遥测试5.1.10接地（选线）实验5.1.11写验收报告5．2投运步骤5.2.1检查确认一次、二次设备正常,接线准确；符合安全规程.5.2.2确认保护交直流电源均已送上,对于交直流双重保护地装置,一定要把电源失电信号远传到RTU或光字排上5.2.3测量开口三角电压5.2.4打开控制器面板地电源开关5.2.5调度下令定值整定,消弧线圈放在中间档位5.2.6接地变地冲击实验2-3次后（中性点隔离刀闸断开）,断开接地变.5.2.7合上中性点隔离刀闸.5.2.8合上接地变地开关；5.2.9进入程序菜单后,先设为手动控制,手动下调或上调一档后,再设为自动控制即可；观察装置能否自动调节,观察装置地计算是否稳定.5.2.10确定装置运行在哪一档,如在第一档则可能电容电流太小,确定是否需要投运,如果在最高档位运行,则表示容量太小,应和用户确定解决方案.5．3自动调谐地检测5.3.1人为调档离开谐振点,看装置能否自动返回5.3.2调一档间隔地时间5.3.3投切线路观察系统能否自动跟踪（有条件时）5.3.4联机实验,观察计算数据是否正确,档位是否正确,主从机关系地确定5.3.5有条件时,可以做金属接地实验,检验装置计算电容电流地准确性（包括残留）,可以用几种方法进行比较；进一步可以做选线地实验,也可以检测电阻保护动作地可靠性和短接时间.6．维护、检修、预试地工程及周期原则：A.检修和预试地周期一般跟随主变.B．设备地维护应按制造厂家地规定进行,无制造厂家规定时可参照相应标准.C．设备维护、检修包括：定期维护检查（小修）、临时检查（临修）及大修.一般情况下每隔1-2年进行机构小修维护,每隔5-6年机构大修一次；只有当运行时间较长（10年以上）且生产厂家有明确规定需要时,或运行中出现事故、重大异常情况时,方考虑进行解体大修.6.1维护、检修6.1.1设备定期维修检查（小修）,除操动机构外,内容包括：A．对设备进行详细地维修检查,清扫设备本体,处理漏油或某些缺陷B．检查有载开关开关：过渡电阻、过渡波形、动作时间、动作地灵活性、开关地磨损、各部分密封及渗、漏油情况情况、极限位置地电气机械闭锁性能.C．检查绝缘电阻、绕组直流电阻,压比、流比.工频耐压实验、感应耐压实验D．局放实验、零序阻抗、阻抗电压、各种损耗E．检查或校验温度计、气体继电器、压力释放器.F．绝缘油地耐压,油色普分析G．检查接地装置.6.2 电气实验6.2.1消弧线圈预防性实验工程A．交流耐压实验；B．绕组直流电阻测量（包括每档、PT）C．绕组所有分接地压比实验D．辅助回路绝缘实验；E．绝缘电阻、电容量和tgδ、局放实验F．主回路及辅助回路耐压实验；G．温度计、气体继电器、压力释放器校验（或调整）,机械安全阀校验；H．油色普分析,绝缘油实验I．分接开关维修周期（参考电抗器和变压器,一般跟随主变）6.2.2 接地变地预防性实验A．上述消弧线圈地要求同样应满足B．每一档地直流绕组电阻C．每一档地变比（按出厂报告做实验）D．零序阻抗、阻抗电压、空载电流、空载损耗、负载损耗E．核相6.2.3 有载开关地预防性实验A．检查动作顺序,动作角度B．操作实验：变压器带电时手动操作、电动操作、远方操作各2个循环C．检查和切换测试：测量过渡电阻地阻值、测量切换时间、检查插入触头、动静触头地接触情况,电气回路地连接情况、检查单、双数触头间放电间隙D．切换开关室绝缘油实验E．二次回路绝缘实验F．分接开关维修周期a.有载调压变压器大、小修地同时,相应进行分接开关地大、小修.b.运行中分接开关油室内绝缘油,每6个月至1年或分接变换2000～4000次,至少采样1次.c.分接开关新投运1～2年或分接变换5000次,切换开关或选择开关应吊芯检查一次.d.运行中地分接开关,每1～2年或分接变换5000～1万次或油击穿电压低于25kV时,应开盖清洗换油或滤油1次.e.运行中分接开关累计分接变换次数达到所规定地检修周期分接变换次数限额后,应进行大修.如无明确规定,一般每分接变换1～2万次,或3～5年亦应吊芯检查.f.运行中分接开关,每年结合变压器小修,操作3个循环分接变换.g.如果有厂家说明书,请参照厂家地说明书要求.6.2.4 消弧线圈交接、大修实验工程见表5中序号1、2、3、4、6、7、9、22,装在消弧线圈内地电压、电流互感器地二次绕组应测绝缘电阻(参照表5中序号24)；定期实验工程见表5中序号1、2、3、4、6.6.2.5接地变交接、大修实验工程见表5中序号2、3、6、7、9、15、16、22,其中15、16项适用于更换绕组时进行；定期实验工程见表5中序号3、6、7.6.2.6 其他地见(DL/T596-1996) 《电力设备预防性实验规程》地6.4、6.5、6.6、6.7、6.9、6.10.6．3 其他一次设备地定期校验、实验6.3.1 阻尼电阻箱：直流电阻、交流耐压、接地电阻、绝缘电阻、外观性能.6.3.2 PT：直流电阻、绝缘电阻、交流耐压、变比、tgδ(20kV及以上)、空载电流测量、密封检查、绝缘油击穿电压6.3.3 MOA：绝缘电阻、直流1mA电压(U1mA)及0.75U1mA 下地泄漏电流6.3.4 隔离开关：交流耐压实验、支持绝缘子及提升杆地绝缘电阻、二次回路地绝缘电阻、操动机构地动作情况、导电回路电阻测量6.3.5 组合柜：通风、除湿、防雨、防尘、防凝露性能检查、温度控制性能检查、交流耐压实验、辅助回路和控制回路绝缘电阻和交流耐压、隔离开关及隔离插头地导电回路电阻、隔离开关地操作灵活性能、检查电压抽取(带电显示)装置、五防性能检查.（内部绝缘子和套管参照相关标准）6.3.6 电容器：极对壳绝缘电阻、电容值、渗漏油检查、极对壳交流耐压6.3.7 一次接地：接地电阻、连接处连接情况6.3.8 校验周期：跟随消弧线圈等一次设备6.4 二次设备定期检验6.4.1 调档实验（1-N,N-1）6.4.2 模拟实验（参照厂家说明书）6.4.3 阻尼电阻地保护校验值（参考厂家说明书）6.4.4 三遥校验6.4.5 选线校验6.4.6 接地变保护校验：过流速断地保护定值,保护实验6.4.7 二次回路：绝缘电阻、交流耐压、接线端子连接性能、6.4.8 相序检查：更换电源时或电源接线6.4.9检修周期：交接时、大修时、更换二次线时7.设备评级和缺陷管理消弧线圈设备评级和缺陷管理按有关规定进行.版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理。

变电检修管理通用细则第15分册消弧线圈检修细则

规章制度编号：国网（运检/4） ***-2016 国家电网公司变电检修管理通用细则第15分册消弧线圈检修细则国家电网公司二c）一六年一月1检修分类及要求....................1.1A类检修....................1.1.1检修项目.............1.1.2检修周期.............1.2B 修.......................1.2. 1检修项目............1.3.2检修周期.............1.3C类检修....................1.3. 1检修项目............1.4.2检修周期.............1.4D类检修....................1.4. 1检修项目............1.5.2检修周期.............2专业巡视要点......................2.1干式消弧线圈本体巡视........2.2油浸式消弧线圈本体巡视......2.3干式接地变压器本体巡视......2.4油浸式接地变压器本体巡视........2.6调匝式分接开关巡视..........2.7电容器巡视..................2.8电压互感器巡视..............2.9电流互感器巡视..............2.10尼电阻及其组件巡视.......2.1。

并联电阻及其组件巡视......3检修关键工艺质量控制要求..........3.1干式消弧线圈本体检修........3. 1. 1整体更换...........4.1.2绝缘支撑件检修.......3.2油浸式消弧线圈本体检修 .....3.2.1.......................................... 1整体更换3.2.2器身吊罩（吊芯）检修..3.2.3.......................................... 2. 3套管更换3.2.4储油柜更换...........3.2.5储油柜补油...........3.2.6呼吸器（吸湿器）检修..3.2.7.......................................... 2. 7气体继电器检修3.2.8压力释放阀检修.......3.2.9阀门检修.............3.3干式接地变压器检修.........3. 3. 1整体更换 ........... II I1 12 2 2 2 2 2 23 3 3 3 3 3 34 4 4 4 4 45 56 67 7 78 8 83.3.2绝缘支撑件检修........3.4油浸式接地变压器检修........3.4. 1整体更换 ............1.1.1 .......................................................................... 4. 3储油柜更换1.1.2 .......................................................................... 4. 4储油柜补油3.4.5呼吸器（吸湿器）检修...................3.4.6气体继电器检修.........................3.4.7压力释放阀检修.........................3.4.8阀门检修...............................3.5消弧线圈成套装置主要附件检修..................3.5. 1调匝式分接开关检修.....................4.5. 2避雷器检彳修 ..........................5.5.3接地刀闸检修 ...........................6.5. 4电压互感器检修 ........................7.5. 5电流互感器检修 ........................8.5.6阻尼电阻及其组件检修....................9.5.7并联电阻及其组件检修....................3.6.1消弧线圈成套装置（干式）例行检查.......3.6.2消弧线圈成套装置（油浸）例行检查....... ... ..9...10...10...10...11...11...11...12...12...为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。

5、干式接地变带消弧线圈验收项目

干式接地变带消弧线圈验收项目1、变压器本体无缺陷，外表整洁。

2、变压器绝缘试验应合格，试验项目无遗漏。

3、变压器外壳应有良好的接地装置，接地电阻应合格。

4、分接开关位置应符合运行要求，有载调压装置电动、手动操作应正常，指标指示（和监控系统上的指示）和实际位置符合。

5、基础牢固稳定；电缆孔洞封堵良好。

6、冷却风扇通电试运行良好，风扇自启动装置定值应正确，并进行实际传动。

7、自动控制器传动正常8、各部导线接头应紧固良好，并贴有试温蜡片。

9、接地变压器的相位和接线组别应能满足规范要求，相色漆应正确、明显。

高低压标识清楚。

10 、温度表及测温回路完整良好。

11、变压器柜内应无遗留物12、检查辅助回路和控制回路的电器整定值是否准确，仪表与互感器的变比及接线极性是否正确，所有电器元件有无异常。

13、检查紧固件，连接件是否松动，导电零件有无生锈、腐蚀的痕迹，还要观察绝缘表面有无爬电痕迹和碳化现象。

14、检查分接开关各部位紧固件是否松动，并予以紧固，转动件转动是否灵活。

15、检查电动机构的减速箱内加入钙基滑脂16、检查消弧线圈底座上的接地螺栓与接地母排可靠连接。

17、检查主绕组首端与变压器的中性点电连接，主绕组接地端可靠接地。

消弧线圈二次绕组应接于相应位置。

18、选择需要的运行分接，将分接头按规定要求调到相应的位置。

19、检查消弧线圈按其电压等级留足对地安全距离，并应满足通风要求。

20、室内通风设施良好，防护设施齐全；照明充足；事故照明可靠。

消弧线圈检修作业指导书

2.2器身吊罩（吊芯）检修
a)检修工作应选在无大风扬沙的天气时进行，空气相对湿度≤75%。温度不宜低于0℃，器身温度不宜低于周围空气温度。
b)大修时器身暴露在空气中的时间（器身暴露时间是从消弧线圈放油时起至开始抽真空或注油时为止。）应不超过如下规定：
(1)空气相对湿度≤65%为16h；(2)空气相对湿度≤75%为12h。
2.3套管更换
a)套管更换工作宜选在天气良好时进行，现场作业环境应满足要求，温度不宜低于0℃，空气相对湿度≤80%，并具有防尘防雨措施。b)新套管外观应完好，无裂纹、损伤，各部件密封良好，油位正常。
c)更换套管所有密封件，应采用尺寸符合要求的耐油密封垫圈。
d)拆除旧套管前，应关闭储油柜与油箱之间的连接阀门。
d)注油过程应保持匀速，严禁从油浸式消弧线圈底部向内注油。
e)注油完毕，应关闭各阀门、取油口、排气口。检查各部位密封良好，无渗漏油。
f)补油后应静置，反复排气，确保消弧线圈
本体内无气体。
a)检修前，应对调容与相控式装置内的电容器充分放电。
b)作业现场严禁明火，电焊、气焊等工作要远离检修区域，或采取其他有效的安全防
b)吊装时应专人指挥，专人监护，注意与周围设备带电部位保持足够的安全距离。c)作业现场严禁明火，电焊、气焊等工作要远离检修区域，或采取其他有效的安全防
火措施，并配备充足的消防器材。
2.4储油柜更换
a)更换储油柜工作宜选在天气良好时进行，现场作业环境应满足要求，温度不宜低于0℃，并具有防尘防雨措施。
b)新储油柜外观应完好，无裂纹、损伤，各部件密封良好。
i)对于穿缆式套管，应使用专用带环螺栓拧在引线头上进行牵引，穿入新套管时应控制速度。
j)新套管更换导电杆，焊接过程应无虚焊，假焊，焊渣不得落入器身。

消弧线圈运行规定

消弧线圈运行规定第一章总则第一条为完善消弧线圈装置设备管理机制，使其达到制度化、规范化，保证设备安全、可靠和经济运行，特制定本规范。

第四条本规范适用于国家电网公司所属范围内10kV～66kV消弧线圈装置的运行管理工作。

第二章引用标准（略）第三章设备的验收第六条新设备验收的项目及要求1.产品的技术文件应齐全。

2.消弧线圈器身外观应整洁，无锈蚀或损伤。

3.包装及密封应良好。

4.油浸式消弧线圈油位正常，密封良好，无渗油现象。

5.干式消弧线圈表面应光滑、无裂纹和受潮现象。

6.本体及附件齐全、无损伤。

7.备品备件和专用工具齐全。

8. 运行单位要参加安装、检修中间和投运前验收，特别是隐蔽工程的验收。

第七条消弧线圈装置安装、试验完毕后的验收（一）一般要求1. 本体及所有附件应无缺陷且不渗油。

2. 油漆应完整，相色标志应正确。

3. 器顶盖上应无遗留杂物。

4. 建筑工程质量符合国家现行的建筑工程施工及验收规范中的有关规定。

5. 事故排油设施应完好，消防设施齐全。

6.接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。

7. 储油柜和有载分接开关的油位正常，指示清晰，呼吸器硅胶应无变色。

8. 有载调压切换装置的远方操作应动作可靠，指示位置正确，分接头的位置应符合运行要求。

9. 接地变压器绕组的接线组别应符合要求。

10. 测温装置指示应正确，整定值符合要求。

11. 接地变压器、阻尼电阻和消弧线圈的全部电气试验应合格，保护装置整定值符合规定，操作及联动试验正确。

12. 设备安装用的紧固件应采用镀锌制品并符合相关要求。

消弧线圈检修质量与工作标准

消弧线圈检修质量与工作标准1 总则1.1为了保证电网安全可靠运行，提高消弧线圈装置的检修质量，使检修工作制度化、规范化，特制定本规范。

1.2本规范是依据国家、行业有关标准、规程和规范，并结合近年来市供电有限公司输变电设备评估分析、生产运行分析以及现场运行经验而制定的。

1.3本规范规定了消弧线圈装置运行和日常维护所必须注意的事项。

1.4本规范适用于市供电有限公司系统内的l0kV消弧线圈装置的检修工作。

2 引用标准2.1以下为本规范引用的标准、规程和导则，但不限于此。

国家电网公司 2005[173号]文国家电网公司《10kV~66kV消弧线圈技术标准、规定汇编》3 检查项目及处理消弧线圈装置的检查周期取决于消弧线圈装置性能状况、运行环境、以及历年运行和预防性试验等情况。

所提出的检查维护项目是消弧线圈装置在正常工作条件下，应进行的工作。

3.1绕组检查及绝缘测试。

绕组无变形、倾斜、位移、幅向导线无弹出，匝间绝缘无损伤；各部分垫块无位移、松动、排列整齐，压紧装置无松动；导线接头无发热脱焊。

3.2引线检查。

引线排列整齐，多股引线无断股；引线接头焊接良好；表面光滑、无毛刺、清洁；外包绝缘厚度符合要求，包扎良好、无变形、脱落、变脆、破损；引线与绝缘支架固定应外垫绝缘纸板，引线绝缘无卡伤；引线间距离及对地距离符合要求。

3.3绝缘支架检查。

无破损、裂纹、弯曲变形及烧伤痕迹，否则应予更换，绝缘支架的固定螺栓紧固，有防松螺母。

3.4压钉检查。

压钉紧固，防松螺母紧锁。

3.5分接开关检查。

对无载分接开关要求转动部分灵活，无卡塞现象，中轴无渗漏；主触头表面清洁，有无烧伤痕迹。

对有载分解开关参照DLIT 574—1995《有载分接开关运行维修导则》。

3.6接地变压器的检查。

参照DL／T 573—1995《电力变压器检修导则》进行。

3.7阻尼电阻的检查。

各部位应无发热、鼓包、烧伤等现象，二次接线端子箱内清洁，无杂物，标志明确，直流电阻、交流耐压等高压试验合格，散热风扇启动正常。

消弧线圈运行注意事项

消弧线圈运行注意事项消弧线圈是一种常用的高压试验设备，广泛应用于电力、电工、电子等领域。

在使用消弧线圈时，需要注意以下几个方面的事项，以确保安全运行和有效使用：1. 设备安装与检查在安装消弧线圈前，必须先仔细阅读设备的使用说明书，并检查设备和附件的完整性。

确认设备的各项参数与所需工作条件相匹配。

确保设备正确接地，并符合电气安全要求。

特别是在使用带有高压部分的设备时，务必要求有电气工程师进行安全检查。

2. 负载的选择消弧线圈的输出功率与负载的要求密切相关。

在选用负载时，应根据具体需求选择合适的情况。

如果选用的负载过低，可能导致设备过载或损坏，如果负载过高，可能导致设备无法正常工作。

因此，在选择负载时，必须根据设备的额定功率和负载的额定功率进行匹配。

3. 电源线的正确接线消弧线圈的电源线必须正确接线，且接线必须牢固可靠。

在接线时，务必要确保线缆不会被拉断或磨损，并禁止将电源线插头拔掉或拔下。

4. 传输线路的维护与保护消弧线圈的传输线路应定期进行检查和维护，确保线路的安全可靠。

在使用过程中，要注意检查传输线路的连接状态，以及绝缘材料和金属部件是否存在损坏或腐蚀的情况。

发现问题时，应及时采取措施修复或更换部件。

5. 防止过载和短路消弧线圈在运行时，要避免超过设备设计负荷和短路电流的情况。

超过设备设计负荷可能导致设备过热，甚至损坏。

短路电流可能产生危险的电弧，导致火灾或其他安全事故。

因此，在使用消弧线圈时，要避免超负荷和短路情况的发生。

6. 温度控制消弧线圈在工作过程中会产生热量，因此需要注意温度控制。

在连续工作时间过长或环境温度较高的情况下，需要适当降低工作时间或提供额外的散热措施，以保持设备的正常运行温度。

7. 避免振动和冲击消弧线圈是一种精密设备，对振动和冲击非常敏感。

在使用过程中，要避免对设备产生较大的振动和冲击，以免影响设备的性能和寿命。

8. 定期维护和保养消弧线圈需要定期进行维护和保养，以确保设备的正常运行和延长使用寿命。

610kv消弧线圈设备运行检修规定

610kv消弧线圈设备运行检修规定一、设备运行规定1.1 装置检查1.每次运行前，必须检查610Kv消弧线圈设备的仪器与元件是否齐全，线路连接是否松动或脱落。

2.电缆连接必须牢固，接头外壳必须清洁，无明显异味和变异变形现象，并对设备接地进行检查，确认接地正常。

1.2 装置启动1.610Kv消弧线圈设备的运行必须由专业人员操作启动，禁止无专业知识人员进入机房或操作设备。

2.在正式启动前，必须按规定对仪表和设备进行校准和配合，确保设备运行规范、可靠、稳定。

3.启动过程中，必须注重仪表指示，检查各轮流开关是否正常，确保设备运行正常。

1.3 装置停机1.设备停机采用应急控制按键，保证安全穿越电压不大于10ms。

2.为保证设备停机前后的安全性，限定设备正常工作时，禁止随意切断电源。

二、设备检修规定2.1 定期检查1.对610Kv消弧线圈设备运行情况进行定期检查，每月至少检查一次。

2.检查内容应包括：开关操作是否灵敏、接线连接是否牢固，电源负载及其电流是否正常，电缆、水管是否漏水或有损伤等。

3.检查记录应详实可靠，检查结果应做出有效处理和记录。

2.2 加注润滑剂1.610Kv消弧线圈设备的扇形变压器，在冬季使用过程中要注意加注适量的润滑油，防止机器在偏冷部位出现卡的现象。

2.加注润滑油应该严格按照规定的时间和质量，并及时更换润滑油。

2.3 保养1.保养应根据要求交由专业维修人员完成。

2.保养前需清理维修区域，防止影响设备正常运行。

三、设备维修规定3.1 维护1.长时间停机或机器在冬天长时间不使用后，机器运行前必须做好设备维护工作。

2.维护前先检查零部件的连接情况，再进行整体清洗。

3.2 更换1.更换零部件前，必须离线，确保设备安全。

2.更换后必须仔细检查并确认联接安全可靠。

3.3 报修1.设备出现故障时，必须按规定及时报修。

2.审核故障原因后，进行必要的维修和更换。

四、安全防护规定4.1 禁止私拉乱接1.禁止设备工作和维修过程中私拉乱接电源线。
