地形测量—地形图应用的基本知识
工程测量(地形图的应用)
地形图在工程建设中的应用
一、工程用图的选择
在水利工程建设中 1. 流域规划：1：5万、1：10万 2. 水库库容计算：1：1万、1：2.5万 3. 工程布置和地质勘探：1：5000、1：10000 4. 水工建筑物设计：1：1000、1：2000、1：5000 5. 工程施工、放样：1：100、1：200、1：500
二、在工程建设中应用
1、确定等坡度线：用于公 路选线等
等坡度线：沿线各点间 坡度相等的线路。
确定一定坡度 的最佳路径：
D=h/i
2、绘制地形断面图： 用于道路填挖方等
地形断面图：表示 地形某方向起伏形态 的图形。
3、确定汇水面积：研究流域综合开发等 （1）汇水面积：坝址上游分水线所围成的面积。
V
n
1 3
S
n
h'
V S S h 1 ( )
k2 k
k 1
第4节 地形图上面积量算
一、透明格网纸法 二、求积仪法
工作原理：三角形面积累加法计算任意多边形面积。 1 、机械求积仪 2、电子求积仪
三、数字化法
专门用于对图形形态数字化的计算机输入设备。 1、矢量数字化仪 2、栅格数字化仪
图解法：
透明模片法----方格网模片和平行线模片
1、平面精度：±0.75mm（平原）、 ±1.0mm（山区）
2、高程精度： ±0.5基本等高距（平原）、 ±1.0基本
等高距mm（山区）
图廓外注记的项目
图廓外注记
图名 图号 经纬格网 坐标格网 接边图 比例尺 坡度尺 磁北方向 三北方向线
各种信息的获取
地物分布状况 地貌形态 植被覆盖情况
世界上最大的水利枢纽---长江三峡大坝： 1994年开工 ~ 2009年竣工，预计总投资 1800亿元，坝高185m，水库最终水位175m， 库容393亿m3， 年 发电量达到847亿kw。 （2）勾绘分水线
地形测量
• 地物符号包括：依比例符号、非比例符号、半依比例符号 和地物注记。 • 地貌符号一般用等高线和注记表示。
地形测量
1.4、地物、地貌的表示方法
2、地貌符号——等高线
• 所谓等高线：是地面上高程相等的各相邻点所连城的闭合 曲线。 h
• 等高距：相邻等高线之间的高差h.
0.1mm0.1mm M 1
0.1mm M 0.1mm 500000 50m • （1）根据比例尺精度，确定实测距离应准确到什么程度。
• （2）按照测图需要表示的最小长度来确定采用多大的比例尺地形图。
地形测量
2.2、地形图比例尺
比例尺的分类
通常分为：大、中、小三类比例尺
地形测量
2.2、地形图比例尺
一般来说，正常人的眼睛只能清楚的分辨出图上大于0.1mm的两点间的 距离，因此实地平距按比例尺缩绘到图上时不应当小于0.1mm。 （1）例如，某工程设计要求在图上要能显示出0.1m的精度， 这种相当于图上0.1mm的实地水平距离称为比例尺的最大精度。可用下式表 则我们应采用多大的测图比例尺？
地形测绘记录手簿
测站: 6 后视点: 7 视距读 中丝读 数 数 点号 n l 1 0.392 1.30 仪器高i =1. 30m 竖盘读 水平角 数 ° ′″ ° ′ 119 53 88 32 竖盘指标差x =- 1′ 测站高程H A =38. 5 9 m 水平距 竖直角 高差 高程 离 备注 D (m) h (m) H (m) ° ′ 山脚
2、按平面直角坐标划分的大比例尺地形图的矩形分幅法。
大比例尺地形图的是按平面坐标来划分，编号则用图幅的图廓的西南角 坐标以千米为单位表示，通常采用正方形分幅和矩形分幅。

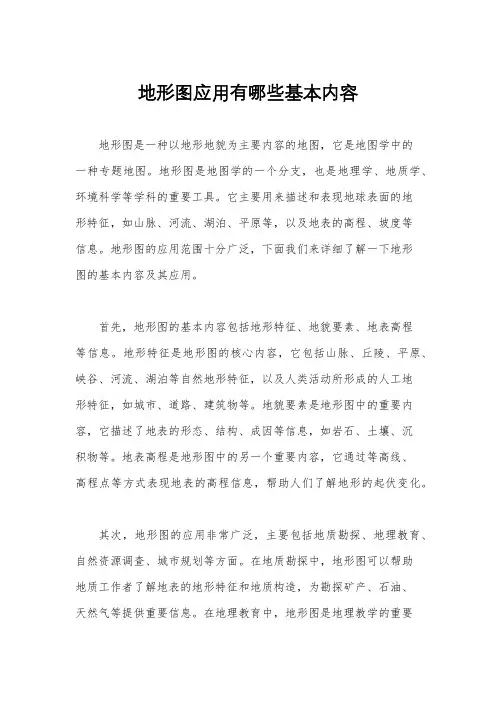

地形图应用有哪些基本内容
地形图应用有哪些基本内容地形图是一种以地形地貌为主要内容的地图，它是地图学中的一种专题地图。
地形图是地图学的一个分支，也是地理学、地质学、环境科学等学科的重要工具。
它主要用来描述和表现地球表面的地形特征，如山脉、河流、湖泊、平原等，以及地表的高程、坡度等信息。
地形图的应用范围十分广泛，下面我们来详细了解一下地形图的基本内容及其应用。
首先，地形图的基本内容包括地形特征、地貌要素、地表高程等信息。
地形特征是地形图的核心内容，它包括山脉、丘陵、平原、峡谷、河流、湖泊等自然地形特征，以及人类活动所形成的人工地形特征，如城市、道路、建筑物等。
地貌要素是地形图中的重要内容，它描述了地表的形态、结构、成因等信息，如岩石、土壤、沉积物等。
地表高程是地形图中的另一个重要内容，它通过等高线、高程点等方式表现地表的高程信息，帮助人们了解地形的起伏变化。
其次，地形图的应用非常广泛，主要包括地质勘探、地理教育、自然资源调查、城市规划等方面。
在地质勘探中，地形图可以帮助地质工作者了解地表的地形特征和地质构造，为勘探矿产、石油、天然气等提供重要信息。
在地理教育中，地形图是地理教学的重要工具，它可以直观地展现地球表面的地形特征，帮助学生理解地理知识。
在自然资源调查中，地形图可以帮助调查人员了解地表的地形特征和地貌要素，为资源开发和保护提供依据。
在城市规划中，地形图可以帮助规划师了解城市周边的地形特征和地貌要素，为城市规划和建设提供参考。
总之，地形图是一种重要的地图类型，它以地形地貌为主要内容，包括地形特征、地貌要素、地表高程等信息。
地形图的应用范围非常广泛，主要包括地质勘探、地理教育、自然资源调查、城市规划等方面。
地形图在各个领域都发挥着重要作用，为人们认识和利用地球提供了重要信息和支持。
希望本文对地形图的基本内容及其应用有所帮助，谢谢阅读！。

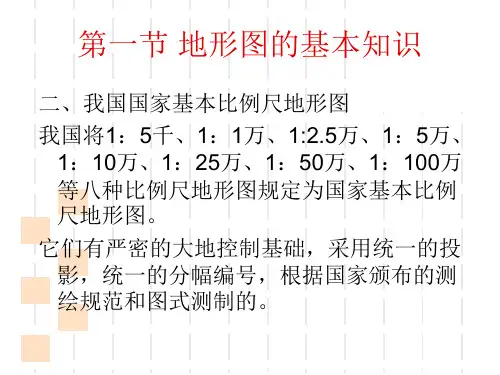

地图与测量第五章地形图及其应用
1
0.00000 0.00000 0.00002 0.00004 0.00006 0.00009 0.00012 0.00013 0.00014 0.00015
2
0.00000 0.00002 0.00007 0.00015 0.00025 0.00036 0.00046 0.00054 0.00059 0.00061
高斯投影带子午线收敛角值分布表
μν 经差 纬度
90 80 70 60 50 40 30 20 10 0
0
0°00´00" 0°00´00" 0°00´00" 0°00´00" 0°00´00" 0°00´00" 0°00´00" 0°00´00" 0°00´00" 0°00´00"
1
1°00´00" 0°59´05" 0°56´23" 0°51´58" 0°45´58" 0°38´34" 0°30´00" 0°20´31" 0°10´25" 0°00´00"
线经度是3度；6-12度为第二带，中央经线经
度为9度，余类推。中央经线经度与带号的关
系为
L0 6n 3
n L0 3
带号按下式求算：
6
3度分带方法：自东经1度30分起，每隔3度为一 带，全球分120带，中央经线均为整度数。
高斯——克吕格投影
3、变形规律 1）中央经线上无长度变形； 2）同一纬线上，长度变形随经差的增大而逐渐增
C3=C1-C2
（5-12）
十种不同的三北方向图
C2 C1
C3
C1 C2 C3

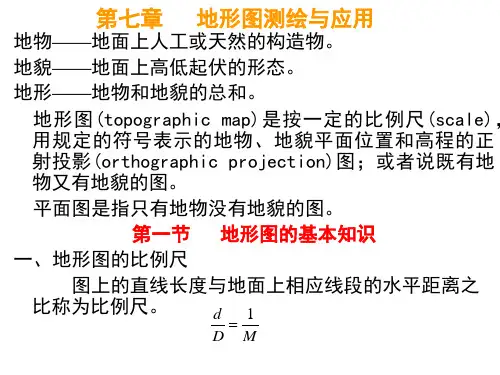

第七章 地形图的基本知识
(4) 地物注记 有些地物除了用相应的符号表示外，对于地物的性质、名称等在 图上还需要用文字和数字加以注记， 如房屋的结构、层数、地名、路名、单位名、计曲线的高程、碎 部点高程、独立性地物的高程以及河流的水深、流速等。
三、地貌符号 1、 等高线 等高线是地面上高程相等的相邻各点所连的 闭合曲线。 例如，当水面高为70m时，曲线上任一点的 高程均为70m； 将这些水涯线垂直投影到水平面上，并按一定 的比例尺缩绘在图纸上，这就将小岛用等高线 表示在地形图上了。 2、 等高距与等高线平距 地形图上相邻两条等高线间的高差，称为等高距(contour interval) 。 同一幅地形图的等高距是相同的，因此地形图的等高距也称为基本等高距。 大比例尺地形图常用的基本等高距为0.5m、1m、2m、5m等。 等高距越小，用等高线表示的地貌细部就越详尽；等高距越大，地貌细部表 示的越粗略。 测绘地形图时，要根据测图比例尺、测区地面的坡度情况和按国家规范要求 选择合适的基本等高距，见表9-4。
1：1万地形图的分幅编号： 将1：10万图幅按经差3′45″，纬差 2′30″ 分为64幅，其编号是在1：10万图幅 后面加上相应的序号，如G-47-124-（25）
y=[（φ左上- φ）/2.5′]×8+（ λ - λ左上） /3.75′+1
四、1：5000、1：2000地形图的分幅编号
1：5000地形图按经差1′52.5″，纬差1′15″ 将一幅1： 1万地形图分为四幅1：5000地形图，其编号是在1：1万图 幅后面加上相应的序号，用a、b、c、d表示， 如J-50-72-（32）- a 1：2000地形图按经差37.5″，纬差25″ 将一幅1：5000 地形图分为9幅1：2000用数字1、2、 …… 、 9表示， 如J-50-72-（32）- a-9
第7章 地形图的知识与应用
教室大楼
图书馆
天佑楼 学生公寓 办公楼 学生公寓
101
4
城市地形平面图
101
5
农村等高线地形图
樟
512.0 282.0
树
塘 塘
村
513.0 282.0
塘
塘
水 塘 塘
渠塘塘来自樟塘水 塘
树 村
塘 塘 塘 塘 塘
水 塘
水 塘
281.0 512.0 281.0 513.0
101
1:2000
6
地形图的主要用途
地形图是国土整治、资源勘察、城乡规划、土地利用 、环境保护、工程设计、矿藏采掘、河道整理等工作的重 要资料,可以从地形图上获取地物、地貌、居民点、水系 、交通、通讯、管线、农林等多方面的信息,作为设计的 依据。 在地形图上可以: * 确定点位、点与点之间的距离和直线方位角; * 确定点的高程和两点间的高差，绘制集水线和分水线； * 计算出土地等的面积和体积计算土石方量、蓄水量等； * 确定工程设计对象的施工数据； * 编绘出一系列专题地图,如城市规划图、地籍图等； 因此，地形图也是基础地理信息系统中的重要组成部分。
纬度 纵坐标 (km）
39°57′30″
4291
坐标格网 内图廓 坐标格网
90
89
外图廓
88
横坐标 (km）
4287
经纬线格网
39°55′00″ 20340 116°15′00″ 41 42 43 44 116°18′45″ N 2°30′ N 0°15′
纬度 经度
三北方向线
8
1980 西安坐标系 1985国家高程基准
2. 山脊,山谷和山坡的等高线
25
地形图应用有哪些基本内容
地形图应用有哪些基本内容地形图是一种用于描述地球表面地形特征的图像或图表。
它可以帮助人们更直观地了解地球表面的地势起伏、地形特征和地貌类型。
地形图在地理学、地质学、环境科学等领域有着广泛的应用，下面我们就来看看地形图应用中的一些基本内容。
首先，地形图可以用于地形分析和地貌研究。
通过地形图，我们可以清晰地看到不同地区的地势起伏、山脉河流、湖泊沼泽等地形特征，从而帮助地理学家和地质学家进行地形分析和地貌研究，揭示地球表面的地质构造和地貌演化过程。
其次，地形图可以用于规划和设计工程项目。
在城市规划、土地利用规划、交通建设等工程项目中，地形图可以提供重要的地形信息，帮助工程师和规划者了解地区的地形特征，从而合理规划和设计工程项目，避免因地形因素带来的不利影响。
另外，地形图还可以用于军事侦察和战略规划。
军事侦察人员可以通过地形图了解敌方地区的地形特征，为军事行动提供重要情报。
军事指挥官也可以利用地形图进行战略规划，根据地形特征制定作战计划和部署军事力量。
此外，地形图还可以用于旅游规划和户外探险。
对于喜欢户外活动的人来说，地形图可以提供重要的地形信息，帮助他们规划行程、选择路线，并且在探险过程中更好地了解周围的地形环境，确保安全顺利完成活动。
最后，地形图还可以用于教学和科普宣传。
地理老师可以利用地形图向学生展示地球表面的地形特征，帮助他们更直观地理解地球地貌的多样性。
同时，地形图也可以用于科普宣传，向公众介绍地球地貌的奇特之处，增强人们对自然环境的认识和保护意识。
综上所述，地形图在地形分析、规划设计、军事侦察、旅游探险、教学科普等方面都有着重要的应用价值。
通过地形图，我们可以更好地了解地球表面的地形特征，为各种活动和研究提供重要的地形信息和支持。
因此，地形图的制作和应用对于促进地理科学的发展和社会进步具有重要意义。
地形图基本知识及应用
线，用长虚线表示。按四分之一基本等高距所加绘的等高线
，称为助曲线，用短曲线表示。描绘时均可不闭合。
(一）等高距h
• 相邻等高线之间的高差，称为等高线间隔或称 等高距，一般用h表示。在同一幅地形图上，各 处的等高距应当相同。(一般按图的比例尺和测 区的地形类别选择基本等高距h的值).
大比例尺地形图的基本等高距 比例尺 平地(m) 丘陵地(m) 山地(m) 1:500 0.5 0.5 1
⑤在同一幅地形图上,等高线间隔应是相同的。因
此,等高线平距大(等高线疏),表示地面坡度小(地形 平坦)；等高线平距小(等高线密),表示地面坡度大 (地形陡峻) 。
五.
地形图的分幅和编号
为便于测绘、管理和使用地形图，需要将各种比例尺的地形图 进行统一的分幅和编号。地形图分幅的方法分为两类：①按经纬线 分幅的梯形分幅法（国际分幅法） , 用于小比例尺地形图；②按坐 标格网分幅的矩形分幅法。前者用于国家基本图的分幅，后者用于 工程建设大比例尺的分幅。
房屋
竹林 灌木 阔叶林
草地
2.非比例符号:
•符号的定位点：1.中心；2.底线的中点； 3.底线拐点。
方柱
圆柱（电杆） 气象站 路灯 喷水池
假山
避雷针
亭
碉堡
窨井
井
纪念碑 里程桩 旗杆 水塔
塔
烟囱
灯塔
3.半比例符号 中心线位置按比例，宽度不按比 例
围墙 土围墙 1：2000图中的围墙 栅栏 铁丝网 绿篱 行列树 土坎 加固的坎 斜坡 加固斜坡 土垅 围墙 城墙 已毁城墙
1
地形图的梯形分幅和编号 ⑴1:100万地形图的分幅和编号
按国际上的规定， 1:100 万的世界地图实行统一的分幅和编号 。标准分幅的经差是6°，纬差是4°。 纬度60°～76°之间双幅合并，即每幅图经差12°，纬差4°。 纬度76°～88°之间由四幅合并，即每幅经差24°，纬差4°。 纬度＞88°单独为一幅。 我国处于纬度60°以下，故没有合幅的问题。
测量学-第八章地形图的测绘与应用
图8-5 等高线示意图
而且测绘有几种不同比例尺的地形图，
图8-11 视距测量示意图
⎭
⎬⎫
-+==v i D h kn D αα
tan cos 2 ——仪器乘常数，可取k =100
2.大平板仪的构造
大平板仪的构造由照准仪、图板、基座和附件组成。
(1)照准仪：图8-17为西安光学测量仪器厂制造的
竖盘、支柱和直尺所组成，其作用和经纬仪相似。
平板相当于水平度盘，照准目标后用平行尺来画方向线。
竖直度盘分划值为1°，向两个方向依正负每
望远镜水平时读数为0°。
在竖直度盘右侧附有水准管，读数前必须先调整水准管，当气泡居中时才能读取竖直度盘读数，直读到10′估读到1′，读数窗影像如图
′和+6°23′。
图8-23 按制定坡度选线示意图
称之为。
44地形图应用的基本内容
地形图应用的基本内容一、求地形图上某点的坐标和高程1、确定点的坐标如8-2，欲确定图上A点的坐标，首先根据图廓坐标的标记和点A的图上位置，绘出坐标方格a b c d，再按比例尺（1:1000）量取a g和a e的长度：a g=84.3ma e=72.6m则：χp=χa+a g=57100+84.3=57184.3my p=y a+a e=18100+72.6=18172.6m为了校核，还应量取a b和a d的长度。
但是，由于图纸会产生伸缩，使方格边长往往不等于理论长度ℓ（本例ℓ=10c m）。
为了使求得的坐标值精确，可采用下式进行计算：（8-2-1）2、确定点的高程在地形图上的任一点，可以根据等高线及高程标记确定其高程。
如8-3，p点正好在等高线上，则其高程与所在的等高线高程相同，从图上看为27m。
如果所求点不在等高线上，如图中k点，则过k点作一条垂直于相邻等高线的线段m n，量取m n的长度d，再量取m k的长度d1，则k点的高程H k可按比例类插求得：（8-2-2）式中：H m为m点的高程，h为等高距，在8-3中h=1m。
在图上求某点的高程时，通常可以根据相邻两等高线的高程目估确定。
例如，8-3中的k点的高程可以估计27.7m，因此，其高程精度低于等高线本身的精度。
规范规定，在平坦地区，等高线的高程误差不应超过1/3等高距；丘陵地区，不应超过1/2等高距。
由此可见，如果等高距为1m，则平坦地区为0.3m，山区可达0.5m。
所以，用目估确定点的高程是允许的。
二、在地形图上求两点间的水平距离在地形图上求两点间的水平距离的方法有两种。
1、直接量取用卡规在图上直接卡出线段的长度，再与图示比例尺比量，即可得其水平距离。
也可以用毫米尺取图上长度并换算为水平距离，但后者受图纸伸缩的影响。
2、根据两点的坐标计算水平距离当距离较长时，为了消除图纸变形的影响以提高精度，可用两点的坐标计算距离。
如8-2，求A B的水平距离，首先按式（8-2-1）求出两点的坐标值χA、y A和χB、y B，然后按照下式计算水平距离：（8-2-3）三、在地形图上求直线的坐标方位角和坡度1、在地形图上求直线的坐标方位角（1）图解法如8-4，求直线B C的坐标方位角时，可先过B、C两点精确地作平行于坐标格网纵线的直线，然后用量角器量测B C的坐标方位角αB C和C B的坐标方位角αC B。
地形图基本知识及大比例尺地形图测绘【精心制作完整版】
地形图基本知识及大比例尺地形图测绘地形测量的任务是测绘地形图。
地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺1．地形图、平面图、地图 地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺 （1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1=（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。
M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。
通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b ．图式比例尺：直线比例尺和复式比例尺；c ．工具比例尺：分划板、三棱尺。
（3）．比例尺精度a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ⨯m m 1.0，称为比例尺精度。
b ．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。
例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。
地形图的测绘基本知识
山谷的等高线是一组凸向高处的曲线。
山脊线、山谷线与等高线正交。
山脊的等高线 山谷的等高线
15
地形图的基本知识
三、地形图图式 2、地貌符号——等高线(contour) 4、几种基本地貌的等高线 3)．鞍部的等高线
相邻两山头之间呈马鞍形的低凹部分称为鞍部，鞍部
（2）闭合性 等高线必定是闭合曲线。如不在本图幅内闭合，
则必在相邻的图幅内闭合。所以，在描绘等高线时，凡在本图幅内 不闭合的等高线，应绘到内图廓，不能在图幅内中断。
（3）非交性 除在悬崖、陡崖处外，不同高程的等高线不能相
交。
（4）正交性 山脊、山谷的等高线与山脊线、山谷线正交。
18
平距越大，则坡度越小,等高线显得稀疏；
坡度相同，平距相等。
12
地形图的基本知识
三、地形图图式
2、地貌符号——等高线(contour)
3、等高线的分类
1．首曲线(又称基本等高线)
在同一幅地形图上，按规定的基本等高距描绘的等高线称为首
曲线。
首曲线用0.15 mm的细实线描绘。
2．计曲线(又称加粗等高线) 凡是高程能被5倍基本等高距整除的等高线称为计曲线。
上的正射投影图，称为地形图。
如果仅反映地物的平面位置，不反映地貌变化的图，称为平面图。
• 地形图上任一线段的长度与它所代表的实地水平距离之比， 称为地形图比例尺。
2
地形图的基本知识
一、地形图的比例尺 2、比例尺表示方法
（1）数字比例尺 数字比例尺是用分子为1，分母为整数的分数表示。
设图上一线段长度为d，相应实地的水平距离为D，则该地形图的比
地形图的测绘与应用地形图的测绘(工程测量)
量距直接方便而不必再进行换算；减小因图纸伸缩而引起的量距误差。
30+7.3=37.3m
一、地形图比例尺
3.比例尺精度
正常人的眼睛能分辨的最短距离是0.1mm，因此，地形图上0.1mm所代表的实地水平距离称为
比例尺的精度。
计算方法：比例尺精度=0.1mm×比例尺分母M
根据比例尺的精度，可以确定测图时地物应准确的程度。
四、地形图的地物符号
2.大比例尺地形图地物符号图式
四、地形图的地物符号
2.大比例尺地形图地物符号图式
1:500城区居民地地形图样图
四、地形图的地物符号
2.大比例尺地形图地物符号图式
1:1000城镇居民地地形图样图
四、地形图的地物符号
2.大比例尺地形图地物符号图式
1:2000城郊地形图样图
五、地形图的地貌符号
图上的位置，都是用符号表示的，称为地物符号。
根据地物的大小及描绘方法的不同，地物符号分为以下几种:
比例符号（真形符号，面状符号）
非比例符号（超比例符号，点状符号）
半比例符号（半依比例符号，线状符号）
地物注记（名称注记、数量注记、质量注记）
地形图图式制定原则：简明 象形 易于判读地物
四、地形图的地物符号
比例符号
定义：将地物按照地形图比例尺缩绘到图上的符号，称为比例符号。
例子：如房屋、农田、湖泊、草地等。
特点：不仅能反映出地物的平面位置，而且能反映出地物的形状与大小。
轮廓较大，形状和大小可以按测图比例尺
房屋
竹林
灌木
缩小，植被，土壤用符号，边界一般用虚
阔叶林
线，房屋可注记结构和层次
草地
四、地形图的地物符号
地形图的基本知识
700
(2)图解法 ◆用比例尺直接 用比例尺直接 量取
600 500 1000 1100 1200 1300 1400 1500 1:1000
2,图上直线的坐标方位角
(1)解析法 量测两点坐标, ◆量测两点坐标, 用坐标反算公式计算: 用坐标反算公式计算:
2. 图外注记(图例等) 图外注记(图例等)
投影方式,坐标系统,高程系统, 投影方式,坐标系统,高程系统, 成图方法,测图单位,成图日期等 成图方法,测图单位,
三, 地形图符号 (topographic map symbols)
地形图图式分为: 地形图图式分为: 地物符号(feature symbols), 地物符号(feature symbols), 地貌符号(geomorphy symbols), 地貌符号(geomorphy symbols), 注记符号(lettering symbols). 注记符号(lettering symbols). (一)地物符号分为: 地物符号分为: 比例符号,半比例符号,非比例符号,地物 比例符号,半比例符号,非比例符号, 注记符号. (举例) 注记符号. 举例)
2.地形图比例尺 地形图比例尺 地形图上一段直线的长度与地面上相应线 段的实际水平距离之比 (1)数字比例尺 1:1000 ) 2) (2)图解比例尺
(3)地形图按比例尺分类: (3)地形图按比例尺分类: 地形图按比例尺分类
(1)大比例尺地形图——1:500,1:1000,1:2000,1: 大比例尺地形图——1 500, 1000, 2000, 5000 中比例尺地形图——1 2.5万 (2)中比例尺地形图——1:1万,1:2.5万,1:5万,1: 10万 10万 小比例尺地形图——1 20万 50万 100万 (3)小比例尺地形图——1:20万,1:50万,1:100万
地形图应用有哪些基本内容
地形图应用有哪些基本内容
首先，地形图的基本内容包括地形特征和地貌形态。
地形特征是指地球表面的高程、坡度、坡向等特征，而地貌形态则是指地球表面的山地、丘陵、平原、河流、湖泊等地貌特征。
地形图通过等高线、颜色、符号等方式将地形特征和地貌形态直观地展现出来，使人们能够清晰地了解地球表面的地形情况。
其次，地形图还包括地形图解和地形图说明。
地形图解是对地形图中各种地貌特征和地形特征的解释和说明，例如解释图中的等高线、河流、湖泊等地貌特征的含义和特征；地形图说明则是对地形图制图方法、数据来源、制图单位等内容的说明，使人们能够了解地形图的制图过程和数据来源，增加地形图的可信度和可读性。
另外，地形图的基本内容还包括地形图的应用。
地形图在地质勘探中可以用于勘探矿藏、地下水资源等，通过地形图可以清晰地了解地下地质构造和地下水流动情况；在地理教学中，地形图可以用于教学示范和学生实地考察，帮助学生更直观地了解地球表面的地形特征和地貌形态；在地理信息系统中，地形图可以作为地理信息系统的基础图层，为地理信息系统的建设和应用提供基础数据支撑。
总的来说，地形图的基本内容包括地形特征和地貌形态、地形图解和地形图说明、地形图的应用等内容。
地形图作为一种重要的地图类型，在地质勘探、地理教学、地理信息系统等领域有着广泛的应用，具有重要的研究和实践价值。
希望通过本文的介绍，能够帮助大家更全面地了解地形图的基本内容和应用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教师授课教案
课程名称：地形测量2005年至2006年第一学期第38次课
第八章地形图应用的基本知识
§8-1 地形图的比例尺
一、比例尺定义
比例尺定义——图上直线长度d与相应地面水平距离D之比。
式中：M——比例尺分母，M越大，比例尺越小。
反之亦反。
二、比例尺的形式
1．数字比例尺一般将数字比例尺化为分子为1，分母为一个比较大的整数M表示。
M越大，比例尺的值就越小；M越小，比例尺的值就越大，如数字比例尺1:500>1:1000。
2．直线比例尺
优点：直接比量——方便；图纸变形的影响小。
三、比例尺的精度
地物地貌在图上表示的精确与详尽程度同比例尺有关。
比例尺越大，越精确和详细。
人眼的图上分辨率，通常为0.1mm。
不同比例尺图上0.1mm所代表的实地平距，称为地形图比例尺的精度。
§8-2 地形图的图式
一、地物符号
地物符号分比例符号、非比例符号和半比例符号。
1．比例符号
可以按测图比例尺缩小，用规定符号画出的地物符号称为比例符号，如房屋、较宽的道路、稻田、花圃、湖泊等。
2．非比例符号
有些地物，如三角点、导线点、水准点、独立树、路灯、检修井等，其轮廓较小，无法将其形状和大小按照地形图的比例尺绘到图上，则不考虑其实际大小，而是采用规定的符号表示。
这种符号称为非比例符号。
3．半比例符号
对于一些带状延伸地物，如小路、通讯线、管道、垣栅等，其长度可按比例缩绘，而宽度无法按比例表示的符号称为半比例符号。
二、地貌符号
地形图上表示地貌的方法一般是等高线。
（还有一些特殊地貌符号：如冲沟、梯田、峭壁、悬崖等）
等高线又分为首曲线、计曲线和间曲线；
在计曲线上注记等高线的高程；
在谷地、鞍部、山头及斜坡方向不易判读的地方和凹地的最高、最低一条等高线上，绘制与等高线垂直的短线，称为示坡线，用以指示斜坡降落方向；
当梯田坎比较缓和且范围较大时，可以用等高线表示。
三、等高线的定义
等高线是地面上高程相等的相邻各点所连的闭合曲线。
四、等高距与等高线平距
地形图上相邻等高线间的高差，称为等高距。
用h表示.同一幅地形图的等高距是相同的，因此地形图的等高距也称为基本等高距。
大比例尺地形图常用的基本等高距为0.5m、1m、2m、5m等。
等高距越小，用等高线表示的地貌细部就越详尽；
等高距越大，地貌细部表示的越粗略。
五、等高线的分类
等高线分为首曲线、计曲线和间曲线
首曲线：按基本等高距测绘的等高线，用0.15mm宽的细实线绘制。
计曲线：从零米起算，每隔四条首曲线加粗一条等高线，该等高线称为计曲线。
计曲线的高程值总是为等高距的5倍。
计曲线用0.3mm 宽的粗实线绘制。
（计曲线主要是为读取高程时方便一些）间曲线：对于坡度很小的局部区域。
当用基本等高线不足以反映地貌特征时，可按1/2基本等高距加绘一条等高线，该等高线称为间曲线。
间曲线用0.15mm宽的长虚线绘制，可以不闭合。
在某些等高线上可以绘一条短线（示坡线）表示斜坡下降的方向。
六、等高线的特性
1．同一条等高线上各点的高程相等。
2．等高线是闭合曲线，不能中断(间曲线除外)，如果不在同一幅图内闭合，则必定在相邻的其他图幅内闭合。
3．等高线只有在陡崖或悬崖处才会重合或相交。
4．等高线与山脊线和山谷线正交（在交点处，山脊线和山谷线与等高线的切线垂直相交）。
5．在同一幅地形图内，基本等高距是相同的，因此，等高线平距大表示地面坡度小；等高线平距小则表示地面坡度大；平距相等则坡度相同。
倾斜平面的等高线是一组间距相等且平行的直线
教师授课教案
课程名称：地形测量2005年至2006年第一学期第39次课
教学内容板书或旁注第八章地形图应用的基本知识
§8-4 地形图的分幅与编号
我国大比例尺地形图通常采用两种方法，即经纬度划分的梯形分幅和
按平面直角坐标网格线划分的矩形分幅。
一、梯形图幅的分幅和编号
我国基本比例尺是以国际1:100万地形图为基础。
其梯形图幅的地形图
比例尺序列为：1：100万、1：50万、1：25万、1：10万、1：5万、
1：2.5万、1：1万、1：5000、1：2000。
１．1：100万地形图的分幅和编号
从赤道起，每隔ΔB=4︒，向南（北）直至88︒，将半球分为22个横列，
每列依次用A、B、C……V表示。
从精度180︒起，每隔按ΔL=6︒，自西向东用子午线分成60个纵列。
依
次用1、2、3、……60表示。
行号＝
1
4
int+
︒
B
列号＝
31
6
int+
︒
L
2．1：50万、1：25万地形图的分幅和编号
将每幅1:100万地形图划分为2行2列，共4幅1:50万地形图，每幅1:50万地形图的经差为3︒、纬差2︒。
分别用A、B、C、D表示。
将每幅1:100万地形图划分为4行4列，共16幅1:25万地形图，每幅1:25万地形图的经差为1︒30'、纬差1︒。
分别用[1]、[2]、……保护。
1：50万（1：25万）1991年制定了《国家基本比例尺地形图分幅与编号》的国家标准，自1991年起新测和更新的地形图，照此标准进行分幅与编号。
教学内容板书或旁注
3．1∶10万、1∶5万、1∶2.5万地形图的分幅和编号
1：10万
比例尺1：10万1：5万1：2.5万比例尺代码 D E F
图幅范围纬度
经度
20’
30’
10’
15’
5’
7’30″
行列划分数量行数12
12
24
24
48
48 列数
4．1：1万、1：5000地形图的分幅和编号
1：1万地形图的分幅是以1：10万图幅为基础，而1：5000地形图的分幅是以1：1万图幅为基础。
二、矩形分幅与编号
按照统一的直角坐标格网划分的。
1∶500、1∶1000、1∶2000的大比例尺地形图通常采用50cm×50cm正方形分幅或40cm×50cm的矩形分幅。
1∶5000比例尺地形图也可采用40cm×40cm的正方形分幅。
①图幅西南角坐标公里数编号法
一般采用图幅西南角坐标公里数编号。
“纵坐标－横坐标”，（例：4530.0—652.0 ）
②流水编号法（从左到右）
③横列编号法（先行后列）行号：
1
)
int(+
∆
-
B
B
B
N
列号：
1
)
int(+
∆
-
L
L
L
W
编号=（行号-1）×n+列号。
以1：100万为基础。
见P192表11-10
教学内容板书或旁注
②流水编号法③横列编号法。
